Ремонт и замена бензонасоса ваз 2106 и 2107 с карбюратором и инжектором: не качает топливный насос, как проверить неисправности +видео

Основные причины перегрева

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Скорее всего, если нет характерных поводов к перегреванию, насос просто изжил свой ресурс

Банальная замена его способна полностью устранить проблему. С другой стороны, если причина не устранена, новый насос будет также нагреваться, как и прежний, а деньги, потраченные на покупку, можно считать потерянными

Скорее всего, если нет характерных поводов к перегреванию, насос просто изжил свой ресурс. Банальная замена его способна полностью устранить проблему. С другой стороны, если причина не устранена, новый насос будет также нагреваться, как и прежний, а деньги, потраченные на покупку, можно считать потерянными.

Однако такое случается редко. Чаще проблемы действительно бывают связаны с насосом.

Вот основные причины перегрева.

Грязь. Устройство, эксплуатируемое длительное время, быстрее перегревается. Надо проверить все элементы насоса, включая сетку-фильтр. Очистить при необходимости или заменить расходники.
Внешние повреждения, например, трещина или что-то подобное. Причиной может стать также износ шестерёнок устройства или роликов, защищённых гидронагнетателями.
Езда с «Чек-Энгин». Некоторые автомобилисты игнорируют предупреждения, которые посылает автомобиль. Они продолжают ездить, хотя система оповещает о том, что имеются неполадки, в том числе, связанные с топливным насосом.
Езда с «красной лампочкой». Она загорается на панели приборов, если объём топливной жидкости в резервуаре критично мал. Особенно опасно передвигаться с полупустым баком в жаркую погоду. Бензонасос вскоре перегреется.
Заправка на сомнительных АЗС. Перекачка некачественного топлива также отрицательно сказывается на работе насоса. Если в горючем содержится большое количество серы, коллектор постепенно покроется тёмным налётом, контакт с щётками ухудшится, начнётся искрение внутри устройства, что и приведёт к перегреванию.
Засорённость магистрального фильтра. Это отдельная деталь, устанавливаемая в разрезе топливной магистрали. Имеет свойство задерживать мелкие частички сора, попадаемых в бензин.
Нарушения в цепи напряжения, замыкания. Это тоже явная причина перегрева электронасоса современного типа. При таких неполадках насос начинает включаться в пусковом режиме, и от этого перегреваться.

Признаки перегревающего бензонасоса, это:

снижение производительности двигателя;
его нестабильная работа во всех режимах.

Однако точный диагноз всегда ставится после доскональной проверки. Если насос не помещён внутрь бака, а расположен под днищем автомобиля, диагностировать перегрев проще простого. Надо снять пластиковую защиту устройства, и поездить так несколько дней. В момент неожиданной остановки двигателя или снижения производительности, выйти из машины и приложить руку к насосу. Чересчур горячий корпус – свидетельство перегрева.

Ремонт

Ремонт механического бензонасоса

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

Ремонт электрического бензонасоса

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Ремонт топливного насоса – целесообразно ли проводить?

Многие автомобилисты пытаются сэкономить на ремонте, для этого покупают комплект для восстановления бензонасоса ВАЗ-2106. Цена его в 3-4 раза ниже, чем у насоса в сборе. Но вот стоит ли овчинка выделки? По отзывам тех же автомобилистов, ресурс элементов из таких комплектов составляет несколько недель. После узел перестает выполнять свою главную функцию – перекачивать топливо.

Стоимость нового насоса в сборе составляет 450-800 рублей. Предпочтительнее использовать «Пекар», но его цена очень высокая. Зато срок службы и качество элементов на высоте. Как показывает практика, ремонт бензонасоса путем замены его компонентов дает положительный эффект на непродолжительное время. Можно попробовать отремонтировать только в том случае, если неисправна только пружина или диафрагма. Менять клапаны не стоит. Поэтому лучше приобрести новый узел в сборе и установить его на автомобиль.

Ремонт бензинового насоса

Чтобы самостоятельно отремонтировать устройство, потребуется заранее подготовить следующие инструменты:

гаечные ключи на 10 и 13 мм;
плоская и крестовая отвёртки;
две линейки;
ёмкость для слива оставшегося горючего.

Как снять насос с машины

Демонтаж бензонасоса с ВАЗ 2106 нужно проводить в строгом соответствии с регламентом:

Открыть капот автомобиля.
Ослабить отвёрткой хомутное соединение шланга на подачу бензина в насос, снять шланг.
Демонтировать патрубок с поверхности насоса, также предварительно ослабив хомут.
Появившиеся сливные отверстия сразу же перекрыть заглушками или чистыми болтами диаметром 8 мм, чтобы не допустить потери топлива.
Ключом на 13 мм открутить две гайки крепления насоса от блока цилиндров.
Снять насос, стараясь не повредить прилагающиеся к нему прокладки.
Положить бензонасос на ровное и чистое место.

Видео: процедура демонтажа

Как разобрать

Разборка бензонасоса ВАЗ 2106 производится по следующей схеме:

Протереть корпус насоса от грязи и бензина.
Взять ключ на 10 мм и вывернуть болт фиксации крышки насоса, после чего снять саму крышку.

Осторожно, чтобы не повредить, вытащить из полости насоса сеточку (фильтрующий элемент).

Внимательно осмотреть клапан на впуск, надавить на него тонкой отвёрткой. Если клапан вышел из своего гнезда, поправить его местоположение той же отвёрткой.
Промыть фильтр в ацетоне и тщательно продуть баллончиком со сжатым воздухом.
Взять крестовую отвёртку и отвернуть шесть винтов, которые соединяют две половины корпуса насоса.
Отсоединить верхнюю часть насоса от нижней.

Впускной клапан проверить по той же схеме, что и на впуск.
Промыть внутренности верхней части бензином и обдуть сжатым воздухом.
Повернуть диафрагменный узел на 90 градусов.
Вытащить из нижней части корпуса диафрагму, снять пружинку со стального штока.
В чёткой последовательности снять сначала верхнюю чашку из стали, затем две диафрагмы по очереди, далее — прокладки диафрагм, нижнюю чашку и шайбу.

Этап ремонта

Ремонтный комплект на бензиновый насос ДААЗ или «Пекар» можно приобрести в любом автомагазине. Комплектующие стоят недорого, поэтому нет смысла обращаться в автосервис, чтобы произвести их замену. К тому же устройство насоса на ВАЗ 2106 довольно простое, что и позволяет водителю самостоятельно заменить все вышедшие из строя детали.

Главной целью ремонта бензонасоса является замена всех вышедших из строя элементов и прокладок

После разборки и промывки бензонасоса требуется собрать его в обратном порядке, заменив все износившиеся детали. В обязательном порядке производится замена уплотнительных колец и прокладочных элементов, даже если они ещё находятся в рабочем состоянии

Максимальную осторожность нужно соблюдать при работе с диафрагмами — они могут порваться при малейшем усилии

Видео: ремонт бензонасоса

Установка бензонасоса на машину

Перед установкой отремонтированного насоса необходимо внимательно осмотреть само место фиксации бензонасоса к блоку цилиндров. Все скопления нагара и грязи нужно удалить растворителем 642 и насухо вытереть тканью. Установка насоса должна производиться исключительно на чистую поверхность блока.

Далее выполнять монтажные работы по порядку:

Надеть на шпильки фиксации новые прокладки. На ВАЗ 2106 с завода ставятся сразу три прокладочных элемента между бензонасосом и блоком цилиндров: регулировочная, теплоизоляционная и уплотнительная. Именно в таком порядке их и необходимо надеть на шпильки.
Далее на них насаживается сам бензонасос, который прикручивается двумя гайками.
Гайки рекомендуется прикручивать поочерёдно, чтобы не создавалось повышенное давление на фланец.
После фиксации насоса подключить к нему два патрубка на подачу и обратку.
Рекомендуется сразу же проверить качество ремонта и надёжность всех соединений — завести двигатель и понаблюдать за тем, как будет вести себя бензиновый насос в работе.

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

толкатель;
пружина;
балансир;
крышка;
винт крышки;
гайка;
сетчатый фильтр;
мембраны (рабочие и предохранительная);
нижняя и верхняя тарелки;
шток;
клапана (впускной и выпускной);
рычаг ручной подкачки.

Работает бензонасос Ваз 2107 так:

возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.

Этапы замены.

1. Первым делом, необходимо ослабить крепление шлангов подачи и отвода топливной смеси. Для этого, используя крестовую отвертку откручиваем держатели, расположенные на хомутах.

2. Следующим этапом, снимаем топливные проводники со штуцера. Предварительно стоит подготовить болты, которые будут выполнять роль заглушек. Конечно, болты можно не использовать, но в таком случае большая часть бензина выльется наружу.

3. Далее, выкручиваем гайки, которые фиксируют насос. Для этого, потребуется накидной ключ на тринадцать.

4. После того как гайки крепления ослаблены необходимо снять элемент со стоек и вместе с этим, демонтировать уплотнительный элемент.

5. Следующим шагом, демонтируем элемент изоляции тепла вместе с приводным механизмом.

6. Теперь, приступаем к установке нового оригинального бензонасоса ВАЗ 2106. Исправный насос устанавливается в полностью противоположном порядке. Для увеличения срока эксплуатации нового элемента топливной системы, стоит периодически проверять регулировку уплотнительной прокладки. Правильная регулировка прокладка определяется следующим образом.

После того как новый насос установлен в рабочее положение, провод насоса должен выступать примерно на один миллиметр (плюс/минус 0,2 мм).

Оптимальная толщина прокладки между блоком цилиндров и элементом изоляции тепла — 0,3 миллиметра ( так же допускается погрешность не боле 0, 03 мм. Уплотнитель, расположенный между приставкой изоляции тепла и самим насосом подбирается индивидуально. Чаще всего, данный элемент изготавливается руками автолюбителя.

Как выяснилось, замена элемента одной из важнейших систем транспортного средства оказалась вполне доступной

Бензонасос является важной частью системы топливного обеспечения двигателя

Учитывая важность данного компонента системы транспортного средства, стоит уделить должное внимание его обслуживанию

В большинстве случаев, причиной поломки топливного компрессора является использование топливной смеси низкого качества. Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности. Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену.

Топливный насос ВАЗ 2106, весьма привередлив к качеству бензина. Конечно, машина будет функционировать и на топливе низкого качества, но во избежание непредвиденных затрат на ремонт и обслуживание авто рекомендуем заливать бензин на проверенных заправочных станциях.

Ремонт бензинового насоса

Чтобы самостоятельно отремонтировать устройство, потребуется заранее подготовить следующие инструменты:

гаечные ключи на 10 и 13 мм;
плоская и крестовая отвёртки;
две линейки;
ёмкость для слива оставшегося горючего.

Как снять насос с машины

Демонтаж бензонасоса с ВАЗ 2106 нужно проводить в строгом соответствии с регламентом:

Открыть капот автомобиля.
Ослабить отвёрткой хомутное соединение шланга на подачу бензина в насос, снять шланг.
Демонтировать патрубок с поверхности насоса, также предварительно ослабив хомут.

Видео: процедура демонтажа

Как разобрать

Разборка бензонасоса ВАЗ 2106 производится по следующей схеме:

Протереть корпус насоса от грязи и бензина.
Взять ключ на 10 мм и вывернуть болт фиксации крышки насоса, после чего снять саму крышку.

Этап ремонта

Видео: ремонт бензонасоса

Установка бензонасоса на машину

Далее выполнять монтажные работы по порядку:

Надеть на шпильки фиксации новые прокладки. На ВАЗ 2106 с завода ставятся сразу три прокладочных элемента между бензонасосом и блоком цилиндров: регулировочная, теплоизоляционная и уплотнительная. Именно в таком порядке их и необходимо надеть на шпильки.
Далее на них насаживается сам бензонасос, который прикручивается двумя гайками.

Разборка, ремонт бензонасоса

Перед разборкой необходимо тщательно промыть бензонасос, для чего можно использовать бензин, находящийся в его полости. Разборку лучше всего начать с верхней крышки 4, привернутой болтом 5 с головкой под ключ 8 мм. Под крышкой находится сетчатый нейлоновый фильтр.

Напомним, что деформированную крышку и прорванный фильтр необходимо заменить на новые. Под сетчатым фильтром в корпусе бензонасоса вы увидите запрессованный и завальцованный всасывающий клапан 6. Бывают случаи, когда из-за отказа клапанов приходится заменять весь корпус бензонасоса так как клапаны отдельно в запасные части не поставляются, да и замена их в «домашних» условиях достаточно сложна.

Для снятия корпуса бензонасоса необходимо отверткой отвернуть шесть винтов 7. Прежде чем разъединить корпус с нижней крышкой, постарайтесь заменить их взаимное расположение. Это пригодится вам при сборке.

С внутренней стороны снятого корпуса запрессован и завальцован нагнетательный клапан. Тщательно промойте корпус в чистом неэтилированном бензине.

Помните, что даже мельчайшие песчинки, попавшие между клапаном и седлом, нарушают плотность прилегания клапанов, что приводит к отказу бензонасоса.

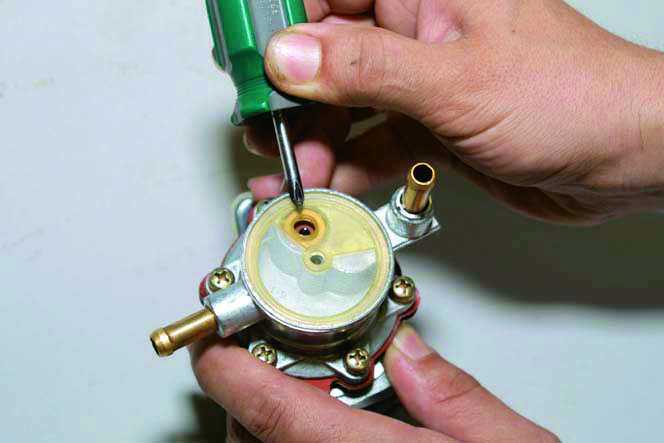

С помощью тонкой отвертки или спичкой можно проверить подвижность клапанов и плотность их прилегания к седлу под действием пружин. Если работу всасывающего клапана вы можете проверить еще раз на собранном бензонасосе, то работу нагнетательного – можно проверить только теперь, при разобранном насосе. Вдувая в нагнетательный патрубок воздух, следите за поведением клапана, который должен садиться в седло и не пропускать воздух.

Ремонт топливного насоса – целесообразно ли проводить?

Признаки дефектов бензонасоса

Многие автолюбители знают, что бензонасос представляет собой такой компонент топливной системы «шестерки», который неоднократно допускает сбои в работе или, говоря простыми словами, – он барахлит. Причины: низкокачественный бензин, засоренный и не вовремя замененный фильтр топлива, высокие нагрузки на детали изделия, воздействие активных ингредиентов при течи масла и тосола, некачественные комплектующие резинотехнические детали и т.д.

Основные неисправности бензонасоса – это нарушение герметичных кондиций топливного насоса, течь бензина и «не качает бензонасос ВАЗ 2106», т.е. выход из строя мембраны изделия. В этом случае возможен ремонт «в полевых условиях», когда водителям приходится, к примеру, вместо штатной мембраны устанавливать целлофан большой плотности, что позволяет доехать до места назначения. Более цивилизованный ремонт бензонасоса для «шестерки» – приобрести ремкомплект бензонасоса и произвести замену деталей, подвергшихся износу.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

рожковый ключ на 13;
плоская отвёртка;
две обычные школьные линейки;
чистая ёмкость для слива бензина.

Это интересно: Как заменить гидроопоры двигателя Форд Фокус 2 своими руками?

Демонтаж насоса осуществляется следующим образом.

Открывается капот.
Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.
Снимается шланг подачи топлива.
С бензонасоса снимается шланг подачи топлива
От корпуса насоса отсоединяется топливная магистраль.
В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).
Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.
Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

При замене штока необходимо правильно отрегулировать длину его выступа

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Причиной загрязнения сетки часто является некачественный бензин

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

В состав ремкомплекта бензонасоса входит пружинка диафрагмы, сама диафрагма и заглушки

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

Бензобак;
Топливный насос;
Устройства для фильтрации бензина;
Система трубопроводов;
Топливная рампа;
Форсунки;
Блок для утилизации отходов.

Схема топливной системы Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Дополнительная информация

Вышеприведенная инструкция дает полное представлением, что представляет собой замена бензонасоса. Отметим, что необходимость в замене бензонасоса возникает нечасто – все определяется качеством используемого топлива. Те, кто в погоне за копеечной экономией, заправляется на случайных АЗС, используя низкооктановый бензин, обречены на повторение данной процедуры с известной регулярностью.

Гораздо проще (и, в конечном итоге, дешевле), «кормить» автомобиль высококачественным бензином, не содержащим посторонних примесей и иных нежелательных компонентов – мусора, ржавчины и т.п.

Своевременная замена фильтров грубой и тонкой очистки также позволяет обезопасить бензонасос от преждевременного выхода из строя.

Ремонт бензонасоса ВАЗ 2107

Выполнить ремонт бензонасоса ВАЗ 2107 вместо его замены — гораздо более рациональное решение с точки зрения финансов . Для этого необходимо снять агрегат. Процедура снятия бензонасоса описана в предыдущем разделе “Замена бензонасоса ВАЗ 2107”.

После того, как топливный насос демонтирован, можно приступать к его разборке и проверке деталей на предмет повреждения или износа.

Начать стоит с прокладок. Толщина прокладки между бензонасосом и термоизоляционной пластиковой проставкой должна быть больше 0,3 миллиметра. Прокладка между проставкой и блоком цилиндром должна быть толще чем 0,8 миллиметра.

Самая распространенная поломка бензонасоса — разрыв рабочей диафрагмы. Чтобы заменить ее, необходимо открутить болт крышки и вытащить диафрагменный узел (шток с закрепленными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

При снятой крышке становится доступен сетчатый фильтр, который следует очистить от загрязнений и проверить на предмет повреждений, прежде чем устанавливать на место.

Каналы клапанов бензонасоса следует очистить и проверить, не разболтались ли они в посадочных гнездах. Если заметен люфт, клапана следует заменить. Если причина люфта в разбитом посадочном месте, неисправность устранить невозможно. Потребуется только замена бензонасоса.

В некоторых случаях герметичность рабочей камеры бензонасоса нарушается по причине деформации крышки. В этом случае можно попробовать подобрать и установить целую крышку со старого бензонасоса.

Топливные системы классических моделей ВАЗ, таких как 2106 и 2107, различаются по типу подачи горючей смеси в цилиндры. У одних за это отвечает карбюратор, у других — инжектор. Однако слаженная работа силового агрегата и у тех, и у других зависит не от конструкции системы, а от исправности её элементов, и в первую очередь бензонасоса. Каждый автолюбитель должен при необходимости уметь произвести ремонт и замену этого элемента своими руками.

Замена штока бензонасоса

Место установки бензинового насоса на автомобиле ВАЗ 2101

Итак, вам нужно для замены две прокладки — тонкая и толстая. Если честно, не помню точную толщину, но если вы скажете так в магазине, то продавец вас поймет. Дело в том, что больше никаких других прокладок нет обычно в наличии J. Главное — это добиться того, чтобы новый шток выступал за пределы проставки не более чем на 1,3 мм. Но недопустимо, чтобы выступание штока было меньше 0,8 мм. Возьмите среднее значение — один миллиметр. Этого будет вполне достаточно для нормальной работы топливной системы.

Дело в том, что при большем вылете штока повышается вероятность того, что в бензонасосе ВАЗ 2101 порвется диафрагма. Ну, а если будет меньше выступ, чем 0,8 миллиметра, то все вышеописанные симптомы проявятся

Обратите внимание на то, что прокладки ставятся между проставкой и блоком двигателя. Не нужно их устанавливать под корпус топливного насоса

Спутать ведь можно без труда, они легко встанут и там.

Вот, пожалуй и все, что можно сказать о штоке бензонасоса ВАЗ 2101. Осталось только упомянуть пару слов о повышении надежности. Перед установкой прокалите его на огне докрасна, это позволит немного, но увеличить прочность металла, сделает его не таким чувствительным к воздействию рычага привода диафрагмы.

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Признаки неисправности бензинового насоса

Перебои с подачей топлива к мотору или отказ двигателя заводиться не всегда связаны с неисправностями самого бензонасоса. Разумеется, эти признаки — явный факт того, что в топливной системе произошёл сбой, но для того чтобы выяснить их причину, необходимо провести диагностику. Однако согласно статистике, чаще всего проблемы возникают именно из-за бензонасоса.

Можно выделить следующие признаки, указывающие на возможную неисправность насоса:

двигатель не заводится или заводится не с первого раза;
мотор на повышенных оборотах «троит» и работает с рывками;
гудение при езде;
ощутимая потеря динамики движения автомобиля.

Что делать, если не качает бензонасос

Самый частый признак поломки насоса — это отсутствие давления в топливной системе, то есть бензонасос попросту не качает топливо. Причиной такой поломки может стать:

естественный износ элементов насоса;
трещины и разрывы в диафрагмах;
растяжение пружины диафрагмы;
забитие клапанов;
сильное загрязнение фильтрующих элементов;
трещины в патрубках и шлангах топливной системы.

Увидеть повреждения шлангов довольно легко при обычном визуальном осмотре. Во всех других случаях потребуется демонтировать насос с машины и разобрать его, чтобы выявить неисправный элемент и произвести его замену.

Во многих случаях старый бензонасос целесообразнее не ремонтировать, а заменить

Насос не качает на горячую

В ряде случаев насос на ВАЗ 2106 может проявлять неисправность только в конкретных случаях — например, исправно работать при запуске мотора, но перестать подавать топливо на горячую.

Это связано с тем, что бензин в баке и во всей топливной системе не успевает охладиться. Как правило, проблема кроется не в самом насосе, а в дренажной трубке или топливном приёмнике. Потребуется проверить эти элементы, чтобы работа насоса стала бесперебойной.

Почему насос гудит, но не качает

Владельцы ВАЗ 2106 могут столкнуться и с проблемой иного рода: бензонасос включается, гудит, но топливо в мотор не подаёт.

Давление в топливной системе ВАЗ 2106 должно быть равным 3 атмосферам. Потребуется манометр, чтобы проверить этот показатель. Если давление существенно ниже, то бензонасос требует замены.

Бензин в двигатель может не поступать и при исправном бензонасосе. Причина в таком случае кроется в отсутствии напряжения. Если при повороте ключа в замке зажигания не слышно характерного жужжания, значит, проблема кроется в реле, проводах или разъёмах.

Исправный бензонасос должен создавать в топливной магистрали давление 3 атмосферы

По каким причинам бензонасос на «шестёрке» может выйти из строя

Как показывает практика, бензонасос ДААЗ более подвержен износу, а потому и выходит из строя гораздо быстрее, чем насос марки «Пекар». Однако для обеих моделей в равной степени источниками поломок являются следующие причины:

Шток бензинового насоса. В процессе эксплуатации транспортного средства шток насоса неминуемо укорачивается (естественный износ). В связи с этим устройство перестаёт подавать необходимое количество бензина в двигатель. Штоковыми бензонасосами оснащаются только карбюраторные модели ВАЗ 2106.
Клапанные механизмы. Клапан — один из самых быстроизнашиваемых узлов в насосе. При этом чаще всего выходит из строя уплотнительное колечко на клапане, что и приводит к некорректной работе открывающегося механизма.
Низкокачественное топливо. Сомнительного качества бензин, используемый для питания мотора, может быстро вывести из строя электробензонасос. Электрические насосы устанавливаются только на инжекторные модели ВАЗ 2106.

Чтобы продлить срок службы насоса, необходимо:

заправляться только на проверенных АЗС;
периодически чистить бензобак от грязи и примесей;
следить за износом деталей насоса;
прислушиваться к работе насоса и внимательно следить за динамическими характеристиками машины.
