Замена рычага передней подвески на ваз

Диагностика подвески автомобиля

Время от времени вам потребуется загонять машину на яму или подъемник, чтобы проверять состояние подвески. От него зависит многое, в том числе и ваша безопасность. Что уж говорить, на классической серии автомобилей ВАЗ проводить развал-схождение необходимо каждые 10 тыс. км. пробега. С таким же промежутком проводится диагностика состояния покрышек. Раз в 20 тысяч нужно подтягивать гайки на ступичных подшипниках, смазывать последние. С таким же промежутком следует проверять затяжку всех резьбовых соединений.

Когда диагностируется передняя подвеска ВАЗ-2106, вам потребуется провести осмотр шаровых опор, сайлентблоков, резиновых подушек стабилизатора, а также внимательно осмотреть, нет ли каких-либо деформаций элементов подвески

Особое внимание уделяете шаровым опорам. Это такие элементы, от которых зависит ваша безопасность на дороге

Если пыльник на них порвался, то проводить какие-либо восстановительные работы бесполезно – грязь попала на шарнир, и теперь она будет постепенно его разрушать. Поэтому меняете все – шаровую, пыльник, гайки и болты.

Подготовка инструментов для проведения процедуры замены

Замена сайлентблоков ВАЗ 2106 начинается с приобретения и подготовки инструментов. Гглавное, чтобы инструмент подходил по размеру и был удобным в пользовании. Итак, чтобы замена сайлентблока была произведена, будут необходимы:

  1. Приспособление для смены резинометаллического шарнира.
  2. Приспособление для съема шаровых опор (для демонтажа верхнего рычага).
  3. Инструмент для демонтажа рулевого наконечника (незаменимая вещь при распрессовке дальних наконечников руля).
  4. Домкрат.
  5. Ключи на двадцать два и двадцать четыре миллиметра (рожковый, накидной).
  6. Ключ на тринадцать миллиметров (торцовочный, накидной).
  7. Набор монтировок.
  8. Молоток.
  9. Тонкое зубило (оно должно быть очень острым, поскольку нижние сайлентблоки очень часто под давлением приклеиваются к нижнему рычагу, и, во избежание снятия рычага, можно воспользоваться зубилом).

5.1.13 Замена резинометаллических шарниров рычагов на автомобиле / ВАЗ 2107

Необходимость замены резинометаллических шарниров определяйте по признакам, указанным выше, в подразделе «Определение состояния деталей передней подвески».
Заменять шарниры можно как непосредственно на автомобиле, так и на рычагах, снятых с автомобиля (описано в подразделе «Проверка технического состояния и ремонт»).

Замена резинометаллических шарниров нижних рычагов производится в следующем порядке.
Поставьте автомобиль на смотровую канаву или подъемник и вывесьте переднюю часть автомобиля со стороны, где будет производиться замена. Снимите колесо.
Отвернув гайку, выпрессуйте палец шарового шарнира рулевой тяги съемником А.47052 и отведите свободный конец боковой тяги назад.
Отверните гайки крепления нижнего рычага подвески к оси и снимите шайбы с обоих концов оси.

Рис. 5–24. Схема выпрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9500: 1 — винт; 2 — гайка; 3 — стакан; 4 — нижний рычаг; 5 — шарнир; 6 — ось нижнего рычага

Установите стакан 3 (рис. 5–24) приспособления 02.7823.9500 на полку рычага 4 и наверните винт 1 на конец оси 6.
Удерживая винт 1 воротком и вращая гайку 2, сдвиньте проушину рычага с наружной обоймы шарнира. Снимите приспособление и выпрессованный шарнир 5 с оси рычага.
Придавая ломиком или монтажной лопаткой проушине рычага положение, концентричное с осью рычага, вставьте новый шарнир в отверстие проушины рычага и наденьте на ось.

Рис. 5–25. Схема запрессовки шарнира нижнего рычага с помощью приспособления 02.7823.9501: 1 — гайка; 2 — кольцо; 3 — шарнир; 4 — нижний рычаг; 5 — упор; 6 — ось нижнего рычага

Наденьте на конец оси кольцо 2 (рис. 5–25) приспособления 02.7823.9501 и вставьте упор 5 между полкой 4 и ближайшей гайкой крепления оси к поперечине передней подвески.
Вращая гайку 1 и придерживая упор 5, запрессуйте новый шарнир 3 в проушину рычага. Снимите приспособление, установите шайбу и гайку крепления рычага к оси. Гайку не затягивайте.
Аналогично заменяются другие резинометаллические шарниры нижних рычагов подвески.
После замены шарниров соедините рулевую тягу с рычагом поворотного кулака, затяните и зашплинтуйте гайку шарового пальца рулевой тяги, установите и закрепите колесо.

Рис. 5–19. Выпрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир
Рис. 5–20. Запрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир; 3 — колпачок, применяемый вместе с приспособлением А.47046

Замену резинометаллических шарниров верхних рычагов подвески производите с помощью приспособления А.47046 таким же способом, как и на снятых рычагах (см. рис. 5–19 и 5–20), в следующем порядке.
Поставьте автомобиль на смотровую канаву или подъемник.
Вывесите домкратом переднюю часть автомобиля со стороны, где будет производиться замена.
Снимите колесо.
Отверните гайку оси верхнего рычага и, вынув ось, разверните рычаг проушинами наружу.

Рис. 5–26. Схема выпрессовки шарнира верхнего рычага: 1 — болт; 2 — гайка; 3 — стакан приспособления А.47046; 4 — шарнир; 5 — верхний рычаг

Установите на рычаге стакан 3 (рис. 5–26) приспособления А.47046 с гайкой 2 и болтом 1 головкой внутрь рычага. Вращая гайку 2, выпрессуйте шарнир, снимите приспособление и шарнир.

Рис. 5–27. Схема запрессовки шарнира верхнего рычага: 1 — болт; 2 — кольцо приспособления А.47046; 3 — шарнир; 4 — верхний рычаг; 5 — стакан приспособления А.47046; 6 — гайка

Вставьте новый шарнир в проушину рычага, установите приспособление А.47046 так, чтобы головка болта 1 (рис. 5–27) была направлена наружу и под головкой находилось кольцо 2 приспособления А.47046. Вращая гайку 6, запрессуйте шарнир и снимите приспособление.
Аналогично заменяются другие шарниры верхних рычагов передней подвески.
После замены шарниров поверните верхний рычаг проушинами к стойке передка, надвиньте его на стойку, вставьте ось верхнего рычага, установите шайбу и гайку оси, не затягивая ее окончательно.
Установите колеса, опустите автомобиль и затяните гайки осей рычагов. Перед затягиванием гаек выполните все операции, описанные раньше (см. «Установка подвески на автомобиль»).
После замены резинометаллические шарниры следует «обмять», совершив пробный выезд на 15–20 км, и в обязательном порядке проверить, а при необходимости отрегулировать углы установки передних колес.

Как заменить сайлентблоки нижнего рычага ВАЗ 2107

Замена нижнего рычага (Ваз 2107)

Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Замена сайлентблоков верхнего рычага на классике\\ВАЗ 2105

Ремонт и сборка передней подвески на Ваз — установка пружины, замена шаровых, рычагов и сайлентов

Замена шарниров нижнего рычага

Когда закончите с верхним, можно приступать к нижнему. У него крепление выполнено несколько иначе. И замена сайлентблоков ВАЗ-2106 производится без снятия рычага подвески. Достаточно только выкрутить гайку, которую, кстати, нужно заменить новой во время сборки. И снять шайбу. Вот и все, теперь при помощи полого болта съемника выпрессовываете шарнир. Второй извлекается по такой же точно технологии.

Установка новых шарниров производится путем запрессовки. Для этого наживляется сайлентблок в отверстие от руки. Затем, используя подставку, аккуратно наносите удары молотком. Не нужно со всей силы бить, достаточно резкого, но слабого удара. Но это если нет съемника, а если же он есть, то задача упрощается во много раз – ставите его на шарнир и медленно, избегая перекосов, вкручиваете болт. После запрессовки проверьте, чтобы не образовалось зазора. По окончании вкручиваете новую гайку, не забыв про шайбу. Вот и все, замена сайлентблоков ВАЗ-2106 завершена, можно ставить верхний рычаг на место.

Как испытать нижнюю шаровую?

Намного проще оказывается продиагностировать состояние нижней шаровой опоры. Правда, для этой цели вам потребуется воспользоваться штангенциркулем. Впрочем, если нет его, то подойдет любой тонкий металлический стержень. Но если планируется замена передней подвески ВАЗ-2106, запаситесь всем необходимым инструментом. Если уж и стальной проволоки не сыщется, то берите спичку. Вот только линейка все равно нужна для проведения замеров. В нижней части шаровой опоры имеется очень маленький болтик-заглушка.

Ключом или плоскогубцами выкручиваете его. Вот теперь вставляете штангенциркуль в отверстие, чтобы проверить, какое расстояние между верхней кромкой и пальцем опоры. Максимальное значение этого расстояния должно быть 11,8 мм. И если у вас оказалось даже ненамного больше, то нижняя шаровая требует замены. Конечно, если уж проводится ремонт, то лучше менять все шаровые по кругу. Как ни крути, а от этого будет реальный эффект, даже люфт руля уменьшится.

Замена верхнего рычага

Снятие верхнего рычага

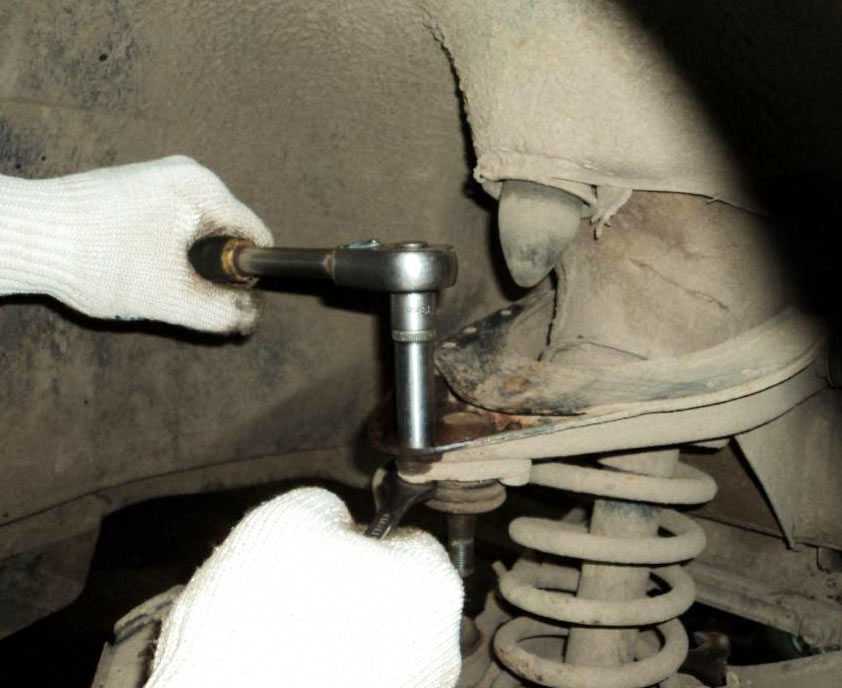

Для замены верхнего рычага передней подвески ВАЗ 2106 самостоятельно вам понадобятся ключи на 13 и 22, домкрат, опора, ключ баллонный для снятия колеса. Для демонтажа верхнего рычага передней подвески необходимо действовать по инструкции:

  1. Поднимите машину на домкрат и снимите колесо, а потом под нижний рычаг подставьте опору и опустите авто. Это необходимо для нагрузки подвески до состояния, будто авто стоит под собственным весом. Рычаги при этом выровняются.
  2. Зафиксируйте гаечным ключом ось верхнего рычага и ослабьте гайку оси, открутив ее до совпадения с торцом оси.
  3. Открутите болты, на которых держится верхняя шаровая опора, а затем подайте рычаг немного вверх и полностью выкрутите гайку оси, вытащив с рычага ось.
  4. Снимите рычаг вместе с сайлентблоками, не демонтируя их.

Далее произведите все работы, из-за которых вы демонтировали рычаг передней подвески ВАЗ 2106, и установите на место или замените новым. Процесс сборки осуществляется так же, как разборка, но в обратном порядке.

Как испытать нижнюю шаровую?

Намного проще оказывается продиагностировать состояние нижней шаровой опоры. Правда, для этой цели вам потребуется воспользоваться штангенциркулем. Впрочем, если нет его, то подойдет любой тонкий металлический стержень. Но если планируется замена передней подвески ВАЗ-2106, запаситесь всем необходимым инструментом. Если уж и стальной проволоки не сыщется, то берите спичку. Вот только линейка все равно нужна для проведения замеров. В нижней части шаровой опоры имеется очень маленький болтик-заглушка.

Ключом или плоскогубцами выкручиваете его. Вот теперь вставляете штангенциркуль в отверстие, чтобы проверить, какое расстояние между верхней кромкой и пальцем опоры. Максимальное значение этого расстояния должно быть 11,8 мм. И если у вас оказалось даже ненамного больше, то нижняя шаровая требует замены. Конечно, если уж проводится ремонт, то лучше менять все шаровые по кругу. Как ни крути, а от этого будет реальный эффект, даже люфт руля уменьшится.
