Регулировка сцепления lada priora своими руками: пошаговая инструкция с фото

Как определить неправильную регулировку муфты

Как говорят водители, сцепление может быть в двух неправильных положениях.

Что это значит? Когда сцепление «слабое», это значит, что выжимной подшипник не полностью надавливает на «лепестки» ведущего диска. Значит, разделение их затруднено. Соответственно будет звучать неприятный скрежет коробки. Включить передачу станет очень сложно. Появляется риск разбивания шестерен валов коробки. Когда муфта перетянута, картинка несколько другая, передача включается отлично, никаких затруднений не возникает. Но! При больших нагрузках диски начинают «проскакивать». То есть двигатель ревёт вовсю, а машина не набирает положенной скорости. Появляется запах горелого фрикционного материала. Это значит, что трос натянут слишком сильно и нарушено сцепление между дисками.

Регулировка сцепления на Приоре пошаговая инструкция

Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.

Пошаговая инструкция

Разобранная педаль сцепления

Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.

С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.

Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.

Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.

Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.

На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.

Достичь нужного размера можно за счет вращения поводка. Его регулировка предусматривает снятие нагрузки за счет прилегания к рычагу, при этом не образуется зазор. Затем 3 раза нажимают на педаль сцепления. Данный шаг позволит сработать механизму автоматической регулировки длины устанавливаемого агрегата. Нужно учесть, что полный ход соответствующей педали не должен быть больше 146 мм.

Основные принципы

Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.

Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.

В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.

Как выполняется регулировка троса

Чтобы предотвратить излом втулки на Приоре, рекомендуется применять приспособление, позволяющее монтировать первичный вал и КПП правильно, учитывая при этом шлицы, исключая перекосы. Регулировка сцепления проводится с учетом особенностей трансмиссии автомобиля.

Самостоятельная диагностика

Чаще всего неприятности при работе сцепления связаны с педалью. Педаль болтается, скрипит, либо работает слишком туго. Тугое сцепление также нивелируется при помощи регулировки.

А вот проблемы, происходящие во время работы рычага, уже относятся к самому механизму: диск сцепления, корзина, вилка. Датчик находится в промежутке и редко показывает реальную проблему. Если проблемы внутри более серьезные и лучшее решение — поездка в сервис, то симптомы педали мы можем исправить самостоятельно.

Регулировка начинается с осмотра. Берем обычную линейку и замеряем:

Зажим тросика и вилка. Между ними должны быть стандартные 27 миллиметров. Плюс-минус 2 миллиметра. Если расстояние не соответствует, то нужно регулировать
Ход педали. Один край линейки упираем в пол, под педальным узлом, а вторым вымеряем расстояние до педали во время стоянки. Тут у нее должно быть от 12.5 до 13.5 сантиметров. В идеале, он должна быть на одном уровне с узлом тормоза. Допустимый перебор — до 16 сантиметров (160 миллиметров)

Если ваш педальный узел, либо подкапотные элементы не соответствуют этим цифрам, то нужно заняться регулировкой. О ней поговорим дальше.

Инструкция: Регулировка и замена сцепления автомобиля Лада Приора

Заботливое отношение к сцеплению прививают еще в автошколе. Плавненько нажал, включил передачу, плавненько отпустил. Сцепление это узел соединяющий коробку и мотор. Регулировка нужна после замены. Как правило замена сцепления выполнима в гаражных условиях. Лада Приора вообще ремонтопригодный автомобиль. На СТО работа обойдется в 1500-2000 руб. Цена комплекта родного сцепления стоит примерно 2000 руб. На иномарках цена узла обходится дороже даже с заменой и регулировкой. С покупкой первой машины понимание всей ценности сцепления увеличивается в разы. На Приоре – одной из самых популярных городских машин – многие учились водить (по-настоящему, без инструктора!) и возможно меняли узел в гараже. Сцепление Приора просто в устройстве, но, тем не менее, оно всегда должно быть в хорошем рабочем состоянии – от этого зависит здоровье машины, безопасность движения. Поэтому нужно знать все о замене узла на Лада Приора – в конце концов, это не просто педаль сцепления, этой целый механизм. Который участвует в приведении автомобиля в движение — дружит КПП и двигатель.

Как пример, все понимают, что для выключения сцепления педаль нужно выжать. А что будет, если машина не откликнется на это? Клюнет, или заглохнет посреди дороги? Совсем не стоит слушать советы пытаясь мучать коробку без сцепления, «подлавливая» обороты. Выход из этой ситуации один: извлечь хороший урок и вовремя беспокоиться о «здоровье» своего «друга». Читайте статью до конца и будете в безопасности — на дороге этот узел Вас точно не подставит!

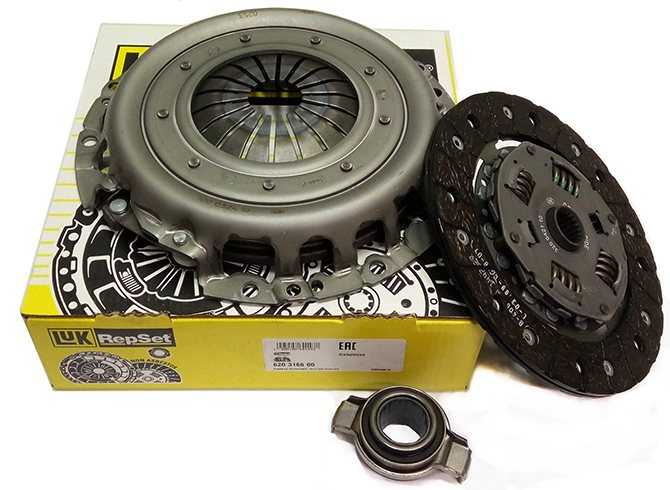

Сцепление LUK на Приору — выглядит так

Из чего состоит сцепление механики Приоры
Штатное сцепление – артикул и цена
Механика
АМТ Робот
Производители и цены аналогов
Признаки неисправности
Проверка на проскальзывание
Проверка на неполное выключение
Как заменить и отрегулировать сцепление
Порядок действий будет таков:
Регулировка сцепления на Лада Приора проводится по нормативным показателям:
Процесс регулировки таков:

Регулировка сцепления Lada Priora своими руками пошаговая инструкция с фото

Лада Приора Седан Бортжурнал Замена сальников клапанов Многих начинающих водителей интересует регулировка сцепления Приора, так как проблемы со сцеплением часто возникают при эксплуатации авто. Бывает, что во время езды появляются звуки в виде щелчков. Удалить эти звуки можно путем регулировки привода сцепления. В статье подробно описана регулировка троса и педали сцепления, поэтому эти операции сможет выполнить даже начинающий водитель.

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

Для выполнения работ необходимо открыть капот. Моторный отсек Лады Приоры
Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр. Моторный отсек без воздушного фильтра

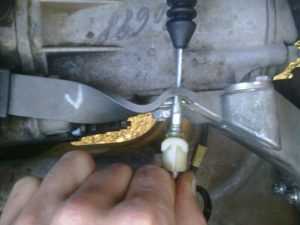

После этого будет виден трос, на конце которого находится пластиковый зажим.
Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм. Замеряем расстояние с помощью линейки
Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
Теперь можно отпустить тросик и посадить его в вилку.
После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

появляются рывки при начале движения;
шум и удары при включении передачи;
западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Когда надо заменять трос

Трос меняют лишь в следующих случаях:

когда произошел обрыв детали;
когда происходит тугое действие в оболочке.

Для замены троса надо иметь подходящие инструменты. Пригодится большой набор отверток и ключей. Если в запасе их нет, можно купить в любом магазине запчастей и инструментов. Выполняется процедура так:

Сначала требуется демонтировать воздухозаборный фильтр, который находится в двигателе.
Трос сцепления при этом натягивается вперед с выниманием потом поводка из ячейки рычажной системы.
Ключом 17 выполняется эта процедура.
Наконечник вынимается у кронштейна.
Гайка, которая его крепит, осторожно откручивается.
Затем снимают уплотнительные чехлы.
После этого снимается трос.

Чтобы установить новый трос, требуется проверка состояния пластиковой втулки. Эту процедуру качественно выполнить могут только мастера, поэтому лучше за установкой обращаться в технический сервис. В целом диагностику лучше проводить постоянно для того, чтобы избежать неприятных ситуаций. Некоторые неопытные автовладельцы считают, что детали на новых и старых машинах ВАЗ сильно отличаются.

Если модель новая, значит, ее не нужно диагностировать и проверять. Это вовсе не так. В целом практически все элементы схожи. Единственное, трос сцепления несколько отличается. У новых авто он оснащен автоматическим устройством натяжки. Благодаря ему можно своими руками регулировать детали сцепления. Однако это вовсе не означает, что за машиной не надо следить и вовремя отвозить на техосмотр. Лишь при бережной и правильной эксплуатации автомобиль будет служить долго и исправно.

Установка нового элемента

Начинать сборку нужно из салона «Приоры», хотя подать трос получится только из моторного отсека. Когда он уже уложен на место в салоне, закрепить на педаль механизм компенсации наконечника троса. Прикрепить кожух. После чего, отжав вилку, закрепить фиксатор для вилки.

Установив на место крепление кожуха на коробке передач, с помощью ключа на 17 отрегулировать правильное натяжение устройства.

Закрепить резиновый уплотнитель в отверстие салона и поставить на место воздушный фильтр. Всё, замена гибкого привода муфты сделана.

На видео, процесс демонтажа троса сцепления «Приоры»:

Трос сцепления — редко но всё же бывает рвётся и самое частое что с ним случается, это размахривание металлической части троса, из-за чего он начинает заедать и педель сцепления просто назад не может вернуться, но мы не о симптомах поговорим (Об этому чуть ниже мы уже написали) а объясним вкратце для чего этот трос вообще нужен, настоящие его наименование такое: «Трос выключения сцепления», уже можно понять что благодаря нему сцепление отключается (То есть выжимной подшипник оба диска между собой разъединяет, благодаря чему можно переключить скорость и вообще сцепления будет выключено из работы, когда двигатель может даже и работать) и если этого тросика не будет, то переключать скорости станет значительно сложнее (Без сцепления придётся их переключать, так можно, но просто опыт нужен и быстрые руки, если же вы заинтересовались тем как можно переключить скорость не выжимая при этом педаль сцепления, то в таком случае ролик чуть ниже просмотрите, там всё объясняется и показывается на наглядном примере).

Чтобы” осуществить работу по замене троса сцепления, запастись нужно: Всеми ключами которые лежат у вас в наборе (Если таковой есть) и линейкой или же штангенциркулем (В общём тем, чем измерить можно будет расстояние между вилкой и поводком) и ещё рекомендуем в магазине запчастей для автомобиле, приобрести фиксатор который трос сцепления к пальце крепят, консультанту прямо так и скажите, данный фиксатор вам ещё понадобится, если вы старый вдруг потеряете (А потерять его легко очень)!

Где находится трос сцепления?

У него два конца как у любого другого троса, один конец подсоединяется к педали сцепления, второй же за вилку выключения сцепления цепляется, отчётливо увидеть трос можно только открыв капо у автомобиля и заглянув в то место, где коробка передач располагается, только смотреть нужно не снизу автомобиля, а именно сверху, на фотографии ниже кстати показан трос сцепления для наглядности стрелкой, вы и у себя его тоже разыщите.

Когда нужно менять трос сцепления?

Когда педаль начинает заедать, в некоторых случаях цоканья у неё появляются, они лечатся либо же подтяжкой троса, либо же его заменой, хотя с этими цоканьями можно и ездить, наверняка вы уже слышали их в таких автомобилях как Лада Калина и Лада Гранта (В них просто трос сцепления немного по другому сделан, вот поэтому то на них гораздо чаще такое происходит и практически на каждом втором автомобиле эти цоканья можно будет услышать) они происходят именно из-за троса, но хотя в некоторых случаях и другие детали в этом виноваты но такое очень редко случается и кроме обоих перечисленных симптом, есть ещё одна, если вы её обнаружите, то сразу принимайтесь за смену тросика сцепления на новый, а именно если вы заметили что трос размахрился в каком то месте или вот вот порвётся, то тянуть с заменой не в коем случае не стоит, потому что если он вдруг порвётся в самый неподходящий момент, а вы по привычке катясь включите понижающую скорость (К примеру впереди крутой поворот, вы скидываете на нейтралку рычаг КПП, скорость автомобиля 80 км/ч и перед поворотом вы включаете 2 передачу и представьте что будет если при такой скорости трос порвётся, а представьте что если это будет зимой, во-первых сцепление обратно с маховиком сойдётся, из-за высоких оборотов колёса заблокируются и растерявшись вас в лучшем случае развернёт, про худшие даже и говорить не будем, такие случае и в реальной жизни уже случались, поэтому берегите всегда свой автомобиль и в нужный момент, он вас сбережёт).

Основные признаки, по которым можно понять, что пора регулировать сцепление

Примерный интервал пробега, через который рекомендуют проводить проверку и настройку работы сцепления – 10 000 километров. Стоит свериться с графиком обслуживания авто, установленным заводом-изготовителем, – здесь могут быть указаны другие цифры.

Регулировка сцепления обязательна после замены/ремонта сцепления или его элементов, например, приводящего троса. Процедура требуется даже при подозрениях на отклонение амплитуды педали от нормальных показателей:

авто трогается с места рывками;
педаль сцепления западает или “ходит”с трудом;
уровень жидкости в гидравлическом приводе снижается;
при переключении передач вы замечаете удары, шум и вибрацию.

Убедиться, что сцепление нуждается в регулировке, поможет простой тест. Заводим двигатель, плавно отпускаем педаль сцепления и медленно трогаемся. Если машина осталась на месте, когда сцепление полностью отпущено, значит, ход педали увеличен. Если машина начала движение еще до того, как вы сняли ногу с педали, её ход чересчур мал.

Из чего состоит сцепление механики Приоры

Перед тем как поменять деталь на Лада Приора (или выполнить любую другую операцию сродни замене) нужно знать все об устройстве этого механизма. Он состоит из нескольких комплектующих:

Первичный вал коробки передач;
Вилка привода выключения сцепления;
Втулка оси вилки;
Нажимной диск в сборе (корзина);
Ведомый диск сцепления;
Маховик;
Механизм автоматической регулировки длины троса;
Муфта выключения сцепления (выжимной подшипник);
Нижний наконечник оболочки троса;
Механизм привода (кронштейн, крепящийся к картеру коробки передач, уплотнитель, трос привода, втулки, направляющая втулка выжимного подшипника, поводок троса, скоба стопорная, ось, педаль и накладка).

Датчик положения педали сцепления ВАЗ

Как правильно отрегулировать сцепление на ваз 2115: фото и видео

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления

Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл».

Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления.

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

«клевки» автомобиля при переключении передач
резкое увеличение или падение оборотов двигателя при выключении сцепления

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

в течение 2 секунд после переключения передачи во время движения
после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

неисправность самого датчика сцепления
короткое замыкание или обрыв цепи
неправильная высота педали сцепления

Замена выжимного подшипника на ПРИОРЕ. Советы при выборе

Выжимной подшипник приора — это составной элемент системы сцепления, который участвует в процессе переключения передач. Деталь задействуется в процессе нажатия на педаль сцепления и переключении передачи, а отвечает за разъединение дисков сцепления.

Если говорить о сроке службы подшипника, то в большинстве случаев он достаточно велик и составляет не менее 100 тысяч километров пробега автомобиля. Однако в процессе эксплуатации в тяжелых условиях (бездорожье, постоянные переключения в пробках, отсутствие смазки), неисправности диагностируются уже и при 15 тысячах пробега.

Диагностика выжимного подшипника на Приоре

Специальных устройств или инструментов для определения неисправностей не существует. Главные признаки возможных дефектов или неисправностей:

посторонние шумы при переключении передач (стуки, хруст, специфический вой, поскрипывания);
затруднения при переключениях.

Если любой из перечисленных признаков проявляется при переключении, нажатии на педаль сцепления и переключении скорости, рекомендуется демонтировать коробку и произвести осмотр, а в случае неисправности, замену выжимного подшипника Приоры

Важно отметить, что не всегда требуется замена изделия на новое, аналогичное. Иногда причиной посторонних шумов со стороны КПП и некорректной работы выжимного узла, является загрязнение, недостаточная смазка изделия и (или) направляющей втулки по которой происходит постоянное, рабочее вращение подшипника

Потому, иногда достаточно почистить или хорошенько смазать втулку и саму деталь. Явные признаки, свидетельствующие о неисправности это:

существенный люфт детали;
физические деформации (трещины, потертости, сколы);
неровное или затруднительное вращение.

При диагностировании поломок или повреждений, потребуется демонтаж и установка новой детали.

Замена выжимного подшипника Приора

Для того чтобы поменять деталь, придется снимать КПП. С подробной инструкцией по снятию коробки передач вы можете ознакомиться здесь (ссылка на страницу).

После снятия коробки необходимо следующее:

Первым делом для снятия подшипника необходимо найти усики специального пружинного фиксатора. Далее два конца усиков извлекаем из держателя подшипника. Для этого нужно приложить небольшое усилие и вытащить усики из двух отверстий.
Теперь подшипник вместе с держателем легко снять с направляющей втулки.
Для того чтобы произвести осмотр или замену самой детали, потребуется извлечь ее непосредственно из держателя

Для этого, при помощи отвертки с плоским концом отожмите четыре металлических лапки в нескольких местах корпуса.
Теперь деталь можно извлечь и заменить на новую.
При установке нового подшипника обратите внимание на его визуальное состояние (не должно быть дефектов, трещин). После установки и смазки, раскрутите деталь, одновременно проверяя его работу на предмет посторонних шумов

Кроме того, не должно фиксироваться и заметных люфтов.
Обратная установка КПП.

Теперь вы знаете, как поменять выжимной подшипник на приоре!

Важные моменты

Обратите внимание на то, что сегодня в продаже имеются поддельные авто-комплектующие. Учтите, что большинство новых, оригинальных выжимных, имеют в своем составе нанесенную заводскую смазку светлых оттенков

В дополнение к сказанному, рекомендуем вам приобретать выжимные, которые выполнены только из металла.
