Замена переднего суппорта на Ладе «Приора»
Суппорт – одна из наиболее важных деталей, составляющих тормозную систему автомобиля, от качества установки и исправности которой напрямую зависит безопасность передвижения на машине. Это устройство представляет собой небольшую конструкцию, задачей которой является подвод тормозного усилия к диску, за счет чего достигается торможение и остановка автомобиля.
Многолетний процесс усовершенствования системы позволил выявить два относительно независимых пути ее улучшения, результатом чего стало появление таких конструкций, применяемых на Ладе «Приора», как суппорт
- передний фиксированный;
- с плавающей скобой.
Замена этого элемента не представляет собой ничего сверхсложного. Для этого потребуется лишь специальный набор торцевых и рожковых ключей, а также техническая грамотность.
Ремонт тормозов задних колес Лада Приора
Тормозной механизм задних колес барабанный, с двухпоршневым колесным цилиндром и автоматической регулировкой зазора между колодками и барабаном.
Устройство автоматической регулировки зазора расположено в колесном цилиндре.
Основной элемент устройства — стальное разрезное упорное кольцо, установленное на поршне с осевым зазором 1,25—1,65 мм.
Упорные кольца (по два на цилиндр) вставлены в цилиндр с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 350 Н, что превышает усилие стяжных пружин тормозных колодок.
При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа.
В случае повреждения зеркала цилиндра под действием механических примесей, попавших в тормозную жидкость, или под действием коррозии (наличие воды в тормозной жидкости), кольца могут «закиснуть» в цилиндре и один или даже оба поршня потеряют подвижность.
Цилиндры в этом случае необходимо заменить.
Замена колодок
Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

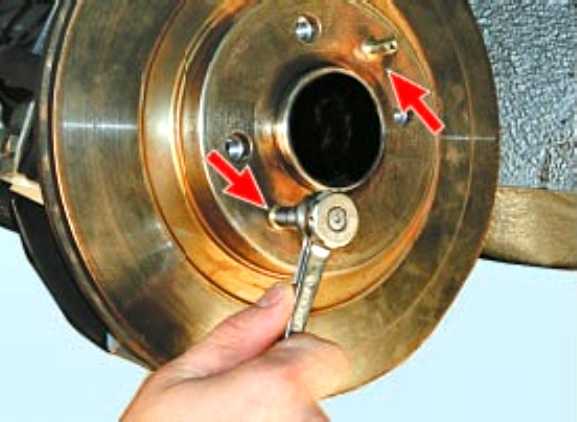

1. Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.
2. Снимаем тормозной барабан.
3. Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.
4. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.
5. Снимаем пружину
6. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.
7. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.
8. Снимаем стяжную пружину
9. Отверткой выводим из зацепления с колодкой направляющую пружину.
10. Снимаем переднюю колодку.
11. Отсоединив от задней колодки направляющую пружину опускаем колодку
12. Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза
13. Распрямляем шплинт и вынимаем его из отверстия пальца рычага ручного привода стояночного тормоза.
Снимаем с пальца шайбу.
14. Снимаем рычаг и вынимаем палец.
Устанавливаем рычаг ручного привода колодок на новую колодку в обратной последовательности.
Устанавливаем новые колодки в обратной последовательности.
Для удобства сборки направляющей пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.
15. Натягивая пружину, вставляем ее крючок в отверстие колодки.
Затем вытягиваем провод.
После монтажа барабана несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение. Регулируем стояночный тормоз.
Замена цилиндра тормозного механизма заднего колеса
Работу удобнее выполнять на смотровой канаве или эстакаде. Снимаем тормозной барабан и верхнюю стяжную пружину.
Выводим верхние упоры тормозных колодок из прорезей поршней цилиндра.
Для удобства отворачивания штуцера тормозной трубки можно вывернуть из цилиндра штуцер прокачки.
Если трубка не отворачивается, и запасной трубки нет, то можно сначала отвернуть два болта крепления цилиндра.
Цилиндр вместе с трубкой вытаскиваем, чтобы можно было держать ключом.
Потом, вращая цилиндр и держа ключом трубку можно так демонтировать цилиндр, не испортив при этом трубку.
1. Накидным ключом на 8 выворачиваем штуцер прокачки (штуцер прокачки может быть и под ключ на 10).
2. Специальным ключом на 10 отворачиваем штуцер тормозной трубки.
Выводим наконечник трубки из отверстия цилиндра

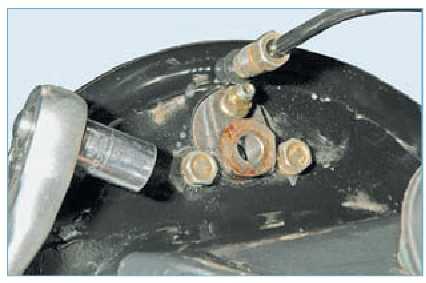

3. Накидным ключом или головкой на 10 отворачиваем два болта крепления цилиндра к щиту тормозного механизма
4. Снимаем цилиндр
Устанавливаем новый цилиндр в обратной последовательности.
После сборки тормозного механизма (включая установку барабана) прокачиваем гидропривод тормозов.
Замена шланга тормозного механизма заднего колеса
1. Специальным ключом на 10 отворачиваем штуцер тормозной трубки, удерживая нижний наконечник шланга за шестигранник ключом на 15.
2. Выводим нижний наконечник шланга из отверстия кронштейна балки задней подвески.
3. Специальным ключом на 10 отворачиваем штуцер тормозной трубки, удерживая верхний наконечник шланга за шестигранник ключом на 15.
4. Выводим верхний наконечник шланга из отверстия кронштейна кузова и снимаем шланг
Устанавливаем шланг в обратной последовательности. Прокачиваем систему тормозов.
Основания для замены
АвтоВАЗ рекомендует менять передние колодки через каждые 30-50 тысяч километров. Но не всегда нужно стремиться к указанным цифрам, так как разные автомобиль используется в разном режиме.
Есть водители, которые постоянно используют машину на трассе, а есть и такие, кто передвигается только по городу. Находясь в городских пробках тормозить приходится чаще.
Параметры, при которых колодки нужно менять:
- накладка толщиной менее 1,5 миллиметров;
- накладка неравномерно изношена или неплотно соприкасается с тормозным диском;
- неисправна прижимная пружина;
- повреждена накладка, есть порезы и деформации.
В зависимости от производителя стоимость колодок варьируется от 500 до 2000 рублей.
Описание конструкции
Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регулятор давления в тормозных механизмах задних колес, а также соединительные трубки и шланги. Педаль тормоза — подвесного типа. В кронштейне педали установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.
Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром: 1 — педаль тормоза; 2 — кронштейн педали тормоза; 3 — вакуумный усилитель; 4 — бачок гидропривода; 5 — главный тормозной цилиндр Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится двумя гайками к кронштейну педали тормоза, который, в свою очередь, крепится к кузову. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. Сверху на цилиндре установлен бачок гидропривода тормозной системы, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик уровня жидкости, который при понижении уровня жидкости ниже о включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.
Тормозной механизм переднего колеса: 1 — направляющая колодок; 2 — суппорт; 3 — тормозные колодки; 4 — диск тормозного механизма; 5 — щит тормозного механизма; 6 — стопорная пластина; 7 — винт крепления корпуса цилиндра к суппорту; 8 — штуцер прокачки гидропривода тормозов; 9 — колесный цилиндр; 10 — болт крепления цилиндра к направляющему пальцу; 11 — направляющий палец; 12 — чехол направляющего пальца Тормозной механизм переднего колеса — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя винтами. Направляющая тормозных колодок прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка. Тормозные колодки поджаты к пазам направляющей пружинами. При торможении давление жидкости в гидроприводе тормозного механизма возрастает, и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску. Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра, прикрепленного к суппорту, установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.
Причины вероятной неисправности
Одной из основных проблем, возникающих в тормозной системе Лады «Приора», являются процессы «закисления», которые происходят на поверхностях подвижных элементов суппорта.
Очевидным признаком неисправностей являются неравномерное изменение формы тормозной колодки, скрип при остановке автомобиля, а также явное увеличение пути автомобиля при его торможении.
Все это свидетельствует о том, что суппорту нужна замена или, как минимум, ремонт с подробной диагностикой:
- проверка поршня на наличие неисправностей;
- степень подвижности составляющих тормозной системы;
- ревизия комплектующих на предмет окисла металла и оксидных образований ;
- состояние защитных пыльников.
При осмотре направляющих элементов, которые входят в передний суппорт, следует обратить внимание на неестественные выемки, сколы и прочего рода признаки деформации. Если таковые имеются, детали также нужна немедленная замена
Что касается о предохранительных мерах при эксплуатации автомобиля Лада «Приора», то не стоит пренебрегать регулярной сменой тормозной жидкости, что требуется делать примерно каждые 50 тыс. км
Если таковые имеются, детали также нужна немедленная замена. Что касается о предохранительных мерах при эксплуатации автомобиля Лада «Приора», то не стоит пренебрегать регулярной сменой тормозной жидкости, что требуется делать примерно каждые 50 тыс. км.
