Ошибки u1102 и u1101

Выясняется, что ошибки u1102 и u1101 чаще появляются на пикапах арабской сборки. И во многих случаях никаких признаков неправильной работы машины нет. Сигнализирует сканер о трудностях интеграции с АКПП. В некоторых случаях читается, как – «отвалился или нет в наличии Тракшен-контроля». Помимо нарушения связи между двигателем и коробкой, они могут говорить о потере согласованности между блоком управления и датчиками, различными подсистемами и самим двигателем. При этом «чек» не горит.

Эксперты рекомендуют анализировать причины появления отклонений. К примеру, если они показываются после проведения каких-либо работ с автомобилем. Бывает, что ошибки возникают из-за вмешательства в электропроводку. Владелец установил сигнализацию, и стал высвечиваться код неисправности.

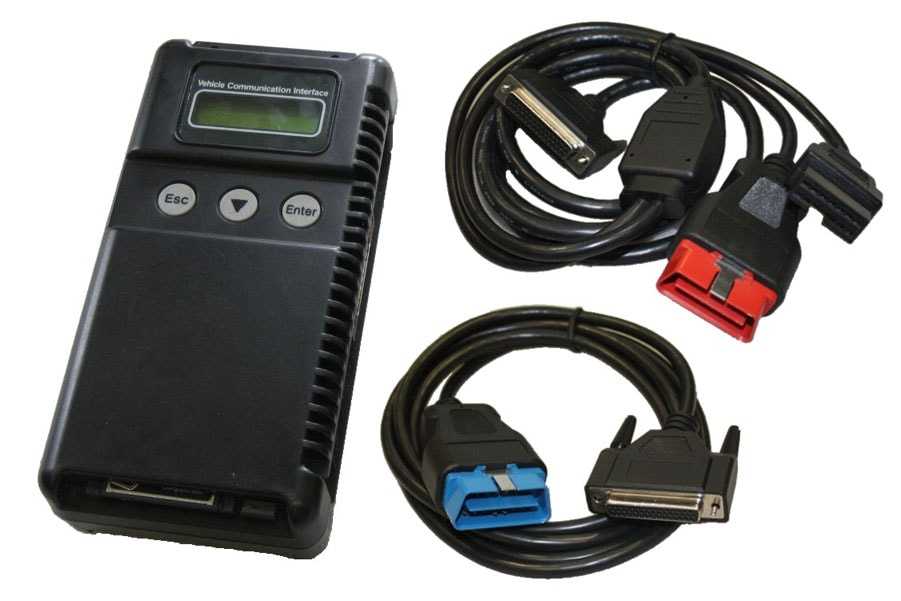

Сканер MUTIII

Некоторые водители нисколько не волнуются по этому поводу. Их больше напрягает писк под бардачком, появляющийся по различным причинам (например, заполнен до отказа видеорегистратор) или из-за других «глюков» электроники. Однако вывод на табло этих ошибок тоже не радует.

Одним словом, в большинстве случаях на Mitsubishi L200 ошибка u1102 и ей подобная u1101 ничем страшным не грозит. Обыкновенно, неправильно отображает информацию сканер, показывающий работу системы, которой, вообще, может не быть на автомобиле. Возможно также, что программа начинает видеть ошибку после обновления или перепрошивки.

Совет 1: обнулить мозги и перепроверить. Как правило, если всё в порядке, ошибка снова не высветится. Обнуление проводится методом скидывания клеммы аккумулятора. Это рекомендуется делать периодически, чтобы стирать из памяти БУ ложные коды ошибок. Обязательно проведение повторной настройки бортового компьютера по собственному стилю езды.

Совет 2: проверить ошибку другим сканером. И лучше, чтобы программа не была русифицирована. Дело в том, что разработчики часто путаются при переводах, и значения слов меняются. То есть, вместо «с АКПП всё в порядке», можно прочитать код – «автомат не соединён» или чего-то там ещё.

Совет 3: проверить рабочую сеть контроллёров или CAN-шину. Возможен обрыв и другие проблемы цепи.

Однако игнорировать прямую ошибку u1102 Mitsubishi L200, безусловно, не стоит. Вполне вероятно, что закавыка действительно есть. При поиске любой неисправности надо по-настоящему выявлять её, добавочно проверять. Надеяться целиком на электронику человеку, по крайней мере, заботливому автолюбителю, пока рано.

Итак, если выведена ошибка, указывающая на проблемы с АКПП, стоит проверить коробку старым проверенным способом.

1. Прогреть автомобиль до рабочей температуры.
2. Установить машину на ровной площадке, двигатель не глушить.
3. Селектор АКПП поставить на «нейтралку».
4. Открыть капот, визуально осмотреть коробку. На ней не должно быть масляных подтёков, большого количества грязи.
5. Далее, следует проверить трансмиссионную жидкость на уровень, консистенцию, цвет и запах.

Достаточно вдеть щуп, чтобы определить высоту от HOT до COOL, нормальную густоту (масло не должно стекать как вода), цвет. Красный или тёмно-красный оттенок считается идеальным для рабочей трансмиссионной жидкости. В масле не должно быть металлической пыли, стружки, посторонних взвесей. Запах – характерно технический, без обоняния гари или протухшей рыбы.

Проверка на этом не закончена. Надо ещё провести экспериментальный тест-драйв коробки на ошибки.

1. Выжать в режиме «нейтралки» педаль тормоза.
2. Переключать ступени АКПП на все ступени, обеспечивая интервал в 4 секунды. Передачи должны попадать сразу, без запаздывания.

Без движения автомобиля АКПП обязана работать тихо, без толчков, пинков и посторонних звуков. Лёгкие и плавные вибрации допускаются, но они не должны иметь затяжной или прерывистый характер.

Далее, АКПП L200 проверяется на ходу, в динамике. Желательно выбрать ровный участок дороги, чтобы не было препятствий для набора скорости в 100 км/ч. О нормальной работе коробки должны свидетельствовать: плавный старт и разгон, быстрое торможение и ускорение с места, свободное движение с понижением передач и т. д.

И также надо поступать с другими ошибками. Расшифровывать их, и начинать проверку определённых узлов и систем автомобиля.

Дизельные двигатели

Самый слабый турбодизель рабочим объемом 2,5 литра встречается очень редко. Гораздо чаще дизельные Mitsubishi Pajero III оснащены 16-клапанным 4-цилиндровым агрегатом 3.2 DID, в котором прямой впрыск реализован посредством насоса. В газораспределительном механизме данного дизеля два распредвала приводятся в действие цепью. Однако, направляющие цепи подвержены быстрому износу. В некоторых случаях цепь даже может перескочить на несколько звеньев. Также из-за отказа датчиков может встать топливный насос, полностью управляемый электроникой. Хуже, если он начал гнать стружку – обороты плавают, двигатель глохнет или не запускается. Конструкция насоса аналогична, тому, что используется в дизелях TDI конструкции Volkswagen. Поэтому с ремонтом не должно быть никаких сложностей. Однако следует иметь ввиду, что доступ к насосу затруднен, вследствие этого снять его самостоятельно практически невозможно. Восстановление ТНВД стоит дорого от 1000 до 2000 долларов, а использованные насосы (б/у) просто бесценны. Лучше, если этим будут заниматься специалисты, имеющие опыт в данном виде ремонта.

Внутри насоса находится мембрана, которая быстро повреждается при контакте с водой или воздухом. Принятие немедленных мер поможет избежать серьезного ремонта. Затраты на сервис около 500 долларов. Первые симптомы неисправности: сигнализатор Check Engine или громкая и неравномерная работа двигателя. Продлить жизнь насосу поможет заправка топливом хорошего качества и более частая замена топливного фильтра – раз в 5000 км. Некоторые также устанавливают дополнительный топливный фильтр и опустошают бак, чтобы полностью избавиться от воды.

Следует отметить, что в образцах первых лет выпуска происходило выгорание поршней. Также пришлось модернизировать систему рециркуляции выхлопных газов EGR и устанавливать более эффективный куллер. Кроме того производителем был рекомендован к замене масляный щуп, который показывал неправильный уровень масла.

Обозначение	Мощность	Разгон до 100 км / ч	Максимальная скорость [км / ч]	Средний расход топлива [л / 100км]
2.5 TD	136	18	145	11
2.5 TD	115	17	145	10,6
3.2 DI-D	165	11,5	170	9,5

Диагностика электроникой и вручную: таблица кодов неисправностей

Компьютерная диагностика проводится с целью выявления неисправностей

ЭБУ или блок управления современных L200 имеет встроенную систему самодиагностики. Она непрерывно отслеживает состояние мотора, коробки и других узлов автомобиля, и в случае обнаружения, идентифицирует и выводит ошибку в виде пиктограммы на цифровое табло.

Диагностический код определяется с помощью сканера, подключённого к разъёму блока. В памяти ЭБУ хранятся не только высвечиваемые ранее диагностические ошибки, но и стандартные коды, введённые производителем.

Примечательно, что если в течение трёх ездовых циклов неисправность заново не обнаруживается, индикатор больше не сигналит, но код сохраняется в памяти устройства. В любой момент, из-за какого-то «глюка» ошибка может начать высвечиваться на табло.

Считывание кодов электроникой имеет и другое название – компьютерная диагностика. Она включает в себя не только чтение сигналов от датчиков, но и стирание кодов, последующую их коррекцию и т. д.

В качестве приборов могут использоваться дилерские сканеры и другие системы. Портативные ридеры, мультифункциональные стенды, ОЕМ, OBDII, MUTIII – всё это оборудование умеет находить общий язык с кодами, диагностировать неисправности, считывать и засекать малейшие ошибки в работе автомобильных узлов и подсистем.

Бывает, что сканеры не могут связаться с машиной. Тут не нужно паниковать. Рекомендуется проверить состояние диагностического разъёма и контактов. Не исключено, если пикап подержанный, что пины окислены или утоплены в разъёме.

Компьютерная диагностика проводится либо в режиме регулярного обслуживания автомобиля (не реже одного раз в год), либо после того, как водитель замечает некорректность и ошибки в работе машины, при загорании пиктограмм неисправностей и т. п.

Выше было сказано, что на Л200 последних годов выпуска сканер с ПО подключен штатно. Он скачивает все коды, транслируемые датчиками, и передаёт на табло.

Есть возможность считывать неисправности вручную. Именно так проводилась диагностика на старых моделях, на которых не было электроники. Такие коды принято называть Flash.

Перед тем как начинали процедуру считывания, проверяли:

• чтобы аккумулятор не был разряжён (уровень заряда выше 11 V);
• дроссельная заслонка была полностью закрыта;
• рычаг управления АКПП стоял в P/N (на МКПП – нейтральное положение);
• все потребители электричества были отключены;
• моторная установка прогрета до рабочих значений.

Колодка диагностического разъёма

Считывание Flash проводилось так.

1. Включалось зажигание, чтобы проверить, горит ли «чек». Двигатель не заводился.
2. Отключалось зажигание.
3. Замыкались «12» и «4» выводы диагностического разъёма. Индикатор неисправности начинал мигать, в противном случае, соединение произведено было неправильно.

Безотказность или неисправность систем автомобиля определялась по миганию индикатора.

1. Если всё нормально, ошибок нет – индикатор загорается и гаснет с интервалом 0,25 сек.
2. В противном случае – индикатор моргает каждые 0,5 сек.

Специалисты умели читать высвечивания индикаторов, выводить по ним последовательность и создавать код. Например, первое число диагностической пиктограммы выражалось по начальным миганиям, а после короткой паузы выводился следующий ряд индикаторных мерцаний, и определялось второе число.

Расшифровка ошибок проводится по готовой таблице. Под наименованием Flash – коды, полученные через диагностический разъём вручную. SAE – пиктограммы, выведенные электронными сканерами.

Flash	SAE	Расшифровка
31	Р0105	Датчик абсолютного давления во впускном коллекторе
43	Р0110	Датчик температуры воздуха на впуске
42	Р0115	Датчик температуры охлаждающей жидкости
41	Р0120	Датчик положения дроссельной заслонки
21	Р0130	Передний кислородный датчик
22	Р0136	Задний кислородный датчик
25	Р0171	Сигнал бедной смеси
26	Р0172	Сигнал богатой смеси
16	Р0351/0352/0353/0354	Пропуск воспламенения в цилиндрах
27	Р0420	Низкая эффективность каталитического нейтрализатора
88	U1002	CAN шина

Сегодня самостоятельная диагностика подразумевает использование сканеров-адаптеров, наподобие OBDII. Они позволяют интегрировать с блоком управления автомобилем не только ноутбук, но и другие современные гаджеты, в том числе и мобильные устройства.

Во многих случаях появление на Митсубиси L200 ошибки u1102, это лишний повод провести общий технический осмотр, в ходе которого обновляется топливный фильтр, промываются форсунки, заменяются свечи, снимается и чистится ДМРВ.

Отказы

В свое время Mitsubishi Pajero III был не самым дешевым автомобилем в своем классе. Несмотря на это, внедорожник не лишен недостатков. Подавляющее большинство дорестайлинговых экземпляров (до 2003 года) имеют проблемы с коррозией. Более того, страдают не только кузовные элементы, а даже колесные диски, отопитель и трубки кондиционера. Другой распространенный дефект – передние ступичные подшипники. Если во время движения слышен шум от передних колес, значит необходимо немедленно заменить неисправный узел. С ремонтом лучше не тянуть, а то впоследствии может отказать и датчик ABS. Что в значительной мере увеличит затраты. Еще один недостаток: коррозия резьбовых соединений элементов подвески. Часто, чтобы заменить какой-либо компонент, болты приходиться срезать, за что в сервисе просят дополнительных денег.

Трансмиссия

Все Митсубиси Паджеро 3 с бензиновыми двигателями оснащались автоматической коробкой передач – 4-ступенчатой INVECS и 5-ступенчатой INVECS II. В дизельных модификациях автомат устанавливался только на заказ. Порой в автоматах встречается износ фрикционных дисков и отказ электромагнитных клапанов. Зачастую причина в слишком редкой замене масла.

Все версии Mitsubishi Pajero III укомплектованы передовой системой полного привода Super Select II с полным электронным управлением и центральным дифференциалом, позволяющим изменять режимы работы трансмиссии прямо во время движения. В нормальном режиме тяга распределяется по осям в соотношении 33:67. Если заблокировать межосевой дифференциал, то тяга по осям будет распределяться поровну, т.е. 50:50. В распоряжении водителя также редуктор, а в крайних случаях можно даже заблокировать задний мост. Система полного привода — сильная сторона Митсубиси Паджеро, потому что практически никогда не доставляет проблем.

Одна из точек осмотра – ведущий мост.

Домашняя диагностика

Во время такой проверки на дисплее появляются следующие двузначные комбинации:

• 12 – проверяется датчик, поскольку на блок, который контролирует расход воздуха, поступает некорректный сигнал;
• 13 – нарушения произошли в элементах по контролю температуры;
• 14 – с дроссельной заслонки не идет сигнал, поэтому в электропроводке есть обрыв или замыкание;
• 21 – в устройстве, которое контролирует температуру мотора, произошел сбой, поэтому стоит проверить, не закипела ли охлаждающая жидкость;
• 22 – изменено положение коленвала, из-за этого компьютер посылает сигнал;
• 23 – требуется замена датчика;
• 24 – спидометр неисправен, на нем показывается скорость, которая не соответствует реальной;
• 25 – сигнал идет с датчика впускного коллектора;
• 36 – проблемы происходят с опережением зажигания;
• 41 – одна из форсунок некорректно работает.

Также автомобилисты иногда вообще не видят импульса, в таком случае поломку ищут в блоке EFI. А непрерывный сигнал сообщает о том, что неисправностей сейчас нет.

1.31. Отопление салона

Регуляторы понели управления

Переключите рычаг переключения режима и рычаг выбора поступающего воздуха в положение, показанное на рисунке.

Отрегулируйте температуру при помощи регулятора температуры. Выберите скорость работы вентилятора отопителя.

12.24.1. Передняя панель и щиток приборов

Передняя панель (1992-98)

1. Рукоятка привода замка капота 2. Кнопка привода замка дверцы бака 3. Нижняя секция 4. Боковая панель 5. Фиксатор ящика для мелочей 6. Ящик для мелочей 7. Центральная секция 8. Панель управления 9. Магнитола 10. Заглушка щитка приборов 11. Облицовка щитка приборов 12. Щиток приборов 13. Переходник торса спидометра (до 1993)

14. Кожухи рулевой колонки 15. Часы или заглушка 16. Накладка бокового сопла 17. Переключатель зеркала 18. Передний динамик 19. Реостат 20. Переключатель заднего очистителя и омывателя 21. Переключатель дверного замка 22. Трос упроавления вентзаслонкой 23. Жгут 24. Болты рулевой колонки 25. Передняя панель

Снятие передней панели – операция трудоемкая, работы следует выполнять только при серьезной необходимости, предварительно ознакомившись с описанием и деталировкой панели (особенно это касается элементов крепления). При снятии панели обозначайте все провода и тросы.

АВТОМОБИЛИ 1983-86 ГГ.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Снимите руль.
3. Снимите центральную секцию передней панели.

4. Снимите щиток приборов.

5

Осторожно отсоедините провода и трос спидометра.

6. Снимите панель управления отопителем, обозначив тросы.

7

Снимите крышку блока предохранителей, отверните винты и втолкните блок внутрь панели.

8. Отсоедините от динамиков разъемы.

9. Удалите заглушку в центральной части передней панели, достаньте боковые сопла, снимите ящик для мелочей.

10. Отсоедините провода от отопителя.

11. Отверните гайки и болты крепления и снимите панель.

12. Установка выполняется в обратном порядке.

АВТОМОБИЛИ 1987-91 ГГ. Предупреждение

Перед выполнением работ примите меры, исключающие срабатывание подушки безопасности (см. подраздел 13.10).

АВТОМОБИЛИ 1992-98 ГГ. Предупреждение

Перед выполнением работ примите меры, исключающие срабатывание подушки безопасности (см. подраздел 13.10).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы. 2. Снимите напольную секцию. 3. Снимите рукоятки замка капота и дверцы горловины бака. 4. Отверните винты и снимите нижнюю центральную облицовку и боковые облицовочные панели. 5. Снимите ящик для мелочей. 6. Снимите центральную панель А. 7. Снимите панель управления отопителем. 8. Снимите магнитолу. 9. Снимите облицовку щитка приборов, удалив заглушки и отвернув винты. 10. Отверните винты и снимите щиток приборов. 11. Отсоедините трос спидометра. 12. Снимите оба кожуха рулевой колонки. 13. Снимите боковое сопло обогрева стекла, переключатель дверного зеркала, передний динамик, реостат, переключатели заднего омывателя и очистителя и дверного замка. 14. Отсоедините трос управления вентиляционной заслонкой (для этого удалите скобу) и жгут проводки. 15. Отверните болты крепления рулевой колонки и все винты передней панели, снимите панель. 16. Установка выполняется в обратном порядке.
