Вентилятор радиатора выглядит скромной деталью, но именно он отвечает за температурный режим мотора в городских пробках и при длительной стоянке с работающим двигателем. Когда автомобиль едет быстро, радиатор обдувается встречным потоком воздуха. В остальных ситуациях вся нагрузка ложится на электрический привод. Поэтому двигатель вентилятора системы охлаждения ВАЗ и его характеристики стоит знать каждому владельцу: это помогает вовремя заметить проблему и правильно подобрать запчасть.
Устройство и принцип работы электровентилятора

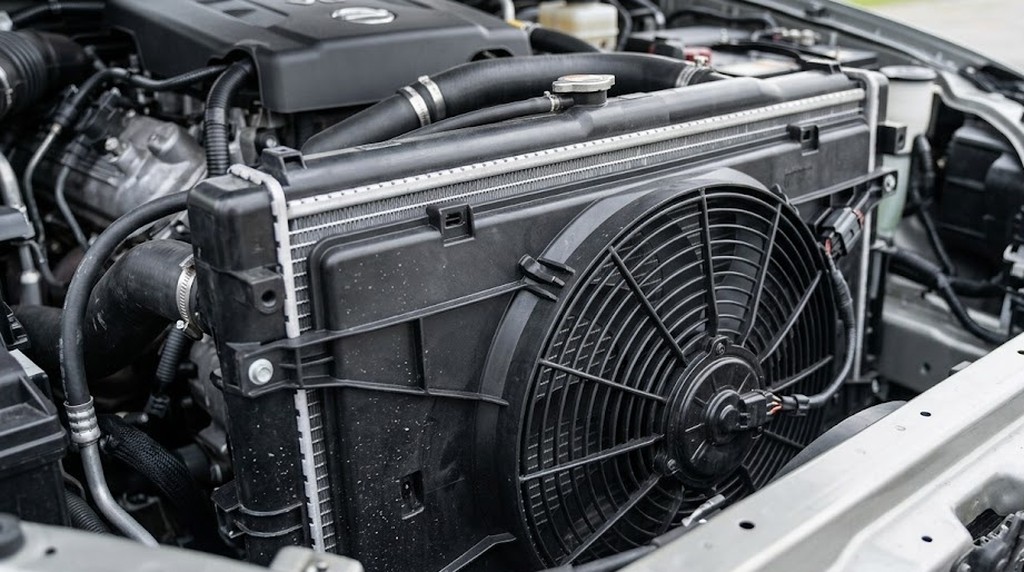

Электровентилятор состоит из трёх основных частей: электродвигателя постоянного тока, крыльчатки и кожуха (диффузора), который направляет поток воздуха через соты радиатора. Двигатель имеет щёточно-коллекторную конструкцию: якорь вращается в магнитном поле постоянных магнитов, а ток подводится через графитовые щётки.
Питание поступает от бортовой сети напряжением 12 В. Включением управляет не водитель, а автоматика: датчик температуры охлаждающей жидкости подаёт сигнал на реле, а оно уже замыкает силовую цепь. Благодаря этому вентилятор работает только тогда, когда это действительно нужно, а двигатель не греется лишний раз.
- Электродвигатель — создаёт вращающий момент;
- Крыльчатка — прокачивает воздух через радиатор;
- Кожух — повышает эффективность обдува и защищает лопасти;
- Крепёж и разъём — фиксируют узел и подводят питание.
Основные характеристики двигателя вентилятора
Разные модели ВАЗ комплектуются похожими, но не одинаковыми моторами. Ориентировочные параметры типичного двигателя вентилятора для переднеприводных семейств выглядят так:
- Номинальное напряжение: 12 В постоянного тока;
- Потребляемая мощность: примерно 100–150 Вт;
- Рабочий ток: около 8–12 А, при пуске кратковременно выше;
- Частота вращения: порядка 2000–3000 об/мин под нагрузкой;
- Диаметр крыльчатки: обычно 300–360 мм;
- Количество лопастей: чаще всего от пяти до семи;
- Направление вращения: зависит от конструкции, обычно по часовой стрелке при взгляде со стороны мотора.
Точные значения указываются на шильдике двигателя или в каталоге производителя. При подборе нового узла важно сверять не только мощность, но и посадочные размеры, форму крыльчатки и тип разъёма.
Какие моторы устанавливались на разные модели
На классических моделях с задним приводом вентилятор часто был приводным и вращался от ремня, а электрический вариант появился позже, в том числе на внедорожной модели. Для семейства «Самара», десятого семейства, а также для Калины, Гранты и Приоры применяются электровентиляторы с отдельным мотором на кожухе радиатора.
Основные различия между версиями:
- Автомобили без кондиционера оснащаются одним вентилятором;
- Версии с кондиционером получают более мощный мотор или два вентилятора;
- Двигатели с разным числом оборотов нельзя менять местами без проверки совместимости крыльчатки;
- Отдельные модификации имеют свою схему управления с дополнительным реле для второй ступени.
Если вам нужна информация о моторе, который обдувает салон, а не радиатор, прочитайте материал про электродвигатель вентилятора отопителя и вентиляции салона: он устроен иначе и обслуживается отдельно.
Как включается вентилятор: датчик, реле и предохранитель
Цепь управления состоит из нескольких элементов, и неисправность любого из них приводит к тому, что вентилятор не включается, хотя сам двигатель исправен.
Датчик температуры
Выключатель вентилятора ввинчивается в радиатор или патрубок системы. Контакты замыкаются при достижении порядка 90–105 °C в зависимости от модели и размыкаются при снижении на несколько градусов. На современных версиях команду подаёт блок управления двигателем по сигналу датчика температуры.
Реле и предохранитель
Реле пропускает большой ток через свои контакты, поэтому со временем они подгорают. Предохранитель в цепи рассчитан обычно на 20–30 А: если он сгорел, двигатель не получит питания. Проверка этих двух элементов — самый быстрый способ найти причину.
Признаки неисправности двигателя вентилятора
Мотор редко выходит из строя внезапно. Чаще появляются предупреждающие симптомы, на которые нужно реагировать сразу:
- стрелка температуры уходит к красной зоне в пробке и падает при движении;
- вентилятор включается с задержкой или вращается медленно;
- слышен свист, скрежет или гул подшипников;
- чувствуется запах горелой изоляции;
- вентилятор крутится рывками, а при постукивании по корпусу оживает;
- перегорает предохранитель или оплавляется колодка разъёма.
Главные причины отказов: износ щёток и коллектора, высохшая смазка во втулках, окисление контактов, попадание влаги и грязи, а также деформация крыльчатки после неудачного ремонта.
Диагностика и замена своими руками
Прежде чем покупать новый двигатель, проверьте всю цепь. Порядок действий простой:
- Прогрейте мотор до рабочей температуры и убедитесь, что вентилятор не включается самостоятельно;
- Проверьте предохранитель и реле, при необходимости замените их заведомо исправными;
- Отключите разъём датчика температуры и замкните контакты на массу: вентилятор должен заработать;
- Подайте питание 12 В напрямую на разъём двигателя с помощью провода с предохранителем;
- Если мотор не вращается или вращается с трудом, он подлежит ремонту или замене.
Для замены отсоедините минусовую клемму аккумулятора, снимите разъём, открутите крепёж кожуха и аккуратно извлеките узел вместе с крыльчаткой. Затем снимите крыльчатку с вала, установите её на новый двигатель и соберите конструкцию в обратном порядке. Следите, чтобы лопасти не задевали кожух, а провода не касались горячих деталей.
Практические советы по продлению ресурса
- Периодически промывайте соты радиатора от тополиного пуха, грязи и насекомых: чем лучше проходит воздух, тем меньше нагрузка на мотор;
- Следите за состоянием разъёма: зачищайте окислившиеся контакты и обрабатывайте их специальной контактной смазкой;
- Не используйте крыльчатки несоответствующего размера, иначе возрастёт ток и мотор будет перегреваться;
- Меняйте охлаждающую жидкость по регламенту, чтобы в системе не образовывались отложения;
- Избегайте мойки двигателя струёй под высоким давлением прямо в двигатель вентилятора;
- При покупке выбирайте детали известных производителей и сверяйте номер по каталогу для вашей модификации.
Вывод
Двигатель вентилятора системы охлаждения ВАЗ — простой по конструкции узел с понятными характеристиками: 12 В, мощность около ста с небольшим ватт и рабочий ток порядка десяти ампер. Его исправность напрямую влияет на температурный режим силового агрегата, особенно в городском цикле. Регулярная проверка реле, датчика и разъёмов, чистый радиатор и грамотный подбор запчасти позволяют избежать перегрева и дорогостоящего ремонта.
