Диагностика заднего моста ВАЗ 2101-2107 своими руками
Если в салоне ВАЗа вы слышите гул в задней части, то проверьте редуктор. Для проверки увеличьте скорость авто до появления постороннего шума, а потом добавьте еще скорость и сбросьте ее.
Когда вы слышите, что шумы появляются на одинаковой скорости при разгоне и сбрасывании, проделайте это снова, но при этом, когда достигнете самой большой скорости, переключитесь на нейтральной передаче. Но в случае, если вы снизили скорость, а шума нет, значит, проблема может быть связана с редуктором. Если вы слышите шум опять, значит, скорее всего, подшипники изношены, потому что при нейтральной передаче нет нагрузки на редуктор.
Желательно также послушать, как работает задний мост из-под авто, подвесив задние колеса, тогда вы будете уверены, что неисправность связана с редуктором, а не с подвеской или же узлами. Но это не всегда эффективно, так как иногда другие неисправные запчасти могут издавать шумы и смешиваться с другими посторонними шумами.
6.2.4.1. Проверка и регулировка на стенде
Схема проверки регулятора напряжения на стенде
|
|
|
1 – вольтметр со шкалой 15 В, класс точности не ниже 0,5; 2 – главный выключатель; |
6 – контрольные лампы по 3 Вт, 12 В; 7 – реостат 5–30 А, 15 Вт; 8 – выключатель реостата; 9 – выключатель аккумуляторной батареи; 10 – аккумуляторная батарея |
Данные для проверки и регулировки
| Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В: |
|
| – на второй ступени | 14,2 ± 0,3 |
| – на первой ступени ниже, чем на второй, не более |
0,7 |
| Сопротивление между штекером «15» и массой, Ом |
17,7 ± 2 |
| Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом |
5,65 ± 0,3 |
| Воздушный зазор между якорем и сердечником, мм |
1,4 ± 0,07 |
| Расстояние между контактами второй ступени, мм |
0,45 ± 0,1 |
Регулятор проверяют и регулируют на стенде, имеющем генератор, аккумуляторную
батарею, термостат и электродвигатель с регулируемой частотой вращения в широком
диапазоне. Регулятор с закрытой крышкой устанавливают на стенде штекерами вниз.
Схема электрических соединений стенда показана на рис
.
Особое внимание обращайте на надежность и минимальное сопротивление соединений
проводов, чтобы провода от выключателя 2 соединялись непосредственно с зажимом
«30» генератора и штекером «15» регулятора, а корпус регулятора – напрямую с
корпусом генератора. Все провода должны быть по возможности короче.
При контрольных проверках на стенде не допускайте работу регулятора с отключенной
аккумуляторной батареей, т.к
это может повредить контакты регулятора. Лампочки
6 контролируют работу генератора и, если он исправен, должны иметь одинаковый
накал.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||
|
КАК ПОМЕНЯТЬ СЕДЛО КЛАПАНА:
Клапаны вместе с сёдлами подвержены большим термическим нагрузкам, вследствие чего на них появляются дефекты, такие как трещины, пригары, раковины вследствие перегрева, либо в двигатель попадают посторонние предметы, которые повредят седло.
Если головка перегревалась, то может возникнуть несоосность седла и направляющей клапана, что приводит к негерметичности. Износ седла также идёт неравномерно, а по оси кулачка, из-за чего седло приобретает овальность. Все эти изъяны необходимо править с использованием фрез, шарошек или зенкеров, а потом притирать клапана; на специализированном оборудовании поправить седло можно в один заход без последующей притирки.
Если старое седло невозможно поправить, то его нужно заменить на новое, а потом уже обработать и нарезать на нём фаску под новый клапан. Процесс замены можно условно разделить на несколько частей: извлечение седла клапана, подготовка заготовки для нового седла, установка новой детали и завершающая обработка с подгонкой фаски под новый клапан. Разберём всё по порядку.
12.2.1. Проверка и правка остова
Основные размеры для проверки точек крепления агрегатов
Установка для контроля и ремонта кузовов с приспособлением для правки
Значительная часть ремонтных работ кузовов приходится на аварийные автомобили, которые, в большинстве случаев, требуют проверки геометрии точек крепления узлов и агрегатов шасси автомобиля.
Для контроля геометрии точек крепления узлов шасси, показанных на рис. Основные размеры для проверки точек крепления агрегатов, а также для выполнения сложного ремонта кузова с одновременным контролем, используется установка для ремонта и контроля кузовов, в сочетании с приспособлениями для правки.
Контрольные точки проверки пола кузова
По контрольным точкам пола кузова можно, без демонтажа узлов и агрегатов шасси, проверить на установке положение элементов пола.
Приспособление для правки закрепляется на раме установки со стороны деформированной части кузова.
Повреждения кузова автомобиля могут быть самыми различными. Поэтому, правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений.
Почти во всех случаях повреждений остова необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений рекомендуется убирать все легкосъемные внутренние обивочные части, чтобы облегчить измерение, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.
Правкой необходимо восстановить первоначальные линейные размеры остова кузова.

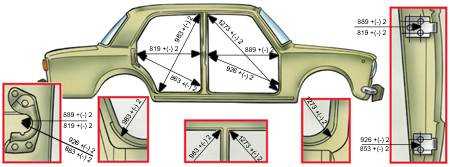

Справочные линейные размеры проемов дверей
Диагональные размеры проемов передних и задних дверей, показанных на рисунке, должны, соответственно, быть равными 1273±2 мм и 983±2 мм.
Расстояние между стойками от центров звеньев верхних неподвижных петель до противоположных стоек проемов, по центру фиксаторов замков дверей, должны быть равными: для проема передней двери 889±2 мм, для задней – 819±2 мм. От центров звеньев нижних неподвижных петель до противоположных стоек проемов дверей, по центру фиксаторов замков, расстояния должны соответствовать: для проема передней двери – 926±2 мм, для задней – 863±2 мм.
Справочные линейные размеры между центральными стойками
Справочные линейные размеры проемов ветрового окна и капота
Справочные линейные размеры проемов заднего окна и крышки багажника
Диагональные размеры проемов окон должны составлять: для ветрового окна 1375±4 мм (см. рис. Справочные линейные размеры проемов ветрового окна и капота), для заднего окна – 1322 4 –2 мм (см. рис. Справочные линейные размеры проемов заднего окна и крышки багажника).
Расстояние между фланцами проемов окон по оси автомобиля, должны быть равными, соответственно, для ветрового стекла 537 3 мм, для заднего – 509 3 мм.
Диагональные размеры должны быть равными для проема капота 1547±4 мм (см. рис. Справочные линейные размеры проемов ветрового окна и капота), для крышки багажника – 1446 4 –2 мм (см. рис. Справочные линейные размеры проемов заднего окна и крышки багажника). Ширина проемов по оси автомобиля должна соответствовать: для проема капота 876±4 мм и для крышки багажника – 601±1 мм.
Разница диагональных размеров проема ветрового окна, а также и проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.
При ремонте кузова необходимо восстановить и наружные зазоры, указанные на рисунках (см. рис. Основные сечения кузова (вид кузова сбоку)) и (см. рис. Основные сечения кузова (вид кузова сверху)), между кузовом и дверями, между кузовом и капотом, между кузовом и крышкой багажника.
Допускается неравномерность зазора (конусность) не более 1,5 мм, выступание лицевых поверхностей, относительно неподвижных, на величину не более 2 мм.
Наиболее часто при ремонте остова требуется замена крыльев, панелей передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте других деталей остова, при этом необходимо знание расположения сварных швов.
Порядок регулировки
Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.
Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115
- Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
- При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
- Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
- Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
- Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
- Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
- Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
- Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
- Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
- Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
- Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
- На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.
Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.
Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.
Диагностика ходовой ВАЗ 2101-2107
Если вы слышите посторонний шум или машиной стало труднее управлять, это проблемы с ходовой. Также, лишние звуки при повороте руля или его дерганье тоже могут говорить о неисправности ходовой. Лучше проводить диагностику ходовой комплексно, потому что причины неисправностей могут быть разными. Для простой проверки ходовой поставьте авто под яму и попытайтесь раскачать машину сначала вдоль, а потом поперек. При сильной раскачке вы сможете услышать шум и примерно определить, откуда он идет. Для более детальной диагностики ходовой части, подвесьте авто.
Проверка сайлентблоков
Проведите диагностику всех втулок и сайлентблоков. В случае, если вы обнаружите какие-либо рассохшиеся следы, трещины или разрывы, обязательно замените запчасти.
Диагностика рулевых наконечников и шаровых опор
Если пальцы шаровых опор разболтаны, это значит, что они изношены, даже если выглядят новыми. К тому же, если резко сместить опору и при этом появится щелчок или небольшой стук, это также говорит о том, что шаровую опору лучше заменить. Также проверьте и наконечники руля, потому что принцип их действия такой же, как и у опор.
Диагностика амортизаторов
Если при проверке амортизаторов данных моделей авто вы заметите масло, где цилиндр и шток соединены, значит с амортизатор потек. Шток может деформироваться после удара или же сальник изношен. Если ваш амортизатор – газовый, вы не увидите следы масла. Для проверки его работы сделайте сжатие, а затем — расжатие, предварительно освободив от рычага снизу.
Если состояние амортизатора удовлетворительное, то его можно сжать при сильном усилии с помощью двух рук. Рекомендуется также сравнение амортизаторов с обеих сторон: тот, который можно сжать, прикладывая меньше усилий, является более изношенным. В моторном отсеке проверьте амортизаторные подушки, которые обычно прикреплены к арке (колесной). Необходимо заменить подушки, если они выработаны или же рассохшиеся.
Диагностика ступицы
При осуществлении проверки подшипника ступицы, снимите колесо. Затем перемещайте ступицу горизонтально и вертикально, и, если присутствует люфт, необходимо заменить данный подшипник, так как он изношен. Это делать не обязательно, но желательно.
Диагностирование стоек стабилизатора ВАЗ 2101-2107
При диагностировании стоек стабилизатора заедте на яму или эстакаду, так как колеса должны испытывать нагрузку. В случае, если вы чувствуете какое-либо смещение или же проскакивание при тряске пальца каждой стойки сверху и снизу, а также какой-либо хруст или слабые щелчки, то стойки необходимо заменить. К тому же, если сайлентблоки на стойках изношены, также рекомендуется заменить стойки на новые.
Обратите внимание на соединения резьбы во время проверки ходовой на данных моделях авто ВАЗ. Подтяните их и проверьте пыльники, если они имеют дефекты, то также их замените
Особенно, если вы производите замену соседних деталей, также поменяйте гайки, шайбы, болты, пальцы и шплинты. Не забудьте заменить хомуты, если вы решили заменить пыльники.
Механическая обработка нового седла
На новом установленном седле надо нарезать фаску. Лучше всего это сделать на специализированном станке, так получится обработать наиболее точно. Это реализуется благодаря жёсткой центровке резца, чего невозможно добиться используя ручные шарошки.
Но если в вашей местности нет подобного оборудования, шарошки- это всё, на что вы можете рассчитывать. Если есть поблизости металлообрабатывающий цех, можно попробовать обработать клапана на фрезерном станке, результат вполне сойдёт.
На седле надо нарезать три кромки- внешнюю, внутреннюю и сверху них центральную, самую узкую, по которой седло будет соприкасаться с клапаном.
Не нашли интересующую Вас информацию? на нашем форуме.
12.2.1. Проверка и правка остова
Основные размеры для
проверки точек крепления агрегатов
|
|
| 0 – базовая линия; 1 – верхнее крепление радиатора; 2 – крепление картера рулевого механизма и маятникового рычага; 3 – ось педалей тормоза и сцепления; 4 – центр рулевого механизма; 5 – центр заднего колеса; 6 – крепление амортизаторов задней подвески; 7 – заднее крепление глушителя; 8 – переднее крепление глушителя; 9 – крепление поперечной штанги задней подвески; 10 – ось задних колес; 11 – крепление верхних продольных штанг задней подвески; |
12 – крепление нижних продольных штанг задней подвески; 13 – центр переднего колеса; 14 – точки крепления поперечины передней подвески; 15 – крепление стабилизатора поперечной устойчивости; 16 – нижнее крепление радиатора; 17 – ось автомобиля; 18 – верхнее крепление радиатора; 19 – заднее крепление силового агрегата; 20 – крепление ручного тормоза; 21 – крепление опоры карданного вала; 22 – крепление амортизаторов задней подвески |
Установка для контроля
и ремонта кузовов с приспособлением для правки
|
|
| 1 – рама установки; 2 – кузов автомобиля; 3 – кронштейн крепления поперечины передней подвески; |
4 – кронштейн крепления стабилизатора поперечной устойчивости; 5 – приспособление для правки со стрелкой и гидравлическим устройством |
Контрольные точки
проверки пола кузова
|
|
| 1 – пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 – центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага; 3 – пересечение центров передних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 4 – пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 5 – центр осей болтов крепления нижних продольных штанг; 6 – центр осей болтов крепления верхних продольных штанг; 7 – пересечение оси болта крепления поперечной штанги с кронштейном кузова; 8 – пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя; |
9 – центр осей передних болтов крепления стабилизатора поперечной устойчивости; 10 – пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 – центр передних технологических отверстий лонжеронов переднего пола; 16 – центр заднего технологического отверстия усилителя заднего пола; |
Справочные линейные
размеры проемов дверей
|
|
Справочные линейные
размеры между центральными стойками
|
|
Справочные линейные
размеры проемов ветрового окна и капота
|
|
Справочные линейные
размеры проемов заднего окна и крышки багажника
|
|
4–2 3 3 4–2
Диагностика сцеплении ВАЗ 2101-2107
Проверку лучше начать с педали сцепления в модели ВАЗ. Педаль должна свободно двигаться с размахом 4 сантиметра. Если педаль недостаточно свободна ходит, это, и есть причина. В таком случае вы должны наладить и отрегулировать педаль сцепления, затем переходите к проверке цилиндра сцепления. Его толкатель должен двигаться свободно. Также проверьте, не протекает ли цилиндр. Также проведите проверку натяжения троса в сцеплении и проверьте, отрегулирована ли она. Если после всех этих действий вы все-таки слышите посторонние шумы, то проблема может крыться в износе сцепления, тогда обратитесь к специалистам.
О переключении передач
Если есть проблемы с переключением любых передач на данных моделях авто, то ищите неисправности в коробке передач или кулисе. Поэтому желательно проверить исправность и работу кулисы и рычага. Лучше всего начать с проверки рычага коробки передач.
Проблема может крыться в разболтанности рычага коробки. В таком случае снимите кожух, прикрывающий рычаг и подтяните его крепления. В случае, если детали не новые, они могут быть изношенными. Тогда подтяжка не даст нужного результата и нужно будет заменить изношенные запчасти новыми.
Если вы чувствуете люфт, когда переключаете передачи, это может означать проблемы с карданом кулисы. Заводские кулисы вообще очень часто изнашиваются и поэтому лучше замените деталь на новую. Если вы решили заменить кардан кулисы вам нужно разъединить шток и кулису, а затем убрать пыльник. Чтобы определить, есть ли люфт, постарайтесь пошатать шток от кардана. Если люфт есть, вам нужно поменять кулису на новую.
В общем, коробка передач – это сложная часть ВАЗа, и при посторонних звуках старайтесь обращаться к профессионалам, потому что не всегда удается правильно определить причины неисправностей.
Видео
В следующем видео происходит замена седла клапана с использованием жидкого азота:
В первую очередь, выражаю большую благодарность за помощь, предоставленый гараж с необходимой оснасткой моему другану Демичу (Demid91), спасиб бро)
Теперь дело за запрессовкой седел, для этого использовали уже опробованный и запатентованный Демичем способ «электрическая плитка-огнетушитель», а если у кого с этим проблеммы увидемся в суде… Сам процесс: греем голову(не свою а блока цилиндров) градусов до 90, а седла охлаждаем углекислотным огнетушителем(-70 гр по цельсию) запрессовывем оправками сделанными из доработанных старых клапанов.
Но как в нашем деле и пологается без косяков ни как: 7-ое седло скалывась 2 раза, 1седло пошло не соостно и лопнуло, на следующий день все было исправленно и все седла были на своих местах.
Порядок регулировки клапанов ВАЗ 2101-2107
Сначала подготавливаем автомобиль:
- подождать пока двигатель остынет, если он работал;
- поставить машину на ровное место;
Порядок регулировки клапанов:
-
- Снять крышку воздушного фильтра и сам фильтр.
- Отсоединить трубки крепления фильтра и демонтировать крепление.
- Снимаем тросик управления воздушной заслонки (подсос).
- Снять тягу дроссельной заслонки.
- Выкручиваем гайки крепления клапанной крышки и снимаем ее.
- Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
- Снимаем крышку трамблера (распределителя).
- Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
- Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
- После совпадения меток приступаем к настройке зазоров клапанов.
Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107. Угол проворота коленчатого вала Регулируемые клапана 8 и 6 180 4 и 7 360 1 и 3 540 5 и 2 Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.
- Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
- Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
- На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
- Далее, проделываем то же самое с 6-м клапаном.
- Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
- После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.
Выбор гаражных мастеров: простой и безопасный способ
Стачиваем фрезой седло насквозь с одного края. Седло ослабнет, потеряет натяг и само выпрыгнет из посадочного отверстия, даже не придётся его насквозь точить, доходя до посадочной плоскости, когда останется чуть меньше, чем 0,5 мм натяга уже не хватает, чтобы удержаться. Разомкнув кольцо, седло больше не сможет сопротивляться.
Фреза для дрели продаётся в любом строительном магазине, стоит не дороже, чем сверло, поэтому данный метод такой доступный.
Теперь, когда седло извлечено, надо подумать, что мы будем туда вставлять.
Заготовка седла клапана
Для всех популярных моторов предлагаются заготовки сёдел клапанов, как стандартных размеров, так и ремонтных, с увеличенным внешним диаметром. Для редких двигателей заготовки надо заказывать или изготавливать на заказ.
Такие заготовки достаточно дешёвые, если не нашлось для какого-то мотора, можно подобрать по размеру из имеющихся наименований. Но и не забывайте, что фирмы, производящие детали двигателя (Kolbenschmidt), в частности клапана, производят ещё и сёдла тех же размеров, так что спрашивайте в магазинах вашего города. После установки седло надо будет обработать- нарезать фаску под клапан.
12.2.1. Проверка и правка остова
Основные размеры для
проверки точек крепления агрегатов
|
|
| 0 – базовая линия; 1 – верхнее крепление радиатора; 2 – крепление картера рулевого механизма и маятникового рычага; 3 – ось педалей тормоза и сцепления; 4 – центр рулевого механизма; 5 – центр заднего колеса; 6 – крепление амортизаторов задней подвески; 7 – заднее крепление глушителя; 8 – переднее крепление глушителя; 9 – крепление поперечной штанги задней подвески; 10 – ось задних колес; 11 – крепление верхних продольных штанг задней подвески; |
12 – крепление нижних продольных штанг задней подвески; 13 – центр переднего колеса; 14 – точки крепления поперечины передней подвески; 15 – крепление стабилизатора поперечной устойчивости; 16 – нижнее крепление радиатора; 17 – ось автомобиля; 18 – верхнее крепление радиатора; 19 – заднее крепление силового агрегата; 20 – крепление ручного тормоза; 21 – крепление опоры карданного вала; 22 – крепление амортизаторов задней подвески |
Установка для контроля
и ремонта кузовов с приспособлением для правки
|
|
| 1 – рама установки; 2 – кузов автомобиля; 3 – кронштейн крепления поперечины передней подвески; |
4 – кронштейн крепления стабилизатора поперечной устойчивости; 5 – приспособление для правки со стрелкой и гидравлическим устройством |
Контрольные точки
проверки пола кузова
|
|
| 1 – пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 – центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага; 3 – пересечение центров передних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 4 – пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 5 – центр осей болтов крепления нижних продольных штанг; 6 – центр осей болтов крепления верхних продольных штанг; 7 – пересечение оси болта крепления поперечной штанги с кронштейном кузова; 8 – пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя; |
9 – центр осей передних болтов крепления стабилизатора поперечной устойчивости; 10 – пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 – центр передних технологических отверстий лонжеронов переднего пола; 16 – центр заднего технологического отверстия усилителя заднего пола; |
Справочные линейные
размеры проемов дверей
|
|
Справочные линейные
размеры между центральными стойками
|
|
Справочные линейные
размеры проемов ветрового окна и капота
|
|
Справочные линейные
размеры проемов заднего окна и крышки багажника
|
|
4–2 3 3 4–2
Правка шлифовального камня
Выбранный для работы шлифовальный камень закрепляется на оправке. На шпиндель станка для правки шлифовального камня наносится капля масла и оправка с установленным на ней шлифовальным камнем устанавливается на шпинделе. Алмазный карандаш регулируется так, чтобы он выступал из держателя не более чем на 3/8 дюйма. Станок для правки шлифовального камня юстируется под заданный посадочный угол седла. Сверху к оправке шлифовального камня присоединяется привод, с помощью которого оправка с установленным на нем шлифовальным камнем приводится во вращение. Алмазный карандаш выставляется так, чтобы алмаз едва касался поверхности шлифовального камня. Карандаш медленно перемещается вдоль рабочей поверхности вращающегося камня, снимая тончайший слой материала. При такой правке получается чистая, ровная поверхность. Правку камня необходимо выполнять при каждой установке его на оправку, перед началом обработки каждого седла и в процессе работы, по мере износа камня, когда ухудшается чистота шлифованной поверхности.
Существует хорошее правило — вычищать седло клапана перед шлифовкой. Это позволяет предохранить поверхность шлифовального камня от загрязнения. После очистки в направляющую втулку клапана устанавливается пилот. На конец пилота наносится капля масла для смазки оправки шлифовального камня. Оправка с закрепленным на ней камнем, прошедшим правку, надевается на направляющий стержень. Привод оправки должен быть закреплен так, чтобы не оказывать своим весом давления на инструмент. Это необходимо для того, чтобы частицы абразива и сошлифовываемого металла выдувались из промежутка между шлифовальным камнем и седлом — в таком случае шлифование идет быстро и гладко. Шлифование выполняется короткими циклами — примерно по десять оборотов камня. После каждого цикла шлифования оправка с камнем поднимается над седлом и проверяется качество поверхности седла. Поверхность отшлифованного седла должна быть блестящей и гладкой по всей площади, и на ней не должно оставаться раковин или неровностей.
При высокочастотной закалке седла выпускного клапана часто происходит закалка части седла впускного клапана. Для того чтобы добиться концентрической формы седла иногда приходится чуть прижимать шлифовальный камень к седлу, чтобы прошлифовать его закаленный участок. Прежде чем завершить работу, прошлифованное седло проверяют с помощью микрометрического нутромера с циферблатной шкалой на соосность — отклонение от соосности не должно превышать 0,002 дюйма (0,05 мм). Проверка соосности седла с помощью микрометрического нутромера очень важна. Максимально допустимая не соосность составляет 0,002 дюйма. Микрометрический нутромер с циферблатной шкалой измеряет величину не соосности седла клапана и направляющей втулки.
