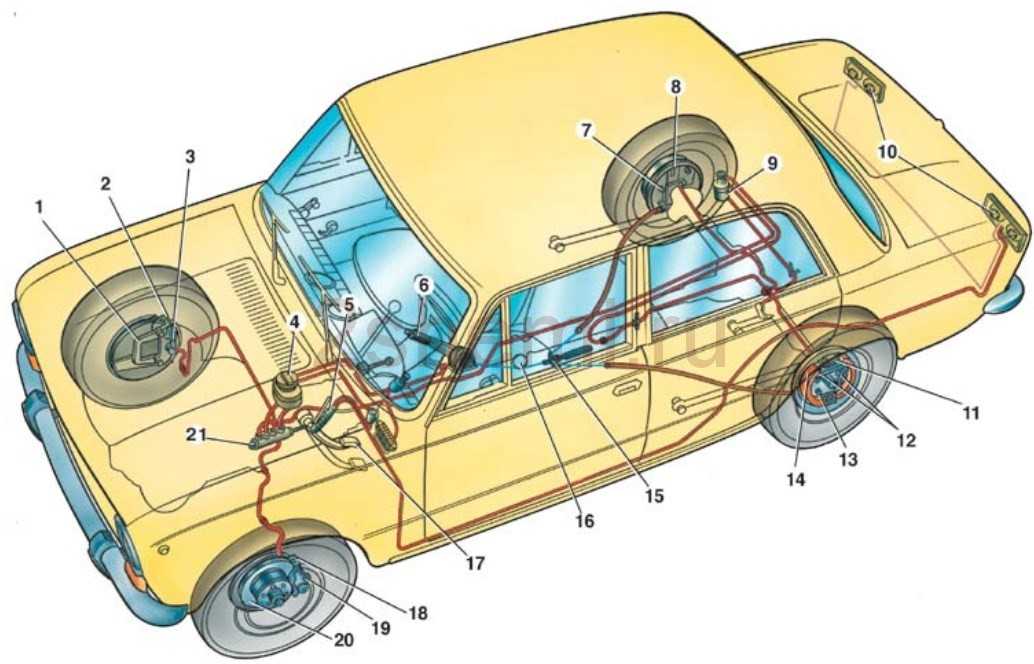

Реле стеклоочистителя ваз 2101 1970-1985

Какой двигатель можно поставить на ВАЗ 21011 вместо заводского

ВАЗ 21011 — отличный вариант для любителей тюнинга, так как машина имеет такую простую конструкцию, что вполне возможно без серьёзных доработок превратить её во что угодно. То же самое касается и моторного отсека: любители могут установить более мощный мотор, не прибегая к помощи специалистов автосервиса.

Двигатели от ВАЗов

Разумеется, это лучший способ оптимизировать свою «копейку», так как «родственные» движки практически по всем параметрам подойдут к ВАЗ 21011. Оптимальными для установки считаются моторы от 2106, 2107, 2112 и даже от 2170

Важно, что они подойдут к креплениям «копейки» и оптимально сойдутся с коробкой переключения передач

Силовые агрегаты от иномарок

Практически без каких-либо переделок на «копейку» можно установить бензиновые моторы 1.6 и 2.0 от Fiat.

Если хочется более креативного подхода, то допускается и установка силовых агрегатов от Renault Logan или Mitsubishi Galant. Однако эти движки потребуется ставить в комплекте с коробкой передач.

Исторический экскурс

Первенец Волжского автозавода ВАЗ 2101 впервые появился на отечественных дорогах в 1970 году. Тогда с апреля про декабрь собрали более 21 000 автомобилей, а в 1974 году годовой выпуск составил более 370 тысяч автомобилей.

Габаритные размеры ВАЗ 2101

Автопроизводитель постоянно совершенствовал модель, и в результате на свет появился ВАЗ 21011, на который:

1. Устанавливался более мощный мотор объемом 1,3 л (у ВАЗ 2101 – объемом 1,1л);
2. На задние стойки вынесли вентиляционные решетки салона;
3. Устанавливались повторители поворотов и стоп-сигналы со специальными отражателями.

Кроме упомянутой модификации ВАЗ 21011 автопроизводитель выпустил модель ВАЗ 21013, а основным отличием был:

Предохранители и реле ВАЗ 2101

расшифровка предохранителей ваз 2101.

№ предохранителя	Предназначен для защиты:
1 (16А)	Плафонов освещения салона, патрона подключения переносной лампы, прикуривателя, звуковых сигналов, стоп-сигнала
2(8А)	Стеклоочистителя и электровентилятора отопителя, электродвигатель стеклоомывателя
3 (8А)	Дальнего света левой фары, контрольной лампы включения дальнего света фар
4 (8 А)	Дальнего света правой фары
5 (8А)	Ближнего света левой фары
6 (8А)	Ближнего света правой фары
7 (8А)	Габаритного света левой фары либо габаритного света левого подфарника, контроль­ной лампы включения габаритного света правого (габаритного) заднего фонаря, левой лампы освещения -номерного знака, лампы освещения багажника, ламп освещения комбинации приборов
8 (8А)	Габаритного света правой фары (либо габаритного света правого подфарника), левого (габаритного) заднего фонаря, правой лампы освещения номерного знака, подкапот­ной лампы, лампы освещения гнезда прикуривателя
9 (8А)	Контрольной лампы давления масла в двигателе, указателя температуры жидкости системы охлаждения, указателя уровня топлива с контрольной лампой резерва топлива, контрольной лампы включения стояночного тормоза и недостаточного уровня тормоз­ной жидкости в бачке, лампы освещения вещевого ящика, указателей поворотами соот­ветствующей контрольной лампы, контрольной лампы заряда аккумуляторной батареи, реле контрольной лампы заряда фонаря заднего хода
10 (8А)	Обмоток регулятора напряжения и возбуждения генератора

Признаки необходимости регулировки карбюратора

Устройство карбюратора на автомобиле ВАЗ-2101 достаточно простое. Оно может незначительно отличаться в зависимости от модели автомобиля. Понять, что пора настроить этот узел просто. Основными признаками являются следующие факты:

1. Мотор глохнет на холостых оборотах.
2. Свечи зажигания залило или образовался нагар, что не позволяет осуществить легкий старт мотора.
3. Увеличение расхода топлива или его утечка (см. таблицу расхода топлива для карбюраторных автомобилей).

В этом случае потребуется тщательная проверка всей системы. В некоторых случаях перечисленные выше неисправности связаны с иными сбоями в узлах и механизмах.

Настраивать карбюратор рекомендуется раньше, чем появятся первые признаки неисправности. Устройство этого узла требует проведения регулировки через каждые 8 тыс. км пробега. Эту процедуру нужно проводить не реже, чем раз в год, даже если автомобиль эксплуатируется редко.

Перед началом работы нужно провести при необходимости ремонт проводки, трамблера и очистку свечей зажигания. Существует несложная технология, как правильно отрегулировать карбюратор на ваз 2101.

Регулировка карбюратора ВАЗ 2101

Хорошая работа двигателя напрямую зависит от того, насколько качественно его отрегулировали. Без проведения этих действий вы не сможете насладиться ездой на вашей машине без перебоев и неожиданностей. Итак, настройку карбюратора необходимо проводить для нормального функционирования вашего двигателя

От работы двигателя напрямую зависит не только скорость и мощность вашего любимого авто, но и, что немаловажно в наши дни, расход бензина!

Если настройка проведена неправильно либо вообще вы не посчитали нужным провести данные манипуляции, то вам придется переплачивать за расход топлива. Однако есть и хорошая новость – часто настраивать карбюратор вам не придется. Эту процедуру нужно проводить редко, главное правильно! Для начала прочистите его каналы, помойте ваш карбюратор (он тоже любит быть чистым), установите на него новые жиклеры. Все! Небольшие три действия – и ваш карбюратор «счастлив». А вам всего лишь время от времени будет нужно менять воздушные и топливные фильтры.

Единственный недостаток – это качество запчастей, которые вы покупаете на рынке, ведь вам могут попасться детали плохого качества. Это способно привести к перебоям в системе впрыска топлива. Поэтому помните поговорку «жадный платит дважды», и, если имеете возможность приобрести качественные запчасти, непременно сделайте это! Порадуйте вашу машину и сохраните свои нервы.

Карбюратор на автомобиле ваз 2101 требует периодической настройки и регулировки. В противном случае двигатель не будет стабильно работать на холостом ходу, при разгоне. Также могут появиться трудности с запуском. Настройка карбюратора требует определенных знаний. Однако зная технологию, как происходит регулировка карбюратора ваз 2101 или как ее называют в простонародье «Копейки», выполнить всю процедуру можно своими руками.

Что представляет собой инжектор

Данное изобретение хорошо закрепилось, и, начиная с 80-х годов, его используют по сей день. На своих «Жигулях» вы можете встретить различные виды карбюраторов, особенно если мы говорим о старушке «Копейке». В целом они не обладают явными отличиями. Например, первые две представленные модели имеют клапан разбалансирующий поплавковую камеру. Карбюратор Озон берет свое начало с 1980 года, его модель – 210-1107010-20. Вы наверняка заинтересовались, чем же он необычным отличается от своих сородичей, упомянутых выше.

Отличие карбюратора Озон:

• к вакуумному регулятору распределения зажигания появилась трубка для отбора разрежения;
• добавился пневматический привод дроссельной заслонки вторичной камеры;
• изменился диаметр жиклеров.

Тюнинг глушителя

Выхлопная система автомобилей ВАЗ «классической» серии (2101–2107) состоит из трех частей: приемной трубы («штанов»), резонатора и глушителя.

Прямоточный глушитель: устройство, преимущества, установка

Многие обладатели «копеек» не оставляют без усовершенствований и выхлопную систему автомобилей, заменяя стандартный глушитель на прямоточный, или же просто добавляя его к уже имеющемуся, добиваясь эффекта «двойного выхлопа» и сопутствующего ему характерного низкого рёва.

Чем отличается прямоточный глушитель от обычного? Стандартный глушитель состоит из многочисленных резко изгибающихся перегородок и трубок. Проходя по ним, отработанные газы вынуждены менять направления, из-за чего падает давление, звук становится тише, а токсичность — уменьшается.

В прямоточном же глушителе трубы, как следует из самого названия, прямые, изгибы сглажены, перегородок нет, а сварных швов меньше. Это позволяет отработанным газам двигаться свободно.

Готовый прямоточный двигатель можно приобрести в магазине запчастей; обойдется это удовольствие в полторы-три тысячи рублей. Большинство моделей можно установить, не прибегая к сварке. Впрочем, некоторые умельцы изготавливают прямоточные глушители самостоятельно, используя для этого старые неповрежденные глушители и трубы, или же ограничиваясь только последними.

Видео: прямоточный глушитель своими руками

Когда «копейке» нужны новые «штаны»

Приёмная труба ВАЗ 2101 получила название «штаны» за характерную конструкцию: две соединенные по краям длинные трубы напоминают штанины.

Производить замену приёмной трубы нужно, когда в ней образовывается сквозное отверстие, и она начинает пропускать воздух. Дело в том, что по трубе циркулируют отработанные газы, температура которых может достигать 300–500 градусов, что со временем повреждает даже металл.

Кроме того, «копейке» нужно менять «штаны» в случае деформации впускной трубы.

Труба расположена под днищем автомобиля в передней его части.

Чтобы заменить приёмную трубу на ВАЗ 2101, нужны следующие инструменты:

• гаечный ключ «на 13» (желательно удлинитель с накидной головкой соответствующего размера);
• карданный шарнир;
• штангенциркуль;
• металлическая линейка.

Важный момент: замену следует производить только на остывшем двигателе; в противном случае есть риск получить ожоги — ведь, как было сказано выше, трубы в выхлопной системе могут раскаляться до нескольких сотен градусов.

Чтобы заменить приёмную трубу, нужно:

Установку производить в обратной последовательности.

Таким образом, запасшись небольшим количеством времени и денег, вы сможете не только улучшить технические характеристики своего автомобиля, но и придать ему индивидуальный, уникальный вид. Подробнее обо всех способах тюнинга ВАЗ 2101 читайте на нашем сайте.

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 2101 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

Звуковые сигналы 2101

1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор VAZ 2101.

Схема стеклоочистителя

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла; 9 – блок предохранителей.

Полезное: Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Вентилятор отопителя Жигули

1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.

Схема блока зажигания

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Положение ключа	Контакт под напр.	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«30″-«16»

Масло

Вытащите щуп , и рассмотрите масло, разотрите его . Светлое масло говорит о том, что его буквально только что поменяли, если масло немного темное, но без всяких посторонних вкраплений – это норма. Если же вкрапления имеются (черные или блестящие), то это не совсем хорошо . Черные говорят о плохом качестве масла, возможно, его редко меняли или лили масло плохое, блестящие вкрапления могут свидетельствовать об износе блока цилиндров .

Итак, не торопясь, в течение трех-пяти минут можно составить представление о состоянии двигателя, используя вот такие мои рекомендации, причем, это будет довольно точная картина. Провести диагностику двигателя б/у автомобиля можно еще вот такими способами .

Картерные газы

При износе компрессионных колец последние не в состоянии хорошо удерживать компрессию, и много картерных газов будут прорываться внутрь картера , из-за этого давление растет. Стоит открутить крышку маслозаливной горловины и поместить ее на горловину, при этом не закручивая, то вырывающиеся газы не должны переворачивать крышку . От потока газов она может немного ходить и даже подпрыгивать, но не опрокидываться, если этого не происходит, значит – компрессия нормальная, изношенность стенок блока цилиндров, а также колец не настолько высокий.

Кроме того, есть смысл приподнять крышку при работающем двигателе – больше количество масла не должно выплескиваться . Если есть пара капель – это не страшно, но если из горловины летят потоки масла или идет синий дым, это свидетельствует о сильной изношенности колец или стенок блока. Белый дым – это нормально, синий – нет .

Инструкция по демонтажу

Вкратце рассмотрим процесс демонтажа приборной панели на примере авто девятой модели:

1. В первую очередь, открывается капот и отключается аккумулятор.
2. Далее, на верхней части накладки щитка имеются два винта, их следует выкрутить.
3. Затем производится демонтаж самой накладки.
4. Теперь осуществляются работы с щитком. Устройство извлекается из посадочного места, от него отключаются все подводящие к нему провода.
5. Приборка извлекается из места монтажа, для ее проверки используется диагностическое оборудование, если в этом есть необходимость, осуществляется ремонт. Дальнейшая установка осуществляется в обратном порядке (автор видео о снятии приборки — канал В гараже).

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик температуры охлаждающей жидкости? Он располагается в выпускном патрубке головки блока цилиндров, более подробно смотрите на фото ниже:

Примечание! На фото в руке у человека находится сам датчик, а красной стрелкой указано отверстие, в которое он устанавливается!

Когда нужно менять датчик температуры охлаждающей жидкости? Он подлежит замене, при: • А так же при неисправности датчика, будет нарушена работа самого двигателя, а именно будет затруднен его пуск в холодную погоду.

• А в слишком теплую погоду, когда двигатель у автомобиля нагреется до высокой температуры, при неправильной работе датчика, двигатель может потерять свою мощность, а так же со всем этим может увеличится расход топлива.

Как заменить датчик температуры охлаждающей жидкости «ДТОЖ», на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва из радиатора охлаждения двигателя, слейте всю охлаждающую жидкость. (Как слить жидкость из радиатора, вы сможете прочесть на нашем же сайте, в статье: «Замена охлаждающей жидкости»)

2) Далее отсоедините клему «-», с аккумуляторной батареи, для того что бы избежать короткого замыкания при работе с датчиком. (Как отсоединить клему «-», см. в статье: «Замена аккумулятора», в пункте «1»)

3) Следом отсоедините колодку проводов, которая подсоединяется к датчику.

4) Затем когда колодка проводов будет отсоединена, воспользуйтесь гаечным ключом, и при помощи него полностью выверните датчик.

5) И после чего извлеките датчик из отверстия, которое находится в выпускном патрубке головки блока цилиндров.

Установка: 1) В самом начале установите новый датчик температуры охлаждающей жидкости, в отверстие выпускного патрубка, и после чего заверните его при помощи гаечного ключа, до упора.

2) Теперь после установки датчика, подсоедините к нему колодку проводов.

3) А после чего залейте охлаждающую жидкость в радиатор, пользуясь для этого все той же статьей, по «Замене охлаждающей жидкости».

4) И в завершение операции, в обратном порядке снятию, подсоедините клему «-» к аккумулятору.

Проверка датчика температуры охлаждающе жидкости, на работоспособность:

Примечание! При проверке датчика на работоспособность, обязательно запаситесь мульти-метром, потому что без него проверка будет просто невозможна!

1) Для того что бы проверить датчик на работоспособность, снимите его сперва с автомобиля, а после снятия, поместите его в какую ни будь емкость, которая заранее будет наполнена охлаждающей жидкостью.

Примечание! В виде сосуда можно использовать что угодно, но самые часто используемые вещи в народе, это любой ненужный чайник, или же большая кружка!

2) Далее когда сосуд подготовлен, нагрейте в нем охлаждающую жидкость, до определенной температуры, и после чего в опустите в него датчик, к которому будет заранее подключен мульти-метр. (см. фотографию в самом низу статьи, там будет приведена таблица, в которой будет указано значение температуры, и показания мульти-метра, которые при этой температуре должны быть!)

Примечание! Что бы более точно убедится работает датчик или нет, то в таком случае нагревайте охлаждающую жидкость при различных значениях температуры!

Фотография таблицы, о которой говорится в статье: • Вот по этой таблице, вы и должны мерить сопротивление датчика что бы понять работает он или нет.

Примечание! Левый столбик в таблице указывает на температуру охлаждающей жидкости, а правый столбик указывает на значение, которое должно у вас будет появится на мульти-метре, после того как вы опустите датчик в сосуд с охлаждающей жидкостью!
