Особенности проведения работ на ВАЗ-2121 «Нива»
Что касается ВАЗ-21213 «Нива», то у этого авто есть свои особенности. И хоть система на этом авто – двухконтурная, но она отличается от остальных автомобилей ВАЗ.
На этом внедорожнике один контур объединяет все 4 тормозных механизма, а второй – только передних колес. Чтобы контуры были независимыми, на «Ниве» используется блочный суппорт впереди, к которому подходит два тормозных шланга, соответственно имеется и два штуцера для прокачки.
Прокачка тормозов на «Ниве» делается по такой последовательности: сначала выгоняется воздух из заднего правого механизма, затем из заднего левого. Далее прокачиваются общий контур на передних тормозах – сначала правый, потом левый (принцип удаленности колеса от главного цилиндра)
При этом важно не попутать штуцера – верхний из них отвечает за общий контур, именно его и следует использовать
Только потом прокачивается контур передних тормозов, для чего применяется нижний штуцер. Здесь уже последовательность прокачки роли не играет, можно начинать как с левого, так и с правого механизма.
А вот на Chevrolet-Niva такая конструкция тормозов не используется. Там установлена обычная диагональная двухконтурная система, поэтому последовательность прокачки идентична процессу на автомобилях ВАЗ-2108 и выше.
Тормоза ВАЗ «Классика» — устройство, особенности и работа
Автомобили ВАЗ «Классика» (модели с 2101 по 2107) оборудовались традиционной тормозной системой с гидравлическим приводом. Об этом типе тормозов мы неоднократно писали, поэтому здесь расскажем лишь об основных моментах. В данной системе усилие, необходимое для срабатывания установленных на колесах тормозных механизмов, создается с помощью главного тормозного цилиндра при нажатии водителем на педаль. Повышенное давление от главного цилиндра по магистралям передается к колесным цилиндрам, которые сдвигают (в дисковых тормозах) или раздвигают (в барабанных тормозах) колодки.
Колеса автомобилей ВАЗ-2101 – 2107 оснащаются двумя типами тормозных механизмов:
Современные дисковые тормоза — на передних колесах;
Оба этих механизма относятся к фрикционным тормозам, то есть — к тормозам, основанным на силе трения между подвижными и неподвижными деталями. Отличие дисковых и барабанных тормозов заключается в положении, форме взаимодействии этих деталей.
Колодки тормозные ЛАДА Largus RENAULT Logan задние барабанные (228х42мм) (4шт.) BOSCH
Но почему выбрано такое решение — разные типы тормозных механизмов на передней и задней оси? Причин здесь несколько. Во-первых, в то время (разработка автомобилей этого семейства велась в 1970-х годах) дисковые тормоза были еще редкостью, а, во-вторых, более привычные (хотя и менее эффективные) барабанные тормоза обеспечивали достаточную надежность торможения заднеприводного легкового автомобиля небольшой массы. Так что выбранное решение несколько снижало стоимость производства и обслуживания автомобиля.
Независимо от типа тормозного механизма, его привод осуществляется посредством установленных на колесах небольших гидравлических цилиндров. Рост давления в тормозной системе заставляет поршни (которые представляют собой цилиндры, вставленные в суппорты или в полые трубки) приводят колодки в движение, обеспечивая торможение. При понижении давления поршни под действием пружин возвращаются в исходное положение, растормаживая колеса.
Тормозная система ВАЗ «Классика» обладает высокой надежностью, так как она состоит из двух независимых гидравлических контуров, дублирующих друг друга. Такая схема обеспечивает работоспособность тормозов при неисправности одного из контуров, а выход из строя сразу двух контуров — ситуация маловероятная.
Подготовка к установке усилителя тормозов и выбор деталей
Усилитель тормозов вакуумного типа (в дальнейшем ВУТ) был взят от ВАЗ 2108, однако существует и множество других вариантов. Но, следуя его примеру, лучше не стоит брать ВУТ от нивы-шевроле или лады калины, так как существует шанс получить чересчур мягкую и неинформативную педаль. Далее перечислим все нужные детали:
Кронштейн вакуумного усилителя ВАЗ 21213, для установки на кузов. Вакуумный усилитель тормозов от ВАЗ 2108, 2114, 21213 — ДААЗ 2108-3510010-01.
Три тройника тормозной системы классического Авто ВАЗ 2101 – 3506091. Главный тормозной цилиндр для автомобиля ВАЗ 21213 – 3505009.
Несколько трубок тормозных цилиндров классических ВАЗ 2101 –2107, (лучше брать медные, за счет более легкому изгибанию).
Передняя левая тормозная трубка для ВАЗ 2108, опять же лучше использовать медную. Четыре шайбочки 0,0х16,0 — 1,0 цит 102844 60. Шланг тормозного бачка (на тот случай, если не хватит стандартного). Сливная пробка радиатора, 11903111 м10 х 1.25 –в количестве 4-х штук.
Похоже, что все, хотя предусмотреть все просто нереально.
Установка ВУТ для ВАЗ 2101
В самом начале установки возникли трудности. Для нормальной работы усилителя тормозов работающего по вакуумному принципу нужен отбор разрежения. В классических моделях, начиная от ВАЗ 2103, данные условия осуществляются при помощи штуцера во впучкном коллекторе, в конструкции автомобиля ВАЗ 2101 этот штуцер не предусмотрен. Существует два решения проблемы:
Просверлить отверстие, прорезать резьбу и искать либо вытачивать штуцер. Воспользоваться впускным коллектором модели ВАЗ 2103 и выше.
Трудность под номером два – близко расположенный кронштейн ВУТ к главному цилиндру сцепления (ГЦС). Проблема устраняется с помощью замены родного педального узла на педальный узел от ВАЗ 2103, или благодаря доработке кронштейна. В данном примере был выбран вариант под номером два, так как не хотелось морочиться с заменой педали.
Установка началась предварительной примеркой кронштейна
Стоит обратить внимание на то, как расположено окно на кронштейне – оно должно быть направленно в сторону ГЦС. Следующим шагом – мы извлекаем шпильку, предназначенную для крепления педального узла, на фото она отмечена стрелкой
Демонтируем с помощью зубила и молотка
ШПИЛЬКА, ОТМЕЧЕННАЯ СНИЗУ, НЕ УДАЛЯЕТСЯ!!!
Далее приставляем кронштейн, размечаем и просверливаем отверстия для его крепления, должно получиться что-то подобное:
Так как ребра на педальном узле не дают возможности притянуть кронштейн – внимательно смотрим и убираем указанные шпильки:
Также необходимо еще просверлить “зеркальные” отверстия для крепления самого ВУТ:
- Чтобы деталь прилегала к кузову плотно – небольшой штришок:
- После выполнения этих операций, была обнаружена проблема, связанная с длинной штока ВУТ.
- Для решения проблемы необходимо подложить шайбу между кронштейном и вакуумным усилителем, а еще смонтировать поверх гайки на шпильку для крепления кронштейна.
Синяя штуковина установленная внутри кронштейна – это самая обычная пластиковая бутылка, проклеенная изолентой изнутри. Вы спросите для чего? Она расположена там в замен пыльника штока вакуумного усилителя тормозов, который, кстати, можно купить
Еще нужно обратить внимание на то, что присутствует зазор между ГЦС и ВУТом:
Далее Вас поджидает проблема, связанная с установкой вакуумного усилителя на «копейку». Её суть заключается в том, что у ВАЗ 2101 имеется палец, который фиксируется шплинтом, в то время как на ВАЗ 2108 шток рогаткой обхватывает педаль.
- Проблема решается доработкой диаметров при помощи дрели, это понятно, а вот лепестки просто сгибаем по направлению друг к другу и получаем что-то похожее на это:
- Подключение трубопроводов тормозной системы
- Было решено подключить передние тормоза к первому контуру, задние ко второму.
- Далее все соединяем трубками при помощи тройников, в которых один из выходов, и тройник используется просто как соединительный элемент.
- К записи прилагается схема соединений, с небольшой поправкой:
Первоначально было решено использовать второй контур так, как указано в схеме, но тщательно все обдумав, было принято решение этого не делать. Решение было принять в связи с тем, что в случае, указанном на схеме, возможен эффект перетормаживания задних колес, соответственно, было решено воспользоваться только одним выходом.
Если Вы все собрали, то следует залить тормозную жидкость и прокачать систему!
ОСТРОЖНО!!!! Есть возможность, что любые изменения конструкции тормозной системы негативно скажутся на работе тормозов автомобиля и личной безопасности водителя и пассажиров. Автор данного материала и его исходника, ответственности за совершаемые Вами действия не несет!
Другой вариант схемы VAZ-2101
Наружное освещение
1 – Фары 2101 2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода
Включение фар 2101
1 – фары VAZ 2101; 2 – аккумуляторная батарея; 3 – генератор; 4 – блок предохранителей; 5 – переключатель света фар; 6 – выключатель наружного освещения; 7 – выключатель зажигания; 8 – контрольная лампа дальнего света фар в комбинации приборов
Указатели поворота
1 – подфарники VAZ 2101; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари
Звуковые сигналы 2101
1 – звуковые сигналы; 2 – аккумуляторная батарея; 3 – блок предохранителей; 4 – выключатель звуковых сигналов; 5 – генератор VAZ 2101.
Схема стеклоочистителя
1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла; 9 – блок предохранителей.
Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ
Вентилятор отопителя Жигули
1 – генератор VAZ 2101; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – блок предохранителей; 5 – переключатель отопителя; 6 – добавочный резистор; 7 – электродвигатель вентилятора отопителя.
Схема блока зажигания
Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:
- плафон салона;
- звуковой сигнал;
- прикуриватель;
- стоп-сигнал.
Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.
| Положение ключа | Контакт под напр. | Включаемые цепи |
| «Стоянка» | «30″-«INT» | Наружное освещение, стеклоочиститель, отопитель |
| «30/1» | — | |
| «Выключено» | «30», «30/1» | — |
| «Зажигание» | «30″-«INT» | — |
| «30/1″-«15» | Наружное освещение, стеклоочиститель, отопитель | |
| «Стартер» | «30″-«50» | Стартер |
| «30″-«16» |

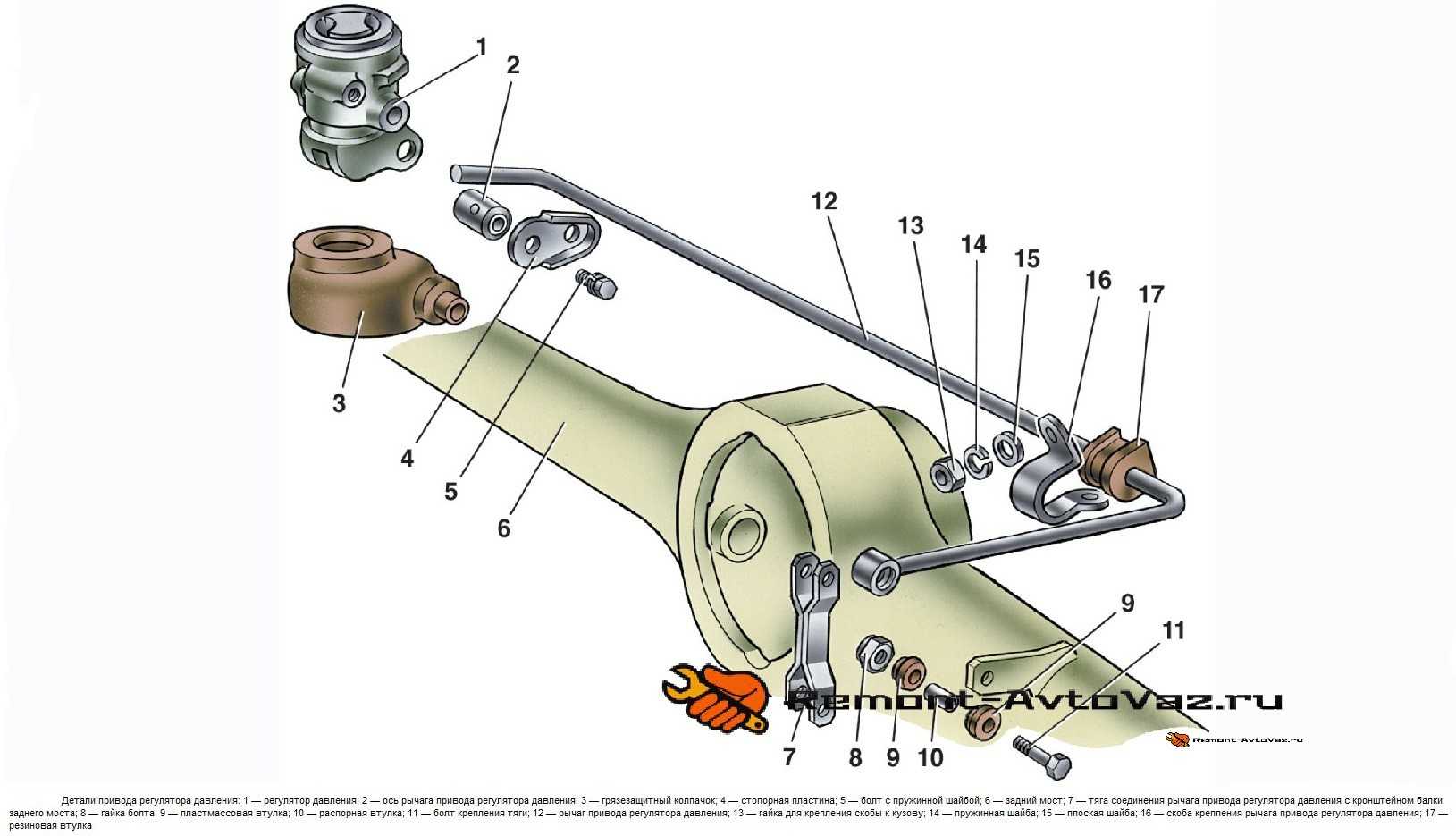

Регулятор давления
Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.
Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.
Ремонт
Замена задних тормозных цилиндров на ваз 2109
Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:
Поднять машину, используя домкрат.
Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.
Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.
Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.
Затем снимается диск.
Замена тормозного заднего цилиндра ваз 2109
Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).
Открутить все гайки, которые держат барабан. После можно будет его без труда снять.
Примечание: теперь появится доступ к тормозному цилиндру.
- Снять тормозной цилиндр.
- Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.
Замена тормозных задних цилиндров на ваз 2109
Поменять старые манжеты на новые. Вставить пыльник на место.
Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).
Вернуть цилиндр на место.
Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.
Можно закрутить его. Для этого надо использовать ключ на 10.
Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.
- После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
- Затем нужно приступать к прикручиванию тормозных колодок.
Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.
- Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
- Вернуть на место барабан, диск и само колесо.
Неисправности ГТЦ
Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:
- медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
- большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
- тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
- автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
- тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.
При утрате герметичности жидкость начинает вытекать из цилиндра
Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха
Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:
- увод автомобиля в сторону при торможении;
- подклинивание тормозных механизмов на одном из колёс;
- появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
- нагрев тормозных колодок либо дисков на одном колесе.
Проверка главного тормозного цилиндра
Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:
- Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
- Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.
Подтёки жидкости на внутренней стороне колеса свидетельствуют о нарушении герметичности тормозной системы
Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:
- Открывают крышку резервуара.
- На водительское место усаживают помощника. Двигатель не запускают.
- Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
- Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.
10.2.7 Удаление воздуха из гидропривода тормозов / ВАЗ 2101
Воздух, попавший в гидропривод тормозов при замене трубопровода, шлангов, уплотнительных колец или негерметичности системы, вызывает увеличение рабочего хода педали тормоза, ее «мягкость» и значительно снижает эффективность действия тормозов.
|
Как развести эксцентрики тормозных колодок. Ваз 2101, Газель.
ПРАВИЛЬНАЯ ПРОКАЧКА тормозов ВАЗ классика (LADA 2101-07)
Клинят тормоза на ваз 2101-2107? Вот бесплатное решение проблемы
ПРАВИЛЬНАЯ ПРОКАЧКА тормозов ВАЗ классика (LADA 2101-07)
ЗАВОЗДУШИВАЮТСЯ ТОРМОЗА,СЦЕПЛЕНИЕ.ПРИЧИНА.НУЖНО ЛИ МЕНЯТЬ ГЛАВНЫЙ ЦИЛИНДР?
Когда требуется замена изделий
Как и для передних колес, так и для задних характерно применение 4 тормозных колодок для обеспечения эффективного торможения. Только по конструкции эти изделия отличаются, хотя принцип действия имеют аналогичный.
Задние колодки ВАЗ 2107 представлены в виде дугообразной стальной конструкции, на внешнюю часть которой нанесен фрикционный слой. Именно за счет трения этого слоя о внутреннюю часть барабана обеспечивается остановка автомобиля. Если своевременно не заменить тормозные элементы, то это будет чревато развитием непредсказуемых последствий, ведь самое главное для любого автомобиля – это исправность системы торможения.
Менять задние тормозные колодки на ВАЗ-2107 необходимо тогда, когда фрикционная накладка стирается до толщины менее 1,5 мм. Определить этот факт без снятия колеса и демонтажа барабана не удастся. Но это один из основных способов определения неисправности тормозной системы. Существует и второй вариант, который более удобный и не требует демонтажа заднего колеса. Для того необходимо прислушаться на предмет проявления признаков скрипа задних колес, а также скрежета и отсутствия эффекта торможения, но это чревато повреждением самого барабана. Можно выжать ручник, став при этом на склоне, и проверить исправность его работы. Конечно, на ручнике может ослабнуть тросик, но если его подтянуть, а эффекта все равно не будет, то пора приступать к замене колодок. Если задние тормоза не функционируют, значит пришла пора поменять колодки. Менять их рекомендуется комплектом на обоих задних колесах, так как зачастую стираются они одновременно. Что представляет собой процесс замены задних тормозных колодок на ВАЗ-2107, определим далее.
Рекомендуем: Что делать, если не работает вентилятор печки ВАЗ-2112
Особенности замены задних колодок
Вначале проведения работ следует отметить, что ручник необходимо изначально опустить в крайнее нижнее положение. Это позволит демонтировать тормозной барабан, и тем самым добраться до изношенных деталей. Начинать замену тормозных колодок ВАЗ 2107 необходимо с того, что снимается заднее колесо:
Замена тормозных колодок. Инструкция по замене передних и задних колодок своими руками
Тормозные колодки – рабочий элемент тормозной системы, который тормозным моментом замедляет скорость вращения колес за счет трения о поверхность колеса или тормозной диск. Замена тормозных колодок — процедура не сложная и по плечу даже начинающему автолюбителю даже без опыта подобной процедуры.
Каждая деталь автомобиля имеет свой рабочий ресурс, который снижается со временем. Износ тормозных колодок зависит от множества факторов и в каждом отдельном случае менять тормозные колодки придется по истечению разного времени.
Причинами износа тормозных колодок будут:
- качество дорог, на которых эксплуатируется машина;
- стиль вождения;
- температурные условия на протяжении года;
- если уже была замена тормозных колодок, то качество такой работы влияет на ресурс деталей.
Износ передних колодок происходит быстрее потому, что большая часть инерционной силы, которую гасят тормоза, приходится именно на перед автомобиля. Так передние колодки стоит менять в два-три раза чаще, чем задние.
Колодки нужно менять по парам – сразу меняются либо на передних колесах, либо на задних. Нельзя допускать, чтобы колодки на паре колес имели разную степень изношенности. Также обязательно стоит менять колодки вовремя, изношенные колодки сильно повреждают тормозные диски и, скорее всего, потом стоимость ремонта может возрасти в несколько раз.
Во время замены тормозных колодок нужно обращать внимание на степень износа различных элементов тормозной системы. В первую очередь нужно исследовать степень износа тормозных дисков, также нужно проверить резиновые чехлы и пыльники направляющих на целостность
При замене колодок также проверяются тормозные шланги
В первую очередь нужно исследовать степень износа тормозных дисков, также нужно проверить резиновые чехлы и пыльники направляющих на целостность. При замене колодок также проверяются тормозные шланги.
Все это делается для того, чтобы в случае наличия подтекания устранить его причину до того, как на дороге случится непоправимое.
Описать весь процесс замены тормозных колодок в деталях достаточно трудно, поскольку процедура замены задних тормозных колодок и замена передних колодок немного отличаются, особенно если стоит дисковая и барабанная система, а так же кроме этого у каждой модели авто присутствуют свои нюансы. Однако общие пункты все же есть:
- открывается капот и откручивается крышка тормозного бачка;
- снимается колесо;
- тормозной механизм очищается от грязи;
- выкручиваются болты (направляющие суппорта или болты тормозного барабана) дабы добраться до колодок;
- отверткой отводятся колодки (тормозной механизм);
- колодки меняются попарно;
- прокачивается тормозная система.
Устройство тормозного механизма задней оси
Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:
Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.
Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.
В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней — в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.
Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.
Ремонт передних тормозов
Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.
Снимаем тормозные колодки
После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и была такая ситуация.
Порван пыльник, цилиндр заклинил
Видим, как неравномерно износились колодки:
Неравномерно изношены тормозные колодки
Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17»
После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин
Я выбиваю цилиндры из суппорта через деревянную подкладку.
После того, как будет снят цилиндр его необходимо очистить от грязи
Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом
Цилиндр выбит из суппорта
Цилиндр без пыльника
Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101
Спасибо за подписку!
Поршень извлечен, море грязи внутри
Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый
После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место
Далее одеваем новый пыльник и вставляем цилиндр в суппорт.
Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг
Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению
На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.
Задние тормозные механизмы
На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, ВАЗ прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.
Конструкция
- Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
- Тормозные колодки
- Рабочий тормозной цилиндр
- Стяжные пружины
- Распорная пластина
- Рычаг стояночного тормоза
Принцип работы
Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.
Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.
Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.
Видео как работают задние тормоза на «семерке»:
Неисправности
«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.
- Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
- Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор
Стояночный система
Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.
Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.
При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.
Нюансы прокачки
В процессе развоздушивания рекомендуется также проверить состояние тормозных дисков, колодок и шлангов
Важно убедиться в отсутствии повреждений, трещин и прочих дефектов
Обязательно обратите внимание на задние барабаны. Тормозные колодки, расположенные возле них, нуждаются в периодической регулировке
Без последней эффективная работа контура невозможна.
Если система прокачана грамотно, то на каждую стороны автомашины будет приходиться совершенно тождественное усилие. Когда же ВАЗ во время торможения уходит в сторону от прямой, то это означает, что в контуре присутствует воздух. Игнорировать данный признак очень опасно.
Обратите внимание, дрейф направо говорит о присутствии пузырьков в элементах тормозов, расположенных слева и т. д
Чем слабее работает блокировка одной стороны, тем мощнее влечет автомобиль в противоположную.
На ВАЗ-2106 прокачку начинают с переднего контура, по завершении работы переходят на задний.
Если необходимо частичное развоздушивание, то его делают по всей оси, а вовсе не по одному из колес на ней установленных.
Демонтаж и замена ГТЦ требует полной прокачки всех контуров.
Желательно работать в паре с помощником – в одиночку все процедуры выполнять довольно затруднительно, ведь придется одновременно нажимать на тормозную педаль и ослаблять штуцеры, стоящие на суппорте.
Методы ремонта тормозов
Ремонт тормозов может заключаться в:
- установке колодок с новым напылением;
- покупке новых дисков для тормозов;
- прокачке всей системы тормозов.
Все перечисленные выше манипуляции с тормозами при наличии минимальных навыков могут выполняться самостоятельно, как в гараже, так и на улице. Главное иметь набор необходимого инструментария и желание. Перед тем, как начинать прокачку на ВАЗ 2101, необходимо убедиться в целесообразности проведения такой процедуры. Суть самой операции заключается в выдавливании из системы пузырьков воздуха. Наличие таких воздушных прослоек определяется в момент торможения. Педаль «тормоз» при ее нажатии может провалиться в пол до упора , или колеса тормозят не синхронно, а это будет указывать, что жидкость к тормозам подходит не одновременно.
