Как усовершенствовать печку ваз-2101 своими руками: три способа

Применяемость

Марка Модель Наименование по автокаталогу Чертеж
ВАЗ ВАЗ-2101 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2102 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2103 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2104 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2105 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2106 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2107 Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-1111 «ОКА» Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-1111 «ОКА» Радиатор отопителя Кузов / Вентиляция и отопление
ВАЗ ВАЗ-2105 Радиатор отопителя Кузов / Вентиляция и отопление

Где еще применяется запчасть

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Тюнинг глушителя

Выхлопная система автомобилей ВАЗ «классической» серии (2101–2107) состоит из трех частей: приемной трубы («штанов»), резонатора и глушителя.

Прямоточный глушитель: устройство, преимущества, установка

Многие обладатели «копеек» не оставляют без усовершенствований и выхлопную систему автомобилей, заменяя стандартный глушитель на прямоточный, или же просто добавляя его к уже имеющемуся, добиваясь эффекта «двойного выхлопа» и сопутствующего ему характерного низкого рёва.

Чем отличается прямоточный глушитель от обычного? Стандартный глушитель состоит из многочисленных резко изгибающихся перегородок и трубок. Проходя по ним, отработанные газы вынуждены менять направления, из-за чего падает давление, звук становится тише, а токсичность — уменьшается.

В прямоточном же глушителе трубы, как следует из самого названия, прямые, изгибы сглажены, перегородок нет, а сварных швов меньше. Это позволяет отработанным газам двигаться свободно.


В прямоточном глушителе отработанные газы почти не встречают сопротивления на пути наружу, а значит, не теряют давление и т.д

Готовый прямоточный двигатель можно приобрести в магазине запчастей; обойдется это удовольствие в полторы-три тысячи рублей. Большинство моделей можно установить, не прибегая к сварке. Впрочем, некоторые умельцы изготавливают прямоточные глушители самостоятельно, используя для этого старые неповрежденные глушители и трубы, или же ограничиваясь только последними.

Печка дует слегка тёплым воздухом

С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.

Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.

Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.

К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.

Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:

  • работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;
  • откручиваем пробки основного радиатора и расширительного бачка;
  • сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
  • закручиваем сливную пробку;
  • отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
  • демонтируем термостат;
  • заменяем его на заведомо работоспособный;
  • производим все остальные работы в обратном порядке.

После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.


Воздуховод отопителя ВАЗ-2101

Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).

Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.

Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.

Приводим алгоритм демонтажа печки «копейки»:

в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки

Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;
вытаскиваем печной радиатор из кожуха.. Вентилятор печки ВАЗ-2101


Вентилятор печки ВАЗ-2101

Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.

Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.

Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.

При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.

Как Почистить Печку Ваз 2101

Как сделать печку ВАЗ 2101 — 2107 чтоб лучше грела

Не будем делать огромных предысторий, а сходу преступим к делу. Как ДЕШЕВО промыть систему охлаждения (на примере ВАЗ 2101) как почистить печку ваз 2107. Как снять генератор ВАЗ Как видите генератор ВАЗ 2101 Это генератор не от ВАЗ-2101. На. Ранее, когда я уже встречался с схожими статьями, дельным советом там было уплотнение всех имеющихся соединения для того, что бы избежать утрату воздуха. Частично это дельный совет, но частично нет, не всегда это просто помогает. Что все-таки делать в таком случае?

Я желал бы поведать Для вас об усовершенствовании конкретно источника той подачи воздуха, а конкретно вентилятора. Сам по для себя радиатор дает больше количество тепла, просто не всегда хватает воздуха, чтоб отопить весь салон автомобиля. Для решения схожей трудности стоит эксплуатировать движок от вентилятора отопителя на ВАЗ 2108 либо на ВАЗ 2109.

Это связано с тем, что стандартный движок печки ВАЗ дает всего только приблизительно 3000-3200 об/мин и потребляет ток в размере 4,5 А, а на «зубилах» стоят в неком плане движки боле массивные, которые способны выдавать приблизительно 4000 оборот за минуту, да и потребляют существенно больше – 14 А.

Как Вы сможете созидать, потребление очень огромное, но при всем этом и позже воздуха совсем другой, что является коренным вопросом в нашем с Вами случае. Как почистить печку на чуть большей сложностью в сравнении с заменой печки на ВАЗ-2101. Что мы делаем?

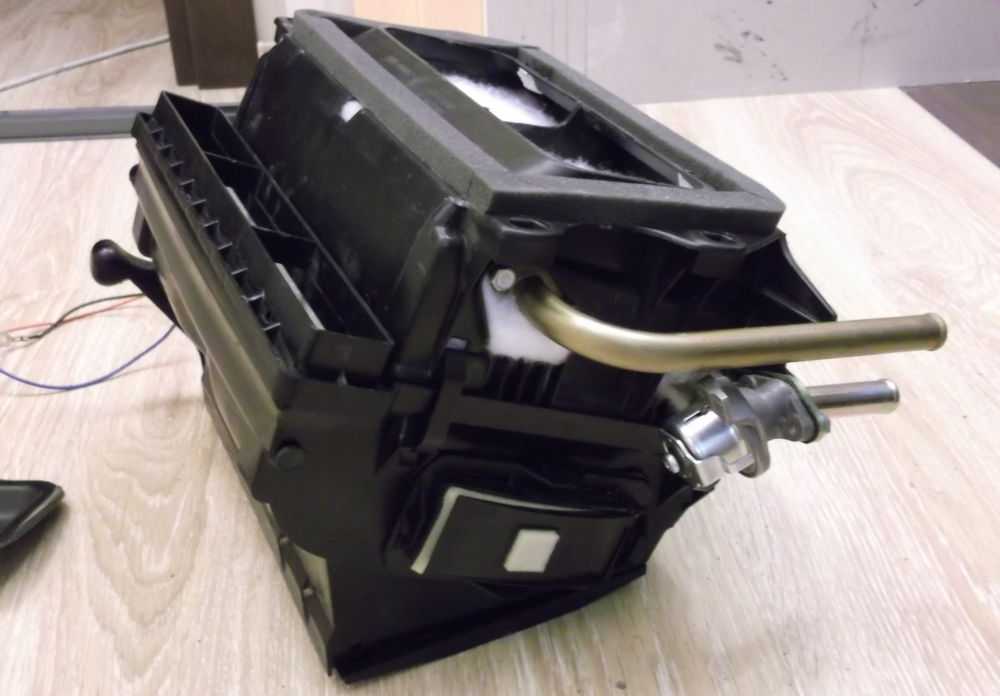

Из чего состоит печка

Прежде чем начать улучшение печки, необходимо разобраться, из каких элементов она состоит. Любая печка ВАЗа состоит из:

  • радиатора;
  • распределителя потока воздуха;
  • трёхлопастного или 5-лопастного вентилятора и его оболочки.

Если театр начинается с вешалки, то печка начинается с воздухозаборного короба. Он находится в задней части блока двигателя. Именно в нём происходит очистка воздуха, поступающего с улицы, от влаги. От горячего двигателя короб защищён специальными прокладками — они играют роль перегородки.

После того как воздух очищен от влаги, он поступает в отопительную систему. Пар при этом выходит наружу. Над приборной панелью находится приспособление, благодаря которому часть воздуха выходит при движении.

Корпус отопления находится в самом салоне машины: он зафиксирован на перегородке с двигателем.

Радиатор печки имеет входящий и выходящий каналы. Эти каналы соединяются между собой трубками. В первой трубке встроен отопительный кран, который регулирует подачу жидкости для охлаждения. С помощью рычага, расположенного на приборной панели, уменьшается или усиливается подача жидкости в систему вентиляции машины.

Внизу радиатора располагается вентилятор отопительной системы с небольшим движком, который позволяет регулировать скорость вентилятора (всего имеется две скорости).

Устройство отвода позволяет поступившему воздуху распределяться по салону.

Чтобы улучшение печки ВАЗ-2101 было оправдано, необходимо разобраться, по какой причине печка работает плохо. Если вас устраивает свой автомобиль, печка работает исправно, но вы хотите улучшить её показатели, значит, пора делать тюнинг.

Разбираем и модернизируем печку ВАЗ 2101 — 2107

Во-первых, все разбираем. Далее нужно спилить гребешок с последующей заменой резистора регулирования скорости вращения вентилятора. Собственноручно снять генератор с ВАЗ 2101 на века», и генератор Как снять генератор ВАЗ. Для чего нужно было спиливать гребешок? Это объясняется тем, что габариты двигателя от «зубил» больше обычных классических. как снять генератор с ВАЗ 2101-2107 Причина отсутствия заряда АКБ на ВАЗ 2101 . Как. Так что, для того, чтобы полностью закрыть обогрев ног, его нужно спилить. По расчетам может получиться примерно в пару раз больше воздуха.

Для начала сверлим отверстие на крыльчатке диаметром примерно 7 мм. Поле этого следует как можно плотнее надеть крыльчатку на вал «седьмого» двигателя, желательно экспериментировать до тех пор, пока не устранятся шум и вибрации полностью. Перед установкой не забудьте провести испытательное включение и только после этого продолжайте работать дальше.

Также может возникнуть вопрос в плане «зачем нужна была замена резистора для переключения режимов скорости?». Ответ прост (его замена производится после испытаний) с его помощью поступает больший поток воздуха. Также нужно не забыть и о замене переключателя режима вращения вентилятора, так как он попросту не предназначен для большого тока и часто просто плавится.

Подключается он по обычной схеме от ВАЗ 2108, короче говоря, Вы получаете обычный 3-х скоростной переключатель, который активизируется при активном зажигании.

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки (отопителя), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

  1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
  2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

  1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
  2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
  3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
  4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
  5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
  6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
  7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
  8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Доработка с помощью новой улитки

Чтобы кардинально изменить обдув печки и сделать его более тихим, на ВАЗ-2101 можно установить улитку от ВАЗ-2108.

Что купить

Для этого вам понадобится:

  1. Новый переключатель режимов обдува.
  2. Сопротивление от автомобиля ВАЗ-2108.
  3. Улитка от ВАЗ-2108.
  4. Провода, болтики, гаечки, алюминиевые или любые другие уголки.
  5. Оргстекло толщиной для короба.
  6. Промышленный фен, чтоб согнуть оргстекло.

Работа пошагово

В результате мы получим улучшение всех показателей отопления — в салоне будет тепло, и при этом самое приятное — шум значительно уменьшится.

  1. Делаем корпус для крепления «улитки» из оргстекла. То есть нарезаем его, сгибаем с помощью фена, получая нужную форму. Чтобы уменьшить размеры корпуса, можно спилить заглушки «улитки».
  2. Боковые стенки можно сделать из дюраля (1,5 мм толщины). Если появились в процессе работы трещины или щели в стыках, их следует заклеить силиконовым герметиком.
  3. Делаем разборные каналы для воздуха, по которым поток будет идти к отверстиям воздуховодов.
  4. Повороты необходимо делать плавными, чтобы уменьшить сопротивление воздуха в потоке и направить воздух прямо.
  5. Если вы хотите подвести обдув к ногам, сделайте в нужных местах прорези с заслонками. При желании можно установить переменный резистор регулировки оборотов улитки вместо резистора яркости подсветки.

Если вы всё сделаете правильно, то получите печку, которая работает практически бесшумно, особенно на малых оборотах. Несмотря на большое количество изгибов в конструкции, потоки воздуха будут достаточными для быстрого обогрева салона, а вторую и третью скорость можно будет включать только в экстренных случаях — когда понадобится отопить салон очень быстро.

Поэтому, если вас что-то не устраивает в отопительной системе ВАЗа, попробуйте её доработать. И у вас всё получится!

http://autobelyavcev.ru/zamena-krana-pechki-vaz-2101-vaz-2107/http://vaznetaz.ru/publ/remont_vaz_samomu/zamena-pechki-na-vaz-2101-2102-2105-2106-2107.htmlhttp://www.avtorem.info/stati/vaz-2101-vaz-2106-vaz-2107/zamena-radiatora-pechki-na-avtomobile-vaz-2101-vaz-2102-vaz-2106-vaz-2107.htmlhttp://autobelyavcev.ru/zamena-krana-pechki-vaz-2101-vaz-2107/http://remam.ru/tune/dorabotka-pechki-vaz-2101-svoimi-rukami.html

Фирменное наименование – LRh – Luzar Radiator heater

Радиаторы отопления (они же радиаторы отопителя, они же радиаторы печки) – это теплообменники, которые используют выработанное двигателем тепло для обогрева салона автомобиля. Они позволяют поддерживать комфортную температуру и исключают запотевание стекол в автомобиле.

Для справки: разные наименования данного узла имеют равнозначное право на использование. Например, «радиатор отопления» и «печка» происходит от функции данного теплообменника, «радиатор отопителя» и «радиатор печки» – от места установки.

LUZAR изготавливает сотни радиаторов печек для широкого модельного ряда автомобилей, представленных на российском рынке. Их можно купить в партнерских магазинах по всей России или в Интернете.

Промывка системы охлаждения ВАЗ 2101

Какая бы жидкость ни использовалась, в системе охлаждения всегда будут присутствовать грязь, вода и продукты коррозии. Чтобы снизить риск засорения каналов рубашки и радиаторов, систему периодически рекомендуется промывать. Делать это следует, как минимум, через каждые два-три года. Промывка системы охлаждения осуществляется в следующем порядке:

  1. Из системы полностью сливается ОЖ.
  2. Система охлаждения заполняется специальной жидкостью для промывки.
  3. Запускается двигатель и работает в течение 15–20 мин на холостых оборотах.
  4. Двигатель глушится. Промывочная жидкость сливается.
  5. Система охлаждения заполняется новым хладагентом.

В качестве промывочной жидкости можно использовать специальные составы, которые широко представлены в продаже, или дистиллированную воду. Категорически не рекомендуется применять «Кока-колу», лимонную кислоту и средства бытовой химии, так как они могут нанести серьёзный вред двигателю.


Промывать систему рекомендуется только специальными средствами или дистиллированной водой

Как поменять радиатор на печке на ВАЗ 2114?

Следует заметить, что замена радиатора печки ВАЗ 2114 предполагает наличие двух способов.

  • В первом варианте необходимо снимать торпеду.
  • Во втором варианте приборная панель не демонтируется.

Любой профессионал отдаст предпочтение первому способу без малейшей тени сомнения. Любой мастер-механик на СТО заменит радиатор отопителя ВАЗ 2114, предварительно разобрав его, что называется, до последней гаечки. Это довольно кропотливая работа, сопряженная с большим количеством нюансов. Новичку она просто не под силу. Это сможет сделать только тот, кому неоднократно приходилось собирать и разбирать приборную панель. Автолюбитель недостаточно профессионального уровня предпочтет снятие печки радиатора ВАЗ 2114 способом, который не предполагает необходимость демонтажа приборной панели.

Разумеется, для работы понадобится необходимый набор инструментов. В него входят отвертки, ключи, хомуты на патрубки, некоторые другие средства для ремонта. Естественно, необходим сам новый радиатор. Поменять печку можно, заменив только сам радиатор.

Алгоритм действий

При замене радиатора печного ВАЗ 2114 необходимо выполнить следующие действия:

  1. Требуется заглушить автомобиль, и открыть капот. После этого авто следует обесточить, сняв провода с клемм АКБ. Весь имеющийся в печке антифриз необходимо слить в заранее приготовленную емкость.
  2. Регулятор обогрева следует поставить в такое положение, когда он находится при максимальном обогреве салона.
  3. Затем необходимо снять заглушку, которая находится на отопительном контуре. Действия следует проводить максимально быстро, иначе антифриз забрызгает генератор. Для того, чтобы жидкость вытекала быстрее, можно открыть крышку, которая находится на самом бачке для антифриза.
  4. Необходимо принять меры безопасности для того, чтобы в салоне не испачкать сиденья. Задние кресла следует отодвинуть и запрокинуть. Поверх они закрываются клеенкой и старым одеялом.

Затем откручивается центральная стойка. Крепеж с обеих сторон вывинчивается к полу, сверху выкручивается саморез. Помимо этого, раскручивается боковой крепеж. Шляпки некоторых крепежных элементов закрыты заглушками, и они бывают незаметны

На это следует обратить внимание

Затем следует вывинтить крепление торпедо. Это необходимо сделать так, чтобы приборная панель, что называется, ходила ходуном
В момент, когда извлекается радиатор, это очень важно. Иными словами, она разбирается не основательно, а просто отодвигается.
Затем необходимо добраться до тросиков, которые регулируют отопительный кран.
Далее с радиатора необходимо снять защитный кожух.
Парубки крепятся хомутами
Их также необходимо снять.
Теперь при замене радиатора печного ВАЗ 2114 потребуется помощник. Вместе с напарником необходимо поднять приборную панель и потянуть на себя. Такие действия необходимы для того, чтобы удалить старый радиатор, а на его место поставить другое устройство

Это делается с максимальной осторожностью в целях избежать каких-либо повреждений

  1. После установки нового радиатора сбор осуществляют в обратной последовательности.

Необходимо обратить внимание на то, что после сборки контур необходимо вновь заполнить сервисной жидкостью. Затем осуществляется прокачка обогревателя

Салон рекомендуется основательно протопить. Затем двигатель глушат. Если возникает необходимость, антифриз в бачок необходимо долить.

Система отопления ВАЗ 2114 может быть неисправна и по другим причинам.
