Датчик температуры охлаждающей жидкости приора 16 клапанов

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.

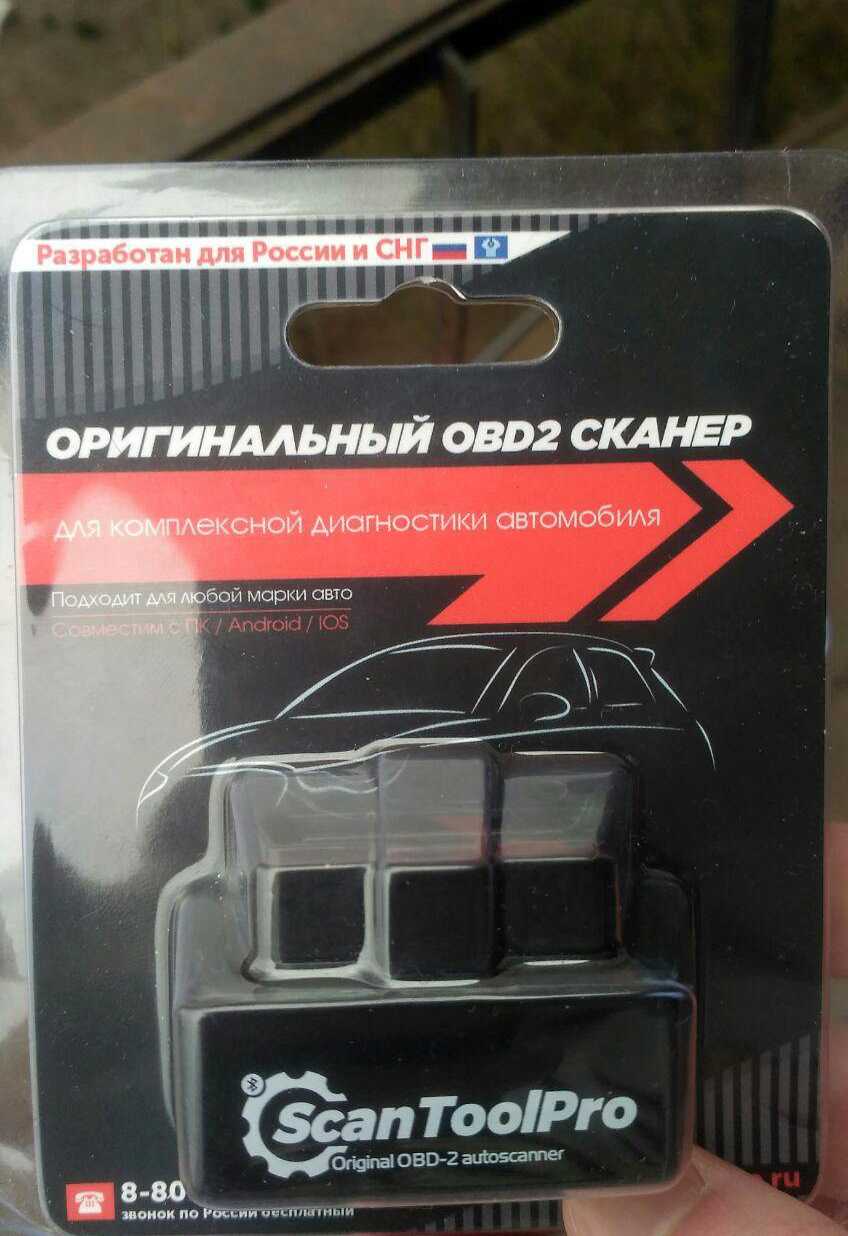

К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

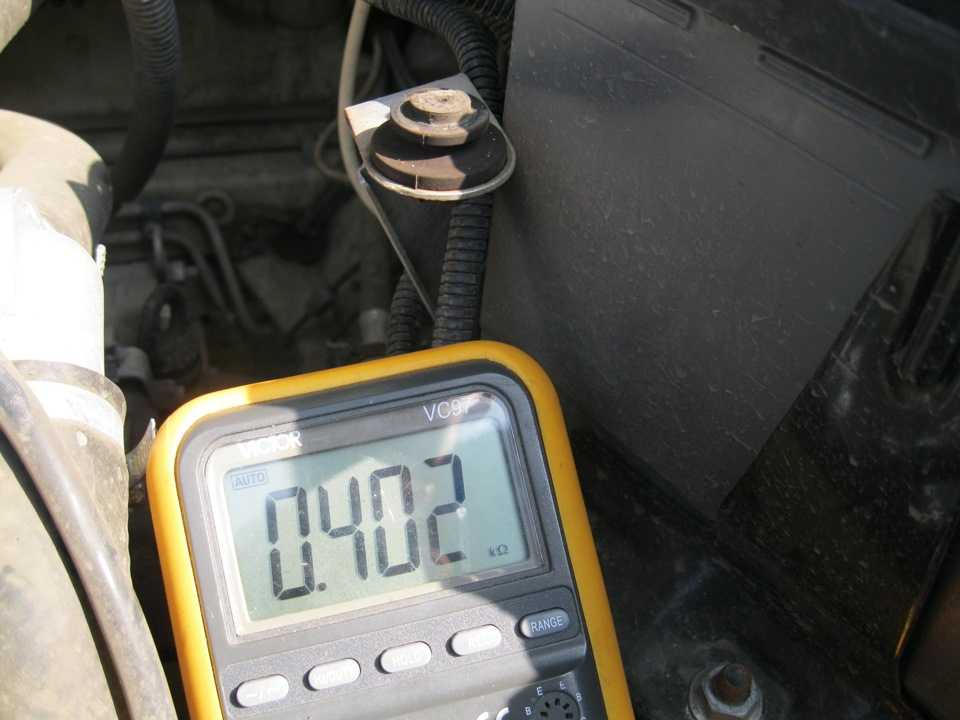

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

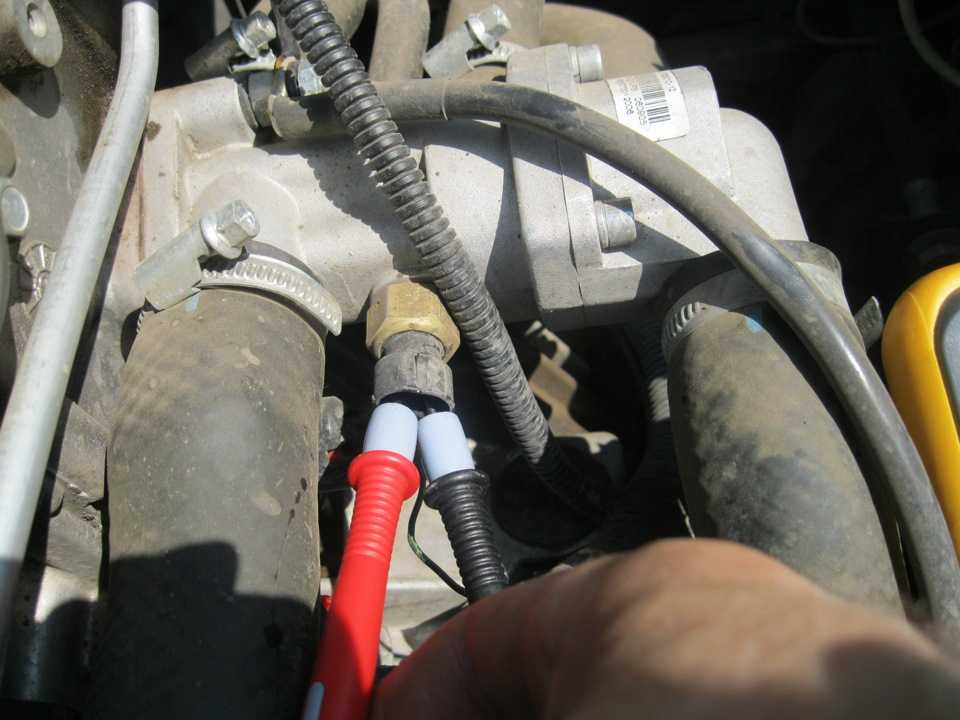

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

Как осуществить самостоятельную замену

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

Найти отрицательный провод и снять с аккумулятора;
Немного тосола нужно слить;
Отжать пластмассовые фиксаторы;
Разъединить провода;
Немного ослабить затяжку и аккуратно выкрутить его;
Заменить датчик и выполнить все действия в обратном порядке.
Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Подготовительный этап

Перед началом работы вам следует выполнить:

выбрать и купить подходящий охладитель;
запастись новым креплением для крышки в случае, если старый был поврежден;
взять гаечный ключ;
найти емкость, куда вы будете отправлять отработанную жидкость;
приобрести ветошь.

Алгоритм действий

Чтобы провести замену Тосола в Приоре, следуйте инструкции:

Отправьте автомобиль в гараж с достаточным свободным пространством для работы. Остудите двигатель. Все действия должны выполнятся на холодной моторной системе.
Избавьтесь от высокого уровня давления. Откройте крышку бачка, в котором находится антифриз. Если мотор горячий, жидкость может брызнуть. Используйте тряпку и перчатки для защиты.
Снимите защиту, которая установлена на двигательной системе. Открутите болты на креплении. Фиксаторы можно не убирать. Они не помешают процессу.
Если установлена трансмиссия с тросами, ее необходимо демонтировать. Для этого отключите питание от аккумулятора. Снимите защитное покрытие гаечным ключом.
Теперь необходимо слить весь объем жидкости. Для этого выкрутите фиксирующую крышку. Подставьте внизу емкость, куда будет сливаться отработанный материал. Ожидайте, пока весь хладагент покинет бак. Оцените состояние фиксатора. Если заметны следы износа, рекомендуется провести замену.
Если в охлаждающей жидкости есть какие-то мутные следы, рекомендуется промыть все каналы в автомобиле. Для этого залейте очищенную воду. Добавьте лимонную кислоту или уксус, чтобы избавиться от остатков грязи. Промывайте систему, пока вода не будет чистой. Только после этого можно выполнять заливку охлаждающей жидкости в бак.
Оцените состояние шлангов. Если они изношены, проведите замену.
При помощи шланга залейте новую жидкость в емкость. Избегайте высокого давления внутри.
Хладагент заливается до тех пор, пока не будет заполнен бак до оптимальной отметки.
Все разобранные части собираются в обратном порядке.
Запустите двигатель и отправьтесь в тестовую поездку. После этого проверьте, в норме ли все системы.

Причины по которым не работает вентилятор охлаждения на Ниве шевроле

Для подержания оптимальной температуры в двигателе в автомобиле установлена система охлаждение. Одним из главных элементов в этой системе являются вентиляторы, благодаря которым через радиаторную сердцевину в двигатель происходит подача нужного количества воздуха. Если перестает работать, вентилятор охлаждения Нива Шевроле перегревается, так как начинает собираться лишнее тепло. В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее. Если стрелка, которая показывает температуру, находится в красной области, и система охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.

1 Причины неисправности
2 Проверка и снятие Вентиляторов

Причины неисправности

Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. За работу охлаждения отвечает пара предохранителей, если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу

Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости двигатель начинает греться. Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.

Выход из строя температурных датчиков также влияет на правильную работу охлаждения. Они располагаются на двигателе. Срабатывают они тогда, когда достигается нужная температура, один при достижении 90 градусов, а второй при достижении 101 градуса. Проверку рекомендуется начинать проводить именно с них, делается это так, отсоединяется разъем от электродвигателя, и питание на них подается напрямую через АКБ, если электродвигатель работает, то причина в датчиках.

Если после проверки все, предохранители, реле и датчик в порядки, следует обратить внимание на вентиляторы

Проверка и снятие Вентиляторов

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

Отключаем все провода
Снимаем верхний патрубок
Снимаем бампер
Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
На кожухе радиатора нужно ослабить гайки
Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
Откручиваем болты, которые крепят блок и извлекаем его

После снятие рекомендуется заменить сразу оба на новые, так как есть вероятность того что пройдет немного времени и из строя выйдет второй элемент и всю работу по замене нужно будет проводить повторно. Можно эту процедуру проделать снизу, но понадобятся специальное оборудование, и нужно будет двигать двигатель на десять сантиметров назад, что является, очень трудоемки.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
Отсоединяем провода, которые питают элемент.
Отключаем колодку проводов питания датчика
Датчик температуры охлаждающей жидкости с демонтированной фишкой
При помощи ключа на 19, проводим демонтаж изделия.
Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителяКаталожный номерСтоимость, в рублях

Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
Другие последствия, к которым датчик привязан косвенно.

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

Один из них устанавливается к ГБЦ и его предназначение заключается в том, чтобы выводить информацию о температуре двигателя на приборную панель. По сути, это — указатель.
В корпусе термостата расположен ДТОЖ, выполняющий более важную роль. Это устройство передает импульсы на блок управления для активации вентилирующего устройства. Кроме того, он играет не последнюю роль в формировании горючей смеси во время запуска силового агрегата.

ДТОЖ для Приоры

Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Проверка и замена датчика температуры охлаждающей жидкости в Лада Приора

Штатный датчик температуры охлаждающей жидкости в автомобильном комплексе электронного управления предназначен для установления температурных значений силовой установки на текущий момент ее эксплуатации. Импульс, исходящий от этого электротехнического устройства, заставляет бортовой компьютер выставить нужное оптимизированное количество шагов регулятора холостых оборотов, параллельно при этом регулируя подачу топливной смеси.

Непосредственно датчик температуры охлаждающей жидкости – это не что иное, как обыкновенный термистор, т.е. резистор, значение сопротивления которого напрямую связано с изменением температурного значения жидкости-охладителя. Такой эффект в электротехнике получил название «отрицательный температурный коэффициент» и означает, что при повышении температуры жидкости-охладителя (тосола) значение сопротивления датчика температуры охлаждающей жидкости падает.

Повышенное значение температурного значения тосола влечет за собой пониженное значение резистентности (70 Ом + 2% при значении температуры 130°С), и, соответственно, понижение температурного значения предполагает повышенный показатель сопротивления датчика со значениями 100-700 Ом ± 2% при температурном параметре -40°С.

Принцип работы датчика температуры охлаждающей жидкости следующий: контроллер, как исполнительный элемент, посылает на устройство сигнал подачи напряжения со значением 5 В через константное сопротивление, интегрированное в контроллер. Этот исполнительный компонент производит расчет температурных значений жидкости-охладителя по изменению показателей напряжения на датчике с сопротивлением переменного характера.

На непрогретом моторе значение напряжения высокое, на двигателе, достигшем температурного значения рабочего режима эксплуатации параметры разности потенциалов низкие. Таким образом, если силовая установка не включена, то на датчике температуры напряжение имеет повышенные значения, если она достигла оптимальной температуры эксплуатации – низкие показатели.

При работе датчика температуры охлаждающей жидкости в режиме запуска моторного агрегата при инициации системы зажигания бортовой компьютер транслирует сигнал на реле электрического бензонасоса. Этот прибор, получив командный сигнал, формирует соответствующее значение давления в топливной магистрали для подачи к системе впрыска.

Бортовой компьютер тестирует импульс датчика температуры охлаждающей жидкости Приора и направляет сигнал на подачу оптимального объема горючего и воздушных масс. При вращении коленвала транспортного средства бортовой компьютер инициирует создание сигнала фиксированного типа для запуска форсунок, причем импульсный интервал связан с частотой подаваемого датчиком температуры сигнала. Этот интервал будет длиннее на непрогретом моторе и короче на силовой установке, вошедшей в режим эксплуатации.

Рассмотрим расположение датчиков температуры охлаждающей жидкости в Приоре. Следует запомнить, что двухконтактный ДТОЖ расположен между ГБЦ и термостатом, в то время, как одноконтактный датчик температурных значений дислоцирован на приборной панели.

К выявленным дефектам датчика температуры охлаждающей жидкости в автомобилеПриора относятся неустойчивый контакт и его потеря во внутренней полости прибора и нарушение изоляционного слоя. В остальных случаях изделие достаточно надежно, если следить за состоянием подводящей проводки. Бывают случаи, когда прибор выдает некорректную информацию.

Не работает указатель температуры в щитке приборов

На примере стрелочного указателя температуры охлаждающей жидкости (антифриза, тосола) в щитке приборов автомобиля ВАЗ 21093 с карбюраторным двигателем выясним почему он не работает.

Вариантов неисправности указателя температуры чаще всего два: либо стрелка указателя постоянно находится в начале шкалы, либо стрелка постоянно в ее красной зоне. Помимо этого указатель может давать неверную информацию о реальной температуре охлаждающей жидкости (ОЖ).

Причины неисправности: «не работает указатель температуры охлаждающей жидкости»

Причинами выхода из строя указателя температуры на автомобиле ВАЗ 21093 являются:

— неисправность датчика указателя температуры ОЖ (он установлен в головке блока двигателя и работает в паре с указателем);

— неисправность электрической цепи указателя;

— неисправность самого указателя температуры.

Как установить «виновника» неисправности указателя температуры

Если стрелка указателя температуры ОЖ постоянно находится в начале или конце шкалы, а система охлаждения двигателя автомобиля функционирует нормально: двигатель прогревается как обычно, термостат полностью горячий, печка «греет», ОЖ не кипит.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя поднялась с начала или конца шкалы — датчик температуры неисправен.

Если стрелка не отклонилась — датчик исправен, нужно проверить сам указатель.

Проверка исправности указателя температуры охлаждающей жидкости

Снимаем щиток приборов. Отсоединяем от него белую колодку жгута проводов. Включаем зажигание. Проверяем подачу напряжения на плюсовой вывод указателя (вывод 12 колодки). Используем мультиметр (тестер) с режимом вольтметра или контрольную лампу. Если напряжение присутствует, проверяем минусовой участок цепи. Это вывод 5 колодки (общий минус). Соединяем щупами мультиметра минусовой и плюсовой выводы колодки. Напряжение должно быть не менее 12 В. Если все в порядке проверяем «минус» с датчика.

Присоединяем колодку к щитку приборов и при включенном зажигании соединяем отрезком провода ее вывод 2 (минус с датчика) с «массой». Если стрелка указателя отклонилась, указатель исправен и нужно будет проверить провод к датчику на «обрыв» или замыкание на «массу». Если стрелка не отклонилась, указатель температуры неисправен и подлежит замене.

Проверка электрической цепи указателя температуры

По схеме при помощи мультиметра (тестера) или контрольной лампы проверяем исправность отдельных участков электрической цепи.

Примечания и дополнения

Стрелочный указатель температуры ОЖ установлен в щитке на панели приборов автомобиля ВАЗ 21093. Его стрелка соединена с вращающемся магнитом, который изменяет свое положение в зависимости от силы действующего на него магнитного поля. В электрическую цепь указателя температуры ОЖ включен датчик температуры охлаждающей жидкости, установленный в головке блока двигателя. Датчик — это «масса» указателя. В нем имеется терморезистор изменяющий сопротивление цепи в зависимости от температуры ОЖ. Чем горячее тосол или антифиз тем сопротивление цепи ниже, тем сильнее магнитное поле воздействующее на стрелку датчика, тем больше она отклоняется.

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит. Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
Возросший расход бензина;
Слишком высокие обороты в холостом режиме;
Характерные звуки детонации двигателя;
Затрудненный запуск;
Повышенный нагрев мотора, вплоть до абсолютного перегрева;
Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
Некачественный, контрафактный, прибор;
Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
Загрязнение.
