Как снять радиатор печки ваз 2106: своими руками

Чем промывать

На ВАЗ-2106 стоят стандартные и широко распространённые радиаторы, не предъявляющие особых требований к составам или качеству применяемых промывок.
Вы можете использовать те же средства, что широко заливают в другие автомобили при очистке радиаторов:

двухкомпонентные;
кислотные;
щелочные;
нейтральные.

Хотя среди них, как отмечают специалисты, оптимальным выбором станет двухкомпонентная смесь.
Альтернативой для покупных составов выступают народные растворы, приготовить которые достаточно просто и легко. Основаны народные рецепты на щелочных и кислотных веществах, доступных в любом доме и продуктовом магазине. А именно:

уксус;
сода;
лимонная кислота.

Чтобы не навредить радиатору своего ВАЗ-2106, обязательно используйте кислоты и щёлочи поочерёдно.

Установка мотора от зубильной печки в стоковую печку с переделками

Хочу предложить вашему вниманию свою версию доработки классической печки. Сначала скажу, что исправный жигулевский отопитель довольно успешно справляется со своей задачей, в машине тепло даже в сильный мороз, однако в тоже время у него есть ряд существенных недостатков, от которых мечтает избавиться каждый классиковод. Это и сильный назойливый шум, и недостаточный обдув лобового и боковых стекол, и малое количество скоростей вентилятора отопителя. А началось все с того, что в моих руках «совершенно бесплатно» оказались пятая печка в сборе и старый зубильный мотор печки с крыльчаткой. Это позволило мне не торопясь экспериментировать, продолжая ездить на своем авто со стоковым отопителем.

Подробнее о Установка мотора от зубильной печки в стоковую печку с переделками
Войдите, чтобы оставлять комментарии

Аквагель — СРЕДСТВО ЗАЩИТЫ АВТОСТЕКОЛ

Отопительный узел, по сути своей, является сложным комплексом оборудования, которое служит для обогрева салона. Данный узел включает в себя следующие составляющие:

Работающий с помощью электродвигателя, вентилятор;
Пластина — заслонка, ответственная за направление потока воздуха;
Радиатор, который и осуществляет, непосредственно, нагревание;

Снятие радиатора отопителя осуществляется в случае его неисправности или при необходимости чистки. Так или иначе, но процедура снятия радиатора отопителя выполняется довольно просто.

Также, данная операция необходима при возникновении любых неполадок в отопительной системе, будь то поломка двигателя вентилятора или течь, собственно, радиатора.

Для проведения снятия радиатора отопителя Вам потребуются следующие инструменты:

Гаечный ключ на 7;
Гаечный ключ на 10;
Отвертка;

Если все это уже есть у Вас под рукой, то процесс снятия радиатора отопителя пройдет быстро и без ненужных сложностей.

Перво-наперво, слейте из системы охлаждающую жидкость. Для этого необходимо открыть на отопители специализированный кран и переместить рычаг управления направо.
Переходим к работам под капотом. Оттуда должен иметься доступ к шлангам отопителя. Что бы этот доступ открыть, Вам потребуется разогнуть скобки, которые удерживают вакуумный шланг и рукой передвинуть в сторону сам шланг и жгут проводов.
Освободите трубы радиатора от шлангов отопителя. Для этого ослабьте крепление этих шлангов;
Снимите с труб радиатора уплотнитель. Для этого разверните болты его крепления и, поддев за край отверткой, стяните с труб. Найдите отверстия, в которых находились болты. Теперь Вы видите, что в них находятся распорные втулки. Вытащите их и отложите в сторону;
Демонтируем вентилятор вместе с его кожухом;
Пытаемся максимально опустить вниз радиатор отопителя. Вы сможете сделать это ровно настолько, насколько Вам позволит тяга управления краном. Выводим вышеупомянутые трубы из отверстия на щите передка;
Затем убираем крепления тяг управления краном, после чего, окончательно, снимаем радиатор с автомобиля;

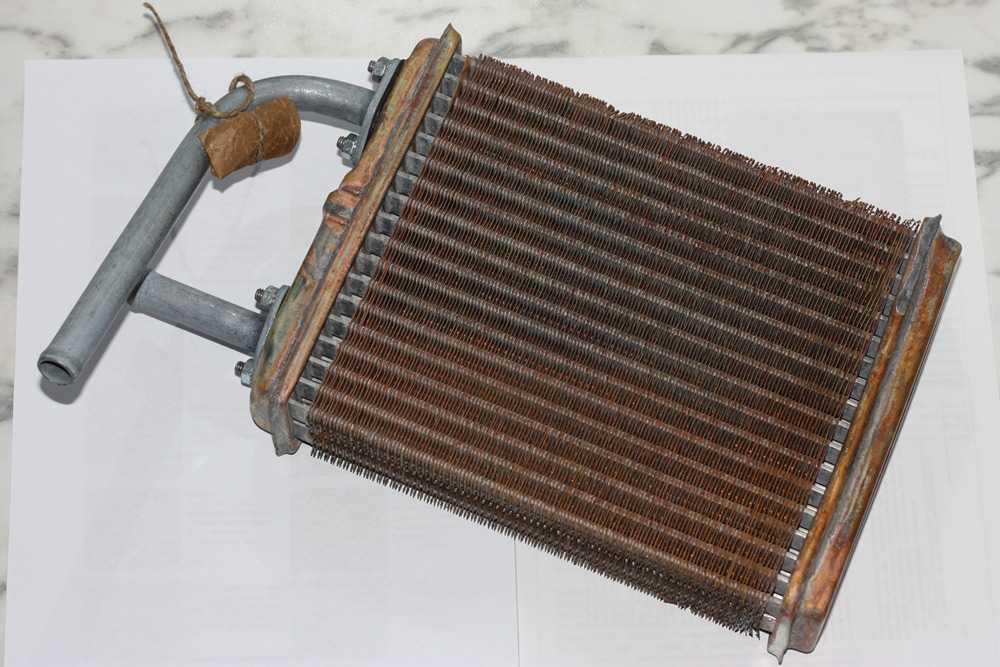

Радиатор, который мы сняли, находится в плотном сочленении с трубами и краном. Начинаем рассоединять три эти составляющие.

Начинаем со съема отводящей трубы. С ее фланца снимает прорезиненный уплотнитель (прокладку). Разворачиваем крепящие болты и отделяем кран вместе с отводящей трубой от узла. Развернув два болта крепления трубы к крану, рассоедините их. С фланцев удалите прокладки.
Внимательно осмотрите все, изнашиваемые наиболее сильно, части — трубки. уплотнители, прокладки. Прокладки, какая бы степень износа не присутствовала, нужно поменять на новые. Трубки изучите на предмет повреждений явно механического характера, также на присутствие следов коррозии. Если хотя бы минимальный намек на такие повреждения есть, то необходимо заменить их на новые.
Установите новый радиатор;

Произведите все описанные действия еще раз, но в обратном порядке и на этом вся процедура по снятию отопительного радиатора и его замене завершена.

Аквагель – не смывается дождем, снегом и водой.

Как Снять Печку На Ваз 2106 ~ AUTOINTERLINE.RU

Изучаем конструкцию и функцию подмены печки в автомобиле ВАЗ 2106

Салонный отопитель «шестерки» представляется, как малогабаритное устройство, которое имеет в собственной конструкции такие составные составляющие, как:

моторчик печки, представляющий из себя оживленный ЭДГ;
вентиляторное устройство с крыльчаткой «под гофру»;
кран печки с изменяемым регулятором управления;
радиатор;
заслонку, распределяющую воздушные потоки.

Конструкция и основные неисправности ВАЗовских печек

Штатный радиатор печки ВАЗ 2106, невзирая на свои маленькие размеры, со собственной задачей остывания воды и прогрева салона совладевает довольно отлично. Более наглядно устройство отопителя салона можно поглядеть ниже.

Механизм работы этого устройства показано на рисунке.

Тип отопительной системы «шестерки» относится к самым всераспространенным конструкциям, на базе использования воды системы остывания силовой установки. В ее состав входят три главных компонента – фактически печка, стоимость которой применима для русских автовладельцев, крепления с аксессуарами управления в виде краников и воздуховодные магистрали с радиатором.

Воздухозаборная заслонка и кран печки ВАЗ 2106 средством гибких и упругих тяг соединяются с аксессуарами управления.

Если же такую позицию занимает нижний аксессуар, то это значит предельное открытие заслонки воздухопоглотителя, что направляет больший поток воздуха через печку дальше в систему подогрева.

Пластмассовые дефлекторы с изменяющимся углом обдува салона дают возможность поменять направление воздушных потоков и навести в подходящую сторону.

Конструктивно именует время от времени крышка рассредотачивания воздушных потоков, с системным центральным переключателем управления печкой никак не соединена.

Эта заслонка регулируется на открытие и закрытие при помощи рычажного устройства, смонтированного для комфорта со стороны кресла водителя.

Таким переключателем можно установить 2 спектра скорости вращения вентилятора, как меньший, так и больший уровень.

Категорически не рекомендуется запускать электронный вентилятор печки при задвинутой заслонке воздухопоглотителя и кране, находящемся в позиции «открыто».

Замена вентилятора печки Ваз 2106

Подмена вентилятора печки

на автомобилеВаз 2106 . Подписывайтесь, ставьте лайк. Скоро будут новые видео.

К главным дефектам печки ВАЗ 2106 относятся следующие:

дефекты моторчика печки, вследствие которых он не запускается;
разгерметизация системы отопления радиатора или трубопроводов, из-за чего в ВАЗ 2106 плохо греет печка, а в салоне становится прохладно;
иногда печка дует холодным, когда в системе недостаточное количество охладителя, а если при его добавлении до нормы дефект не устранен необходимо закрыть фронтальную часть радиатора системы охлаждения плотным картоном и ситуация должна улучшиться.

Замена отдельных элементов печки

Часто автолюбители спрашивают об автомобиле ВАЗ 2106, как снять печку для осуществления профилактических или сервисных работ. Такие вопросы возникают в связи с необходимостью проведения ремонта печки и последующей сборки. Для замены радиатора печки и краника отопителя необходимо подготовить набор слесарных инструментов и новые запчасти системы отопления, подлежащие замене:

Передвигая рычажок в правую сторону, открываем кран отопителя, после чего сливаем жидкость-охладитель из системы.
В механическом отсеке под капотом разгибаем скобку крепежа шланга вакуумного типа и комплекта проводки, идущей на щиток, убрать их в сторону, чтобы можно было добраться до отопительных шлангов.
Немного откручиваем крепеж шлангов к трубкам отопительного радиатора и демонтируем их.
Выкручиваем 2 болта крепежа уплотнителя к щитку, после чего не спеша демонтируем его, помня, что там установлены втулки распорного типа.
Демонтируем вентиляторное устройство печки.
Демонтируем радиатор печки, оставив его висящей на тяге краника печки и выводим трубки из отверстия в щитке.
Отворачиваем крепеж тяги краника печки и рассоединяем ее.
Демонтируем с «шестерки» радиатор печки вместе с патрубками и краником печки.
Сняв крепеж, демонтируем патрубок с радиатора печки и фланцевую прокладку с него.
Сняв крепеж, снимаем кран печки вместе с прокладкой и патрубок с отопительного радиатора.
Открутив крепеж, демонтируем патрубок с краника печки вместе с прокладкой.
При необходимости после визуального осмотра прокладок необходимо их заменить.
Производим установку печки.

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

ключи рожковые на 7 и на 10;
отвертка плоская и крестообразная;
запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

ослабив хомуты шлангов, снимаем их с патрубков;
затем откручиваем два болта, которые крепят уплотнитель к щитку;
аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

ОБРАТИТЕ ВНИМАНИЕ: В ПРОКЛАДКУ ВСТАВЛЕНЫ ДВЕ РАСПОРНЫЕ ШАЙБЫ, ЖЕЛАТЕЛЬНО НЕ ПОТЕРЯТЬ ИХ. снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

Замена радиатора отопителя на ваз 2106

Вынимаем радиатор снимаем кран отопления ваз 2106

вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
откручиваем болты крепления отводящей трубки и отсоединяем кран;

РЕКОМЕНДАЦИЯ: СНИМАЕМ ВСЕ УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ, ОСМАТРИВАЕМ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ ЗАЧИЩАЕМ ИХ, ОСМАТРИВАЕМ КРЕПЛЕНИЯ ПАТРУБКОВ К РАДИАТОРУ, ЕСЛИ ЕСТЬ ПОДОЗРЕНИЯ НА НЕ ПЛОТНОСТЬ, НАДО СРАЗУ ЖЕ УСТРАНИТЬ, ОБЯЗАТЕЛЬНО ЗАМЕНИТЬ ВСЕ ПРОКЛАДКИ НА НОВЫЕ.

устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
монтируем новый радиатор в обратном порядке;
установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Замена тросика отопителя ваз 2106

снимаем кожух панели приборов при этом надо протолкнуть панель управления системой отопления внутрь;

Cнимаем трос привода воздушной заслонки

сняв защёлки, отсоединяем три троса от панели отопителя: 2 троса управления воздушными заслонками и один трос управления краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

при помощи отвёртки отсоединяем тросик от привода крана отопителя;
вынимаем тросик из держателя;
так же снимаем тросик управления заслонкой отопителя;
вынимаем старые тросики и вставляем новые;

Установка нового тросика

подсоединяем и фиксируем тросик привода воздушных заслонок на отопителе;
при помощи тросика устанавливаем заслонку для обдува лобового стекла в полностью открытом положении;
установите ручку на панели отопителя в положение «обдув лобового стекла»;
в таком положении присоединяем тросик управления воздушной заслонкой отопителя и фиксируем его;
закрепляем тросики привода воздушных заслонок в держателе отопителя;

Предупреждение. Когда установите панель приборов, то вы не будете видеть заслонку обдува лобового стекла. Для проверки правильности её работы надо присоединить тросики к панели управления и включить вентилятор. После этого поверните рычаг управления воздушными заслонками на обдув лобового стекла. В таком положении воздух должен поступать на лобовое стекло, а на сопла обдува ног нет. Если это не так, то отсоедините тросик привода воздушных заслонок от панели и поверните ручку управления подачей воздуха на 360˚, после чего присоедините тросик и опять проверьте распределение воздушных потоков.

Подсоединяем тросик к крану отопления

присоедините и зафиксируйте тросик управления заслонкой радиатора на отопителе;
проверните тросик управления воздушной заслонкой радиатора по часовой стрелке до упора;
после этого надо установить ручку отопителя в положение «включено»;
в таком положении подсоединяем и фиксируем тросик крана отопителя;

Замена электродвигателя отопления ваз 2106 Перед началом работ по замене электродвигателя вентилятора отопления необходимо отсоединить минусовую клемму от аккумулятора.

Как заменить радиатор отопителя в автомобиле ВАЗ-2106

Замена радиатора отопителя на автомобиле ВАЗ-2106 — весьма простая, хоть и трудоёмкая задача. Главная проблема заключается в том, что печка отечественного ВАЗ-2106 является единым компактным агрегатом, оснащённым нагнетающим приспособлением, в котором имеется электрический движок, вентилирующее устройство с крыльчатками. Кроме этого, отопитель обладает нагревательной конструкцией, имеющей вид радиатора с краником управления. Что касается воздушных потоков, поступающих в салон транспортного средства, то они регулируются посредством заслонки.

Отопитель может выйти из строя из-за нескольких немаловажных деталей, в частности, чаще всего неисправность может возникнуть из-за того, что перестал функционировать должным образом электромотор или появилась течь радиатора.

Пошаговая инструкция по установке нового радиатора печки

Для того чтобы правильно и аккуратно заменить старое приспособление, которое перестало функционировать должным образом, в первую очередь, как правило, следует запастись необходимым инструментарием. В частности, если речь идёт о замене радиатора, установленного в отопительном приборе авто ВАЗ-2106, автовладельцу пригодится только пара ключей (на «7» и «10»), а также отвёртка.

Первый шаг заключается в открытии краника печки, сделать эту манипуляцию позволит перемещение в правую сторону рычага управления. Затем необходимо избавить систему охлаждения движка от тосола.

Замена радиатора печки на автомобиле ВАЗ-2106 предусматривает необходимость разогнуть скобы, посредством которых держится вакуумный шланг. Эти небольшие элементы конструкции располагаются в подкапотном пространстве, удерживая жгут проводов. Благодаря тому, что автомобилист может отодвинуть шланг со жгутами в сторону, можно будет в дальнейшем с лёгкостью начать работу непосредственно с отопительным агрегатом.

Дальнейшие действия должны быть направлены на ослабление затяжки хомутов, после уменьшения силы крепления, можно будет демонтировать с системы все шланги. После того как будут откручены оба болта крепления уплотнителя, посредством которых держится щиток передка, автомобилист сможет без особых трудозатрат снять уплотнитель, аккуратно стянув его по трубам

Важно учесть одну важную деталь, в частности распорные втулки. Эти небольшие элементы системы находятся внутри уплотнителя, поэтому при снятии их важно не потерять

Радиатор печки ВАЗ-2106 может быть подвергнут модернизации только после снятия вентилятора. Стоит отметить, что агрегат должен быть убран только совместно с кожухом машины. Сразу после этого можно приступить к демонтажу самого радиатора отопителя, аккуратно опуская агрегат вниз до такого уровня, который определит непосредственно тяга управления краником печки. При демонтаже приспособления следует учесть то, что вначале опускается задняя часть радиатора, после чего выводятся трубы, расположенные в нише щитка передка.

Автомобилист должен открутить болт, который держит оболочку тяги управления краником, а затем убрать тягу с самого крана. После этого можно демонтировать с транспортного средства не только радиатор, вместе с ним следует снять краник и трубы. Если аккуратно открутить пару болтов и убрать отводящую трубку, можно будет быстро избавиться от прокладки, расположенной с фланца трубы. Отвернув следующие два болта, следует демонтировать краник непосредственно с подводящей трубой.

Следующей должна быть изъята прокладка, которая зафиксирована на кранике отопительного прибора. Вывернув ещё парочку болтов, можно будет удалить подводящую трубу, зафиксированную на кранике отопителя, поэтому необходимо будет избавить систему и от прокладки, расположенной на подводящей трубе и кранике.

Прежде чем приступать к замене основного приспособления, автомобилист должен предвзято осмотреть обе прокладки (на подводящей и отводящей трубах). Следует помнить о том, что эти элементы взаимозаменяемы. Кроме того, прокладки не должны иметь никаких механических повреждений, на них должны отсутствовать отметины, намекающие на старение резины. Целесообразнее заменить эти детали на новые типовые элементы.

Если автовладельца интересовало то, как снять радиатор печки на ВАЗ-2106, то описанная инструкция при правильном подходе позволит всё сделать самостоятельно в кратчайшие сроки. После демонтажа автовладельцу достаточно будет только установить новый радиатор вместе с краником, в обратном описанному порядке.

Чтобы удостовериться в правильности своих действий, автомобилист может проверить радиатор печки, в частности, заглушив все отверстия в бачке приспособления, подвести к нему воздух, который будет иметь давление не менее 0,1 МПа. Затем агрегат следует расположить в любой ёмкости, наполненной водой, и оставить там всё хотя бы на 20–30 с. Любое негерметичное место в радиаторе при таком подходе даст о себе знать выходящими пузырьками воздуха.

После тщательной проверки необходимо расположить оболочку тяги, посредством которой управляется краник печки, таким образом, чтобы при расположении в крайних положениях рукоятка регулировки могла полностью фиксировать открытие или закрытие крана.

В конце манипуляции следует наполнить систему охлаждения движка тосолом, проверить герметичность конструкции, а также функциональность печки в салоне.

Ваз 2106 ремонт печки

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

утечку антифриза;
повышенный шум вентилятора печки;
затрудненную регулировку шторок и крана отопителя;
недостаточно высокую температуру воздуха обдува.

Как правило, печка выходит из строя внезапно, и в самый неподходящий момент. Тогда приходится выяснять причины и ликвидировать их, и каким бы ни был надежным ВАЗ 2106, ремонт печки неизбежен.

Причины неисправности печки 2106

Принципиально, схема конструкции печки очень проста, именно потому она надежна. Печка состоит из

Радиатора отопителя.
Вентилятора, состоящего из моторчика и крыльчатки с кожухом.
Крана печки.
Распределительной заслонки.

Схема печки показана на фото, и пояснений она требует едва ли. Несмотря на довольно компактные размеры, печка успешно выполняет свою работу, но могут быть причины, над устранением которых мы будем говорить дальше. Причинами же неисправностей печки в большинстве случаев стает утечка антифриза, выход из строя моторчика отопителя и выход из строя крана печки.

Течь антифриза

Утечку антифриза из системы не увидеть просто невозможно, потому что течь он будет буквально вам под ноги. Первым делом находим место, откуда течет антифриз, и думаем, как справиться с этой проблемой.

Главным виновником, как правило, стает радиатор печки. На моделях старого образца установлены медные радиаторы, и если у вас именно такой, то вам повезло. Его можно залудить, промыть, и он станет, как новый. Если же радиатор печки выполнен из алюминия, толку от его ремонта мало. Если совсем нечего делать, его можно попробовать восстановить — поставить латку из эпоксидной смолы, если он лопнул в районе патрубка, или попробовать проклеить герметиком, если течь образовалась в сотах. Но никакой гарантии в результате работы нет, поэтому проще его поменять.

Прежде, чем снимать радиатор, нужно удостовериться в том, что течет именно он, а не резиновый шланг на патрубке. От температуры резина часто рассыхается и пускает едва заметную трещину, из которой и протекает антифриз. Замена трубки решит этот вопрос в том случае, если подрезать и укоротить ее не удается.

То же самое касается и крана отопителя. Сам кран довольно надежен по конструкции, а подтекают попросту трубки отопления. Осмотрите места из сопряжения с краном, и тогда удастся избежать демонтажа крана, хотя ничего сложного в этом нет.

Замена радиатора печки

Если диагностикой установлено, что виной протечки антифриза стал радиатор, будем его снимать. Это не так сложно, как просто неудобно, а сама операция займет несколько минут. Вот алгоритм демонтажа радиатора:

Сливаем антифриз из блока цилиндров, предварительно сняв пробку расширительного бачка.
Из моторного отсека ослабляем хомуты крепления и снимаем шланги с патрубков.
Демонтируем резиновый уплотнитель.

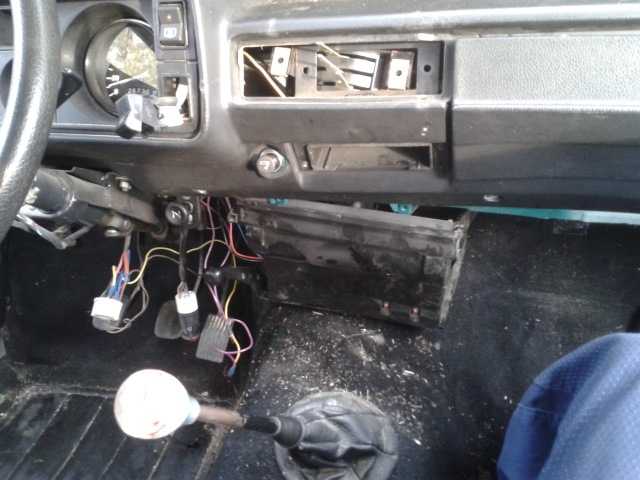

В салоне откручиваем два болта крепления консоли и снимаем ее.
Отсоединяем трос от крана отопителя.
Отщелкиваем пружинные скобы крепления кожуха вентилятора.
Демонтируем радиатор печки.

После осмотра радиатора печки решаем, возможен ли его ремонт.

Замена или ремонт моторчика вентилятора

Моторчик вентилятора отопителя имеет скрытый талант. После определенного пробега автомобиля он начинает петь, причем именно таким голосом, который может вывести из себя каменного Дзержинского. Шуметь он начинает на непрогретом двигателе, а после утихомиривается, но ненадолго. Потому при первых проявлениях неисправности, его стоит сразу менять.

Лучше это сделать тогда, когда мы меняем сам радиатор, чтобы лишний раз не разбирать всю конструкцию. Ремонту он, как правило, не подлежит, и его можно с чистым сердцем выбросить.

На работу печки ВАЗ 2106 может влиять работа термостата, стоит чаще обращать внимание на состояние воздуховодов — они могут попросту забиться листьями. Как видим, ремонт печки ВАЗ 2106 не представляет сложностей, главное, знать причину, а устранить ее всегда можно довольно просто, и тогда в вашей шестерке всегда будет тепло

Не мерзните, и удачи на дорогах!
