Элемент обогрева заднего стекла ваз 2106 жигули

Система отопления и вентиляции Ваз 2106

Главная • Ваз • 2106 • Отопление

Устройство отопителя на Ваз 2106

1 – дефлектор; 2 – воздуховод обогрева ветрового стекла; 3 – крышка воздухопритока; 4 – радиатор; 5 – кожух радиатора; 6 – тяга крана отопителя; 7 – отводная труба; 8 – подводная труба; 9 – кран отопителя; 10 – воздухораспределительная крышка; 11 – электродвигатель вентилятора отопителя; 12 – крыльчатка вентилятора; 13 – добавочный резистор; 14 – воздуховод внутренней вентиляции; 15 – рычаг воздухораспределительной крышки; 16 – кронштейн рычагов управления; 17 – рукоятка управления крышкой воздухопритока; 18 – рукоятка управления краном отопителя; 19 – тяга крышки воздухопритока.

Схема работы печки Ваз 2106

Как работает печка на Ваз 2106: 1 – воздухораспределительная крышка; 2 – электродвигатель вентилятора; 3 – крыльчатка; 4 – кран отопителя; 5 – подводная труба; 6 – отводная труба; 7 – кожух радиатора; 8 – крышка воздухопритока; 9 – капот; 10 – дефлектор; 11 – воздуховод обогрева ветрового стекла; 12 – тяги привода; 13 – кронштейн рычагов управления; 14 – рукоятки управления; 15 – радиатор; 16 – воздуховод внутренней вентиляции; 17 – рычаг воздухораспределительной крышки.

Система отопления Ваз 2106 – жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя. Система состоит из самого отопителя, кронштейна с рычагами управления и воздуховодов. В корпусе отопителя установлены радиатор с краном, электровентилятор и две воздушные заслонки.

Кран и заслонка забора воздуха печки Ваз 2106 гибкими тягами соединены с рычагами блока управления. Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

При аналогичном положении нижнего рычага полностью открыта заслонка забора наружного воздуха, что соответствует максимальному воздушному потоку через отопитель. Поворотные дефлекторы панели приборов позволяют направить потоки воздуха на обогрев ветрового стекла, стекол передних дверей и салона. Нижняя заслонка (воздухораспределительная крышка) с блоком управления отопителем не связана.

Открываем и закрываем заслонку за рычаг, прикрепленный к ней с левой (водительской) стороны. Скорость воздушного потока через отопитель регулируется трехпозиционным переключателем. Им можно задать один из двух режимов работы электровентилятора Ваз 2106 – минимальный и максимальный.

ВНИМАНИЕ! Запрещается включать электровентилятор печки Ваз 216 при закрытой заслонке забора воздуха и открытом кране отопителя. Новый комментарий

Новый комментарий

Видео — Как избавиться от внутреннего замерзания стёкол

Решение проблемы быстрого устранения обледенения лобового стекла волнует практически каждого водителя в зимнее время. Особенно это актуально для тех, у кого автомобиль находится на стоянке. Оставив вечером разогретую машину на открытом воздухе, вы утром обнаружите лёд (иней) на стёклах. Интенсивность обледенения будет зависеть не только от атмосферных условий, но и от состояния автомобиля. Если в салоне по какой-либо причине высокая влажность, обледенения при отрицательной температуре в любом случае не избежать. А чтобы разморозить лобовое стекло с помощью штатной системы обогрева придётся потратить немало времени, сжигая драгоценное топливо.

Варианты быстрой разморозки

Способов, как быстро разморозить лобовое стекло, существует много. Однако не все они эффективны и безопасны. Многое считают, что самый простой метод устранения льда из лобового стекла, убрать иней скребком или полить горячей водой. Сразу отметим, что эти процедуры приводят к появлению микротрещин на поверхности остекления. Это в последующем может стать причиной разрушения стекла.

  • Технический спирт . По опыту бывалых мастеров, быстро разморозить лобовое стекло можно с помощью технического 90% спирта и обычного пластикового распылителя. После обработки лёд на лобовом стекле практически сразу превращается в желеобразное состояние. Убрав эту «кашицу» щёткой или тряпкой за несколько минут, можно сразу отправляться в путь после прогрева двигателя.
  • Химические препараты . Для быстрого размораживания стёкол также можно использоваться различные химические составы, которые сегодня представлены в большом ассортименте в любом магазине бытовой химии. Однако не все эти препараты эффективны, поэтому к их выбору стоит подходить более внимательно.
  • Солёная вода . Если у вас в этот момент под рукой нет никаких специальных жидкостей для размораживания, можно воспользоваться старым проверенным средством — солёная вода. В одном литре тёплой воды размешиваем 2-3 ложки соли и заливаем раствор в обычный распылитель. Обильно брызгаем на обледеневшую поверхность, а затем удаляем остатки льда тряпкой. При этом нужно избегать попадания солёного раствора на уплотнители и пластик.
  • Солевые тампоны . Если у вас нет распылителя, можно сделать тампоны, завернув «кашицу» из соли в тряпку, а затем промокать лёд на стекле. После размораживания остекления не забудьте протереть стекло чистой тряпкой.
  • Соль и глицерин . Устранить иней на стекле изнутри можно с помощью глицеринового раствора. Для его приготовления понадобится две части глицерина, одна часть поваренной соли и обычный распылитель.

Такую защиту можно изготовить самостоятельно или купить полный комплект в магазине. Плёнка предотвратит образования инея, и вам не придётся размораживать с утра стёкла. Если плёнки нет, в крайнем случае, постарайтесь закрыть лобовое стекло любым другим материалом. При этом не забудьте предварительно уровнять температуру воздуха в салоне с окружающей средой. Если вы это сделаете, то при любом морозе обледенение будет минимальным.

Замерзают стекла в машине изнутри, что делать? С такой проблемой, наверняка, сталкивались многие российские автолюбители. Наш климат славится низкими температурами в зимнее время, поэтому каждый водитель сталкивается с проблемой замерзших окон.

Кроме негативной эстетической стороны, это может повлечь за собой неприятные последствия в виде аварий. Поскольку из-за плохого обзора водителю сложнее увидеть опасность. А каждое утро начинать с очистки или отогрева всех замерзших окон просто нереально. Именно поэтому многих автолюбителей интересует очень зимний вопрос — когда замерзают стекла в машине изнутри, что делать? Ведь всем понятно почему стекло замерзает снаружи.

Как сделать обогрев заднего стекла на ВАЗ-2106

Впрочем, ситуацию вполне реально исправить самостоятельно. Давайте рассмотрим, как можно установить обогрев заднего стекла на «шестерку», если таковой здесь отсутствует. Наверное, не нужно искать слишком сложных путей. Лучше всего сразу приобрести подходящее стекло с нитями обогревателя. На вторичном рынке вполне можно подобрать нормальный вариант по приемлемой цене. Задние стекла бьются достаточно редко, поэтому здесь особых проблем возникнуть не должно. Конечно, можно поставить нити и самому, приобретя универсальный комплект. Однако здесь очень высокий риск нарваться на некачественное изделие.

Помимо стекла, вам также понадобятся:

  • клеммы – широкие, и под болт;
  • предохранители;
  • провода;
  • реле (РС527 или аналог) и колодка под него;
  • гайка;
  • резиновые трубочки;
  • кнопка включения/выключения.

По поводу последнего хотелось бы добавить один совет. Кнопку нужно покупать с индикатором. Не стоит забывать, что обогрев очень серьезно расходует электроэнергию, высаживая аккумулятор. Соответственно, светящийся индикатор напомнит вам о необходимости своевременно его выключить.

Перед тем как приступать к работе, следует снять минусовую клемму с зажигания. После этого можно снимать приборный щиток и врезать туда кнопку. Ее, в принципе, реально расположить и в другом месте, но это наиболее оптимальный вариант. Тем более что места там вполне достаточно, а процедура снятия щитка не займет много времени.

Далее устанавливаем реле и можно заниматься прокладкой проводки. Как советуют опытные мастера, высчитывая длину, накиньте небольшой запас, как говорится, на всякий случай. Следует предупредить, что подключать необходимо только через реле. Запитка напрямую обернется крайне нежелательными последствиями – выгоревшими контактами и оплавившейся кнопкой.

Теперь берем подвесной предохранитель и разрезаем закольцованный провод, отступив от края примерно на 6 сантиметров. Далее нужно проделать одну нехитрую манипуляцию. Обжимаем широкими клеммами концы провода и подключаем к предохранителю (коротким концом) и к реле (длинным).

Можно переходить к следующему этапу. От выключателя подогрева тянем 2 провода. Идеальный вариант – сечение 1,5 квадратного миллиметра. Один из них прицепляете к предохранителю (за ним), второй следует прицепить к колодке реле. Теперь снимаем левые пороги – передний и задний – и тянем провода к заднему стеклу. Вот практически и все – осталось только лишь объединить нашу систему обогрева в одно целое. Для этого нужно подключить провод к стеклу и к массе.

Демонтаж уплотнителя

Перед тем, как поставить новое, старое лобовое стекло ВАЗ 2109 нужно аккуратно демонтировать. Чтобы выполнить замену своими руками, понадобится шлицевая отвёртка с шириной шлицы 10–12 мм. Если вы планируете использовать уплотнитель повторно, пусть отвёртка будет сравнительно тупой, чтобы не травмировать его полотно. Перед тем как поменять лобовое стекло, рекомендуется снять стеклоочистители. Даже отогнутые, они создают помехи.

READ Как Выставить Метки ГРМ На Ваз 2106

Начинайте демонтаж ветрового стекла на ВАЗ 2109 изнутри салона, с середины верхнего края. В профиль уплотнитель напоминает букву «Н». Между нижними половинками ножек этой буквы располагается край лобового стекла, а между верхними половинами ножек — край рамки, плавно переходящий в крышу корпуса. Вы должны аккуратно поджать ближнюю к вам верхнюю ножку буквы «Н» и вытолкнуть её наружу корпуса. Обе ножки верхней части профиля уплотнителя окажутся по наружную сторону рамки, а вы увидите обнажённый металл края этой рамки.

Вытолкнув первый участок уплотнителя, шаг за шагом расширяйте зону. Самый трудный шаг — первый, дальше уплотнитель идёт наружу почти без сопротивления. При небольшом везении удаётся протолкнуть край уплотнителя наружу без повреждений. Расширяйте зону демонтажа постепенно в обе стороны от центра, пока не освободите верхние углы ветрового стекла.

Если происходит замена бокового стекла ВАЗ 2109, расположенного за задней дверью, начинайте с середины длинной стороны.

Боковое стекло задней двери

Основной целью снятия стёкол в задней двери «шестёрки» являются ремонтные работы с дверью. Остекление выполнено из двух элементов — опускного и неподвижного (углового). Первое стекло имеет размерность 543 х 429 х 5 мм, второе — 372 х 258 х 5 мм.

Как снять стекло

Для снятия стёкол задней двери понадобятся те же инструменты, что и для работы с передней дверью. Сам процесс выполняется следующим образом:

  1. Демонтируем дверную обивку, выкручиваем крепление направляющих и снимаем их с двери.

Даже при бережной эксплуатации автомобиля иногда приходится сталкиваться с заменой стёкол. Особенно это относится к лобовому элементу. Для замены автомобильных стёкол потребуется подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и следовать им в ходе ремонта.

Снимать стекла на ВАЗ 2106 — занятие не из приятных, поэтому придется запастись терпением и быть предельно аккуратным, так как малейшее неверное движение может привести в порче стекла, будь то лобовое или заднее. Я выполнял эту процедуру при помощи двух плоских отверток.

Показывать эту процедуру буду на примере заднего стекла. Итак, с чего все начинается. Сначала поддеваем по углам стекла хромированные «треугольники», которые выполняют функцию замков.

После чего вынимаем этот треугольник и откладываем в сторону, чтобы не потерять:

Затем поддеваем край центрального жгута, как показано на фотографии внизу:

И потянув его вверх, вытаскиваем полностью с резинки, для этого тянем по всему периметру стекла:

Внизу резинку также уплотняет такой же жгут, который необходимо извлечь аналогичным образом:

Теперь с нижнего угла, так лично я начинал, просовываем плоскую отвертку под стекло и на расстоянии примерно 10 сантиметров вставляем еще одну, чтобы небольшая часть стекла вышла из под резинки:

Действовать нужно очень осторожно, так как стекло довольно хрупкое и при небольшом усилии может треснуть. Теперь можно края резинки, утоплять отверткой, чтобы она уходила под стекло

Как только боковая часть стекла освободилась, можно взявшись за него постепенно раскачивать его со стороны в сторону, тем самым окончательно извлекая из резинки:

Результат проделанной работы можно увидеть ниже на фото:

Если не уверены, что можете справиться самостоятельно, лучше доверить работу специалистам, так как данный ремонт довольно ювелирный. Процесс замены лобового практически ничем не отличается, единственное — хромированный «замок» там находится по центру внизу (а не по углам) и он там один.

Установка проходит в обратной последовательности и требует не меньше аккуратности. Цена лобового стекла на ВАЗ 2106 составляет примерно 1200 рублей, а заднее стоит практически также, отличие в десятках рублей.

Замена

фронтального ветрового изаднего лобового стекол ваз2106 -2103

Читать дальше: Стоимость ремонта после дтп

Снятие фронтального и заднего

лобовых стекол на автомобиле ваз2106 создают в случае их подмены на новые, при кузовных работах, к примеру при покраске автомобиля или для их тонировки. Для снятия стекол нам будет нужно помощь ассистента, а так же одеяло либо что-то наподобие, отвертка, отрезок шнура поперечником кое-где 4-6мм. и длиной около 5 метров.

Если есть все, то можно приступать к ремонту:

Сперва в салоне автомобиля нужно снять все детали декоративного интерьера, которые будут нам мешать. Сначала это декоративные накладки фронтальных боковых стоек, снимите внутреннее зеркало заднего вида (см. Замена зеркалзаднего вида ваз 2106 ), снимите солнцезащитные козырьки, снимите верхнюю декоративную накладку потолка.

Теперь, начиная с верхнего правого угла (как вам удобно, можно и с обеих сразу), подденьте отверткой край уплотнителя и сдвиньте его за фланец кузова и далее уже вручную отжимайте уплотнитель, одновременно надавливая на стекло. Проделывая данную операцию, необходимо вывести верхний угол стекла вместе с уплотнителем из проема кузова и отжать угол стекла от кузова изнутри.

Снаружи автомобиля, подденьте отверткой окантову лобового стекла (замок) и выведите его из уплотнителя. Далее, предворительно отогнув стеклоочистители, необходимо отвести от кузова верхнюю и боковую стороны стекла и снять стекло, положив на капот, с зараннее подстеленым одеялом или любым другим материалом.

(К) Электрика | Автор темы: Carantoc

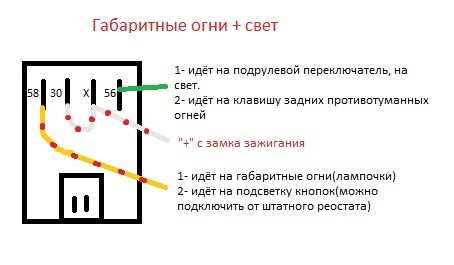

Мужики дайте кто-нить схемы подключения ЭСП, противотуманок и обогрева заднего стекла! Очень нужно..

Женя (Ingegun) https://vkontakte.ru/photo-10692_139553255 это противотуманки. таким же макаром подключать обогрев заднего стекла. а на счёт ЭСП надо подумать, с этим ещё не сталкивался

Артём (Margarethe) Привет всем! Нужен совет ГРАМОТНОГО ЭЛЕКТРИКА. У меня такая проблема: включаю ближний (всё нормально), включаю дальний (РЫЧАГ НА САМЫЙ НИЗ. ) Левая сторона фары загорается как и должны, а правя внутренняя не горит + ксенон внешний начинает мигать. Мои действия:1решил что пришел капец правому блоку от ксенона! (Установил обычную Н4 лампу, правда 24вальтовая под рукой оказалась, главное суть та же:) вобщем при включении дальнего она начинала тускнеть (это и было следствие мигания ксенона т.е. маленькое напряжение)2 отдельно на плюс и на минус на прямую подсоединял лапочку Н1 и включал дальний, понял что и плюс и минус которые подходят к этой лампе штатно вообще не подают электричество! Что за. 3 релюху новую ставил для проверки, та же песня. 4 под капотом и возле оптики все провода массы проверил + предохраны целые(поменял на новый т к при включении дальнего где то замыкает и старый немного:) перегрелся)ПРИЧЕМ КОГДА РЫЧАГ ДЕРГАЮ НА СЕБЯ, ЧТОБЫ МОРГНУТЬ, СПРАВОЙ СТОРОНЫ КСЕ НОН НЕ МИГАЕТ, ХОТЬ И ДАЛЬНИЙ НЕ ГОРИТ.

Женя (Ingegun) Артём, а при включенном зажигании такая же байда или же всё норм работает?

Женя (Ingegun) ток чесно скажу) я не оч грамотный электрик. но чем смогу помоч — попытаюсь помоч)

Женя (Ingegun) Артём. я щас уезжаю домой. попытаюсь разобратся в чём может быть дело. если додумаюсь то завтра отпишусь

Артём (Margarethe) Спасибо Женя:) тут без разницы с зажиганием, без него. В электрике я сам дурачек:) но чисто логически вроде всё перещупал! )))

Женя (Ingegun) блин. голова взрывается. всё бы както решилось если бы не этот пункт «ПРИЧЕМ КОГДА РЫЧАГ ДЕРГАЮ НА СЕБЯ, ЧТОБЫ МОРГНУТЬ, СПРАВОЙ СТОРОНЫ КСЕНОН НЕ МИГАЕТ, ХОТЬ И ДАЛЬНИЙ НЕ ГОРИТ. «мля и зачем я прогуливал пары когда расказывали про ваз 2106 ((в общем максимум что у меня вызвало подозрение это имеенно то что у тебя гдето масы нет. если свет тускнеет эт точно масы нет. посмотри под щитком приборов. ах да. такая тема была в ВАЗ 2108. только там зажигание играло роль ещё. выход я нашол. под щитком приборов папа-мама окислилась. а именно 3 провода. из них масса. почистил и всё нормально.если у тебя работало всё нормально и ты никуда не лез то скорее всего провод массы гдето отпал или же окислился. посмотри под щитком приборов. больше к сожалению идей нет.

Тоха (Kamana) Или посмотри те же папки мамки непосредственно под капотом в местах где идут соединения было такое просто разъединилось!!

Михаил (Gaddi) Контакт, контакт и еще раз контакт. Смотри черные проводки, что идут внутри фар на корпус машины. При признаках окислов оторви их, зачисти и закрепи нормально и будет тебе щастье!

Артём (Margarethe) СПАСИБО! ) Как устраню неполадку обязательно отпишусь.

Женя (Ingegun) давай ждём) обязательно опишись) на будущее будем сами знать что советовать)

Виктор (Huata) Женя Гоменюк спасибо за схему огромное! уже год висят противотуманки на бампере и всё не подключить их

Артём (Margarethe) Женя, да и все остальные, можете надо мной посмеятся))) Помните #3 так вот ответ: сегодня я всетаки заехал к электрику. Короче лампочка перегорела Х))) но скорее всего было так: действительно пропала масса, но в процессе всех экспериментов над электрикой сгорела Н1 лампа которой я прозванивал +/- (#3.2), при этом потерю массы я всетаки устранил! сам пишу и ухахатываюсь Х))) сейчас бы вернуться назад и поржать над собой, как я с оптимистичной физиономией горелой лампой +/- прозваниваю)))))))

Артём (Margarethe) #3 в конце всё что большими буквами написанно! Ответ: зачистить массу под капотом возле релюшки, и возле оптики(справа, левую часть вообще не трогал)Вот так братцы. Так тоже бывает)*перед прозвонкой Н1 я проверил)

Женя (Ingegun) а терь другой смех) а именно то что, после того как я тебе как нибудь пытался помоч у меня вечером случилась таже байда)) права сторона не горит. вот только дело в том что масса пропала))

Артём (Margarethe) :))) красава.

Тоха (Kamana) Но это уже другая история

Михаил (Gaddi) мужики подскажите плз, когда поворотники включаю у меня на тахометре стрелка как дикая срывается на 7000 и тахометр жужжит дико, чет где-то коротит, а вот где я хрен пойми, у кого-нить такое было?

Иван (Mabel) как подсоидинить сигнализацию немогу разобратся подскажите.

Принцип работы системы обогрева

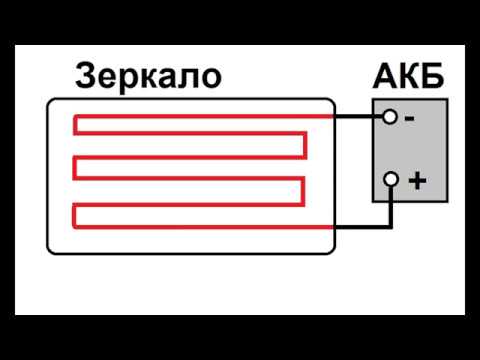

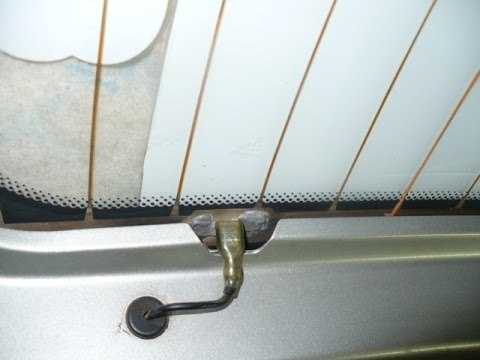

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

  • Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
  • Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
  • Неаккуратная чистка и мойка стекол автомобиля.
  • Повреждение токопроводящих полос во время снятия тонировки.
  • Внешнее механическое воздействие на полосы.
  • Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

  • Визуально (с помощью лупы и подсветки).
  • С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

  • Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.
  • Создание клеевой смеси по инструкции от производителя.
  • Подготовка поверхности стекла к ремонту: аккуратное очищение салфеткой или любым обезжиривателем.
  • Нанесение малярного скотча с обеих сторон повреждения. Приклеивайте скотч строго по ширине нити, для точности можно использовать специальный трафарет.
  • Нанесение клея для ремонта нитей обогрева на поверхность по выделенной ширине. При необходимости — в несколько слоев.
  • Через 20 минут — удаление малярного скотча, а также трафарета согласно инструкции от производителя.
  • Включение и проверка системы обогрева спустя сутки (после полного высыхания клея).

Популярные марки клея:

  • Контактол-А, примерно 200 руб.
  • DoneDeal, примерно 500 руб.
  • Permatex PR-21351, примерно 185 руб.
  • Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

Ремонт в сервисе

Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

  • Заменить предохранитель и реле управления.
  • Восстановить нити.

Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.

Обогрев заднего стекла ВАЗ 2106 | Автор темы: Ewing

Андрей, попробуй поищи пж ато я увесь инет облазил

Андрей (Yarum) Ростислав, хорошо, если найду- скину

Ростислав (Xatia) Андрей, спс жду

Андрей (Yarum) Ростислав, ну в общем самих полосок что то не нашел, но нашел токопроводящий клей, которым их можно восстановить при обрыве.

Ростислав (Xatia) Андрей, ясн меня интерисует именно набор полосок клея инструкция к всему етому

Андрей (Yarum) я склеивал очень просто берёте лак для ногтей и мет. стружку смешивают и клеити на обрыве

Алена (Swete) Не найду я этот обогрев, чтоб наклеивался.может кто ещё как делал?

Сережа (Daksesa) Алёна, могу стекло подогнать.

Алена (Swete) Сережа, спс.я далековато живу да и тонер хороший.жалко

КИА Сид подогрев сидений схема

Установка двигателя ВАЗ 2109 на оку

Подогрев фильтра своими руками 12 вольт

Как подключить обогрев заднего стекла на ВАЗ 2106 : комментарии

Да, действительно. И я с этим столкнулся. Давайте обсудим этот вопрос.

У всех личные отправляются сегодня?

Буду знать, благодарю за информацию.

Вы не правы. Давайте обсудим. Пишите мне в PM, пообщаемся.

Как подключить обогрев заднего стекла ваз 2106

Читайте про как подключить обогрев заднего стекла на ваз 2106 – заходите сюда. Ремонт автомобиля в домашних условиях по видео урокам. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкция по ремонту авто.

Категория: Ремонт авто своими руками

Смех в теме: Клеил потолочную плитку. Многим наверное знакомо. Теперь я понимаю почему клей называется “Титан”. Намажешь его на плитку и сцyко потом полчаса тупо держишь потолок.

Опубликовал Админ: по просьбе Тофика

Отзывы владельца авто: Очень длинная 5 передача, что очень удобно. У моей модели багаж на 520.л. У меня 2-e дочери и каляска и велосипедик и самокат входят без проблем.

Хороший клиренс, электронная педаль газа тоже+++, рулевая рейка c работой справляется нормально, по сравнительным ощущениям c (у меня были ВАЗ-21011, 21095, 21100) машинка комфортнее их и просторнее.

Сверчков пока не завелось:))))))))))).

Здесь легко и интересно общаться. Присоединяйся!

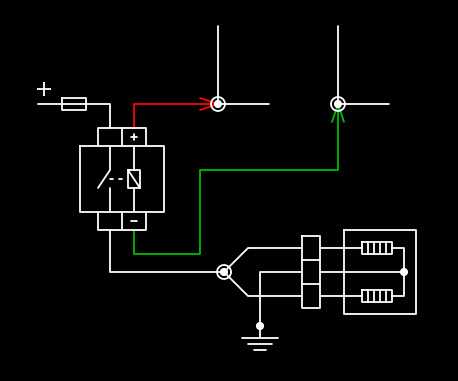

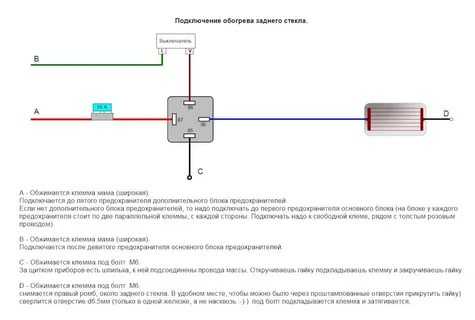

А в чем проблема? Один провод на массу, даже тащить не надо. Установить реле ампер на 15 под капотом, подать + на обмотку и силовой контакт, второй контакт обмотки (я про реле) подключить к кнопке вкл/выкл обогрева. Второй контакт кнопки на землю.

Ко второму силовому контакту реле подключить провод на стекло который идет. Вот + откуда подать — выбирать самому. Если с памятью Ок — хоть с АКБ.

Если есть опасения, то нужно схему смотреть, где этот + появляется только при включенном зажигании, что в принципе правильней.

Вам понадобится — клеммы широкие; — клеммы под болт; — провода; — предохранители; — реле; — колодка под реле; — выключатель обогрева стекла; — болты;

— резиновые трубочки и гайка

Датчик на карбюраторе ваз 2109

Снимите щиток приборов. Далее в этот него вместо заглушки вы должны поставить имеющийся выключатель обогрева заднего стекла.

Прикрепите реле за щитком приборов напротив тахометра. Потом сделайте проводку, выбрав длину проводов относительно габаритов своей машины (опытные мастера советуют взять длину с запасом) .

Крайне нежелательно игнорировать установку реле и подключать провода напрямую.

В противном случае выгорят все контакты, расплавится кнопка выключателя и придется все переделывать заново, только уже, разумеется, не забыв поставить реле.

Имеющийся у вас подвесной предохранитель, имеет на себе закольцованный провод. Его необходимо перерезать, отступив от края около шести сантиметров. Со стороны короткого конца провода его нужно обжать широкой клеммой и подсоединить к предохранителю. С другой стороны также обжать широкой клеммой и вставить провод в колодку реле.

  • Протяните от выключателя подогрева два провода, сечением около полутора квадратных миллиметров, один прицепите к предохранителю (подключать после предохранителя) , другой на колодку реле.
  • Прикрепите реле рядом с предохранителем в любом удобном для вас месте.
  • Снимите и обшивку с обеих сторон заднего стекла.
  • Подключите провод к самому стеклу справа.
  • Подключите справа к заднему стеклу короткий провод одним концом, а другим на массу аккумуляторной батареи.

Аналогичный вопрос, у меня с 1995 без него, зимой ездить невозможно-потеет мгновенно, а с окошком не вариант. Насколько я представляю надо один провод кинуть на кнопку, а другой на источник тока.

Снимите щиток приборов. Далее в этот него вместо заглушки вы должны поставить имеющийся выключатель обогрева заднего стекла.

Прикрепите реле за щитком приборов напротив тахометра. Потом сделайте проводку, выбрав длину проводов относительно габаритов своей машины (опытные мастера советуют взять длину с запасом) .

Крайне нежелательно игнорировать установку реле и подключать провода напрямую.

В противном случае выгорят все контакты, расплавится кнопка выключателя и придется все переделывать заново, только уже, разумеется, не забыв поставить реле.

Обивка дверей автомобиля своими руками

Имеющийся у вас подвесной предохранитель, имеет на себе закольцованный провод. Его необходимо перерезать, отступив от края около шести сантиметров. Со стороны короткого конца провода его нужно обжать широкой клеммой и подсоединить к предохранителю. С другой стороны также обжать широкой клеммой и вставить провод в колодку реле.

  1. Протяните от выключателя подогрева два провода, сечением около полутора квадратных миллиметров, один прицепите к предохранителю (подключать после предохранителя) , другой на колодку реле.
  2. Прикрепите реле рядом с предохранителем в любом удобном для вас месте.
  3. Снимите и обшивку с обеих сторон заднего стекла.
