Как проверить двигатель жигули

Расточка блока под сетку или зеркало

Как бы я не утверждал, что расточка блока под зеркало лучше, чем под сетку, это многим покажется не убедительно.

Поэтому, постараюсь объяснить так, чтобы сами поняли разницу.

Когда поршень с поршневыми кольцами трется о стенку цилиндра виде сетки, сетка из себя представляет грубую шлифовку крупной наждачкой. Цилиндр с сеткой получается как мелкий напильник, конечно этот напильник сразу начинает стачивать поршневые кольца и поршень. В свою очередь поршневые кольца с поршнем стачиваясь сглаживают сетку в цилиндре, постепенно набивая зеркало. Итог, поршень с кольцами набивают зеркало в цилиндре, но сами уже на половину изношены, плюс большая выработка в самом цилиндре. Движки сделанные под сетку долго не живут, очень быстро начинают жрать масло.

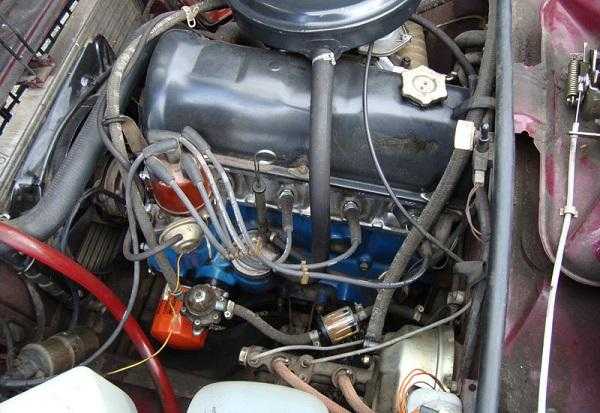

Технические характеристики двигателей ВАЗ

Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.

Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:

Лада 2101 «Копейка»

Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.

ВАЗ 2101

Наименование Характеристика
Марка 2101
Маркировка 1.2 л (1198 см куб)
Мощность 64 л.с.
Тип Карбюратор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 9,2 литров
Диаметр поршня 76 мм
Ресурс 120 — 150 тыс. км

ВАЗ 21011

Наименование Характеристика
Марка 2101
Маркировка 1.3 л (1294 см куб)
Мощность 69 л.с.
Тип Карбюратор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 9,5 литров
Диаметр поршня 79 мм
Ресурс 120 — 150 тыс. км

Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.

ВАЗ 2103

Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.

Наименование Характеристика
Марка 2103
Маркировка 1.5 л (1452 см куб)
Мощность 71 л.с.
Тип Карбюратор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 8,5 литров
Диаметр поршня 76 мм
Ресурс двигателя ВАЗ 120 — 150 тыс. км

Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.

ВАЗ 2104

«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:

Мотор ВАЗ 2105

Наименование Характеристика
Марка 2105
Маркировка 1.3 л (1290 см куб)
Мощность 46 кВт
Тип Карбюратор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 10 литров
Диаметр поршня 76 мм
Ресурс двигателя ВАЗ 120 — 150 тыс. км

ВАЗ 21067

Наименование Характеристика
Марка 21067
Маркировка 1.6 л (1569 см куб)
Мощность 82 л.с.
Тип Инжектор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 8,2 литров
Эконорма Евро-2
Ресурс двигателя ВАЗ 150 — 180 тыс. км

ВАЗ 21073

Наименование Характеристика
Марка 21073
Маркировка 1.7 л (1689 см куб)
Мощность 84 л.с.
Тип Инжектор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 9,5 литров
Эконорма Евро-2
Ресурс двигателя ВАЗ 180 — 200 тыс. км

ВАЗ 341

Дизельная версия на ограниченное количество транспортных средств.

Наименование Характеристика
Марка 341
Маркировка 1.5 л (1524 см куб)
Мощность 50 л.с.
Тип Дизель
Топливо Дизельное топливо
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 6,7 литров
Ресурс двигателя ВАЗ 220 — 250 тыс. км

ВАЗ 2105

На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:

  • ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
  • ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
  • ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
  • ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
  • ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
  • ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
  • ВАЗ-4132 — РПД, 1,654 л, 140 л. с.

ВАЗ 2106

«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:

Наименование Характеристика
Марка 2106
Маркировка 1.6 л (1569 см куб)
Мощность 75 л.с.
Тип Карбюратор
Топливо Бензин
Клапанный механизм 8 клапанный
Количество цилиндров 4
Расход горючего 10,5 литров
Диаметр поршня 79 мм
Ресурс двигателя ВАЗ 150 — 180 тыс. км

ВАЗ 2107

Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.

На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.

Историческо-автомобильное: andrews_answer

Влез в дискуссию и, как водится, сам себя озадачил. Простой, казалось бы, вопрос… Итак, исходные данные задачи — Ваз-2101 первых серий, маркировка двигателя выполнена с буквой D, носится как в жеппу ужаленный по сравнению с более старшими братьями. Вопрос — шо це було, тату?Строго говоря, вопрос маркировки автомобиля, двигателя и отдельных его частей — это вам не слоников из чего-то там лепить, сколько людей, столько и версий. Наша же задача попроще, маркировка двигателя. В целях экономии времени рассматриваем именно и только отрезок 1970-1974 год, что на самом деле мало облегчает нашу задачу, хехе.Давайте поставим себя на место неофита-автолюбителя и посмотрим под капот в поисках маркировки двигателя. Окажется, что под таковую может попасть как минимум две (это я чтобы не умножать сущности сверх меры, к тому же это не влияет на конечный результат) — маркировка блока цилиндров и маркировка головки блока. Начнем сверху, с головки. Что менялось? Двигатель ВАЗ-21011 является модернизированной моделью двигателя ВАЗ-2101. В двигателе ВАЗ-21011 увеличен диаметр цилиндра на 3 мм (79 мм у ВАЗ-21011 против 76 мм у ВАЗ-2101), объем камеры сгорания двигателя ВАЗ-21011 при степени сжатия 8,8 увеличен до 41,9 куб.см против объёма камеры сгорания на двигателях ВАЗ-2101 выпуска до 1974 г. 38,4 куб.см. В соответствии с этим мощность двигателя ВАЗ-21011 повысилась до 69 л.с. С 1974 г. завод перешел на выпуск двигателей со степенью сжатия 8,5, что обеспечило более магкую и долговечную их работу. Для перевода двигателей на новую степень сжатия с сохранением мощностных, экономических и динамических характеристик объем камеры сгорания в двигателе ВАЗ-2101 увеличен до 39,5 куб.см, а у двигателей ВАЗ-21011 снижен до 39,5 куб.см, что позволило унифицировать ГОЛОВКИ БЛОКА ДВИГАТЕЛЕЙ. При сохранившихся мощностных показателях рабочие объемы цилиндров двигателей составляют соответственно 1198 куб.см и около 1300 куб.см.Т.е. первая версия — различие в головке блока, у первых серий была выше степень сжатия на 3 десятых, что давало прирост мощности. Копеечный, правда, извините за каламбур.Что еще? Оказывается, в период с 1972 по 1974 менялись настройки карбюраторов на уровне подбора жиклеров и диаметра отдельных воздушных каналов, т.е. довольно существенно. Делалось это в угоду будущей экологии и влияло на динамику заметно сильнее, чем степень сжатия. В конце концов эта работа с «Озонами» была свернута и появился разлюбимый «Солекс». Тоже вполне себе версия.Но мы до сих пор никак не объяснили букву «D». Тут немного запутано. Дело в том, что эта буковка скорее всего вообще никак не влияет на параметры мотора. Это технологическая маркировка блока цилиндров и показывает класс оного, что означает просто диаметр цилиндра с точностью до тысячных. Табличка классов:

Класс Диаметр цилиндраВАЗ 2101,21013 Диаметр цилиндраВАЗ 21011
А 76,000-76.010 79.000-79.010
B 76,010-76,020 79.010-79.020
C 76,020-76.030 79.020-79.030
D 76,030-76,040 79,030-79.040
E 76,040-76,050 79,040-79,050

Обозначение делается для последующего подбора поршней, обычное сборочное дело. Понятно, что сотка в диаметре цилиндра повлияет на мощность и крутящий момент еще меньше, чем три десятых степени сжатия. Различие в диаметрах не показывает ничего, кроме разницы в технологической оснастке. Т.е. действительно одни блоки могли делать в Италии, а другие в СССР. Совсем уж просто: эта маркировка никак не может влиять на параметры двигателя напрямую, только косвенно может указать на место производства.Как говорится, найдите ошибку в рассуждениях.

Итого: Разница в маркировке объясняется незначительным различием геометрии блока. Возможная (!) разница в динамике автомобиля объясняется возможной разницей в степени сжатия, возможным различием регулировок карбюратора и разницей в культуре сборки двигателей. Плюс народным творчеством, конечно.

Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждений. Для проверки устанавливают частоту вращения ротора генератора 1500—2000 об/мин, питая обмотку возбуждения генератора от аккумуляторной батареи, но от зажима «30» батарею отключают. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 155, а). Если имеется нарушение соединений в обмотке статора или обрыв, либо короткое замыкание в вентилях, форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.

Проверка обмотки возбуждения ротора. Исправность обмотки и надежность прилегания щеток к контактным кольцам можно проверить на стенде без разборки генератора, измерив сопротивление между штекером «67» и корпусом генератора. Если обмотка не имеет коротко-замкнутых витков и щетки хорошо притерты к контактным кольцам, то сопротивление должно быть 4,4+0,3-0,2 Ом при температуре 20°С.

После разборки генератора проверяют сопротивление обмотки возбуждения между двумя контактными кольцами, которое должно быть (4,3±0,2) Ом при температуре 20°С. При этом надо следить за надежностью контакта между кольцами ротора и присоединенными к ним проводниками.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

  • ротор;
  • статор;
  • реле регулятора;
  • полупроводниковый мост;
  • щётки;
  • шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы

Как отрегулировать цепь на ВАЗ 2101-ВАЗ 2107?

1) Для начала ослабьте гайку натяжителя цепи.

Примечание! При отворачивание гайки, башмак натяжителя должен немножко перемещаться!

2) Если же башмак натяжителя цепи не перемещается, то освободите плунжер натяжителя, для этого: 1. Легонько ударьте молотком по гайке натяжителя.

3) Затем проверните болт коленчатого вала по часовой стрелки, до того пока он не начнет тяжело проворачиваться. (Обычно 1-го или же 1.5-ра оборота достаточно)

Примечание! О том как нужно проворачивать болт коленчатого вала, см. в статье, «Установка поршня четвертого цилиндра в положение ВМТ» (Метки выставлять не обязательно!)

Установка: 1) До упора закрутите гайку натяжителя цепи.

Важно! 1) Если вы не уверены на 100% в то что цепь «ГРМ» на вашем автомобиле нуждается в регулировки, то в таком случае проверьте натяжение цепи! (О том как проверить натяжение цепи на автомобиле, см. в статье «Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107»). Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Дополнительный видео-ролик: Просмотрев видео-ролик который находится чуть ниже, вы поймёте для себя принцип регулировки цепи «ГРМ» который наглядно воспринимается очень просто. А время которое у вас уйдёт на регулировку, не составит выше «10 мин». Приятного вам просмотра:

Неисправности мотора ВАЗ 21011

Мы уже писали о том, что первые вариации моторов ВАЗ 2101 и 21011 и по сей день считаются одними из самых долговечных и надёжных. Однако как и любое техническое устройство, даже самый стабильный мотор рано или поздно начинает «капризничать».

Главными признаками этих «капризов», то есть будущих неисправностей, считаются следующие факторы:

  • невозможность запустить мотор;
  • неравномерность работы двигателя на холостых оборотах;
  • сокращение мощностных характеристик;
  • быстрое нагревание;
  • выявленные шумы и стуки;
  • возникновение белых выхлопов.

Видео: как должен работать исправный мотор на «копейке»

Внешний вид авто не должен вводить в заблуждение: поломки и неисправности мотора никак не зависят от чистоты кузова и тщательной полировки ЛКП

Невозможность запуска

Важно понимать, что отсутствие реакции мотора на поворот ключа в замке зажигания — это глобальная проблема. Так, например, если стартер проворачивается, а движок при этом никак не реагирует, то поломка может скрываться в любом из этих элементов:

  • катушке зажигания;
  • распределительном узле;
  • прерывателе;
  • цепочке зажигания (короткое замыкание);
  • бензиновом насосе;
  • карбюраторной установке.

Поэтому если невозможно запустить мотор, не стоит сразу же бежать в автомагазин и покупать все эти элементы для замены. Первым делом необходимо проверить наличие напряжения на катушке (поступает ли ток с АКБ). Далее обычным тестером замеряется напряжение на остальных узлах. Только после этого стоит начинать искать проблемы в бензиновом насосе и карбюраторной установке.

Видео: что делать, если двигатель не заводится

Неравномерность работы на холостом ходу

Если «копейка» крайне нестабильно чувствует себя, когда мотор работает вхолостую, то проблема может быть вызвана неисправностями в системах зажигания или питания. Стандартно нестабильность функций двигателя 21011 обычно связана с:

  • поломками электромагнитного клапана карбюраторной установки;
  • сильным засорением фильтрующих элементов в топливно-воздушной системе;
  • нарушениями в формировании горючей смеси в карбюраторе;
  • залипанием свечей зажигания;
  • окислением/пригоранием контактов сетей;
  • обрывом проводки.

В любом случае стоит начать поиск неисправностей с проверки системы зажигания.

Видео: неустойчивая работа ДВС

Сокращение мощностных характеристик

Изначально снижение тяги двигателя водитель может заметить только при подъёме в гору или на на обгонах. Позже затруднения при наборе скорости могут стать рядовой проблемой автомобиля.

Сокращение мощности силового агрегата связывается со следующими неисправностями:

  • поломками бензонасоса;
  • сильным засорением фильтрующего элемента в топливной системе;
  • неполадками в формировании качества горючей смеси;
  • наличием больших зазоров между контактами прерывателя;
  • выработкой поршней.

Стоит сказать, что первым делом при проверке нужно оценить, совпадают ли метки привода ГРМ и насколько точно выставлен угол опережения зажигания. Только после этого можно приступать к проверке работоспособности других «подозреваемых» узлов.

Видео: потеря тяги, что делать

https://youtube.com/watch?v=ZD4yBUYM4Jw

Быстрое нагревание мотора

Двигатель во время штатной работы всегда должен быть горячим — примерный температурный режим для ВАЗ 21011 составляет 90 градусов Цельсия. Однако если стрелка температуры мотора на приборной панели всё чаще без видимых причин ускользает в красный сектор — это сигнал тревоги.

Сильный перегрев мотора может быть вызван:

  • поломками термостата;
  • неисправностями работы водяного насоса;
  • отсутствием в расширительном бачке тосола;
  • сильным засорением радиатора;
  • разрывом ремня привода вентилятора радиатора.

Как только стрелка термостата переходит в красный сектор, необходимо остановиться и проверить уровень тосола в системе. Если жидкость находится на уровне, придётся искать истинную причину перегревания двигателя.

Видео: причины перегрева и действия водителя

Посторонние шумы и стуки

Двигатель ВАЗ 21011 тихим не назовёшь: во время работы он издаёт самые различные звуки. Однако внимательный водитель может услышать в рядовых шумах и необычные для машины стуки и звуки. Для 21011 это:

  • стук клапанов;
  • удары подшипников;
  • стрекотание пальцев поршней;
  • громкий шелест приводной цепи газораспределения.

Все эти посторонние шумовые эффекты не возникают сами по себе: обычно они связаны с сильным износом деталей и узлов. Соответственно, требуется замена механизмов в кратчайшие сроки.

На этой странице сайта объясню как разобрать двигатель, и определить способ ремонта

Так как двигатель снят, без головки, можно сказать, уже пол дела сделано, остается его только разобрать, в домашних условиях проще разбирать на старой покрышке, первое начинаем снимать поддон.

Фото. Двигатель со снятым поддоном.

Обратите внимание на фото, 2 и 3 шатуны синие и сухие, дальше снимайте маслонасос, и начинайте откручивать шатуны, но обязательно после того как раскрутили шатун сразу его вытаскивайте оденьте на него подушку, и наживите ее, подушки нельзя менять, каждый шатун имеет свою подушку

Фото. Видно сорванные шлицы в шестерне привода маслонасоса.

Как сняли шатун с поршнем, сразу можно определить износ поршневой двигателя, (поршень с шатуном выталкивается вверх двигателя), смотря на этот поршень, видно, что сквозь кольца прорывались газы, об этом говорит нагар на юбке поршня. Также проведя пальцем по цилиндру, в верхней мертвой точке чувствуется небольшая ступенька, это говорит, что в цилиндре есть выработка.

Фото. Поршень с шатуном.

Замеряю поршень, он 79мм. значит, этот двигатель еще ни разу не растачивался, и есть возможность еще на две расточки. Решаю расточить блок под первый ремонт, это поршни 79,4мм.

Фото. Заклинивший вкладыш.

Раскрутил вкладыш с заклинившего шатуна, и здесь надо определить, менять шатун на новый или можно оставить этот. Здесь не все так просто, конечно если есть лишние деньги можно сразу купить новый шатун и подогнать его под вес других шатунов. Но я давно уже занимаюсь движками и видал всякие поломки, самое главное в шатуне, чтобы не провернулся вкладыш в постели шатуна и поршневой палец сидел очень плотно, а то что он посинел от нагрева нестрашно. Так хозяину этой шестерки повезло, вкладыш в шатуне не провернулся, оставляю эти шатуны, что конечно сказывается на цене запчастей.

Фото. Звездочка промежуточного вала.

После снятия шатунов, открутите звездочку промежуточного вала, и снимите цепь.

Затем открутите корзину сцепления, и сам маховик, чтобы было легче откручивать маховик, в коленвал положите деревяшку или большой ключ, чтобы коленвал не прокручивался при откручивании маховика.

Дальше раскрутите подушки коленвала, но обязательно запомните какая подушка стоит на каком месте, подушки менять местами нельзя. Снимайте коленвал, и открутите уши крепления двигателя, они будут мешать при расточки блока. Обычно помпу я не откручиваю, если с ней все в порядке, то нет смысла ее снимать, и тратить время.

Фото. Блок двигателя и коленвал.

Теперь надо составить список запчастей, которые надо будет приобрести для ремонта двигателя, но очень важно, поршни покупаются перед тем как блок везти на расточку, расточник растачивает блок двигателя под поршни. А вкладыши на коленвал покупаются после расточки, когда будет известно под какой размер расточил расточник

Так как коленвал был стандартный, то прогнозирую что скорей всего, после расточки вкладыши будут 0,25, но, точно скажет расточник.

Еще очень важно, обязательно просите, чтобы блок был расточен под зеркало, и не коем случае под сетку. При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ»

При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ».

Ремонт двигателя ВАЗ 2101

Ремонт силового агрегата «копейки», связанный с заменой элементов поршневой группы, а также деталей коленчатого вала производится после его снятия с автомобиля. Что касается коробки переключения передач, то её можно не демонтировать. Рассмотрим наиболее простой способ демонтажа мотора без КПП.

Снятие двигателя ВАЗ 2101

Чтобы демонтировать мотор ВАЗ 2101, потребуются:

  • гараж со смотровой ямой и тельфером (подъёмным устройством);
  • набор гаечных ключей и отвёрток;
  • ёмкость для сбора охлаждающей жидкости объёмом не менее 5 л;
  • маркер или кусочек мела;
  • два старых одеяла (покрывала) для защиты передних крыльев машины при извлечении двигателя из моторного отсека.

Порядок работ следующий:

  1. Загоняем машину на смотровую яму.
  2. Отсоединяем капот от кузова машины, откручивая гайки его крепления к навесам. Для того чтобы в последствии не мучиться с выставлением зазоров капота, перед его снятием обводим маркером по контуру навесы. Эти метки помогут установить капот в том положении, как он стоял раньше.
  3. Накрываем одеялом передние крылья автомобиля.
  4. Сливаем охлаждающую жидкость из блока цилиндров, открутив сливную пробку и подставив под неё заранее подготовленную сухую ёмкость.

Проверка вентилей выпрямителя

Исправный вентиль пропускает ток только в одном направлении, неисправный может вообще не пропускать ток (обрыв цепи) или пропускать ток в обоих направлениях (короткое замыкание).

Короткое замыкание вентилей можно проверить без снятия генератора с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром или с помощью лампы (25-40 Вт) и аккумуляторной батареи, как показано на рис. 156.

Сначала проверяют, нет ли замыкания одновременно в положительных и отрицательных вентилях. Для этого «+» батареи через лампу подсоединяют к зажиму «30» генератора, а «—» батареи — к корпусу генератора (рис. 156, а). Если лампа горит, то и отрицательные, и положительные вентили имеют короткое замыкание.

Проверить короткое замыкание отрицательных вентилей можно, соединив «+» батареи через лампу со штекером нулевого провода обмотки статора, а «—» батареи — с корпусом генератора (рис. 156, б). Горение лампы означает короткое замыкание в одном или нескольких отрицательных вентилях. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается реже, чем короткое замыкание вентилей.

Для проверки короткого замыкания в положительных вентилях «+» батареи через лампу соединяют с зажимом «30» генератора, а «—» батареи со штекером вывода нулевой точки обмотки статора (рис. 156, в). Горение лампы укажет на короткое замыкание одного или нескольких положительных вентилей.

Без разборки генератора обрыв в вентилях можно обнаружить только косвенно при проверке генератора на стенде по значительному снижению (на 20—30%) силы отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Как проверить термостат

Провести диагностику термостата можно без привлечения специалистов. Процедура его проверки довольно проста, но для этого деталь потребуется демонтировать. Процесс её снятия с двигателя мы рассмотрим ниже. А сейчас представим, что мы это уже сделали и термостат находится у нас в руках. Кстати, это может быть и новое, только что купленное устройство, и восстановленное путём кипячения в масле.

Для проверки термостата нам потребуется только чайник с кипящей водой. Размещаем устройство в мойке (раковине, кастрюле, ведре) так, чтобы патрубок, соединяющий деталь с двигателем был вверху. Далее льём небольшой струёй кипящую воду из чайника внутрь патрубка и наблюдаем за происходящим. Сначала вода должна проходить через перепускной клапан и выливаться из среднего патрубка, а после нагрева термоэлемента и срабатывания основного клапана — из нижнего.

Замена термостата

Заменить регулятор температуры на «копейке» можно своими руками. Из инструментов и материалов для этого потребуются:

  • тонкая шлицевая или большая крестообразная отвёртка (в зависимости от типа хомутов, которыми стянуты концы шлангов);
  • гаечный ключ на 13 мм;
  • ёмкость для сбора охлаждающей жидкости;
  • сухая тряпка;
  • охлаждающая жидкость (на долив).

Снятие термостата

Порядок демонтажных работ следующий:

  1. Устанавливаем машину на ровной площадке. Если двигатель горячий, даём ему полностью остыть.
  2. Открываем капот, откручиваем крышки на расширительном бачке и на радиаторе.

  3. Подставляем ёмкость под пробку для слива хладагента.
  4. Ключом на 13 мм откручиваем пробку.

  5. Сливаем часть жидкости (1–1,5 л).

  6. Закручиваем пробку.
  7. Вытираем тряпкой подтёки жидкости.
  8. При помощи отвёртки ослабляем затяжку хомутов и поочерёдно отсоединяем шланги от патрубков термостата.

  9. Снимаем термостат.

Установка нового термостата

Для монтажа новой детали производим следующие работы:

  1. Надеваем концы шлангов системы охлаждения на патрубки термостата.

  2. Плотно, но не до упора, затягиваем хомуты.
  3. Заливаем охлаждающую жидкость в радиатор до уровня. Закручиваем крышки бачка и радиатора.
  4. Запускаем двигатель, греем его и проверяем работу устройства, определяя температуру верхнего шланга рукой.
  5. Если термостат работает в штатном режиме, глушим мотор и подтягиваем хомуты.

Видео: замена термостата

Как видите, абсолютно ничего сложного ни в конструкции термостата, ни в процессе его замены нет. Периодически проверяйте работу этого устройства и наблюдайте за температурой хладагента, тогда двигатель вашего автомобиля будет служить ещё очень долго.

10.6.4 Проверка деталей / ВАЗ 2101

Детали колесного цилиндра

1 – защитный колпачок;
2 – поршень;
3 – уплотнитель;
4 – корпус колесного цилиндра;
5 – чашки пружины;
6 – штуцер выпуска воздуха;
7 – пружина;

КОЛЕСНЫЕ ЦИЛИНДРЫ

1. Для проверки колесные цилиндры разберите: снимите защитные колпачки 1 (см. рис. Детали колесного цилиндра) и поршни 2, выньте уплотнители 3, опорные чашки 5 и пружину 7, затем выверните штуцер 6 выпуска воздуха.
2. Проверьте чистоту рабочих поверхностей цилиндра и поршней.
3. Поверхности должны быть совершенно гладкими, без рисок и шероховатостей, чтобы не происходило утечки жидкости и преждевременного износа поршней и уплотнителей.
4. Дефекты на зеркале цилиндра устраните притиркой или шлифовкой. Однако увеличение внутреннего диаметра цилиндра не допускается.
5. Проверьте упругость пружины. Длина ее в свободном состоянии должна быть 34 мм, под нагрузкой 35±2 Н (3,5±0,2 кгс) – 17,8 мм. При необходимости замените ее.
6. Замените уплотнители новыми.
7. Проверьте также, не повреждены ли защитные колпачки цилиндра, при необходимости замените их новыми.
8. Перед сборкой обильно смажьте все детали тормозной жидкостью. В последовательности, указанной на рис. рис. Детали колесного цилиндра, установите детали в корпус цилиндра без усилия, чтобы не повредить трущиеся поверхности.
9. Установите защитные колпачки.
10. Действуя обеими руками, проверьте перемещение поршней, которое должно быть плавным, без заеданий.

КОЛОДКИ

1. Внимательно проверьте, нет ли на колодках повреждений или деформаций.
2. Проверьте упругость стяжных пружин как верхних, так и нижних; при необходимости замените их новыми. Пружины не должны иметь остаточных деформаций при растяжении усилием 343 Н (35 кгс) нижних пружин и 412 Н (42 кгс) – верхних.
3. Проверьте чистоту накладок, если обнаружены грязь или следы смазки, накладки тщательно очистите металлической щеткой и промойте уайт-спиритом, кроме того, проверьте, нет ли утечки смазки или масла внутри барабана; неисправности устраните.
4. Колодки заменяйте новыми, если толщина накладок стала менее 1,5–2 мм.

ТОРМОЗНЫЕ БАРАБАНЫ

1. Осмотрите тормозные барабаны. Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, расточите барабаны на станке.
2. Затем на токарном станке абразивными мелкозернистыми брусками прошлифуйте барабаны. Это увеличивает долговечность накладок и улучшает равномерность и эффективность торможения. Наибольшее допустимое увеличение номинального диаметра барабана (250 мм) после расточки и шлифовки 1 мм. Пределы этого допуска должны строго соблюдаться, в противном случае нарушается прочность барабана, а также эффективность торможения.

ВАЗ 2101-07.Клинят задние тормоза.Педаль колом.

Можно ли поменять задние тормозные колодки с ваз 2106 на ваз 2101

Как правильно отрегулировать ручник.

Замена задних колодок на ВАЗ 2101-2107 ( КЛАССИКА)( жигули).

Ремонт тормозов ВАЗ классика (2101-2107)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
