Двигатель ваз 2101 какие жиклеры в карбюраторе

Признаки неисправности устройства

Отказ в работе карбюратора может выглядеть по-разному

Наиболее распространённые ситуации, в которых водителю стоит обратить внимание на состояние этого агрегата:

  • двигатель автомобиля не запускается даже после нескольких попыток. Причин здесь может быть две: либо в поплавковой камере нет топливо-воздушной смеси, либо пропорции этой смеси неправильные и она не может вовремя воспламениться;
  • мотор глохнет на холостом ходу или его работа нестабильна. Самая распространённая причина этого — засорившийся жиклёр. Кроме того, перебои в работе мотора могут возникнуть из-за повреждений какого-нибудь уплотнительного кольца или шланга. Наконец, подобные сбои может вызывать неправильно работающий электромагнитный клапан в карбюраторе;
  • слишком большие обороты двигателя на холостом ходу. Эта неисправность может возникнуть из-за неправильной регулировки карбюратора или из-за неплотного закрытия воздушных заслонок. Ещё она возникает из-за слишком высокого давления в поплавковой камере, возникающего из-за попадания кислорода через повреждённые шланги или уплотнительные соединения.

Как отрегулировать карбюратор

Как правило, после снятия все части карбюратора тщательно очищаются от загрязнений и налёта. Рассмотрим основные этапы очистки.

Чистка жиклёров

Жиклёры — это тонкие каналы в карбюраторе, по которым подаётся воздух и топливо. Механическая очистка этих каналов категорически запрещена, так что очищать жиклёры можно только сжатым воздухом. Для продувки каналов автомобилисты пользуются насосом для накачки колёс. Как правило, этого бывает достаточно.

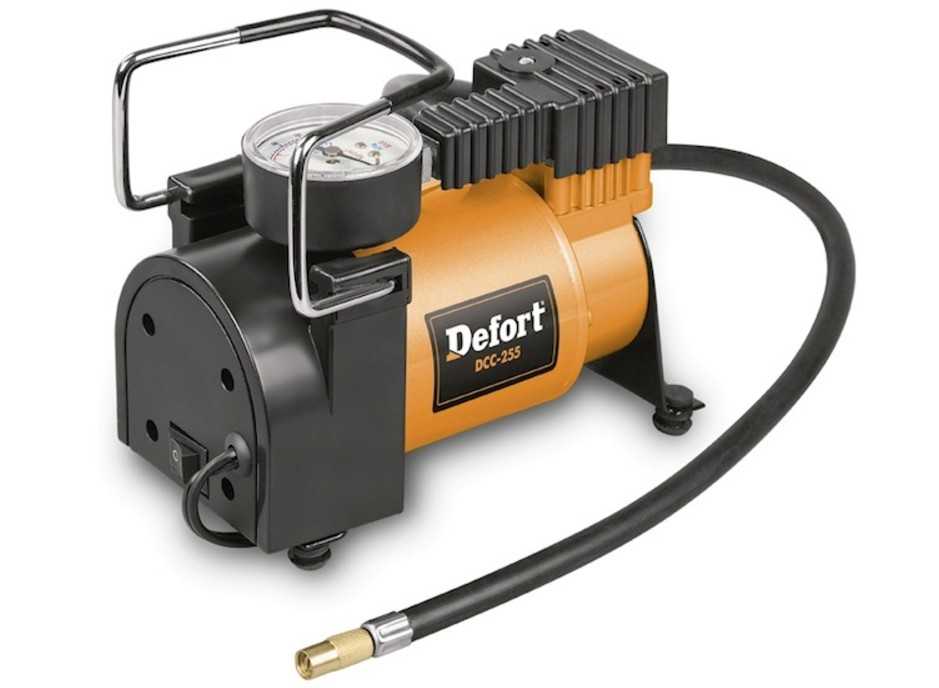

Электрический автомобильный насос, которым удобно прочищать жиклёры в карбюраторе ДААЗ 2107

Но если карбюратор загрязнён очень сильно, его на полчаса помещают в ёмкость с керосином. После выдержки в керосине даже самые стойкие загрязнения легко удаляются.

Очистка поплавковой камеры

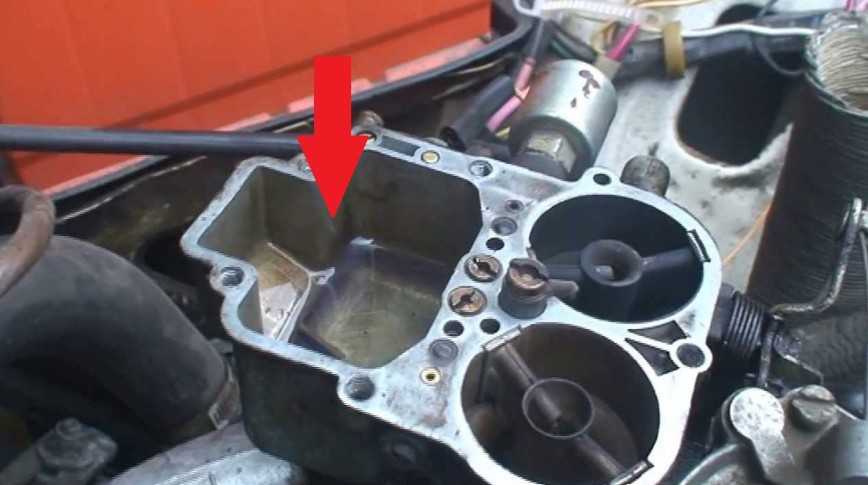

Лучшим инструментом для очистки поплавковой камеры карбюратора является резиновая медицинская груша, с помощью которой все остатки топлива вместе с накопившимися загрязнениями аккуратно вытягиваются из камеры. Протирать поплавковую камеру ворсистыми материалами нельзя, поскольку ворсинки могут попасть в жиклёры.

Поплавковую камеру карбюратора ДААЗ 2107 удобно очищать резиновой грушей

Промывка дроссельной заслонки

Дроссельные заслонки в карбюраторах ДААЗ 2107 очищаются с помощью различных чистящих составов, приобретаемых в автомагазинах (чаще всего таким средством является жидкость WD40).

Жидкостью промывается сама заслонка и все прилегающие к ней элементы конструкции: мелкие каналы, клапаны и т. д. И также следует промыть канал для вентиляции картера.

Что такое карбюратор?

Эти комплектующие автомобиля с системой впрыска предназначены для того, чтобы перемешивать воздух с горючим машины. В итоге образуется смесь топлива с воздухом в конкретных соотношениях. Как обычно, когда регулировку карбюратора ВАЗ 2107, 2108 осуществляют верно, то на всякий грамм бензина должно быть примерно пятнадцать грамм воздуха.

Такой состав профессионалы называли стехиометрическим. В России популярностью пользуются карбюраторы «Озон», «Солекс» или «ДААЗ». Непременно их используют на российской «семерке» и «восьмерке».

Благодаря такой широкой популярности карбюраторов ВАЗ 2108, ВАЗ 2107, их можно ремонтировать даже в гаражах, не тратя времени на посещение фирменных сервисных станций. Некоторые любители автомобилей проводят сами не только работы по регулировке карбюраторов ВАЗ 2108, но и ремонт прочих систем автомобиля.

Это оказалось реальным благодаря тому, что в свободном доступе имеется значительный объем нужной информации, а также в результате доступной конструкции прибора.

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТ Рис. 4.13. Шаблон для регулировки положения поплавков карбюратора

Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

5.… язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТ После регулировки положения поплавков карбюратора проверьте уровень топлива визуально. Для этого установите крышку на карбюратор и закрепите крышку двумя винтами крест-накрест, подсоедините шланги подачи и слива топлива и заведите на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 двигатель. Дайте поработать двигателю 1-2 мин на холостом ходу, остановите двигатель, отсоедините шланги от карбюратора и после этого снимите крышку. Хвостовиком штангенциркуля или линейкой измерьте расстояние от уровня топлива до плоскости разъема корпуса карбюратора. Оно должно составлять 25,5 мм. Если расстояние не равно указанному, подогните в нужную сторону язычок рычагов поплавков и повторите проверку.

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Пошаговые действия:

  1. Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин -1 .
  2. Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
  3. Винтом 1 восстановите частоту вращения вала до 820-900 мин -1 .
  4. Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
  5. Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

  1. Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
    • очень большой жиклер ХХ;
  2. плохо закручен электромагнитный клапан либо заглушка;
  3. посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

  1. Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

Регулировка уровня топлива в поплавковой камере

Сегодня мы рассмотрим немаловажный момент, как регулировка уровня топлива в поплавковой камере карбюратора ВАЗ, для чего она делается и как проводится, что нужно для проведения регулировки уровня топлива.

У некоторых автомобилей можно не разбирая карбюратор, посмотреть, сколько в нем (уровень) топлива, для этого в конструкции предусмотрено специальное окошко, но у нас на ВАЗе их нет.

Принцип работы данного устройства, на мой взгляд, ни чем не отличается от работы сливного бачка унитаза. Спустили воду, поплавок опустился и открыл клапан, вода набралась, поплавок поднялся и закрыл поступление жидкости в бачок. И регулировка то же похожа, но в нашем случае требуется точность, от которого будет зависеть правильность работы двигателя ВАЗ.

Уровень топлива, как вы догадываетесь, зависит от его веса, он стандартный и проверяется на заводе. После тяжелых и долгих лет эксплуатации, вес поплавка может поменяться, например, вследствие его ремонта (пайки), но он не должен выходить за приделы 11+/-0,5 грамм.

Устройство карбюратора ДААЗ 2107

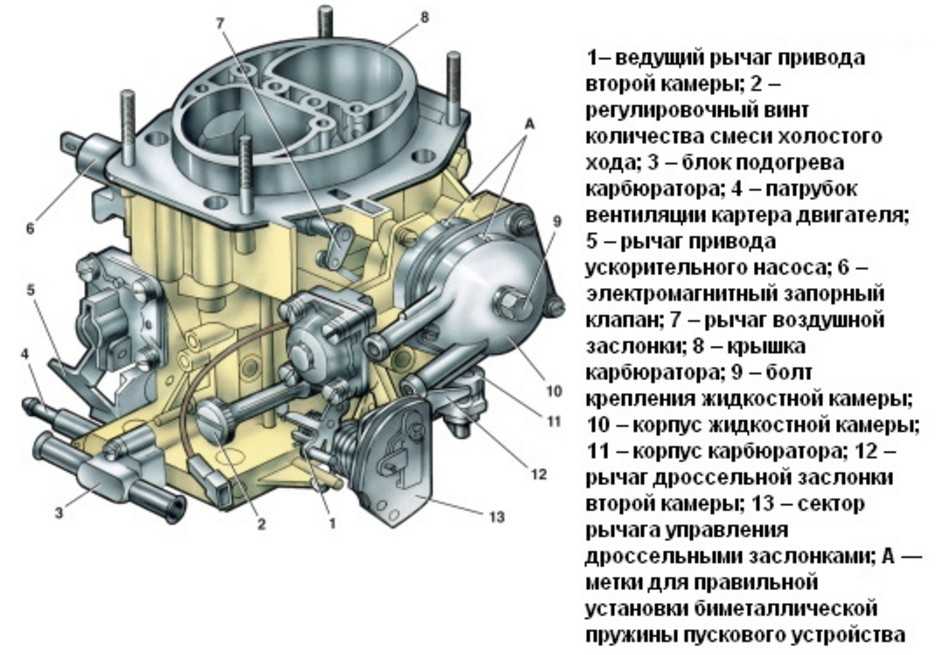

Карбюратор ДААЗ 2107 устанавливается на автомобиль ВАЗ 2107. Представление о его устройстве даёт приведённая ниже схема.

Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105

Ранее такой карбюратор ставили и на ВАЗ 2105. Назначение этого узла сводится к смешиванию бензина и воздуха в определённой пропорции. Затем полученная смесь подаётся в камеры сгорания двигателя.

Основные элементы карбюратора ДААЗ 2107 перечислены ниже:

  • эконостат;
  • насос-ускоритель;
  • система поддержки топливного уровня;
  • система поддержки холостого хода;
  • система пуска мотора;
  • жиклёры для воздуха и топлива;
  • распылитель топливо-воздушной смеси.

Порядок работы

Сначала подключаем приборы.

Мультиметр включаем в режим показа частоты работы двигателя. Один щуп подключаем к массе, а другой к первичной обмотке катушки зажигания.

Включаем газоанализатор, перед этим вставив его датчик в выхлопную трубу автомобиля.

Запускаем двигатель и вращением винта количества смеси, как показано на рисунке, добиваемся частоты вращения в установленных приделах (820 – 900 об/мин).

А вращая винт качества смеси регулируем количество СО в выхлопных газах (0,5—1,2% при температуре 20 градусов и атмосферному давлению 760 мм рт. ст. ). В ходе этой регулировки обороты двигателя будут меняться.

Повторяем операцию, пока не будут выставленные нормативные значения.

Бываю ситуации, что через несколько заходов, показатели регулировок все равно не соответствуют нормативным.

Обращаем внимание на втулки. Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты

Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты. Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов

Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки

Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов. Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки.

Убирайте эти втулки и проводите регулировки заново.

Если все сделано правильно, то при резком нажатии на газ, а затем резком ее отпускании, двигатель должен чисто набрать обороты, а затем, сбавив их, не заглохнуть.

Устройство и назначение поплавковой камеры карбюратора

Карбюратор представляет собой устройство, которое смешивает топливо с воздухом и подает его в строго заданной порции в камеру сгорания двигателя.

Основной частью карбюратора является поплавковая камера, которая постоянно наполняется бензином. Она в целом определяет принцип действия карбюратора. В среднем, объем стандартной поплавковой камеры может достигать 100 см 3 .

Поплавковая камера состоит из поплавка, который подвешен на оси, с рычагом. В верхней части камеры находится игольчатый клапан, посредством которого осуществляется подача топлива. Сама камера представляет собой полость, расположенную в нижней части карбюратора. Сбоку в ней имеется выходное отверстие, через которое бензин поступает в систему подачи.

При понижении уровня в камере, поплавок опускается вниз и своим рычагом отпускает игольчатый клапан, который открывается и пропускает бензин. В процессе его подачи, поплавковая камера наполняется, постепенно поднимая поплавок, на конце которого установлен рычаг. При достижении нормируемого уровня, рычаг поднимает иглу клапана и перекрывает его, таким образом, подача бензина в камеру прекращается. Данный цикл продолжается то тех пор, пока мотор не остановится.

Проверка карбюраторов Солекс

Перед регулировкой карбюратора следует проверить, не попали ли на дроссельные заслонки посторонние предметы. Если в карбюратор попадет посторонний предмет – это неизбежно приведет к необходимости проводить капитальный ремонт двигателя.

После выполненной настройки следует проверить работу насоса-ускорителя. При открытии дроссельной заслонки из распылителя должны появиться струйки бензина. Если они появляются не сразу, в начале движения автомобиль будет сильно тормозить.

Для того, чтобы почистить карбюратор, его нужно разобрать. Для начала выкручиваем воздушные и топливные жиклеры и эмульсионные трубки

Расположение каждого элемента нужно запомнить, так как это важно для последующей сборки карбюратора

Чтобы проверить целостность диафрагмы, необходимо открутить крышку экономайзер мощностных режимов. Понять, что диафрагма сломана можно по следующим признакам:

  1. Двигатель не глохнет полностью даже при закрученном винте.
  2. При выключении зажигания может наблюдаться самовоспламенение.
  3. Неустойчивая работа двигателя.
  4. Перерасход топлива при езде.

После проверки диафрагмы карбюратор следует почистить. Делать это нужно аккуратно, при помощи только воздуха или, если загрязнения очень серьезные, с помощью мягкой медной проволоки. Лучше всего чистить карбюратор Солекс методом продува, при чем продувать следует все его детали стараясь направить загрязнения далеко наружу. Далее закрываем крышку и смазываем все трущиеся поверхности карбюратора. Делать это следует после того, как промоете его внешнюю часть.

Как быстро прочистить систему холостого хода в карбюраторе?

В 99% хватает просто прочистить жиклер в электроклапане. Открутите электроклапан вытяните жиклер, увидите соринку, выдуйте ее. Бывает так, посмотрели а жиклер чистый, значит есть соринка в самом канале карбюратора, почти всегда хватает просто завести двигатель нажав педаль газа и немного погазовать без электроклапана. Закручивайте электроклапан, холостые появятся, если нет, то возможно сломался электроклапан, можно сделать так, вытяните жиклер, под жиклером есть игла, вытащите ее ставьте жиклер без иглы, холостые появятся. Так можно ездить постоянно, но лучше купить новый электроклапан, так как во время перехода на основной режим работы в карбюраторе отключаются холостые обороты электроклапанном. Это дает небольшую экономию бензина, двигатель не хватает лишний бензин через холостую систему карбюратора.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

  • Гаечные ключи.
  • Ветошь.
  • Отвертки (крестовая, плоская).
  • Защитные перчатки.
  • Растворитель.
  • Зубочистки.
  • Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Когда проводить регулировку

Вы наверное спросите когда проводится проверка и регулировка положения поплавка.

Ну во-первых, когда разбирают «карб» для замены поплавка.

Во вторых при замене запорного клапана.

В обеих случаях, нужно заменить прокладку 2.

Также уровень топлива в поплавковой камере карбюратора зависит от:

—  положения седла 3 запорного игольчатого клапана 4, он должен быть закручен до упора;

— положения поплавка 9.

Порядок регулировки уровня топлива в карбюраторе ВАЗ

  1. Снимают крышку карбюратора 1 и ставим ее в вертикальное положении, как на рисунке.
  2. Для регулировки нужно подгибать язычок 8, при помощи этого нехитрого действия, мы меняем значение размера А (7,5+/-0,25 мм), относительно поплавка 9 и крышки 1 с установленной прокладкой 2.
  3. Максимальный ход поплавка Б, должен быть в приделах 8+/-0,25 мм, его можно отрегулировать подгибанием упора 6. Перед установкой и сборкой всего обратно, нужно также проверить, что поплавок свободно перемещается и оттяжная вилка 5 не мешает этому.
  4. Когда будите прикручивать крышку 1, не забудь те проверить, чтобы поплавок не цепляли за стенки поплавковой камеры.

Порядок регулировки уровня топлива в карбюраторе ВАЗ

1 – крышка корпуса карбюратора; 2 – прокладка крышки; 3 — седло игольчатого клапана; 4 – запорный игольчатый клапан; 5 – оттяжная вилка иглы клапана; 6 – упор; 7 – топливоприемник фильтрующий элемент; 8 – язычок поплавка; 9 – поплавок.
