Не работают дворники ваз 2101

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

сначала разбирается узел;
затем выявляются неисправности;
далее выполняется ремонт или замена неисправных деталей;
на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
Со шлиц снимаются пластиковые защитные колпачки.
Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
Откручиваем нижний болт крепления кронштейна очистителя.
Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

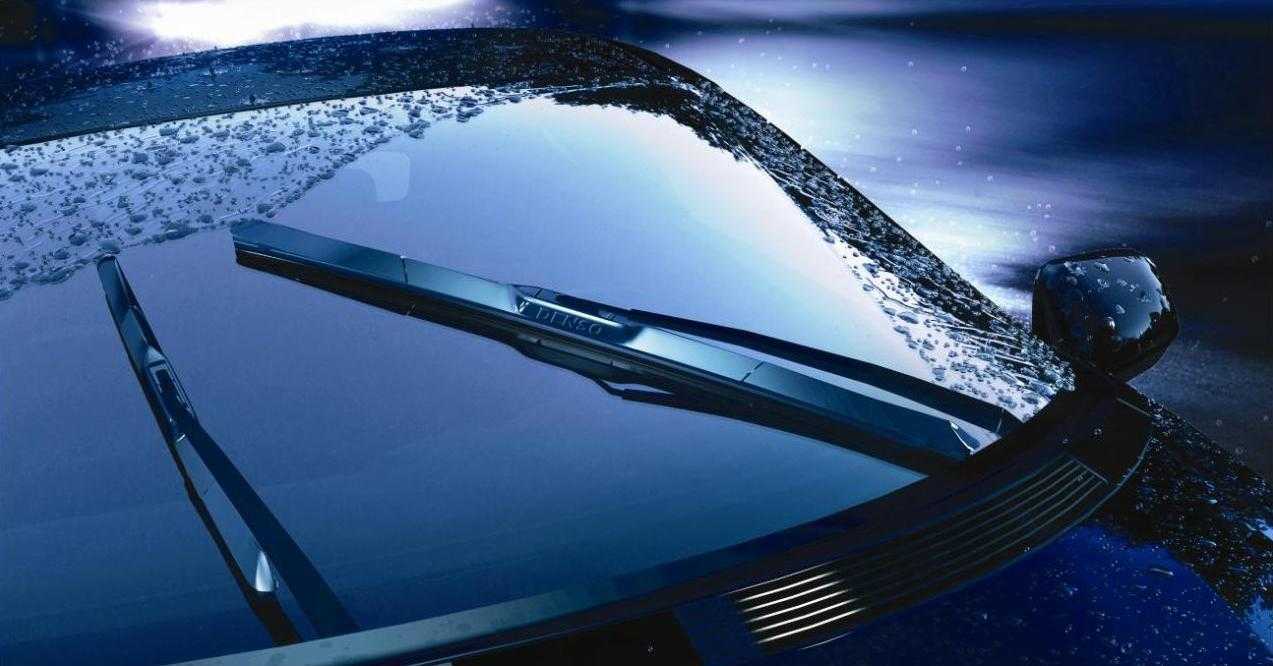

Автомобильные дворники. Подбираем под авто

Выбор необходимо осуществлять в соответствии со следующими правилами:

Вид крепления. Некоторые автомобильные щетки единственного производителя могут использовать различные способы крепежа на рычаге. Поэтому желательно сравнивать тип крепления с предыдущей щеткой. Если же вы выбрали дворники с неподходящим креплением, можно купить специальный переходник.
Длина

Важно учитывать, что максимальное отклонение длины автомобильных дворников не должно быть 1.5-2.0 сантиметров.
Тип щетки дворника. Здесь вы выбираете на свое усмотрение

Можно заказать дешевую каркасную модель либо потратить больше, но купить гибридные либо бескаркасные дворники.
Компания-производитель. При покупке дешевых китайских щеток стеклоочистителей можно не рассчитывать на их долгий срок службы. Есть множество фирм, специализирующихся на изготовлении щеток стеклоочистителей высокого качества. В частности, Bosch, SWF, Denso и Valeo.

Стеклоочистители как дополнение автомобиля используются едва ли не со времен выпуска первых серийных моделей транспортного средства. Необходимость защиты ветрового стекла обусловлена мерами обеспечения безопасности при вождении — «дворники» очищают его поверхность, создавая условия оптимальной видимости. Выполнение этой операции требует от рабочих элементов особого технического устройства, которое подкрепляет моторчик стеклоочистителя и систему привода в целом. Несмотря на относительно скромные габариты, это довольно сложная система, что и влечет неисправности в ходе эксплуатации и потребность в замене некоторых элементов механизма.

Распространенные неисправности и методы устранения

Причины, почему не работают дворники на автомобилях, независимо УАЗ это или семерка, в основном одинаковые. Ниже приведены неисправности и методы их устранения.

Неисправность	Способ устранения
Дворники не работают в обоих режимах.	В этом случае следует проверить предохранители. Если они перегорели, нужно заменить новыми. Если окислились лишь контакты, нужно несколько раз вытянуть предохранители и поставить на место. Может потребоваться замена трапеции дворников Ваз.
Щетки не работают только в прерывистом режиме.	В этом случае сначала нужно проверить поступление электропитания. Если напряжение есть, то причина поломки в реле.
Неисправен переключатель очистителя	Поменять трехрычажный переключатель
Дворники работают, но при отключении они остаются в произвольном положении. Причина может быть в поломке редуктора, так как в нем находится концевой выключатель.	Необходимо зачистить контакты или подогнуть пластину выключателя. При необходимости следует заменить редуктор.
Не работает электродвиигатель.	В этом случае нужно демонтировать электродвигатетель, проверить состояние обмотки и щеток.
Щетки не движутся при работающем редукторе.	Поломаны зубья шестерни, требуется ее замена. Может быть слабо закреплен кривошип на шестерне, нужно затянуть гайку крепления.

В основном проблема механическая — разбивается трапеция. При ремонте дворников многие меняют штатные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому на них не влияют загрязнение и обледенение.

Конструкция очистителя стекла представляет собой сложный механизм, состоящий из большого количества деталей. Отказать может любая из них, что повлечет либо полный отказ работы механизма, либо будет некачественное очищение стекла.

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – переключатель стеклоочистителя; 5 – реле стеклоочистителя; 6 – моторедуктор стеклоочистителя; 7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 9 – блок предохранителей; А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя С 1980 г. на автомобилях ВАЗ-2101, -2102 стал устанавливаться ножной омыватель ветрового стекла (см. рис. Нагнетательный насос омывателя ветрового стекла). В этом насосе имелся дополнительный выключатель 8 стеклоочистителя, который срабатывал при нажатии на кнопку насоса.

1 – крышка; 2 – обойма выключателя; 3 – нижний контакт выключателя; 4 – колодка с контактами; 5 – верхний контакт выключателя; 6 – выпускной клапан; 7 – впускной клапан; 8 – корпус насоса; 9 – кнопка; 10 – возвратная пружина; 11 – шток; 12 – чехол; 13 – направляющая штока; 14 – верхний контакт выключателя; 15 – держатель подвижных контактов; 16 – нижний контакт выключателя;17 – направляющая держателя; 18 – диафрагма; 19 – кожух

С 1982 г. в стеклоочистителях устанавливался термобиметаллический предохранитель многоразового действия для защиты моторедуктора от перегрузок.

Не работают дворники на ВАЗ

Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

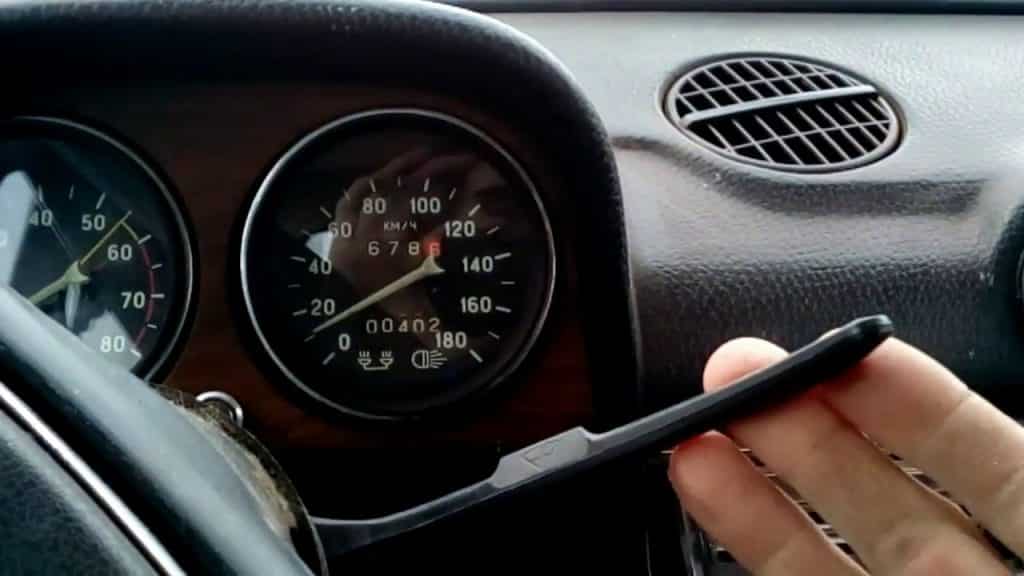

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

Ремонт моторчика

Многие думают, что замена моторчика на аналогичный от иномарки сможет решить проблему с медленной работой дворников, но на самом деле часто достаточно просто произвести чистку и смазку «родного» двигателя.

Если нарекание вызывает скорость работы, то необходимо проверить, насколько легко вращается якорь: при затрудненном движении следует заподозрить повреждение или слишком высокую изношенность щеток. Их нетрудно поменять на новые.

Поможет также чистка коллектора – для этого потребуется мелкая наждачная бумага. О необходимости данной процедуры говорят:

видимое загрязнение;
заметные царапины;
борозды на металле.

Потребуется заменить якорь или редуктор вместе с двигателем в комплекте, если коллектор слишком изношен или подгорел.

Регулировка скорости работы нужна, если стеклоочистители функционируют слишком медленно. Этому способствует:

неправильная (слишком «тугая») смазка;
изношенность шестеренки;
деформация тяг.

Устранение этих проблем в основном и позволяет ускорить дворники и притом существенно.

Порядок замены

Итак, вы выбрали для своего ВАЗа моторедуктор — один из трех первых. Рассмотрим, как производится его замена. При выполнении данной работы разбор всей системы стеклоочистителя производить не нужно. Действуем так:

Отсоединяем от АКБ минусовую клемму;
Отметив положение щеток на ветровом стекле, откручиваем и снимаем рычаги;
Снимаем крышку с обтекателя;
Отвинчиваем гайку, крепящую кронштейн кривошипного механизма к оси моторчика;
Отвинчиваем и снимаем сам кронштейн. Его к кузову крепят 3 болта;
Снимаем со шпилек неработающий или плохо работающий мотор;
Замена старого на новый производится обратным путем.

Стеклоочистители и стеклоомыватели

Назначение стеклоочистителей

Автомобили эксплуатируются в разных климатических, дорожных и метеорологических условиях, при этом для обеспечения безопасности движения и комфортных условий для водителя необходимо обеспечить безупречную видимость дорожной обстановки. Основными факторами, снижающими обзорность и видимость водителю, являются загрязнение либо увлажнение (например, атмосферными осадками) лобового, заднего и боковых стекол, при этом уменьшение видимости через лобовое стекло является наиболее опасным с точки зрения безопасности движения. Существенно ухудшает видимость в темное время суток загрязнение стекол фар.

Принципиальная схема очистителя стекла на ВАЗ 2107

предохранитель;
электродвигатель очистителя;
двигатель омывателя лобового стекла;
блок реле и предохранителей;
выключатель омывателя (подача воды на стекло);
трехрычажный переключатель скорости очистки;
реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Последовательность действий:

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./

с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:

после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:

затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…

и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:

теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!

остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Проверка работоспособности механизмов

На стадии выполнения ремонта или в ходе профилактической проверки стеклоочистителей можно выявить проблемы в устройстве несколькими способами. О качестве работы механизма в первую очередь говорят функция щетки и ее положение в щеткодержателе. Чистящие элементы должны беспрепятственно и легко двигаться в соответствии с заданной скоростью. Сам электромоторчик проверяется тестером. В частности, такая диагностика позволяет обнаружить нарушения в контактах и соединениях. В разобранном виде устройство позволяет оценить и состояние шестерни редуктора — так, в частности, проверяются упомянутые зубья и резьба на валиках. Остальные компоненты можно проверить невооруженным глазом даже при поверхностном осмотре.

Схема включения наружного освещения

2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

6

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Это интересно: Реле-прерыватель указателей поворота ВАЗ 2101 1970-1985

Работы по разборке заднего стеклоочистителя ВАЗ 2109

— Корпус редуктора имеет резинное кольцо и шайбу, снимите их.

— Также механизм стеклоочистителя имеет стопорное и уплотнительное кольцо. Сначала снимите первое, потом шайбу, а потом и уплотнительное кольцо.

— Теперь необходимо удалить винты, при помощи которых крепится крышка редуктора, а потом снять крышку вместе с кронштейном. Затем снимите этот кронштейн с крышки.

— Вы увидите уплотнительную прокладку, снимите её.

— В корпусе редуктора находится водило, достаньте его.

— Также достаньте шестерню редуктора. Для этого воспользуйтесь отверткой.

— Теперь необходимо вынуть якорь из корпуса. Для этого отверните гайки и опустите корпус двигателя.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Моторедуктор от Volkswagen Transporter

Электродвигатель от Фольксвагена требует небольшой переделки, но те, кто пошел по этому пути, как правило, довольны дальнейшей работой дворников и стабильностью стеклоочистителя.

Такая замена требует небольшой переделки. У «десяток» 2005 г. электродвигатель на трапецию подключается рычажком, имеющим большое отверстие. Поэтому рычажок достаточно поменять (взять нового образца), и все подойдет идеально.

И еще один момент: устанавливая мотор на трапецию, нельзя ставить граверы вместе с болтами, чтобы кривошип их не задевал во время работы.

Моторчик стеклоочистителя ВАЗ 2110 v10-07-0001 от Volkswagen Transporter

Такая замена избавит вас от медленных дворников, и даже в сильный ливень они будут хорошо справляться с возложенной на них задачей – обеспечения хорошей видимости.

Стеклоочиститель

С 1980 г. на автомобилях ВАЗ-2101, -2102 стал устанавливаться ножной омыватель ветрового стекла (см. рис. Нагнетательный насос омывателя ветрового стекла ). В этом насосе имелся дополнительный выключатель 8 стеклоочистителя, который срабатывал при нажатии на кнопку насоса.

1. Cнимите щетки с рычагами.

2. Отсоедините провода от аккумуляторной батареи и моторедуктора стеклоочистителя.

3. Отверните гайки крепления штуцеров рычагов и снимите уравнители.

4. Отверните гайки крепления кронштейна моторедуктора и снимите стеклоочиститель в сборе.

5. Если необходимо, то на верстаке снимите моторедуктор с кронштейна и разберите рычажный привод.

6. Установка стеклоочистителя производится в последовательности, обратной снятию.

Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов.

1. Для разборки моторедуктора отверните винты крепления крышки 1 редуктора и снимите ее вместе с панелью 2.

2. Затем отверните винты крепления крышки 16 к корпусу 7 электродвигателя и разъедините их.

3. Выньте якорь 8 электродвигателя.

4. Чтобы снять шестерню 3 редуктора, отверните гайку крепления кривошипа 9, снимите стопорное кольцо с оси и выньте из корпуса ось с шестерней и шайбами.

5. После разборки продуйте внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверьте состояние щеток и коллектора.

6. Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость.

7. Коллектор зачистите мелкозернистой шлифовальной шкуркой, а затем протрите чистой тряпкой, слегка смазанной техническим вазелином. Если коллектор сильно обгорел или изношен, то моторедуктор лучше заменить новым.

8. Проверьте, нет ли следов заедания на шейках вала якоря. При необходимости зачистите их мелкозернистой шлифовальной шкуркой.

При сборке отводите щетки от коллектора, чтобы не поломать их и не по-вредить их кромок, а якорь в корпус вставляйте с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их

10. После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде.

Максимальный эффективный момент на валу моторедуктора*, Н·м (кгс·м)	1,96 (0,2)
Потребляемая сила тока* при моменте 0,98 Н·м (0,1 кгс·м), не более, А	2,8
Частота вращения вала моторедуктора* при моменте 0,98 Н·м (0,1 кгс·м), не менее, мин –1	50
Пусковой момент на валу моторедуктора*, не менее, Н·м (кгс·м)	12 (1,2)

* При напряжении 14 В и температуре (25±10)° С в холодном состоянии.

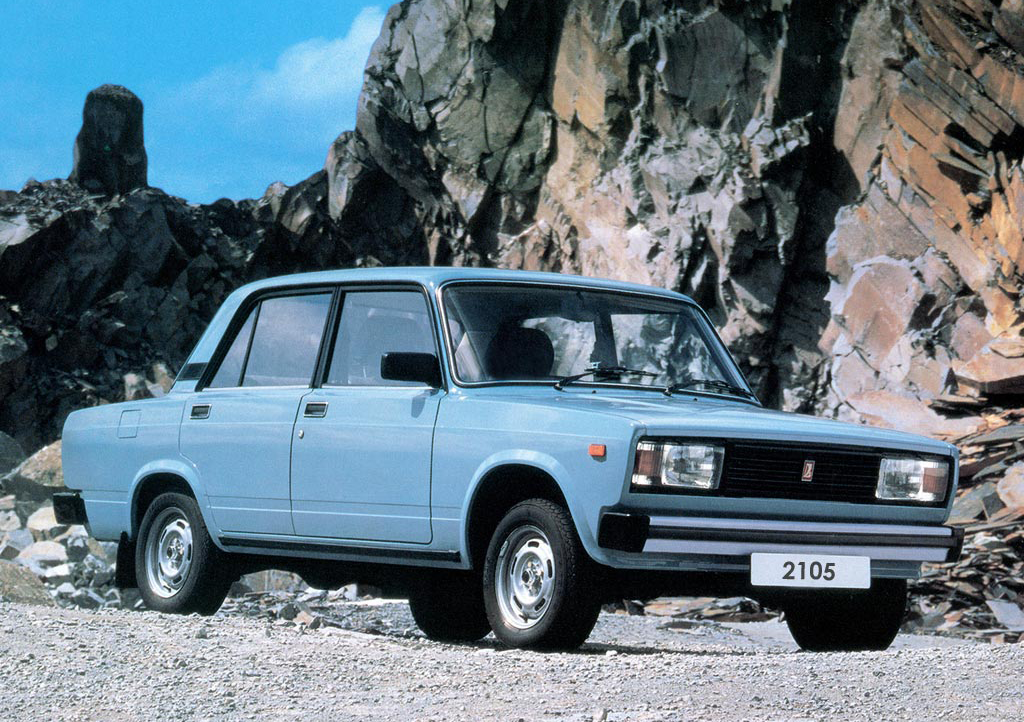

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

Убедимся в исправности поступления питания на электродвигатель дворников.
Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить. Проверяем все провода, ведущие к электромотору дворников

Если видите какие-либо заломы или обрывы — замените их. В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
Тянем на себя, и разъединяем скрепление именуемое шлицевым.
Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
Находим отверстия под переключатель.
В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

От аккумулятора отключаем клемму «плюс»;
Тянем на себя накладку и убираем клаксон;
У руля отворачиваем гайку;
Снимаем руль, выбивая его из шлицов;
От колонки руля, отсоединив фиксаторы, снимаем переключатель.
Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

Нужно отключить плюсовую клемму аккумулятора.
Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
Устанавливаем новое реле.
Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Источник

Снятие, ремонт и установка стеклоочистителя

Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Примечание. Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

4. Снимите по одному защитному колпачку с обеих сторон.

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.
