Замена эластичной муфты на автомобиле ваз-2107

Каково же ее устройство?

Главным составляющим элементом крестовин является подшипник, который крепится с помощью болтов и дает ей возможность поворачиваться. Сама крестовина представляет собой крестообразный шарнир, контролирующий совпадение осей всех крутящихся частей транспортного средства. Он соединяет между собой вилки. Они крепятся к каждому из концов крестовины. Движение шарнира осуществляется благодаря особым игольчатым подшипникам, расположенным на ее шипах. Эти подшипники находятся в отверстиях на вилках, а сверху закрепляются стопорными кольцами (чтобы они не могли смещаться).

Таким образом, крестовина ВАЗ 2107 – это очень гибкое соединение двигателя авто с мостом, служащее для подвижности соединенных деталей и передачи крутящего усилия на колесо.

Как выполняется замена подшипника?

ВАЗ «5-ка», «6-ка» и «7-ка» обладают схожим устройством шасси, потому правила по монтажу и смене подшипника подходят ко всем перечисленным моделям.

Вначале необходимо поставить транспортное средство на смотровую яму и снять вал кардана, а заодно демонтировать крестовину (благодаря ключу на 27 откручивается болтик). Не нужно забывать о том, что гайку не нужно целиком снимать — необходимо оставить немного места непосредственно на резьбе, чтобы в последующем выпрессовать вилку.

После этого потребуется съемник. Он может быть различного устройства – во время подбора этой детали нужно обязательно узнать у торговца о том, для какой именно модели транспортного средства к он предназначается. Благодаря съемнику впрессовывается вилка вала кардана. Вполне возможно, что такая деталь может заклиниться и не высунуться. Для этого используется молоток. Слишком сильно стучать нет необходимости, в противном случае неисправными станут и вилка, и съемник. После этого выпрессовке подвергается необходимая деталь, происходит снятие пластинки опоры.

Далее спрессовывается непосредственно подшипник с вала. Чтобы это выполнить, нужно найти два уголка (50x
50) и с их помощью одновременно с опорой на кардан, сделать выпрессовку запасной части, которая изношена. В случае, если это необходимо, можно взять стальную наставку и через нее легко бить молотком. Все, подшипник снят.

После извлечения подшипника подвесного кардана, нужно достать стопорное колечко и шайбы грязеотражания. Теперь можно начинать устанавливать новую запасную часть, предназначенную для замены.

Установка выполняется схожим образом. Но здесь нужно учитывать одну особенность – для качественной замены необходимо произвести смазку новенькой детали. Иначе появится посторонний звук после замены подвесного подшипника кардан. Обычно, изготовители заблаговременно смазывают деталь, но этого не вполне достаточно, чтобы не появлялся звук после смены подвесного подшипника кардана. Для обеспечения автомобилю хорошего вращательного движения карданного вала, необходимо аккуратным образом поддеть подшипниковую крышечку (стенку), используя шило и сделать ее обработку. После этого новая деталь готова к монтажу. Если подмечено, что эта запасная часть прокручивается с зацепами, то необходима ее замена на другую, так как деталь или бракована, или подделана.

Следуя этим инструкциям, автовладелец легко может поменять поизносившуюся запасную часть на новую, гарантировав собственному автомобилю продолжительную и бесперебойную работу.

Одним из конструктивных элементов карданного вала является подвесной подшипник. Он выполняет функцию поддержания карданной передачи состоящий из двух и более частей. Опора карданного вала состоит из металлического корпуса с отверстиями для крепления к раме, шарикового подшипника и демпферной резинки для компенсации мелкой вибрации.

Как и любая деталь транспортного средства, опора кардана может прийти в негодность. Нередко при выходе из строя опорного подшипника приходят в негодность соседние детали. Поэтому в случае износа подвесного мы рекомендуем обратиться к нашим специалистам, которые проведут диагностику и определят все неисправности, которые могли быть вызваны его поломкой.

Видео: Признаки Неисправности Эластичной Муфты Ваз 2107

Алгоритм замены упругой муфты на ВАЗ 2107

Перед ремонтом ознакомьтесь с инструкцией по эксплуатации, чтобы запомнить расположение элемента и соответствующие типы крепления. Если вы не уверены в своей квалификации, воспользуйтесь услугами опытного обслуживающего персонала. Плохой ремонт может ухудшить производительность машины, потенциально увеличивая риск несчастного случая.

Для замены детали требуется набор отверток и набор кольцевых ключей. Снимите клеммы с аккумулятора перед началом работы.

Сначала демонтируется приводная линия (удаление ведущей линии производится на яме или подъемнике):

Какие крестовины поставить на «шестёрку»

Если прислушиваться к мнению специалистов СТО, то они рекомендуют менять обе крестовины кардана, даже при выходе из строя только одной из них. Но не всё так однозначно. Крестовина, расположенная в передней части карданной передачи, ходит гораздо дольше, чем задняя. Бывают ситуации, когда в хвостовике деталь меняется трижды, а возле подвесного подшипника в её замене нет необходимости. Выбирая крестовины для своего авто, не стоит гнаться за низкой ценой, поскольку ремонт в итоге обойдётся дороже. Рассмотрим некоторых производителей шарниров, которым можно доверить свой выбор:

Trialli. Выполнены из высокоуглеродистой стали и равномерно закалены по всей поверхности. Изделие способно выдерживать высокие воздействия динамического и статического характера. Уплотнение имеет улучшенную конструкцию, что повышает надёжность и защиту от попадания пыли и песка внутрь подшипников.
Kraft. Деталь изготовлена из специального нержавеющего сплава, устойчивого к воздействию коррозии. Производитель даёт гарантию высокого качества, которое заложено в многоступенчатом контроле при изготовлении.
Weber, GKN и др. Крестовины этих и других импортных производителей имеют хорошее качество, но иногда стопоры приходится подгонять по месту.
Самый доступный вариант карданной крестовины — деталь отечественного производства. О качестве такого изделия говорить не приходится, поэтому как повезёт.

Прежде чем купить и установить карданный шарнир, обязательно нужно учитывать размеры и форму чашек

Внимание следует также обратить на шипы шарниров. На них не должно быть никаких заусенцев, рисок и других дефектов

Для отечественных автомобилей предпочтение лучше отдавать крестовинам с тавотницей, т. е. обслуживаемым, что позволит периодически обновлять смазку в подшипниках. Уплотнители не должны иметь каких-либо изъянов, например, видимых разрывов или заводского брака.

При выборе крестовины внимание следует обращать на размеры и форму чашек

Таблица: параметры карданной крестовины на «классику»

Номер	Применение	Размеры DxH, мм
2101–2202025	Крестовина кардана ВАЗ 2101–2107	23,8х61,2
2105–2202025	Крестовина кардана ВАЗ 2101–2107 (усил.)	23,8х61,2

Снятие вала с автомобиля ВАЗ 2107

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

Вывешиваем любое ведущее колесо с помощью домкрата;
Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

Теперь можно разъединить кардан и фланец дифференциала:
Выворачиваем гайки крепления поперечины и снимаем ее;
И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

После установки нужно проверить, как прокручивается кардан при одном вывешенном колесе.

Замена крестовины кардана ВАЗ 2106

Крестовины кардана подлежат только замене, поскольку иголки подшипника, наружная и внутренняя часть обоймы изнашиваются, что приводит к образованию люфта. Это говорит о невозможности и неуместности восстановления детали. Если по характерным признакам было выявлено, что шарниры кардана нуждаются в замене, потребуется демонтировать сам вал, а уж после приступать к ремонту. Для предстоящей работы нужны будут такие инструменты и материалы:

рожковый ключ на 13;
головка на 13 с воротком или трещоткой;
медная или алюминиевая наставка;
молоток;
сжимные плоскогубцы с тонкими губками;
универсальный съёмник;
зубило;
новая крестовина;
смазка «Фиол-1» или «ШРУС-4»;
большая отвёртка.

Снятие кардана

На ВАЗовской «шестёрке» крепление карданного вала выполнено к редуктору заднего моста, а ближе к коробке передач кардан удерживается подвесным подшипником. Демонтаж вала с автомобиля проводится следующим образом:

Откручиваем крепление кардана ключом на 13.
Если болты при отворачивании гаек проворачиваются, вставляем отвёртку, поджимая крепёж.
При откручивании последнего болта вал придерживаем второй рукой, поскольку он может упасть на вас. Кардан отводим в сторону после полного вывинчивания болта.
Зубилом на фланце эластичной муфты делаем отметку положения кардана.
Отвёрткой отгибаем обойму уплотнителя возле муфты.
Сдвигаем обойму вместе с уплотнительным кольцом в сторону.
Откручиваем центральное крепление и придерживаем сам кардан.
Для окончательного демонтажа сдёргиваем вал с коробки передач.

Снятие крестовины

После демонтажа карданного вала можно сразу приступать к разборке крестовины:

Наносим маркировку вилок шарниров кардана, чтобы избежать нарушения заводской балансировки при сборке. Для нанесения меток можно использовать краску (на фото ниже) или ударить слегка зубилом.
Извлекаем стопорные кольца специальными клещами.
Зажав кардан в тисках, выпрессовываем подшипники через подходящие оправки либо выбиваем их молотком.
Разбираем шарнир, смещая крестовину в направлении снятого подшипника, после чего слегка поворачиваем крестовину и извлекаем её из вилки.
Аналогичным образом выпрессовываем противоположный подшипник.
Повторяем действия, описанные в п. 3, и полностью демонтируем крестовину.
Такие же шаги повторяем со вторым шарниром, если требуется и его замена.

Установка крестовины и кардана

Монтаж шарнира и вала выполняем в следующем порядке:

С новой крестовины снимаем чашки и заводим её в проушины.
Устанавливаем чашку на место, аккуратно обстукивая молотком до тех пор, пока не появится канавка для стопорного кольца. Монтируем его и поворачиваем кардан.
Аналогичным образом вставляем и фиксируем противоположную чашку, а затем две оставшиеся.
Наносим на шлицевое соединение кардана смазку «Фиол-1» или «ШРУС-4» и вставляем его во фланец эластичной муфты, фиксируя защитное кольцо.
Крепим карданный вал к кузову и к редуктору заднего моста.

Видео: замена крестовины кардана на ВАЗ 2101–07

В крестовины кардана смазка закладывается с завода. Однако при замене изделия я всегда после проведения ремонта шприцую шарнир. Лишней смазка не будет, а её недостаток приведёт к повышенному износу. Для крестовин рекомендуется использовать «Фиол-2У» или «№ 158», но в крайнем случае подойдёт и «Литол-24». Хотя знаю автовладельцев, которые используют «Литол» как для крестовин, так и для шлицевого соединения. При шприцевании нагнетаю смазку до тех пор, пока она не начнёт выходить из-под уплотнителей. Согласно регламенту шарниры нужно обслуживать каждые 10 тыс. км пробега.

Для замены шарниров кардана необязательно быть опытным автомехаником. Желание автовладельца и пошаговые инструкции помогут выявить неисправность и провести ремонт в гаражных условиях без совершения ошибок.

Что такое подвесной подшипник

К какому бы типу этот элемент карданного вала ни относился, его главный враг – силы трения. Ведь что такое подвесной подшипник? Он, собственно, и предназначен для борьбы с силами трения. Устроен достаточно просто: это стальной либо чугунный каркас с отверстием цилиндрической формы, в которое (если это подшипник скольжения) туго забита втулка с графитовым покрытием – этот материал наиболее успешно противостоит воздействиям сил трения, даже вообще без смазки. Тем не менее, полость между карданной втулкой и валом заполнено густой смазкой, позволяющей последнему свободно вращаться.

Если в качестве опорного используется подшипник качения, то это либо стандартный роликовый или шарикоподшипник. Они, разумеется, тоже требуют постоянной смазки.

Важно! Назначение смазки состоит не только и даже не столько в том, чтобы уменьшить силы трения (в подшипниках качения они и так стремятся к нуля), сколько в защите механизма от коррозии, которая, едва образовавшись, способна в считанные дни вывести из строя любую деталь, будь она изготовлена даже из высоколегированной нержавеющей стали. Лучшее средство борьбы с коррозией механизмов – это их эксплуатация

Не случайно автомобиль, стоящий в гараже, сгнивает быстрее, чем активно эксплуатирующийся.

Замена карданного вала своими руками

Для замены карданного вала целиком или его отдельных частей нужно выполнить определенную последовательность действий:

Первым делом проверить наличие необходимого инструмента. Нам понадобится молоток, отвертка, съемник стопорных колец, наставка из алюминия или меди, а также набор ключей. Очень часто можно обойтись всего тремя размерами последних – 12, 13 и 27.
Перед разборкой поставить метки в узлах стыковки карданного вала. Самое ответственное место – соединение с задним мостом. Обычно метки ставят зубилом или наносят при помощи краски. Простая процедура, помогающая избежать проблем от неправильной сборки. Если же пренебречь этим советом, после ремонта КВ вероятно появление вибраций или полный выход из строя деталей карданного вала.
Можно снимать КВ. Для этого при помощи ключа на 13 отвернуть болты, соединяющие подвесной подшипник и поперечную опору. Далее следует заняться гайками, удерживающими карданный вал и задний мост.
Первостепенная задача – замена крестовины карданного вала. Чтобы сделать это, нужно снять стопорные кольца. Соответствующий инструмент у вас должен иметься. Далее следует расположить кардан таким образом, чтобы крестовина оказалась на весу.
Демонтаж крестовины нужно произвести оправкой и молотком. Аккуратными ударами выпрессовать чашку.
Повернув КВ на пол-оборота, можно достать чашку, которая уже выбита. Затем приступить к извлечению второй.
Если замена карданного вала не планируется, нужно тщательно прочистить проушины, в которые вставляются чашки крестовины

Не должно остаться коррозии и грязи
Особое внимание стоит уделить местам установки стопорных колец. Загрязнения в этих местах совершенно недопустимы.
Из новой крестовины нужно извлечь чашечки и установить их в проушины КВ
Затем можно одеть на место чашку

Но осторожно – очень легко потерять иголки.
Устанавливать деталь надо таким образом, чтобы стала доступна канавка стопорного кольца

Поместить последнее в соответствующее углубление, тем самым фиксируя чашечку. После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки

Но осторожно – очень легко потерять иголки.
Устанавливать деталь надо таким образом, чтобы стала доступна канавка стопорного кольца. Поместить последнее в соответствующее углубление, тем самым фиксируя чашечку

После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки

То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его

После чего провернуть карданный вал.
Проделать такие же действия для второй чашечки. То есть сдвинуть крестовину и установить чашечку. Зафиксировать стопорным кольцом. Вторую чашечку монтировать сложнее, поэтому необходимо запастись терпением.
При наличии сильного износа нужно произвести также замену подвесного подшипника карданного вала.
Когда крестовина снята, можно вставить шлицевую часть кардана в муфту. Затем открутить гайку, крепящую шарнир и передний вал. Обычно для этого нужен ключ на 27.
Стянуть вилку шарнира при помощи съемника. Затем можно демонтировать подвесной подшипник. Для этого либо используется молоток, либо разрезается наружное кольцо, а потом уже применяется съемник.
Проще всего заменить карданный вал в сборе.
Чтобы собрать кардан, нужно выполнить все действия в обратной последовательности. Обязательно руководствуемся метками, оставленными в начале процесса. Если устанавливается новый КВ, иногда нужно отбалансировать его.

При наличии необходимых навыков заменить карданный вал целиком или отдельные его части можно за несколько часов. Главное сразу же обнаружить неисправность и незамедлительно заняться ремонтом.

Как заменить крестовины карданного вала:

Как заменить крестовины карданного вала.

Какие неисправности встречаются в этом соединении

Обычно подшипники сами сообщают, когда их нужно починить или поменять. Звук подвесного подшипника сигнализирует о поломке. Он может подавать следующие сигналы:

Разнообразные стуки и шумы, такие как гул, гудение или хруст;
Вибрация, например, биение или дёргание;
Люфт подвесного подшипника, если он подвергается визуальному осмотру.

Если Вы слышите, что гудит подвесной подшипник, нужно как можно скорее обратиться в автосервис.

Как правило, подобные элементы карданного вала не выходят из строя сами по себе. Ломаются они по следующим причинам:

Естественный износ элемента
конструкции, постепенное разрушение резины, которая удерживает подшипник.
Особенности эксплуатационных условий, например, пониженный или повышенный температурный режим, попадание на подшипник грязи и пыли, передвижение по пересечённой местности, жёсткое переключение передач, повышенные нагрузки.
Ошибка при монтаже, которая легко допускается, если работает не опытный человек.
Пониженные качественные характеристики используемых компонентов. Дело в том, что устанавливаемые запчасти должны быть оригинальными либо хорошо зарекомендовать себя на рынке.

Важно! Если водитель попытается исключить в процессе эксплуатации максимальное количество причин, то он может не сомневаться, что деталь прослужит ему очень долго. Более редкие неисправности передачи ВАЗ 2107:

Более редкие неисправности передачи ВАЗ 2107:

Повреждение и нарушение конфигурации (удар об камни при езде в горах);
Обильное количество грязи в деталях и подшипниках;
Выход из строя фланцев, шлицов и муфт при нагрузках.

Для смазки, ухода, если потребовалась замена детали — прежде всего, нужно правильно снять его с автомобиля и поставить обратно. Ремонт карданного вала также возможен только после снятия.

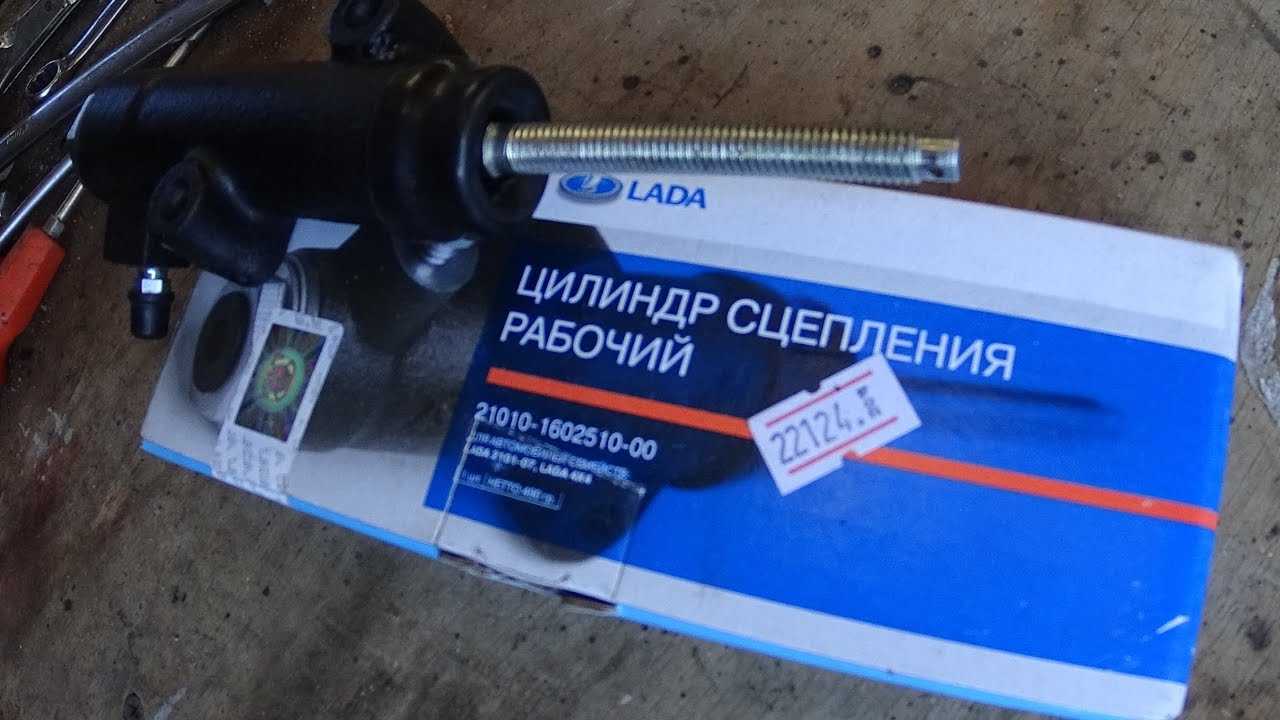

Замена рабочего цилиндра сцепления Ваз 2107

Снятие рабочего цилиндра следует выполнять со смотровой ямы или с использованием подъемника. Порядок операций следующий:

Снять возвратную пружину с кронштейна рабочего цилиндра.
Открутить штуцер трубки, идущей от главного цилиндра. Чтобы с нее не вытекала тормозная жидкость, на нее можно надеть колпачок, снятый со штуцера для прокачки цилиндра, или направить ее в приготовленную заранее емкость.
Выкрутить два болта, соединяющие рабочий цилиндр с КПП и снять их вместе с пластиной.
Демонтировать рабочий цилиндр сцепления.

Примечание: перед установкой нового рабочего цилиндра сцепления следует установить регулировочные гайки приблизительно на том уровне, как они стояли на старом цилиндре. Если проделать эту операцию, регулировка сцепления ВАЗ 2107 значительно облегчится.

Новый рабочий цилиндр устанавливается в последовательности, обратной снятию старого.

ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ ВАЗ 2107

Надеть на штуцер рабочего цилиндра шланг и погрузить его конец в приготовленную емкость для тормозной жидкости.
Выжать сцепление.
Открутить штуцер на рабочем цилиндре на 1 оборот.
Дождаться, пока пузырьки воздуха перестанут выходить и закрутить штуцер.
Повторить операцию пока из штуцера не перестанет выходить воздух. ПРи этом контролировать уровень жидкости в бачке сцепления.
Затянуть штуцер и надеть колпачок.

Существует несколько способов прокачки сцепления на Ваз 2107,вот видео о самых популярных

Прокачка сцепления, несколько способов.

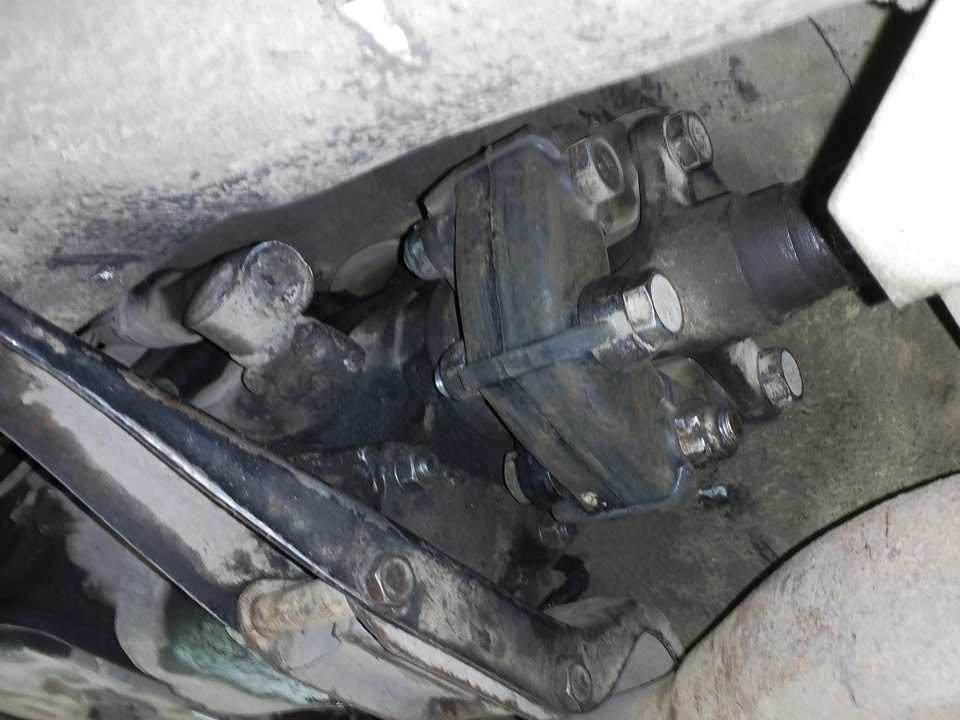

Лада 2107 Игрушка › Бортжурнал › Эластичная муфта Шеви-Нива

Замена муфты приурочена к масштабным действиям по борьбе с вибрацией кардана. После замены разбитой люфтящей задней крестовины, на скорости 30-35 км/ч, будь то разгон или торможение, ощущается небольшая вибрация кардана в передней его части. Причём, если эту скорость поддерживать, то кардан входит резонанс и колошматит его прилично (включена передача или нейтраль, значения не имеет). Крестовины с подвесным свежие, осталась только муфта, хотя осмотрев её внешне, никаких трещин, отслоений и тому подобного на ней не было (мотивировал я замену тем, что резина может потерять свои свойства, усохнуть или может дать невидимую глазу деформацию). Однозначно меняем! Берём от Шеви, она помясистей, и, самое главное, ВСТАЁТ БЕЗ ПЕРЕДЕЛОК (кто сомневается, не сомневайтесь, 100 % подойдёт. Сам мялся).Результат: незначительный. НО! У меня родная муфта была в очень хорошем состоянии; когда её снял, окончательно убедился. Вибрация стала немного меньшей в этом диапазоне скорости, но она осталась. Видимо, нарушена балансировка кардана, потому что объяснить это больше никак нельзя. Момент трогания стал менее «размазанным» и более собранным, но разница не размером в пропасть, как многие пишут (само тело муфты больше и работает она как маховичок). Повторюсь, сравнение проводилось с целой, пригодной родной муфтой. Плюс от установки скорее психологический, да и выглядит она поуверенней. Для Жигулей хватит с запасом, в общем как и должно быть. Пусть ходит.Перед покупкой много лопатил про Шеви-муфту на классику, все в один голос писали «небо и земля», хотя глядя на остатки муфты (больше никак не назовёшь), уверен, эффект был бы не меньшим, если бы поставили новую жигулёвскую. Единственный, можно сказать, минус — это цена: 800 руб. против 350 на родную классическую. Отличие не столь значительное между ними. Цену считаю неоправданной.

P.S. Для профилактики, поставил новую подушку КПП (было сомнение, что родная уже не держит, коробка может «гулять», почему бы не появиться вибрации). Поставил «новую» и матерился два дня (даже когда переставил обратно родную, вспоминал «добрым словом»). С «новой» подушкой коробка начала бултыхаться и бить по днищу, будто она не прикручена к двигателю, а при разгоне, особенно на первой и второй передачах, когда идёт нагрузка, слышна работа всех шестерён и валов в коробке. Если не знать, что дело в подушке, можно подумать, что пора перебирать КПП. А дело вот в чём: «новая» подушка миллиметров на пять короче по высоте с заводской и коробка просто ложилась на траверсу. Отсюда все шумы, вибрации и бултыхания на кузов. Вернул обратно старую и всё стало отлично. Кто страдает от повышенных шумов и биений, проверьте подушку КПП, возможно коробка попросту касается траверсы.

Всем удачи в ремонте и хороших качественных запчастей!

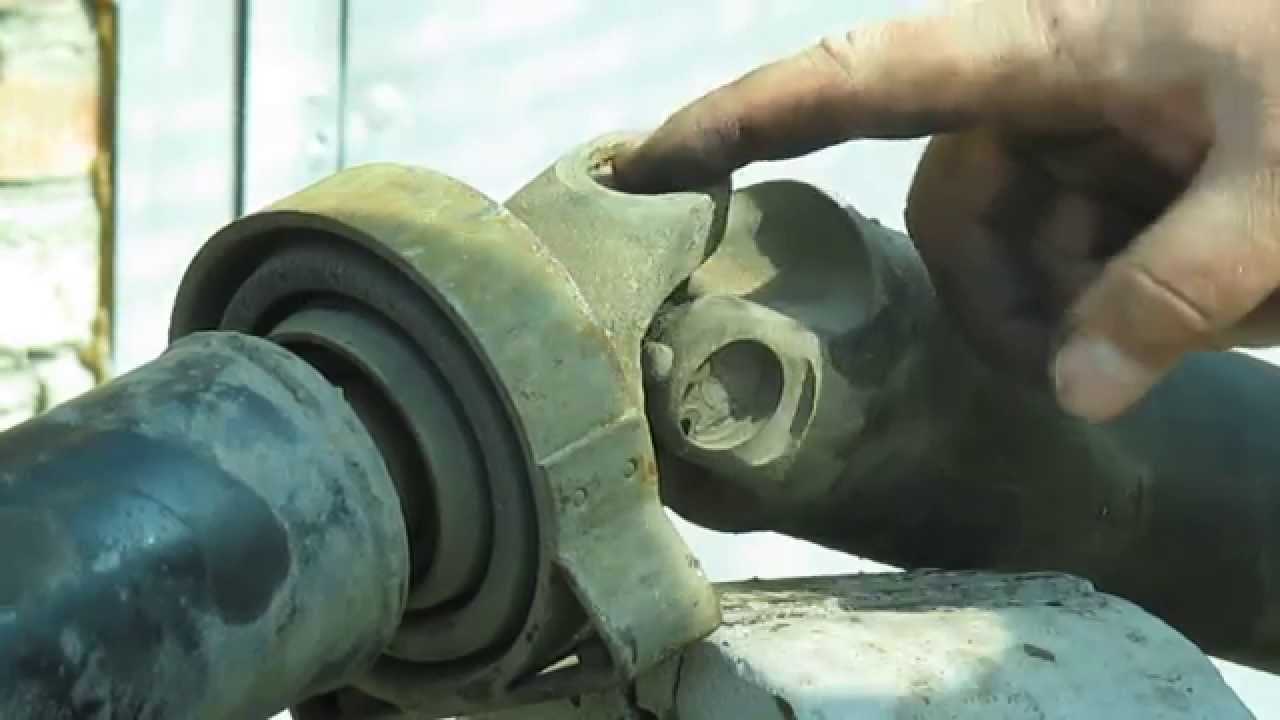

Признаки неисправности подвесного подшипника ВАЗ 2107 и как проверить карданный вал своими руками

Первые признаки неисправности и износа подвесного подшипника ВАЗ 2107 (ПП) — это вибрация и стук кардана в начале движения автомобиля. После разгона авто, стук постепенно исчезает, переходя в вибрацию с шумом. Если с балансировкой оси ранее не возникало проблем, а стуки внезапно появились, то сразу необходимо сделать диагностику ПП.

Диагностирование выполняется в следующем порядке:

Установите авто на эстакаду, подъёмник или яму;
Под автомобилем найдите кардан;

Проверьте люфт ПП, перемещая деталь руками в осевом направлении — свободный ход не допускается;
Покрутите кардан и послушайте, как работает подшипник — вибрация, перекаты, скрежет, стук не допускаются;
Осмотрите корпус изделия, в том числе герметичность уплотнений подшипника — вытекание смазки не допускается;
Убедитесь, что крепление подвесного подшипника с кронштейном не ослаблено;
В представленных видео показано, как гудит подвесной подшипник ВАЗ 2101-2107 (инжектор), а так же как определить неисправность промежуточной опоры.

Конструктивные особенности, признаки подвесного подшипника

Подобный элемент карданного вала состоит из корпуса, сделанного из металла, а также отверстия, в которое вставляется втулка. Между корпусом и втулкой присутствует зазор. Его заполняют определённым смазочным материалом. Таким образом, достигается лёгкое перемещение составных частей подшипника относительно друг друга.

Конструктивные преимущества обеспечиваются за счёт присутствия следующих эксплуатационных особенностей:

устойчивости к
вибрациям;
бесшумной работе;
возможности выполнения основных функций при разных радиальных и угловых нагрузках;
эффективная защита, понижающая воздействие на подшипник разных негативных сред;
простота в разборке и техническом обслуживании.

Важно! Всё это обеспечивает бесперебойную работу элемента карданного вала на долгие годы

Замена подвесного подшипника ВАЗ 2107

Для замены подвесного подшипника карданного вала необходимо:

Отсоединить трос привода ручного тормоза и демонтировать карданный вал в соответствии с пп. 1–13 инструкции по замене эластичной муфты.
Круглогубцами извлечь стопорные кольца игольчатых подшипников крестовины.
Выбрать из набора головку, размер которой соответствует диаметру подшипников крестовины.
При помощи головки и молотка аккуратно выбить игольчатые подшипники.
Зажать кардан в тиски и ключом на 27 отвернуть гайку крепления вилки шарнира.
Снять вилку.
Ключом на 13 открутить два болта крепления подшипника к поперечине.
Специальным съёмником снять подшипник со шлицев вала. Если съёмника нет, можно воспользоваться зубилом и молотком.
Нанести на шлицы кардана смазку.
Посадить на шлицы подшипник, стараясь не допускать перекоса.
Из набора подобрать головку, соответствующую диаметру внутренней обоймы подшипника. Этой головкой и молотком аккуратно набить подшипник на шлицы.
Установить вилку и зафиксировать её гайкой.
Смазать подшипники крестовины смазкой.
Собрать крестовину и запрессовать подшипники в соединения.
Собрать карданный вал строго в соответствии со сделанными ранее метками. После балансировки установить вал на автомобиль, выполняя действия в обратном порядке.

Эластичная муфта ваз 2107
