Проверка генератора ваз 2101 в домашних условиях

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Это интересно: Замена передних и задних амортизаторов (стоек)

Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.

Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.

Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

Установить генератор с встроенным реле вместо штатного.
Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

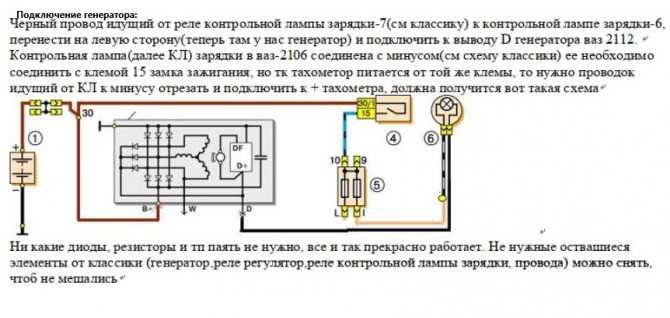

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Это интересно: Причины появления edc ошибки ивеко: почему загорается лампочка?

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Это интересно: Гудит ГУР на холодную или постоянно: причины и ремонт гидроусилителя рулевого управления

Если это делается с трудом, то выкручиваем нижний крепежный болт

Замена генератора ВАЗ 2106 на Г222

Установить генератор с встроенным реле вместо штатного.
Установить модернизированный генератор Г 222.

Доработка генератора Г222 для ВАЗ 2106

Это интересно: Как полностью отключить сигнализацию на машине: отключение автосигнализации с выездом или своими руками с брелка и без него

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

Отсутствие зарядного тока — генератор не работает.
Зарядный ток есть, но ниже минимального значения — идёт недостаточный заряд АКБ.
Напряжение выше максимального значения — перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора. Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

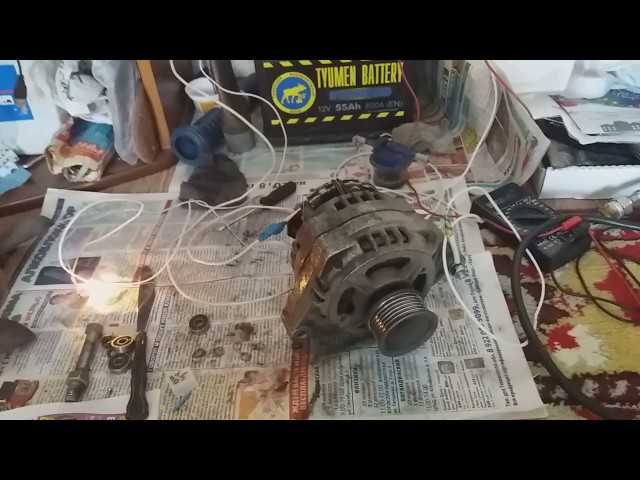

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться. При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

Поломки и ремонт

Если вы подозреваете, что генератор на ВАЗ 2101 не работает, проверьте это самостоятельно. Делается это так.

Запустите двигатель.
Откройте капот.
Вытяните ручку регулировки воздушной заслонки, доведя обороты двигателя до 1200–1300 в минуту.
Снимите плюсовую клемму с аккумуляторной батареи. Если двигатель заглох — агрегат неисправен.

То, что двигатель глохнет, свидетельствует, что он работает только от аккумулятора. Если вы заметили неисправность сразу после того как она возникла, и аккумулятор у вас свежезаряженный, можете проехать десяток—другой километров, пока аккумулятор не потерял мощность. Это позволит вам добраться до своего гаража или до ближайшего сервисного центра. Но не пытайтесь уехать далеко. Вы можете встать посреди дороги, и придётся проситься на буксир или вызывать эвакуатор.

Самая распространённая причина отказа генератора ВАЗ 2101 — слабое натяжение ремня, приводящего его ротор во вращение. Нормальным считается натяжение ремня, при котором прогиб в середине плеча между шкивом коленвала и шкивом водяного насоса при лёгком нажатии составляет 10–12 мм. Этот параметр вы без труда проверите самостоятельно. Изменяется он при неработающем двигателе с приложением небольшого усилия монтажной лопаткой. Мало кто меряет линейкой такой прогиб. Обычно всё бывает ясно на глаз.

Отрегулировать натяжение ремня труднее, чем констатировать отклонение параметра от нормы, но среднему владельцу ВАЗ 2101 вполне по силам. Имейте в виду, что перетягивать ремень не стоит. Это может привести к выходу из строя подшипников, в которых вращаются валы генератора и водяного насоса ВАЗ 2101.

Порядок производства работ таков.

Обесточьте электросистему автомобиля. Снимите минусовую клемму с аккумуляторной батареи.
Рожковым ключом ослабьте гайку крепления к регулировочной планке.
Используя монтажную лопатку в качестве рычага, отклоните агрегат в сторону от двигателя.
Добейтесь нормативного прогиба в середине плеча ремня между водяным насосом и коленвалом.
Зафиксируйте генератор. Закрутите гайку на регулировочной планке.

Нередко агрегат выходит из строя из-за чрезмерного износа щёток. Через них на якорь поступает напряжение возбуждения, то есть рабочая поверхность щётки постоянно трётся о контактную поверхность вала ротора и изнашивается. Изношенные щётки подлежат замене. Такую операцию любой автолюбитель может выполнить своими руками.

Процедура не требует снятия агрегата:

обесточьте электросистему автомобиля; снимите клемму с минусового контакта аккумулятора;
открутите винты крепления щёткодержателя; отсоедините его от устройства;
убедитесь в том, что длина рабочей части щёток не превышает 12 мм;
замените изношенные щётки;
верните щёткодержатель на место.

Выбор генератора для ВАЗ 2101

Производитель комплектовал ВАЗ 2101 генераторами модели Г-221. Максимальной силы тока 52 А было достаточно для работы всех штатных электроприборов. Однако установка автовладельцами дополнительного оборудования (мощной акустики, навигатора, дополнительных фар и т. п.) привела к тому, что Г-221 перестал справляться с повышенными нагрузками. Возникла необходимость замены генератора на более мощный.

Без особых проблем на ВАЗ 2101 можно установить следующие устройства:

Генератор от ВАЗ 2105 с максимальной силой тока 55 А. Мощности достаточно для работы обычной акустической системы и, например, дополнительной светодиодной ленты для освещения. Устанавливается на штатные крепления для генератора ВАЗ 2101. Отличия заключаются лишь в том, что реле регулятора встроено в корпус генератора, а на Г-221 оно расположено отдельно.
Генератор от ВАЗ 2106 с максимальной силой тока 55 А. Выдерживает небольшие перегрузки. Устанавливается на штатные крепления Г-221.
Генератор от ВАЗ 21074 с максимальной силой тока 73 А. Его мощности достаточно для работы любого дополнительного электрического оборудования. Устанавливается на штатные крепления ВАЗ 2101, но схема подключения немного отличается.
Генератор от ВАЗ 2121 «Нива» с максимальной силой тока 80 А. Самый мощный в ряду аналогов. Однако его установка на ВАЗ 2101 потребует значительных доработок.
Генераторы от иномарок. Оптимальный вариант — генераторы от «Фиат». Установка такого устройства на ВАЗ 2101 потребует заметных изменений конструкции крепления генератора и схемы его подключения без гарантий качественной работы.

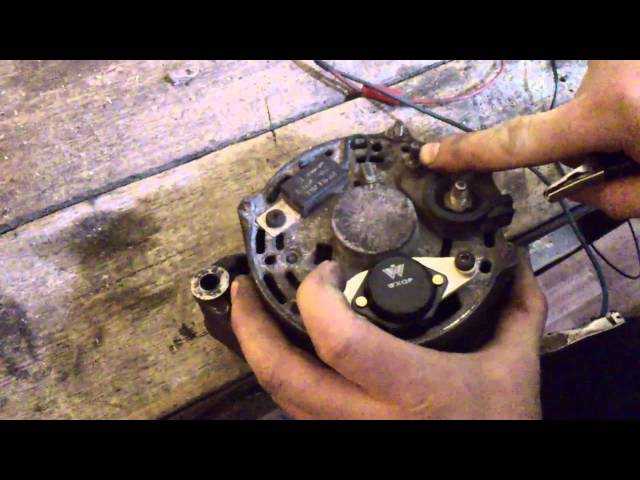

Диагностика снятого генератора

Чтобы проверить снятый с ВАЗ 21 генератор, следует использовать мультиметр в режиме омметра. Щупы прижимаются к клемме 30 и корпусу узла. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора.

Поочередно нужно измерить сопротивление каждого узла генератора. Детали, имеющие не соответствующее норме сопротивление, пришли в негодность. Большинство из них можно заменить в домашних условиях, используя минимальный набор инструментов. Для замены нужно покупать такие же детали, как изначально установленные в генераторе.

Не нашли интересующую Вас информацию? на нашем форуме.

Возможность доработки устройства и применяемые методы

Штатный генератор вашего ВАЗ 2101 не требует доработки. Изменение его конструкции не приводит к увеличению максимальной скорости, повышению крутящего момента, росту экономичности. Но настоящих фанатов автотюнинга это не останавливает. В своём стремлении разобрать и переделать в автомобиле всё что можно и большую часть того что нельзя, они добираются и до генератора ВАЗ 2101.

Обычно агрегат подвергается доработке для того, чтобы поднять один или оба из следующих параметров:

максимальный ток;
максимальное напряжение.

Увеличение этих показателей не приводит к улучшению в функционированию автомобиля. Более того, работа электросистемы ВАЗ-2101 при повышенном токе и напряжении несёт в себе определённые риски. Перегруженная проводка может нагреться, оплавиться и даже загореться. При повышенном напряжении аккумуляторная батарея, нерассчитанная на такую нагрузку, выйдет из строя. Но настоящих фанатов это не останавливает. И они берутся за доработку. Справедливости ради надо сказать, что рост параметров генератора ВАЗ 2101 на 10–15 % обычно сходит с рук.

Чтобы увеличить отдачу генератора, необходимо поменять четырёхдиодный регулировочный блок на восьмидиодный, имеющий повышенные параметры. Трудность состоит в том, что восьмидиодный мост предусматривает три точки подключения, а штатный агрегат — две. Это означает, что вам предстоит организовать дополнительную точку подключения.

Последовательность проведения работ на снятом с автомобиля и разобранном генераторе следующая.

В месте, где к обмотке статора припаян контакт вывода, снимите участок изоляции.
Припаяйте дополнительный контакт. Проследите, чтобы толщина провода нового контакта совпадала с диаметром старого провода.
Заизолируйте место пайки термоусадочной полимерной трубкой подходящего диаметра.

После сборки генератора ВАЗ 2101 подсоедините новый восьмидиодный мост через три контакта модернизированной конфигурации. Установите агрегат на место. Если нет желания заниматься этим, а производительность повысить хочется, можно просто заменить штатный генератор вашего ВАЗ 2101 на вариант от модели ВАЗ 2107 или ВАЗ 2110. Агрегат от «семерки» встаёт на штатное место крепления, а для «десяточного» придётся приобрести или изготовить самостоятельно специальную проставку для его крепежа, потому что штатный агрегат фиксируется на одном кронштейне, а генератор ВАЗ 2110 использует два. Максимальный ток родного агрегата составляет 55 ампер, а у генератора ВАЗ 2110 — 80 ампер. Почувствуйте разницу.

https://youtube.com/watch?v=KOjzQdcqMPs

Устройство генератора

Основными конструктивными элементами автомобильного генератора являются:

ротор;
статор;
корпус;
подшипники;
шкив;
щётки;
регулятор напряжения.

Устройство генератора ВАЗ 2105: а — регулятор напряжения и щёточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 — шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим “30” генератора для подключения потребителей; 9 — штекер “61” генератора (общий вывод дополнительных диодов); 10 — провод вывода “Б” регулятора напряжения; 11 — щётка, соединенная с выводом “В” регулятора напряжения; 12 — регулятор напряжения ВАЗ 2105; 13 — щётка, соединенная с выводом “Ш” регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны привода; 16 — крыльчатка вентилятора со шкивом привода генератора; 17– полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — отрицательный диод; 31 — изолирующая пластина; 32 — фазный вывод обмотки статора; 33 — положительный диод; 34 — дополнительный диод; 35 — держатель положительных диодов; 36 — изолирующие втулки; 37 — держатель отрицательных диодов; 38 — вывод “В” регулятора напряжения; 39 — щёткодержатель

Чтобы знать, каким образом функционирует генератор, нужно разобраться в назначении каждого элемента более детально.

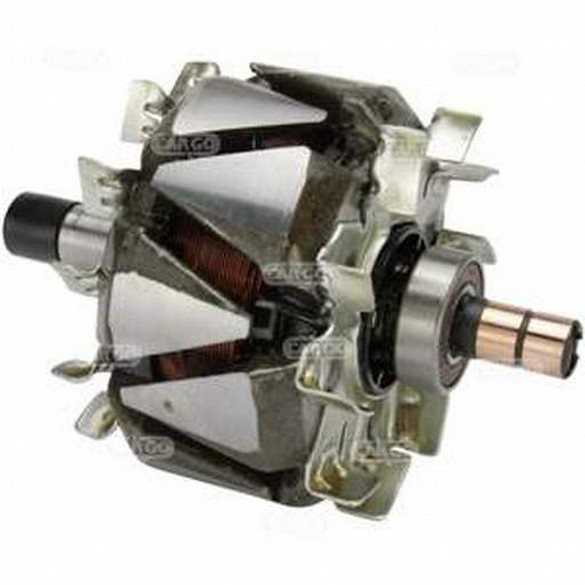

Ротор

Ротор, он же якорь, предназначен для создания магнитного поля. На валу этой детали расположена обмотка возбуждения и медные контактные кольца, к которым припаиваются выводы катушек. Подшипниковый узел, установленный в корпус генератора и посредством которого вращается якорь, выполнен из двух шарикоподшипников. На оси ротора также закреплена крыльчатка и шкив, через который механизм приводится в действие ремённой передачей.

Ротор генератора предназначен для создания магнитного поля и представляет собой вращающиеся катушки

Статор

Статорные обмотки создают переменный электрический ток и объединяются посредством металлического сердечника, выполненного в виде пластин. Чтобы избежать перегрева и замыкания между витками катушек, провода покрываются несколькими слоями специального лака.

С помощью статорных обмоток создаётся переменный ток, который поступает на блок выпрямителей

Корпус

Корпус генератора состоит из двух частей и выполнен из дюралюминия, что сделано для облегчения конструкции. Чтобы обеспечить лучший отвод тепла, в корпусе предусмотрены отверстия. Посредством крыльчатки тёплый воздух из устройства выгоняется наружу.

Щётки генератора

Работа генераторной установки невозможна без таких элементов, как щётки. С их помощью к контактным кольцам ротора подводится напряжение. Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора.

Регулятор напряжения

Реле-регулятор контролирует напряжение на выходе рассматриваемого узла, не давая ему повышаться более 14,2–14,6 В. В генераторе ВАЗ 2105 применяется регулятор напряжения, совмещённый со щётками и фиксируемый посредством винтов с тыльной стороны корпуса источника электроэнергии.

Регулятор напряжения представляет собой единый элемент со щётками

Диодный мост

Назначение диодного моста довольно простое — преобразовывать (выпрямлять) переменный ток в постоянный. Деталь выполнена в форме подковы, состоит из шести кремниевых диодов и крепится к задней части корпуса. Если хотя бы один из диодов выходит из строя, нормальное функционирование источника электроэнергии становится невозможным.

Диодный мост предназначен для выпрямления переменного тока в постоянный с обмоток статора для бортовой сети

Регулятор напряжения РР–380

В настоящее время на автомобилях «Жигули» с генератором Г-221 применяется в основном электронный регулятор напряжения типа 121.3702. Он не требует какого-либо обслуживания и регулировок, а в случае выхода из строя должен заменяться новым.

В 70-х и 80-х годах применялся вибрационный регулятор напряжения типа РР-380 (см. рис. Регулятор напряжения РР-380 ), ремонт и регулировка которого описаны в этой главе. Схема внутренних соединений регулятора показана на рис. Схема соединений системы генератора .

Регулятор напряжения РР-380

1 – термокомпенсирующий резистор 19 Ом, 6 Вт; 2 – дополнительные резисторы 5,5 Ом, 25 Вт; 3 – дроссель; 4 – гайка крепления стойки; 5 – стойка с нижним контактом; 6 – стойка с верхним контактом; 7 – обмотка регулятора; 8 – якорь; 9 – крышка; 10 – пружина якоря; 11 – основание

Схема соединений системы генератора

1 – аккумуляторная батарея; 2 – обмотка ротора генератора; 3 – генератор; 4 – обмотка статора генератора; 5 – выпрямительный блок генератора; 6 – регулятор напряжения; 7 – дополнительные резисторы; 8 – термокомпенсирующий резистор; 9 – дроссель; 10 – выключатель зажигания; 11 – блок предохранителей; 12 – контрольная лампа заряда; 13 – реле контрольной лампы заряда

Меры предосторожности

Не следует путать местами провода, присоединяемые к штекерам «15» и «67»

Если провода по неосторожности будут перепутаны, то регулятор перестанет работать и верхние контакты будут постоянно замкнуты. Напряжение на выходе генератора сильно возрастет, что приведет к бурному «кипению» аккумуляторной батареи и повреждению потребителей

Кроме того, произойдет спекание верхних контактов и регулятор напряжения придется заменить.

Не допускается присоединять конденсаторы против радиопомех к цепи между штекерами «67» регулятора и генератора. Это нарушает условия работы контактов, и они повреждаются.

Не следует подключать дополнительные потребители электроэнергии к цепи питания обмотки возбуждения генератора, так как при этом напряжение генератора сильно возрастает.

Запрещается проверять работоспособность регулятора замыканием накоротко его штекеров «15» и «67». При этом напряжение генератора возрастает, и может быть поврежден выпрямитель.

Не рекомендуется без надобности снимать крышку регулятора, чтобы не нарушить герметичность уплотнения. Попадание под крышку влаги и пыли приводит к загрязнению, пригоранию контактов и, к нарушению нормальной работы регулятора. По этой причине все применяемые в регуляторе материалы проверены на отсутствие газовыделения. Поэтому не допускается установка под крышку самодельной прокладки.

Регулятор следует содержать в чистоте и оберегать от случайных ударов, которые могут нарушить его регулировку.

Необходимо следить за надежностью соединения корпуса регулятора с массой через крепежные винты, так как плохое соединение повышает напряжение генератора сверх нормы.

Правильный ремонт и замена устройства

Техническое обслуживание проводится в гараже, даже если у водителя нет большого опыта в автослесарном деле. Для начала потребуется заглушить двигатель и снять клеммы с аккумулятора. Дальнейший ремонт связан с аккуратным снятием при помощи гаечного ключа на «8» двух гаек самого регулятора. Как только прибор вышел из пазов, надлежит плавно отсоединить 2 провода.

Рекомендуется осмотреть шкив генератора и его корпус на предмет следов механических повреждений или короткого замыкания. Если таковые имеются, то ремонтировать его нет смысла. Во-первых, это отнимет много времени, а во-вторых, процесс зарядки аккумулятора не будет полноценным. Целесообразнее в этом случае приобрести новый регулятор.

Крепится он к брызговику с фиксацией при помощи 2 болтов. Правильно подключить генератор на ВАЗ поможет следующая рекомендация: оранжевый провод подключается к выходу №15, а серый — к 67 выходу. Не запутаться здесь поможет схема подключения генератора ВАЗ 2106, которая должна быть под рукой. Нужно использовать вариант, поставляемый с паспортом. Он расскажет в деталях, как подключить генератор.

В обязательном порядке перед тем, как повернуть ключ в замке зажигания, необходимо убедиться в надежности контакта между «массой» и корпусом 2101. Если этого не сделать, то срок службы регулятора напряжения 2101 будет недолгим. Избыточный заряд в буквальном смысле сожжет устройство.

Аналоги или оригинальные запчасти? Среди водителей нет единого мнения о том, какие именно детали лучше использовать. Стоимость нового устройства напряжения составляет порядка 100 рублей, а само подключение генератора не требует профессиональных навыков. Несмотря на это, лучше не рисковать, ведь нескомпенсированные скачки напряжения навредят всей электронике в машине.
