Что надо знать о датчике давления масла ваз 2106: устройство, способы проверки и замена

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Как заменить аккумулятор на всех автомобилях ВАЗ?

Примечание! На всех автомобилях семейства ВАЗ, аккумуляторная батарея заменяется практически одинаково, различия лишь могут быть в том, что аккумуляторная батарея будет крепится немножко другим способом, а скидывание клем, и снятие самого аккумулятора происходит так же! (Пример замены аккумулятора в этой статье, будет производится на разных автомобилях, один из которых при этом будет автомобиль ВАЗ 2109)

Снятие: 1) Сперва скиньте обе клемы, которые крепятся болтами к выводам на аккумуляторе, для этого:

1. Взяв в руки отвертку, выверните ей но не до конца гайку крепления клемы «-», и после чего скиньте клему «-» с вывода на аккумуляторе.

2. После того как вы скинули клему «-» сразу же переберитесь к клеме «+», и после чего таким же образом скиньте клему «+», ослабив для этого гайку которая крепит клему «+» к выводу.

2) Следом открутите все болты которые препятствуют снятию аккумулятора, допустим на ВАЗ 2109 один из таких болтов расположен внизу аккумулятора, он держит планку которая удерживает аккумулятор на своем месте и тем самым препятствует его снятию.

3) Затем выдвинете ручку аккумуляторной батареи и после чего потянув за неё, снимите аккумулятор с автомобиля.

Установка:

Если вы хотите устанавливать новый аккумулятор на автомобиль: 1) Для начала возьмите в руки новый аккумулятор, и после чего поставьте его на своё место надев на него все клемы и закрепив его точно так же, как и крепился старый аккумулятор.

Примечание! При установки аккумулятора надевайте сперва плюсовую клему, а уже после чего минусовую!

2) После его установки, установите прижимную планку которая его крепила, всё в том же обратном порядке снятию, но только всегда следите за тем что бы прижимная планка, встала строго так же как и была до этого.

Примечание! При обратной установке прижимной планки, на некоторых автомобилях включая так же ВАЗ 2109, прижимная планка должна быть установлена таким образом, что бы она упиралась в выступ, который находится на кузове автомобиля!

Если вы хотите устанавливать Б/У аккумулятор на свой автомобиль: 1) Перед тем как приобрести Б/У аккумулятор просмотрите его срок годности, который указан на нём, чем свежее аккумулятор тем лучше.

2) После чего проверьте уровень электролита в каждом его отсеке, вывернув для этого монетой или же отверткой каждую пробку, и после чего заглянув в эти отсеки, убедитесь что уровень электролита там не слишком мал, по необходимости доведите его до нормы.

Примечание! После покупки Б/У аккумулятора долейте электролит ровно до нижнего кончика верхний пластины, выше нижнего кончика лить не нужно!

3) Далее протрите весь аккумулятор с помощью тряпки, от пыли, грязи и других загрязнённых вещёств.

4) Следом установите его на место, надев сперва на него плюсовую клему, а затем минусовую клему и после чего закрепите обе клемы гайками.

Важно! 1) Запомните расположение обеих клем перед тем как снять аккумулятор, и после его повторной установке, устанавливайте клемы так же как и было ранее!

2) Не экономьте деньги на аккумуляторе, так как это он является сердцем вашего автомобиля, да и вообще это одна из таких вещей которую лучше всего нужно покупать новую, потому что купленный Б/У аккумулятор может очень быстро выйти из строя, в связи с этим будут лишние траты и скорее всего после быстрого выхода старого аккумулятора из строя, вы поедете и купите новый!

3) Для того что бы контакт был лучше, по возможности можно зачистить клемы и выводы аккумулятора обычной наждачной бумагой! (Об этом более подробно см. в статье под названием: «Правильное обслуживание аккумуляторной батареи»)

Дополнительный видео-ролик: Более подробно об том как поменять аккумулятор на машине, смотрите в видео-ролике который расположен чуть ниже:

1. Особенности АКБ
2. Параметры выбора
3. Типы
4. Емкость
5. Пусковой ток
6. Полярность
7. Размеры
8. Замена АКБ
9. Видео – Подбираем новый аккумулятор

На ВАЗ-2107 бортовая электрическая сеть запитывается т двух источников – аккумуляторной батареи и генератора. Первый обеспечивает питанием пока двигатель не запущен, второй – после запуска. Но если генератор – это механическое устройство, которое при надлежащем уходе может отработать не один десяток лет, то АКБ со временем изнашивается до такой степени, что уже не может выполнять свои функции.

Основное назначение аккумуляторной батареи – запитать электричеством силовой электродвигатель (стартер), чтобы он смог раскрутить коленчатый вал и элементы системы зажигания, чтобы произошел запуск мотора, после чего роль источника питания берет на себя генератор.

Помимо стартера и системы зажигания аккумулятор питает до момента запуска мотора и остальные потребили авто, а также осуществляет подпитку в случае, когда нагрузка на бортовую сеть большая и генератор не справляется.

Замена датчика давления масла ваз 2107

Ремонтные работы потребуют от автовладельца следующего комплекта приспособлений:

• ключ накидной на «19»;
• чистая ветошь;
• новая уплотнительная прокладка для датчика.

Перед началом работ изучите эксплуатационное руководство, чтобы запомнить расположение детали. Если книги с описанием нет под рукой, то картинка ниже в помощь.

Перед началом обслуживания нужно «обесточить» автомобиль, скинув клеммы аккумулятора. Перед демонтажем старого датчика нужно ветошью вычистить пространство около детали, чтобы грязь не попала в масляные каналы. К тому же на чистых панелях будет проще зафиксировать наличие подтеков смазки.

Алгоритм замены датчика на новый:

1. Демонтировать аккумуляторные клеммы;
2. Ключом на «19» открутить ДДМ по резьбе, вытащить его, предварительно демонтировав контактный провод датчика;
3. Заменить уплотнительное кольцо на новое;
4. Установить новый датчик, присоединить к нему проводку.

Зачем в автомобиле нужен индикатор давления масла

Беспрерывный свет или моргание индикатора оповещает, что давление масла в моторе ниже допустимых норм. В старых автомобилях на приборных панелях устанавливалось специальное аналоговое табло, отображающее д.м. в моторе, где показывался текущий уровень в единицах измерения.

Давление измеряется в кгс/см2, нормальным на холостом ходу считается равное 0,5 — 0,6 кгс/см2.  В современных машинах эту функцию контроля выполняет лампа-индикатор.

Когда давление падает ниже 0,3 — 04 кгс/см2, то сигнальный индикатор подсвечивается. Подсветка лампочки может обозначить серьезные проблемы в масло-смазочной системе ДВС, поэтому оставлять без внимания такой сигнал нельзя. Игнорирование может привести к выходу из строя отдельных запчастей или всего мотора целиком.

Из-за чего может загореться масленка на приборной панели

Чтобы понять причины моргания светового индикатора д.м. прежде всего нужно разобраться в самой системе смазки двигателя. Детали механизма ДВС в процессе его работы постоянно соприкасаются друг с другом, что вызывает трение.

Например, если взять шип коленвала, то он вращается относительно шатуна и эти запчасти трутся друг об друга. Известно, что трущиеся между собой детали, работая без надлежащей смазки быстро изнашиваются и выходят из строя. Чтобы снизить вероятность поломки и облегчить работу трущихся механизмов в моторе используются смазывающие средства.

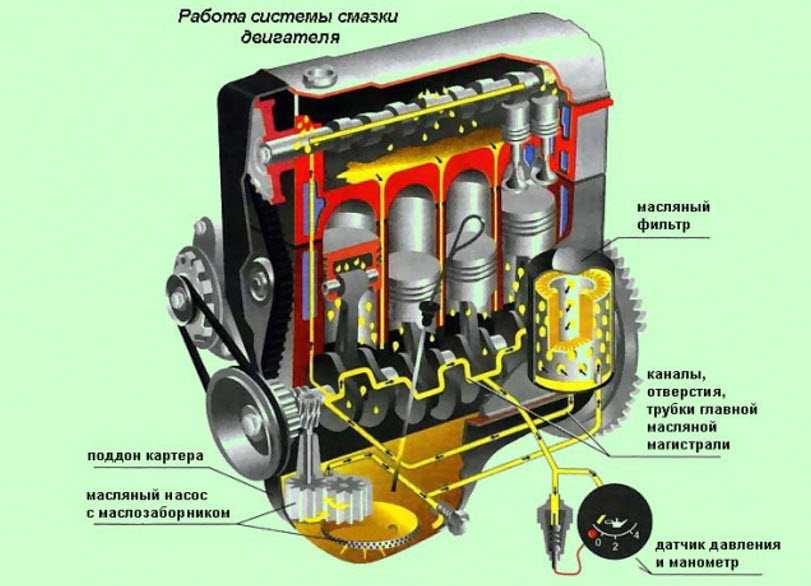

Рассмотрим структуру моторной смазки двигателя.

Смазочный механизм силового агрегата состоит из:

• Поддона картера — это емкость, в которую заливается смазка. Он расположен в нижней части движка, где непосредственно находится масляная жидкость, откуда она распределяется по всем деталям, которые испытывают трение при работе. К ним относятся: коренные и шатунные подшипники коленвала, поршневая система, механизм ГРМ и т. д.;
• Маслонасос — отвечает за подачу и равномерное распределение смазочного материала по всем трущимся запчастям мотора;
• Маслозаборник — располагается возле насоса, его функция состоит в том, чтобы предотвращать попадание в картер посторонних предметов вместе со смазочной жидкостью;
• Редукционный клапан — отвечает за поддержание д.м. в системе на необходимом уровне, также служит защитным механизмом для масло-насоса;
• Маслофильтр — служит для очистки смазочного материала перед поступлением в трущиеся механизмы мотора;
• Трубки и каналы для подачи смазывающего вещества в систему двигателя;
• Датчик д.м. и манометр — отвечают за измерение д.м. в моторном отсеке и передают данные на бортовой компьютер.

Для смазывания цилиндров и поршней часто используются специальные форсунки, которые создают масляную струю в сторону поршневой системы.

Основными причинами мигания или свечения индикаторной лампы могут быть:

• Низкий уровень масла и его вязкости в двигателе — детали механизма ДВС в процессе трения изнашиваются, чем хуже состояние смазки или ее уровень ниже среднего, тем быстрее происходит износ;
• Смазка отработала свой срок и необходима замена — масло в моторе необходимо менять точно по графику в зависимости от пробега и марки автомобиля периодичность замены может составлять от 5-ти тыс. км до 15 тыс. км;
• Неисправность датчика д.м. — этот прибор определяет уровень д.м. в двигателе, если он вышел из строя, то лампа-индикатор будет загоратся сама по себе, не имея никакого отношения к фактическому состоянию уровня д.м. в моторе;
• Износ/засорение фильтра — маслофильтр отвечает за фильтрацию машинного масла от примесей и отработанных компонентов, в процессе работы он засоряется и может выйти из строя;
• Нерабочий редукционный клапан в маслонасосе — этот механизм отвечает за поддержание масляного давления на должном уровне, если он выходит из строя, то смазка будет неравномерно распределятся между деталями ДВС, что в итоге приводит к падению уровня д.м.;
• Неполадки/засорение маслонасоса и маслоприемника — механизм насоса отвечает за равномерную и непрерывную подачу маслосмазки во все детали двигатели, поэтому его поломка может повлечь за собой выход из строя как отдельных запчастей ДВС, так и всего агрегата в целом;
• Износ подшипников коленвала — выход из строя этой детали, тоже обещает неприятности и «головную боль» для водителя, ведь коленчатый вал является основой движка, а подшипники обеспечивают его стабильную работу;
• Низкое качество смазки — некачественное масло может быть причиной выхода из строя многих деталей мотора раньше положенного срока, например, фильтр из-за примесей, содержащихся в низкосортных маслах быстро засоряется и приходит в нерабочее состояние.

Видео о причинах мигания лампочки давления.

Лампочка давления масла загорается на холостых способы проверки

Теперь давайте поговорим о том случае, когда загорание сигнальной лампы низкого давления масла происходит во время работы мотора на холостом ходу. Ниже мы приведем доступные способы выявления неисправности, которые в целом будут полезны при диагностике состояния системы смазки двигателя и давления масла в двигателе.

1. Если загорелась лампочка давления масла, тогда следует проверить уровень моторного масла в двигателе и его состояние. При снижении уровня долейте масло. Подозрительное состояние масла (черный цвет, излишняя густота) потребует тщательной промывки масляной системы и последующей замены масла. Запах бензина/солярки, эмульсия на крышке маслозаливной горловины или сильное разжижение моторного масла укажут на проблемы с ЦПГ или на трещины БЦ/ГБЦ. На исправном моторе камеры сгорания должны быть герметичными, топливо и антифриз из системы охлаждения не должны попадать в смазочную систему.
2. Лампа давления масла может загораться на холостых сразу после замены масла в момент первого запуска. В этом случае контрольная лампа может гореть 10, 15 или даже 20 секунд. Если через указанный промежуток времени лампа низкого давления масла не погаснет, тогда следует проверить масляный фильтр. Изделие может оказаться некачественным, плохо прикрученным (заметны потеки масла в области крепления фильтра) или бракованным.
3. Произведите проверку датчика давления масла. Уровень давление масла на холостом ходу при оборотах на отметке около 800 — 900 об/мин не должен быть меньше показателя 0.5 кгс/см2. Также стоит отметить, что датчики аварийного давления масла на разных двигателях могут иметь отличный друг от друга диапазоном срабатывания, который в среднем колеблется от 0.4 до 0.8 кгс/см2. Это значит, что в случае наличия датчика, рассчитанного на срабатывание при 0.7 кгс/см2, уже во время падения давления до 0.6 кгс/см2 будет происходить включение датчиком аварийной лампы давления масла. Это сделано для условного уведомления о снижении давления в магистрали системы смазки ДВС.

Начальную проверку датчика стоит производить с небольшого поднятия оборотов коленвала (1000-1100 об/мин). Другими словами, если при нажатии на газ лампочка давления масла потухает, тогда возможны следующие варианты:

• слишком низкие обороты холостого хода (лампочка моргает на холостых);
• низкое давление масла в системе смазки;
• сбои в работе датчика давления масла;
• неисправности двигателя;

Чтобы точно замерить давление масла в двигателе, необходимо выкрутить датчик и на его место установить манометр. Также не следует исключать ложные срабатывания датчика давления масла на холостом ходу, которые могут возникать по причине загрязнений как самого устройства, так и масляных каналов двигателя. В этом случае понадобится осуществить чистку датчика и прочистку каналов системы смазки.

Что касается поломок мотора, которые приводят к снижению давления масла, косвенными признаками является повышенный расход горючего и моторного масла, двигатель дымит синим или сизым дымом. В таких случаях лампа давления масла горит на холостом ходу с учетом прогретого двигателя. Это происходит по причине того, что разогретый смазочный материал разжижается и свободно вытекает через зазоры между различными деталями (вкладыши, шейки валов и т.д.).

Как известно, на холостом ходу обороты коленчатого вала минимальны. Параллельно с этим маслонасос также развивает минимальное давление. В результате относительно небольшое отклонение может приводить к загоранию лампы давления масла на холостых, в то время как при поднятии оборотов и росте давления масла в системе смазки проблема загорания аварийной лампы низкого давления масла на приборной панели может не проявляться.

Какое должно быть давление масла в двигателе и способы проверки. Моторное масло в двигателе является рабочей жидкостью.

Низкое давление масла в двигателе: причины неисправности. Как уже было сказано, на снижение давления масла указывает загорание сигнальной аварийной.

. давление в системе смазки упало, на приборной панели загорелась лампочка аварийного давления масла.

Распространенные неисправности. Главной проблемой в работе системы смазки двигателя считается низкое давление масла.

Повышенное давление масла в двигателе является второй по степени распространенности причиной утечек масла в области масляного фильтра.

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику. Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи. Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см2).

Стрелочный указатель реагирует на изменение сопротивления электрической цепи, создаваемого датчиком

Прибор состоит из следующих основных элементов:

• корпус круглой формы;
• стрелочный механизм с постоянным магнитом и обмотками;
• контрольная лампочка, присоединённая к соответствующему датчику отдельной линией;
• шкала с лампой подсветки;
• резистор компенсационный;
• соединительные провода с разъёмом.

Указатель подключается к датчикам, замку зажигания и габаритам для подсветки шкалы

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Если на холостом ходу стрелка не показывает давление, стоит проверить работоспособность прибора

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик. Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе. Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.

Почему горит лампочка давления масла на холостых оборотах при прогретом двигателе

Большинство владельцев Жигулей сталкиваются с такой проблемой, как индикация падения давления масла на холостых оборотах. Причин этому может быть несколько:

неисправность в датчике давления масла;

забился масляный насос или вышел из строя;

залито некачественное масло;

сильный износ шлицов;

используется неисправный масляный фильтр.

Видео: причины срабатывания датчика давления масла и способы устранения неисправностей

Таким образом, датчик давления сигнализирует о наличии проблем в двигательном агрегате. Если у владельца нет необходимого опыта в диагностике и ремонте, то лучше доверить выявление истинной причины неполадок специалисту. К тому же при загорании значка маслёнки ездить на машине не рекомендуется — велика вероятность того, что трущиеся части двигателя заклинит. В этом случае мотор практически не будет подлежать восстановлению.

Автомобили ВАЗ классических моделей оснащены устаревшими, но вполне работоспособными механизмами. Тот же датчик давления масла, который подаёт сигнал водителю о неполадках в смазке элементов двигателя, выполняет свои функции достаточно успешно: в нужный момент происходит срабатывание устройства, что разрешает водителю вовремя принять меры. Важнейшей же заботой автовладельца должно стать не проведение ремонтных работ, а профилактические процедуры. Только бдительный контроль за состоянием двигательного агрегата, выбор проверенных рабочих жидкостей и фильтров позволит максимально отсрочить проведение дорогостоящего капитального ремонта.

Источник

Назначение датчика контроля давления масла

Все движущиеся и трущиеся детали силового агрегата постоянно омываются жидкой смазкой, подаваемой шестерёнчатым насосом из поддона картера двигателя. Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Результат — капитальный ремонт с заменой подшипников коленчатого вала, цилиндро-поршневой группы и так далее.

Чтобы уберечь владельца машины от указанных последствий, в классических моделях «Жигулей» предусмотрен двухуровневый контроль над системой смазки двигателя, действующий по такому алгоритму:

1. После поворота ключа в замке и включения зажигания загорается красная контрольная лампа, сигнализирующая об отсутствии давления масла. Стрелка указателя стоит на нуле.
2. В первые 1—2 секунды после запуска мотора индикатор продолжает гореть. Если подача масла производится в нормальном режиме, лампа гаснет. Реальное давление, создаваемое насосом, стрелка показывает сразу.
3. При отключении двигателя, потере большого количества смазки или возникновении неполадок красный индикатор моментально загорается.
4. Если напор смазки в каналах мотора уменьшается до критического, лампочка начинает вспыхивать периодически.

Главную роль в работе системы играет датчик — элемент, фиксирующий напор масла в одном из основных каналов двигателя. Индикатор и указатель — всего лишь средства отображения информации, передаваемой измерителем давления.

Электронный блок управления двигателем

Блок управления двигателем ВАЗ 2107 является основным элементом, отвечающим за правильную работу всего ДВС. В блоке происходит обработка огромного количества различных процессов. Все датчики, которые установлены на «семерке» напрямую связаны с ЭБУ. Именно он считывает информацию с датчиков и подает сигналы на впрыск топлива с необходимым количеством концентрации бензина и топлива. При поломке ЭБУ автомобиль может перестать заводится или иметь неполадки схожие с признаками выхода из строя какого-либо из датчиков.

Блок двигателя расположен под бардачком на специальном кронштейне.
