Как выставить зажигание ваз 2101?

Бесконтактное (электронное) зажигание ВАЗ 2101. Схема. Порядок установки

Так как все больше владельцев ВАЗ 2101 и «классики» меняют старую систему зажигания на бесконтактную (электронную), то будет не лишним поговорить и о ней.

Расшифровка схемы:

1. Бесконтактный датчик.
2. Датчик-распределитель зажигания.
3. Свечи зажигания.
4. Коммутатор.
5. Катушка зажигания.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель зажигания.

Потребуются следующее оборудование:

1. Коммутатор. Рекомендуемые модели: K563.3734, K562.3734. Устройство включает в себя 2-ве части: главный блок и дополнительный. Дополнительный — служит в качестве резерва и может взять на себя задачи главного блока или датчика Холла в случае выхода из строя комплектующих.
2. Свечи (лучше использовать А17 ДВР или любой аналогичный вариант).
3. Катушка зажигания маркировки 27.3705 (магнитный проводник должен быть разомкнут).
4. Датчик распределения зажигания (трамблер маркировки 38.3706).
5. Жгут с проводами.
6. Высоковольтные силиконовые провода (рекомендуемые производители — ТЕСЛА или CEZAR).

Потребуется набор инструментов:

• ключи для свечей, на 8-мь, 10-ть, 12-ть, 13-ть миллиметров;
• щуп на 0.7-0.8 миллиметров;
• оборудование для сверления;
• стробоскоп.

Этапы установки зажигания:

Заменить исходные свечи на новый экземпляр (зазор должен быть установлен на 0.7-0.8 миллиметров).
Установить коммутатор. Оптимальное расположение ВАЗ 2101 – внутренняя боковая стенка отсека. Для монтажа понадобится просверлить 2-ва отверстия и прикрутить прибор к брызговику аварийным коммутатором наверх. Необходимо, чтобы радиатор коммутатора имел обширную площадь прилегания к поверхности кузова (это позволит повысить тепловую отдачу). Коммутатор также может быть зафиксирован саморезами.
Снять крышечку трамблёра и начать проворачивать коленный вал до момента пока бегунок не развернётся к первому цилиндру на трамблере

Стоит обратить внимание, отметка на шкиве коленвала и средняя отметка на крышечке системы газового распределения должны совпадать. Ключом на «13» необходимо отвернуть трамблер и извлечь его

Взять новый трамблер, убрать с него крышечку. Затем, крутя шток прокручивать его до того момента, пока бегунок не развернётся в направлении 1-го цилиндра (как это было на исходном трамблере). Установить новый экземпляр трамблера и закрутить гайку на тринадцать. Далее, прокручивая его по кругу, относительно своей оси, расположить его таким образом, чтобы центральная точка прибора Холла совпадала с краешком начала выреза окошка в экране. Затем, можно затянуть гайку фиксирующую трамблёр до конца.
Заменить катушку зажигания. Процедура включает в себя этапы:отвернуть старую катушку (при этом проводники не нужно отводить от её клемм);
заменить на новую деталь;
жгут проводов подключается с помощью разъёмов к коммутатору и распределительному устройству зажигания;
черный проводник подключается к массе (необходимо, чтобы клемма обладала плотным соединением с кузовной частью авто);
красный проводник подключается к клемме «К» на новом экземпляре детали;
коричневый провод от тахометра (отключённый с прежней детали) также подключается к «К»;
синий провод и чёрно-голубой (отключённые с прежней детали) подсоединяются к клемме «Б». Нужно учитывать, что составляющие «К» и «Б» не всегда могут размещаются симметрично.

Одеть крышечку трамблёра и высоковольтные проводники.
Проверить каждый крепёж и можно пробовать заводить автомобиль.

Если не получается завести, то проблема может быть в следующем:

1. Установлен нерабочий коммутатор.
2. Проблема располагается в катушке.
3. Дефект в датчике Холла.
4. Разрыв в жгуте проводников, или они сильно спутались.
5. Трамблер размещён не верно.
6. Сбилось зажигание.
7. Спутаны высоковольтные проводники.
8. Допущена ошибка при монтаже проводников на катушке.
9. Дефект дислоцируется в свечи или неверная установка зазора.

Подготовительные работы

Прежде чем приступать непосредственно к снятию замка зажигания, необходимо выполнить ряд действий. В первую очередь нужно отсоединить «минус» АКБ. Таким образом все электрические системы будут обесточены, и вы спокойно можете приступать к выполнению работ. После этого желательно снять кожухи на рулевой колонке. Сделать это несложно — необходимо лишь иметь при себе отвёртку и приложить немного усилий.

После того как кожух был демонтирован, желательно очистить поверхность замка от различного рода загрязнений. Если посмотреть внимательно, то можно обнаружить колодку жгута проводов. Её нужно отсоединить от контактов замка зажигания ВАЗ. Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается инструмента, то нам нужны лишь плоская и крестовая отвёртки, а также мультиметр для проверки работоспособности устройства. А сейчас можно приступать непосредственно к снятию устройства.

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

• поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
• износ, механическое повреждение запорного стержня или его пружины;
• окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Если ключ не проворачивается или не вынимается из замка, скорее всего сломана личинка

Неисправность запорного стержня

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Запорный стержень также может сломаться

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

• отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
• отсутствие реакции стартера при перемещении ключа в положение «II»;
• постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Если контакты подгорели или окислились незначительно, их можно зачистить

Система зажигания ВАЗ 2101

Классические модели «Жигулей» с карбюраторными моторами оснащаются системой зажигания, которая требует периодической регулировки. От правильности установки момента зажигания и бесперебойной работы этой системы зависит экономичность и стабильное функционирование силового агрегата. Поскольку регулировка зажигания относится к наиболее важным мероприятиям по наладке двигателя, на этом процессе, а также на составляющих элементах системы зажигания стоит остановиться более детально.

Что это такое

Система зажигания — совокупность нескольких устройств и приборов, которые обеспечивают искрообразование и дальнейшее возгорание горючей смеси в цилиндрах мотора в нужный момент времени. На эту систему возлагается несколько функций:

1. Образование искры в момент сжатия поршня, согласно порядку работы цилиндров.
2. Обеспечение своевременного момента зажигания согласно оптимальному углу опережения.
3. Создание такой искры, которая необходима для возгорания топливно-воздушной смеси.
4. Непрерывное искрообразование.

Принцип образования искры

В момент включения зажигания на контакты прерывателя трамблёра начинает поступать ток. Во время запуска двигателя одновременно с коленвалом проворачивается вал распределителя зажигания, который своим кулачком замыкает и размыкает цепь низкого напряжения. Импульсы подаются на катушку зажигания, где напряжение преобразовывается в высоковольтное, после чего подаётся на центральный контакт трамблёра. Затем напряжение посредством бегунка распределяется по контактам крышки и поступает на свечи по ВВ проводам. Таким образом формируется и распределяется искра.

Схема системы зажигания ВАЗ 2101: 1 — генератор; 2 — выключатель зажигания; 3 — распределитель зажигания; 4 — кулачок прерывателя; 5 — свечи зажигания; 6 — катушка зажигания; 7 — аккумуляторная батарея

Для чего нужна регулировка

При неправильно выставленном зажигании появляется много проблем:

• теряется мощность;
• мотор троит;
• повышается расход топлива;
• появляются хлопки и выстрелы в глушитель;
• неустойчивая работа на холостом ходу и пр.

Чтобы избежать всех перечисленных трудностей, зажигание нуждается в регулировке. В противном случае нормальная эксплуатация автомобиля будет невозможна.

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

expertVAZ.ru

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

1. Отсоединяем минусовую клемму от АКБ.

2. Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.

3. Рукой аккуратно снимаем высоковольтные провода с контактов крышки.

4. Отсоединяем резиновую трубку от резервуара вакуумного регулятора.

5. Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.

6. Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.

7. Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.

8. Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

• молоток;
• тонкая выколотка или шило;
• гаечный ключ на 7 мм;
• шлицевая отвёртка;
• мелкая наждачная шкурка;
• мультиметр;
• медицинский шприц на 20 кубиков (необязательно);
• жидкость против ржавчины (WD-40 или аналог);
• карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки.
Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой.
Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его.
При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод.
Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену.
Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Бесконтактный трамблёр

Распределитель зажигания ВАЗ 2101 бесконтактного типа практически ничем не отличается от контактного за исключением того, что вместо механического прерывателя используется датчик Холла. Такой механизм является современным и более надёжным, поскольку нет необходимости постоянно регулировать расстояние между контактами. Конструктивно датчик расположен на валу распределителя и выполнен в виде постоянного магнита с экраном и прорезями в нём. При вращении вала отверстия экрана проходят через паз магнита, что приводит к изменениям в его поле. Посредством датчика считываются обороты вала трамблёра, после чего информация поступает на коммутатор, преобразующий сигнал в ток.

Бесконтактный трамблёр считается более современным и надёжным устройством

Диагностика

Бесконтактный распределитель зажигания проверяется таким же образом, как и контактный, за исключением самих контактов

Вместо них внимание уделяют датчику Холла. Если с ним возникают неполадки, мотор начинает работать нестабильно, что проявляется в виде плавающих холостых оборотов, проблематичного запуска, а также подёргивании при разгоне

Если датчик полностью выйдет из строя, то двигатель запустить не удастся. В то же время проблемы с этим элементом возникают нечасто. Явным признаком поломки датчика Холла является отсутствие искры на центральном контакте катушки зажигания, поэтому ни одна свеча работать не будет.

Датчик Холла выходит из строя не очень часто, а если это произошло, то выявить неисправность можно по отсутствию искры

Проверить деталь можно путём её замены на заведомо исправную либо посредством подключения вольтметра на выход элемента. Если он оказался рабочим, то мультиметр покажет 0,4–11 В.

Проверить датчик Холла можно мультиметром, подсоединив прибор на выход устройства

Много лет назад я установил на своё авто бесконтактный распределитель, после чего практически забыл, что такое трамблёр и проблемы с зажиганием, поскольку отпала необходимость в периодической зачистке контактов от подгорания и регулировке зазора. Настраивать зажигание приходится только в том случае, если проводятся какие-либо ремонтные работы с двигателем, что случается довольно редко. Что касается датчика Холла, то за всё время эксплуатации бесконтактного устройства (около 10 лет) он не менялся ни разу.

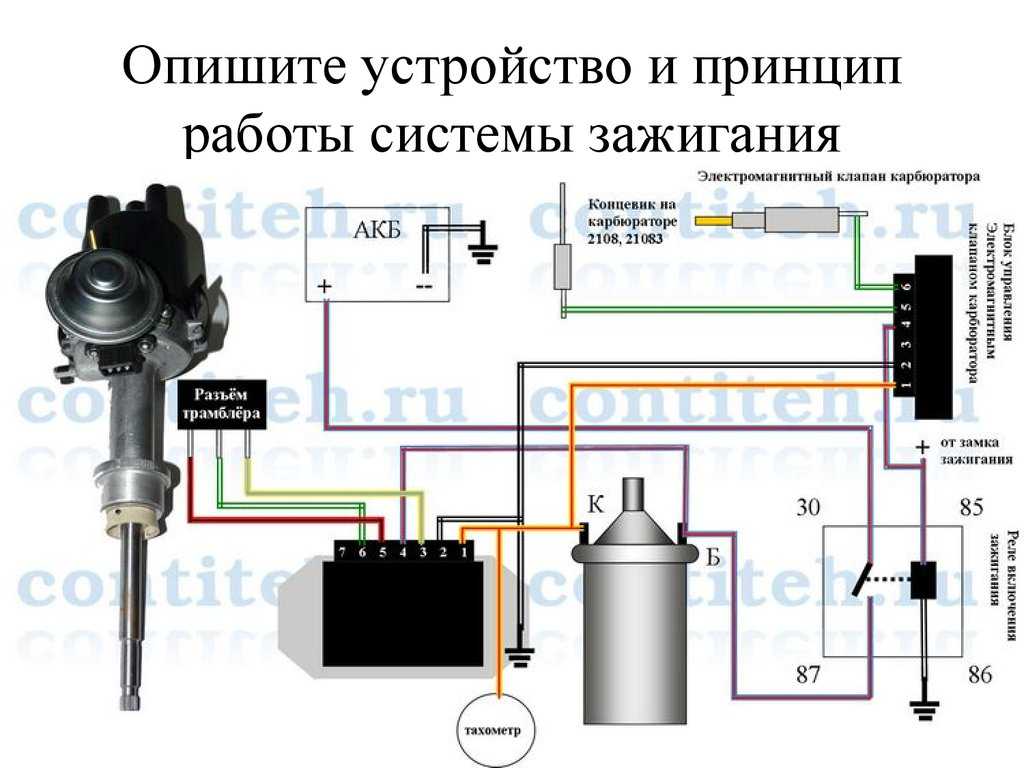

Как устроена бесконтактная система зажигания?

Система зажигания карбюраторного двигателя 21083 ВАЗ 21083, 21093, 21099

На примере системы зажигания карбюраторного двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) попробуем разобраться как она устроена и как работает.

Устройство бесконтактной системы зажигания

1. Генератор.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности, подает напряжение в систему зажигания.

2. Аккумуляторная батарея.

Обеспечивает подачу электрического тока при запуске двигателя.

3. Монтажный блок предохранителей и реле.

Служит для коммутации проводов электрических цепей низкого напряжения, в частности системы зажигания.

4. Катушка зажигания.

Выдает ток высокого напряжения на распределитель зажигания.

5. Коммутатор.

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

6. Датчик Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания (“бегунок”), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

8. Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

9. Замок зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

10. Реле зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

11. Свечи зажигания.

Служат для образования искры в камерах сгорания двигателя и поджига топливной смеси.

Как работает бесконтактная система зажигания?

Электрический ток в систему зажигания поступает с вывода «30» генератора, через монтажный блок предохранителей, замок зажигания, реле зажигания и далее на вывод «Б» катушки зажигания. Система запитывается после поворота ключа в замке зажигания.

– При работе двигателя вращается вал распределителя зажигания (трамблера). В работу вступает датчик Холла. Стальной круглый экран с четырьмя прорезями на валу трамблера, вращаясь, проходит через зазор этого датчика. Когда проходит прорезь экрана, напряжение отдаваемое датчиком ниже бортового на 3 В или равно ему, когда зубец экрана, напряжение падает практически до нуля. Прохождение каждого из четырех зубцов соответствует такту сжатия и моменту зажигания в одном из цилиндров двигателя.

– Далее в работу вступает коммутатор. Свои прерывистые импульсы датчик Холла подает на вывод «6» коммутатора, а тот в свою очередь подает импульс на первичную обмотку катушки зажигания (вывод «К»).

– Теперь срабатывает катушка зажигания. В момент прерывания электрического тока (зубец экрана проходит через зазор датчика Холла) магнитное поле в катушке зажигания резко сжимается и, пересекая витки обмотки, производит ЭДС порядка 22-25 кВ (ток высокого напряжения).

– Работа распределителя зажигания. Ток высокого напряжения по центральному бронепроводу поступает на центральный вывод крышки трамблера и далее на «бегунок»-распределитель зажигания, который вращаясь, раздает ток высокого напряжения по четырем клеммам крышки.

– Работа свечей зажигания. По высоковольтным проводам ток высокого напряжения поступает к свечам зажигания. Между их электродами проскакивает искра, воспламеняющая топливную смесь в цилиндрах двигателя.

Чтобы добиться от двигателя максимальной мощности необходимо воспламенять смесь искрой несколько раньше прихода поршня в верхнюю мертвую точку (ВМТ). Для этого регулируют угол опережения зажигания вращением трамблера в ту или иную сторону. При холостых оборотах двигателя 750-800 об/мин угол опережения зажигания, например для двигателя 21083 работающего на 92-м бензине должен составлять 4±1º.

Источники

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.
