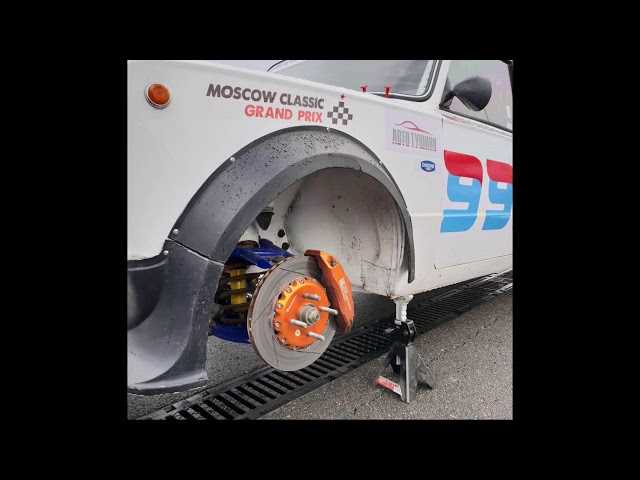

Тюнинг тормозов ваз-2101

Процедура прокачки

Прокачка начинается с колеса имеющего наибольшее удаление от цилиндра с тормозной жидкостью. Как правило, на ВАЗ 2101 это правое колесо под задним багажником. С него и необходимо обдомкрачивать автомобиль

Перечисленные выше процедуры можно опустить, за исключением подкладывания кирпичей, когда прокачка осуществляется на эстакаде или смотровой яме.Причин образования воздушных прослоек в шлангах несколько:

замена основного цилиндра была выполнена небрежно, без соблюдения технологии проведения ремонта на тормозных системах;
при доливе или замене жидкости в систему;
из-за потери герметичности системы, которая явилась следствием не выявленных во время осмотров автомобиля трещин на патрубках или в соединительных местах.

Именно по причине возможной потери герметичности и указывалось на необходимость ежедневного визуального осмотра машины перед выездом на дорогу.

При длительной эксплуатации машины без обязательной замены жидкости в системе торможения, она теряет свои эксплуатационные характеристики, становится черного цвета, а из конденсата «натягивает» воду. Чтобы на эффективность работы и безопасность передвижения не влиял фактор качества тормозной смеси, необходимо следить за ее регулярной заменой

или один раз в три года;
или через каждые 40 тысяч км.

Подготовка к установке усилителя тормозов и выбор деталей

Усилитель тормозов вакуумного типа (в дальнейшем ВУТ) был взят от ВАЗ 2108, однако существует и множество других вариантов. Но, следуя его примеру, лучше не стоит брать ВУТ от нивы-шевроле или лады калины, так как существует шанс получить чересчур мягкую и неинформативную педаль. Далее перечислим все нужные детали:

Кронштейн вакуумного усилителя ВАЗ 21213, для установки на кузов. Вакуумный усилитель тормозов от ВАЗ 2108, 2114, 21213 — ДААЗ 2108-3510010-01.

Три тройника тормозной системы классического Авто ВАЗ 2101 – 3506091. Главный тормозной цилиндр для автомобиля ВАЗ 21213 – 3505009.

Несколько трубок тормозных цилиндров классических ВАЗ 2101 –2107, (лучше брать медные, за счет более легкому изгибанию).

Передняя левая тормозная трубка для ВАЗ 2108, опять же лучше использовать медную. Четыре шайбочки 0,0х16,0 — 1,0 цит 102844 60. Шланг тормозного бачка (на тот случай, если не хватит стандартного). Сливная пробка радиатора, 11903111 м10 х 1.25 –в количестве 4-х штук.

Похоже, что все, хотя предусмотреть все просто нереально.

Установка ВУТ для ВАЗ 2101

В самом начале установки возникли трудности. Для нормальной работы усилителя тормозов работающего по вакуумному принципу нужен отбор разрежения. В классических моделях, начиная от ВАЗ 2103, данные условия осуществляются при помощи штуцера во впучкном коллекторе, в конструкции автомобиля ВАЗ 2101 этот штуцер не предусмотрен. Существует два решения проблемы:

Просверлить отверстие, прорезать резьбу и искать либо вытачивать штуцер. Воспользоваться впускным коллектором модели ВАЗ 2103 и выше.

Трудность под номером два – близко расположенный кронштейн ВУТ к главному цилиндру сцепления (ГЦС). Проблема устраняется с помощью замены родного педального узла на педальный узел от ВАЗ 2103, или благодаря доработке кронштейна. В данном примере был выбран вариант под номером два, так как не хотелось морочиться с заменой педали.

Установка началась предварительной примеркой кронштейна

Стоит обратить внимание на то, как расположено окно на кронштейне – оно должно быть направленно в сторону ГЦС. Следующим шагом – мы извлекаем шпильку, предназначенную для крепления педального узла, на фото она отмечена стрелкой

Демонтируем с помощью зубила и молотка

ШПИЛЬКА, ОТМЕЧЕННАЯ СНИЗУ, НЕ УДАЛЯЕТСЯ!!!

Далее приставляем кронштейн, размечаем и просверливаем отверстия для его крепления, должно получиться что-то подобное:

Так как ребра на педальном узле не дают возможности притянуть кронштейн – внимательно смотрим и убираем указанные шпильки:

Также необходимо еще просверлить “зеркальные” отверстия для крепления самого ВУТ:

Чтобы деталь прилегала к кузову плотно – небольшой штришок:
После выполнения этих операций, была обнаружена проблема, связанная с длинной штока ВУТ.
Для решения проблемы необходимо подложить шайбу между кронштейном и вакуумным усилителем, а еще смонтировать поверх гайки на шпильку для крепления кронштейна.

Синяя штуковина установленная внутри кронштейна – это самая обычная пластиковая бутылка, проклеенная изолентой изнутри. Вы спросите для чего? Она расположена там в замен пыльника штока вакуумного усилителя тормозов, который, кстати, можно купить

Еще нужно обратить внимание на то, что присутствует зазор между ГЦС и ВУТом:

Далее Вас поджидает проблема, связанная с установкой вакуумного усилителя на «копейку». Её суть заключается в том, что у ВАЗ 2101 имеется палец, который фиксируется шплинтом, в то время как на ВАЗ 2108 шток рогаткой обхватывает педаль.

Проблема решается доработкой диаметров при помощи дрели, это понятно, а вот лепестки просто сгибаем по направлению друг к другу и получаем что-то похожее на это:
Подключение трубопроводов тормозной системы
Было решено подключить передние тормоза к первому контуру, задние ко второму.
Далее все соединяем трубками при помощи тройников, в которых один из выходов, и тройник используется просто как соединительный элемент.
К записи прилагается схема соединений, с небольшой поправкой:

Первоначально было решено использовать второй контур так, как указано в схеме, но тщательно все обдумав, было принято решение этого не делать. Решение было принять в связи с тем, что в случае, указанном на схеме, возможен эффект перетормаживания задних колес, соответственно, было решено воспользоваться только одним выходом.

Если Вы все собрали, то следует залить тормозную жидкость и прокачать систему!

ОСТРОЖНО!!!! Есть возможность, что любые изменения конструкции тормозной системы негативно скажутся на работе тормозов автомобиля и личной безопасности водителя и пассажиров. Автор данного материала и его исходника, ответственности за совершаемые Вами действия не несет!

Прокачка тормозов ваз 2101 Жигули

Это происходит из-за того что в системе вместе с жидкостью присутствует воздух, а с школьной программы мы знаем что воздух может сжиматься по сравнению с жидкими телами.

Чаще всего воздух может пробраться в ваши тормоза, если вы проводили ее ремонт, меняли шлангочки и патрубки, другие элементы, которые поддерживают герметичность системы, а может просто года дают о себе знать.

Ниже мы тщательно рассмотрим порядок прокачки тормозов на примере славно известных Жигулей – ВАЗ 2101. Для этой операции вам понадобится напарник и лучше всего прокачку проводить на смотровой яме, так более удобнее.

Порядок прокачки тормозов ВАЗ 2101

Для начала мы должны проверить герметичность системы и убедится что у нас ничего не протекает, посмотрите в бачок с тормозной жидкостью, возможно ее нужно долить.
Как мне сказали бывалые водители, прокачку тормозов нужно делать с длинного трубопровода, а у нас это задние колеса. Имеется ввиду расстояние от главного цилиндра до рабочего.
Что бы было более понятнее, покажем как это делается на примере переднего колеса, которое мы снимаем, одеваем на штуцер прозрачный шланг (1). Второй конец которого вставляем в баночку или пластиковую бутылку и туда наливаем «тормозуху», ну что бы было видно пузырьки воздуха, который мы хотим выгнать с нашей тормозной системы.
Ваш товарищ жмет на педаль тормоза несколько раз (3-5), через каждые 2-3 секунды. Вы тем временем не спите, а откручиваете штуцер немного, то есть 1/2–3/4 оборота, при этом педаль для создания давления в системе должна быть нажата.
Таким образом прокачиваем тормоза, пока не перестанет вытекать жидкость с трубочки и педаль дойдет до упора, после чего закручиваем штуцер при нажатой педали тормоза, потом можете снять шланг.
Вытрите тормозную жидкость с штуцера и не забудьте надеть защитный колпачок.
Следите за уровнем тормозной жидкости, который будет постоянно падать, что бы не закачать порцию свежего воздуха в систему, с которым вы боритесь.
Далее проделываем тот же порядок прокачки тормозов, на том же контуре, а потом переходим на два других колеса другого.
Если вы все правильно сделали, то педалька не должна проходить более 1/2–2/3 своего хода.
Я рассказывал об регуляторе давления задних тормозов, что бы все было правильно, прокачку нужно делать при нагруженном задке авто.
При смене тормозной жидкости на новую, открутите на 1,5–2 оборота штуцеры удаления воздуха на всех колесах. Резкими движениями нажимаем на педаль и медленно попускаем, те штуцеры где появится жидкость, закручиваем, а далее как писалось выше полностью прокачиваем тормоза автомобиля ВАЗ.
Может случится неприятная ситуация, вы мучаетесь, прокачиваете тормоза, а воздух все равно есть, это может быть из-за неисправности патрубков их соединений, а может вышли из строя колесные или главный цилиндр.

Советы.

Если ваша рабочая лошадка ездит давно, то задумайтесь об замене тормозной жидкости на новую и свежую.

Если тормозная жидкость еще может вам послужить, то отфильтруйте ее и дайте ей постоять в закрытой банке.

Ликбез, как работают тормоза в авто (простой пример)

Различают пневматические тормоза и гидравлические. В легковых авто используют гидравлическую систему. Именно о ней поговорим.

На оси автомобиля находятся подшипники, на которых насажена ступица колеса, к которой болтами или гайками прикручивается колесо. Чтобы колесо могло замедляться, должен быть тормозной элемент, который жестко соединен с ним. Этим элементов является тормозной диск, который присоединен к ступице колеса. При вращении колеса он также крутится со ступицей.

Чтобы его остановить, применяют тормозные колодки с фрикционными накладками, которые зажимают его между собой. Чем сильнее они прижмутся к диску, тем сильнее между ними сила трения, которая быстрее замедляет диск, а значит колесо, вплоть до полной остановки.

Колодки прижимают поршни, расположенные в тормозных цилиндрах. На одно колесо две цилиндра. Они находятся по бокам диска и сжимают его, как в тисках зажимают заготовку. Цилиндры расположены на суппорте. Он крепится к оси автомобиля, поворотному кулаку.

Для перемещения поршней в цилиндрах используется жидкость, которая передает усилие от педали тормоза к ним. Поэтому в систему добавлены тормозные трубки, по которым «течет» жидкость и главный цилиндр с поршнями, сжимающий ее.

Трубки и шланги

Тормозные трубки и шланги системы торможения ВАЗовской «копейки» используются как спереди, так и сзади. Их назначение — соединение ГТЦ и РТЦ между собой и подача к ним тормозной жидкости. Иногда соединительные элементы приходят в негодность, особенно это касается шлангов, что обусловлено старением резины.

Повреждение шланга приводит к утечке жидкости и разгерметизации тормозной системы

Крепятся рассматриваемые детали посредством резьбового соединения. В их замене не возникает каких-либо сложностей. Требуется всего лишь отвернуть крепёж с обеих сторон, демонтировать изношенный элемент и на его место установить новый.

Главный цилиндр сцепления ВАЗ 2101

Стабильная работа главного цилиндра сцепления (ГЦС) оказывает непосредственное воздействие на функционирование коробки передач и её срок эксплуатации, а также плавность переключения скоростей. При поломках гидропривода управление коробкой становится невозможным, как и дальнейшая эксплуатация автомобиля.

Для чего предназначен

Основная функция ГЦС — кратковременно разъединить силовой агрегат от КПП при переключении передач. При нажатии на педаль в системе создаётся давление, которое воздействует на шток вилки сцепления. Последняя приводит в движение выжимной подшипник, управляя муфтой сцепления.

Как устроен

Основными составляющими элементами узла являются:

наружный манжет;
уплотнительная манжета;
штуцер;
шток;
возвратная пружина;
корпус;
чехол для защиты.

Принцип работы

Гидравлическое сцепление состоит из двух цилиндров — главного и рабочего (ГЦ и РЦ). Принцип работы гидропривода основывается на следующем:

Жидкость в ГЦ поступает через шланг из бачка.
При воздействии на педаль сцепления усилие посредством толкателя передаётся на шток.
Поршень в ГЦ выдвигается, что приводит к перекрытию клапана и сжатию жидкости.
После сжатия жидкости в цилиндре она попадает через штуцер в гидравлическую систему и подаётся к РЦ.
Рабочий цилиндр приводит в движение вилку, которая передвигает муфту с выжимным подшипником вперёд.
Подшипник надавливает на фрикционную пружину нажимного диска, освобождая ведомый диск, после чего муфта выключается.
После того как педаль будет отпущена, поршень цилиндра возвращается в начальное положение под воздействием пружины.

Где находится

ГЦС на ВАЗ 2101 установлен под капотом возле вакуумного усилителя тормозов и главного цилиндра тормозной системы. Возле цилиндра сцепления также находятся бачки: один для системы торможения, другой для гидропривода сцепления.

Когда нужна замена

Элементы цилиндра со временем изнашиваются, что приводит к появлению перебоев в работе механизма. Ремонт либо замена ГЦС нужны при проявлении следующих признаков:

завоздушенность системы;
утечка рабочей жидкости;
износ составляющих цилиндра.

Присутствие воздуха в системе гидропривода нарушает работоспособность системы, делая её функционирование невозможной. Воздух в гидропривод может проникнуть через микротрещины в уплотнительных элементах цилиндра или в соединительных шлангах. Если при проверке системы обнаруживается постоянная нехватка жидкости в расширительном бачке, нужно осмотреть весь механизм сцепления, поскольку жидкость может уходить не только из главного цилиндра. Если в системе гидропривода количество жидкости будет недостаточным, нужное давление для перемещения вилки сцепления формироваться не сможет. Такая проблема будет проявляться в невозможности разъединить мотор и коробку при нажатии на педаль сцепления. Если утечка вызвана износом соединительных шлангов, то их замена не вызывает особых вопросов. Если же проблема связана с самим ГЦС, то изделие придётся демонтировать, разбирать и выяснять причину либо попросту заменять деталь на новую.

Когда менять жидкость?

Вспомните школьный курс физики. Что происходит с жидкостью, когда она резко сжимается? Правильно, температура ее стремительно растет. Следовательно, изменяется и объем, и вязкость, и плотность. Другими словами, эта жидкость полностью меняет свои свойства. Чтобы этого не происходило, производители тормозных жидкостей и добавляют присадки. Они позволяют избавиться от негативного воздействия давления и улучшить охлаждение жидкости.

Как задняя тормозная система ВАЗ-2107, так и передняя работает под большим давлением. К сожалению, эти все присадки улетучиваются за пару лет эксплуатации автомобиля. Поэтому необходимо своевременно проводить замену, чтобы улучшить показатели системы. Исходя из этого, можно сказать, что замена жидкости в тормозной системе должна производиться как минимум раз в два года. При большем пробеге автомобиля можно увеличивать частоту замены.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.
При утрате герметичности жидкость начинает вытекать из цилиндра

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

увод автомобиля в сторону при торможении;
подклинивание тормозных механизмов на одном из колёс;
появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.
Подтёки жидкости на внутренней стороне колеса свидетельствуют о нарушении герметичности тормозной системы

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

Открывают крышку резервуара.
На водительское место усаживают помощника. Двигатель не запускают.
Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Основные неисправности

Тормозная система сама по себе довольна простая, но некоторые ее элементы требуют повышенного внимания. Основные виды неисправностей:

Уходит тормозная жидкость, в результате падает давление в системе. Если при предварительном осмотре протечка не найдена – необходимо проверить главный тормозной цилиндр. Отгибаем шумоизолирующий коврик, расположенный под педалью тормоза и осматриваем на наличие потеков в области резинового манжета главного цилиндра. Наличие потеков будет свидетельствовать о том, что причина найдена и требует разбора цилиндра с последующей заменой манжета. При наличии вакуумного усилителя необходимо снять главный тормозной цилиндр и провести осмотр.
При отпускании педали тормоза автомобиль едет вяло. Причина: заклинивают задние или передние колодки. Заклинивающие колодки определяются путем проверки нагрева соответствующего колеса. Притрагиваемся к каждому диску – самый горячий и будет заклинивший. В случае, когда это передние колеса, то можно, предварительно сняв колесо, расшевелить тормозной цилиндр. Если не удастся, то придется заменить его новым. В случае с задними колодками, то необходимо будет заменить рабочий тормозной цилиндр.
При нажатии на педаль не происходит торможения, но происходит при нескольких нажатиях подряд. Это может свидетельствовать о наличии воздуха в системе. Решение проблемы заключается в прокачке тормозов с целью удаления воздуха.
Проблема с ручником. Чаще всего эта проблема возникает зимой. Проявляется она в том, что после продолжительной стоянки при отпускании ручника колеса остаются заблокированными. Причина — примерз трос стояночного тормоза. В процессе его эксплуатации туда попадает влага, а зимой замерзает. При сильном повреждении кожуха его придется заменить.

Схема главного тормозного цилиндра

Вибрация при торможении

Это достаточно распространенная неисправность, которая связана исключительно с критическим или неравномерным износом дисков или барабанов, и ремонт будет заключаться в их замене.

Смещение автомобиля в сторону при торможении

Неисправность обусловлена либо отказом в работе рабочего (колесного) цилиндра, либо износом колодок. Их замена (или ремонт) позволит решить возникшую проблему.

Проваливается педаль тормоза ВАЗ 2107: основные причины

Тормозная система должна быть герметичной и не содержать в себе воздух. Если стала проваливаться педаль, то, с большей доли вероятности можно сказать, что произошла разгерметизация, то есть, в систему попал воздух.

Другие причины:

образование ржавчины на тяге педали;
выход из строя вакуумного усилителя;
неотрегулированное расстояние между поршнем цилиндра и самой педалью;
недостаток ТЖ в системе.

Также важно помнить, что тормозная жидкость — агрессивное вещество, способное разрушать тонкие патрубки и даже магистрали. Именно поэтому важно пользоваться только качественной ТЖ

Низкокачественная жидкость способна образовывать трещины, через которые потом благополучно вытекает. Но обратная сторона медали такова, что с нажатием педали тормоза через эти трещины просачивается воздух.

Прокачка тормозов ВАЗ 2101 в гараже своми силами

Состояние тормозной системы имеет принципиальное для любого автомобиля, потому что это – базовое требование безопасности. Когда о человеке говорят, что он «без тормозов», это вряд ли лестная характеристика, для автомобиля же это – свидетельство невозможности эксплуатации. Ведь тормозить о ближайший столб или впередистоящий автомобиль – явно не лучшее решение.

Как и любой другой узел автомобиля, тормоза нуждаются в постоянном техническом обслуживании. Разве что, в виду вышесказанного, внимания к ним теоретически должно быть даже больше. Следить за состоянием тормозов ВАЗ 2101 можно, с определённой периодичностью обращаясь на СТО, а можно – самостоятельно. Два условия для самостоятельной прокачки тормозов – это желание и прямые руки.

Манипуляции с тормозной системой, в которых чаще всего нуждается ВАЗ 2101:

прокачка тормозов (проводится при попадании в тормозную систему пузырьков воздуха и состоит в устранении этих самых пузырьков);
замена тормозных колодок;
замена тормозных дисков.

Первая операция проводится чаще всего и уже на второй-третий раз (по приобретении соответствующих навыков) не составляет особого труда.

Основания для прокачки тормозов:

реакция при нажатии на педаль тормоза приходит с запозданием;
реакция есть, однако она «вялая», что значительно увеличивает тормозной путь;
реакция затрагивает колёса неравномерно или неодновременно;
периодическое «проваливание» педали тормоза, и т.д.

разгерметизация ГТЦ;
трещины в патрубках;
нарушение герметичности соединений или сальников тормозной системы;
неаккуратная замена тормозной жидкости.

К слову, тормозную жидкость в ВАЗ 2101 нужно своевременно менять – не реже чем раз в три года или на каждые 45.000 километров. В противном случае она слишком сильно разбавляется водой (из конденсата) и перестаёт выполнять свои функции.

Прокачку тормозов надлежит проводить в жёстко определённой последовательности. Первым корректируется самое дальнее колесо, последним – ближайшее к ГТЦ. Другими словами, работа начинается с заднего правого колеса, вторым прорабатываем переднее левое, потом заднее левое – и переднее правое.

Правила безопасности при прокачке тормозов ВАЗ 2101:

колёса перед началом работы нужно зафиксировать с помощью противооткатных клиньев;
перед проведением собственно манипуляций с колёсами автомобиль нужно поставить на вторую передачу;
в случае, если вы работаете без ямы, колесо придётся домкратить;
перед началом работы на задних колёсах нужно разблокировать регулятор давления задних тормозов.

Инструменты для прокачки тормозов на ВАЗ 2101:
