Установка фаз газораспределения по меткам на ваз 2101-ваз 2107

Как выбрать качественные детали

Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК. Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.

READ Как установить замок в ванную дверь

Визуальное обследование

Осматривать снятый распредвал нужно со всех сторон и изучать все его детали. Нигде не должно быть задиров, выбоин, наплывов алюминия с подшипников. Если поверхность рокеров и кулачков вала напоминает стиральную доску – это несомненный износ. Если после снятия вала с постели на ней обнаружены борозды – то же самое.

По хорошему, надо брать техническую документацию на авто и замерять все зазоры, однако в большинстве случаев это уже будет паранойей. Достаточно прослушать и посмотреть, чтобы понять – живой у вас распредвал или уже нет. Исходя из полученных визуальных данных, разрабатывает стратегию и тактику дальнейших действий.

Если вал все же подлежит замене, любой автомеханик посоветует вам одновременно поменять и клапанные рычаги, называемые рокерами. Прислушаться к совету стоит: разная степень выработки может привести к преждевременному износу нового распредвала. Если менять, то уже, как положено.

Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

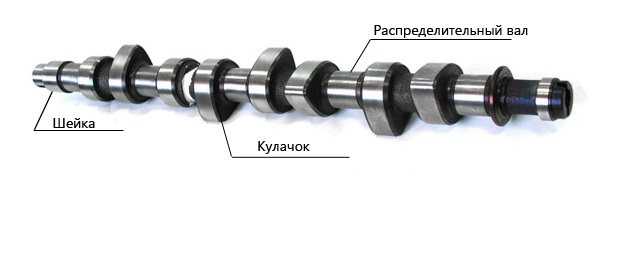

На распредвале размещены кулачки и шейки

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Клапаны открываются, когда на них нажимают выступающие части кулачков

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

ширина фаз — 232о;
запаздывание впускного клапана — 40о;
опережение выпускного клапана — 42о.

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

установить автомобиль на ровной площадке;
дождаться, когда двигатель остынет;
очистить крышку головки двигателя от загрязнений;
снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
снять шайбы с крышки ГБЦ;
освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
снять крышку головки блока цилиндров со шпилек;
демонтировать прокладку;
выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;

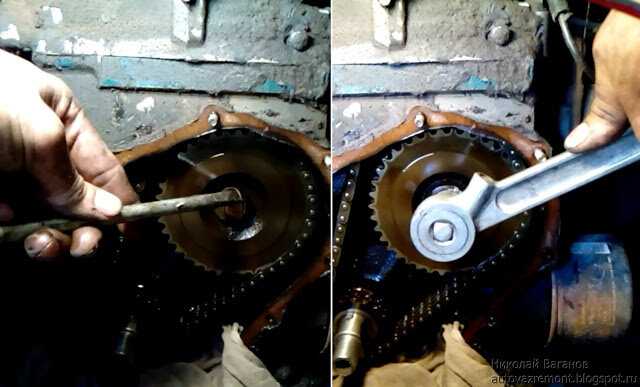

зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
включить первую передачу, чтобы предотвратить вращение коленвала;
ключом на 17 открутить болт крепления звездочки распредвала;
снять болт вместе со стопорной шайбой;
ключом на 10 открутить две гайки, крепящие натяжитель цепи;
снять натяжитель;
проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
снять звездочку и цепь, отвести из вперед;
ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);
снять со шпилек постель вместе с распредвалом;
открутить ключом на 10 две гайки, крепящие упорный фланец;
вынуть фланец из проточки в передней шейке распредвала;
вытащить распредвал из постели (корпуса подшипников).

Если на опорных шейках распредвала или кулачках видны следы износа, распредвал нуждается в замене. Также его необходимо менять при появлении трещин или деформации. Иногда причина стука может заключаться в износе подшипников корпуса распредвала. В таком случае достаточно заменить лишь постель.

Поэтапное руководство

ГБЦ ВАЗ 2107 в подкапотном пространстве

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

набор ключей;
микрометр;
жидкость для промывки;
пассатижи;
молоток;
оправки для снятия и установки клапанов и колпачков;
динамометрический ключ;
плитка (желательно чтобы спираль была закрыта);
рассухариватель.

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

Первым делом нужно слить ОЖ с двигателя.
Снимаем карбюратор.
Отсоединив патрубки и шланги, снимаем воздушный барьер.
Убираем крышку головки.
Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.
Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
Сорвав болт, убираем звездочку.
Откручиваем крепления.
Извлекаем распределительный вал с корпусом.
Предварительно поставив отметки при помощи маркера, снимаем рокеры.
Отсоединяем провода.
Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.
Снимаем головку.
Осматриваем ее состояние и очищаем от загрязнений.

В этом видео показан процесс снятия головки блока цилиндров.

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

Головку ставим на подставку по краям.
Ставим электрический прибор под место работы.
Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
Теперь необходимо как следует смазать втулку смазкой.
Сняв с держателей, вбиваем новые направляющие.
Когда будут заменены все восемь, ждем охлаждения ГБЦ.
Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.

Предназначение и принцип действия

Распределительный вал – это металлический стержень, на оси которого размещается восемь кулачков. Это детали, имеющие неправильную форму. Они вращаются на оси распределительного вала и расположены напротив впускных клапанов цилиндров. Их вращение обеспечивает стабильное сжигание топливной смеси внутри цилиндров. Все эти механизмы приведены в четкую синхронизацию.

Благодаря исправной работе вала в цилиндры вовремя запускается смесь воздуха и топлива, происходит сжатие и выпуск отработанных газов. На «Классике» распредвал приводится в движение за счет того, что его шестерня вращается в результате взаимодействия со звездочкой коленвала посредством цепи.

На ВАЗ 2107 распредвал располагается наверху над блоком цилиндров. Благодаря этому он доступен для самостоятельной замены. Также это дает возможность легко регулировать зазоры клапанов.

Чтобы лучше разобраться в принципе работы распредвала, посмотрите видео-урок.

Распредвал без рокеров (постель) на ВАЗ Классика, Нива, Шевроле Нива

Уважаемые покупатели, во избежание ошибок при отправке распределительного вала в сборе, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания, синхронизации тактов работы двигателя — своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом или зубчатой звёздочкой коленвала при помощи ремня ГРМ или цепи.

Распределительный вал ВАЗ 21213 – чугунный, литой, вращается на пяти опорах в алюминиевом литом корпусе подшипников, установленном на головке цилиндров. От осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала.

Составной частью распредвала являются его кулачки, количество которых традиционно соответствует количеству впускных и выпускных клапанов двигателя. Таким образом, каждому клапану соответствует индивидуальный кулачок, который и открывает клапан, набегая на рычаг толкателя клапана. Когда кулачок «сбегает» с рычага, клапан закрывается под действием мощной возвратной пружины.

1 — головка цилиндров; 2 —выпускной клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана; 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 —контргайка болта; А — зазор между рычагом и кулачком распределительного вала.

Клапаны приводятся в действие распределительным валом через короткие стальные рычаги 4. Рычаги качаются на сферической головке болта 7, которым регулируется зазор А между кулачками распределительного вала и рычагами.

Отличие распредвала ВАЗ 21213 от распредвала ВАЗ 2101:

— главное отличие: кулачки привода впускных клапанов распредвала 21213 немного крупнее, чем на валу 2101, что обеспечивает больший подъём впускного клапана при его открытии. За счёт этого во время такта впуска в цилиндр засасывается большее количество смеси, и именно это увеличенное количество сначала подвергается сжатию в цилиндре, а затем воспламеняется и осуществляет рабочий ход поршня. Это позволяет улучшить тягу на низких и средних оборотах и обеднить состав рабочей смеси.

— в середине распредвала 21213 есть два шестигранных пояска (на валу 2101 — один). Это позволяет с первого взгляда отличить вал 21213 от вала 2101. Никакой конструктивной нагрузки это отличие не несёт.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала.

При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

Другие артикулы товара и его аналогов в каталогах: 21213100600800.

ВАЗ 2107, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить распредвал ВАЗ 21213 в сборе на автомобиле семейства НИВА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Зачем устанавливают другой распредвал

Главная причина установки новой детали – это ее замена в случае поломки. Но иногда такое решение принимают и по другим соображениям. Например, владелец авто мечтает улучшить производительность работы мотора. И для этого он начинает осуществлять тюнинг движка. Считается, что более «продвинутый» распределительный вал может помочь улучшить характеристики двигателя.

За счет чего это достигается? Другое устройство может позволить увеличить высоту подъема клапанов и ширину фазы работы двигателя. В теории это должно помочь получить большее количество смеси, что улучшит показатели.

И чего только не пробуют запихать в головку блока цилиндров многочисленные «любители». Но есть лишь один автомобиль, который может стать «донором» для установки нового устройства. И это любимая всеми «Нива» (ВАЗ 21213). Распредвал от «Нивы» — идеальное решение для тюнинга двигателя семерки!

Ширина фаз этой детали, а также ее подъем клапана впуска относительно подходят для работы двигателя «Семерки». И движок получает прирост в мощности примерно в 2 лошадинные силы. Конечно, это не такое уж и большое значение. Но на старте машина откликается чуть лучше.

Если автолюбитель готов заплатить деньги за специальный «спортивный» вал, то он вполне может купить себе тот, что изготавливается на отечественных заводах для этой цели. В пределах 10 тысяч рублей сегодня можно отыскать достойного «товарища».

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Распредвала Ваз 2107 Инжектор

замена Распредвал вместе с корпусом на ВАЗ 2101-2107

Купив собственную копейку, он медленно начал ее ремонтировать и сначала начал проверять двигатель, потому что был ужасно пьян. Предыдущий владелец сказал, что клапан сгорел, но после снятия крышки клапана оказалось, что причина была несколько серьезнее. Вот что я увидел после снятия крышки клапана:

Видите ли, корпус распределительного вала сломан, а кусок находится в голове сверху. Более того, в той же куче был еще один пружинный рокер. Неудивительно, что предыдущий владелец ВАЗ 2101 считал, что клапан сгорел, поскольку симптомы были похожи, один цилиндр не работал. Ниже я расскажу более внимательно о ремонте ВАЗ 2101-2107 с похожими проблемами.

Произведите замену распределительного вала на картере на ВАЗ 2101-2107 самостоятельно

Итак, сначала я пошел и купил еще один распредвал от 1 человека. Естественно, я не ожидал нового, но он оказывается бесполезным. Этот человек достал распределительный вал, завернутый в бумагу со времен СССР. И с этим он дал набор рокеров. За эту покупку я дал ему 750 руб. Хотя в магазине эти новинки стоят более 2000 рублей.

Сначала снимите крышку клапана, открутив все ее крепежные гайки с помощью ключа 10, затем появится следующее изображение:

Теперь нужно согнуть шайбу плоской отверткой под крепежную гайку звездочки распредвала:

И открутите гайку с помощью гаечного ключа до 17, как показано на фото ниже:

Некоторые советы по установке распределительный вал

на Ладе. Установкараспредвалы ,настройкивазы распредвала ,усы

Как я поменял распредвал Замена распредвала

Видео о том, как я изменился распределительный вал

!Замена распредвала ВАЗ классика! маркировка дистрибьютора!замены .

Теперь открутите болт натяжителя цепи газораспределительного механизма с правой стороны:

Ослабив цепь, вы можете осторожно постучать внутрь звезды, чтобы прыгнуть:

Далее можно открутить гайки крепления крышки распределительный вал на ВАЗ 2101-2107, как показано на фото ниже:

И тогда вы можете снять кожух с распределительным валом двигателя, просто взяв его и потянув с некоторой силой:

Окончательный результат можно увидеть на картинке ниже:

Теперь мы берем новые рокеры и устанавливаем их вместо старых. Это необходимо, потому что старые уже отработаны, и регулировка клапанов будет довольно проблематичной, и вы вообще не сможете избавиться от стука. Рокеры меняются довольно просто. Вам нужно поднять его до конца, и его легко снять:

Также целесообразно заменить пружины, так как они стоят копейки, всего 3 рубля за штуку. Новые рокеры устанавливаются без какой-либо последовательности. Если вы устанавливаете старые, они должны быть расположены в том же порядке, в котором они были размещены.

Затем берем новый распредвал 2101-2107 Собрать и установить на головку цилиндров, затем затянуть гайки гаечным ключом:

Затяните их в строго определенной последовательности, как показано на схеме:

Необходимо приложить усилие от 18 до 21 Нм. Не превышайте указанный диапазон значений, так как вы можете повредить нити. После установки возвращаем звезду в цепь и обязательно отрегулируем клапаны на ВАЗ 2101-07

Запустите двигатель и проверьте, как все работает, и при необходимости снова отрегулируйте клапан! Я сделал все с первой попытки и довольно успешно, двигатель теперь работает как надо.

Замена прокладки ГБЦ ВАЗ 2110 2112

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
отсоединяем полностью корпус воздушного фильтра с патрубками;
снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
отсоединяем высоковольтные провода, снимаем модуль зажигания;
демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
откручиваем натяжной ролик, скидываем ремень ГРМ;
демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
демонтируем клапанную крышку, открутив все болты ее крепления;
отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;
откручиваем болты термостата (3 шт., шестигранником на 5);
скручиваем болты крепления ГБЦ (10 шт.);
отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

стук;
снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя.Причины появления зазоров:

не была произведена своевременная замена распредвала;
не меняют масло в положенный срок;
использование некачественного масла;
водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

Износ рокера в виде задира Кольцевые задиры на коренной шейке рапредвала Стержень клапана оставил кольцевой след

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.
