Отказал регулятор напряжения генератора

Основные компоненты генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор – неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  4. Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  5. Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных автомобилях применяется многоручейковый).
  6. Регулятор напряжения в автомобиле ВАЗ-2101 установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  7. Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Возможность доработки устройства и применяемые методы

Штатный генератор вашего ВАЗ 2101 не требует доработки. Изменение его конструкции не приводит к увеличению максимальной скорости, повышению крутящего момента, росту экономичности. Но настоящих фанатов автотюнинга это не останавливает. В своём стремлении разобрать и переделать в автомобиле всё что можно и большую часть того что нельзя, они добираются и до генератора ВАЗ 2101.

Обычно агрегат подвергается доработке для того, чтобы поднять один или оба из следующих параметров:

  • максимальный ток;
  • максимальное напряжение.

Увеличение этих показателей не приводит к улучшению в функционированию автомобиля. Более того, работа электросистемы ВАЗ-2101 при повышенном токе и напряжении несёт в себе определённые риски. Перегруженная проводка может нагреться, оплавиться и даже загореться. При повышенном напряжении аккумуляторная батарея, нерассчитанная на такую нагрузку, выйдет из строя. Но настоящих фанатов это не останавливает. И они берутся за доработку. Справедливости ради надо сказать, что рост параметров генератора ВАЗ 2101 на 10–15 % обычно сходит с рук.

Чтобы увеличить отдачу генератора, необходимо поменять четырёхдиодный регулировочный блок на восьмидиодный, имеющий повышенные параметры. Трудность состоит в том, что восьмидиодный мост предусматривает три точки подключения, а штатный агрегат — две. Это означает, что вам предстоит организовать дополнительную точку подключения.

Последовательность проведения работ на снятом с автомобиля и разобранном генераторе следующая.

  1. В месте, где к обмотке статора припаян контакт вывода, снимите участок изоляции.
  2. Припаяйте дополнительный контакт. Проследите, чтобы толщина провода нового контакта совпадала с диаметром старого провода.
  3. Заизолируйте место пайки термоусадочной полимерной трубкой подходящего диаметра.

После сборки генератора ВАЗ 2101 подсоедините новый восьмидиодный мост через три контакта модернизированной конфигурации. Установите агрегат на место. Если нет желания заниматься этим, а производительность повысить хочется, можно просто заменить штатный генератор вашего ВАЗ 2101 на вариант от модели ВАЗ 2107 или ВАЗ 2110. Агрегат от «семерки» встаёт на штатное место крепления, а для «десяточного» придётся приобрести или изготовить самостоятельно специальную проставку для его крепежа, потому что штатный агрегат фиксируется на одном кронштейне, а генератор ВАЗ 2110 использует два. Максимальный ток родного агрегата составляет 55 ампер, а у генератора ВАЗ 2110 — 80 ампер. Почувствуйте разницу.

На «классике» можно встретить 2 типа реле регуляторов напряжения: встроенный в генератор и внешний. Разница заключается в модели генератора, который установлен на автомобиле.

На старых моделях «Жигулей» (ВАЗ 2101, 2102, 2103, 2106, 2121 с карбюраторными двигателями) установлен генератор Г-221, а внешний регулятор напряжения представляет собой небольшую «коробочку», которая крепится двумя гайками на левом брызговике кузова. Как раз о замене такого регулятора и пойдет речь в этой статье.

На более поздних моделях ВАЗ (2104, 2105 и 2107) стоит генератор Г-222, а регулятор напряжения уже встроен в корпус генератора и представляет собой небольшую «таблетку» черного цвета.

Оптимизация работы устройства

Среди водителей бытует мнение, что тюнинг регулятора напряжения улучшает ходовые показатели автомобиля. В первую очередь речь идет о больших скоростных диапазонах без ущерба для оборудования машины. Доля правды в подобном утверждении есть, ведь реле зарядки действительно отвечает за корректировку всех скачков напряжения при изменяющихся скоростях. Но значительно увеличить показатель не получится.

Вслед за ней обновления потребует ротор для зарядки ВАЗ 2106. Именно поэтому рекомендуется оценить финансовые возможности и целесообразность подобных обновлений.

Регулировка перепадов напряжения в сети автомобиля выполняется специальным реле. Малейшие отклонения в его работе негативным образом отражаются на ходовых параметрах машины в целом. В связи с этим водителям рекомендуется регулярно проводить профилактический осмотр.

Источник

Устройство и характеристики генератора

Для выработки тока на борту автомобиля ВАЗ 2101 используется физическое явление электромагнитной индукции. Когда якорь, по которому проходит электрический ток возбуждения, вращается внутри статора, в его обмотке возникает электрический ток. Генератор классических моделей ВАЗ трёхфазный синхронный с электромагнитным возбуждением.

Как и на других автомобилях, генератор ВАЗ вырабатывает переменный ток. А все электроприборы автомобиля потребляют постоянный. Для его преобразования используется специальный выпрямитель. Парадокс объясняется тем, что генератор переменного тока значительно надёжнее, меньше и легче, чем постоянного. Получается, что дешевле и проще вырабатывать переменный ток и преобразовывать его в постоянный, чем сразу вырабатывать постоянный. Для преобразования переменного тока в постоянный применяют выпрямитель на шести кремниевых диодах.

Якорь, или ротор, вместе с валом и втулкой образующий сердечник электромагнита, вращается в двух шарикоподшипниках закрытого типа. Передний подшипник свободно сидит на валу ротора и запрессован в крышку агрегата. На валу ротора закреплён шкив с крыльчаткой вентилятора для охлаждения агрегата. Воздух засасывается в окна одной крышки и через окна другой выбрасывается наружу крыльчаткой.

Сердечник статора набран из пластин электротехнической стали. В пазах статора уложена трёхфазная обмотка. Фазные обмотки соединены в звезду с выводом нулевой точки для подключения реле контрольной лампы заряда аккумулятора. Для повышения электрической прочности статор пропитан лаком.

Конструктивно генератор классики ВАЗ 2101 установлен в моторном отсеке автомобиля, на корпусе двигателя справа, в нижней его части, вблизи радиатора. Он имеет регулировочное устройство, обеспечивающее надлежащее натяжение ремня. Клиновидный ремень соединяет валы генератора и водяного насоса со шкивом коленчатого вала двигателя ВАЗ 2101, который приводит их во вращение. На автомобиле ВАЗ 2101 агрегат не имеет регулятора напряжения. Для обеспечения работоспособности ему необходим внешний регулировочный блок.

Технические характеристики генератора ВАЗ 2101

Виды электрических параметров Числовые величины
Номинальное напряжение 12 В
Максимальная сила тока отдачи 52 А
Масса агрегата без регулировочного блока 4,28 кг

Направление вращения ротора — правое.

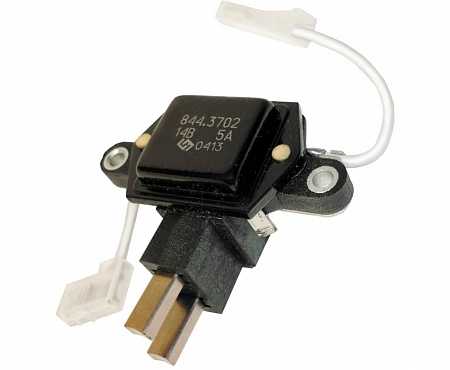

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

  • Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
  • Откручиваем болт крепления.
  • Извлекаем щеточный узел.
  • Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

  • Убираем крышку, достаем дистанционную втулку;
  • Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
  • Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

  • Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
  • Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

  • Вынимаем болты, и вытаскиваем статор из крышки;
  • Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

  • Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
  • Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

  • очищаем все детали от пыли, грязи
  • продуваем воздухом с помощью компрессора.
  • металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Ремонт генератора ВАЗ 2101 своими руками

Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:

  1. Демонтаж генератора с автомобиля.
  2. Разборка генератора.
  3. Дефектовка.
  4. Замена износившихся и неисправных элементов на новые.
  5. Сборка генератора.

Первый этап: демонтаж генератора

Для демонтажа генератора ВАЗ 2101 потребуются:

  • рожковые ключи на 10, 17 и 19;
  • монтажная лопатка.

Для снятия генератора потребуется выполнить следующие действия:

  1. Снять с автомобиля правое переднее колесо.
  2. Надёжно зафиксировать автомобиль на домкрате и дополнительных опорах.
  3. Подлезть под машину с правой стороны и найти корпус генератора.
  4. Ослабить, но не выкручивать до конца фиксирующую гайку корпуса.
  5. Ослабить, но не выкручивать до конца гайку на шпильке кронштейна.
  6. Для ослабления клиновидного ремня слегка сдвинуть корпус генератора.
  7. Отсоединить идущий к генератору провод питания.
  8. Отсоединить все провода и контактные соединения.
  9. Снять фиксирующие гайки, потянуть генератор на себя и снять его со шпилек.

Видео: демонтаж генератора ВАЗ 2101

Второй этап: разборка генератора

Снятый генератор следует протереть мягкой тканью, очистив от основного слоя грязи. Для разборки устройства понадобятся:

  • рожковый и накидной ключи на 19;
  • удлинитель;
  • головки на 8 и 10;
  • молоток.

Сама разборка осуществляется в следующем порядке:

  1. Откручиваются четыре гайки на задней крышке генератора.
  2. Откручиваются гайки крепления шкива на корпусе.
  3. Снимается шкив.
  4. Корпус разделяется на две части (в одной останется статор, в другой — ротор).
  5. Из части со статором удаляется обмотка.
  6. Из части с ротором вытаскиватся вал с подшипниками.

Дальнейшая разборка предполагает выпрессовку подшипников.

Видео: разборка генератора ВАЗ 2101

Третий этап: дефектовка генератора

На этапе дефектовки выявляют и устраняют неисправности отдельных элементов генератора. При этом часть работ можно выполнить и на стадии разборки

Особое внимание следует уделить:

  • следам износа на поверхностях деталей;
  • появлению нагара на проводах и контактах;
  • наличию грязи и рабочих жидкостей внутри корпуса генератора;
  • трещинам, зазубринам и другим механическим повреждениям деталей.

Все повреждённые и изношенные элементы обязательно меняются на новые.

Четвёртый этап: ремонт генератора

Сложность ремонта генератора Г-221 заключается в том, что для него трудно найти запчасти. Если подшипники ещё можно приобрести в интернете, то подобрать подходящую обмотку или выпрямитель будет очень нелегко.

Видео: ремонт генератора ВАЗ 2101

Поэтому список ситуаций для ремонта генератора ВАЗ 2101 сильно ограничен. Так, при заклинивании подшипников или износе щёток элементы для замены можно легко найти в автомагазинах.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

  • со снятием оборудования;
  • без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

  • гаечные ключи или головки (размер и тип зависят от модели автомобиля);
  • отвертки с плоским и крестообразным жалом;
  • комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
  • баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

  1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
  2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
  3. Ослабить затяжку болта в нижней опоре.
  4. Отсоединить коммутационные кабели.
  5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
  6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
  7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
  8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
  9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
  10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
  11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.

Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Непосредственно в авто

Замена щеточного узла без демонтажа генератора возможна при условии свободного доступа к задней крышке электрической машины. Подобная конструкция встречается на автомобилях отечественного или импортного производства с атмосферными моторами простой конструкции (с 2-мя клапанами на цилиндр). Например, чтобы поменять узел на «классических» машинах ВАЗ, потребуется снять провод с минусовой клеммы аккумулятора, а затем демонтировать кабели от корпуса генератора.

При помощи короткой отвертки отвернуть винт крепления и вынуть изношенный узел. Проблемой является коррозия резьбовых соединений, нанесение жидкости WD-40 ситуацию не исправляет, поскольку из-за стесненного пространства невозможно приложить усилие к инструменту. Кроме того, на установленном генераторе невозможно корректно проверить состояние коллекторных колец. Новые щетки при контакте с поврежденным коллектором изнашиваются за 500-1000 км пробега, после чего генератор вновь выходит из строя.

На некоторых автомобилях доступ к генератору возможен со стороны днища машины (например, на Лада «Калина» с 16-клапанным мотором). Владельцу необходимо демонтировать защитные щитки, работы производятся из смотровой ямы или на подъемнике. После демонтажа проводов и защитного экрана требуется отвинтить крепления регулятора напряжения, а затем извлечь щеточный узел. Для замены колец коллектора требуется снятие генератора.

↑ Описание конструкции генератора 94.3701

Генератор – синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку.

Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Задняя часть генератора закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных».

Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.
