Разборка и сборка

Описание общих действий

Повышение мощности это целый комплекс мероприятий, имеющий целью повысить в моделях ВАЗ 2106 и 21063 мощность двигателя и при всем этом не нанести вреда агрегату. Необходимо подчеркнуть, что если комплекс по «раскачке» мотора ВАЗ 2106 выполнить вполне, то безизбежно будет нужно модернизация Разглядим мероприятия по обычному техническому тюнингу.

Установка воздушного фильтра нулевого сопротивления. Эта операция не увеличивает мощность мотора. Установка этой детали упрощает работу агрегата, высвобождая часть энергии, которая затрачивалась на преодоление сопротивления штатного фильтра.
Таковой же эффект производит подмена обыденного глушителя на прямоточный. Отличие только в том, что сопротивление протока газов устраняется на выхлопе. Вместе с предшествующей операцией установка прямотока дает осязаемое повышение мощности мотора. Недочет завышенный шум системы выпуска выхлопных газов.
Установка системы электрического зажигания обеспечит размеренную работу агрегата, а не плохое искрообразование будет содействовать более высококачественному и полному сгоранию горючего в цилиндрах.
Полировка внутренних поверхностей впускного коллектора также дозволит понизить сопротивление сгустку консистенции из горючего и воздуха, агрегат станет «дышать полной грудью».
Подмена карбюратора имеет свои аспекты. Если стоит штатный карбюратор ДААЗ 2105 либо ДААЗ 2107, то лучше его поменять на Solex от ВАЗ 2108 с объемом мотора 1,5 л. На более старенькых «шестерках» встречаются карбюраторы Weber с принудительным открыванием вторичной камеры. Они полностью поддаются ремонту и поменять их не всегда имеет смысл, потому что конструктивно эти карбюраторы способны работать с движком завышенной мощности.

Очевидно, что для получения хотимого эффекта от конфигураций мотор вашего автомобиля должен быть в неплохом техническом состоянии. Выполнив все пункты этого списка, вы гарантированно ощутите прирост мощности мотора.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Как только отремонтировали двигатель, его нужно установить на машину. Устанавливается на половину собранный двигатель, на нем отсутствует головка. Для установки двигателя без подъемника, понадобится всего два человека, но три лучше, задача двоих отпускать двигатель, а третий будет направлять его на вал коробки. Чтобы не мучиться, пытаясь попасть двигателем на вал коробки скоростей, ее нужно будет зафиксировать, коробку нужно приподнять домкратом.

В данном положении коробка будет зафиксирована, в результате двигателем будет легко попасть на вал коробки. Двигателя нужно опускать медленно, так как его не очень просто направить на первичный вал, лишь после того, как вал будет в корзине, двигатель опускают полностью на коробку.

Какой мотор можно установить на «копейку» вместо штатного

Одним из основных видов автомобильного тюнинга является усовершенствование двигателя машины. Моторы ВАЗ 2101 — непаханое поле в этом смысле. Некоторые умельцы с целью увеличения мощности и тяговых характеристик устанавливают на них турбины, другие — меняют коленвал и растачивают цилиндры, а третьи — просто меняют двигатель на более мощный

Но здесь важно не перестараться, ведь кузов машины рассчитан на определённые нагрузки, превысив которые можно серьёзно навредить всему автомобилю

Среди популярных вариантов для замены стоит рассматривать лишь близкие по конструкции и показателям силовые агрегаты. На «копейку» без особых проблем можно установить бензиновый мотор объёмом 1,6 или 2,0 литра от того же Фиата-Аргента или Полонеза.

Можно попробовать и такой же двигатель от Рено-Логан или Митсубиши-Галант, если ставить их вместе с коробкой передач. Но самый лучший вариант — это силовой агрегат с последующих модификаций ВАЗов. Это могут быть ВАЗ 2106, 2107, 2112 и даже 2170. Двигатели с этих машин подойдут и по размеру, и по креплению к коробке скоростей.

Эксплуатационные параметры мотора 21011

Классическая модернизация ДВС 2101 увеличила объемы сжигания топливной смеси при одновременном снижении хода поршня. Расход топлива изменился в большую сторону незначительно, зато мотор стал «приемистым». Основные технические характеристики варианта 21011 имеют следующий вид:

Изготовитель	АвтоВАЗ
Марка ДВС	21011
Годы производства	1974 – 2006
Объем	1294 см3 (1,3 л)
Мощность	50,7 кВт (69 л. с.)
Крутящий момент	94,3 Нм (3400 об/мин)
Вес	114 кг
Степень сжатия	8,8
Питание	карбюратор Озон ДААЗ 2105
Тип мотора	рядный, верхневальный
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	«длинные» перегородки
Выпускной коллектор	«паук», схема 4/2/1
Распредвал	верхнее расположение внутри ГБЦ
Материал блока цилиндров	чугун
Диаметр цилиндра	А класс – 79 – 79,01 мм B класс – 79,01 – 79,02 мм С класс – 79,02 – 79,03 мм D класс – 79,03 – 79,04 мм Е класс – 79,04 – 79,05 мм
Поршни	79 мм
Кольца	не симметричные, без покрытия
Диаметр поршня	А класс –78,94 – 78,95 мм В класс – 78,95 – 78,96 мм С класс – 78,96 – 78,97 мм D класс – 78,97 – 78,98 мм Е класс – 78,98 – 78,99 мм
Коленвал	чугун ВК, короткий радиус кривошипа
Количество коренных подшипников	5
Ход поршня	66 мм
Горючее	АИ-93
Нормативы экологии	Евро-2
Расход топлива	трасса – 8 л/100 км смешанный цикл 9,5 л/100 км
Расход масла	максимум 0,7 л/1000 км
Моторное масло для 21011	5W-50 и 10W-40
Объем моторного масла	3,75 л
Рабочая температура	80°
Ресурс мотора	заявленный 125000 км реальный 200000 км
Регулировка клапанов	гайки
Система охлаждения	принудительная, антифриз/тосол
Количество ОЖ	9,75 л
Помпа	с пластиковой крыльчаткой
Свечи на 21011	А-17-ДВ
Зазор между электродами свечи	0,5 – 0,6 мм
Цепь ГРМ	114 звеньев, двухрядная
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	переключение сезонной температуры, картонный картридж с предочистителем
Масляный фильтр	оптимально Mann W914/2
Маховик	Вес 0,62 кг, 129 зуба, 6 посадочных отверстий без смещения, диаметр наружный 27,75 мм, внутренний 25,67 мм
Болты крепления маховика	М10/1,25 мм, общая длина 23,5 мм
Маслосъемные колпачки	рекомендованы заводом от фирм Corteco либо Хорс
Компрессия	10 – 14 бар, перепад давления в соседних цилиндрах не более 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Обороты ХХ	850 – 950 мин-1
Усилие затягивания резьбовых соединений	свеча – 37,24 Нм маховик – 83,3 Нм болт сцепления – 29,4 Нм крышка подшипника – 80,36 Нм (коренной) и 50,96 (шатунный) головка цилиндров – две стадии 39,2 Нм, 112,7 Нм Карбюратор Озон Руководство завода производителя включило в комплектацию 21011 карбюратор Озон, дополнительно повысив характеристики этого мотора.

Типовые неисправности мотора

В отличие от эталона, двигатель 21011 спроектирован под среднее октановое число, бензин А-76 как на моторе 2101 использовать не рекомендуется. При обрыве приводной цепи ГРМ поршень стандартно гнет клапана, что является общей проблемой для ДВС АвтоВАЗа, за редким исключением (например, 2105). Основными неисправностями являются:

Устранение
Дым сизого цвета
порыв прокладок ГБЦ, клапанных сальников или втулок износ колец
замена уплотнений, колец и расходников

Перегрев ДВС
поломка термостата либо вентилятора
установка нового навесного оборудования

Расход масла увеличивается
выработка поршней/цилиндров, протечки в клапанных крышках
установка следующего ремонтного размера поршней и колец, замена прокладок

Стук
вкладыши шатунов, подшипники кривошипа, увеличение зазора клапанов
замена расходников после диагностики

В принципе простая для сегодняшнего уровня развития ДВС схема двигателя облегчает самостоятельное обслуживание модели привода 21011. В инструкции изготовителем четко указано, какое масло рекомендовано эксплуатировать, приведено описание параметров ДВС.

Как вернуть молодость двигателю ВАЗ 2101

ВАЗ 2101 тюнинг двигателя которого мы затеяли, по умолчанию не будет рвать под собой асфальт. Он может рычать, как Ниссан Z350, но не более того. И это нужно воспринимать, как данность. Даже если поставить рядом FIAT 124 1966 года и FORD Mustang того же года выпуска, то сравнивать их мощности и предназначение не стоит по умолчанию. Мы не собираемся кому-то что-то доказывать, мы просто попытаемся снять с 1300 кубового моторчика копейки максимум сил, не слишком влияя на ресурс. Автомобиль-то не для гонок, а для нормальной жизни. В свете этого, вырисовывается определенный объем работ:

доработка головки блока цилиндров;
переделка цилиндро-поршневой группы;
установка более прогрессивного бесконтактного зажигания;
доработка системы питания и впускного тракта;
доработка электрооборудования.

Если все сделать правильно и аккуратно, то мотор 2101 вполне сможет удивить бодростью и динамикой.

Тюнинг силовых элементов

Если вы всё-таки решились выполнить тюнинг ВАЗ-2101, вам следует составить план, в котором обозначить последовательность своих действий

Очень важно уделить внимание каждой составляющей вашего авто, не обойдя вниманием ни силовые агрегаты транспортного средства, ни внешнюю и внутреннюю эстетику авто

Если модернизировать двигатель ВАЗ-2101, внешне этого никто не заметит, но мощность авто ощутимо возрастёт, при этом вы сможете развивать скорость, которая до тюнинга была разве что только пределом мечтаний.

Тюнинг двигателя

Начните процесс доработки ВАЗ-2101 своими руками с модернизации двигателя. Конечно, вряд ли получится обойтись полностью без дополнительной помощи квалифицированных мастеров, поскольку некоторые действия предполагают наличие специального оборудования и, безусловно, практических навыков.

Опытные мастера настоятельно рекомендуют осуществить монтаж некоторых составляющих:

коленвала;
распределительного вала;
маховика;
поршней.

Облегчить эти комплектующие можно только на токарном станке, снимая слой металла. На поршне стачивается юбка, при этом учитывается, чтобы вес всех поршней был приблизительно одинаков.

В связи с тем, что вы такими действиями увеличиваете мощность двигателя, вам следует побеспокоиться о качестве тормозной системы, увеличив площадь соприкосновения дисков и тормозных колодок. Автотюнинг ВАЗ-2101 предполагает также установку на задней оси гидравлического ручника.

Тюнинг сопутствующих устройств

Чтобы двигатель работал безукоризненно, важно, чтобы топливная система авто также сопровождалась отличной работой. Для достижения такой цели не так уж много и нужно

В частности, просто замените фильтр нулевого сопротивления, и вы сами мгновенно убедитесь в улучшении показателей своего движка.

А если в дополнении к этим действиям отшлифуете впускной коллектор, впрыск топлива усилится, что также позитивно отразится на работе двигателя

Только очень важно к процессу шлифовки подходить максимально разумно

Не следует шлифовать с большим усердием, стараясь сделать стенки идеально ровными. Это, наоборот, может спровоцировать обратный эффект. На зеркальной поверхности стенок будет собираться конденсат.

Безусловно, можно технически «побороться» и с таким дефектом, но при этом возникнет острая необходимость установки нагревательного устройства, устанавливаемого непосредственно в коллектор.

Вряд ли это будет выгодно, поскольку придётся затратить приличную сумму, а также просить помощи у профессионалов, поскольку создание такой уникальной конструкции собственными силами просто невозможно.

Мощность двигателя можно увеличить за счёт снижения сопротивления выпускных газов.

Между выпускным коллектором и глушителем установлены трубы, измерьте их диаметр, а затем в магазине автозапчастей приобретите новые, но только с большим диаметром.

Трубы должны сопровождаться углами, исключающими прямотоки выхлопных газов, поскольку, в противном случае ваше авто будет очень сильно реветь. Все ваши соседи от этого рёва не будут пребывать в восхищении, в связи с этим возникнут лишние поводы для ссор и недоразумений.

Многие владельцы «копейки», которые уже давно изучают вопрос, как сделать тюнинг ВАЗ-2101 своими руками, могут похвастаться своими достигнутыми успехами и порекомендовать установку на авто сразу двух карбюраторов.

Такая модернизация сопровождается определёнными сложностями, без практических навыков просто невозможно будет справиться с такой технической задачей. Однако если всё-таки установить на свой автомобиль два карбюратора, вы точно сможете убедиться в значительном улучшении динамики и мощности двигателя.

Система зажигания ВАЗ 2101

Классические модели «Жигулей» с карбюраторными моторами оснащаются системой зажигания, которая требует периодической регулировки. От правильности установки момента зажигания и бесперебойной работы этой системы зависит экономичность и стабильное функционирование силового агрегата. Поскольку регулировка зажигания относится к наиболее важным мероприятиям по наладке двигателя, на этом процессе, а также на составляющих элементах системы зажигания стоит остановиться более детально.

Что это такое

Система зажигания — совокупность нескольких устройств и приборов, которые обеспечивают искрообразование и дальнейшее возгорание горючей смеси в цилиндрах мотора в нужный момент времени. На эту систему возлагается несколько функций:

Образование искры в момент сжатия поршня, согласно порядку работы цилиндров.
Обеспечение своевременного момента зажигания согласно оптимальному углу опережения.
Создание такой искры, которая необходима для возгорания топливно-воздушной смеси.
Непрерывное искрообразование.

Принцип образования искры

В момент включения зажигания на контакты прерывателя трамблёра начинает поступать ток. Во время запуска двигателя одновременно с коленвалом проворачивается вал распределителя зажигания, который своим кулачком замыкает и размыкает цепь низкого напряжения. Импульсы подаются на катушку зажигания, где напряжение преобразовывается в высоковольтное, после чего подаётся на центральный контакт трамблёра. Затем напряжение посредством бегунка распределяется по контактам крышки и поступает на свечи по ВВ проводам. Таким образом формируется и распределяется искра.

Схема системы зажигания ВАЗ 2101: 1 — генератор; 2 — выключатель зажигания; 3 — распределитель зажигания; 4 — кулачок прерывателя; 5 — свечи зажигания; 6 — катушка зажигания; 7 — аккумуляторная батарея

Для чего нужна регулировка

При неправильно выставленном зажигании появляется много проблем:

теряется мощность;
мотор троит;
повышается расход топлива;
появляются хлопки и выстрелы в глушитель;
неустойчивая работа на холостом ходу и пр.

Чтобы избежать всех перечисленных трудностей, зажигание нуждается в регулировке. В противном случае нормальная эксплуатация автомобиля будет невозможна.

Форсируем мотор классики до 150л.с.

Этот материал носит побольшей части теоретических характер т.к. получаный результат во многом зависит от Вашего старания, умений, времени и т.п. Если никуда не спешить, делать все тщательнейшим образом, то можно “докрутить” мотор до 150л.с.

Для получения оборотистого мотора лучше строить агрегат объемом не более 1.6 литра, т.к. мотор литражом больше 1.6 будет “тяжелый” и неохотно набирать обороты.

Инструменты: 1. Все инструменты для разборки и сборки. 2. Электрическая дрель 3. Шарошки диаметром 29мм. и 31мм. 4. Паста для полировки.

Это-же повторяем и с выпуском, но шарошкой с диаметром 29мм.

Клапана: 39 на впуск и 34 на выпуск. Каналы также полируем. Как вариант, можно взять клапаны от Mitsubishi Pajero и обработать их стержни до размера родных “Жигулевских”. Необходимо также доработать и тарелки клапанов. Все клапана обязательно нужно подогнать по весу.

Переходим к распредвалу. Для высокооборотистого двигателя лучше установить распредвал с высоким подъёмом клапана. Для точной настройки фаз газораспределения обязательна разрезная шестерня.

Впускной коллектор необходимо расточить и хорошенько отполировать.

Само собой в доработке нуждается и карбюратор. Через него будет проходить больше как топлива, так и воздуха и его нужно к этому приспособить. На эту тему есть много как книг, так и статей поэтому не будем останавливаться на этом

Существенно форсированный двигатель (в нашем случае в полтора-два раза) должен хорошо дышать. Поэтому для такого агрегата установка воздушного фильтра нулевого сопротивления это не понты, а реальная необходимость.

Двигатель. Не лишним будет заменить шатуны на гоночные такого же размера, как “в стоке”. Поршни меняем на кованные, каждый с двумя Т-образными кольцами. Дорого, но литых поршней на высокооборотистых моторах попросту недостаточно Обязательно нужно заменить подшипники на более оборотистые, выдерживающие до 10000 об/мин. Увеличиваем угол опережения в распределителе зажигания. Это может повысить мощность на 10л.с.

Установка зажигания

После того, как регулировка клапанов завершена, начинаем выставлять зажигание. Из под трамблера может просочиться масло, чтобы такого не случилось, под трамблер нужно нанести герметик. Зажигание выставляется по четвертому цилиндру, на первую метку крышки нужно подвести шкив коленвала, метка звездочки распредвала, должна быть в самом верху, в четвертом цилиндре это такт сжатия, вставляем трамблер в двигатель так, чтобы бегунок смотрел на четвертый цилиндр в сторону выхода провода. Теперь проворачиваем трамблер по часовой стрелке, как только будет открываться контакт, трамблер можно затягивать, все зажигание выставлено. Теперь осталось только подсоединить датчики, установить крышку клапанов, а так же трос подсоса, рычаги газа, и залить тосол.

Фазы газораспределения

За один рабочий цикл в цилиндре двигателя происходит четыре такта — впуск горючей смеси, сжатие, рабочий ход и выпуск отработавших газов. Эти такты осуществляются за два оборота коленчатого вала, т. е. каждый такт происходит за пол-оборота (180°) коленчатого вала.

Впускной клапан начинает открываться с опережением, т. е. до подхода поршня к верхней мертвой точке (в. м. т.) на расстояние, соответствующее 12° поворота коленчатого вала до в. м. т. Это необходимо для того, чтобы клапан был полностью открытым, когда поршень пойдет вниз, и через полностью открытое впускное отверстие поступило по возможности больше свежей горючей смеси.

Впускной клапан закрывается с запаздыванием, т. е. после прохождения поршнем нижней мертвой точки (н. м. т.) на расстоянии, соответствующем 40° поворота коленчатого вала после н. м. т. Вследствие инерционного напора струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивается лучшее наполнение цилиндра. Таким образом, впуск практически происходит за время поворота коленчатого вала на 232°.

Выпускной клапан начинает открываться еще до полного окончания рабочего хода, до подхода поршня к н. м. т. на расстояние, соответствующее 42° поворота коленчатого вала до н. м. т. В этот момент давление в цилиндре еще довольно велико и газы начинают интенсивно истекать из цилиндра, в результате чего их давление и температура быстро падают. Это значительно уменьшает работу двигателя во время выпуска и предохраняет двигатель от перегрева.

Выпуск продолжается и после прохождения поршнем в. м. т., т. е. когда коленчатый вал повернется на 10 после в. м. т. Таким образом, продолжительность выпуска составляет 232°.

Из диаграммы фаз газораспределения видно, что существует такой момент (22° поворота коленчатого вала около в. м. т.), когда открыты одновременно оба клапана — впускной и выпускной. Такое положение называется перекрытием клапанов. Из-за малого промежутка времени перекрытие клапанов не приводит к проникновению отработавших газов во впускной трубопровод, а наоборот, инерция потока отработавших газов вызывает подсос горючей смеси в цилиндр и тем самым улучшает его наполнение.

Описанные фазы газораспределения имеют место при зазоре 0,30 мм между кулачком распределительного вала и рычагом привода клапанов на холодном двигателе.

Чтобы обеспечить согласование моментов открытия и закрытия клапанов с углами поворота коленчатого вала (т. е. обеспечить правильную установку фаз газораспределения), на звездочках коленчатого и распределительного валов имеются метки, а также на блоке цилиндров и корпусе подшипников распределительного вала. Если фазы газораспределения установлены правильно, то при положении поршня четвертого цилиндра в в. м. т. в конце такта сжатия метка а на корпусе подшипников распределительного вала должна совпадать с меткой б на звездочке распределительного вала, а метка в на звездочке коленчатого вала — с меткой г на блоке цилиндров.

Когда полость привода распределительного вала закрыта крышкой, то положение коленчатого вала можно определить по меткам на шкиве и крышке привода распределительного вала. При положении поршня четвертого цилиндра в в. м. т. метка д на шкиве должна совпадать с длинной меткой е на крышке привода распределительного вала.

Как снять коробку передач?

Коробку передач ВАЗ возможно изъять следующим образом:

Автотранспорт нужно поставить на смотровую яму.
Нуждается в съеме минусовая клемма с АКБ, в отсоединении заднего крепления выхлопной системы.
При помощи отвертки снимается рычаг КПП.
Подлежит демонтажу хомут, приемная труба КПП (фиксируется гайками).
Откручиваются крепежи картера, сцепления, с вилки которого снимается пружина, изымается шплинт оси толкателя.
Подлежит демонтажу кронштейн безопасности карданного вала, трос спидометра с привода, эластичная муфта.
Чтобы снять муфту, целесообразно использовать специальный хомут.
Необходимо открутить крепление стартера к картеру сцепления коробки.
Аккуратно снимается крышка корпуса сцепления, поперечина КПП.

Статья в тему: Из-за чего в коробке появляется треск?

В завершении, осуществляется демонтаж коробки вместе со сцеплением. Далее устройство подлежит разборке. Это позволяет определить, какие комплектующие детали были изношены до предела и нуждаются в замене. Недопустимо наличие коррозии, сколов и трещин. При самостоятельном ремонте необходима схема коробки. Установка 5 ступенчатой КПП на ВАЗ должна происходить в обратном порядке.

Ремонт двигателя ВАЗ 2101

Ремонт силового агрегата «копейки», связанный с заменой элементов поршневой группы, а также деталей коленчатого вала производится после его снятия с автомобиля. Что касается коробки переключения передач, то её можно не демонтировать. Рассмотрим наиболее простой способ демонтажа мотора без КПП.

Снятие двигателя ВАЗ 2101

Чтобы демонтировать мотор ВАЗ 2101, потребуются:

гараж со смотровой ямой и тельфером (подъёмным устройством);
набор гаечных ключей и отвёрток;
ёмкость для сбора охлаждающей жидкости объёмом не менее 5 л;
маркер или кусочек мела;
два старых одеяла (покрывала) для защиты передних крыльев машины при извлечении двигателя из моторного отсека.

Порядок работ следующий:

Загоняем машину на смотровую яму.
Отсоединяем капот от кузова машины, откручивая гайки его крепления к навесам. Для того чтобы в последствии не мучиться с выставлением зазоров капота, перед его снятием обводим маркером по контуру навесы. Эти метки помогут установить капот в том положении, как он стоял раньше.
Накрываем одеялом передние крылья автомобиля.
Сливаем охлаждающую жидкость из блока цилиндров, открутив сливную пробку и подставив под неё заранее подготовленную сухую ёмкость.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Примечание! Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

3. Ещё неисправность может быть в самом приводе сцепления, а именно из-за сломанного привода сцепления, педаль сцепления в полностью выжатом состоянии не будет работать вообще, или же при изношенном приводе сцепления, при выжимании педали скорости могут так же тяжело переключаться и переключаться с характерным для этого хрустом. (Более подробную информацию, см. в статье под названием: «Замена сцепления», в этой статье вы найдёте рубрику под названием: «Когда нужно менять сцепление», так вот подробно изучите эту рубрику и вы будете знать какие признаки будут указывать на износ сцепления)

Технические характеристики ВАЗ-2101

Параметры автомобиля Модель автомобиля ВАЗ

2101 21011 21018 21019

роторная

Общие данные

Количество мест, включая место водителя

Грузоподъемность, кг

400

Масса снаряженного автомобиля, кг

955

Масса, приходящаяся на переднюю ось, кг:

снаряженного автомобиля

515

полная

615

Масса, приходящаяся на заднюю ось , кг :

снаряженного автомобиля

440

полная

740

Просвет автомобиля при полной нагрузке и нормальном давлении в шинах, мм:

до поперечины передней подвески

175

до балки заднего моста

170

Наименьший радиус поворота ( по оси следа переднего внешнего колеса ), м

5.6

Максимальная скорость движения на высшей передаче, км / ч:

при полной массе автомобиля

140

143

с водителем и одним пассажиром

142

145

160

Время разгона автомобиля с места с переключением пе редач до скорости 100 км / ч, с:

при полной массе автомобиля

с водителем и одним пассажиром

Максимальный подъем при протяженности не менее двойной длины автомобиля , преодолеваемый без разгона при полной массе автомобиля , %

Тормозной путь при полной массе автомобиля со скорости 80 км / ч , м

43,2

Двигатель

Модель двигателя:

2101

21011

ВАЗ 311 ВАЗ 411

Диаметр цилиндра и ход поршня , мм:

76×66

79×66

Рабочий объем , л:

1.2

1.3

Степень сжатия

8.5

Номинальная мощность по ГОСТ 14846 ( нетто ) при частоте вращения коленчатого вала 5600 мин, л.с.

58,7

63.7

Максимальный крутящий момент по ГОСТ 14846 ( нетто ) при частоте вращения коленчатого вала 3400 мин, кгс — м

8.7

9.4

Порядок работы цилиндров

1 -3-4-2

Трансмиссия

Сцепление

Однодисковое с центральной нажимной пружиной

Коробка передач

механическая , трехходовая , четырехступенчатая

передаточные числа:

первая

3,75

вторая

2,30

третья

1,49

четвертая

1,0

задний ход

3,87

Карданная передача

два вала с промежуточной эластичной опорой , соединяются с коробкой передач эластичной муфтой . Два жестких карданных шарнира на концах заднего вала имеют игольчатые подшипники

Главная передача

коническая , гипоидная

передаточное число

4,3 или 4,1

3,9 3,9

Ходовая часть

Подвеска передних колес

независимая , на поперечных рычагах , с цилиндрическими пружинами , телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Подвеска задних колес

зависимая , жесткая балка , связанная с кузовом одной поперечной и четырьмя продольными штангами , с цилиндрическими пружинами и с гидравлическими телескопическими амортизаторами

колеса

дисковые штампованные

размер обода

1 Ш -330(4,50-13)

Шины:

камерные диагональные

6.15-13(155-330)

камерные радиальные

165/80 R13

Ролевое управление

Редуктор рулевого механизма

глобоидальный червяк с двухгребневым роликом

передаточное число

164

Рулевой привод

трехзвенный, состоит из одной средней и двух боковых симметричных тяг . сошки , маятникового рычага и поворотных рычагов

Тормоза

Рабочие тормоза:

передние

дисковые

задние

барабанные с самоцентрирующимися колодками и регулятором давления задних тормозов

Привод рабочих тормозов

ножной гидравлический, двухконтурный

Стояночный тормоз

ручной, с тросовым приводом на колодки задних тормозов

Электрооборудование

Система электрооборудования

одно про водная, отрицательный полюс источников питания соединен с массой

Номинальное напряжение, В

Аккумуляторная батарея

6 СТ -55. емкость 55 А . ч при 20- часовом режиме разряда

Генератор Г -221, переменного тока со встроенным выпрямителем , ток отдачи 42 А при 5000 мин -‘

Стартер СТ-221, с электромагнитным тяговым реле и муфтой свободного хода

Свечи зажигания А17ДВ

Кузов

Тип кузова

Седан, цельнометаллический, несущий, четырехдверный

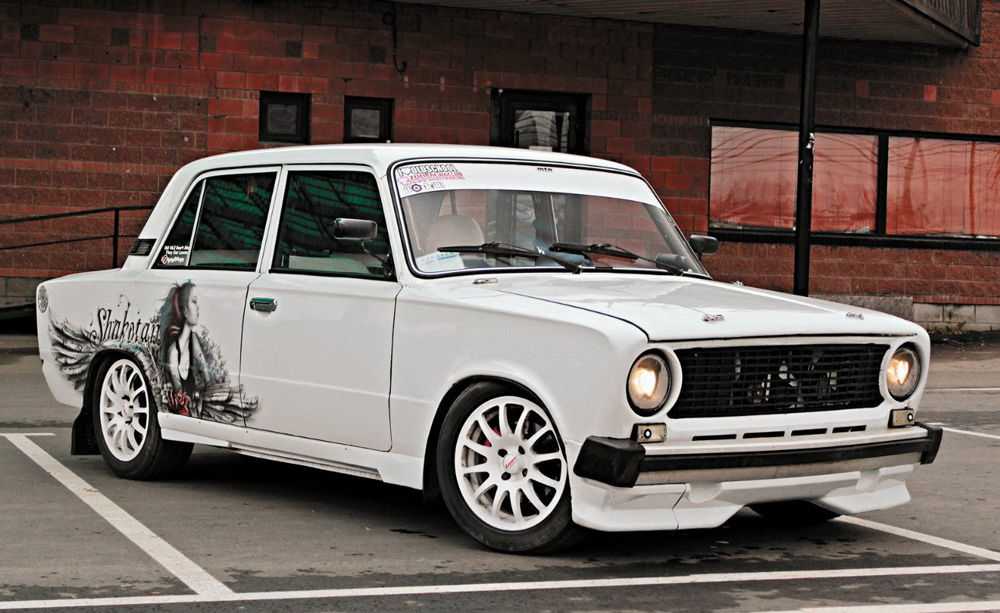

Тюнинг силовых элементов

Тюнинг двигателя

Опытные мастера настоятельно рекомендуют осуществить монтаж некоторых составляющих:

коленвала;
распределительного вала;
маховика;
поршней.

Тюнинг сопутствующих устройств

Только очень важно к процессу шлифовки подходить максимально разумно

Мощность двигателя можно увеличить за счёт снижения сопротивления выпускных газов.

Чертеж двигателя ВАЗ 2101

Чертеж карбюраторного двигателя ваз 2101 в двух видах.

Тип: четырёхтактный, карбюраторный, рядный, с верхним расположением распределительного вала Объём: 1198 см3 Максимальная мощность: 64 л.с., при 5600 об/мин Цилиндров: 4 Клапанов: 8 Диаметр цилиндра: 76 мм Ход поршня: 66 мм Cтепень сжатия: 8,5 (8,8 до 1973 г.) Система питания: двухкамерный вертикальный карбюратор с последовательным открытием дросселей Охлаждение: жидкостное закрытого типа с принудительной циркуляцией жидкости Порядок работы цилиндров: 1-3-4-2

Состав: продольный и поперечный разрез

Софт: Компас v8+,

Дата: 2012-05-11

Просмотры: 11 236

241
