Для чего необходимо и как отрегулировать развал-схождение на ваз 2106

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам

Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена

Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

  • Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
  • В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
  • Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
  • Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
  • Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

  • Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
  • Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
  • Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью

Для выполнения её необходим инструмент и приспособления:

  • Наличие смотровой ямы.
  • Отвес.
  • Мел или фломастер.
  • Набор ключей.
  • Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия. Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

  1. Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.
  2. Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
  3. Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
  4. Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
  5. Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» – 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм. Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

В обзоре рассматривается, как проверять сход-развал на ВАЗ-2112 и как при необходимости вносить коррективы. На легковушках десятого семейства (2110-2112) настраивается каждый параметр: схождение, развал и даже угол наклона оси поворота. Регулировку проводят в стандартной последовательности – начинают с настройки поворотной оси. В последнюю очередь выравнивают углы схождения. Те, кто нарушит эту последовательность, будут «ходить по кругу».

Пример на видео: что будет, если геометрию подвески не проверять и не настраивать.

Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

Что нужно для ремонта

Для проведения регулировки колес автолюбителю понадобятся определенные детали и приспособления. Их нужно приготовить до начала проведения процедуры, поскольку без некоторых инструментов обойтись просто невозможно. Это следующие приспособления:

  • набор гаечных ключей различных номеров;
  • штангенциркуль;
  • деревянные или другие плотные бруски, толщина которых равна 6 мм и 22 мм.

Как можно догадаться из названия, в каждом используются нехитрые приспособления. Поэтому, если автолюбитель предпочитает первый вариант, понадобится простая линейка и специальная. Во втором случае нужны плотная нить небольшой длины для развала и длиннее для схождения. Рекомендуется, чтобы она имела крючки на концах, иначе будет сложнее крепить ее к колесу.

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

  • при прямолинейном движении автомобиль ведёт в сторону;
  • при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
  • отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
  • запоздалая реакция на поворот рулевого колеса;
  • «тугой» руль;
  • при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
  • при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
  • при выходе из поворота руль не возвращается;
  • нехарактерный шум покрышек во время движения;
  • неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

  • сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
  • долговременной и агрессивной езды по неровностям;
  • изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
  • снятия и установки стоек, балки с рычагами;
  • замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
  • замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
  • после того как были установлены автобаферы или прочие варианты проставок на авто.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

8) Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

  • если менялись рулевые наконечники, рычаги либо сайлентблоки;
  • в случае изменения штатного клиренса;
  • при уводе автомобиля в сторону;
  • если шины имеют сильный износ;
  • когда руль не самовозвращается после прохождения поворота.

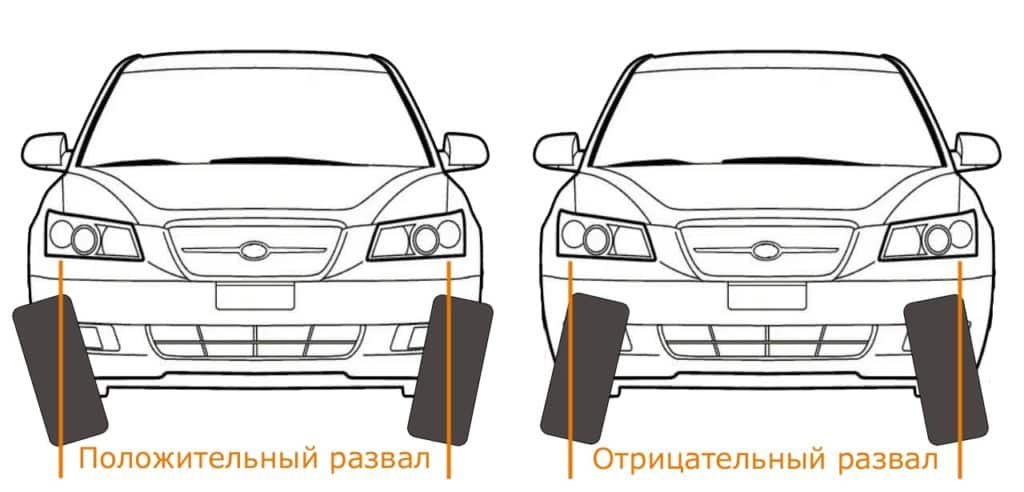

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота 4°+30′ (3°+30′)
угол развала колёс 0°30’+20′ (0°5’+20′)
угол схождение колёс 2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

  1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
  2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

  1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Зачем регулировать сход-развал

Согласно регламенту и рекомендациям опытных автолюбителей, развал-схождение на ВАЗ седьмой модели нужно проводить каждые 10 или 15 тыс. км. Это связано с износом узлов и агрегатов, что приводит к отклонению от установленных углов и заводских параметров. Однако такая регулировка может понадобиться раньше, особенно если автомобиль часто попадал в ямы на большой скорости, случались повреждения колес и дисков.


Отрегулированный сход-развал своими руками на ВАЗ-2107

Некорректная установка параметра развала, если хотя бы одно переднее колесо выставлено неправильно, можно заметить: машину на дороге уводит в одну из сторон. Понять это можно достаточно просто, нужно всего лишь отпустить на короткое время руки с руля.

Что касается схождения, то оно служит для того, чтобы определить, как и на сколько между собой могут сходиться колеса по отношению к дорожному полотну.


Различные показатели развала

Не все автолюбители понимают важность представленных характеристик и не уделяют этому должного внимания. Это неправильно, ведь некорректные установки и регулировки как развала, так и схождения ведут к повышенному износу конструктивных элементов автомобиля

Это также сказывается на расходах на содержание транспортного средства, поскольку приходится чаще менять запасные части и обращаться для этого в сервисный центр.

Процедуру можно выполнить самостоятельно. Для этого можно использовать инструкции и схемы, которых достаточно представлено в Глобальной сети.

Углы установки колес — регулировка

Углы установки колес — конструктивные параметры, определяющие положение колес в режиме прямолинейного движения и в поворотах. Отклонение углов установки колес от нормативных значений может стать причиной неустойчивого движения автомобиля (самопроизвольный увод от прямолинейного направления, «рыскание»), неравномерного и преждевременного износа шин и деталей подвески, а также повышенного расхода топлива.

Угол продольного наклона оси поворота (кастер) — это угол между вертикалью и осью поворота колеса при виде сбоку. Угол регулируется изменением количества регулировочных шайб на болтах крепления оси нижнего рычага, подвески, что обеспечивает стабилизацию колес при прямолинейном движении автомобиля.

Угол развала колес — это угол между плоскостью вращения колеса и вертикальной прямой, проходящей через центр пятна контакта шины с поверхностью дороги. Угол регулируется одновременным изменением количества регулировочных шайб одинаковой толщины на обоих болтах крепления оси нижнего рычага, что обеспечивает правильное положение колеса при работе подвески Схождение колес — разность в расстояниях между передними и задними точками внутренней части ободьев правого и левого колес.

Проверку и регулировку углов установки передних колес рекомендуется проводить на стенде в специализированной мастерской, однако операцию по проверке (за исключением проверки угла продольного наклона оси поворота) можно выполнить с достаточной точностью самостоятельно.

Если проводился ремонт кузова после аварии или менялись детали подвески, необходимо проверять углы установки колес.

Более точные результаты дает контроль углов на груженом автомобиле под статической нагрузкой 320 кгс, что приблизительно соответствует весу четырех человек, размещенных на сиденьях, и грузу 50 кг в багажнике. Топливный бак должен быть полностью заправлен.

После проведения первого технического обслуживания и последующей эксплуатации значение углов должно соответствовать следующим величинам:

— угол продольного наклона оси поворота

— угол развала колес

0°30’+20′ (0°5’+20′)*;

Проверка и регулировка углов установки колес Ваз 2105 Жигули

/ VAZ/ vaz-2105/ Ходовая часть/ Передняя подвеска/ Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’ +40’
–30

Продольный угол наклона оси поворота

+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал 0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота 4° ± 30’ (3° 30’ ± 30’)
Схождение 2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него Развал колеса Продольный угол наклона оси поворота колеса
передний болт задний болт толщина шайб, мм
0,5 0,8 0,5 0,8
+1 +1 –(7–9) –(11–14)
–1 –1 +(7–9) +(11–14)
+1 –(18–20) –(29–32)
–1 +(18–20) +(29–32)
+1 –(7–9) –(11–14) +(18–20) +(29–32)
–1 +(7–9) +(11–14) –(18–20) –(29–32)
–1 +1 –(7–9) +(11–14) +(36–40) +(52–64)
+1 –1 +(7–9) –(11–14) –(36–40) –(52–64)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
Схождение передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

  • автомобиль уводит в сторону на ровной дороге;
  • отклонения углов колес на ВАЗ 2107 стали видны;
  • происходит преждевременный или неравномерный износ шин;
  • повышение расхода топлива оказалось выше;
  • подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

  • нитку с крючками с обоих концов;
  • обыкновенную нитку;
  • бруски толщиной 6 мм и 22 мм;
  • клещи типа «Кобра»;
  • набор гаечных ключей;
  • штангенциркуль.

Заключение

Регулировка развал-схождения своими руками на ВАЗ-2107 — это сложная и ответственная процедура. Если не уверены в своих силах или не располагаете смотровой ямой, необходимым набором инструментов, то лучше отказаться от затеи делать эту процедуру самостоятельно. Схождение необходимо устанавливать на уровне около 2 мм. При этом под нитку подкладываются бруски толщиной 34 мм.

Если необходимо выдержать схождение в 1,5 мм, то на 3 мм тоньше должен быть брус. Причем машина должна быть нагружена — это обязательное условие для проведения работы. От качества исполнения зависит не только удобство пользования автомобилем, но и частота ремонта подвески, срок службы покрышек, безопасность

Поэтому нужно уделять должное внимание состоянию рулевого управления и подвески

Редко какой автовладелец осмеливается самостоятельно деталь развал схождения колёс на ВАЗ 2101. И зря. Ведь если у вашего автомобиля имеются лишь минимальные отклонения, то эту процедуру можно сделать самому в гараже.

Первое, над чём придётся повозиться – это замер схождения передних колёс. Его нужно производить путём подсчёта разности между кромками ободов колёс в разных положениях – заднем и переднем. Число должно было около 2-4мм. Замеры нужно делать между одними и теми же точками обода. Если разность не подпадает под указанную величину, то нужно руководствоваться следующими правилами:

1. Ослабьте хомуты на регулировочных муфтах боковых тяг.

2. Вращайте муфты на одинаковое расстояние, но в противоположных направлениях.3. Затяните гайки так, чтобы кромки хомутов не были плотно прижаты.

4. Замерьте величину схождения.5. При необходимости повторите процедуру.

Следите, чтобы прорези хомутов совпадали с муфтами

Так же, обратите внимание на болты, они должны быть обращены вперёд, иначе будут задевать подвеску. Развал проводиться по той же схеме, только замеры будут вертикальные. Их разность колеблется от 1 до 5 мм

Регулировка развала будет проходить так:

Их разность колеблется от 1 до 5 мм. Регулировка развала будет проходить так:

1. Поднимите авто домкратом.2. Снимите колесо.3. Снимите амортизатор.4. Установите стяжку на пружину.5. Открутите гайки оси нижнего рычага.6. Измените количество регулировочных шайб (одинаковое количество с обоих болтов).7. Закрепите ось рычага на поперечине.8. Разгрузите пружину.9. Установите амортизатор.10. Установите колесо.11. Покачайте переднюю часть машины.12. Проведите замеры.13. По необходимости повторите процедуру.

Как сделать развал-схождение колес своими руками — видео

Если ваш автомобиль не имеет серьёзных неисправностей, то такая настройка авто исправит проблему развала схождения. Напомним, что в предыдущей статье мы рассказывали своими руками.

Своими руками на ваз операция вполне доступная, поэтому на специализированную станцию диагностики обращаться вовсе не обязательно, что сэкономит средства и порадует вас.

Всё что вам понадобится для регулировки развал схождения – это по возможности ровная площадка, спичечный коробок, нитки и ключи.

Для начала проверьте, чтобы колесо при прямолинейном движение находилось ровно посередине и число оборотов в правую и в левую сторону совпадало. Также проверьте давление в шинах – оно должно быть одинаковое во всех колёсах.

Осмотрите – крепление должно быть надёжным. Измерьте расстояние между ступицами справа и слева – оно должно быть одинаковое с обеих сторон. Отрегулировать его можно путём уменьшения или увеличения толщины шайб на растяжках.

Теперь ставим автомобиль на площадку таким образом, чтобы перед остановкой он проехал в один оборот колеса и назад не покатилась. Крепим на отвесе на крыле нитку так, чтобы она проходила через центр ступицы.

Далее замеряем обычной линейкой или штангенциркулем расстояние от нитки до края диска вверху и внизу. Если оно не одинаковое, то отпускаем гайку болта с эксцентриком на стойке и регулируем болтом положение колеса.При этом не забудьте чуть ослабить натяжение и второго болта крепления кулака.

Хуже всего, если вверху расстояние до диска у вас меньше, чем внизу. Если наоборот, то это даже предпочтительнее для устойчивости, но только если вверху оно больше чем внизу в пределах 1-5 мм. Ту же операцию проводим и со вторым колесом. После того, как его , затянем нижние крепления стоек и проверим всё ещё раз.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
