Возник вопрос как почистить карбюратор ваз 2106? поможем!

Как это работает

В корпусе карбюратора (под его верхней крышкой) имеется поплавковая камера, куда нагнетается топливо. Ее функция – постоянная поддержка уровня горючего. В камере есть поплавок, который соединен с игольчатым клапаном. Когда уровень топлива в камере падает, поплавок будет опускаться вниз, тем самым открывая игольчатый клапан. За счет этого топливо сможет снова попадать в поплавковую камеру.

Далее бензин через распылитель подается в смесительные камеры, где осуществляется его смешивание с воздухом, поступающим из патрубка через воздушный фильтр, расположенный над агрегатом. Чтобы горючее поступало в смесительную камеру в строго определенных пропорциях, бензин идет через жиклеры – это пробки с маленькими отверстиями различных диаметров. За счет подбора жиклеров можно менять характеристики работы двигателя.

При работе двигателя возникает разряжение. Чтобы оно было довольно высоким, а также чтобы повысить скорость воздушного потока, в устройстве карбюратора имеется диффузор. При помощи системы дроссельных заслонок водитель может регулировать количество топливной смеси.

Регулировка карбюратора на ВАЗ-2106

Все узлы механизма автомобиля требуют тщательного ухода, регулярного техобслуживания и периодического профилактического ремонта. Профилактика и обслуживание заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей.

После разборки карбюратора производится внешний осмотр деталей и отбраковка неисправных компонентов. Приступать к настройке возможно только в случае исправности всех элементов. После того, как все дефектные составляющие заменены и карбюраторный узел вновь собран и установлен, можно приступать к наладке.

Регулировка поплавка карбюратора ВАЗ-2106

Основой наладки агрегата считается регулировка поплавка. Превышение стандартного уровня заполнения внутренней камеры приводит к перенасыщению топлива кислородом и повышению расхода бензина без улучшения динамических характеристик машины.

В части настройки положения поплавка регулировка карбюратора 2106 проводится в несколько этапов:

1. Демонтаж и установка верхней крышки корпуса в вертикальное положение.
2. Корректировка положения иглы, результатом которой должно стать соприкосновение шарика иглы с поверхностью поплавка.
3. Контроль зазора между поплавком и крышкой, отрегулированный зазор должен имеет значение 6 мм с допуском +0,25 мм. Инструментом для устранения избыточного или недостаточного зазора является поплавковый язычок, путём поджатия которого осуществляется корректировка.
4. Контроль величины хода поплавка, которая в отрегулированном состоянии составляет 8 мм с допуском +0,25 мм.

Корректировка зазоров клапанного механизма

Профилактика и обслуживание карбюратора на ВАЗ-2106 заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей

Контроль зазоров выполняется на холодном двигателе при помощи мерного щупа размером 0,15 мм. По результатам проверки определяется необходимость доработки зазоров.

Выставка угла опережения зажигания

Установка угла опережения зажигания осуществляется путём совмещения контрольных рисок на крышке газорапределителя и маховике.

Отладка режима работы на холостых оборотах

Этот этап работы требует предварительной подготовки механизмов. Требуется прогреть силовой агрегат автомобиля до 900оС, добиться запуска и стабилизировать работу двигателя путём вращения качественного и количественного топливных винтов, если этого не произошло автоматически.

Регулировка карбюратора ВАЗ на холостых оборотах:

1. Посредством вращения винта, который регулирует количественные характеристики топлива, задать частоту вращения коленвала в интервале 800-900 оборотов в минуту;
2. Вращением винта, который отвечает за качество топлива, достичь устойчивого и плавного режима работы силового агрегата при максимально возможном количестве оборотов;
3. Уменьшать обороты закручиванием количественного винта до показателей оборотов в интервале 950-1030 об/мин;
4. Вновь увеличить частоту вращения до максимума, выкручивая винт качества;
5. Последовательно повторять п.2-4 до тех пор, пока число 950-1030 об/мин не совпадёт с максимумом количества оборотов, достигнутого вращением винта качества;
6. Достигнув совпадения показателей, возвратить винт качества в положение, соответствующее количеству оборотов 800-900 об/мин.

Замена карбюратора

Причины для снятия узла могут быть разные: замена на изделие другой модификации, ремонт, чистка. В любом случае нужно предварительно снять воздушный фильтр. Для проведения работ по замене потребуются следующие инструменты:

• рожковый ключ на 13;
• крестовая отвёртка;
• головки на 8 и 10;
• вороток;
• маленький удлинитель.

Как снять

После подготовительных мероприятий можно приступать к демонтажу:

1. Отворачиваем 4 гайки крепления корпуса воздушного фильтра и вынимаем пластину.

2. Откручиваем хомут и снимаем шланг отвода картерных газов.

3. Демонтируем патрубок забора тёплого воздуха и корпус воздушного фильтра.

4. Отворачиваем хомут шланга подачи топлива, после чего сдёргиваем его со штуцера.

5. Отсоединяем тонкую трубку, идущую от распределителя зажигания.

6. Снимаем провод с электромагнитного клапана.

7. Разъединяем рычаг и тягу управления дроссельной заслонкой, для чего достаточно приложить небольшое усилие и потянуть тягу в сторону.

8. Освобождаем трос подсоса, ослабляя 2 винта.

9. Между впускным коллектором и тягой карбюратора стоит пружина — снимаем её.

10. Отворачиваем 4 гайки крепления карбюратора к коллектору ключом на 13.

11. Берём карбюратор за корпус и поднимаем его, снимая со шпилек.

После демонтажа устройства проводят процедуры по замене или ремонту узла.

Видео: как снять карбюратор на примере ВАЗ 2107

Как поставить

Установка изделия проводится в обратной последовательности. При заворачивании гаек не следует прилагать больших усилий. Крепёж затягивают моментом 0,7–1,6 кгс. м. Дело в том, что привалочная плоскость карбюратора выполнена из мягкого металла и её можно повредить. Перед установкой узла производится замена прокладки на новую.

На сегодняшний день карбюраторные моторы уже не выпускаются, но автомобилей с такими агрегатами большое множество. На территории России наиболее распространёнными являются «Жигули» классических моделей. Если карбюратор правильно и своевременно обслуживать, то устройство будет работать без каких-либо нареканий. При возникновении поломок с их устранением затягивать не стоит, поскольку работа мотора дестабилизируется, расход топлива увеличивается, динамические характеристики ухудшаются.

РЕГУЛИРОВКА ТЯГ

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Регулировка карбюратора Ваз 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

1. Признаки неисправности
2. Регулируем привод
3. Регулируем заслонки
4. Регулируем устройство пуска
5. Регулировка поплавковой системы
6. Регулировка холостого хода на Ваз 2106
7. Диагностика карбюратора после регулировки

Регулировка привода карбюратора ВАЗ 2106

1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров. 2. При отклонении от этого размера, вынимаем один наконечник.

3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.

4. Затягиваем гайку и возвращаем тягу.

5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.

6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.

7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить. 8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку. 9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.

10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

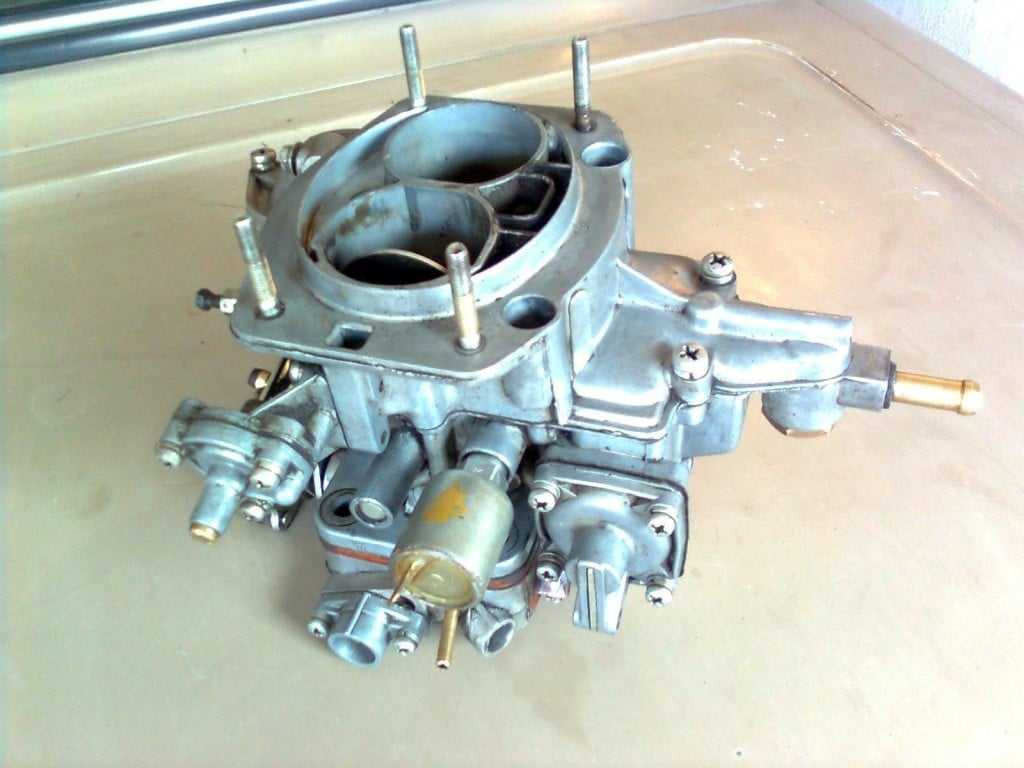

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Регулировка карбюратора ваз 2105

Регулировка карбюратора ВАЗ 2105 задача довольно таки простая, если владеть минимальными техническими знаниями. В противном случае, лучшим решением было бы обращение к профессионалу, поскольку необдуманное вмешательство может только усугубить ситуацию, и Вы будете вынуждены прибегнуть к ремонту карбюратора 2105.

Если Вы все-таки уверенны в своих возможностях, то подобная настройка устройства карбюратора ВАЗ 2105 значительно улучшит функциональные возможности механизма, сократит трату горючего и улучшит работу силового аппарата. Если провести эту процедуру грамотно и с умом, то она никак не сможет навредить карбюратору 2105.

Для этого необходимо выполнить следующие действия:

изменить оборотное число коленчатого вала. Закрутите его до упора, а потом прокрутите на 3 оборота в противоположном направлении;
необходимо отрегулировать количество озона. Для этой процедуры нам пригодиться винт качества. Его нужно в крутить до отказа, а потом вернуть назад на четыре – пять оборота. Тем самым повысится уровень топливной жидкости;
прогрев — необходимая и неотъемлемая часть настройки карбюратора;
следующим этапом будет – регулировка холостого хода карбюратора ДААЗ 2105

Для начала, прибегнув к помощи винта количества, важно стабилизировать роботу силового агрегата, параллельно прокручивая винт качества. Такой дисбаланс вращения спровоцирует нестабильную роботу двигателя. Теперь можете приступить к постепенному выкручиванию винта обратно, пока робота силового аппарата не восстановиться;
в конце важно не забыть о настройке оборотов холостого хода

Этого результата можно добиться, использовав винт.

Теперь можете приступить к постепенному выкручиванию винта обратно, пока робота силового аппарата не восстановиться;
в конце важно не забыть о настройке оборотов холостого хода. Этого результата можно добиться, использовав винт.. После регулировки и настройки карбюратора на ВАЗ 2105, будет уместным проверить его исправность

Заведите автомобиль, и затем резко нажмите на педаль газа, так же резко ее отпустив. Если все действия были выполнены верно, коленвал начнет вращаться быстрее. Значит регулировка карбюратора ВАЗ прошла успешно. Если завести машину не удалось, добейтесь увеличения количества оборотов при помощи винта

После регулировки и настройки карбюратора на ВАЗ 2105, будет уместным проверить его исправность. Заведите автомобиль, и затем резко нажмите на педаль газа, так же резко ее отпустив. Если все действия были выполнены верно, коленвал начнет вращаться быстрее. Значит регулировка карбюратора ВАЗ прошла успешно. Если завести машину не удалось, добейтесь увеличения количества оборотов при помощи винта.

Автор статьи: Юрий Веселов

Как отрегулировать холостой ход на «шестерке»?

Основной конструкционной особенностью карбюратора ВАЗ 2106 является наличие в нем двух систем, независимых друг от друга. В основе первой работа в режиме холостого хода, второй — работа по открыванию воздушной заслонки после нажатия педали «газ». На их бесперебойное функционирование и состав смеси воздуха с горючим, которая находится внутри обеих систем, влияет уровень топлива в поплавковом отсеке.

Изменится топливный уровень — нарушится регулировка систем и их работа. Сбой может привести к тому, что двигатель перестанет устойчиво работать в режиме холостого хода, невозможно будет правильно выставить обороты. Систему, в основе которой лежит работа в режиме холостого хода, требуется периодически регулировать из-за ее неустойчивости. Делать это надо примерно через 7-8 тысяч км пробега.

Регулируют устройство посредством двух винтов со специальными втулками, ограничивающими их поворот. Один определяет объем горючей смеси, а второй — ее содержимое. Прежде чем регулировать режим нейтрального хода, надо прогреть автомобиль, чтобы двигатель был горячим. При этом зажигание должно быть выставлено по заводским нормам, а дроссельный клапан должен быть открыт. Методика регулирования режима «нейтралки».

1. Винтом объема горючей смеси выставляют частоту коленвального вращения в пределах 900 оборотов в минуту.
2. Другим винтом определяют уровень углеродной окиси в выхлопе (не более 1,2%).
3. Нажимают на привод дроссельного клапана, затем отпускают его, в результате коленвальное вращение должно пойти без сбоев.

Если после этих манипуляций машина глохнет, необходимо снова выставить коленвальное вращение в пределах 900 оборотов и повторить процедуру настройки. Чтобы устранить неисправности, можно снять карбюратор ВАЗ.

Сначала снимают воздушный фильтр

Потом осторожно отсоединяют тягу и пружину возврата от рычага дроссельного клапана. Затем демонтируют трос тяги дроссельного клапана, шланги

Чтобы горючее не вытекало, шланг закупоривают пробкой. После этого откручивают гайки, которыми крепится карбюратор ВАЗ, и снимают его. Устанавливают узел системы питания, выполняя эти же манипуляции в обратной очередности.

Когда нужна чистка карбюратора

К сожалению, топливо, которое мы заливаем в баки своих машин, не всегда качественное. Грязь, продукты коррозии и вода — обязательные составляющие любого бензина, купленного на наших заправках. Именно они и становятся причиной загрязнения агрегата.

Признаки засорения

К симптомам, указывающим на то, что карбюратор засорился, можно отнести:

• затруднённый запуск силового агрегата;
• провалы при резком нажатии на педаль «газа»;
• нарушение работы двигателя в режиме холостого хода;
• повышенный расход горючего.

Но здесь необходимо учитывать, что перечисленные признаки могут свидетельствовать и о других неисправностях, причём как в топливной системе, так и в системе зажигания. Однако если агрегат не обслуживался больше года, его чистка лишней не будет. Дополнительно, перед началом работ рекомендуется заменить топливный фильтр, чтобы наверняка быть уверенным в том, что после обслуживания в устройство будет поступать очищенный бензин.

Промыть, или продуть: что лучше

Карбюратор — сложное и точное устройство, состоящее из множества деталей. Для удаления загрязнений внутри некоторых из них одной промывки будет недостаточно. Да, корпу и крышку можно и нужно промывать, а при необходимости ещё и чистить.

С мелкими деталями дела обстоят немного иначе. Возьмём, к примеру, жиклёры с их каналами диметром не больше 2 мм. Вымыть оттуда грязь в домашних условиях у вас вряд ли получится. Здесь лучшим вариантом будет продувка каналов струёй сжатого воздуха. Но лучше это делать после того, как эти детали немного откиснут в какой-нибудь из жидкостей, способствующей растворению грязи. Крупные элементы также рекомендуется замачивать перед промывкой и чисткой.

Теория регулировки карбюраторов в ВАЗ

Несмотря на все увеличивающуюся экспансию инжекторных двигателей на отечественном автомобильном рынке, карбюраторные двигатели по-прежнему пользуются популярностью у знающих себе цену водителей. Только они могут успешно заводиться даже в самые сильные морозы. Данный факт объясняется просто – во входном коллекторе постоянно имеется небольшой объем бензиновых паров, существенно облегчающий завод двигателя даже в самый сильный мороз.

Но двигатель мало завести, нужно использовать и подсос, который также имеется у всех отечественных автомобилей. Пусть и смеются на Западе по поводу подсоса на ВАЗ, но именно он позволяет сделать из нормальной топливной смеси богатую, то есть ту, в которой будет иметься большее количество бензина. И если потянуть на себя рычаг подсоса, то обороты двигателя прибавятся, и двигатель сможет прогреться на порядок быстрее.

Часто случается так, что как только водитель уберет подсос, то двигатель начинает глохнуть. И для того, чтобы двигатель внутреннего сгорания мог увереннее работать на ХХ, то водителю нужно неминуемо придется добавить число оборотов. Для этого нужно будет на винте дроссельной заслонки, который традиционно находится сбоку карбюратора, добавить число оборотов. Хотя бы до 800-900 об/мин. Это позволит двигателю гораздо увереннее заводиться и работать на ХХ. И присутствие водителя, которому придется каждый раз нажимать на «железку», окажется более не нужным.

Но все равно, нужно добавить, что качество топлива в нашей стране далеко от среднеевропейского. И часто встречается такая ситуация, когда двигатель начинает «чихать» от недостатка топлива. В этом повинны грязные жиклеры карбюратора. Решение данной проблемы достаточно простое – нужно снять карбюратор с двигателя, продуть его сжатым воздухом и заново установить на свое место. Но перед этим придется открутить все жиклеры.

И для того, чтобы снова «поймать» исходное состояние жиклеров, при котором двигатель будет развивать свою номинальную мощность и одновременно экономить топливо, то лучше эту работу отдать проверенному карбюраторщику или воспользоваться нашей инструкцией ниже.

Отдельный момент – если обороты ХХ плавают, то возможно, все дело обстоит в неправильно выставленном опережении зажигания. Стоит позвать профессионального электрика, и он сможет выставить нужный уровень, т.е. зимой уменьшить на одно-два деления опережение зажигания на трамблере, а летом наоборот. И можно будет не сомневаться, что двигатель зимой всегда будет заводиться, прогреваться и далее работать ровно и уверенно.

С простыми советами будем считать, что разобрались, перейдем к регулировке карбюратора. Карбюраторы установлены на большинстве отечественных автомобилей ВАЗ:

• ВАЗ 2105
• ВАЗ 2106
• ВАЗ 2107
• ВАЗ 2108
• ВАЗ 21083
• ВАЗ 2109
• ОКА

Все эти модели оборудованы карбюратором. Чем, например, отличается регулировка карбюратора на Ваз 2107 от регулировки карбюраторов на ВАЗ 2109, 2106, 2108 или 21083? В принципе ничем, — карбюраторы отличаются по моделям. На ВАЗ можно встретить, как минимум три вида карбюраторов: «Solex», «Озон» и «Вебер». Поскольку обычно Solex покупают на замену старому карбюратору, то вторая часть нашей статьи — это регулировка карбюратора солекс. Но по сути, инструкция универсальна. Солекс от Озона отличается системами холостого хода.

Ремонт мембраны

Все мембраны, прокладки, диафрагмы и уплотнители карбюраторов, как правило, не подлежат ремонту. По мере износа их меняют на исправные.

Необходимость в ремонте мембраны возникает не от хорошей жизни. Например, владельцы импортных мотоциклов с диафрагменными карбюраторами порой вынуждены так поступать из-за дороговизны или трудностей с поиском замены.

Владельцы импортных мотоциклов с диафрагменными карбюраторами порой вынуждены ремонтировать мембраны из-за дороговизны или трудностей с поиском замены

Для ремонта мелких повреждений мембран в качестве временной меры используют заплатки из тонкой маслостойкой резины и эластичный клей.

Прежде чем клеить, следует убедиться в качестве материала, поместив резину и высохший клей в бензин. Иначе все усилия могут пойти насмарку.

Как долго будет служить мембрана после ремонта сказать трудно. При первой возможности её лучше заменить.

Основы работы карбюратора

Вопреки распространённому мнению, всасывание топлива из карбюратора происходит не из-за внутренней рабочей тяги мотора. Для выполнения этой функции в устройстве предусмотрен диффузор.

Этот элемент представляет собой не отдельный элемент, а суженную часть горловины карбюратора. Когда через него проходит воздушный поток, из-за разницы в ширине, возникает разряжение, спад давления. Вблизи этого места предусмотрено небольшое отверстие для подачи бензина. Благодаря возникшему вакууму, атмосферное давление воздействует на бензин методом вытеснения его из поплавковой камеры через специальный проход в горловину карбюратора. В ней топливо смешивается с воздухом и через впускной коллектор попадает в цилиндры двигателя. Мотор ВАЗ-2105 или 2106, как и любой другой автомобильный силовой агрегат, способен работать в нескольких режимах, каждый из которых требует топливовоздушную смесь соответствующего типа.
