Как почистить сапун на ваз 2106

ВАЗ-2101 » Системы двигателя » Система вентиляции картера

При работе двигателя в его картер через неплотности прилегания деталей поршневой группы и клапанного механизма попадают пары топлива и продукты сгорания. Взаимодействуя с распыленным нагретым маслом, эти вещества способствуют образованию

Пены, различных отложений, летучих веществ, которые вместе с продуктами сгорания объединяются под общим названием «картерные газы».

Кроме того, проникающие в картер отработавшие газы могут издать в нем избыточное давление, способствующее вытеканию масла из двигателя через уплотнения.

Для удаления картерных газов и снижения давления во внутренней полости картера в автомобиле применена принудительная система вентиляции картера двигателя закрытого типа (рис. 1, а. б). Ома обеспечивает поступление в картер очищенного воздуха и отсос картерных газов в систему впуска двигателя для их дожигания.

Система вентиляции включает: маслоотделитель сапуна 5 с крышкой 4, прокладкой и патрубком, приточные 3 и вытяжные 2 и 8 шланги с хомутами, пламегаситель 9, коллектор всасывающей вентиляции 10 (изготовленный заодно с корпусом воздушного фильтра), фильтрующий элемент вентиляции картера I (установленный в корпусе воздушного фильтра), крепежные и вспомогательные детали.

При работающем двигателе в коллекторе 10 всасывающей вентиляции образуется разрежение. Картерные газы при этом отсасываются через маслоотделитель 5. Под действием центробежной силы частицы масла оседают на стенках корпуса маслоотделителя и стекают в масляный картер по трубке 6.

Коллектор всасывающей вентиляции 10 имеет три патрубка. Патрубок II с внутренним диаметром 18 мм соединяется посредством шланга с корпусом caпунa. Патрубок I с внутренним диаметром 10 мм выступает в воздушный фильтр и размещается в потоке очищенного воздуха, идущего в горловину карбюратора. Наконец, патрубок III, имеющий внутренний диаметр 4 мм, соединен шлангом 8 со смесительной камерой карбюратора через специальный золотник в (отсекающий клапан), который помещается на оси дроссельных заслонок карбюратора.

Кажущееся на первый взгляд излишне сложным устройство всасывающей вентиляции картера позволяет регулировать количество отсасываемых из картера газов в зависимости от режима работы двигателя.

При холостом ходе двигателя, а также его работе на малых нагрузках золотник в карбюратора лишь частично открывает перепускные отверстия, передавая в картер незначительное разрежение и обеспечивая отсос оттуда небольшого объема картерных газов.

С открытием дроссельной заслонки золотник в открывает отверстие полностью, увеличивая поступление картерных газов в двигатель через патрубок III. Полное открытие отверстий соответствует работе двигателя в режиме 3000—3500 об/мин.

И наконец, при дальнейшем увеличении числа оборотов двигателя создается разрежение в зоне патрубка II, разрежение в патрубке III постепенно уменьшается.

При работающем двигателе система отсасывает из картера максимальное количество газов.

Создаваемое разрежение компенсируется поступлением в картер свежего очищенного воздуха. Он засасывается через специальный фильтрующий элемент 1 по трубопроводу 3 в полость привода распределительного вала. Благодаря перепаду давлений между коллектором всасывающей системы вентиляции и фильтром притока воздуха в картер во внутренних полостях двигателя при его работе происходит циркуляция очищенного воздуха.

Для предотвращения воспламенения находящихся во внутренних полостях двигателя горючих газов при возможных вспышках в карбюраторе служит пламегаситель 9, помещенный в верхний конец шланга, который соединяет маслоотделитель двигателя с коллектором всасывания.

Уход за системой вентиляции заключается в периодической очистке от отложений трубопроводов вытяжной и приточной ее частей. Очистка должна производиться через 20 000 км пробега автомобиля.

При этом пламегаситель, трубопроводы и золотник следует вынимать и промывать в смеси, состоящей из 30% монобутилгликоль- этнленового эфира и 70% бензина.

Фильтрующий элемент системы вентиляции, расположенный в корпусе воздушного фильтра карбюратора, заменяется через 10 000 км пробега автомобиля, т. е. вместе с фильтрующим элементом воздушного фильтра.

Периодически следует проверять пропускную способность и герметичность соединений в местах затяжки хомутов, помня, что картерные газы не должны попадать в подкапотное пространство.

Источник

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание!Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие:1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

крышка гбц

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание!Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание!Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка:Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик:Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Диагностика

Поскольку причин того, почему гонит масло через сапун, достаточно много, понадобится комплексная проверка двигателя. Для проведения такой проверки даже не потребуется разбор силовой установки. Необходимо будет лишь замерить ряд параметров и оценить, в каком состоянии пребывает вентиляционная система.

Для рассмотрения можно взять автомобиль ВАЗ-2110. Допустим, в его двигателе образовался налет смазки. Это говорит о том, что гонит масло через сапун. Для выяснения причины этой проблемы понадобятся компрессометр, отвертка и несколько ключей.

Диагностика начинается с оценки газов, выходящих через выхлопную трубу. Сначала заводится мотор и оценивается цвет выхлопов. Если они имеют очень темный цвет, то это указывает на то, что масло проникает в цилиндры в результате повреждения колец ЦПГ.

А вот от клапанов или от колец возникает эта проблема поможет определить только свеча зажигания, которая устанавливается на данном цилиндре. Если на ней будет присутствовать сильный нагар, то это будет свидетельствовать об определенных неполадках с ЦПГ.

Если же компрессия небольшая, а у свечи имеется обыкновенный вид без налета, то стоит провести осмотр клапанов. В ситуации, если во всех цилиндрах компрессия нормального уровня, необходимо провести проверку вентиляционной системы.

Стук в двигателе

Если в один прекрасный момент вы начинаете слышать посторонние стуки и шум при работе мотора, нужно обратить на это серьезное внимание. Лучше всего сразу остановиться и попытаться выяснить причины. Ведь в некоторых случаях продолжение работы двигателя может быть очень опасным

Рассмотрим наиболее часто возникающие проблемы, связанные со стуками

Ведь в некоторых случаях продолжение работы двигателя может быть очень опасным. Рассмотрим наиболее часто возникающие проблемы, связанные со стуками.

Стучат коренные подшипники. Это очень опасно, поэтому нужно немедленно заглушить мотор. До места ремонта придется тащит авто на буксире. Распознать проблему можно легко: звук имеет низкий тон. Он раздается из нижней части картера и увеличивается при нажатии на педаль газа. Включается датчик давления масла.

Стучат шатунные подшипники. Нужно немедленно заглушить мотор. Дальнейшая его работа очень опасна. Ехать до места ремонта придется на буксире. Звук звучит звонко, имеет металлический оттенок, средний тон и определенный ритм. Усиливается при увеличении нагрузки.

Стучат поршневые пальцы

Продолжать работу двигателя нужно очень осторожно. Лучше неспешно сразу поехать в место ремонта. Звук имеет высокий металлический тон с резкими оттенками, ритмичен

Если отключить свечу зажигания, сразу исчезает

Звук имеет высокий металлический тон с резкими оттенками, ритмичен. Если отключить свечу зажигания, сразу исчезает.

Стучат цилиндры или поршни из за износа. Можно продолжить движение, но не сильно нагружая двигатель. Лучше сразу поехать на место ремонта. Звук очень похож на стучание посуды из глины. Более четко раздается пока двигатель не прогрелся до рабочей температуры. Во время нагревания мотора постепенно затихает.

Стучат клапана

Можно продолжить осторожное движение, но лучше сразу направиться на место ремонта. Раздается глухой шум с металлическими стуками

Особенно хорошо слышны стуки на малых и средних оборотах. Раздается со стороны расположения клапанов.

Детонация двигателя

Сразу нужно осторожно поехать на место ремонта. Звуки возникают во время разгона

Устраняется проблема путем установки более позднего зажигания. Проблема может возникнуть из за плохой регулировки зажигания, из за использования топлива с низким октановым числом, из за перегрузки двигателя в результате раннего включения высокой передачи. Также нужно проверить, нет ли нагара в камерах сгорания.

Lada 2106 Akkerman71 › Logbook › Фильтр картерных газов.

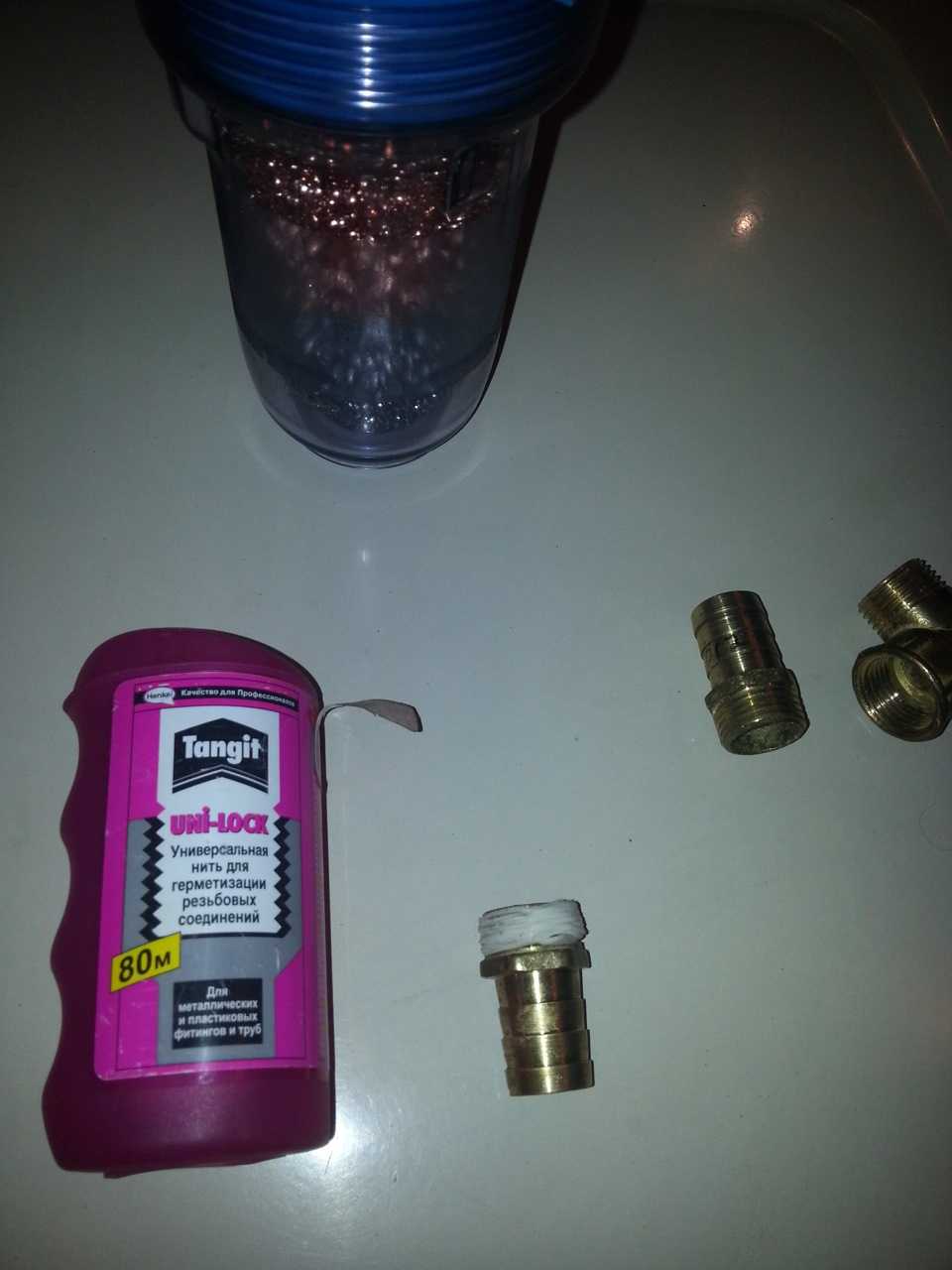

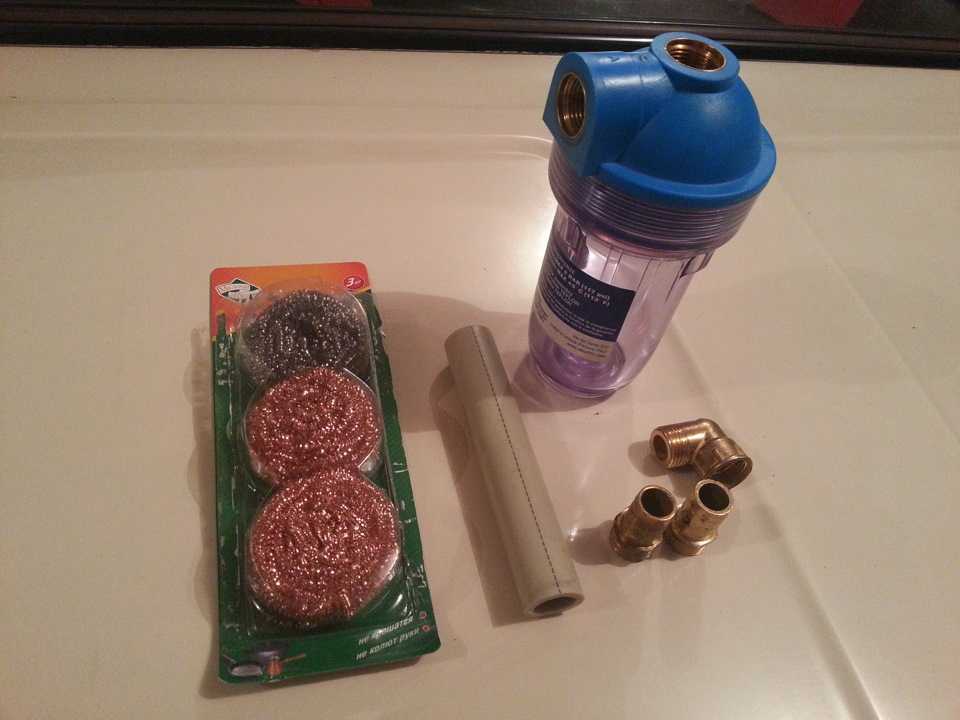

Всем привет. Очередное заседание клуба «очумелые ручки».)) Давно собирался сделать масло помойку на вентиляцию картерных газов. Сразу напишу — мотор в полном порядке, масло не гонит, кастрюля чистая, да и недавно мыл отстойник и заменил пламегасители на новые. Но как говорила монашка «бережоного бог бережет, одевая презерватив на свечку»)) решил всё таки сделать дополнительный фильтр. Если когда задует нехорошим, легче фильтр промыть чем ковырять карбюратор ища где он засорился. Готовые решения есть, но отдавать за алюминиевую банку (даже если она и очень красивая) 500-750 гр для меня цена непонятная, за что?) Тем более почитав что внутри она пустая, и правильно не может работать, решено было изготавливать из подручных средств. Главное чтобы фильтровала возможное попадение масла и было удобно пользоваться. В качестве ёмкости выбрал колбу мини от фильтров Atlas для очистки воды с входами1/2″.

Выбор остановил на этом варианте по нескольким причинам: небольшой размер, прозрачные стенки (удобно наблюдать за внутренним содержимым), и удобство в разборе (для промывки или замены фильтрующего элемента). Так же было куплены необходимые сгоны, для подключения шланга и нержавеющие мойки кухонные, для самого фильтра. Колбу выбрал с угловым подключением выходов, чтобы поменьше изгибов было. Сгоны 1/2″дюйма с ёлкой под 18мм шланг. Соединения уплотнил своим любимым Uni Look-ом, намного удобней и качественнее получается соединения с ним, чем с паклей или фум лентой.

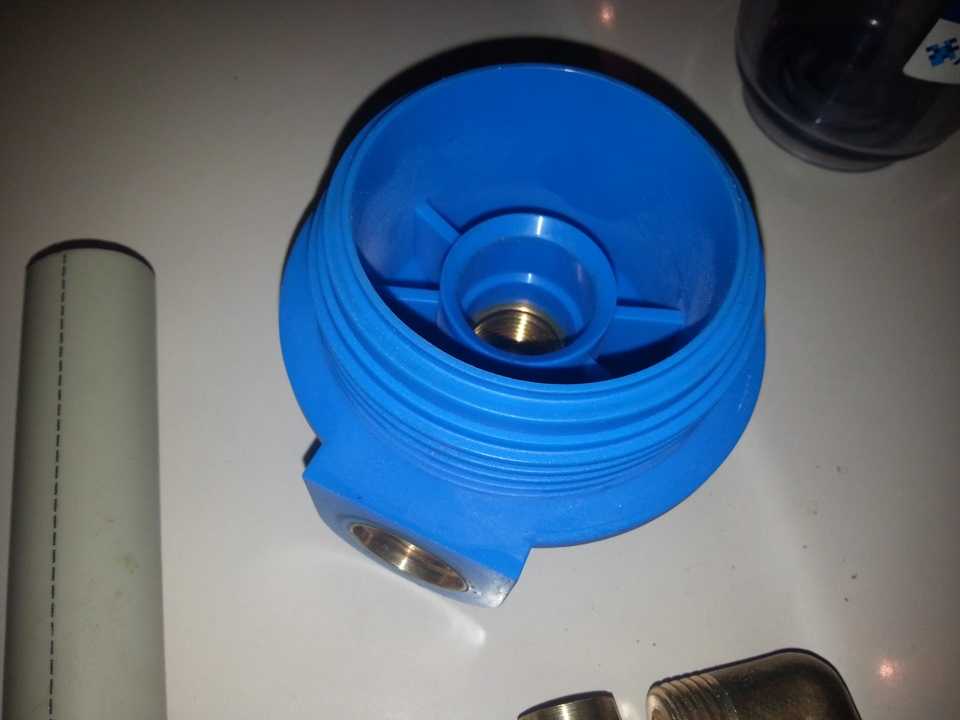

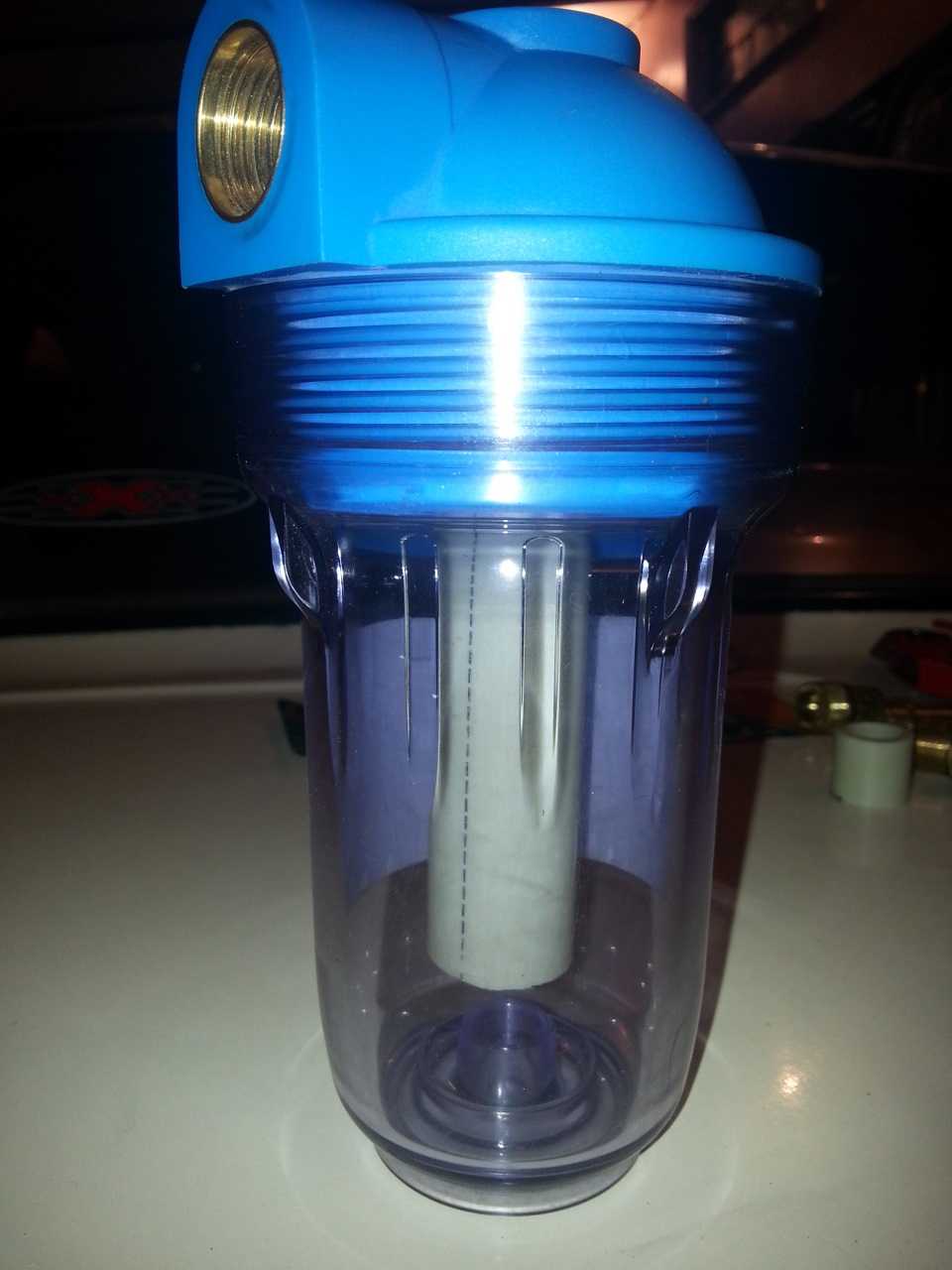

В верхней крышке колбы есть место под трубку,

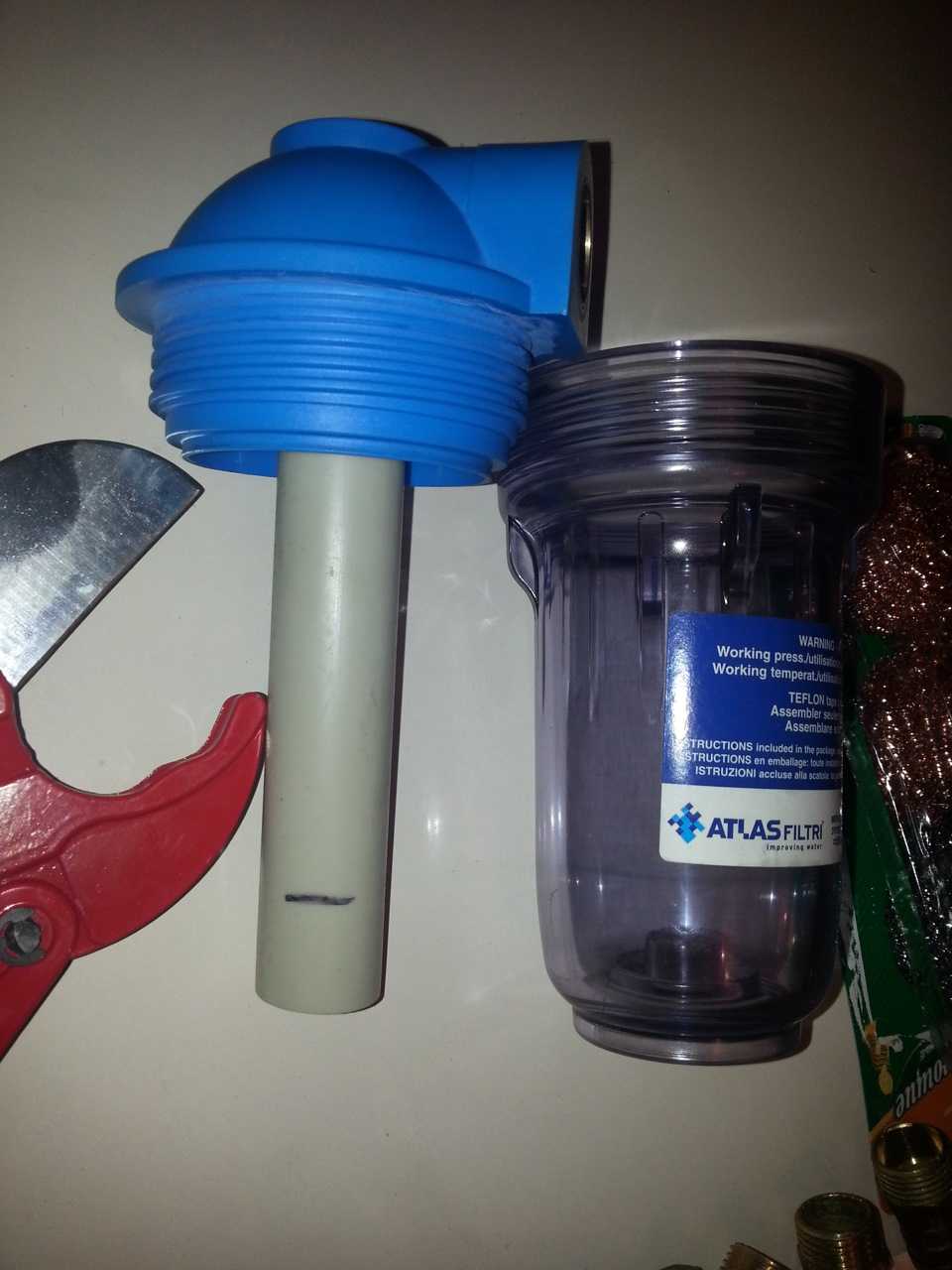

под которую идеально подходит пластиковая труба 3/4, нагрев стр.феном место соединения, получается очень прочное соединение. Трубку отрезал, чтобы пару сантиметров до дна колбы не доходила.

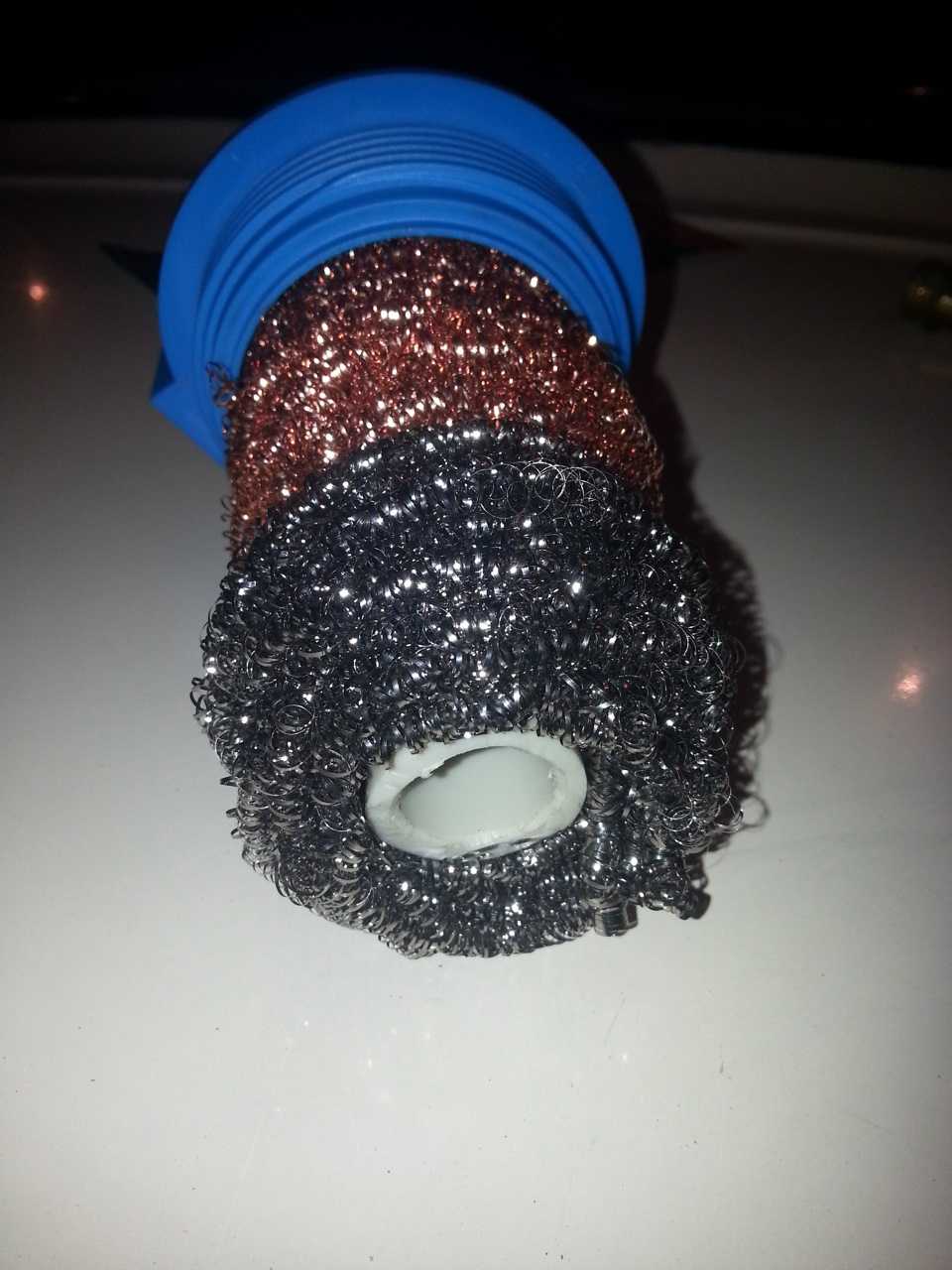

На саму трубку одел нерж.мойки раздвинув их посередине.

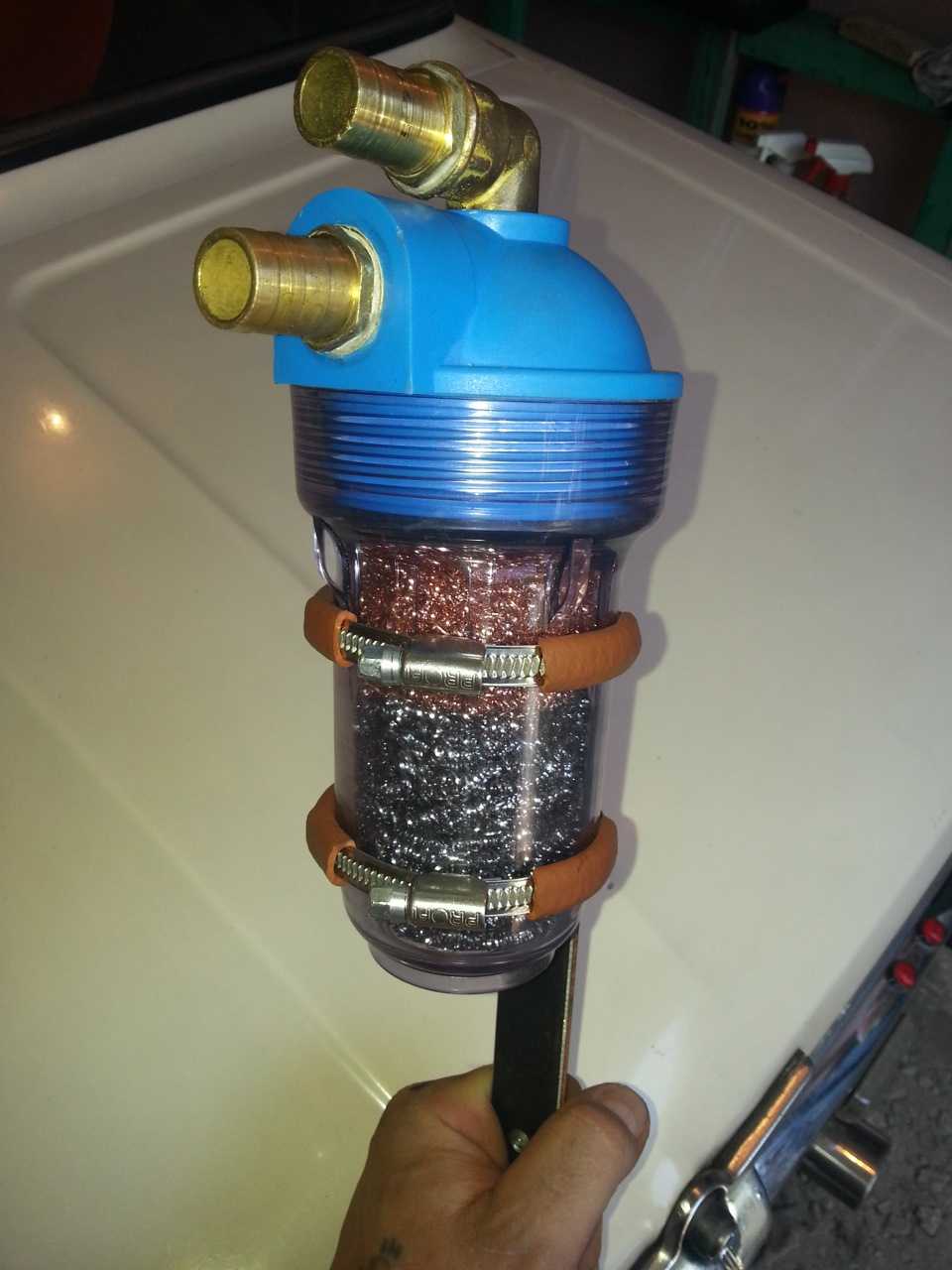

Одевается 4 шт, получается отличный фильтрующий элемент, наружной стороной плотно заходит в колбу, по размерам прямо идеально всё совпадает, вроде специально всё предназначено.) Колба идёт без креплений, поэтому пришлось делать самому.

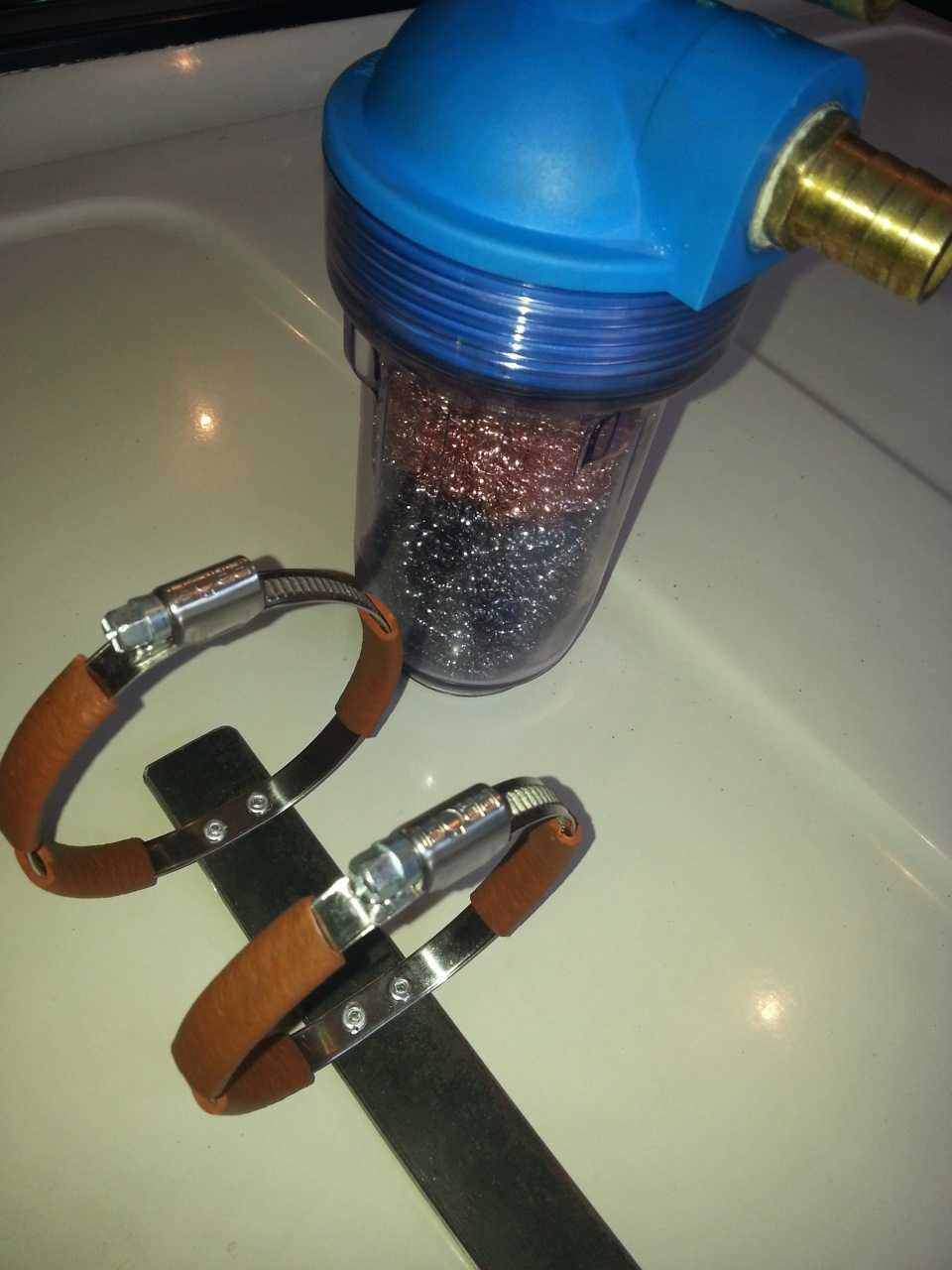

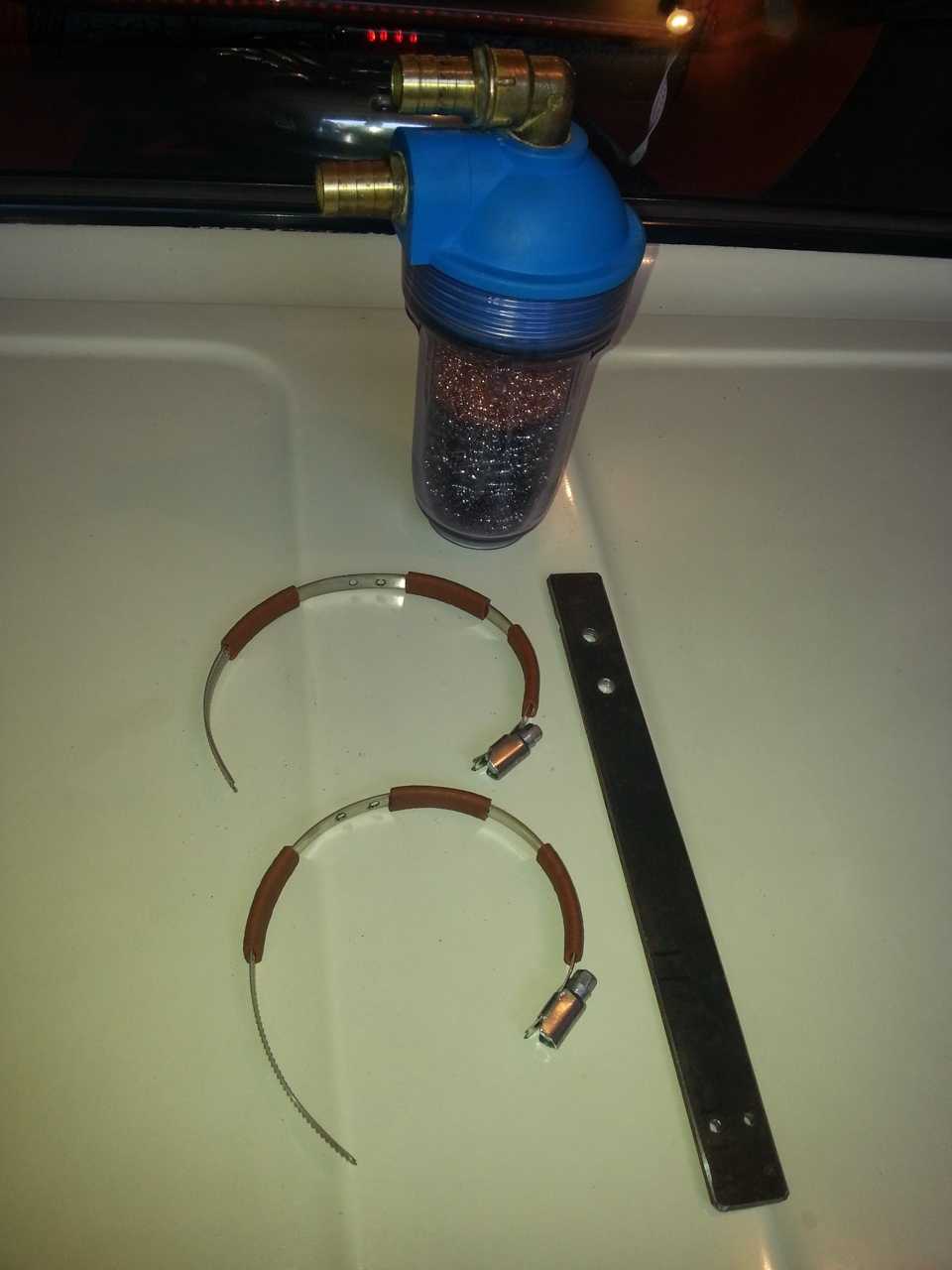

Крепления сделал из нерж.хомутов, посаженных на заклёпки к металлической полоске толщиной 4мм.

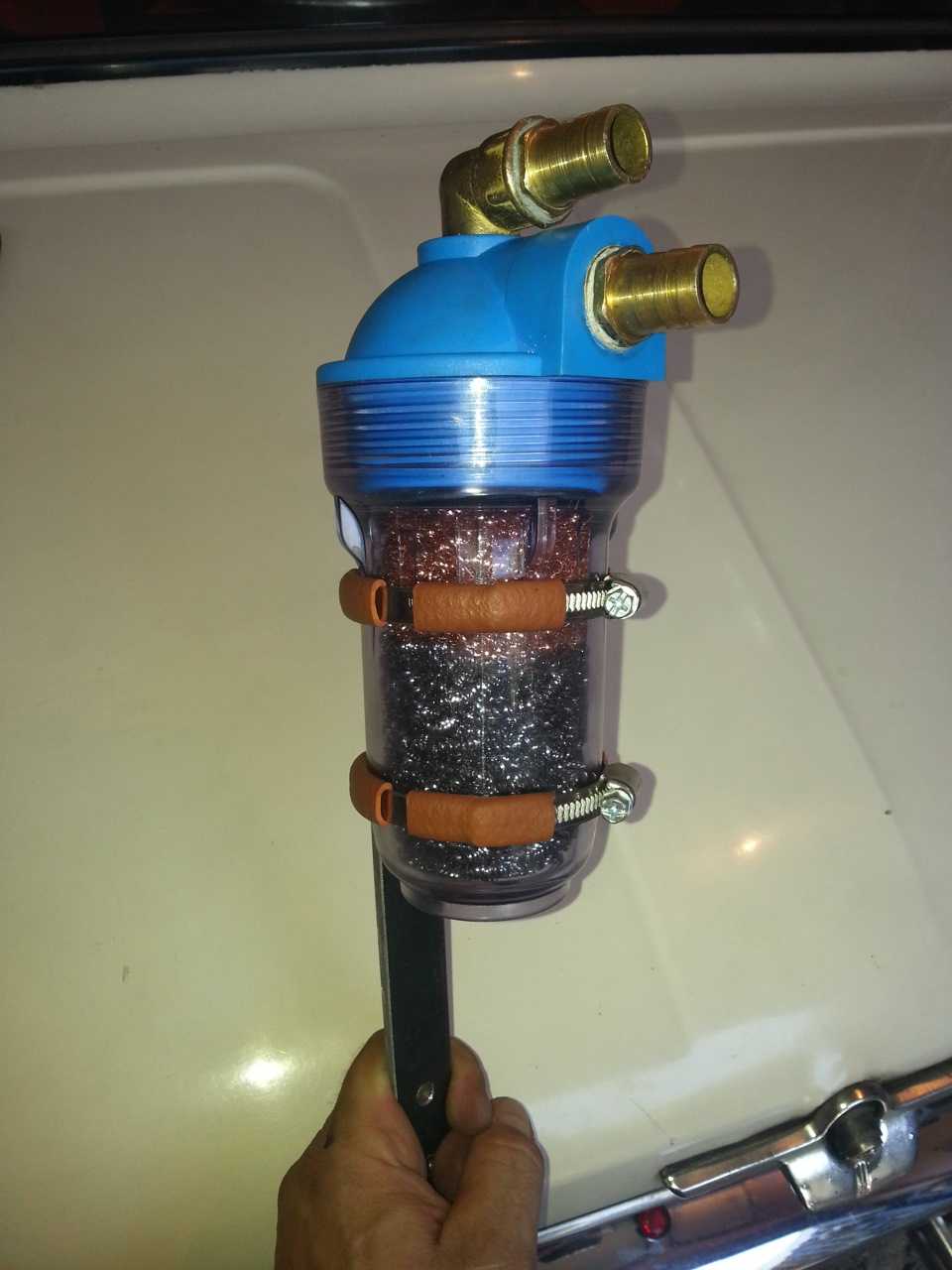

Чтобы колба не скользила по мет.хомутам одел откезки резиновой трубки на хомуты, от старых капельниц.

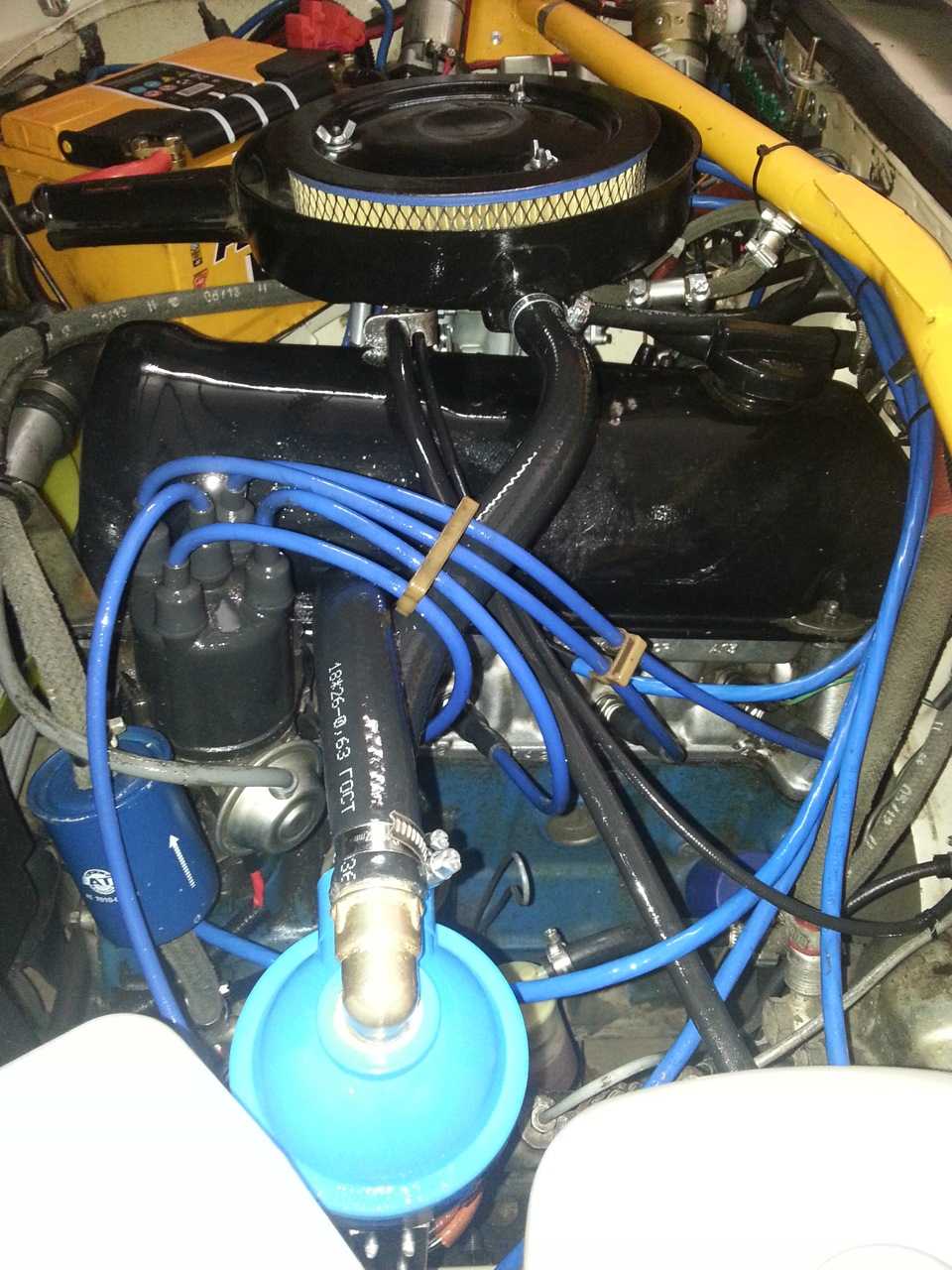

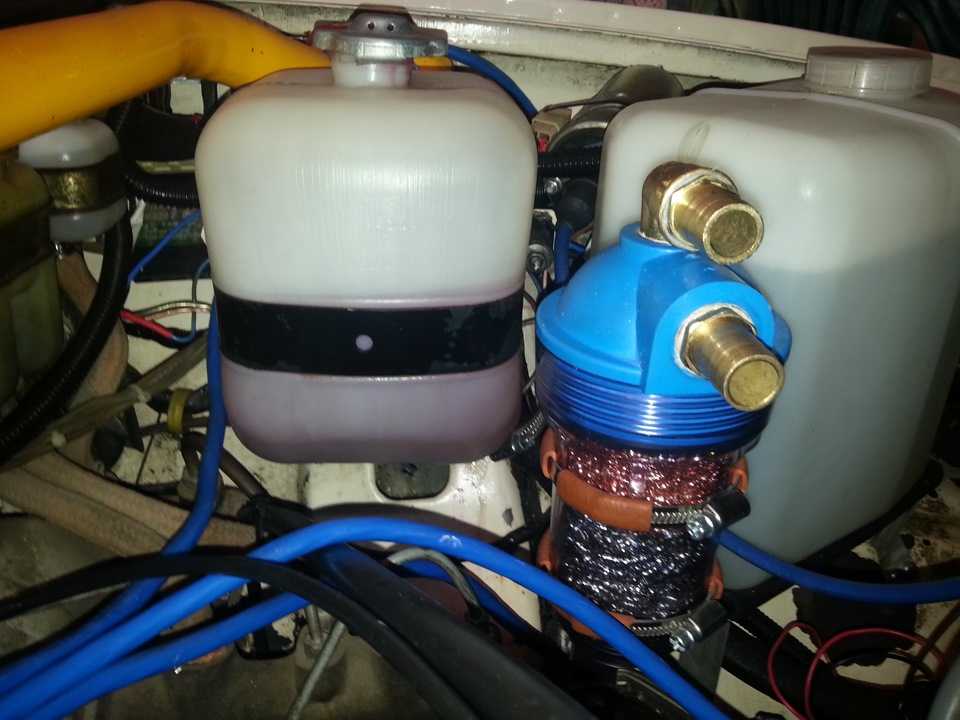

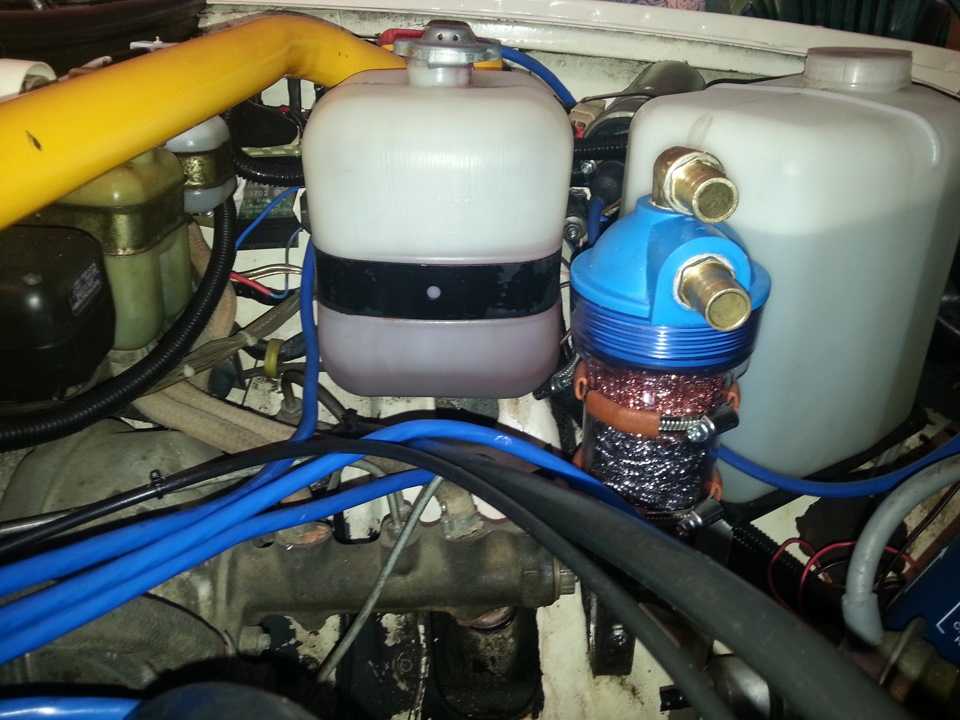

Место в подкапотном для колбы выбирал так чтобы и не далеко от воздушного фильтра находилась и не мешала под руками.

Полоску металла прикрепил к уже закреплённому уголку для ЭБН.

Источник

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

набор ключей №№ 7-13;
отвертки плоской и крестообразной формы;
промывающая жидкость, подойдет керосин;
емкость, где будет проходить промывка;
ветошь;
прокладка для сапуна;
термостойкий герметик на основе силикона;
при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2107

(«Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

После первых 2 тысяч километров пробега на новом автомобиле.
После 60 тысяч километров пробега.
Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

В зимний период из-за перепадов температур коробка испытывает дополнительную нагрузку

Источник

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Залегание колец

Частой причиной такого явления является проблема с поршневыми кольцами. При этом часть отработанных газов попадает в картер двигателя. Газы при повышенном давлении начинают искать выход. В итоге можно увидеть вылетающий из всех щелей выхлоп. Одновременно с этим наблюдается повышение расхода масла. Часть его выдавливает через щуп

, другая часть, попадая в камеру сгорания, выгорает вместе с топливом. По сути, эта причина является следствием неисправности.

Часто о такой проблеме может говорить загоревшийся «чек» на приборной панели. Все дело в изменении состава отработанных газов. Поэтому при совпадении таких показаний на приборной панели и сапунения двигателя следует сразу проверять состояние двигателя. Для этого проверьте компрессию. Если хоть в одном «котле» показатель меньше 11 очков, то придется разбирать мотор и устранять неисправность.

Диагностика неисправностей

Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами.
Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа.
Отсоедините патрубки от крышки клапанов, воздухана и сапуна

Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

Читать дальше: Как прозвонить втягивающее реле стартера мультиметром

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение…

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать

Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого

Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности

Это избавит вас от капремонта двигателя и ненужных растрат.

Автомобильный двигатель любого вида имеет сложную конструкцию. В него входят различные системы и механизмы, взаимодействующие друг с другом. Для обеспечения отвода газов, образующихся во внутренних полостях силового агрегата, дизельный мотор оборудован эффективной системой вентиляции.

Как очистить вентиляцию картера на ВАЗ 2101-ВАЗ 2107?

Снятие:

Для начала снимите корпус воздухофильтра, с двигателя автомобиля. (О том как снять корпус с двигателя автомобиля, см. в статье «Замена корпуса воздушного фильтра»)

Примечание!

При снятии корпуса, в обязательном порядке извлеките из шланга вентиляции картера пламегаситель, и после чего промойте его керосином, если он будет сильно загрязнен!

Затем ослабьте хомут который крепит дополнительный шланг к крышке сапуна (Указан красной стрелкой), и после чего отсоедините дополнительный шланг от крышки. После отсоединения дополнительного шлага, перейдите к ослаблению хомута основного шланга (Указан синей стрелкой), и после ослабления так же отсоедините шланг от крышки.

Далее выньте щуп показателя уровня масла в двигателе.

После чего отверните болт который крепит крышку сапуна и затем снимите крышку с двигателя автомобиля.

Следом смочите тряпку в керосине и протрите ей всю внутреннюю полость маслоотделителя.

Примечание!

Когда будете протирать полость то будьте аккуратны, не ураните частички грязи во внутрь двигателя. А так же если вам неудобно счищать грязь на установленном маслоотделители, то в таком случае снимите его с автомобиля отвёрнув для этого гайку которая его крепит (Указана красной стрелкой), и после чего снятый маслоотделитель положите в заранее подготовленную ёмкость в которой находится керосин!

Далее очистите весь корпус воздушного фильтра от грязи, протерёв его для этого тряпкой смоченной в керосине.

Примечание!

При чистке корпуса воздушного фильтра снимите с него уплотнительную прокладку и так же очистите ее от грязи!

Установка:

Установите все снятые ранее детали, в обратном порядке снятию.

Примечание!

При установки всех деталей, порванные а так же потрескавшиеся прокладки замените на новые. А так же проверьте чтобы в прокладку корпуса воздухофильтра, были вставлены металлические втулки!

Важно!

1) При попадании большого количества керосина в картер двигателя, замените масло в двигателе! (О том как заменить масло, см. в статье «Замена моторного масла»)

Для новичков!

Вопрос: Как полностью выглядит маслоотделитель?

Ответ:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Масляный насос

Масляный насос (см. рис. 4) – шестеренчатого типа, установлен внутри картера и крепится к блоку цилиндров двумя болтами. Ведущая шестерня насоса закреплена на валике неподвижно, а ведомая шестерня свободно вращается на оси, запрессованной в корпус насоса. Масло поступает в насос по маслоприемному патрубку, пройдя фильтрующую сетку. В корпус маслоприемного патрубка встроен редукционный клапан. При повышении давления в системе смазки выше допустимого масло отжимает редукционный клапан, и избыточное масло перепускается из полости давления в полость маслоприемника. Давление, при котором срабатывает редукционный клапан, обеспечивается пружиной соответствующей упругости, установленной на заводе. Это давление не регулируется.

Классификация

Карбюратор на ВАЗ 2101

На большом количестве классических моделей Жигулей используется карбюратор ваз 2101 в разных модификациях. Существует несколько модификаций выпускаемых карбюраторов, которые отличаются не только размером установленных жиклеров, но и наличием или отсутствием системы вакуум-корректора.

Карбюратор ваз 2101 всех модификаций предназначен только для двигателей ваз 2101 и 21011, где устанавливается распределитель зажигания без вакуум-корректора. На автомобили более позднего выпуска устанавливаются системы, которые уже оборудованы вакуумными корректорами. Следует помнить, что использование карбюраторов, идущих на двигатели ваз 2101, 21011 и 2105 без вакуумного регулятора нельзя применять на других моторах и наоборот. Аналогично используется карбюратор ваз 2103 и ваз 2016 – только на моделях, где отсутствует вакуум-корректор.

Обслуживание, в домашних условиях является довольно сложной процедурой, требующей определенных навыков, знаний и инструментов. Самостоятельно можно отрегулировать холостой ход, произвести замену прокладок, очистку жиклеров, топливных каналов, а также визуально проверить работу ускорительного насоса, при необходимости заменить его. Но окончательную доработку с регулировкой желательно проводить в автосервисе, имеющем диагностическое оборудование для проверки уровня содержания угарного газа в выхлопных газах.

Двигатель дымит

Обычно из выхлопной трубы выходит небольшое количество дыма. Однако иногда наступают моменты, когда из вашей шестерки может буквально повалить густой дым

Чтобы понять, в чем проблема, нужно обратить внимание на его цвет

Прозрачный цвет. Прозрачный или слегка белый дым, который практически незаметен. Это даже не дым, а скорее – пар. Он возникает из за того, что система еще не прогрета. Особенно часто это заметно зимой после того, как автомобиль целую ночь простоял во дворе. В этом нет ничего страшного. После прогрева системы пар практически исчезнет.

Черный цвет. Выглядит это явление довольно пугающе. Одной из причин может быть обыкновенная перегрузка мотора большим весом. Попробуйте разгрузить багажник, если вы поместили в него что-то особенно тяжелое. Однако чаще всего такой проблемы у владельцев Ваз 2106 не возникает в виду малогабаритности транспортного средства

Поэтому обратите также внимание на то, как протекает процесс смесеобразования. Скорее всего в двигатель поступает слишком много топлива. В результате не только появляется черный дым, но и возрастает расход топлива

Попробуйте поменять воздушный фильтр. Также нужно замерить компрессию. Проверьте, в каком состоянии находятся цилиндры, а также правильно ли работают датчики контроля мотора. Проверьте свечи зажигания – возник ли на них черный налет, что может свидетельствовать о необходимости произвести ремонт двигателя

В результате не только появляется черный дым, но и возрастает расход топлива. Попробуйте поменять воздушный фильтр. Также нужно замерить компрессию. Проверьте, в каком состоянии находятся цилиндры, а также правильно ли работают датчики контроля мотора. Проверьте свечи зажигания – возник ли на них черный налет, что может свидетельствовать о необходимости произвести ремонт двигателя.

Белый цвет. В отличии от прозрачного дыма, описанного выше, этот дым имеет густой белый оттенок, не исчезает по мере прогревания двигателя. Он свидетельствует о том, что есть неисправность в системе охлаждения. Это верный признак того, что нужно срочно принимать меры, ведь поломка может привести к капитальному ремонту мотора. Проверьте свечи – не возник ли на них налет, подобный тому, что возникает на чайнике из за накипи. Если это произошло, значит в цилиндры попадает вода.

Голубоватый цвет. Причинами этого явления могут быть разные поломки. Например, можно проверить исправность маслосъемных колпачков. Если они повреждены, то масло может протекать и попадать в неработающий двигатель. Также придется проверить и маслосъемные кольца. Из за их износа масло может течь в цилиндры в излишнем количестве.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
Гибкая штанга. Необходима для очистки в труднодоступных участках.
Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
Демонтируйте патрубок воздухозаборника.
Снимите кожух заслонки дросселя.
Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
Достаньте трубку щупа из мотора.
Демонтируйте крышку рампы (поднимите ее).
Отбросьте топливопровод от рампы.
Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
Выкрутите и достаньте четыре крепежных болта коллектора впуска.
Немного открутите пять крепежных болтов коллектора впуска.
Демонтируйте коллектор в комплексе с рампой и форсунками.
Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
Закрепите крепежный болт нижнего кронштейна.
Поставьте на место трубку масломерного щупа.
Протяните все патрубки и наденьте трубку на заслонку дросселя.
Затяните хомуты и убедитесь в надежности крепежа.
Вставьте на место все разъемы к форсункам.
Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.
