Разборка карбюратора

Карбюратор Ваз 2101

Главная • Ваз • 2101 • Система питания

Схема главной дозирующей системы карбюратора Ваз 2101 и эконостата: Эконостат Ваз 2101 находится во вторичной камере карбюратора. На схеме он условно показан в первичной камере. 1 – Эмульсионный жиклер эконостата; 2 – эмульсионный канал эконостата; 3 – воздушный жиклер главной дозирующей системы; 4 – воздушный жиклер эконостата; 5 – топливный жиклер эконостата; 6 – игольчатый клапан; 7 – ось поплавка; 8 – шарик запорной иглы; 9 – поплавок; 10 – поплавковая камера; 11 – главный топливный жиклер; 12 – эмульсионный колодец; 13 – эмульсионная трубка; 14 – ось дроссельной заслонки первичной камеры; 15 – канавка золотника; 16 – золотник; 17 – большой диффузор; 18 – малый диффузор; 19 – распылитель.

Холостой ход карбюратора Ваз 2101

Схема системы холостого хода карбюратора Ваз 2101: 1 – корпус дроссельных заслонок; 2 – дроссельная заслонка первичной камеры; 3 – отверстия переходных режимов; 4 – отверстие, регулируемое винтом; 5 – канал подвода воздуха; 6 – регулировочный винт количества смеси; 7 – регулировочный винт состава (качества) смеси; 8 – эмульсионный канал системы холостого хода; 9 – регулировочный винт добавочного воздуха; 10 – крышка корпуса карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – топливный жиклер системы холостого хода; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец.

Ускорительный насос Ваз 2101

Схема ускорительного насоса карбюратора Ваз 2101: 1 – клапан-винт; 2 – распылитель; 3 – топливный канал; 4 – перепускной жиклер; 5 – поплавковая камера; 6 – кулачек привода ускорительного насоса; 7 – рычаг привода; 8 – возвратная пружина; 9 – чашка диафрагмы; 10 – диафрагма насоса; 11 – впускной шариковый клапан; 12 – камера паров бензина.

Пусковое устройство карбюратора Ваз 2101

Ваз 2101 схема диафрагменного пускового устройства: 1 – рычаг привода воздушной заслонки; 2 – воздушная заслонка; 3 – воздушный патрубок первичной камеры карбюратора; 4 – тяга; 5 – шток пускового устройства; 6 – диафрагма пускового устройства; 7 – регулировочный винт пускового устройства; 8 – полость, сообщающаяся с задроссельным пространством; 9 – телескопическая тяга; 10 – рычаг управления заслонками; 11 – рычаг; 12 – ось дроссельной заслонки первичной камеры; 13 – рычаг на оси заслонки первичной камеры; 14 – рычаг; 15 – ось дроссельной заслонки вторичной камеры; 16 – дроссельная заслонка вторичной камеры; 17 – корпус дроссельных заслонок; 18 – рычаг управления дроссельной заслонкой вторичной камеры; 19 – тяга; 20 – пневмопривод.

Дроссельная заслонка второй камеры Ваз 2101

Схема пневматического привода дроссельной заслонки Ваз 2101 вторичной камеры: 1 – жиклер пневмопривода, расположенный в диффузоре первичной камеры; 2 – рычаг управления заслонками; 3 – рычаг, жестко связанный с осью дроссельной заслонки первичной камеры; 4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры; 6 – рычаг, связанный с рычагом 9 через пружину; 7 – ось дроссельной заслонки вторичной камеры; 8 – шток пневмопривода; 9 – рычаг управления дроссельной заслонкой вторичной камеры; 10 – канал подвода разрежения в пневмопривод; 11 – втулка штока; 12 – пневмопривод дроссельной заслонки вторичной камеры.

Тарировочные данные карбюратора 2105-1107010-20 для Ваз 2101

Показатели	1-я камера	2-я камера
Диаметр диффузора, мм	21	25
Номер тарировки распылителя	3,5	4,5
Диаметр главного топливного жиклера, мм	1,07	1,62
Диаметр главного воздушного жиклера, мм	1,70	1,70
Номер тарировки эмульсионной трубки	F15	F15
Диаметр топливного жиклера холостого хода, мм	0,50	0,60
Диаметр воздушного жиклера холостого хода, мм	1,70	0,70
Диаметр распылителя ускорительного насоса, мм	0,40	–
Диаметр перепускного жиклера ускорительного насоса, мм	0,40	–
Производительность ускорительного насоса за 10 полных ходов, см3	7 ± 25%
Диаметр топливного жиклера эконостата, мм	–	1,50
Диаметр воздушного жиклера эконостата, мм	–	1,20
Диаметр эмульсионного жиклера эконостата, мм	–	1,50
Диаметр воздушного жиклера пускового устройства, мм	0,70
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6,5 ± 0,25

Шаг 5. Как собрать карбюратор ваз 2107

5.1. Рекомендую сборку карбюратора начинать со средней части с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунки и малых диффузоров. Подключить все элементы карбюратора вы сможете без проблем посмотрев видео которое вы найдете чуть ниже.

5.2. К частично собранной средней части присоединяется нижняя часть дроссельных заслонок. Не забудьте установить пусковую тягу и пружину, между нижней и средней частью, тяга устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней частей, устанавливаем ускорительную диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Верхнюю часть начинаем собирать с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушу фильтра.

5.5. Собираем узел пусковой диафрагмы и устанавливаем его, не забыв поставить пусковую тягу и резиновое уплотнение между корпусом и деталью, вешаем телескопическую тягу.

5.6. Все уплотнения диафрагмы и прокладки меняются на новые, за исключением вакуумного привода второй камеры (если он исправен).

Не поступает бензин — кау устранить неисправность

Одной из самых серьёзных проблем, которая может возникнуть с карбюраторным автомобилем, считается отсутствие подачи бензина в камеры карбюратора. Существует несколько причин для препятствия свободной подачи топлива:

• нет давления в системе;
• неполадки в функционале вакуумной магистрали;
• сломался бензонасос;
• в шланге подачи образовался затор из грязи;
• выработка ресурса бензинового фильтра (как вариант — толстый слой отложений на сеточке).

Проверка работоспособности всех этих элементов — дело довольно хлопотное. Но придётся потратить время, так как без подачи бензина к карбюратору мотор невозможно будет завести.

Порядок работы:

1. Со штуцера на вход нужно снять патрубок подачи. Далее несколько раз нажать на рычажок ручной подкачки топлива — если горючее потекло, то виной всему детали карбюратора (нужно будет его снимать, разбирать, промывать и менять вышедшие из строя детали). Если же после ручной подкачки бензин из шланга не течёт, проблема в бензиновом насосе. Рекомендуется его заменить, так как он не обеспечивает необходимого давления в топливной системе.
2. После входного штуцера можно увидеть фильтрующий элемент. Через него бензин поступает в поплавковый отсек, оставляя на сеточке лишние отложения и примеси. Вполне возможно, что могла замусориться пробка фильтра — она легко вынимается из карбюратора, продувается баллончиком со сжатым воздухом и устанавливается на место.
3. Пробка в магистралях маловероятна, но возможна. Для определения точного места пробки потребуется снять шланги на подачу и на обратку и продуть их.

Для работы потребуется плоская отвёртка, так как необходимо открутить фиксирующий шланг хомут

Инструкция по ремонту

Как правило, регулировка карбюратора требуется после 7500–8000 км пробега. Если автомобиль мало эксплуатируется, то следует проводить эту работу хотя бы 1 раз в год. Перед настройкой хорошо почистите свечи, трамблёр и проверьте проводку.

Перечень инструментов и подготовительные работы

Регулировка не требует большой физической силы, главное — все делать точно и аккуратно. Подготавливаем инструмент:

• набор гаечных ключей;
• плоская и крестовая отвёртки;
• ветошь;
• резиновые перчатки;
• зубочистки;
• растворитель;
• насос или баллончик со сжатым воздухом.

Первым делом необходимо снять с карбюратора верхнюю крышку, поплавок и вакуумный клапан.

Открутив 4 гайки, снимаем верхнюю крышку карбюратора и проводим чистку камер

Внутренние камеры нужно хорошо очистить от пыли и остатков сажи. Мелкие отверстия прочищаем воздухом, используя баллончик или обычный насос. Прогреваем двигатель и устанавливаем его на ручной тормоз.

Как отрегулировать: пошаговая инструкция

1. Зажимаем два винта качества диффузора до упора.

   Винт 1 регулирует количество подаваемого бензина, винт 2 регулирует положение дроссельной заслонки

2. Отпускаем винты на 2 оборота и заводим двигатель.
3. Плавно закручиваем винт качества и винт количества диффузора. Первый из них регулирует количество топлива, а второй открывает дроссельную заслонку. Таким образом, мы уменьшаем подачу топлива и воздуха в цилиндры.
4. Проводим подобную операцию с каждым винтом качества.

Поэтапное выполнение настройки карбюратора

Итак, можно приступать непосредственно к самой процедуре настройки. Рассмотрим её поэтапное выполнение.

Этап 1. Очистка

Откручиваем крепёжные болты, удерживающие крышку карбюратора, и снимаем её

Спешить здесь не стоит, очень важно не повредить язычок кронштейна и поплавок. Иначе, процедура настройки закончится, так и не начавшись. Затем, перевернув крышку, снимаем крепёж топливного фильтра, достаём его и тщательно промываем, после чего, переходим к поплавковой камере, которую также следует почистить и промыть

Затем, перевернув крышку, снимаем крепёж топливного фильтра, достаём его и тщательно промываем, после чего, переходим к поплавковой камере, которую также следует почистить и промыть.

Жиклеры, как воздушные, так и топливные, также очищаются, причём, исключительно, с использованием медной проволоки, после чего промываются и продуваются сжатым воздухом. В качестве промывочной жидкости используются различные растворители – толуол, ацетон, специальные жидкости для промывки или же бензин.

Этап 2. Регулировка поплавкового механизма

Изначально необходимо выяснить состояние поплавка, выровняв, при необходимости, кронштейн, его фиксирующий. Это позволит обеспечить плавное погружение поплавка в камеру.

После этого, стоит приступить к регулировке игольчатого клапана, находящегося в закрытом положении

Сделать это довольно просто – достаточно лишь открыть крышку камеры, сдвинуть поплавок в сторону и осторожно подёргать язычок кронштейна, добившись того, чтобы зазор между прокладкой крышки и самим поплавком составил порядка 6-7 мм. В погруженном положении поплавка, расстояние должно составлять 1-2 мм. Если больше, значит, игла пришла в негодность и нуждается в замене

В открытом положении клапана, зазор между иглой и поплавком должен находиться на отметке в 15 мм

Если больше, значит, игла пришла в негодность и нуждается в замене. В открытом положении клапана, зазор между иглой и поплавком должен находиться на отметке в 15 мм.

Этап 3. Настройка пусковой системы

На данном этапе, необходимо выполнить такие операции:

• Снять воздушный фильтр;
• Запустить двигатель и потянуть подсос;
• Примерно на треть приоткрыть воздушную заслонку;
• Выставить обороты, где-то на 3200-3600 оборотов/минуту;
• Опустить на место заслонку, выставив частоту вращения, на 300 об/мин меньше основного параметра.

Этап 4. Регулировка холостого хода авто

Приступать к данному этапу, необходимо лишь после прогрева авто. Используя винт качества, устанавливается максимальное значение оборотов, при этом винт количества не используется. После этого, посредством данного винта выставляется значение, на 100 оборотов превышающее требуемый параметр. И в заключение, запускается мотор, и производится настройка нужного числа оборотов, посредством винта качества.

Подводя итоги

На этом, работы по настройке карбюратора, установленного на модели ВАЗ 2107, окончены. Надеемся, что наши подсказки, помогут вам правильно провести данную процедуру и обеспечат длительную и бесперебойную работу вашего авто.

https://youtube.com/watch?v=-iYxxRFBWUo

Устройство карбюратора, диагностика, регулировка

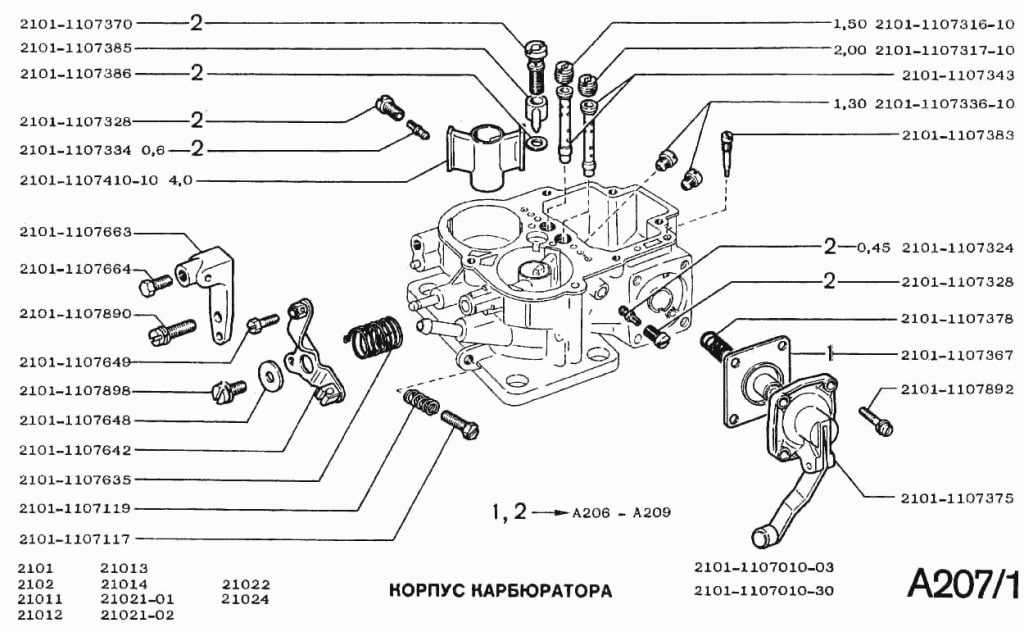

Схема корпуса карбюратора на ВАЗ 2101

Устройство карбюраторов принципиально мало отличается и состоит из следующих систем:

• Система поддержания и регулировки уровня топлива;
• Система пуска и прогрева двигателя;
• Система холостого хода;
• Ускорительного насоса;
• Главной дозирующей системы;
• Системы эконостата.

Система уровня топлива

За уровень топлива отвечает поплавок в поплавковой камере карбюратора. Как избыточный, так и недостаточный уровень топлива негативно скажется на работе мотора. Данная неполадка возникает в основном по причине не герметичности топливного клапана, что возникает довольно часто из-за плохого качества топлива с топливными фильтрами. Очистка клапана или его замена при отсутствии герметичности производится после визуального контроля, являясь довольно простой операцией.

Система пуска и холостого хода

Карбюратор на ВАЗ 2101 б/у

Система пуска и холостого хода являются наиболее ранимыми механизмами. Плохой пуск двигателя часто бывает вызван неполным закрытием воздушной заслонки. Устраняется оно путем очистки со смазкой ее привода. Кроме этого необходимо проверить, как она приоткрывается в момент пуска, что обеспечивает механизм пускового устройства.

Регулировка холостого хода осуществляется следующим образом. Сначала необходимо добиться нужных оборотов мотора винтом количества топливной смеси (для двигателей ВАЗ этот показатель составляет 850 об/мин). Затем винтом качества необходимо найти такое положение, при котором двигатель будет развивать наибольшие обороты. Если его обороты будут больше 850 об/мин, то винтом количества необходимо их снизить, а затем добиться максимальных оборотов с помощью винта качества. После того, как обороты будут выставлены и составят 850 об/мин, то необходимо заворачивать винт качества до момента, когда двигатель не начнет слегка трясти. Затем отвернуть винт качества обратно примерно на треть или четверть оборота, добившись наиболее устойчивой работы мотора на самой обедненной смеси.

Ускорительный насос

Еще одной распространенной проблемой является неисправность ускорительного насоса, что проявляется тупостью или рывками при разгоне. Проверяется дефект визуально. Нужно резко открыть дроссельную заслонку, проверив наличие и силу бензиновой струи, которая должна быть равномерной в течение 3-4 секунд. Если это не так, то необходимо проверить западание клапана или прочистить жиклер.

Пожалуй, это самые распространенные простые неисправности и методы их устранения. Если самостоятельно не удается их разрешить, то рекомендовано обратиться в профессиональный сервис.

Поломки карбюратора копейки

А теперь стоит рассмотреть то, какие могут случиться неполадки в карбюраторе. Если вдруг двигатель начинает работать неустойчиво в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, не нужно обвинять в бедах карбюратор. В частности, это актуально для тех случаев, когда подобные симптомы стали проявлять себя резко, никаких предпосылок к этому не было.

Если вдруг выходит из строя карбюратор, либо какой-то его узел, или сбиваются его настройки, то изменение работы происходит не резко, а плавно. Очень часто виной плавающих оборотов холостого хода является электромагнитный клапан, который устанавливается на карбюраторе ВАЗ. Если ваш автомобиль имеет в своей конструкции подобное устройство, то в первую очередь нужно его проверить.

Для этого отсоедините провод, который идет к нему, после чего подаете на контакт клапана плюс от аккумуляторной батареи. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключен к электроклапану. Если напряжения нет, то имеется разрушение проводки от замка зажигания до электромагнитного клапана.

Также симптомы, описанные выше, могут проявляться в тех случаях, если на электродах свечей зажигания имеется очень большой нагар. Вследствие этого мощности искры попросту не хватает, чтобы воспламенить топливовоздушную смесь. Если присутствует нагар на электродах, то в этом нужно обвинять уже сам карбюратор. Дело в том, что он подает очень много топливовоздушной смеси в камеры сгорания. Самая печальная причина для этого — прогорание впускного клапана.

Но не хватайтесь сразу за голову, сначала попробуйте выставить в карбюраторе ВАЗ 2101 уровень бензина. Необходимо правильно отрегулировать положение поплавка. Нередко копейка начинает глохнуть и чихать на больших оборотах коленчатого вала. Карбюратор, как правило, здесь не причем. Причина кроется в подаче бензина. Диафрагма топливного насоса могла уже износиться, но чаще всего стирается шток бензонасоса. О нем вы можете прочитать в отдельной статье.

Как выставить холостой ход двигателя

Вот мы и подошли к завершающему этапу регулировки карбюратора ВАЗ-2101, и заключается он в том, чтобы выставить правильные обороты для холостого хода.

Алгоритм процедуры следующий:

1. Сначала двигатель нужно прогревать на протяжении 10-15 минут.
2. Далее он заглушается, и закрываются до упора винты качества и количества.
3. Теперь винт количества необходимо отпустить на 3 оборота, а качества – на пять.
4. Следующим шагом опять нужно завести двигатель и винтом количества установить частоту, с которой будет вращаться мотор (800 оборотов в минуту).
5. Далее можно начинать постепенно закручивать винт качества, что уменьшит обогащение топливной смеси. Прекратить работу стоит только тогда, когда увидите, что обороты начинают падать.

Теперь винт качества откручивается на пол-оборота и затем фиксируется.

В завершение можно сказать, что выполнить такого рода работу самостоятельно вполне реально. Главное – не бояться, иметь необходимые материалы и знания.

Надеемся, наша статья окажется для вас полезной, сэкономит ваши финансы, и вы сможете в скором времени продолжить поездки на вашем любимом автомобиле!

Источник

Регулируем обороты на ВАЗ 2101-ВАЗ 2107

Ознакомьтесь с фото ниже:

Примечание! На фото изображены винты, осуществляющие регулировку. Они находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на изображении винт под цифрой «1» не виден. На некоторых автомобилях на оба винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если втулки мешают повернуть должным образом винт для регулировки холостого хода, выверните винты и сломайте головки втулок. Смахните с них остатки обломанных втулок и заверните винты на их место.

Газоанализатор в помощь!

Сперва заведите машину и дайте её прогреться до рабочей температуры в «90-95 °С». После, с помощью отвёртки начните вращать винт под цифрой «2», вращайте его до того момента, пока частота оборотов коленвала не достигнет «750-800 мин».

Примечание! Заворачивание винта приводит к уменьшению частоты оборотов коленвала, а отворачивание — к увеличению!

Теперь плавно перейдите к регулировке содержания «СО» в выхлопных газах: вращайте винт номер «1» на фото выше. При заворачивании винта «СО» в выхлопных газах будет плавно уменьшаться, а отворачивание соответственно увеличивает.

Примечание! Регулировать содержание «СО» в выхлопе требуется в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать «СО» не нужно, иначе может резко возрасти содержание несгоревших углеводородов «СН». Кстати, регулировка винта «1» изменяет частоту вращения коленвала.

В завершение покрутите винт «2», приведя частоту коленвального вращения в норму. Проверьте с помощью прибора количество «СО» в выхлопе. Регулируйте винты до того, пока работа двигателя и выброс «СО» в атмосферу не достигнет нормы.

Примечание! После всех манипуляций сядьте в автомобиль, резко нажмите педаль газа и отпустите. Убедитесь, что двигатель работает без перебоев, а, отпустив педаль, двигатель у автомобиля не должен глохнуть. Глохнет? – увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту» винтом №2.

Нет Газоанализатора…

Итак, плавно начните вращать винт состава смеси «1», пока частота станет максимальной (смотрите на тахометр).

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. Заворачивании винта ведет к уменьшению количества выбрасываемых «СО» в атмосферу , а при отворачивание – к увеличению!

Винтом под цифрой «2» установите частоту на показатель «1100 об./мин.».

Примечание! Этим винтом регулируется коленвал, поэтому при заворачивании этого винта частота вращения постепенно уменьшается, а при отворачивании она медленно увеличиватся!

Заворачивая винт состава смеси (цифра 1), добейтесь показателя «800 об./мин.».

Дополнительный видеоролик В видео ниже продемонстрирован ещё один способ регулировки:

Карбюраторы

На автомобилях ВАЗ-2103 выпуска 1972-1974 гг. устанавливались карбюраторы 2103-1107010. С 1974 по 1976 г. на автомобили ВАЗ-2103, -2106 стали ставить карбюраторы 2103-1107010-01, а с 1976 по 1980 г. — 2106-1107010. С 1980 г. устанавливаются карбюраторы типа «Озон» 2107-1107010-20 вместе с новыми распределителями зажигания, имеющими вакуумный регулятор опережения зажигания. Обозначение модели карбюратора выбито на фланце корпуса карбюратора со стороны рычагов привода дроссельных заслонок.

Со старыми распределителями зажигания (без вакуумного регулятора) можно устанавливать карбюратор 2107-11070-10, поступающий в запасные части и отличающийся от 2107-1107010-20 только отсутствием патрубка отбора разрежения для вакуумного регулятора. Карбюраторы с соответствующими распределителями зажигания взаимозаменяемы между собой.

Основные тарировочные данные карбюраторов для двигателей с рабочим объемом 1,45 и 1,60 л приведены в табл.

На автомобилях ВАЗ-21033, -21035 и -21063 с двигателями с рабочим объемом 1,2 и 1,3 л устанавливаются карбюраторы 2105-1107010-20, 2105-1107010-10 (ранее на них устанавливались карбюраторы 2103-1107010-03, 2101-1107010-02). Эти карбюраторы отличаются от карбюраторов 2107-1107010-20 и 2107-1107010-10 только диаметрами жиклеров. Основные данные карбюраторов для двигателей с рабочими объемами 1,2 и 1,3 л даны в табл.

На автомобилях ВАЗ-21065 устанавливается карбюратор типа «Солекс» 21053-1107010, тарировочные данные даны в табл.

Карбюратор 2103-1107010 (базовая модель) с последовательным открытием дроссельных заслонок, которые приводились от педали управления карбюратором. Он имел две главные дозирующие системы, экономайзер (эконостат), диафрагменный ускорительный насос с механическим приводом, переходную систему второй камеры, систему холостого хода с электромагнитным запорным клапаном, подогрев корпуса дроссельных заслонок, золотниковое устройство для отсоса картерных газов.

Карбюратор имел клапан разбалансировки поплавковой камеры для облегчения запуска горячего двигателя. Клапан предотвращал попадание паров бензина из поплавковой камеры во впускной тракт заглушённого прогретого двигателя, что приводило к чрезмерному обогащению горючей смеси и, следовательно, к затрудненному запуску. При закрытых дроссельных заслонках поплавковая камера карбюратора через клапан соединяется с атмосферой. При повороте дроссельной заслонки рычаг привода клапана разбалансировки освобождается и клапан, закрываясь под действием пружины, разобщает поплавковую камеру с атмосферой.

Карбюраторы 2103-1107010-01 и 2106-1107010 отличаются от 2103-1107010 диаметрами жиклеров главных дозирующих систем, отсутствием клапана разбалансировки поплавковой камеры; изменены форма иглы регулировочного винта качества (состава) смеси и расположение отверстия выхода эмульсии из системы холостого хода; отсутствует экономайзер (эконостат).

У карбюратора 2106-1107010 дополнительно введен винт точной настройки на заводе системы холостого хода. На винт качества (состава) смеси системы холостого хода напрессована пластмассовая ограничительная втулка, позволяющая поворачивать винт в одну и другую сторону только на пол-оборота.

Карбюраторы 2103-11070-03 и 2101-1107010-02 с подогревом корпуса дроссельных заслонок и с последовательным открытием дроссельных заслонок от педали управления дроссельными заслонками. У карбюратора 2101-1107010-02 дополнительно имелся клапан разбалансировки поплавковой камеры.

Карбюратор 2105-1107010-20 подобен карбюратору 2107-1107010-20 и устанавливается с распределителями зажигания, имеющими вакуумные регуляторы опережения зажигания. Карбюраторы 2105-1107010-10, поступающие в запасные части, применяются со старыми распределителями зажигания и отличаются отсутствием патрубка отбора разрежения для вакуумного регулятора.

На всех карбюраторах автомобилей ВАЗ на главных топливных жиклерах, главных воздушных жиклерах, на топливных холостого хода и переходных систем, на распылителе ускорительного насоса выбиты цифры, обозначающие диаметры в сотых долях миллиметра (например, цифра 140 обозначает диаметр 1,40 мм). На распылителях малых диффузоров нанесены условные диаметры отверстия распылителя главной дозирующей системы. Если стоит маркировка 4,5, это значит, что площадь сечения отверстия распылителя равна площади круга диаметром 4,5 мм.

Источник

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Регулировку хода необходимо проводить на ранее прогретом двигателе и с отрегулированными зазорами, которые расположены в механизме газораспределения. Еще следует проверить правильность установки угла опережения зажигания.

Пошаговые действия:

1. Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин -1 .
2. Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
3. Винтом 1 восстановите частоту вращения вала до 820-900 мин -1 .
4. Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
5. Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

1. Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
   • очень большой жиклер ХХ;
2. плохо закручен электромагнитный клапан либо заглушка;
3. посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

1. Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

Какими двигателями оснащались первые ВАЗы

«Копейки» комплектовались двумя типами силовых агрегатов: 2101 и . Конструкция первого была позаимствована у итальянского Фиата-124. Но это была не копия, а настоящий усовершенствованный вариант, хотя модернизации был подвергнут распределительный вал. В отличие от Фиата, в котором он размещался в нижней части головки блока цилиндров, в ВАЗ 2101 вал получил верхнее расположение. Рабочий объем этого двигателя составлял 1,2 л. Он был способен развивать мощность, равную 64 л. с., чего на то время было предостаточно.

Конструкция двигателя «копейки» была позаимствована и Фиата

Двигатель ВАЗ 2101 отличался от предшественника объёмом, который у него увеличился до 1,3 л, и, соответственно, размером цилиндров. Это не привело к особому улучшению мощностных характеристик, однако, именно этот агрегат стал прототипом для последующих модификаций, а именно 2103 и 2105.

Двигателя ВАЗ 2101 имеет четыре цилиндра, расположенных в один ряд

Таблица: основные характеристики двигателей ВАЗ 2101 и ВАЗ 21011

Позиции	Показатели
ВАЗ 2101	ВАЗ 21011
Вид топлива	БензинА-76, АИ-92	Бензин АИ-93
Устройство впрыска	Карбюратор
Материал блока цилиндров	Чугун
Материал ГБЦ	Алюминиевый сплав
Вес, кг	114
Расположение цилиндров	Рядное
Количество цилиндров, шт	4
Диаметр поршня, мм	76	79
Амплитуда движения поршня, мм	66
Диаметр цилиндра, мм	76	79
Рабочий объем, см3	1198	1294
Максимальная мощность, л. с.	64	69
Крутящий момент, Нм	87,3	94
Степень сжатия	8,5	8,8
Смешанный расход топлива, л	9,2	9,5
Заявленный ресурс двигателя, тыс. км.	200000	125000
Практический ресурс, тыс. км.	500000	200000
Распределительный вал
расположение	верхнее
ширина фаз газораспределения,	232
величина угла опережения выпускного клапана,	42
запаздывание впускного клапана,	40
диаметр сальников, мм	56 и 40
ширина сальников, мм	7
Коленчатый вал
Диаметр шейки, мм	50,795
Количество подшипников, шт	5
Маховик
наружный диаметр, мм	277,5
посадочный диаметр, мм	256,795
количество зубьев венца, шт	129
вес, г	620
Рекомендуемое моторное масло	5W30, 15W40	5W30, 5W40, 10W40, 15W40
Объем моторного масла, л	3,75
Рекомендуемая охлаждающая жидкость	Тосол
Количество охлаждающей жидкости, л	9,75
Привод ГРМ	Цепной, двухрядный
Порядок работы цилиндров	1–3-4–2

Какой мотор можно установить на «копейку» вместо штатного

Одним из основных видов автомобильного тюнинга является усовершенствование двигателя машины. Моторы ВАЗ 2101 — непаханое поле в этом смысле. Некоторые умельцы с целью увеличения мощности и тяговых характеристик устанавливают на них турбины, другие — меняют коленвал и растачивают цилиндры, а третьи — просто меняют двигатель на более мощный

Но здесь важно не перестараться, ведь кузов машины рассчитан на определённые нагрузки, превысив которые можно серьёзно навредить всему автомобилю

Среди популярных вариантов для замены стоит рассматривать лишь близкие по конструкции и показателям силовые агрегаты. На «копейку» без особых проблем можно установить бензиновый мотор объёмом 1,6 или 2,0 литра от того же Фиата-Аргента или Полонеза.

Можно попробовать и такой же двигатель от Рено-Логан или Митсубиши-Галант, если ставить их вместе с коробкой передач. Но самый лучший вариант — это силовой агрегат с последующих модификаций ВАЗов. Это могут быть ВАЗ 2106, 2107, 2112 и даже 2170. Двигатели с этих машин подойдут и по размеру, и по креплению к коробке скоростей.

Карбюратор ваз 2101 вебер устройство

Карбюраторы, сделанные по лицензии фирмы Weber, ставились еще на самые первые Жигули и выпускались с 1970 по 1979 годы.

Марка карбюратора	2101	2101-02	2101-03	2103	2106, 2103-01
Тип двигателя	2101	2101, 21011	2101, 21011, 2103	2103	2106
Камера	1	2	1	2	1	2	1	2	1	2
Диаметр смесительной камеры, мм	32	32	32	32	32	32	32	32	32	32
Диаметр узкой части большого диффузора, мм	23	23	23	23	23	23	23	24	23	24
Диаметр главного топливного жиклера, мм*100	135	125	130	125	130	130	135	140	130	140
Диаметр главного воздушного жиклера, мм*100	170	190	150	190	150	200	170	190	150	150
Диаметр топливного жиклера холостого хода, мм*100	45	—	50	—	45	—	50	—	45	—
Диаметр воздушного жиклера холостого хода, мм*100	180	—	170	—	170	—	170	—	170	—
Диаметр жиклера ускорительного насоса, мм*100	40	—	40	—	40	—	50	—	40	—
Производительность ускорительного насоса за 10 полных циклов, куб.см	7,0	7,0	7,0	7,0	7,0
Диаметр топливного жиклера эконостата, мм	1,5	1,5	1,5	1,8	1,8
Диаметр воздушного жиклера эконостата, мм	0,9	0,9	1,2	1,2	1,2
Электромагнитный клапан	—	—	—	да	да
Управление пуск.устройством	ручное

На автомобилях ВАЗ устанавливаются карбюраторы Димитровградского автоагрегатного завода (ДААЗ) трех поколений:

• 1-го — 2101, 2103, 2106 (типа Вебер);
• 2-го — 2105, 2107 (типа Озон) с автономной системой холостого хода и экономайзером принудительного холостого хода;
• 3-го — 2108 и его модификации (типа Солекс-Сизак) с двумя поплавковыми камерами.

Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Детали системы питания двигателя: 1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — воздухозаборник холодного воздуха; 4 — крышка корпуса воздушного фильтра; 5 — фильтрующий элемент; 6 — корпус воздушного фильтра; 7 — датчик указателя уровня и резерва топлива; 8 — заливная горловина; 9 — вентиляционный шланг; 10 — топливный бак; 11 — топливопровод; 12 — топливный шланг; 13 — топливный фильтр; 14 — топливный насос

На автомобиле с кузовом седан установлен топливный бак

объемом 39 л, который сварен из двух половин, отштампованных из листовой освинцованной стали, снаружи окрашен черной эмалью. Бак расположен в багажнике с правой стороны по ходу движения автомобиля и прикреплен к кузову хомутом, стянутым болтом. Заливная горловина бака выведена в нишу на правом заднем крыле и закрыта резьбовой пробкой. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен датчик указателя уровня и резерва топлива. От датчика на щиток приборов выводятся данные об остатке топлива в баке. При остатке топлива 4,0-6,5 л на щитке приборов загорается контрольная лампа. На автомобиле с кузовом универсал топливный бак объемом 45 л установлен под полом багажного отделения и крепится к днищу кузова четырьмя болтами. Заливная горловина бака выведена в нишу на левом заднем крыле.

Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами.

Топливный насос -диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Насос расположен на левой стороне блока цилиндров и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Привод насоса осуществляется через толкатель от эксцентрика на вале привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,2-0,3 кгс/см². Насос состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. С целью предотвращения попадания топлива в картер двигателя в случае повреждения рабочих диафрагм бензонасоса в наружной прокладке выполнено отверстие для слива топлива.
