Руководство по ремонту лада гранта 16 клапанная

Особенности замены элементов сцепления

Для того чтобы провести замену вилки сцепления, нужно запастись пассатижами и отверткой. Для начала необходимо демонтировать подшипник включения и снять с рычага резиновый пыльник, который, пользуясь случаем, можно заменить на новый. Лепестки фиксатора прижать к основанию пассатижами и вынуть втулку из оси вилки, после чего удалить ось самой вилки из сжатой в картере втулки. С вилки снять пружинный фиксатор.

Замена троса сцепления

Если втулка подверглась значительному износу, ее можно заменить, пока вся система разобрана. В процессе монтажа недопустимо ослаблять втулку внутри паза, так как это может привести к ее выпадению. Собирать всю конструкцию следует в обратном разбору порядке.

Прежде чем приступить к работе со сцеплением, его следует отключить, отжав лепестки подходящим для этого инструментом. Замена троса выполняется в определенной последовательности.

  1. Под приборной панелью внутри салона нужно отвинтить гайку с упора.
  2. Отсоединить отверткой или другим подручным инструментом пластиковый корпус, который относится к стержню педали.
  3. Из тросовой оболочки и разъема в моторном отсеке вынуть уплотнитель, а трос вытащить вперед. Снять с его вилки выемки.
  4. От наконечника заменяемого троса открутить провод и удалить тросовую оболочку.
  5. Новый трос пропустить в отверстие щитка и зафиксировать на кронштейне.
  6. Зафиксировать на шпильке этого кронштейна упор и установить на место уплотнитель.
  7. В отверстие для кронштейна просунуть новый трос и поставить втулку.
  8. Накрутить провод на нижний наконечник.

Слабые места Лады Гранта:

Салон явно слабая сторона автомобиля. Уже с первых минут эксплуатации автомобиля можно заметить ряд его недостатков. Первый связан с рукояткой, отвечающей за регулировку сиденья. Она достаточно хрупкая и быстро ломается. Кроме этого, чехол рычага коробки передач также оставляет желать лучшего. Материал низкого качества и быстро трескается. В процессе эксплуатации постоянно вылезает из-под набалдашника.

Практически сразу начинает мигать лампочка, контролирующая работу подушек безопасности. Она указывает на их неисправность. Вскоре выходя из строя стеклоподъемники. Они начинают заедать и издавать при опускании стекла неприятный звук.

В автомобиле установлен кондиционер, но качество его работы достаточно низкое. Он плохо справляется поставленной задачей. Днем в жару его работа практически незаметна. Особенно если машина стоит.

Уязвимым местом являются задние фары. Они быстро потеют и плохо закреплены. Со стороны ламп большие зазоры, в которых быстро скапливается пыль и грязь. Потребуется проводить мероприятия по ее удалению.

Что касается электроники, то она стала недостатком на первых автомобилях данной модели. Довольно часто происходит заливание ЭБУ по жгуту проводов. Кроме этого, возникают неисправности генератора. Проблема заключается в его подшипниках и ремне.

В принципе система охлаждения не имеет нареканий. Проблемы появляются лишь с термостатом и то не у всех моделей. Данная болячка в основном характерна для машин, выпушенных до 2012 года.

Вышеперечисленные недостатки являются незначительными и относительно безобидны. Если говорить о кузове, то это серьезный минус транспортного средства. Краска на нем быстро протирается. В итоге кузов остается без защитного слоя и начинает ржаветь. Это свидетельствует о том, что неправильно проведен монтаж автомобиля. При этом пластиковые бамперы вовсе не окрашены, что многим покупателям не очень нравится.

Ходовая часть автомобиля стала ее важным недостатком. Передние стойки со временем начинают издавать неприятный звук. Он проявляется в виде стука уже через 6 тысяч км пробега. Со временем кронштейны растяжки тяги, находящиеся на передней подвеске, могут лопнуть.

Появление воя в КПП указывает на сбой в работе коробки передач. Эта проблема часто беспокоит владельцев автомобиля. Кроме этого, на холодную данная часть имеет тугой ход. Она плохо переносит низкие температуры. Зимой велика вероятность замерзания рукоятки. Решить эту проблему можно, достаточно провести замену масла в КПП на синтетику.

Тормозные колодки, которыми оборудована Лада Гранта, невысокого качества. Со временем они издают неприятный скрип и визжат. Кроме этого, быстро стираются тормозные диски.

Не совсем удачно закреплен в автомобиле трос ручника

Специалисты советуют начинать эксплуатировать транспортное средство крайне осторожно. Потребуется время для того, чтобы привыкнуть данной особенности

Ремонт и тюнинг Лада Гранта (седан ВАЗ 2190 и лифтбек 2191)

Автомобиль Lada Granta занял первую строчку в рейтинге самых продаваемых моделей в России в прошлом месяце. Лидером продаж данная модель стала во второй раз в этом году. Соперничает она с такими автомобилями как Kia Rio и Hyundai Solaris. А на четвертом месте расположился новый бестселлер АвтоВаз — Lada Vesta. Всего по итогам августа было продано

Автомобиль Lada Granta стал самой популярной моделью на российском авторынке по результатам декабря прошлого года.

Поклонникам отечественного производителя, АвтоВАЗ предлагает две относительно новые, но уже популярные модели – Lada Granta и Lada Kalina 2. Если посмотреть поверхностно на эти две машины, можно подумать, что существенной разницы между ними нет. Но копнув глубже, нетрудно заметить целый ряд мелких отличий, проанализировав которые, можно будет дать себе четкий ответ на вопрос: «что лучше

Автомобиль Lada Granta в комплектации Comfort поступил в каршеринг-сервис «Карусель». Этот московский сервис начал свою работу буквально месяц назад.

«Лада Гранта» – 4-дверный пятиместный седан, производимый с 2011 года. Пришел на смену модификации Lada Kalina в кузове седан. Плюсы Гранты Дешевизна и простота в обслуживании. Пластик салона не хрупкий, а довольно крепкий. Наличие модификации с автоматической КПП (4-ступенчатой). Более современный дизайн интерьера и экстерьера, чем у других моделей LADA. Приспособленность к российским реалиям. Ходовая

Официальные дилеры Lada начали прием заказов на новинку с 1 сентября. Стартовая цена седана начинается от 419 900 рублей. Также новая Lada Granta доступна в версии в кузове «лифтбек» и «хэтчбек» от 436 6000 рублей. Чуть позже в продаже появится внедорожная версия Granta Cross, цены на которую будут объявлены позднее. Модель Lada Granta явиляется одной из

Завод «Азия-Авто» в казахстанском Усть-Каменгорске начал производство новой Lada Granta. На предприятии налажено производство Granta во всех четырех вариантах кузова — седан, универсал, лифтбек и хэтчбек. Местные дилеры Lada уже начали прием заказов на новинку. Первые партии автомобилей должны появиться в салонах к концу осени. Прошлая версия Lada Granta входила в ТОП-3 бестселлеров казахстанского рынка,

Недавно 23 августа была представлена новая версия Гранты. Эта версия носит название Drive Active. Она привнесет в дизайн старой Lada Granta нечто новое. Многие думали, что это будет спорт версия, но на деле оказалось не так. Подробнее об этом в этой статье.

Компания АвтоВАЗ начала производство новой модели Lada Granta. Налажен выпуск всех модификаций автомобиля — от седана до универсала.

Компания АвтоВАЗ представила обновленную Lada Granta седан. Рестайлинговая версия получила внешность в стиле новых моделей Lada Vesta и Xray.

Источник

Ремонт актуатора сцепления АМТ

Очищаем внутреннюю поверхность растворителем. Осматриваем внутренности. В данном примере обнаружена выработка шаровых упоров и трещина на пластиковой детали актуатора. Проблема в том, что ремкомплектов нет. То есть отдельно детали актуатора сцепления АМТ не продаются. Если восстановить старые не удается, остается только смазать механизм.

В качестве смазки актуатора использовали LIQUI MOLY Thermoflex Spezialfett. Она очень похожа на ту, что была в актуаторе с завода. Более подробно про смазку актуатора читайте тут.

Выполняем обратную сборку и установку актуатора АМТ на автомобиль (см. выше).

Напомним, в случае появления других неисправностей в работе АМТ (вой, треск, машина дергается, рывки, дребезг и т.д.), определить причину можно по этой инструкции.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Ремонт ВАЗ (Lada) Granta

Страницы этого раздела etlib.ru представляют собой полноценное руководство по ремонту Лады Гранта. Присутствующее на портале обилие информационных материалов позволит найти алгоритм для починки любой детали и разобраться с ним даже без наличия опыта или специальной подготовки

Видеоролики и фотоотчеты продемонстрируют каждый этап ремонтной работы, акцентируя внимание на ключевых моментах. Их знание избавит владельца авто от фатальной ошибки, которая повлечет за собой серьезные последствия

Всем, кого интересует ремонт и обслуживание Лада Гранта, будут интересны те инструкции, которые просматриваются водителями чаще остальных. К “популярным” процедурам относятся: замена ремня ГРМ, замена лампочки и замена масла в коробке. В случае поломки в электросистеме автомобиля полезными материалами станут руководства, по которым проводится замена генератора или замена ремня генератора на Гранте.

Любые вопросы, возникшие в процессе изучения алгоритма ремонтной работы, можно задать прямо на сайте. Для этого достаточно правильно сформулировать вопрос, а затем разместить на соответствующей странице. Количество опытных владельцев и специалистов, посещающих портал настолько велико, что уже в ближайшие часы после его появления, кто-то уже даст исчерпывающий ответ.

Ремонт Лада Гранта

На нашем сайте Вы узнаете как правильно ремонтировать и обслуживать автомобиль Лада Гранта своими руками.

Порой водители автомобиля даже не замечают, что левая или правая лампа ближнего света просто перегорела. Когда владельцу уже подсказали, что одна из ламп не горит, он задумывается, какие…

Радиатор двигателя – это особая конструкция, которая входит в состав охлаждающей системы мотора транспортного средства. Ее основная функция заключается в том, что снизить температуру охлаждающей жидкости, которая циркулирует…

Автомобили Lada Granta, чаще всего оснащаются восьмиклапановым двигателем. Распредвал этого двигателя приводит в движение ременной привод, который связывает его с коленвалом. Согласно проекту, соотношение вращения составляет один к…

Почти каждый владелец Лада Гранта самостоятельно занимался установкой системы безопасности для своего автомобиля. Волжский автозавод не оснащает автомобили, в комплектации стандарт и норма, штатной противоугонной системой. Сегодня мы…

Рулевые наконечники Лада Гранта ходят около 80.000 км при нормальной эксплуатации автомобиля

Если брать во внимание реалии качество отечественных дорог, то замену требуется производить немного раньше. К примеру,…

Каждый владелец автомобиля Лада Гранта может осуществить ремонт любого узла и агрегата своими руками, не исключением стала и замена свечей зажигания. На нашем сайте опубликована подробная инструкция как…

Когда автомобиль стал явно плохо набирать скорость, дергаться или даже глохнуть, первым делом нужно проверить топливный фильтр. Специалисты рекомендую менять топливный фильтр уже через десять тысяч километров, а…

Когда на Лада Гранта перестал работать бензонасос, стоит проверить предохранитель. Если там все хорошо, тогда бензонасос нужно будет снимать и смотреть причины поломки. Сегодня мы расскажем как заменить…

Каждый владелец автомобиля Лада Гранта хочет как-то усовершенствовать свою машину, выделить её из серой массы. Первые шаги делают в области тормозной системы — это замена тормозных дисков на…

Замену тормозных дисков на Гранте производят по мере износа. Когда толщина одного из дисков стала меньше минимально-допустимой величины (17.8 миллиметров), тогда нужно менять тормозные диски в паре на…

Источник

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

  • Двигатель 21116 — ЭБУ М74
  • Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
  • Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
  • ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

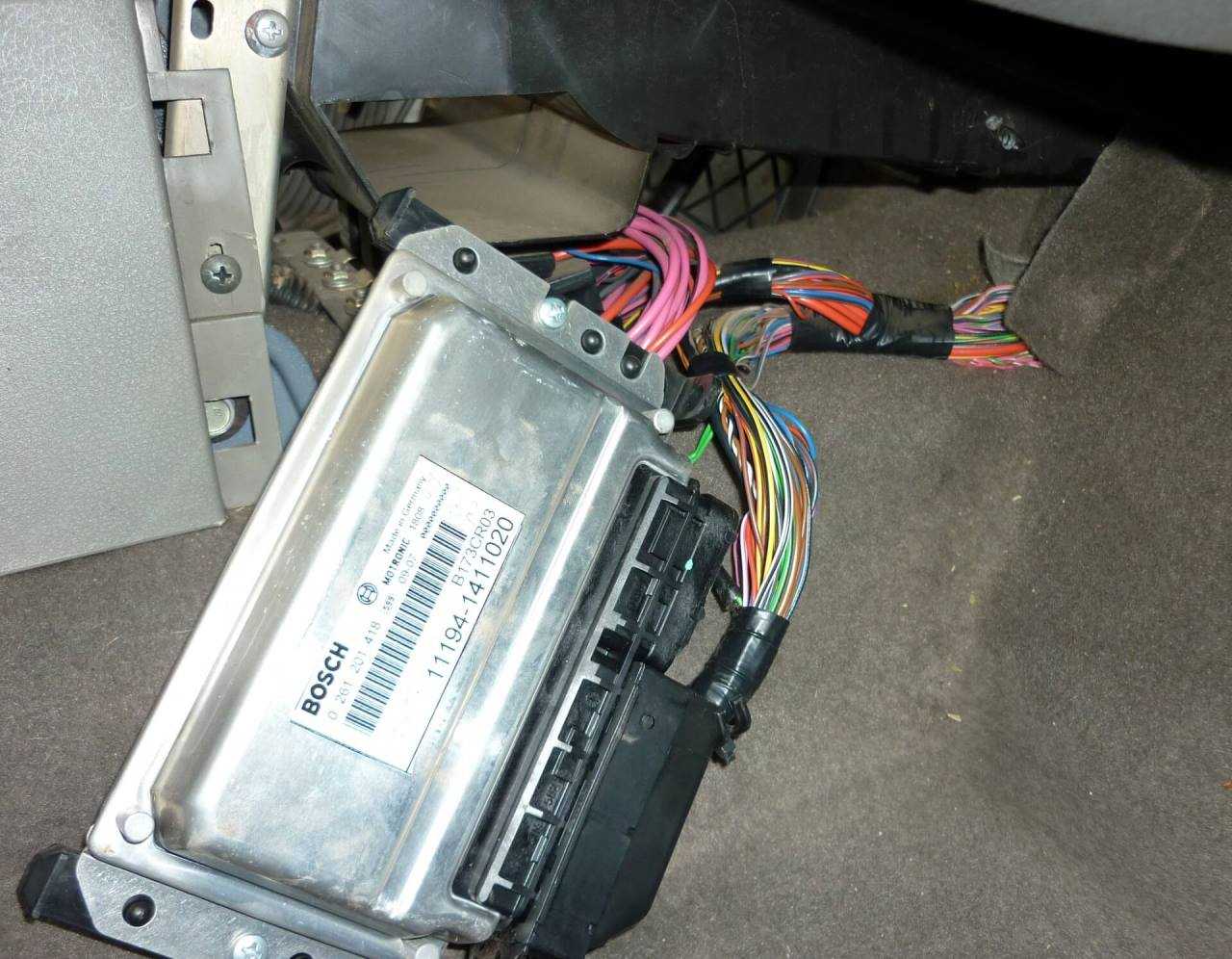

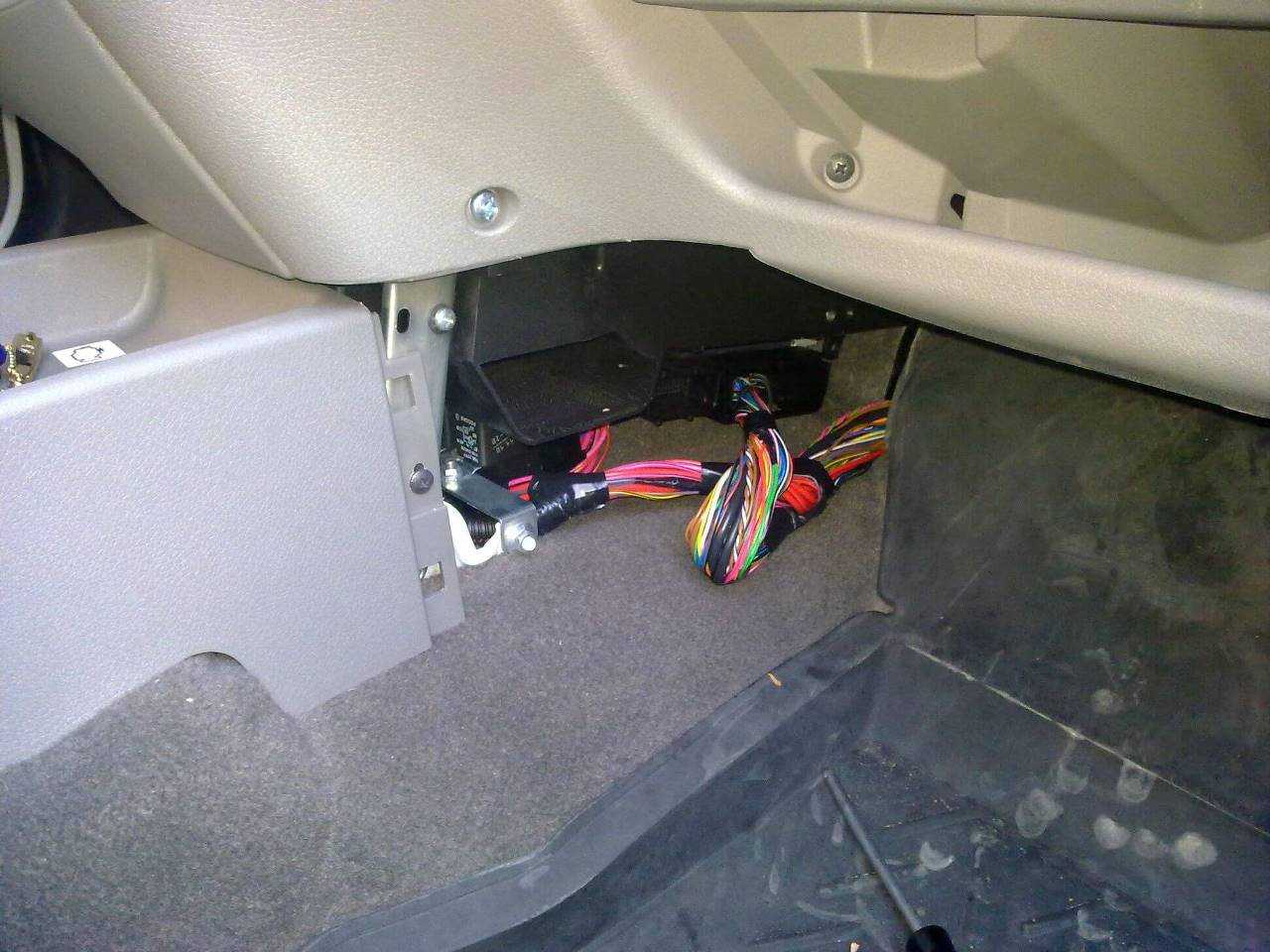

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Источник

Комбинации приборов и тюнинг

Тюнинг торпеды Калины

Перечисленные приспособления и органы управления находятся на так называемой торпеде автомобиля. Торпеду на Калину можно поставить оригинальную, тем самым разнообразив интерьер автомобиля.

Комбинация приборов закрывается специальной крышкой, являющейся накладкой на панель. При необходимости накладка легко снимается и заменяется.

Инструкцию по автотюнингу можно найти на специальных сайтах и форумах. Тюнинг комбинации всех приспособлений выполнить несложно, если есть минимальные навыки работы с паяльником. Комбинация приборов на Калине идентична комбинациям на ВАЗ 2118 и 2119. Сейчас очень популярна комбинация приборов GF 618 на Калину, основанная на светодиодах, она имеет встроенный маршрутный диагностический компьютер.

При помощи панели приборов водитель может отслеживать состояние автомобиля, характеристики движения и прочие функции и процессы, которые сказываются на безопасности передвижения. Также при помощи индикаторов владелец авто сможет правильно его эксплуатировать. Далее будет дано описание индикаторов на панели приборов, чтобы начинающему водителю было проще разобраться.

Бортовой компьютер инструкция Лада Калина

Лада «Калина» оборудована простеньким бортовым компьютером, функций которого вполне хватает для обычного пользования. Бортовой компьютер выводит на экран 9 показаний — одно, в верхней строке, показывается постоянно, остальные, в нижней, можно выбирать. Далее рассмотрим более подробно все эти показания.

В верхней строке отображается общий пробег автомобиля в километрах.

Во второй строке информацию отображения можно выбирать. Управление этим процессом осуществляется при помощи 3-х кнопок, расположенных на правом подрулевом рычаге:

Кнопкой «RESET» можно сбрасывать некоторые параметры, остальные кнопки отвечают за их перелистывание (вверх/вниз).

Первый параметр — время в формате 24 часа. Что бы настроить часы, удерживаем кнопку «RESET» до тех пор, пока циферблат не начнет мигать. Теперь, листая вниз, настраиваем часы, вверх — минуты. После настройки кратковременно нажимаем «RESET» для выхода в главное меню.

Следующий параметр показывает сколько топлива было потреблено автомобилем во время последней поезди. Это параметр нужно сбрасывать перед выездом. Я его не обнулял около месяца, поэтому он насчитал 140 литров.

Следующий пункт бортового компьютера — средняя скорости передвижения последней поездки. Его так же нужно сбрасывать. Если этого не делать, то он будет считать среднюю скорость за все время после последнего обнуления. В среднем этот показатель равен 30-40 км/час.

Следующий параметр отображает количество километров, которые Вы сможете проехать на оставшемся бензине в текущем режиме езды.

Далее идет показание мгновенного расхода топлива. Показания от 0 до 19.9 литров. При остановке компьютер будет выдавать прочерки.

Далее идет показание среднего расхода топлива. Его так же можно обнулять.

Следующий показатель отображает время, проведенное в пути. Отсчет идет с момента последнего обнуления.

Ну и последний параметр показывает температуру воздуха за бортом.

Модель LADA Granta.

Совершенно новая серийная модель LADA Granta, которая поставила жирную точку в производстве уже морально устаревшей 2114. На сегодняшний день не найдется хэтчбек с подобными габаритами багажного отделения. Ваз LADA Granta имеет следующие типы кузова:

— Лада «Гранта» седан — Лада «Гранта» хетчбек — Лада «Гранта» лифтбек — Лада «Гранта» купе — Лада «Гранта» универсал.

ВАЗ 2191 LADA Granta лифтбек.

На данный момент ВАЗ 2191 LADA Granta лифтбек, самый покупаемый автомобиль, по сколько пользуется огромной популярностью у народа. Своим экстерьером автомобиль впечатляет, однако большее впечатление оставит объём багажного отсека — 480 литров, против Лады 2109–330 литров. А если использовать функцию складных пассажирских сидений габариты любимого места женщин, резко увеличиваются до 840 литров. Конечно, это победа отечественного производителя по вместимости багажного отделения. Конструкторам была поставлена непростая задача:

Сохранность силовой структуры, принятую для седана. Увеличить вместительность багажного отсека. Очертить автомобиль в динамичный силуэт.

Однако такая конструкция, повышает жесткость кузова. Можно сравнить этот тип кузова с купе. Естественно, что задняя часть автомобиля становится менее «прыгучей». Разработчики компенсировали этот недостаток. В конструкцию ВАЗ 2191, в горизонтальном положение появился «сэндвич», между полом багажного отделения и арочками колес. Этот «бутерброд» представляет собой вваренные усилители, которые также огибают лонжероны, следовательно, толщина пола и лонжеронов увеличилась. Линия застекления в LADA Granta лифтбек поднялась на пятнадцать мм, рама дверей скосилась на двенадцать мм. Вследствие обновлённого силуэта лифтбек стал меньше седана на четырнадцать миллиметров. Автомобиль «оделся» в новейшие бамперы, но главное, что изменилось в переднем бампере, это появление внизу воздухозаборника, и типичная черная «европейская тушь» вокруг противотуманников. Соответственно задний бампер тоже обзавелся противотуманной фарой, расположенной в середине. Повысилась устойчивость к коррозии.

Какие изменения.

Новая модель Лада Гранта Лифтбек. Какие изменения произошли?

Датчик температуры двигателя получил свое пространство в бортовом компьютере. В передних седалищах появились уплотненные боковые валики за счет наполнителя внутри, а задние пассажиры могут воспользоваться появившимися элегантными зажимами для ремней безопасности. Все в автомобиле подверглось к изменению от красивых саморезов до уплотнителя стекла, который должен обеспечить непроницаемость шума и не дать дребезжать стеклам. Порадует изменениями мультимедиа, система от фирмы Ителма, представляет собой достаточно простой и удобный интерфейс, которая включила в себя много полезных функций.

Технические характеристики.

Изменения затронули и технические характеристики Лады Гранты , улучшаюшие качества езды. Модифицированная версия «Люкс» оснащена динамичным агрегатом в 106 лошадиных сил, с общим объемом 1,6, компанию которому составляет пятиступенчатая механика. Обновленный мотор имеет мгновенный отклик при нажатии на педаль газа. Повысился крутящийся момент в десять процентов. Появилась тросовая трансмиссия. Теперь кулиса стала короче, но идеальной ее конечно не назовёшь. Также тормоз стал намного «пунктуальным», усовершенствован вакуумный усилитель тормозной системы. Для стабилизации поведения при высоких скоростях, и снизить крен и раскачку, подвеску люксовой версии конструкторы предпочли переделать в положительный кастор к 3 градусам и придать больше жесткости. Соответственно все технические характеристики системы амортизации претерпели изменения, направленных на жесткость. Более того, рулевая балка стала намного короче, теперь у рулевого колеса всего три оборота. Также был установлен безредукторный электроусилитель руля. Конечно, будут и версии с автоматизированной коробкой передач, где функционал не станет изменяться более чем 3-4%.

Источник

Недостаточное давление масла.

1. Использование масла, которое не подходит для данного двигателя. Используйте только рекомендуемые заводом-изготовителем масла и соответствующие характеристики. 2. Разжижение/вспенивание масла в результате попадания в картер двигателя топлива/тосола. Необходимо выявить места течи и устранить их. После этого обязательно замените масло на новое, с промывкой. 3. Износ маслянного насоса. Ресурс маслонасоса достаточно велик. Выход его из строя – редкость. В случае повреждения, замените новым. 4. Засорился маслянный фильтр. Замените на новый, вместе с заменой масла. 5. Повреждение картера. Проверьте внешние повреждения картера двигателя. Возможно повреждение его о дорожное покрытие, что вызвало уменьшение зазора между маслоприемником и дном маслянного картера. 6. Засорение маслянных каналов и магистралей. Может быть вызвано вследствие загрязненного масла длительное время. Необходимо промыть систему. 7. Трещины, не установленные заглушки маслянных каналов. Проведите визуальный осмотр, установите недостающие заглушки.

Самые частые коды ошибок

Они состоят из 5 символов. Для каждой марки авто они свои, самые распространенные из них связаны с повреждениями электроцепи, нарушениями в выведении выхлопных газов, с выходом из строя самих датчиков, с проблемами с напряжением в бортовой сети или с набором скорости машины.

Если ранее авто ремонтировали «на авось», полагаясь только на мастерство автослесаря СТО и нехарактерный звук машины, то сейчас практически любой автолюбитель при желании и необходимом оборудовании может сам провести диагностику своего авто, выявить неисправность автомобиля своими руками и устранить ее. Также можно доверить это профессионалам.

Подробные видео инструкции помогут правильно провести диагностику автомобиля.

  • Автор материала
  • Другие материалы

Автор Автомеханик

Электронные устройства и соответствующие программы дают множество возможностей для анализа, диагностики, выявления причин неправильной работы двигателя автомобиля. В этой статье рассмотрим как делать диагностику автомобиля через ноутбук своими руками, что для этого нужно, алгоритм действий, какие могут быть проблемы.

Краткая история Lada Granta

На стадии проектирования рабочим названием будущей модели было Lada “Low cost” (заводское обозначение ВАЗ-2190). Имя “Granta” она получила за год до планируемого выпуска после конкурса среди любителей росавтопрома.

В мае 2011-го года автомобиль был продемонстрирован, а спустя пять дней в АвтоВАЗе началась тестовая сборка модели.

В середине 2012-го года АвтоВАЗ порадовал любителей модели началом серийного производства автомобилей с 4-х ступенчатой автоматической КПП.

В это время изменились и комплектации автомобилей серии. Покупателю были доступны модификации с 5-и ступенчатой механической КПП или АКПП, а также несколькими видами двигателей объемом 1,6 литра.

Для моделей “Стандарт” предусматривались 8-ми клапанные моторы с мощностью 82 л.с. Lada Granta “Норма” оснащались либо 8-ми клапанным двигателем — 87 л.с., либо 16-и — 98 л.с. (для АКПП).

Самые дорогие модели также имели 16-и клапанные варианты, но с большей мощностью 98 л.с. и 106 л.с.

Что же касается модификаций “Спорт”, то для таких авто были предусмотрены 16-и клапанные моторы с измененным газораспределением и мощностью 120 л.с.

Что такое стандартные параметры

У каждого двигателя имеются свои стандартные параметры. Это технические характеристики, которые определяют нормальную работу мотора. Эти параметры и сравниваются со значениями, полученными во время диагностики. Все измерения проводятся при заведенном двигателе на холостых оборотах.

Наличие ошибок, которые сохранились в памяти автомобиля, — это так называемый параметр DTC. Что это за ошибки, можно установить при расшифровке их кодов, которые легко найти на любом ресурсе в интернете. Там приведены целые таблицы с толкованиями кодов ошибок.

Но двигатель может иметь сбои и неполадки и не выдавать ошибок. Например, если обороты холостого хода завышены, блок управления считает, что водитель нажал педаль газа, не воспринимает ситуацию как ошибку и, естественно, не выдает ее при диагностике.

Читать дальше: Жидкое стекло willson guard отзывы

Если во время диагностики двигателя все измеренные параметры отличаются от типовых не более чем на 20%, значит, мотор работает нормально. Узлы и детали, показатели которых превышают указанное значение, можно считать неисправными.

Лада Гранта (ВАЗ-2190): Руководство по эксплуатации, техническому обслуживанию и ремонту, бензиновые двигатели: 1,6i 8V и 1,6i 16V. Иллюстрированное руководство Lada Granta

Лада Гранта Программа навигации, описание применения 2190-7937018

Лада Гранта общая информация (ВАЗ-2190)

В книге рассмотрено устройство, техническое обслуживание и ремонт автомобиля Лада Гранта (ВАЗ-2190). Он был создан на платформе Лада Калина и большая часть устанавливаемых узлов и агрегатов унифицирована с автомобилями этого семейства. Автомобиль начали выпускать с декабря 2011 года. Кузов автомобиля — седан, цельнометаллический, несущий. В перспективе предусмотрен выпуск хетчбэка и универсала. Силовой агрегат расположен в передней части автомобиля, поперечно.

Автомобиль комплектуется двумя моделями 8-клапанных двигателей рабочим объемом 1,6 л. Возможен вариант комплектации «люкс» с 16-клапанным двигателем такого же объема. В комплектации «норма» применили модернизированный 8-клапанный двигатель с облегченной шатунно-поршневой группой. За счет снижения механических потерь мощность двигателя выросла до 87 л. с. Вариант «стандарт» комплектуется 8-клапанным двигателем модели 11183. Система управления всех двигателей с электроприводом дроссельной заслонки и электронной педалью газа. Двигатели соответствует экологическому стандарту ЕВРО IV. Привод сцепления — тросовый.

Коробка передач — механическая, пятиступенчатая, выполнена в одном картере с главной передачей и дифференциалом. Приводы — валы с шарнирами равных угловых скоростей передают крутящий момент от силового агрегата на передние ведущие колеса. Передняя подвеска независимая, типа МакФерсон. Задняя подвеска на двух продольных рычагах, соединенных упругой поперечной балкой, с цилиндрическими пружинами и гидравлическими телескопическими амортизаторами.

Рабочая тормозная система автомобиля с двухконтурным диагональным гидравлическим приводом имеет встроенный вакуумный усилитель. Тормозные механизмы передних колес — дисковые, задних — барабанные. Автомобиль в комплектации «люкс» оборудован антиблокировочной системой тормозов (АБС). Стояночный тормоз с тросовым приводом воздействует на колодки тормозных механизмов задних колес. Рулевое управление имеет травмобезопасную рулевую колонку с регулировкой угла наклона. Рулевой механизм — реечного типа с электроусилителем. В книге отражена конструкция автомобиля по состоянию на начало 2012 г.

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4260
2 Ширина (без/с зеркалами) / Width 1700/1975
3 Высота (загружен/пустой) / Height 1500
4 Колёсная база / Wheelbase 2476
5 Дорожный просвет (клиренс) / Ground clearance 160
6 Снаряжённая масса / Total (curb) weight 1160
Полная масса / Gross (max.) weight 1560

Двигатель / Engine

7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, 11186
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала
9 Диаметр цилиндра / Bore 82.0 мм
10 Ход поршня / Stroke 75.6 мм
11 Объём / Engine displacement 1596 см³
12 Система питания / Fuel supply, Aspiration Распределенный впрыск топлива
Атмосферный
13 Степень сжатия / Compression ratio 10.5:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 64 кВт (87 л.с.) при 5100 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 140 Нм при 3800 об/мин

Трансмиссия / Transmission

16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

Ремонт ВАЗ (Lada) Granta

Страницы этого раздела etlib.ru представляют собой полноценное руководство по ремонту Лады Гранта. Присутствующее на портале обилие информационных материалов позволит найти алгоритм для починки любой детали и разобраться с ним даже без наличия опыта или специальной подготовки

Видеоролики и фотоотчеты продемонстрируют каждый этап ремонтной работы, акцентируя внимание на ключевых моментах. Их знание избавит владельца авто от фатальной ошибки, которая повлечет за собой серьезные последствия

Всем, кого интересует ремонт и обслуживание Лада Гранта, будут интересны те инструкции, которые просматриваются водителями чаще остальных. К “популярным” процедурам относятся: замена ремня ГРМ, замена лампочки и замена масла в коробке. В случае поломки в электросистеме автомобиля полезными материалами станут руководства, по которым проводится замена генератора или замена ремня генератора на Гранте.

Любые вопросы, возникшие в процессе изучения алгоритма ремонтной работы, можно задать прямо на сайте. Для этого достаточно правильно сформулировать вопрос, а затем разместить на соответствующей странице. Количество опытных владельцев и специалистов, посещающих портал настолько велико, что уже в ближайшие часы после его появления, кто-то уже даст исчерпывающий ответ.

Кузов и салон

  • Кузов и салон (органы управления автомобилем)
  • Снятие панели приборов
  • Демонтаж центральной накладки приборной панели
  • Снятие обивки потолка
  • Снятие внутренней ручки дверей
  • Снятие наружной ручки дверей
  • Снятие обивки дверей
  • Снятие крышки багажника
  • Снятие выключателя с личинкой замка багажника
  • Снятие замка с крышки багажника
  • Снятие накладок над капотом, перед лобовым стеклом
  • Снятие и установка капота
  • Передний и задний бампер, снятие и установка
  • Снятие и установка решетки радиатора
  • Снятие, установка, регулировка замка капота
  • Зеркала бокового и заднего вида
  • Ключи автомобиля (к различным комплектациям)
  • Блок управления зеркалами и запиранием дверей на водительской двери
  • Двери и органы управления на них
  • Передние и задние сидения, регулировка и описание
  • Снятие брызговиков и защиты арок Лады Гранта
  • Снятие и установка переднего крыла

Требования

Для самостоятельного осуществления кузовных работ необходимо помещение и оборудование. Предъявляемые к данным условиям требования определяются особенностями ремонта. Для разовых работ необходимо оснастить помещение (обычно гараж) освещением. Нужно установить как стационарные, так и переносные осветительные приборы, грамотно расположив их для обеспечения хорошей видимости автомобиля со всех сторон. Что касается оборудования и материалов, их выбор определяется типом кузовного ремонта.

Наиболее высоки требования в случае, если планируется проводить работы регулярно. Тогда гараж нужно не только осветить, но и утеплить для обеспечения возможности осуществления ремонта в холодный период. К тому же следует приобрести устройство для восстановления геометрии кузова. При этом нужно учитывать, что стоимость фирменного инструмента высока, однако можно приобрести либо создать самодельный аналог.

Можно приобретать их как наборами, так и по отдельности. В любом случае лучше выбирать как можно более универсальное оборудование. Это позволит сократить общее количество инструментов, используя каждый из них для выполнения различных работ.
