Как подключить новую панель приборов на лада приора и калина

Приборная панель

Для отображения технической исправности транспортного средства и контроля над его состоянием существуют визуальные индикаторы, которые расположены на приборной панели. Если в автомобиле возникает какая-либо поломка, то определенный датчик возвестит об этом водителя.

Приборная панель “Приоры” обладает максимальной информативностью и содержит необходимое количество индикаторов. Каждый датчик на панели подсвечивается изнутри различным цветом, тревожные сигналы окрашиваются обычно в красный цвет.

За подсветку отвечает набор лампочек, вмонтированных с другой стороны приборной доски.

Расшифровка индикаторов

Для того чтобы легко ориентироваться в данном конкретном состоянии автомобиля, необходимо понимать назначение всех индикаторов. Это также поможет разобраться в поломке устройства и его причине. На приборной панели “Приоры” расположены следующие сигнальные индикаторы:

  • спидометр – извещает о скорости, с которой движется транспортное средство;
  • тахометр – показывает обороты коленчатого вала за минуту, красная зона сообщает о критическом превышении показателя;
  • состояние аккумуляторной батареи – нормальное состояние датчика выключенное, если загорается, то имеются неисправности с самой батареей или электропитанием (кроме момента включения зажигания);
  • давление масла – загорается при критически низком давлении смазочной жидкости в двигателе, крайне не рекомендуется дальнейшая эксплуатация транспортного средства;
  • датчик стояночного тормоза – желтый цвет на сигнализирует о включенном состоянии;
  • температура охлаждающей жидкости – нормальное положение стрелки 80-90 ℃, свыше 100 ℃ происходит перегрев системы охлаждения, эксплуатация двигателя запрещена;
  • наличие топлива в бензобаке – информирует о количестве бензина.

Дополнительные датчики

Еще несколько важных информационных индикаторов на приборной панели “Приоры”:

  • кнопка управления суточным пробегом автомобиля и навигация между режимами;
  • аварийная сигнализация – нормальное положение характеризуется вдавленной кнопкой без световой индикации;
  • неисправность в усилителе руля – при поломке данного устройства датчик будет сигнализировать при включенном зажигании;
  • индикатор дальнего света фар – при активации горит синим цветом;
  • габаритные огни – оповещает о включенных габаритных огнях транспортного средства;
  • неисправные подушки безопасности – во время включения зажигания на приборной панели “Приоры” загорается индикатор, система сканирует целостность подушек и при удовлетворительном результате индикатор гаснет;
  • датчик ремня – сигнализирует о нарушении безопасности вождения, водитель не пристегнут соответствующим ремнем;
  • неисправность тормозной системы – эксплуатация автомобиля запрещена;
  • поломки в системе ABS – можно передвигаться, тормозная система в норме, но проблему режима помощи в торможении лучше устранить;
  • неисправность двигателя внутреннего сгорания (Check Engine) – обширный перечень неисправностей, влияющих на работу мотора, требуется скорейшая диагностика и безотлагательный ремонт.

Для освещения приборов в данном транспортном средстве устанавливаются два типа лампочек: обычные и с патроном категории VDO.

Иногда они перегорают, причиной может быть перенапряжение в электрической сети автомобиля, сильная вибрация кузова, конец срока службы или некачественность изготовления (что чаще всего).

Чтобы определить вид монтируемой лампочки, необходимо снять приборный щиток и на его обратной стороне выкрутить сгоревший элемент. Сами световые компоненты одинаковые. Однако их контакты, в виде очень тонких проводков, припаяны к контактам патрона.

Замена лампочек

Замену лампочек приборной панели “Приоры” можно осуществить двумя способами. Первый – самый легкий: просто купить лампочку вместе с патроном и без труда заменить ее. Во втором случае придется вооружиться паяльником и терпением, так как проводные контакты светового элемента припаяны к патрону.

Необходимо выпаять старые контакты, освободить патрон от сгоревшей лампы и припаять новую

Важно обратить внимание на полярность во время сборки. При неправильном подсоединении лампочка сгорит и придется начинать все сначала, вплоть до покупки нового светового элемента

Торпеда на ваз 2110 от приоры на ваз

результат!

Сегодня мой рассказ про установку панели “торпеды” от “лада приора”. Все вы ( кто ездить на ваз 2110,2111,2112 ) знаете какие плюсы имеет данная панель, на сколько она удобна, практична а так же технологически продуманна (возможно), кто-то просто хочет её установить, кто-то устанавливает и радуется, кто-то дорабатывает а кто-то сразу ставить панель от “приоры №2”.

Но в связи с ценообразованием наших доблестных “разборок” а так же пользователей “Авито” и не особо большой доступностью покупки панели “приора 2” , решено было приобрести панель от “приоры 1”. 26.04.2018 Занявшись поисками, нашел нужный вариант и договорился о встречи. Путь оказался не лёгкий, пришлось ехать в другой город “Пермь — Кунгур” 115км. от моего местонахождения до города. Ну да ладно, в путь — дорогу! Как и всегда бывает в дороге происходят странные вещи которых даже и не ожидаешь. А точнее, в дороге у меня начал самопроизвольно скакать указатель температуры двигателя, то вверх то вниз! ! ! Я один, проехал уже больше пол пути, что делать не знаю. Остановился что бы заглянут под капот, открыл — всё в порядке, жидкость в бочке — есть, утечки жидкости — нету, разъём на датчике — на месте, для того чтоб убедится что всё в порядке, снял разъём — установил на место, проверил панель приборов — всё в порядке, стрелка на 90* градусов. Закрываем капот, садимся в авто и едем дальше, НО!Стрелка начинает опять скакать! “Забиваем” на это и едем дальше, но проблему в долгий ящик не откладываем, будем разбираться, скорее всего “датчик” температуры охлаждающей жидкости двигателя вышел из строя — под замену его. Час пути и мы на месте.Встреча, смотрим товар, обговариваем условия и цену, рукопожатия и я становлюсь обладателем панели “приора 1”, Ура, товарищи, Ура. Комплект состоял из — сама панель, приборка, тоннель, жгут под панелью, винты-болты крепления, потолочный светильник+карман под очки, жгут потолочный, центральный (пассажирский) светильник, задние стеклоподъёмники (левый-правый), обшивки дверей (перед-зад) + фурнитура к ним. Всё укладываем в машину и в путь-дорогу на работу. Заехал на работу, всё выложил и домой. 27.04.2018 На следующий день собрал нужный мне материал, инструмент, инструкции по установке а так же электрические схемы. Настроил себя на то что буду собирать день-ночь а точнее, в пятницу начну, продолжу в субботу и скорее всего в воскресенье уже постараюсь уехать домой на авто!И так конец смены 17:00. Решил помыть всё это дело так как всё было в пыли и немного грязи.

Приводим в порядок

Пока всё после мойки высыхает, идём разбирать авто.

Начнём!

Какой то хаос и куча грязи!

Как то грязно, нужно будет всё про пылесосить!

После того как прибрался в салоне, начал сбрасывать панель. Дело это оказалось не особо быстрым и приятным, было много сказано плохих и нехороших слов, НО! Дело шло как и должно было, время летело Оооооочень быстро!

Как скинул панель особо не фоткал, не так уж и удобно это было да и забыл скорее всего. Уже после того как снял начал шурудить с проводами и схемами.

Сие чудо без панели)

Режем, внедряем, сращиваем. Ждём чудо!

В какой то момент решил сделать перерыв с кофе и перекусом, немного собрать информации с интернета и опять в путь.

Ом-ном-ном

Набрасываем панель от приоры.

примерка.

замена

замена

раскладка проводов.

В какой то момент мне всё начало надоедать, так как весь это процесс всё же долгий и нудный, смеха-провод-схема-провод и так далее. Я уже не фотографировал что и как делал, как подключил приборы, управление печкой, аварийную сигнализацию и всё остальное. Я очень вымотался, голова плохо соображала, были проблемы с запуском но я их быстро решил так как думал что напутал с проводами а нет, просто забыл один контакт от сигнализации подключить, из-за этого контакта словил блокировку, но всё обошлось и спустя ещё какое то время я накинул сиденье, прикрутил что — где надо было, двинулся домой и только в пути вспомнил что должен был хоть как то показать что панель стоит, приборы работают, сделал фото в пути.

Выйхал из цеха.

Осталось установить разного рода пластик, собрать обратно салон и решить вопрос по некоторым лампочкам на приборной панели. А так это конечно хорошо что всё получилось, но не имея опыта всё очень долго собиралось и устанавливалось, были трудности и всякого рода нюансы, НО! всё решено — всё установлено.

Снятие и замена

Итак, при твёрдой уверенности, что панель приборов «Приоры» неисправна, её необходимо снять для замены

Проводить эту операцию необходимо очень осторожно, чтобы не повредить корпус облицовки и провода, идущие под комбинацией приборов. В первую очередь по правилам полагается при любых работах с электрооборудованием отключать аккумулятор. В данном

В данном

случае это действие также имеет смысл, так как ЭБУ панели приборов находится под постоянной нагрузкой для сохранения параметров. Поэтому стоит сначала отключить клемму аккумулятора. После этого в салоне, начать демонтаж устройства. Первой, снимается панель под рулевой колонкой, закрывающая блок предохранителей. Она держится тремя декоративными пластиковыми замками. Провернув их на пол-оборота, можно её снять. После этого вывернуть четыре самореза, удерживающих накладной щиток панели приборов. Теперь комбинация открыта полностью.

Теперь нужно открутить ещё два винта удерживающих её и вынуть панель. Аккуратно перевернуть. Отвести в сторону защёлку-фиксатор разъёма. При этом действии он частично выйдет из паза. Теперь полностью отсоединить деталь и убрать в сторону. Если в панели необходима только замена ламп, то сделать это довольно просто. Они идут сразу в специальных пластиковых гнёздах при продаже. На устройстве они расположены в небольших колодцах, пластиковым концом, вверх. Достаточно взяться за него и провернуть на четверть оборота против часовой стрелки. Лампа сразу выпадет. В конце требуется вставить на её место новую, и провернув по часовой, зафиксировать.

Установка на место панели

 Перед тем как поставить на своё место новую панель, стоит убедиться в том, что питание к ней поступает правильно. Для этого понадобится контрольная лампа, с возможностью проверки как «+» так и контакта «-». Надо знать, что на 19 контакте колодки располагается общий «минус» устройства. Или как говорят — «масса». На контакте 20 постоянный плюс от аккумуляторной батареи, и на 21-м контакте, «плюс» появляется при включении зажигания. Вот эти гнёзда разъёма обязательно стоит проверить перед установкой новой комбинации. А уже после того, как контакты проверены, можно подключить к разъёму новую панель, и проверить её, включив зажигание. Если всё нормально, можно устанавливать на место. Её или старую, если в той было необходимо только поменять лампочки. Установить комбинацию приборов на панели «Приоры», можно сделав всё в обратном порядке.

Особенности панели приборов «Гамма»

На самых последних моделях автомобилей «Приора» устанавливается заводская система навигации. И вот в этом случае ставится модель с названием «Гамма». Но не стоит считать, что это хорошо исполненная игрушка, пригодная только для автомобиля с

навигацией. Нет, она прекрасно устанавливается и на «Приоры» ранних версий. Так как менять в проводке практически ничего не надо. Единственная доработка: провести один провод к диагностическому разъёму автомобиля! Но это позволит водителю, кроме потрясающего дизайна, иметь перед глазами бортовой компьютер машины с множеством функций, вплоть до считывания кодов ошибок главного ЭБУ «Приоры». В общем, хоть и дорогая вещь, но она стоит этих денег. На видео, снятие панели приборов «Приоры»:

  • Резонатор глушителя своими руками
  • Лямбда-зонд «Приоры»
  • Особенности датчика детонации на «Приоре»
  • Что собой представляет датчик скорости на «Приоре»

Для чего нужны устройства на приборной панели

Каждое устройство на блоке распиновки с приборами отображает определенные значения функциональных составляющих Приоры с навигацией:

Тахометр – определяет частоту оборотов вращающегося вала. Одно деление шкалы приравнивается 0,5, рассчитана вся шкала на 7 долей. Для определения частоты достаточно отображенное на экране значение умножить на 1000. Максимально возможный показатель – 6000 вращений. Красная линия – граница, за которую заходить не следует.

Следующий индикатор – для левого поворота. Когда включен поворотник влево, появляется зеленый мигающий свет, который сопровождает звуковой сигнал.

Спидометр определяет скорость, с которой Приора двигается по трассе.

Еще один нужный прибор на панели – датчик, оснащенный стрелкой, показывающей температуру антифриза. Если температура достигает больше 115 градусов, стрелка попадает в красный сектор

Обязательно должен включиться звуковой сигнал – он обращает внимание водителя на высокие значения

Стрелка-фиксатор топлива. Если бензина слишком мало, индикатор становится красным, это означает, пора заправиться, топлива в баке осталось до 5 л. Специалисты против того чтобы заправлять Приору только когда закончится весь бензин – лучше делать это заранее.

Индикатор топлива показывает, когда автомобиль требуется дозаправить.

Хотите сбросить все значения, отображаемые на панели приборов за последние сутки – нажмите на кнопку, расположенную рядом с индикатором бензина.

Машина сломалась – тогда нажмите кнопку-аварийку, включенные габариты оповестят других участников дорожного движения о вынужденной остановке.

В Приоре также встроен усилитель руля, управление им подведено на панели приборов специальной клавишей. Когда двигатель запускается, кнопка включается и светит оранжевым цветом.

Дальний свет фар необходим при управлении Ладой Приора в темное время суток, для лучшей видимости. На блоке устройств отобразится синий индикатор.

Как только срабатывает тормоз, загорается сигнал стояночного тормоза.

Если в автомобиле включены приспособления для наружного освещения, в салоне авто перед водителем начинает работать соответствующий фиксатор.

Если задействована подушка безопасности, кнопка включается на короткий отрезок времени – 4 секунды.

Если случается авария или крупная поломка, указатель давления масла принимает предупреждающий красный цвет. Когда мотор заведется, сигнал исчезнет. Если двигатель запущен, а фиксатор так и не появился, значит, налицо поломка датчика, проводов или всего устройства. Если сигнал отобразился, когда мотор работает, выключите его и подумайте, в чем состоит неполадка. Если мало масла, Приорой нельзя пользоваться, последствием халатности водителя может стать сгорание двигателя.

Устройство, фиксирующее иммобилизацию системы.

Также рядом отображаются километры, которые удалось преодолеть за рулем автомобиля за сутки, в том числе общий пробег за все время использования.

Следуя правилам дорожного движения, водитель и пассажиры обязаны пристегивать ремень безопасности. Если водитель забыл это сделать, на панели появится индикатор, напоминающий необходимость манипуляции.

Еще один сигнал уведомляет о поломке системы АБС и о необходимости замены какого-либо ее определенного компонента.

Если разряжен аккумулятор, комбинация приборов на Приоре обязательно покажет это.

Если автомобиль становится участником аварии, в машине встроен датчик системы торможения.

Коды ошибок на приборной панели Приора

При входе в режим самодиагностики на дисплее могут появиться комбинации чисел и букв, указывающие на часть цепи, где обнаружена неисправность.

Обычно после входа в сервисный режим на приборке появляется одна или несколько цифр:

  • 2 – в бортовой сети обнаружено критическое превышение напряжения, вызванное коротким замыканием или поломкой узла;
  • 3 – обнаружена ошибка датчика уровня топлива, возможен обрыв цепи;
  • 4 – присутствует перегрев системы охлаждения, либо сломан соответствующий датчик;
  • 5 – термометр, определяющий показатели температуры за бортом сломан или наблюдается обрыв цепи в версиях до 2012 года монтируется опционально;
  • 6 – закипел двигатель, необходимо дождаться охлаждения или проверить исправность датчиков;
  • 7 – слишком низкое давление масла в картере силовой установки, возможна протечка поддона или сильно упал уровень лубриканта;
  • 8 – поломка тормозной магистрали или блоков соответствующей системы;
  • 9 – разрядился аккумулятор, либо элемент неисправен, также может появляться после длительного простоя автомобиля в мороз;
  • Е – слетела прошивка или присутствует критическая ошибка в пакете данных EEPROM.

Значки на панели приборов Приора

Опишите, пожалуйста, значки на панели приборов Лада Приора.

  1. Тахометр. Частота вращения коленчатого вала. Нельзя чтобы стрелка заходила в красную зону. Красная зона опасна для двигателя.
  2. Лампа неисправности распределителя тормозных сил. Загорается красным на несколько секунд при включении зажигания. Если лампа горит в других случаях, то это может говорить о неисправности системы.
  3. Лампа заряда АКБ. Загорается красным при включении зажигания и гаснет сразу после запуска мотора. Если горит и после запуска двигателя, то это указывает на закончившийся заряд АКБ/неисправность АКБ.
  4. Указатель левого поворота. Мигает при включенном указателе поворота, также мигает при включении аварийной сигнализации.
  5. Спидометр. Показывает скорость движения авто.
  6. Лампа аварийного давления масла. Горит красным при включении зажигания и тухнет сразу же после запуска двигателя. Если лампа горит в любом другом случае, то это указывает на низкое давление в системе. Эксплуатировать авто в таком случае — опасно для двигателя.
  7. Указатель правого поворота. Мигает при включенном указателе правого поворота или аварийной сигнализации.
  8. Стояночный тормоз. Загорается красным при включении ручного тормоза.
  9. Указатель температуры ОЖ. В обычных условиях стрелка располагается в середине шкалы. Рабочая температура двигателя 90 градусов и выше до красной зоны. Стрелка не должна попадать в красную зону, что свидетельствует о перегреве двигателя. В таком случае дальше эксплуатировать авто запрещено. Продолжить пользование автомобилем можно как только стрелка опустится до нормальных значений.
  10. Указатель уровня топлива в бензобаке. Показывает уровень топлива. Если бензин отсутствует, то может выйти из строя топливный насос.
  11. Лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. Также, раздаётся звуковой сигнал.
  12. Кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Чтобы сбросить суточный пробег, удерживайте кнопку нажатой 3 секунды.
  13. Аварийная сигнализация. Мигает вместе с поворотами при включении аварийки.
  14. Значок неисправно­сти ЭУР. Горит желтым при включении зажигания на несколько секунд и гаснет. Горение лампы в остальных случаях указывает на неисправность ЭУР.
  15. Лампа дальнего света фар.
  16. Лампа включе­ния наружного освещения. Загорается при включении габаритов и ближнего света фар.
  17. Значок неисправ­ности системы подушек безопасности. Загорается желтым на несколько секунд при включении зажигания и гаснет. Горение лампы в любых других случаях может говорить о неисправности в системе поду­шек безопасности.
  18. Значок иммобилайзера. Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает 1 раз и гаснет.
  19. ЖК дисп­лей бортового компьютера. Отображает информацию с бортового компьютера, а также дневной и общий киллометраж.
  20. Непристегнутый ремень безопасности. Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.
  21. Лампа аварий­ного состояния тормозной системы. Загорается красным при включении зажигания на несколько секунд и гаснет. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.
  22. Значок отключения подуш­ки безопасности пассажира (опционально). Загорается при включении зажигания.
  23. Значок неисправности АБС (опционально). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС. Однако, на работоспособность тормозной системы не влияет.
  24. Лампа неисправности двигателя. Check Engine. Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность двигателя. Эксплуатировать авто в таком случае не рекомендуется.

Обозначения индикаторов приборной панели

№ на схеме Обозначения индикаторов
1 Тахометр. Прибор измеряет частоту коленвала двигателя (обороты в минуту). Если стрелка заходит за красное значение, значит – мотор Лада Приора работает в опасном режиме;
2 Индикатор распределителя тормозного усилия. Сообщает о дефектах в работе этого узла;
3 Заряд АКБ. Если лампа горит во время работы двигателя, значит батарея разрядилась;
4 Левый поворотник. Знак мигает при аварийной сигнализации или включенном левом указателе;
5 Спидометр. Прибор сообщает скорость, с которой движется ваша Лада Приора в данный момент;
6 Аварийное давление смазки в моторе. Если знак горит во время работы силовой установки, значит в системе понижено давление, крайне не рекомендуется эксплуатировать мотор в таком состоянии;
7 Правый поворотник (смотрите №4);
8 Индикатор ручного тормоза. Горит желтым, если Лада Приора стоит на «ручнике»;
9 Температура антифриза в системе охлаждения. Рабочая температура мотора начинается от 90° и выше до красной отметки. При перегреве необходимо заглушить двигатель;
10 Уровень бензина в баке. Если уровень горючего приблизится к минимуму, топливный насос может сломаться;
11 Резервный уровень бензин. Индикатор загорается, когда осталось меньше 10 литров;
12 Клавиша для сброса суточного пробега и перехода между режимами индикации;
13 Аварийная сигнализация. Если вы запустили «аварийку», лампа будет мигать вместе со стрелками поворотников;
14 Неисправности в электроусилителе. Если в ЭУР появились дефекты, лампа будет гореть во время работы мотора;
15 Обозначение дальнего света. Активный индикатор сообщает о том, что вы перешли на дальний;
16 Наружное освещение. Система оповещает водителя о работе габаритов или ближнего света;
17 Неисправности в подушках безопасности. Если лампа горит после пуска, то есть большая вероятность, что подушки не сработают при столкновении;
18 Иммобилазйер. Звуковой сигнал и мигание говорят о том, что система иммобилайзера неисправна;
19 Экран компьютера. Здесь вы можете посмотреть информацию с БК, а также узнать общий и суточный пробег;
20 Обозначение не пристёгнутых ремней. Зуммер будет сигнализировать о нарушении в течение 90 секунд;
21 Тормозная система находится в аварийном состоянии. Чаще всего это изношенные колодки или недостаточное количество жидкости в системе;
22 Отключение определенной подушки;
23 Индикатор дефектов в работе ASB, тормозная система при это работает в штатном режиме;
24 Check Engine – в двигатели поломка, срочно требуется диагностика и последующий ремонт.

Горит восклицательный знак – что делать?

Мы заметили, что на автомобильных форумах часто появляются новые темы, где водители спрашивают про восклицательные знаки, который выводятся на панель Лада Приора. Они редко уточняют, в каком месте он горит, и что изображено на значке. В этом разделе мы собрали небольшой F.A.Q. Ниже перечислены все восклицательные знаки, которые могут загореться на панели приборов автомобиля ВАЗ 2170. Обозначения у этих значков следующее:

Горит красный восклицательный знак в кругу (снизу). Индикатор указывает, что в тормозной системе автомобиля присутствуют неполадки. Обычно это низкий уровень тормозной жидкости. Долейте ее в бачок и, скорее всего, знак перестанет гореть. Если этого не произошло, то стоит проверить систему на наличие поврежденных компонентов. При зажигании индикатор загорается на 4 секунды, а потом гаснет.

Горит красный восклицательный знак в треугольнике/кругу (сверху). В современных версиях вместо круга используется треугольник. Индикатор сообщает нам о дефектах в работе распределителя тормозных сил

Соблюдайте повышенную осторожность, если лампа горит во время движения.

Восклицательный знак возле иконки руля. При длительном свечении указывает на неисправности в электроусилителе руля (ЭУР) Как и остальные значки, он загорается при зажигании и через несколько секунд гаснет, если система работает исправно.


Если загорелся красный треугольник во время работы двигателя, то вам следует провести диагностику распределителя тормозных сил

Иногда причиной индикации становятся неисправности в электронике. Отходят клеммы, окисление контактов, дефекты в бортовом компьютере – вот несколько причин произвольного появления значков. Чтобы не нанести вред одной из систем, сначала проверьте электронную часть. Для этого достаточно демонтировать приборку на Лада Приора и посмотреть, надежно ли клеммы сидят в гнездах. Если загорелся индикатор тормозной системы, то сначала проверьте уровень жидкости в бачке, а только потом заливайте новый тосол.

Ставим новую панель на ВАЗ 2110

Важной частью салона автомобиля является панель. Торпеда от ВАЗ 2110 морально устарела, хотя разумеется большинство водителей она все равно устраивает

Установка торпеды от лады приоры на десятку дело хлопотное, но оно того стоит. Панель ВАЗ 21104 более современная и удобная, хотя качество пластика оставляет желать лучшего. Исключение составляет проводка. С ней придется повозиться подольше. Но об этом поговорим потом.

Снимать панель с десятки дело как оказывается не из легких. И просто одну вытащить, а другую поставить не получится. Но снять старую панель вполне реально самому. Для этого понадобятся отвертки нескольких видов (две крестовые с длинным и коротким лезвием и одна простая), глубокая головка на 10мм, кусачки, фонарь.

Приступая к снятию, первым делом нужно отсоединить минусовую клемму с аккумуляторной батареи. Для дополнительного удобства можно снять два передних колеса, это даст дополнительное пространство для столь трудоемкой работы.

Сразу вытаскиваем из торпеды ВАЗ 2110 самые простые элементы, такие как: штатные часы, блок управления отопителя, блок индикации, а также центральный дефлектор, магнитолу. Потом откручиваем расположенные по бокам саморезы, удерживающие тоннель. Снимаем кожух с рычага переключения скоростей и вынимаем его. Дальше демонтируем кожух рулевого колеса и руль. Для этого откручиваем саморезы и фиксирующие винты.

Рулевое колесо сидит обычно очень плотно, поэтому для снятия его нужно покачать из стороны в сторону. Снимаем переключатели, находящиеся под рулем. Следом идет бардачок. Снимаем крепеж и вынимаем его из посадочного места. Потом демонтируем монтажный блок. Нужно вытащить и разъединить все реле и разъемы. Снимаем накладки панели и стойки

Очень важно на данном этапе освободить крепеж гидравлического корректора фар. Снимаем торпеду

Нужно отвинтить удерживающие ее саморезы и шпильки. После освобождаем панель от рулевого вала и воздуховода. Вытягиваем ее на себя и дело сделано. Сборка осуществляется в обратном порядке.

При покупке новой панели нужно учесть, что вместе с торпедой в комплекте идет часть проводки. Здесь частично можно сэкономить на проводке. Также понадобится шумовая изоляция и крепление панели в районе электронного блока управления. Это потребуется для того, что бы торпеда от Приоры на ВАЗ 2110 села плотно без нареканий. Вся штатная панель от Приоры садится в десятку без проблем, все крепления и посадочные места подходят. Можно также на ВАЗ 2110 поставить евро торпеду. Тут уже на вкус и на цвет товарищей нет. Она тоже смотрится современно и солидно. Для друзей и знакомых будет очень интересно посмотреть это новшество. Цена панелей колеблется от 5 до 8 тысяч рублей.

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

  1. Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
  2. Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
  3. Нажмите еще один раз. Система должна показать коды ошибок:
  • (2) – Высокий уровень напряжения;
  • (3) – Неисправность ДТ;
  • (4) – Неисправность ДТОЖ;
  • (5) – Неисправность ДТВ;
  • (6) – Перегрев мотора;
  • (7) – Низкий уровень масла;
  • (8) – Неисправность тормозной системы;
  • (9) – Разряд АКБ;
  • Е – Ошибка «мозгов», EEPROM.
  1. Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
  2. Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
  3. Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

FakeHeader

Comments 13

Выбранный вами щиток продается в двух вариантах, для автомобилей с CAN шиной и БЕЗ CAN шины. Внимательней читайте при покупке.

Этой приборной панели нет без каш шины.

Ты для начала глаза из пятой точки достань, и сам посмотри и почитай.

Это ты шоколадным глазом читаешь. Либо вообще не понимаешь о чем речь идет. А тельняху на груди успел порвать

Для дятла объясняю:Есть приборная панель, как у человека на фото выше, т.е. приборная панель приора 2. Она БЕЗ навигации и никогда в ней её не было. И выпускается она ТОЛЬКО с CAN шиной.

Есть приборная панель от ПЕРЕХОДНОЙ приоры 2012-2013 года выпуска С НАВИГАЦИЕЙ. И она НЕ является приборной панелью от приоры 2. Выпускалась в двух версиях — с CAN шиной и БЕЗ неё

Человек спрашивает ИМЕННО про первую приборную панель, т.е. про панель приора 2 с КАН шиной

Поставь гамму, она без кан шины работает и функционал хороший

Можно полностью поменять проводку под кан шину тоГда будет можно, но это очень дорого выдет

Всем привет!Недавно презентовал свой выбор «Комплект деталей панели приборов Приора2 для переоборудования Приоры 1 в Приору 2.»На общем фото было немного больше чем входит в комплект.

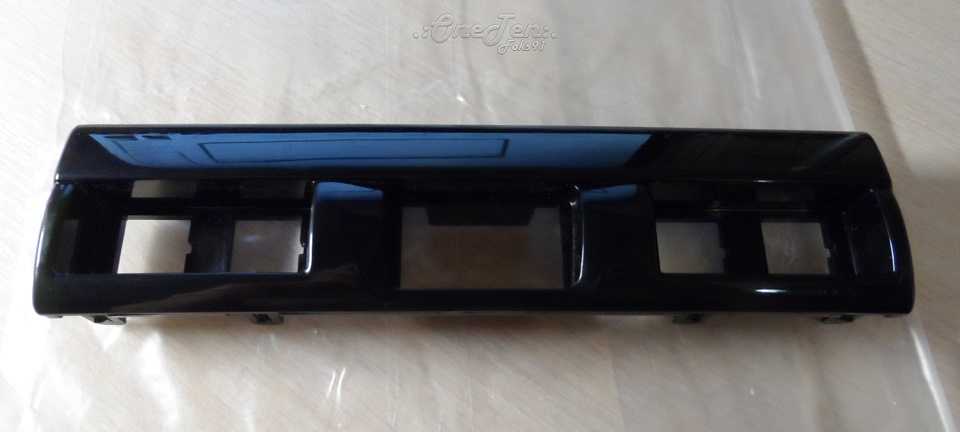

Разберем детально.На детали буду указывать заводские номера. Помню, до покупки сам очень хотел их узнать)Правда, толку от них немного, по магазинам пробивается только часть из них.1) Основная часть — накладка торпеды приора 2.

Тут два номера т.к деталь спаяна из нескольких частей (внутренняя 2172-5325188-00, наружная 2172-5325182-00)

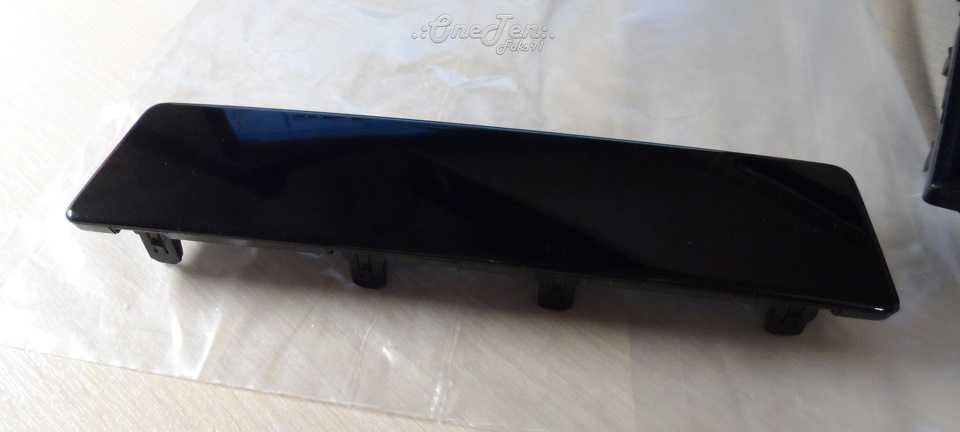

2) Щиток панели приборов (козырек экрана (БК)).

С обратной стороны он имеет несколько направляющих и шесть мест под защелки. Номер: 2172-5325125-00.Посадочное:

Кроме этого, здесь располагается пара точек фиксации штатного экрана ММС или БК.

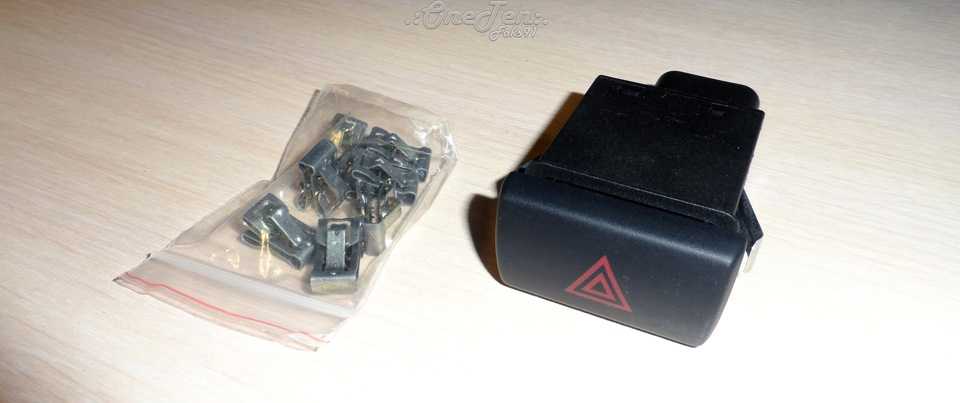

3) Кнопка аварийной сигнализации и металлические фиксаторы козырька.Выключатель аварийки нового образца теперь имеет горизонтальное расположение на консоли и измененную форму. Номер: 2172-3710010-00.

Защелки предназначены для установки на специальные выступы с тыльной стороны щитка.

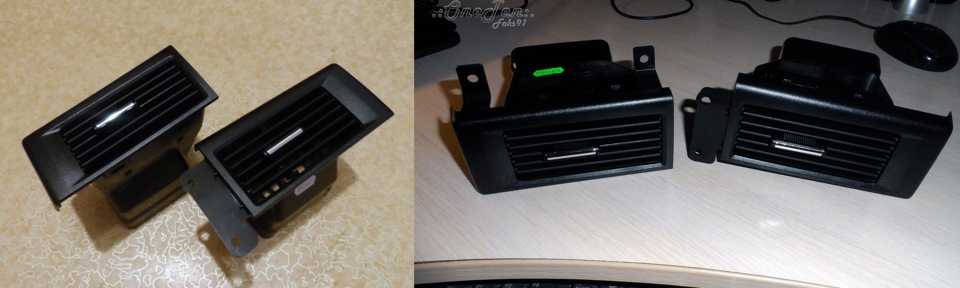

4) Сопло боковое.

Номер: 2172 -8104040/41

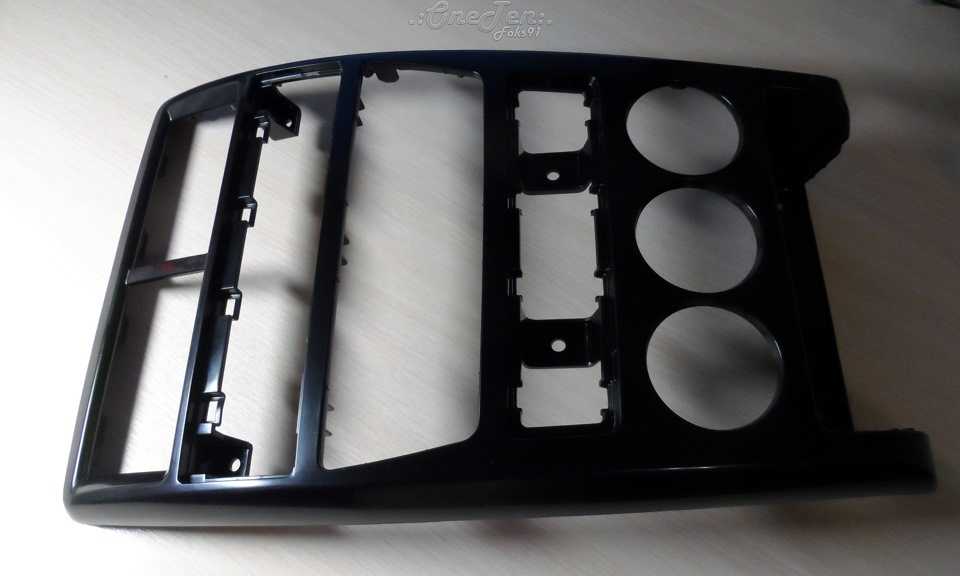

5) Накладка консоли (черный глянцевый пластик, без лака).

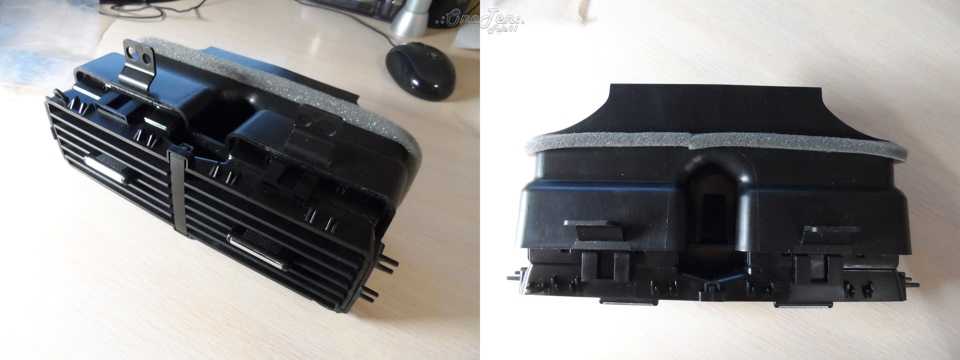

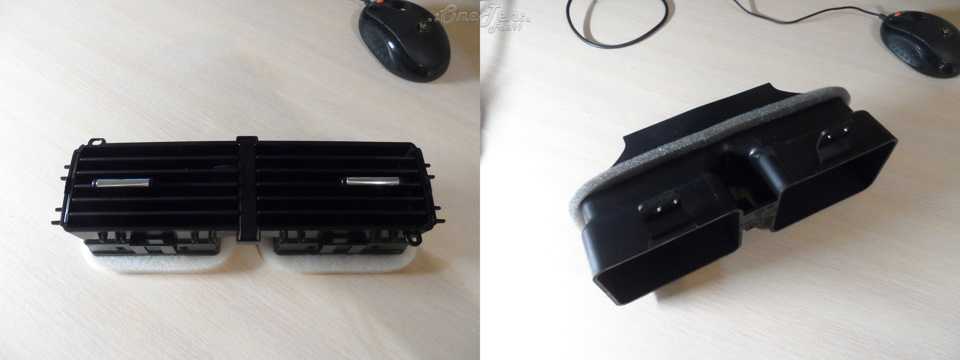

6) Центральный дефлектор.На фотографии сам дефлектор и правее его удлинитель (до воздуховода панели), раньше была одна деталь!

На дефлекторе номера не нашел, возможно располагается под уплотнителем. Номер: 21720-8104200-00 Так же встречается формулировка: «Накладка консоли 2172-5326014-00 в сб с соплом»

Номер проставки (удлинителя): 2172-8104202-00 21720-8104200-00В сборе получается следующим образом:

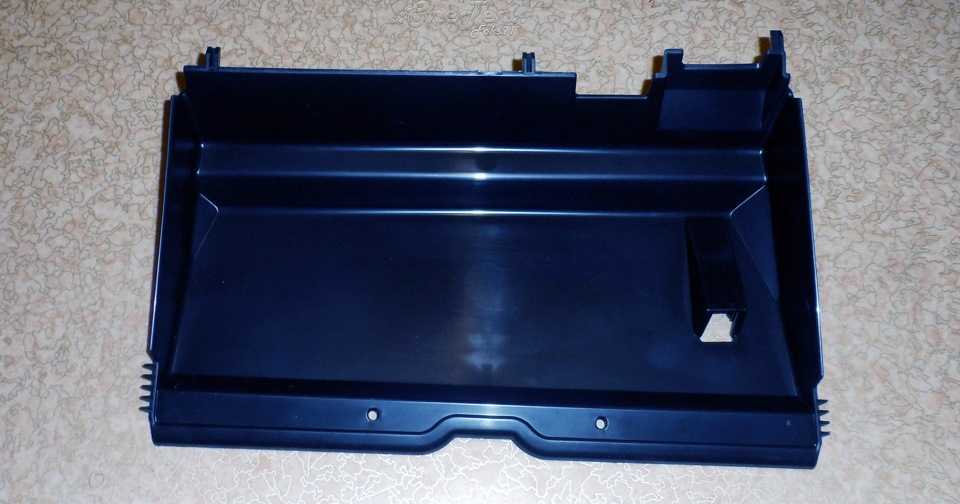

7) Экран бардачка или корпус вещевого ящика.Совершенно новая деталь, до этого её вообще не было.

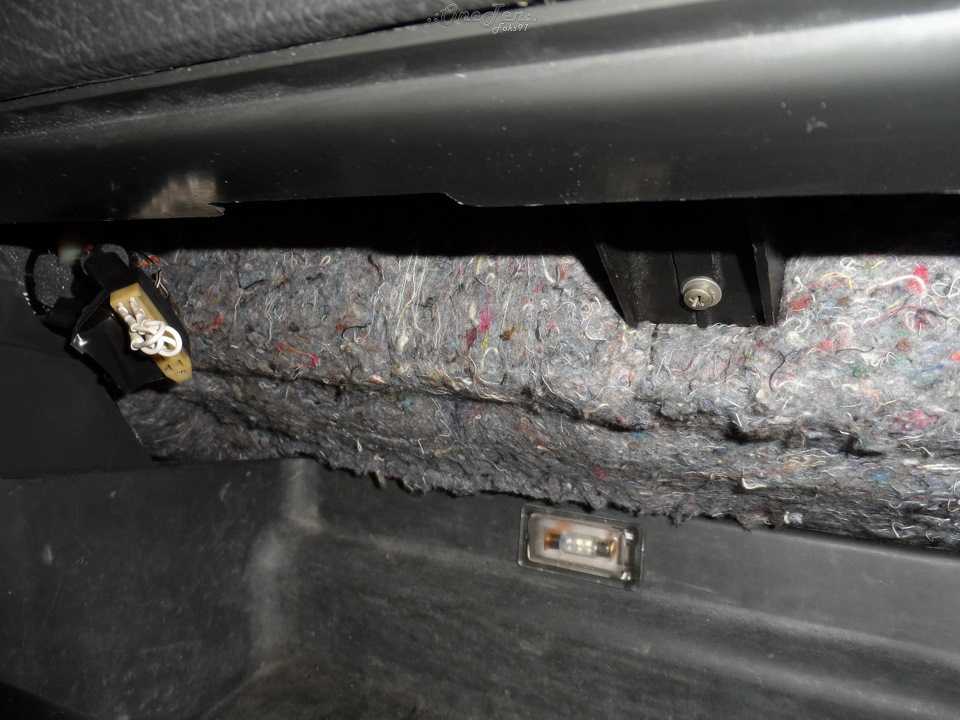

Очень не хватало, чтоб закрыть безобразие при открытии вещевого ящика.Фото моё с ваз 2110, на приоре подобная ситуация.

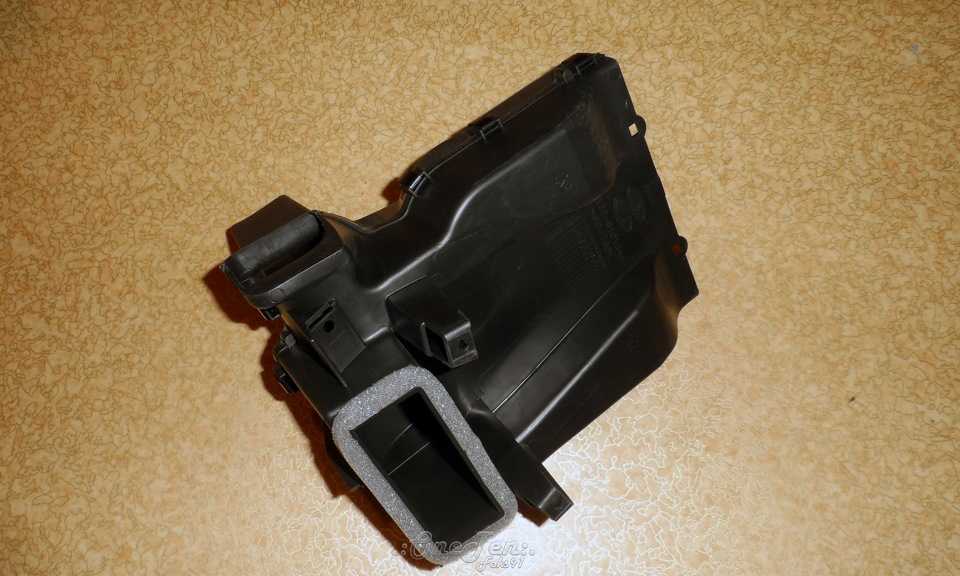

8) Нижний воздуховод (елка).Деталь опять же изменена, снизу другой крепеж в зоне сопряжения с рестайлинговым тоннелем пола приора 2.

9) Вставка под кнопки.

10) Заглушка накладки консоли.

За ней находятся две точки крепления накладки консоли. Подозрительно изготовление такой вещи ради простого скрытия двух саморезов. Возможно, в будущем Нас ждет более полезное устройство на это место. 21.03.2016: есть вариант установки крышки под пару кнопок.

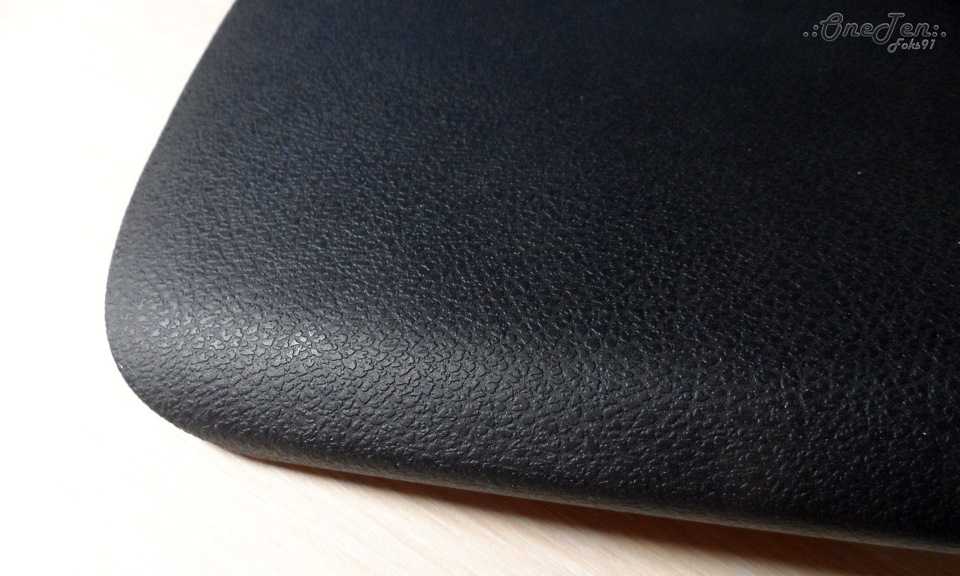

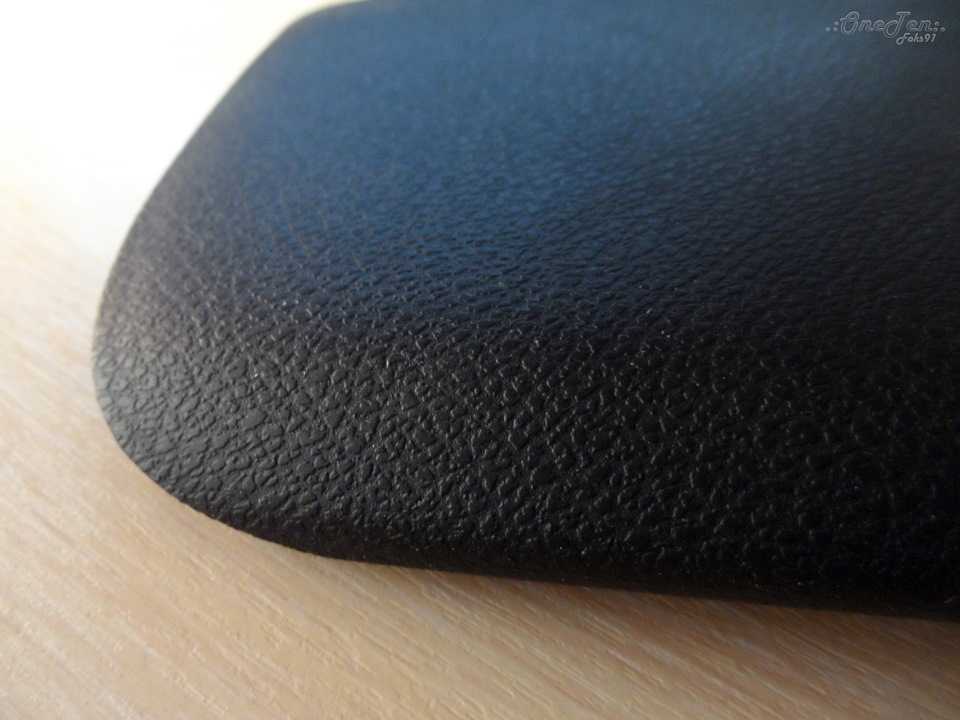

Soft-look.И напоследок декоративное покрытие, которое вызвало множество споров и обсуждений.В отделке панели приборов завод применил материал типа soft-look.В сети есть следующее описание: «Это пластик, который выглядит как мягкая кожа хорошей выделки, но при этом у него повышена стойкость к царапинам.»Не знаю, как там со стойкостью к царапинам, но внешне он мне очень понравился))) Ниже несколько кадров с близкого расстояния.

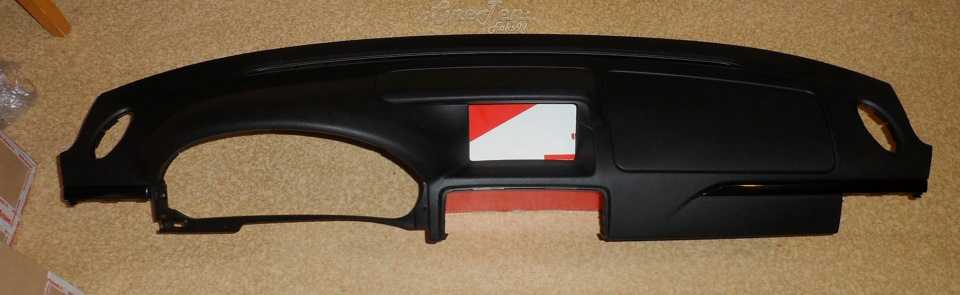

Сейчас веду разборку торпеды первого поколения, потом расскажу и об этом.Спасибо Вам за внимание, всего доброго

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
