Замена подрулевых переключателей тубуса на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107
Основными причинами для замены подрулевых переключателей или, как ещё называют данную деталь тубуса на автомобилях Ваз 2101-2107 являются: неисправность контактов переключателей (не работают повороты, не работает дальний или ближний свет фар), механический износ лепестка (подпружиненного контакта) звукового сигнала, поломка рычага или рычагов управления (иногда достаточно одного неловкого движения и рычажок к блоку подрулевых переключателей уже не приклеить). Думаю, тут всё ясно. И, осмелюсь предположить, что, если Вы читаете эти строки, то, как минимум одна из проблем/поломок, перечисленных выше, случалась с подрулевым переключателем на Вашем автомобиле. Если я прав, то данная статья с фотоотчётом и детальным описанием замены подрулевых переключателей на автомобилях Ваз-2106 будет для Вас интересна. В крайнем случае, я на это надеюсь))).
Сначала давайте определимся, какой подрулевой переключатель Вам необходимо будет купить. Так как в продаже на сегодняшний день есть три вида переключателей. Первый, это тубус для Ваз 2101 и Ваз 2102 с двумя рычагами (без рычага управления дворниками и омывателем). Каталожный номер детали – 2101-3726110-01. Это редкий зверь. Встретить его в продаже ещё можно, а вот увидеть на автомобиле уже довольно сложно. Потому что, большинство копеек и двоек, доживших до наших дней не знаю, как лучше сказать, уже переоборудованы или оснащены, подрулевыми переключателями от Ваз 2106. То есть, вторым видом тубуса. Подрулевой переключатель Ваз 2103 и Ваз 2106 (каталожный номер 21011-3709310-30) этот уже с тремя рычагами управления, при этом рычаг управления светом фар имеет ТРИ фиксированных положения (габаритные огни, ближний свет, дальний свет). Третий вид – подрулевой переключатель для Ваз-2104, Ваз-2105 и Ваз-2107 (каталожный номер 2105-3709310). Этот тубус тоже с тремя рычагами, только рычаг управления светом фар имеет ДВА фиксированных положения (наружное освещение и ближний свет, наружное освещение и дальний свет). Из всего выше сказанного делаем вывод – подрулевой переключатель покупаем согласно модели Вашего автомобиля. Если Вы счастливый обладатель Ваз 2101 или Ваз 2102, но при этом тубус Вашего авто вместо двух рычагов имеет три, то Вам следует покупать подрулевой переключатель от Ваз-2106. Так как именно тубус от этой модели ставят взамен родного, двух рычажного.
И пару слов о производителях… Никого, наверно, не удивлю, если скажу, что лучший выбор – это тубус (подрулевой переключатель) производства Автоарматура. Лучше или, если сказать точней, качественней детали не найти. Как альтернативу можно рассматривать подрулевой переключатель от Точмаш (Украина). Если Автоарматура – дорого, а Точмаш на авторынке не обнаружен, то тогда, пожалуй, остаётся только тубус производства AURORA (Польша). Как говориться дёшево и сердито! Плюс, рынок Авророй уже завален.
Инструмент. Для успешной замены подрулевого переключателя (тубуса) на Классике (автомобиле ВАЗ 2101-2107) Вам понадобится такой арсенал инструмента: крестовая и плоская отвёртки, торцевой или накидной ключ на 8, головка на 24 с удлинителем 250 мм, плюс трещотка или вороток.
После покупки нового тубуса (подрулевых переключателей) и подготовки необходимого инструмента можно смело браться за дело. Процесс замены подрулевых переключателей описан на примере автомобиля Ваз-2106. На автомобилях Ваз-2101, Ваз-2105 и Ваз-2107 замена тубуса проводится аналогично.
Устанавливаем рулевое колесо в положение “движение прямо”.
Отвёрткой поддеваем и вытаскиваем декоративную заглушку с логотипом Ваз (фото 1).
Ключом на 24 отпускаем затяжку гайки крепления рулевого колеса. Откручиваем её на пару оборотов (фото 2 и 3). Ни в коем случае не откручивайте гайку полностью! Почему её (гайку) нельзя откручивать полностью станет ясно при дальнейшем чтении.
Источник
Реле поворотов ВАЗ 2107
В отличие от остальных световых приборов, указатели поворотом работают прерывисто, мигают. За работу указателей отвечает специальное устройство — реле поворотников ВАЗ 2107. Кроме обеспечения мигания ламп, реле выполняет сигнальную функцию. Оно оповещает о работе сигналов поворота звуковыми сигналами — щелчками.
Сначала на автомобилях ВАЗ устанавливалось тепловое реле, в котором контакты замыкались (размыкались) нихромовой струной, которая нагревалась и остывала за счет проходящего через нее тока. В более поздних моделях, к которым относится “семерка”, используется реле с электронной схемой и электромагнитом. Частота мигания ламп указателей поворотов определяется настройками электронной схемы. Такая конструкция имеет меньше движущихся деталей и контактов, поэтому более надежна.
Устройство также выполняет функцию реле аварийки ВАЗ 2107, заставляя мигать лампы при включении аварийной сигнализации.
ВАЗ классика – установка подрулевых переключателей от Нивы Шевроле
Порядок выполнения
Прежде всего, ввиду уменьшения количества функций подрулевого переключателя, необходимо приобрести трехпозиционную клавишу управления наружным освещением (переключатель режимов отныне будет управлять только дальним светом) и установить ее взамен штатной. С целью подключения новой клавиши необходимо демонтировать переднюю панель и отыскать за ней соединительную колодку левого блока переключателей. Часть разъема, идущего от блока, не трогаем, а из ответной части следует извлечь провод серо/красного цвета и удлинить его.
Далее производим подключение к клавише в соответствие с приведенной распиновкой проводов.
На следующем этапе необходимо сделать выбор: любо не «мудрствуя» лукаво просто натянуть новый блок переключателей на штатный кожух рулевой колонки (в таком случае будьте готовы привыкать к более удаленным от руля элементам управления, да и проставку между рулем и приводом отключения поворотников все равно подбирать придется) или потратить немного усилий и изготовить втулку согласно прилагаемому чертежу.
Если выбор варианта сделан, и все подготовительные операции закончены, можно снимать руль и удалять штатный блок подрулевых переключателей. При наличии переходной втулки зажимаем ее стандартным хомутом (подойдет от прежнего блока переключателей) и надеваем блок переключателей от «Нивы» (при необходимости слегка подтачиваем головку штифта).
Следующим ответственным шагом является подключение нового переключателя к проводке автомобиля и начать данную процедуру рекомендуется начать с цепи управления поворотниками, для чего предварительно отсоединяем от левого блока провода, снабжаем их «цивилизованными» клеммами и ориентируясь на схему при помощи «вертолета» выполняем соединение с переключателем.
В качестве промежуточного контроля правильности соединений можно попробовать проверить как работу поворотников, так и работоспособность дальнего сета.
Если все нормально, приступаем к цепям управления стеклоочистителей. Как и в предыдущем случае от старого блока откусываем провода управления дворниками и омывателем стекла (правый блок) и снабжаем их клеммами. Соединение проводов осуществляем при помощи «вертолета» руководствуясь схемой. Далее «вертолет» одеваем на переключатель, а сам переключатель устанавливаем в соответствующее гнездо блока.
Закончив указанные подключения, переходим к доработке руля и, прежде всего, откручиваем от него контактную площадку звукового сигнала.
Выполнив разметку, просверливаем два отверстия под контактную часть нового блока, подогнав необходимые размеры при помощи надфиля. Кроме того острым ножом примерно на 4 – 5 мм укорачиваем «юбочку» расположенную на руле со стороны контактной части. По завершении доработки не забываем подключить цепь звукового сигнала (провод серо/черного цвета).
После указанных действий приборную панель, в общем-то, можно ставить на свое место и у нас остается одна проблема – кожух в своем прежнем виде на место не встанет. В данном случае самым простым выходом из положения является обрезка кожуха с последующим сращиванием его с кожухом от Нивы (сварив пластиковые швы паяльником). Впрочем, можно попробовать установить «Нивовский» кожух целиком, правда в этом случае дополнительно понадобиться выполнить замену замка зажигания (как вариант – можно использовать от ВАЗ2109).
Подрулевой переключатель на ВАЗ-2107
Для удобства включения некоторых функций управления, автомобиль ВАЗ-2107 имеет подрулевой переключатель, представляющий собой три рычага. К функциям этих рычагов относятся следующие работы:
- переключение ближнего и дальнего света фар;
- включение и выключение поворотов;
- включение стеклоочистителя в двух режимах и стеклоомывателя.
Благодаря переключателю, функции водителя во многом упрощаются. Нет необходимости отвлекаться от управления в поисках той или иной кнопки включения необходимой функции. Поэтому наличие таких рычагов является очень важным элементом в управлении авто и, когда переключатель выходит из строя, вождение “семерки” становится невозможным. Данная статья поведает о принципе ремонта и о том, как осуществляется замена переключателей, расположенных ниже руля.
Электрооборудование ВАЗ 2101
Схема копейки по частям:
1 – фары 2101; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 — переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны ВАЗ-2101; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода
Электросхема в полный размер (для печати):
Замена подрулевого переключателя. Нива, ВАЗ-2101 — 2107
Гарантия качества
- С помощью отвертки вытащите пластмассовую заглушку в центре рулевого колеса.
- Отверните гайку головкой на 24 с удлинителем. Зафиксировать руль от проворачивания можно замком зажигания, вынув из него ключ.
- Первый способ: возьмитесь за руль руками с двух сторон в горизонтальной плоскости и тяните его поочерёдно частыми движениями, то левой, то правой рукой на себя.
- Второй способ: отверните не до конца гайку (иначе разобьете лицо!) и ладонями сбивайте руль со шлицов на себя, ударяя по тыльной стороне рулевого обода.
Снимите комбинацию приборов (подробно. с фотографиями — см. статью Комбинация приборов):
Выключите зажигание.
Снизу козырька щитка приборов отверните два самореза
Руками потяните козырек на себя снизу вверх (верхняя кромка держится на защелках).
Выверните отвёрткой под крест или ключом на 10 два пластмассовых винта по бокам панели.
Осторожно выньте комбинацию приборов, вытягивая вместе с ней трос спидометра
Внимание! Очень часто выход комбинации приборов из строя происходит при замыкании проводников на ее обратной стороне на кронштейны, к которым крепится нижняя сторона козырька.
Отверните и отсоедините трос спидометра.
Выньте две клеммные колодки со жгутами проводов из комбинации приборов.. Снимите подрулевой переключатель:
Снимите подрулевой переключатель:
- Снимите кожух рулевой колонки.
- Отверните один саморез крепящий весь кожух к рулевой колонке и 4 болтика, соединяющие половины самого кожуха.
- Рассоедините три разъёма 3-х рычажного переключателя от разъёмов основного жгута (находятся в проеме, образовавшемся при снятии комбинации приборов).
- Протяните вниз жгуты проводов с разъемами.
- Ослабьте стяжной хомут крепления 3-х рычажного переключателя и снимите переключатель с рулевого вала.
Установка подрулевого переключателя:
Установите новый 3-х рычажный переключатель на рулевой вал.
Протяните вверх жгуты проводов с разъемами.
Соедините три разъёма 3-х рычажного переключателя с разъёмами основного жгута. Проверьте правильность и надёжность подключения колодок «мама-папа»
Обратите внимание на то, чтобы ни один контакт в клеммных колодках не выпал из своего гнезда.
Подключите к комбинации приборов разъёмы со жгутами. Красный разъём типа «мама» подключите к красному разъёму типа «папа» комбинации приборов, белый — к белому
Проверьте, чтобы ни один контакт в разъёмах не выпал из своего гнезда. Внимание! Очень часто выход комбинации приборов из строя происходит при замыкании проводников на ее обратной стороне на кронштейны, к которым крепится нижняя сторона козырька.
Подсоедините трос спидометра и заверните гайку.
Вставьте комбинацию приборов в торпеду, но пока не привинчивайте.
Включите зажигание и убедитесь в работоспособности 3-х рычажного переключателя и комбинации приборов. Выключите зажигание.
Затяните комбинацию приборов пластмассовыми винтами и установите на место козырёк.
Установите на место верхнюю часть кожуха рулевой колонки.
Установите на место рулевое колесо. Временно, не очень сильно заверните гайку.
Отрегулируйте по высоте 3-х рычажный переключатель так, чтобы его контакт касался плавающего контакта рулевого колеса, а полукруглые выступы, предназначенные для возврата переключателя поворотов, вошли в зацепление в ответную часть на руле с тыльной стороны. Проверьте, чтобы в этом положении работал сигнал и при включенном переключателе поворотов и обратном ходе руля, переключатель отщёлкивался назад, в исходное положение. Затяните болт стяжного хомута 3-х рычажного переключателя.
Установите на место нижнюю часть кожуха рулевой колонки и закрепите его. При этом не забудьте поставить на место кнопку аварийной сигнализации и резиновое уплотнительное кольцо замка зажигания. Жгут проводов проложите за перегородку кожуха, чтобы он не касался рулевого вала
Затяните гайку рулевого колеса моментом 31,4. 51 Н*м (3,2. 5,2 кГ*м) и закерните её в двух или трёх местах.
Не работают поворотники ВАЗ 2107: замена реле
О неисправности реле можно понять по следующим признакам:
- Поворотные сигналы горят, но не мерцают, как это положено
- Происходит слишком медленное или быстрое мерцание
- Поворотники и аварийный сигнал вообще не работаю (ваш случай)
Я рекомендую вам заменить именно этот механизм, стоит он не так уж много, а работу можно проделать буквально за 20-30 минут. Обеспечьте себе доступ к монтажному блоку, обнаружьте там реле, выглядит оно следующим образом:
После подденьте и подтяните его с помощью подручных инструментов. Открутите «массу» от прерывателя и на место старого реле установите новый механизм и подключите все идущие к нему провода. После чего соберите все ранее разобранные элементы в обратной последовательности. Как видим, ничего сложного. Главное во всей работе — правильно подсоединить выводу к «плюсу» и «минусу». Я вижу именной такой способ решение вашей проблемы. Желаю удачи.
Модификации авто ВАЗ-2107
ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра
ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.
ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.
ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.
ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.
ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.
ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.
ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2
ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3
ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.
ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.
ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.
ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра
ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.
ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.
Источник
ВАЗ 2107 как разобрать переключатель поворотов на
Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «ВАЗ 2107 как разобрать переключатель поворотов на», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.
Я в таких случаях изготавливал новый язычёк, сверлил дыру и сажал его на саморез в тоже место. Стоимость ремонта = 0 рублей.
19.11.2017 — 15:28 Максим Пастухов
03.11.2017 — 13:15 Lyova Pilot
Совет. Ещё можно не тонким слоем смазки смазать контактный диск, а обильно так вазелином. Он токопроводящий.
06.10.2017 — 06:21 Александр Большов
Перед снятием руля лучше метки маркером поставить
30.09.2017 — 11:32 Владимир Никитин Torvald
Снимается заначек ВАЗ, открывается доступ к гайке рулевого вала. Головкой на 24 откручиваете и снимаете рулевое колесо в сборе. Ни каких 4 болта с задней стороны откручивать не нужно.
09.09.2017 — 20:53 ASAN USEN
приору изменить тоже так да? Есть разница?
19.08.2017 — 19:05 виктор bees
Спасибо Роман, действительно хорошее видео , все так подробно и шаг за шагом. Как вы говорите удачи вам на дорогах , Роман У меня перестал работать сигнал вот как раз и воспользуюсь вашими советами
10.08.2017 — 16:25 виталий клименко
У меня через раз работает омыватель ветрового стекла, я думаю что нужно зачистить контакты, покажы пожалуйсто как разобрать подрулевой переключатель
23.07.2017 — 17:30 Игорь Федоров
Очень рад что подписался на Ваш очень полезный канал. Спасибо за сэкономленные нам деньги.
23.06.2017 — 15:42 Охмак Михаил
Роман Огромное спасибо за очень подробные видео, которые вы делаете касаемо ремонта тех или иных узлов автомобиля Вы во истину учитель
15.06.2017 — 00:12 Роспотребнадзор
я с вами не согласен не могу открутить эти болты на рулевом колесе их вообще не легко открутить смог открутить только один. что такое. почему не откручиваются?? целой пригадой пытались открутить не хера
08.06.2017 — 08:16 Александр Горбунов
11.05.2017 — 00:38 Олег Жемерин
спасибо огромное если бы не это видео, то дальше бы без сигнала как колхозник и ездил
27.04.2017 — 19:40 Centr-region. su
04.04.2017 — 17:58 Равиль Фаизов
когда купил семерку тоже сигнал не работал снял руль и увидел что хрени той нету которая замыкает при нажатие, поставил пружинку маленькую и все хорошо работает
15.03.2017 — 14:37 Равиль Фаизов
шлицы лучше смазать графитом и все будет заебись сниматься
20.02.2017 — 13:55 Владимир Васильевич
а этот переключатель ваще ремонтировать можно?у меня какой то шум треск идёт от него при повороте руля но всё работает?
15.02.2017 — 17:17 илья лазарев
а у меня автомобиль 1975 года и я столкнулся с такойже проблемой. всё снял, а фишки не 3 разные а одна на 2 контакта и 2 одинаковых на 6 контактов и вот что делать?
25.01.2017 — 05:36 Евгений Шабаев
подскажите пожалуйста пропал дальний и ближний свет, габариты работают может быть причина в подрулевом переключателе? асе релюхи и пред в норме
19.01.2017 — 08:57 Александр Реутов
Сколько не стучал — так и не выбил руль из шлицов. Какие еще способы есть для его снятия?
Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2107
Описание схемы
Напряжение в электрическую цепь включения ламп ближнего и дальнего света фар автомобиля ВАЗ 2107 подается с вывода «30» генератора через монтажный блок и выключатель зажигания.
Ближний свет включается выключателем наружного освещения (третье положение), установленным в блоке выключателей (переключателей), в нижней части «бороды» передней панели. При замыкании контактов внутри выключателя напряжение подается на левый подрулевой переключатель и далее через реле включения ближнего света фар и предохранители 17, 16, попадает в передние блок-фары на лампу, где запитывает нить ближнего света (55 Вт).
При включении дальнего света электрический ток с подрулевого переключателя попадает на реле дальнего света фар, предохранители 12, 13 и далее на нити дальнего света ламп (60 Вт) в передних блок-фарах.
На 13-м предохранителе так же находится лампа включения дальнего света фар в щитке приборов.
Включение ближнего или дальнего света фар будет доступно только при включенном выключателе наружного освещения.
Для кратковременного включения дальнего света фар, как при включенном, так и при выключенном выключателе наружного освещения, водитель перемещает рычаг переключения дальнего-ближнего света фар на себя и включает дальний свет. В таком случае ток на нити дальнего света в лампах фар подается напрямую с замка зажигания (вывод INT), минуя выключатель наружного освещения.
Примечания и дополнения
В передних блок фарах автомобиля ВАЗ 2107 применяется двухнитевая лампа ближнего-дальнего света Н4 55/60 Вт.
Приведенная схема для автомобилей ВАЗ 2107 с монтажным блоком нового образца (ножевые предохранители). Для ВАЗ 2107 с монтажным блоком старого образца (с пальчиковыми предохранителями) схема подключения ближнего/дальнего света фар аналогична с той лишь разницей, что наименование колодок проводов «Ш», а не «Х» и предохранители без F.
— В дополнение к передним фарам на ВАЗ 2107 можно подключить ПТФ (противотуманные фары).

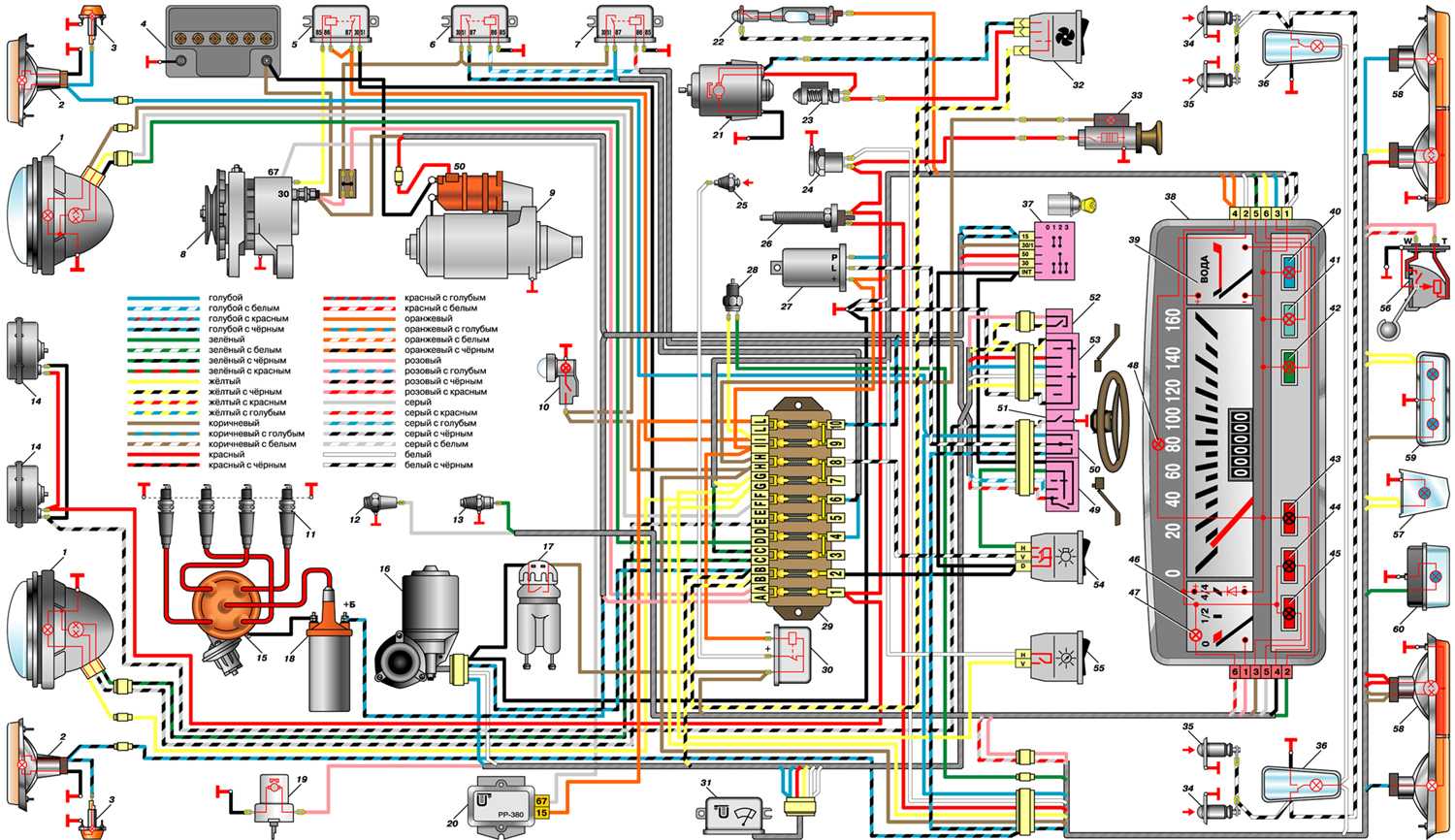

Схема электрооборудования авто ВАЗ–21011, ВАЗ–21013
1 – фары; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода
Видео — Определение неисправностей «поворотов» и аварийки ВАЗ 2106
Распространенные неисправности:
- Лампа не горит, однако реле щелкает и говорит о том, что указатель поворота работает исправно. Скорее всего, лампа просто перегорела и ее необходимо заменить. Чтобы поменять лампочку, открутите крепление фонаря с обратной стороны и отсоедините штекерный разъем.
- Слишком быстрое мигание лампы. Такое может случиться, если выбор лампы по мощности осуществлен неправильно. Также, необходимо провести зачистку контактных соединений, потому что коррозия тоже может стать причиной быстрого мерцания. В исключительных случаях причиной может стать и реле указателей поворотов, которое необходимо будет заменить.
- Лампы указателей поворота горят, но не моргают. Тут проблема кроется в реле указателей поворота. Вероятно, сгорела какая-то часть схемы, и она замкнула на свечение, а не мерцание. В этом случае, реле подлежит замене. То же самое относится и к работе контрольных ламп указателей поворота. Если эти лампы не горят, то реле также подлежит замене.
- Если горит только одна сторона указателей, то необходимо заменить реле, или проверить состояние кнопки аварийной сигнализации. Дело в том, что она имеет группу контактов, настойка которых может быть нарушена. Если это случилось, демонтируйте ее, разберите и проведите настройку контактов. Если контакты прогорели, найдите причину выхода их из строя или замените кнопку целиком. В редких случаях виной может выступать переключатель указателей поворота.
В случае, когда произошел полный отказ указателей, то причин может быть много:
- В первую очередь, проверьте состояние предохранителя. Делать это нужно всегда при обнаружении неисправностей электрооборудования автомобиля. Если он перегорел, то найдите причину его плавления. После ее устранения можно поменять предохранитель и ездить дальше. Если предохранитель целый, то идем дальше.
- Вторая заключается в плохом контакте с кузовом крепления реле указателей поворота. Такая неисправность относится к классическим автомобилям, где крепление данной детали выполнено под приборной панелью. Плохое прилегание контактов реле может быть и в монтажном блоке. Вероятно, произошло окисление или коррозия контактов, которая устраняется путем зачистки поверхности. В конечном итоге, реле могло перегореть, тогда потребуется его замена.
- Третья причина данной неисправности может возникнуть из-за кнопки аварийной сигнализации. Бывали случаи, когда контакты попросту выпадали при езде на большой скорости по неровной дороге. В первую очередь, необходимо проверить состояние самой кнопки: если она отошла, то ее необходимо установить на место. Если же, она находится на своем месте, то проверьте состояние и настройку контактов. Если они находятся в неудовлетворительном состоянии – замените кнопку.
Четвертая причина может коснуться либо переключателя указателей, либо главных питающих проводов. Контакты переключателя, скорее всего, не обеспечивают включение поворотника, в связи с чем, его необходимо заменить.
Вот и все. Это полный список действий на случай, когда поворотники ваз перестали работать. Все вышеперечисленные действия можно выполнить самостоятельно без помощи работников автомастерских.
