Технические характеристики
В 1983 году ВАЗ-2105 наградили знаком качества СССР, что подтвердило правильность пути, по которому шли создатели модели: автомобиль имел достаточно презентабельный внешний вид и вполне приемлемые технические характеристики.
Таблица: технические характеристики ВАЗ-2105
|
Параметр |
Показатель |
| Тип кузова | седан |
| Количество дверей | 4 |
| Количество посадочных мест | 5 |
| Длина, м | 4,13 |
| Ширина, м | 1,62 |
| Высота, м | 1,446 |
| Колёсная база, м | 2,424 |
| Передняя колея, м | 1,365 |
| Задняя колея, м | 1,321 |
| Дорожный просвет, см | 17,0 |
| Объём багажника, л | 385 |
| Снаряжённая масса, т | 0,995 |
| Объём двигателя, л | 1,3 |
| Мощность двигателя, л. с. | 64 |
| Расположение цилиндров | рядное |
| Количество цилиндров | 4 |
| Число клапанов на цилиндр | 2 |
| Крутящий момент Н*м | 3400 |
| Тип топлива | АИ-92 |
| Привод | задний |
| Коробка передач | 4МКПП |
| Подвеска передняя | двойной поперечный рычаг |
| Подвеска задняя | пружина винтовая |
| Тормоза передние | дисковые |
| Тормоза задние | барабанные |
| Объём топливного бака, л | 39 |
| Максимальная скорость, км/ч | 145 |
| Время разгона до скорости 100 км/ч, секунд | 18 |
| Расход топлива, литров на 100 км пути | 10,2 (по городу) |
Вес и габариты автомобиля
Размеры ВАЗ-2105 позволяют вполне комфортно эксплуатировать автомобиль в городских условиях
. Диаметр разворота «пятёрки» составляет 9,9 м (для сравнения — у ВАЗ-21093 и ВАЗ-2108 этот показатель равен 11,2 м). Габариты ВАЗ-2105 составляют:
- длина, т. е. расстояние от самой удалённой точки переднего бампера до крайней точки заднего бампера — 4130 мм;
- ширина, которая измеряется, как правило, между крайними точками колёсных арок или центральных стоек кузова, равна 1620 мм;
- высота — расстояние от земли до крыши — 1446 мм.
Снаряжённая масса машины — 995 кг, багажник вмещает до 385 литров, клиренс — 170 мм.
Двигатель
Силовой агрегат ВАЗ-2105 был сконструирован по образцу двигателя, установленного на Ford Pinto. Именно поэтому «пятёрка» получила ременную передачу газораспределительного механизма вместо цепи, из-за которой предшественникам ВАЗ-2105 был характерен повышенный уровень шума. Известно, что использование зубчатого ремня способствует тому, что не гнёт клапана: если усилие внутри системы превышает допустимое значение, ременная передача рвётся, предотвращая деформацию клапанов и, как следствие, дорогостоящий ремонт.
Первоначальная карбюраторная версия мотора предусматривала мощность 64 л. с. при объёме 1,3 литра. Впоследствии, когда появился инжекторный вариант двигателя, мощность увеличилась до 70 л. с. При этом инжекторный мотор более требователен к качеству топлива и работает на бензине с октановым числом минимум 93. Корпус двигателя был выполнен из чугуна, устойчивого к высоким температурам, благодаря чему выход силового агрегата из строя по причине перегрева был большой редкостью. Мотор отличался простотой конструкции, что позволяло автовладельцу самостоятельно осуществлять большую часть мероприятий, связанных с техобслуживанием агрегата.
Благодаря короткому ходу поршня, который составляет у «пятёрки» 66 мм (у ВАЗ-2106 и ВАЗ-2103 этот показатель равен 80 мм), а также увеличенному до 79 мм диаметру цилиндров, мотор получился довольно оборотистым, продолжая поддерживать высокое значение крутящего момента на оборотах 4000 в минуту и выше. Выпускавшиеся ранее модели не всегда справлялись с этой задачей и более надёжно работали на низких и средних оборотах.
Четыре цилиндра мотора имеют рядное расположение, на каждый цилиндр приходится 2 клапана, крутящий момент — 3400 Н*м. Снижению уровня шума при работе двигателя способствовало использование клапанной алюминиевой крышки. Впоследствии эта модель двигателя успешно использовалась на ВАЗ-2104.
С 1994 года на автомобили ВАЗ-2105 устанавливаются двигатели ВАЗ-21011 или ВАЗ-2103
. Помимо этого, различные модификации ВАЗ-2105 комплектовались в разное время двигателями:
- ВАЗ-2105 с 5-ступенчатой коробкой передач;
- ВАЗ-2104 с распределённым впрыском и 5-ступенчатой КПП;
- ВАЗ-2106 (малой серией для ГИБДД, МВД, ФСБ);
- ВАЗ-21067 с распределённым впрыском и 5-ступенчатой КПП;
- дизелем ВАЗ (БТМ)-341 (малой серией для такси);
- ВАЗ-21053 для экспортной Lada Riva и другими.
Заправочные ёмкости
ВАЗ-2105 оснащён заправочными ёмкостями, объём которых составляет (в литрах):
- топливный бак — 39 (для ВАЗ-2104 — 42);
- система охлаждения вместе с отопительной системой — 8,65;
- система смазки — 3,75;
- картер 4-ступенчатой КПП — 1,35;
- картер 5-ступенчатой КПП — 1,6;
- гидропривод сцепления — 0,18;
- гидропривод тормозов — 0,382;
- картер заднего моста — 1,3;
- амортизатор передний — 0,11;
- амортизатор задний — 0,18;
- картер рулевого механизма — 0,215;
- бачок омывателя лобового стекла — 2,0 (5,0);
- бачок омывателя заднего стекла (для ВАЗ-2104) — 2,0;
- насос вакуумный с контрольным отверстием — 0,15.
Тюнинг ДВС
В принципе двигатель 21011 – это и есть заводской тюнинг ДВС 2101. Однако межцетровой размер цилиндров позволяет расточить их еще больше для увеличения объема. Выполняя тюнинг своими руками, следует учитывать нюансы:
- безопасным для мотора считается достижение максимум 80 л. с.;
- после изменения хода поршня, расточки цилиндра следует регулировать зажигание, модернизировать тормозную систему, маховик;
- может увеличиться расход масла и топлива, сократиться периодичность обслуживания мотора.
Производитель рекомендует тюнинг в виде улучшения существующих узлов без применения турбин. Например, из блока 21011 можно получить мотор 1,7 л:
- коленвал от 2103, оптимально от 21213;
- расточка цилиндров под размер 82 мм;
- поршни от Нива 213 или 21213 (компрессия выше);
- шатуны для первого варианта 213 или укороченный 129 мм для второго случая, соответственно.
Оптимальным значением соотношения R/S (длина шатуна/ход коленвала, соответственно) считается 1,75 единиц. При большем значении R/S получаются улучшенные высокие и средние обороты, но повышается температура внутри камер сгорания. Как результат – прогорание поршней. Скорость потока топливной смеси снижается, могут появиться детонации.
Таким образом, модернизированная версия мотора 21011 обладает более высокими техническими параметрами в сравнении с эталоном 2101. Именно на основе этого ДВС были разработаны поздние версии 2103 и 2105.
Мотор 2101 «Копейка»
Никому не секрет, что первая «Копейка» – это прототип итальянского FIAT 124.
Соответственно, и первый из двигателей Ваз изначально был лишь доработкой предшественника, своеобразный тюнинг двигателя Ваз.
Были изменены характеристики двигателей Ваз:
- Благодаря переносу распредвала с нижней части в верхнюю, увеличение диаметра цилиндра на 3 мм, уменьшение хода поршня на 5,5 мм, агрегат стал приемистее за счет превращения в «короткоходный». Скорость набиралась быстрее, сильнее стала чувствоваться приемистость при резких изменениях положения акселератора.
- Единственный на тот момент минус мотора, который получил маркировку , заключался в увеличении шумности.
- Спустя 4 года, после модификации «Копейки» 21011, появился и одноименный модернизированный двигатель Ваз с маркировкой, идентичной модельному номеру. От своего недалекого предка он стал отличаться следующими показателями: рабочий объем двигателя Ваз вырос с 1200 до 1300 см3, диаметр цилиндра увеличился еще на 3 мм, а мощность выросла на 3 «лошадки». Этот двигатель Ваз устанавливался как на моделях 01 серии, так и на последующих моделях 2102.
- Карбюраторы для этих моторов выпускали 3-х серий до 1978 года, а позже появился «Озон 2105», который приобрел автономную систему холостого хода, слегка изменив технические характеристики двигателя Ваз. Эти карбюраторы стали намного практичнее, авто легче заводилось в холодную погоду, а качество топлива меньше отражалось на холостом ходе и резком нажатии на акселератор.
Позже началось распространение экспорта, и впервые роторный двигатель на Ваз появился на автомобилях, отправляемых в соседние государства.
Это было первым удачным экспериментом, но ввиду сложности ремонта такого агрегата и практического отсутствия запчастей, со временем такие виды моторов стали не востребованы. Хотя аналитики прогнозировали хорошее будущее у агрегатов такого типа, стоило лишь правильно наладить рынок запасных частей.
Мотор Ваз 2106
Эстафету у мотора, который стал настоящим прорывом на советском рынке, принял двигатель Ваз 2106.
Он стал естественной доработкой 2103 с целью повышения технических характеристик двигателей Ваз в сторону мощности.
Инженеры достигли ее:
- увеличив рабочий объем до 1600 см3, при помощи диаметра цилиндров, который стал вновь 79 мм.
- Поршни на этот двигатель Ваз использовались от 21011 и у него, как и у донора, имелось два ремонтных размера. Других принципиальных отличий от 2103 эти моторы для Ваза не имели, поскольку комплектовались также, как и старший сородич, карбюратором типа «Озон» и распределителем зажигания с тем же вакуумным регулятором.
Но особой симпатии среди владельцев, как и в свое время роторные двигатели на Ваз при экспорте, мотор 2106 не нашел, поскольку владельцы 2103, 2121, 2107 старались подбирать именно более надежный двигатель Ваз 2103.
Это обусловливалось меньшей жизнеспособностью 2106, нестабильностью работы при использовании топлива более низкого качества. Самым печальным исходом было прогорание клапанов и агрегат требовал капитального ремонта в этих случаях намного чаще, чем 2103.
Модификации[ | ]
ВАЗ-21011/21013 Милицейская «копейка» с гербом СССР на выставке в Тарту, июль 2014 года «Лимузин» ВАЗ-2101. Куба
| В этом разделе не хватает ссылок на источники информации.
Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 27 марта 2021 года |
Массовые:

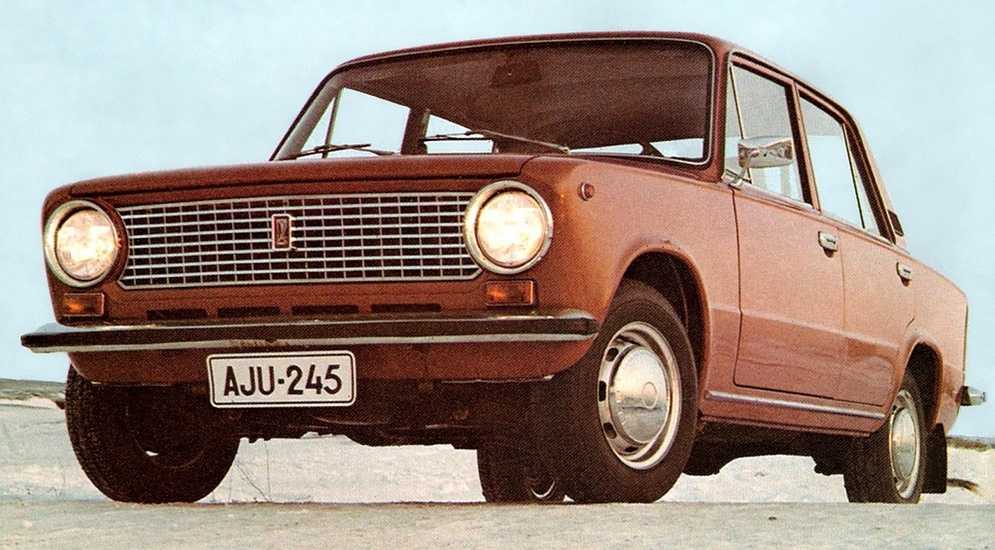

- ВАЗ-2101 «Жигули» — первоначальный вариант, двигатель 1,2 л. (1970—1983);
- ВАЗ-21011 «Жигули-1300/Lada-1300» — так называемая «ноль одиннадцатая» — основные изменения пришлись на модификацию кузова. Эти автомобили оснащали иной решёткой радиатора с более частыми вертикальными прутьями, в нижней части панели передка появились четыре дополнительных прорези, для лучшего воздухопритока к радиатору системы охлаждения (они были на 2101 поздних выпусков). Бамперы лишились «клыков» и получили взамен по периметру резиновые накладки. На стойках кузова ВАЗ-21011 сзади стали располагать отверстия специальной вытяжной вентиляции салона, которые прикрывали оригинальными решётками. Сзади, отражатели переместились на ставшие плоскими задние фонари, появился фонарь заднего хода (на 2101 он был под задним бампером и устанавливался только с 1976 года). Салон получил более удобные по форме передние сиденья и несколько изменённые органы управления, а также пепельницы, из задних подлокотников перенесённые непосредственно на панели дверей. Гофрированные серебристые вставки на приборной панели уступили место вставкам «под дерево», изменились декоративные «клетки» на самой панели (с 21 мелкой до 9 крупных, с 1976 года крупную «клетку» получила и панель 2101), спидометр получил чёрную подложку вместо белой, а руль лишился хромированного кольца и получил надпись «ВАЗ», расположенную посередине ступицы (на руле 2101 она была смещена вправо). В дополнение к этому модификация получила более мощный 69-сильный двигатель рабочим объёмом 1,3 л (1974—1983);
- ВАЗ-21013 «Жигули-1200s/Lada-1200s» — отличается от ВАЗ-21011 двигателем ВАЗ-2101 меньшей мощности (рабочий объём 1,2 л.) (1977—1988).
Праворульные:
Для экспорта в страны с левосторонним движением Волжский автозавод освоил выпуск двух версий «Жигулей» — ВАЗ-21012 иВАЗ-21014 (на базе ВАЗ-2101 и ВАЗ-21011). Они отличались усиленной пружиной подвески правого переднего колеса, так как при переносе органов управления на правую сторону распределение массы машины оказывалось неравномерным. Годы производства: 1974—1982.
Малосерийные:
- ВАЗ-21015 «Карат» — модификация для спецслужб, оборудованная двигателем ВАЗ-2106, дополнительным бензобаком, пружинами задней подвески от ВАЗ-2102, точками для установки спецоборудования.
- ВАЗ-21018 — роторный двигатель ВАЗ-311 (односекционный), 70 л. с.;
- ВАЗ-21019 — роторный двигатель ВАЗ-411 (двухсекционный), 120 л. с.;
- ВАЗ-2101 пикап — вариант с кузовом пикап, имевший грузоподъёмность 250—300 кг
Специальные:
- ВАЗ-2101-94 — данная модификация представляла собой ВАЗ-2101, укомплектованный двигателем рабочим объёмом 1,5 л от ВАЗ-2103. Автомобиль в первую очередь предназначался для милиции и спецслужб.
- ВАЗ-21016 — кузов ВАЗ-2101 с 1,3 л двигателем ВАЗ-21011.
Экспортный вариант автомобиля назывался Lada 1200. Свыше 57 тыс. автомобилей было отправлено в страны Социалистического содружества — ГДР, Чехословакию, Болгарию, Венгрию и Югославию. Вскоре «Лады» появились на дорогах ФРГ, Франции, Великобритании, Австрии, Швейцарии, Финляндии, Швеции, Египта и Нигерии.
Производство автомобилей ВАЗ-2101 и ВАЗ-21011 было прекращено в 1983 году, в связи с увеличением производства новой модели ВАЗ-2105. Далее стали изготавливать только модификацию ВАЗ-21013, производство которой завершилось в 1988 году.
На базе ВАЗ-2101 был создан также универсал ВАЗ-2102. Автомобиль ВАЗ-2101 стал родоначальником целого семейства машин, называемого «классика». На Кубе практически на полупромышленной основе выпускаются «лимузины» ВАЗ-2101, широко используемые как маршрутные такси.
Вместо сердца: история жигулевского мотора от ВАЗ-2101 до наших дней
Говоря о двигателях родом из 70-х, первым делом приходит на ум сама «классика» — ВАЗ-2104, 05 и 07. Но последние партии этих моделей давно реализованы. Что же остается?
Последние носители двигателей первого поколения — это «родственники» Lada 4×4 и Chevrolet Niva. Но первая, по предварительным данным, при обновлении получит дефорсированный до 90 л.с. мотор от «Приоры», а вторая при смене поколения обзаведется 135-сильным двигателем под маркой Peugeot-Citroen.
Наконечник «копья»
Принято считать, что автомобиль ВАЗ-2101 — это локализованный в Советском Союзе Fiat 124, однако дело обстоит не совсем так. Автомобили внешне очень похожие, но в конструкцию было внесено более 800 ключевых изменений, прежде чем «фиатик» стал «копейкой». И, пожалуй, главное, что произошло на этом пути, — смена двигателя. По настоянию вазовцев двигатель Fiat-124, имевший довольно архаичную даже по тем временам конструкцию с нижним расположением распредвала, был превращен в верхневальный.
Кроме того, при сохранении рабочего объема в 1.2 литра диаметр цилиндра вырос с 73 до 76 мм, а ход поршня уменьшился с 71,5 до 66 мм, в результате чего мотор из длинноходного превратился в короткоходный, а значит, стал более оборотистым и «приемистым». Поднять обороты позволил именно переезд распредвала вверх — мотор стал чуть более шумным, но зато и более компактным, простым, экономичным.
По одной из версий Fiat произвел эту метаморфозу силами дочернего итальянского тюнинг-центра, по другой — в содружестве со специалистами самого ВАЗа. Как бы там ни было, а мотор получился. Если сравнивать по мощности, то принципиально выше она не стала, но если верить одной из вазовских легенд, в совокупности характеристики этого мотора так понравились итальянцам (приемистость, экономичность, простота конструкции, ремонтопригодность, ресурс), что получившееся решение они очень быстро стали тиражировать на своей продукции.
Легенда легендой, а уже следующий после «сто двадцать четвертого» Fiat 131 имел двигатель с верхним расположением распредвала, то есть схему, впервые примененную «Фиатом» на советской «копейке» и сейчас ставшую общепринятой. Ну а мотор ВАЗ-2101 вкупе с усовершенствованной трансмиссией (увеличенное сцепление, доработанные синхронизаторы, измененный кардан, новый задний мост), усиленной передней подвеской и полностью замененной задней, более жестким кузовом, а также рядом других «адаптационных» мер послужил основой первой вазовской модели и заложил архитектуру модельного ряда «Жигулей» на многие годы вперед.
Эволюция
Что бы ни говорили сейчас о вазовской «классике» (впрочем, о покойниках либо хорошо. ну вы знаете), но в 70-80 годы прошлого века «Жигули» были автомобилем мечты, наголову превосходя всё, что выпускал тогда отечественный автопром. И во многом это произошло именно благодаря тому первому двигателю.
Самой главной его «фишкой» были широкие возможности модернизации, причем недорогими методами — долгие годы инженеры могли получать новые модификации, не изменяя основную константу, расстояние между центрами цилиндров (для всех «классических» моторов оно равно 95 мм) и играя, по сути, лишь с диаметром цилиндра и ходом поршня. Давайте взглянем на основные стадии развития бензинового (на основе ВАЗ-2101 были созданы и дизельные варианты, но они — тема отдельного рассказа) «копеечного» двигателя.
Типовые неисправности мотора
В отличие от эталона, двигатель 21011 спроектирован под среднее октановое число, бензин А-76 как на моторе 2101 использовать не рекомендуется. При обрыве приводной цепи ГРМ поршень стандартно гнет клапана, что является общей проблемой для ДВС АвтоВАЗа, за редким исключением (например, 2105). Основными неисправностями являются:
| Поломка | Причина | Устранение |
| Дым сизого цвета | порыв прокладок ГБЦ, клапанных сальников или втулок износ колец | замена уплотнений, колец и расходников |
| Перегрев ДВС | поломка термостата либо вентилятора | установка нового навесного оборудования |
| Расход масла увеличивается | выработка поршней/цилиндров, протечки в клапанных крышках | установка следующего ремонтного размера поршней и колец, замена прокладок |
| Стук | вкладыши шатунов, подшипники кривошипа, увеличение зазора клапанов | замена расходников после диагностики |
В принципе простая для сегодняшнего уровня развития ДВС схема двигателя облегчает самостоятельное обслуживание модели привода 21011. В инструкции изготовителем четко указано, какое масло рекомендовано эксплуатировать, приведено описание параметров ДВС.
Технические характеристики
Двигатель «2101» — родоначальника для всех моделей — карбюраторный. Распредвал имеет верхнее расположение. Привод механизма газораспределения цепной. Ресурс мотора более 18 тысяч километров. Собранный двигатель совместно со сцеплением и КПП крепится к передней и задней поперечинам через три амортизационные опоры. Сцепление сухое постоянно замкнутое, однодисковое. Подвеска независимая с пружиной и амортизатором телескопического типа.
Технические характеристики
| Силовой агрегат | |
| Модель двигателя | 2101 |
| Диаметр цилиндра и ход поршня, мм | 76х66 |
| Рабочий объем, л | 1,2 |
| Степень сжатия | 8,5 |
| Номинальная мощность, л/с | 58,7 |
| Максимальный крутящий момент, кгс/м | 8,7 |
| Порядок работы цилиндров | 1–3–4–2 |
| Трансмиссия | |
| Сцепление | однодисковое с центральной нажимной пружиной |
| КПП ВАЗ 2101 | механическая, трехходовая, четырехступенчатая |
| Карданная передача | два вала с промежуточной эластичной опорой |
| Главная передача | коническая, гипоидная |
| Ходовая часть | |
| Подвеска передних колес | независимая, на поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости |
| Подвеска задних колес | зависимая, жесткая балка, связанная с кузовом одной поперечной и четырьмя продольными штангами, с цилиндрическими пружинами и с гидравлическими телескопическими амортизаторами |
| Колеса | дисковые штампованные |
| Рулевое управление | |
| Редуктор рулевого механизма | глобоидальный червяк с двухгребневым роликом |
| передаточное число | 16,4 |
| Рулевой привод | трехзвенный, состоит из одной средней и двух боковых симметричных тяг, сошки, маятникового рычага и поворотных рычагов |
| Тормозная система | |
| Передние тормоза | дисковые |
| Задние тормоза | барабанные с самоцентрирующимися колодками и регулятором давления задних тормозов |
| Привод рабочих тормозов | ножной гидравлический, двухконтурный |
| Стояночный тормоз | ручной, с тросовым приводом на колодки задних тормозов |
| Эксплуатационные данные | |
| Объем бензобака «ВАЗ 2101», л | 39 |
| Расход топлива «2101» в городе | 9.4 л/100 км |
| Расход топлива на шоссе | 6.9 л/100 км |
| Время разгона (0-100 км/ч) | 22 сек. |
| Клиренс, мм | 170 |
| Снаряженная масса автомобиля | 955 кг |
| Размер шин | 155 SR13 |
| Радиус поворота, м | 5.6 |
| Масса снаряженная, кг | 1355 |
Модификации
- 2101 — Базовая модель. Четыре двери. «Седан». В очень малом количестве выпускался как «лимузин» и «пикап».Мощность 58,7 л/с.
- 2102 — «Универсал». Выпуск с 1971г. по 1985г. Для перевозки грузов и пассажиров. Пружины и амортизаторы подвески усилены.Заднее сиденье откидное для увеличения багажного отделения. Низкий уровень наружной стенки багажника облегчил погрузку и загрузку. Мощность 62 л/с.
- 2103 — интерпретация «копейки». 1972г. — 2005г (Экспортный вариант «Лада 1500»).Салон и багажник «люкс». Мощность 77 л/с.
- 2105 — Модель положила начало вазовским машинам второго поколения. Модернизирован экстерьер и интерьер. Впервые привод ГРМ ременной. Обогрев заднего окна и обдув стёкол дверей. КПП пятиступенчатая. 1983г. — 2010г. 75 л/с.
ВАЗ классика – что это за машины?
По ширине и колесной базе ВАЗ классика – это один из самых меньших представителей субкомпактного городского класса B. Места в салоне здесь меньше, чем в любой переднеприводной Ладе, но все же «Жигули» просторнее машин супермини А-класса (таких как Део Матиз или Ока).
Все модели «классики» — это, по сути, версии одного и того же автомобиля с небольшими изменениями, в основном по внешнему виду и интерьеру. Структура кузова, за годы производства, абсолютно не изменилась – безопасность автомобиля осталась на уровне, середины 20 века.
Технология изготовления и качество материалов тоже мало изменились, поэтому кузова «Жигулей», даже последних версий, отличаются крайне низкой коррозионной стойкостью. Единственный способ защитить «классику» от ржавчины – это не эксплуатировать ее зимой. В противном случае, «Жигули» ржавеют буквально на глазах.
По современным меркам, интерьер «Жигулей», назвать комфортным можно только с большой натяжкой. Об эргономике на ВАЗе в то время не задумывались, поэтому поездки на «классике» дольше одного часа, могут вызывать усталость. Однако, салон первых версий имел свою фишку – он позволял трансформироваться в практически ровную кровать, поэтому в машине было достаточно удобно ночевать. Окончательно, эту возможность убрали на «семерке», когда подголовники стали несъемной частью спинки водительского кресла.
Даже в кузове седан, багажник здесь весьма вместительный – 350л. Однако, верхняя загрузка и высокий борт, снижают его практичность, не позволяя загружать в него крупногабаритные предметы.
Эксплуатационные параметры мотора 21011
Классическая модернизация ДВС 2101 увеличила объемы сжигания топливной смеси при одновременном снижении хода поршня. Расход топлива изменился в большую сторону незначительно, зато мотор стал «приемистым». Основные технические характеристики варианта 21011 имеют следующий вид:
| Изготовитель | АвтоВАЗ |
| Марка ДВС | 21011 |
| Годы производства | 1974 – 2006 |
| Объем | 1294 см 3 (1,3 л) |
| Мощность | 50,7 кВт (69 л. с.) |
| Крутящий момент | 94,3 Нм (3400 об/мин) |
| Вес | 114 кг |
| Степень сжатия | 8,8 |
| Питание | карбюратор Озон ДААЗ 2105 |
| Тип мотора | рядный, верхневальный |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 2 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | «длинные» перегородки |
| Выпускной коллектор | «паук», схема 4/2/1 |
| Распредвал | верхнее расположение внутри ГБЦ |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | А класс – 79 – 79,01 мм
B класс – 79,01 – 79,02 мм С класс – 79,02 – 79,03 мм D класс – 79,03 – 79,04 мм Е класс – 79,04 – 79,05 мм |
| Поршни | 79 мм |
| Кольца | не симметричные, без покрытия |
| Диаметр поршня | А класс –78,94 – 78,95 мм
В класс – 78,95 – 78,96 мм С класс – 78,96 – 78,97 мм D класс – 78,97 – 78,98 мм Е класс – 78,98 – 78,99 мм |
| Коленвал | чугун ВК, короткий радиус кривошипа |
| Количество коренных подшипников | 5 |
| Ход поршня | 66 мм |
| Горючее | АИ-93 |
| Нормативы экологии | Евро-2 |
| Расход топлива | трасса – 8 л/100 км
смешанный цикл 9,5 л/100 км город – 11 л/100 км |
| Расход масла | максимум 0,7 л/1000 км |
| Моторное масло для 21011 | 5W-50 и 10W-40 |
| Объем моторного масла | 3,75 л |
| Рабочая температура | 80° |
| Ресурс мотора | заявленный 125000 км
реальный 200000 км |
| Регулировка клапанов | гайки |
| Система охлаждения | принудительная, антифриз/тосол |
| Количество ОЖ | 9,75 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на 21011 | А-17-ДВ |
| Зазор между электродами свечи | 0,5 – 0,6 мм |
| Цепь ГРМ | 114 звеньев, двухрядная |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | переключение сезонной температуры, картонный картридж с предочистителем |
| Масляный фильтр | оптимально Mann W914/2 |
| Маховик | Вес 0,62 кг, 129 зуба, 6 посадочных отверстий без смещения, диаметр наружный 27,75 мм, внутренний 25,67 мм |
| Болты крепления маховика | М10/1,25 мм, общая длина 23,5 мм |
| Маслосъемные колпачки | рекомендованы заводом от фирм Corteco либо Хорс |
| Компрессия | 10 – 14 бар, перепад давления в соседних цилиндрах не более 1 бара |
| Температура масла | 80°С |
| Температура срабатывания термостата | 80 – 84°С |
| Обороты ХХ | 850 – 950 мин -1 |
| Усилие затягивания резьбовых соединений | свеча – 37,24 Нм
маховик – 83,3 Нм болт сцепления – 29,4 Нм крышка подшипника – 80,36 Нм (коренной) и 50,96 (шатунный) головка цилиндров – две стадии 39,2 Нм, 112,7 Нм |
Руководство завода производителя включило в комплектацию 21011 карбюратор Озон, дополнительно повысив характеристики этого мотора.
Другие доработки двигателя: впуск и выпуск
Если учесть рекомендации специалистов, чтобы двигатель получился оборотистым, не следует стремиться увеличить его объем больше отметки 1.6 л. Увеличение объема выше этого показателя будет означать, что двигатель «тяжелеет» и менее интенсивно раскручивается.
Следующим шагом будет модернизация выпускных каналов и клапанов. Каналы полируются, а клапана можно даже заменить. Например, подбирается подходящий вариант (можно и от иномарки), после чего стержни клапана обрабатываются под размеры для мотора ВАЗ.
Параллельно обрабатывать следует и тарелки клапанов
Важно подогнать все клапана по весу. Отдельно стоит подойти к вопросу установки распредвала
Чтобы двигатель хорошо тянул с «низов» и на высоких оборотах, оптимально подбирать распредвал, который обеспечивает высокий подъем клапана. Параллельно необходима и разрезная шестерня для точной подстройки фаз газораспределения.
Техобслуживание – регламент
Типовое устройство ДВС обеспечивает стандартные для семейства моторов АвтоВАЗ сроки замены расходников и операций обслуживания, поэтому мотор 21011 имеет следующий регламент ТО:
| Объект техобслуживания | Время или пробег (что наступает раньше) |
| Ремень ГРМ | замена через 100000 км |
| Батарея АКБ | 1 год/20000 |
| Зазор в клапане | 2 года/20000 |
| Вентиляция картера | 2 года/20000 |
| Ремни, приводящие в действие навесное оборудование | 2 года/20000 |
| Топливопровод и крышка бака | 2 года/40000 |
| Масло моторное | 1 год/10000 |
| Фильтр масляный | 1год/10000 |
| Фильтр воздушный | 1 – 2 года/40000 |
| Фильтр топливный | 4 года/40000 |
| Фитинги и шланги обогрева/охлаждения | 2 года/40000 |
| Жидкость охлаждающая | 2 года/40000 |
| Датчик кислородный | 100000 |
| Свеча зажигания | 1 – 2 года/20000 |
| Коллектор выпускной | 1 год |
Мануал по обслуживанию 21011
Подвески
Ходовая часть ВАЗ 21011 в модернизации не нуждалась. Модель ВАЗ 2101 в течение двух зимних сезонов эксплуатировалась на российских дорогах, при этом серьезных недостатков отмечено не было. Увеличили на 3 сантиметра дорожный просвет и на этом усовершенствования ходовых характеристик закончились.
Передняя подвеска рычажной конструкции – независимая. Рычаги штампованные, крепятся к поперечной балке на сайлент-блоках. Соединение рычагов с цапфой осуществляется посредством шаровых опор, верхней и нижней. Амортизационные функции обеспечиваются стальными спиральными пружинами, совмещенными с гидравлическими амортизаторами двойного действия. Подвеска оснащается поперечной штангой, нивелирующей колебания.
Задняя подвеска маятниковой конструкции – зависимая, с балкой поперечной устойчивости. Амортизация производится за счет усиленных спиральных пружин, работающих вкупе с гидравлическими амортизаторами. Ограничителей раскачивания в вертикальной плоскости нет, подвеска оснащена резиновыми буферами.
Вскоре у автомобиля ВАЗ 21011 появилось новое имя – «LADA 1300», под этой маркой машина шла на экспорт. Одновременно создали еще одну модификацию – «милицейскую». Это ВАЗ 21016, на который устанавливался двигатель 2103-й серии. Мощность силовой установки автомобиля для стражей порядка составляла 77 л.с., причем эти параметры были задокументированы по ГОСТу.
Чем модели отличаются?
Различий между бюджетным и люксовым седанами всё-таки гораздо больше, чем может показаться на первый взгляд.
- За счёт большей мощности и усовершенствованной трансмиссии, модификации «шестёрки» с 1,45-л и 1,57-л моторами заметно превосходят «копейку» по динамике и проходимости. Модификации с 1,3-л двигателем этими преимуществами, естественно, не обладают.
- На ВАЗ-2106 ижевского производства стоит инжекторный двигатель ВАЗ-21067 мощность. 73 л.с., гораздо более лёгкий в обслуживании, чем моторы ранних модификаций, и с меньшим расходом горючего.
- Главное преимущество салона «шестёрки» перед «копейкой» — улучшенная тепло- и шумоизоляция.
- Отделка-люкс интерьера ВАЗ-2106 наивысшего качества в машинах ранних выпусков. С течением лет дизайн постепенно упрощался и удешевлялся, поэтому уже машины конца 1980-х гг. по этому параметру не так уж и превосходят «копейку».
- При близком сходстве конструкций, качество изготовления кузова у ВАЗ-2101, в среднем, лучше, чем у ВАЗ-2106. Наилучшие «шестёрочные» кузова у доперестроечных выпусков, после чего начинается постепенное падение качества. Машины 1990-х годов имеют наихудшее качество кузова, «шестёрки» ижевского производства начала 2000-х вновь показывают его улучшение.
- По доступности запчастей и ремонтопригодности ВАЗ-2106 сегодня превосходит ВАЗ-2101, в т.ч. за счёт частичной унификации с более молодыми моделями семейства (например, 2105 и 2107), которые выпускались вплоть до 2010-х годов. Поэтому для «шестёрок» всё ещё доступны агрегаты и запчасти российского производства, отличающиеся несколько лучшим качеством. «Копейки» поддерживаются, в основном, за счёт китайских запчастей.
