Всем привет!Прошло немало времени с момента публикации записи “о индикации уровня топлива в классических москвичах.”. Датчик в бак я купил, на приборе от ваз 2106 с отломанной стрелкой проверил работу — таки да подходит всё! =) потом искал целый прибор за недорого. и таки нашел его. купил кажется за 30 грн. домой пришел, разобрал, корпус выкинул — он мне не нужен. снова подключил и ещё раз убедился что всё работает и болтанки уже не будет. и начал думать как подогнать датчик от волги под бак москвича. гугл посоветовал херануть на глаз и на тот же глаз укоротить штангу поплавка, а потом долго и нудно ставить в бак и заливать-сливать бензин. ну либо не резать штангу а гнуть. меня этот подход вобще не устроил — ставить-снимать и заливать-сливать это капец как муторно. это всё-равно что рис китайскими палочками перекладывать — интересно, забавно, но не для ленивых. потому я решил сделать макет. макет сваял, отметил на нем границы измерений родного прибора и волговского. посмотрел, покрутил и понял что мои знания геометрии тут не помогут — максимальный угол между крайними положениями поплавка разный. углы штанги поплавка в верхнем и нижнем положении относительно оси вращения разные. ось вращения штанги поплавка тоже на разной высоте относительно привалочной плоскости прибора. потому я решил мозг себе не выносить и теоретическими расчетами не заниматься. потому недолго думая коцнул штангу поплавка волговского прибора в месте изгиба. покрутил, поприкладывал и понял что без надежной фиксации делать нечего. мозг мой и так был уставший и я решил с этими всеми мыслями переспать — утро вечера мудренее. и тут переезд на другую квартиру, все комплектующие каким-то чудом оказались в разных пакетах/коробках/мешках, потом “акклиматизация” на новом месте и в течении долгого времени я не мог найти вазовский прибор. к тому же не до того было — я люксом занялся вплотную… вобщем тут куча отмазок =) и фотки кстати тоже потерялись, но то ничего страшного — я заново нафоткал и в принципе будет всё понятно.вобщем позавчера был очень хороший день — полез я на шкаф за коробкой в которой лежат запчасти от моей модели Мерса DTM который нужно было собирать покупая журналы с запчастями и вот оно счастье! поплавки, крючки, блесны и прочие причандалы для рыбалки которые я искал с момента переезда и заветный прибор уровня топлива от 2106! и вот сегодня выдалось немного свободного времени и я занялся этим вопросом.заблаговременно была найдена в гараже хреновина от ЦЗ которая тяги соединяет. макет был готов. макет — кусок двп прикрученный к бруску. брусок — привалочная плоскость и ориентир для определения граничных уровней — опускаем поплавок датчика, отмечаем самую нижнюю точку — это нижний уровень. проводим линию через эту точку параллельно уровню бруска. теперь наглядно видим нижний уровень. с верхним тоже самое только верхняя точка это нижняя точка поплавка в верхнем положении. я уже подзабыл чё я там калякал потому сначала прикрутил родной датчик и проверил уровни для него.

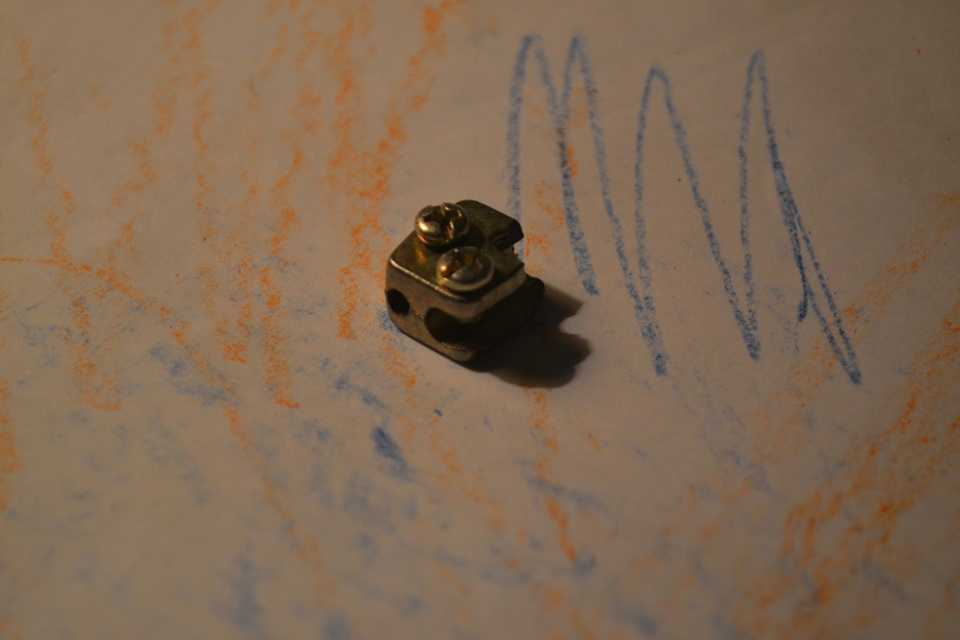

эти уровни — эталон для дальнейших манипуляций с волговским датчиком. дальше я решил напролом — тупо прикрутить поплавок по нижнему уровню и посмотреть что будет с верхним. прикрутил с помощью соединителя тяг вот такого только целого.

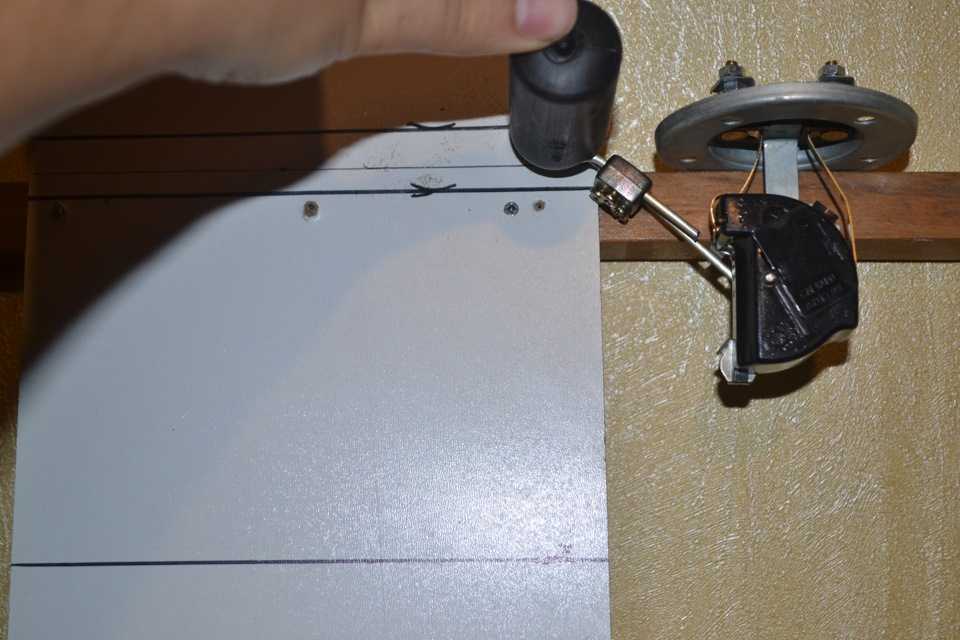

выставил нижний уровень

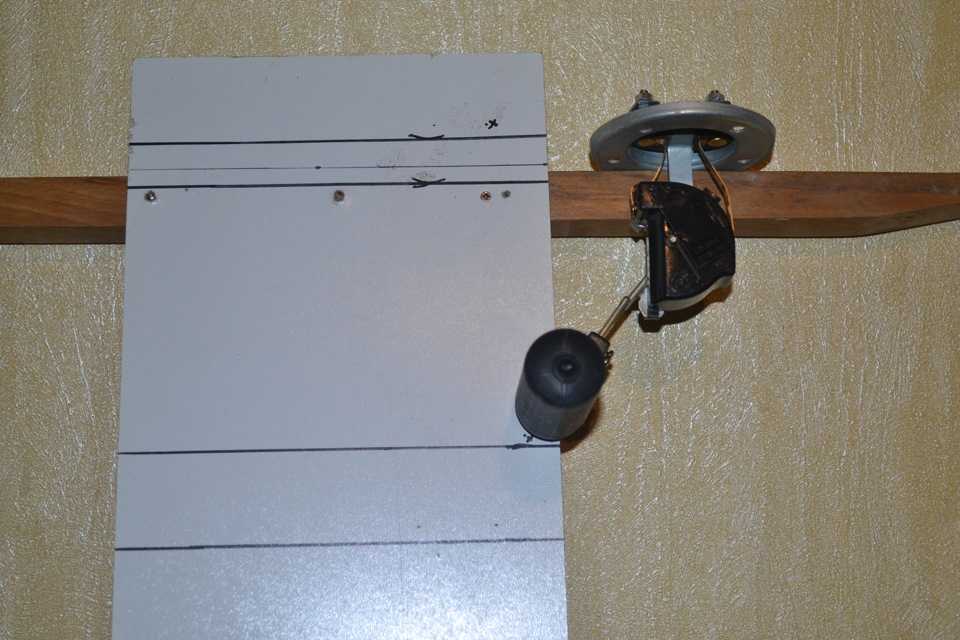

с первого раза в точку! всё срослось отлично! на самом деле поплавок на предидущих двух фоках стоит четко по линии если смотреть параллельно поплавку. на фото угол чуть другой и зазор от поплавка до макета дают такую разбежность. переходим от проектирования к лабораторным испытаниям =) берем блок питания 12В, немного проводов и собираем всё по схеме — на прибор +12В, масса и выход на датчик. на датчик массу и провод с прибора. лампочку решил пока не трогать. БП в розетку, пошевелил поплавком — работает. теперь коменты под фото.

Указатель уровня топлива (типа УБ-193) работает совместно с датчиком БМ-892 (891), установленным в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Указатель уровня топлива УБ-193

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь лампы сигнализатора, когда в баке остается 4-6,5 литров топлива.

Электронный показатель уровня горючего

Датчик указателя уровня топлива – один из главных контролирующих органов автомобиля. С его помощью автомобилист получает информацию, которая выводится на переднюю панель приборов, о наличии топлива в баке. В основе этого механизма – резистор с подвижным контактом (крайние значения сопротивления – 50-300 Ом), который меняет свое состояние во время колебания поплавка:

Если меняется количество бензина, поплавок двигается и меняет сопротивление резистора;
Как только объем горючего достигает наименьшей цифры, происходит замыкание контакта, а он уведомляет водителя об этом. Обычно сигнал выводится на цифровой датчик уровня топлива. Лампочка загорается, когда в ёмкости остаётся 5-6 л. горючего.

Резистор датчика уровня топлива

Если вы заметили, что устройство отображает неверную информацию или вовсе отсутствует реакция на смену количества бензина, нужно его демонтировать, проверить состояние, и если обнаружены неисправности в системе – сменить на новый.

В транспортных средствах советского производства ВАЗ, контролирующий прибор располагается непосредственно в баке. Для того, чтобы сэкономить место, он устанавливается вместе с топливным насосом. Поэтому, если вам нужно сменить ДУТ (датчик уровня топлива), то придётся демонтировать и топливозаборник. Прежде всего, чтобы получить доступ к прибору, нужно убрать заднее сидение и снять специальный люк.

Датчик уровня топлива в сборе с топливным насосом

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
датчик бензина – потенциометр (иначе – реостат) рычажного типа;
стрелка указателя со шкалой;
соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
При перемещении поплавка с рычагом сопротивление потенциометра меняется.
Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Источник

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106; 2 — генераторная установка «шестерки»; 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения; 4 — замок; 5 — пластиковый модуль с предохранительными элементами; 6 — контрольный световой индикатор, определяющий заряд АКБ; 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

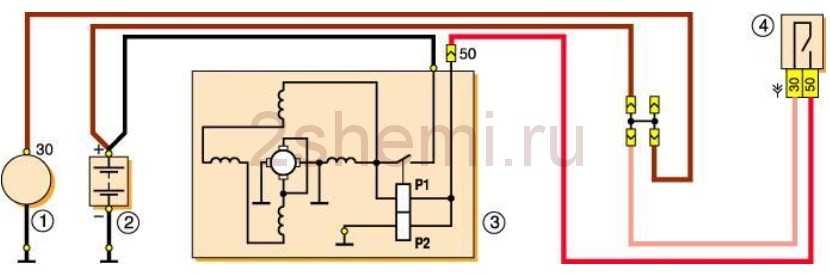

1 — стартерное устройство автомобиля; 2 — АКБ; 3 — генераторная установка; 4 — замок зажигания.

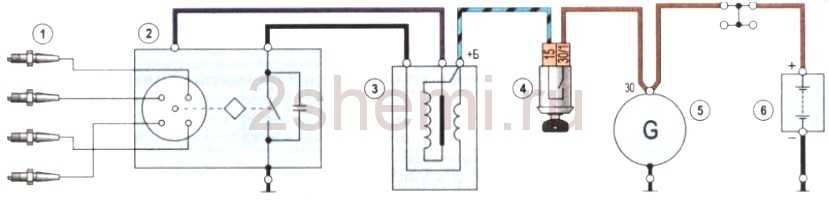

1 — свечи зажигания; 2 — распределитель; 3 — выключатель зажигания; 4 — катушка; 5 — коммутатор; 6 — генератор; 7 — АКБ.

Электросхема управления клапаном карбюратора

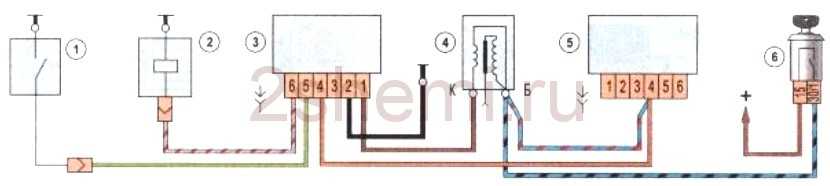

1 — концевое переключательное устройство карбюраторного агрегата; 2 — непосредственно сам клапан двигателя; 3 — модуль, использующийся для управления карбюраторным узлом; 4 — катушка зажигания; 5 — коммутаторное устройство; 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

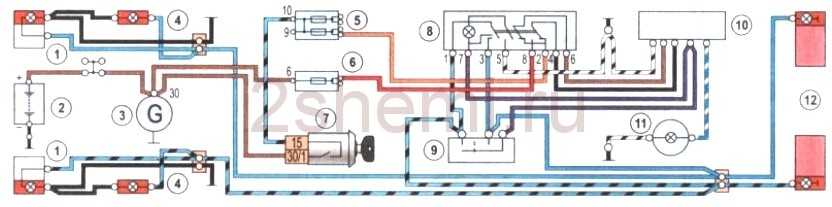

1 — световые устройства поворотных огней, установленные в передних оптических приборах; 2 — АКБ VAZ-2106; 3 — генераторный узел авто; 4 — боковые поворотные огни, расположенные на передних крыльях; 5 — главный монтажный модуль с предохранительными элементами; 6 — вспомогательный управляющий блок с предохранительными устройствами; 7 — замок зажигания; 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли; 9 — переключательное устройство для активации и отключения поворотных огней; 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки; 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней; 12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

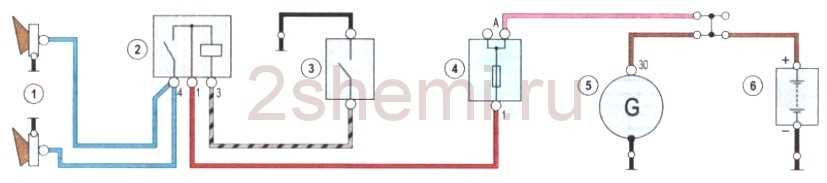

1 — звуковые устройства, использующиеся для воспроизведения импульсов; 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения; 3 — переключатель звуковых импульсов; 4 — монтажный модуль с предохранительными элементами; 5 — генераторная установка ВАЗ 2106; 6 — АКБ.

Схема включения элеткростеклоподъемников

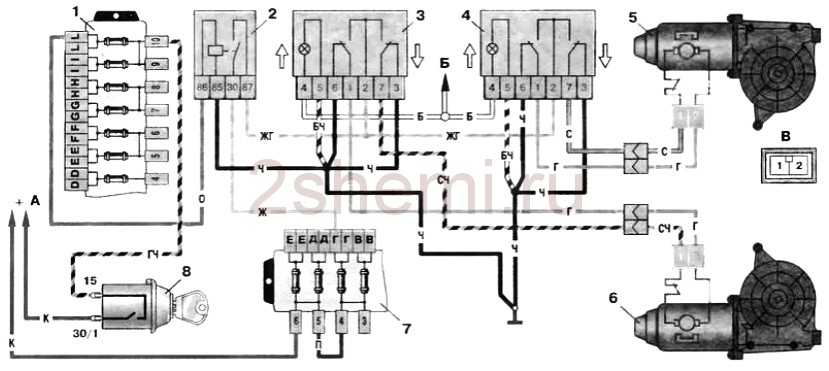

1 — главный предохранительный модуль; 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников; 3 — переключательное устройство электростеклоподъемника, установленного на левой двери; 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди; 5 — электродвигатель левого подъемника стекла; 6 — вспомогательный модуль с предохранительными элементами; 7 — замок зажигания.

Схема системы охлаждения двигателя

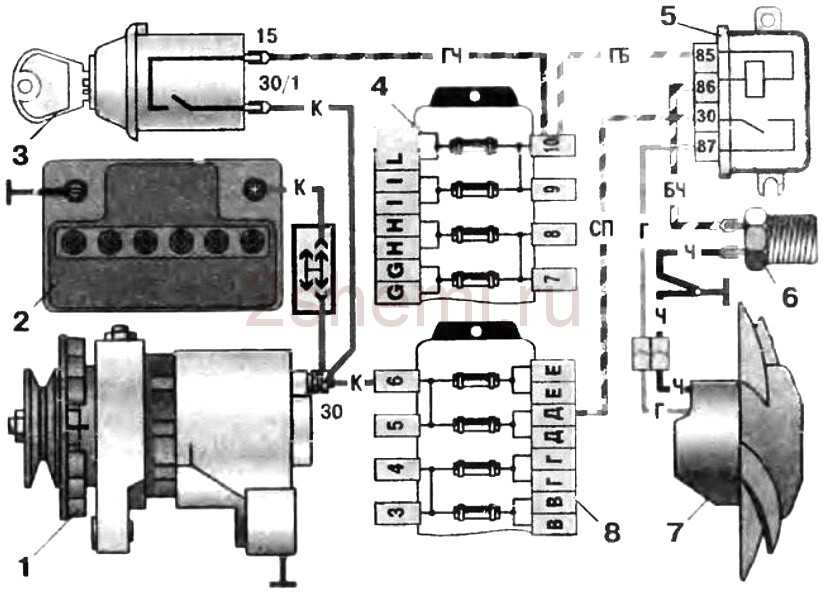

1 — генераторный узел, установлен под капотом; 2 — АКБ; 3 — переключатель зажигания или замок; 4 — главный модуль с предохранительными элементами; 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата; 6 — контроллер активации вентилирующего устройства; 7 — непосредственно сам вентилятор; 8 — вспомогательный предохранительный модуль.

Схема подключения

Стрелка указателя или часто падает на O

Датчик поврежден (разрывы гибкой шины, обмотка резистора, утечка поплавка. он тонет и имитирует пустой бак) или индикатор уровня топлива

При включенном зажигании отсоедините провод от разъема датчика I (подключите провод к разъему манометра к штепсельной вилке) и соедините конец провода с землей. Если стрелка отклоняется, датчик неисправен. Замените датчик. Если стрелка не отклоняется, проверьте топливный манометр. Для этого снимите панель приборов и, включив зажигание, подключите вилку 8 к земле. Если прибор находится в хорошем состоянии, иглу необходимо отклонить до конца шкалы. Исправьте поврежденный индекс. Восстановите поплавок. Замените его полыми предметами подходящего размера, изготовленными из бензиноустойчивого материала

Стрелки указателя постоянно находятся на отметке 4/4. Индикатор уровня топлива поврежден

Проверьте правильность указателя, отсоединив розовый провод от указателя до вилки датчика. В этом случае, когда зажигание включено, стрелка должна быть напротив метки 0. Если стрелка не отклоняется, указатель поврежден и его следует заменить

Контрольная лампа запаса топлива не загорается

Лампа горит, окисляется и контакты датчика не закрываются. Провод прерван между датчиком и указателем (провод, ведущий к контрольной лампе запаса топлива, подключен к вилке датчика датчика XV)

Снимите панель приборов и замените выдутую лампу. Используя переносную лампу, проверьте надежность контакта и целостность провода между датчиком и топливным манометром. Проверьте переключатель прибора

Устройство и принцип работы

Конструктивно датчик объединен с трубкой заборника топлива на общем фланце, который через герметизирующую прокладку на шести шпильках крепится к установочному отверстию бензобака. На всех машинах жигулевской «классики» бак размещается в вертикальном положении возле заднего правого крыла. Доступ — изнутри багажника, отогнув защитную пластиковую накладку.

Устройство ДУТ простое. Он выполнен на основе реостата, подвижный контакт которого приводится в действие рычагом, на конце которого имеется поплавок. Пластмассовый корпус открытого типа находится непосредственно на трубке топливозаборника.

Дополнительно к переменному сопротивлению в том же корпусе имеется упругий контакт, также связанный с качающимся рычагом. Он замыкается, если остаток бензина в баке становится менее 4–6.5 литров, и включает контрольную лампочку резерва на приборе.

Схема подключения датчика видна на рисунке:

Имеется три контакта, один из которых (черный) крепится винтовым соединением на «массу» машины. Два других выведены на клеммные разъемы: провод розового цвета служит для передачи сигнала на стрелочную часть прибора с реостата, а второй провод (в большинстве схем — серый с красным) отвечает за цепь сигнализатора контрольной лампы.

Ремонт своими руками

Если датчик оборудован пористым компонентом, то для его смены имеется несколько вариантов:

Можно демонтировать его из гнезда фиксатора и установить новый, закрепив его.
Либо произвести замену самого поплавка вместе со штангой.

Второй вариант более предпочтительный, поскольку прост в реализации. При загрязнении поверхности полосы на шкале реостата производится очистка элемента.

Процедура очистки выполняется исключительно ватой либо мягкой тканью, заранее обработанной спиртом. Использование жестких материй или других изделий не допускается. Это приведет к повреждению рабочего слоя шкалы, он достаточно тонкий, поэтому можно спровоцировать поломку реостата. Ремонту элемент не подлежит, придется его менять.

Если от контроллера оторвались контакты электроцепи, их надо аккуратно припаять обратно либо соединить в месте повреждения. Пластины, обладающие механическими повреждениями (трещины, излом), ремонту не подлежат, только меняются. Если датчик выдает некорректные показания, то исправить проблему можно путем регулировки угла на так называемой штанге. Этот элемент предназначен для фиксации поплавка. Чтобы получить точные показания, угол выгибается в разные стороны.

Схема подключения

Стрелка указателя или часто падает на O

Стрелки указателя постоянно находятся на отметке 4/4. Индикатор уровня топлива поврежден

Контрольная лампа запаса топлива не загорается

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера. 2. — Сенсор массового расхода воздуха. 3. — Сенсор температуры охлаждающей жидкости. 4. — Сенсор положения коленчатого вала. 5. — Сенсор положения дроссельной заслонки. 6. — Сенсор концентрации кислорода. 7. — Сенсор скорости. 8. — Модуль зажигания. 9. — Электромагнитный клапан продувки адсорбера. 10. — Реле электровентилятора. 11. — Реле электробензонасоса. 12. — Основное реле. 13. — Предохранитель, защищающий силовую цепь реле электробензонасоса. 14. — Предохранитель, защищающий силовые цепи главного реле. 15. — Плавкая вставка. 16 — Предохранитель, защищающий цепь постоянного питания контроллера. 17. — Диод. 18. — Регулятор холостого хода. 19. — Форсунки. Х1. — Колодка диагностики. Х2. — Колодка соединения с системой электрооборудования автомобиля.
