Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла

Признаки и возможные причины

Приведем наиболее распространенные признаки, которые свидетельствуют о неисправной работе элемента, а также их основные причины.

На стекле появились полосы.

Подобный эффект происходит, как правило, при образовании трещин кромки ленты. Трещины могут возникнуть из-за работы щеток по сухому загрязненному стеклу, из-за ледяной корки или прилипших к стеклу насекомых. Чтобы предотвратить подобную проблему, следует удалять все загрязнения и обледенения на лобовом стекле, прежде чем включать дворники. Это можно сделать с помощью салфетки, а во время морозов необходимо воспользоваться специальным скребком, который позволит удалить лед с поверхности. Также трещины могут образоваться по причине естественного старения детали. Под воздействием ультрафиолетовых лучей резина теряет эластичность и другие эксплуатационные свойства.

В таком случае ремонт невозможен, и правильным решение будет замена щеток.

Мутное стекло.

Дворники заработали, но стекло остается мутным:

  1. на поверхности присутствует смола или какое-либо вязкое химическое соединение;
  2. произошел продольный разрыв резиновой ленты.

В первом случае стекло необходимо тщательно вымыть, для этого можно воспользоваться специальными химическими составами. Вторая ситуация происходит, когда чистящий элемент щеток не выдерживает заданный рабочий угол, следует заменить дворники.

Неочищенные области.

Такие области появляются на лобовом стекле по причине деформации резиноленты. Как правило, к этому приводит один из факторов:

  1. загрязнение каркасных щеток;
  2. изменение формы под действием температуры.

Устранить проблему первого типа довольно просто — необходимо всего лишь снять дворники и промыть их теплой водой. Во втором случае, когда высокая температура воздействует на элемент в течение длительного времени, резиновая лента деформируется. Поэтому не стоит оставлять свой автомобиль под прямыми лучами солнца больше чем на один день. Или хотя бы поднимите щетки, чтобы они не касались стекла.

Такая деформация, как правило, является необратимой, поэтому необходимо провести замену.

«Прыжки» дворников по стеклу.

Данная проблема выглядит таким образом, что щетка начинает словно прыгать по стеклу, оставляя при этом полосы. На автомобиле ВАЗ 2103 установлены классические дворники, в которых может разболтаться механизм коромысел, узла крепления или поводков системы. В таком случае обычно проверяется люфт поводков и коромысел, а также правильность крепления щетки к поводку. Скорее всего, потребуется замена.

Существует и другая причина, которая кроется в искривленном поводке дворника, причем привычная ситуация, когда одна сторона очищается хорошо, а другая остается грязной. Скорее всего, поводок немного закручен и требует исправления или замены.

Так выглядят основные неисправности щеток стеклоочистителя и их возможные причины. За ремонтом дворников автомобиля ВАЗ 2103 Вы можете обратиться в «Экспо Кар Сервис», специализированный автосервисный центр, который занимается любыми услугами по восстановлению отечественных и зарубежных авто.

Мы гарантируем, что у нас клиенты не столкнутся с большими наценками на работы и смогут воспользоваться высококачественным и доступным обслуживанием.

Основные узлы ВАЗ

Сразу скажу, что за все годы владения «классики» как мною, так и моим отцом, не припомню случая, чтобы приходилось снимать трапецию дворников вместе с моторчиком. Получается, что в моем случае этот механизм всегда был достаточно надежным и никогда не нуждался в ремонте или замене. Если же вам повезло чуть меньше, то на примере своей ВАЗ 2106 попробую описать порядок выполнения процедуры. А перед этим, как обычно, приведу перечень необходимых инструментов для ремонта:

  1. Рожковый или комбинированный ключ на 22
  2. Торцовая головка на 10
  3. Трещоточная рукоятка с удлинителем

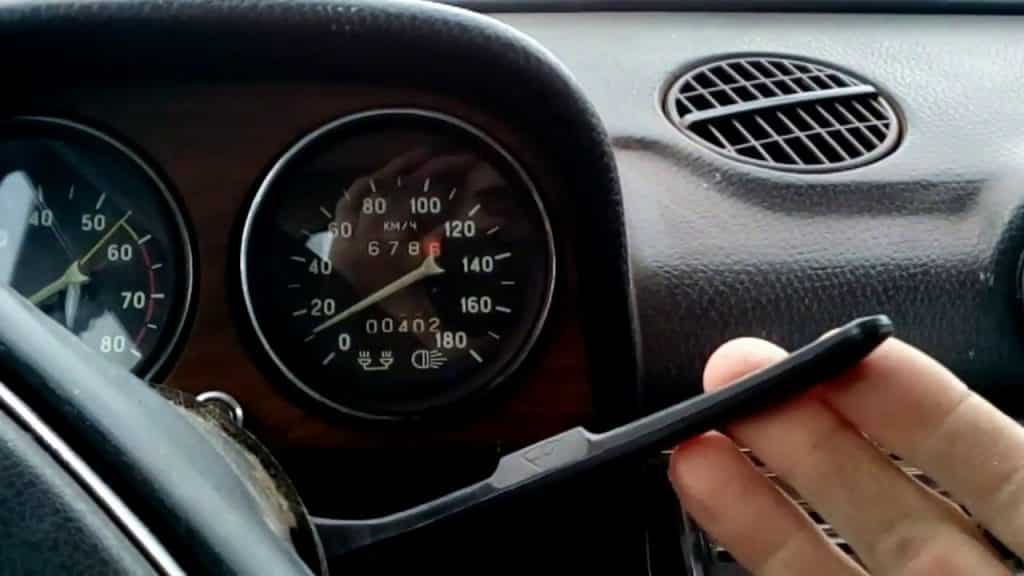

Панель приборов ВАЗ 2101

Приборная панель делает управление автомобилем более комфортным, поэтому и в эксплуатации она должна быть удобной и простой, отображая важную информацию водителю.

Штатная приборная панель ВАЗ 2101 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗовской «копейки» состоит из следующих элементов:

  • 6 лампочек-индикаторов;
  • 3 стрелочных прибора;
  • 1 цифровой показатель.

Приборы и индикаторы щитка приборов ВАЗ 2101: 1 — контрольная лампа резерва топлива; 2 — указатель уровня топлива; 3 — спидометр; 4 — указатель температуры жидкости в системе охлаждения двигателя; 5 — контрольная лампа включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке; 6 — контрольная лампа давления масла в системе смазки двигателя; 7 — контрольная лампа заряда аккумуляторной батареи; 8 — счетчик пройденного пути; 9 — контрольная лампа включения указателей поворота; 10 — контрольная лампа включения габаритного света; 11 — контрольная лампа включения дальнего света фар

В оснащении панели также присутствуют:

  • спидометр;
  • одометр;
  • указатель температуры охлаждающей жидкости;
  • указатель уровня топлива;
  • контрольная лампа резерва топлива;
  • блок контрольных ламп:
    • включения стояночного тормоза и сигнализации недостаточного уровня тормозной жидкости в бачке;
    • давления масла в системе смазки двигателя;
    • заряда аккумуляторной батареи;
    • включения указателей поворота;
    • включения габаритного света;
    • включения дальнего света фар.

Какую можно поставить

Если вас не устраивает оформление приборной панели ВАЗ 2101, её можно заменить или обновить следующим образом:

  • купить и установить более современный вариант, в оснащении которого присутствует бортовой компьютер, что обойдётся недёшево;
  • обновить щиток путём замены шкал приборов и стрелок;
  • поставить приборку от другого авто.

Выбирая панель приборов нужно учитывать, что конфигурация может значительно отличаться и вовсе не подходить для «классики». В этом случае нужно будет выполнить подгонку согласно посадочному месту в передней панели.

От другой модели ВАЗ

На ВАЗ 2101 возможна установка самодельного щитка с использованием приборов от ВАЗ 2106. В нём можно задействовать спидометр, тахометр, указатель температуры и уровня топлива, что будет выглядеть более информативно по сравнению со штатной приборкой. Подключение указателей не должно вызвать вопросов за исключением тахометра: его нужно подсоединить в соответствии со схемой «шестёрки».

Приборную панель ВАЗ 2101 можно доработать путём установки дополнительных приборов от ВАЗ 2106

От «Газели»

Чтобы установить приборную панель от «Газели», в неё потребуются внести довольно серьёзные изменения, поскольку она сильно отличается по размерам от штатного изделия. К тому же схемы подключения и клеммы у автомобилей вовсе не совпадают.

Для установки на «копейку» приборной панели от «Газели» потребуется серьёзная переделка

От иномарки

Наилучший вариант, но и самый сложный — внедрить щиток приборов от иномарки. В большинстве случаев для этого приходится менять полностью переднюю панель. Наиболее подходящими для «копейки» вариантами будут приборки с моделей, которые выпускались в конце 1980-х — начале 1990-х годов, например, BMW Е30.

Для ВАЗ 2101 необходимо подбирать максимально подходящую торпеду по приборам и индикаторам

Ремонт очистителя ветрового стекла ВАЗ 2106

Схема включения очистителя и омывателя ветрового стекла

1 – электродвигатель омывателя;
2 – переключатель очистителя и омывателя ветрового стекла;
3 – реле очистителя ветрового стекла;
4 – моторедуктор очистителя;

5 – блок предохранителей;
6 – выключатель зажигания;
7 – генератор;
8 – аккумуляторная батарея.

Порядок выполнения

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.
Для проверки состояния контактов
моторедуктора
снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отворачиваем винты…

…и снимаем крышку.

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.

Для снятия стеклоочистителя разъединяем соединительную колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом “на 10” отворачиваем гайку крепления рычага щетки.

Ключом “на 17” стягиваем рычаг со шлицев оси.

Ключом “на 22” отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом “на 10” отворачиваем две гайки крепления стеклоочистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом “на 10” отворачиваем гайку и снимаем кривошип.

Ключом “на 10” отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

…вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.

В крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином

Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.

Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):

…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода.

Описание бескаркасных щеток

Если вы поставите бескаркасные щетки стеклоочистителя ВАЗ 2106, то почувствуете разницу. Они отличаются более высокой стоимостью. Они также пользуются среди автолюбителей большим спросом. Они служат долго, работают бесшумно и хорошо очищают стекло. Такие стеклоочистительные щетки на ВАЗ 2106 менее подвержены температурному воздействию, не застывают от мороза и хорошо работают во время снегопада. Менять устройство необходимо тогда, когда ослаб резиновый наконечник (перестал чистить). Это означает, что корпус дворника износился и не обеспечивает достаточного прилегания чистящей поверхности к стеклу.

Техническая сторона вопроса

Как доработать реле дворников?

Начнем с того, зачем это вообще нужно. При сильном дожде, дворники классики справляются очень хорошо, скорость движения достаточно приличная. Но, когда дождь слегка моросит, тысячи водителей “классики” ругают завод за то, что невозможно подобрать необходимую частоту работы стеклоочистителей. И так, получается, что они длительное время работают по сухому стеклу, что не есть хорошо. Чтобы избежать этого неприятного явления, приходится включать и выключать дворники вручную.

Многие скажут, что там нет ничего сложного – включил\выключил, да, я соглашусь, но если Вы проедете хотя бы километров 100, то мнение изменится.

Замена

Процесс замены дворника на данном автомобиле не доставляет проблем. Осуществляется в два этапа:

  • устанавливаем поводок дворника в вертикальное положение – перпендикулярно ветровому стеклу;
  • аккуратно, сжимая пластиковое крепление с двух сторон, покачиваниями тянем дворник в сторону от крючка.

Если в дальнейшем бывший в употреблении дворник более не планируется эксплуатировать – можно не церемониться с ним. И вытащить его рывком

Если водитель планирует дальнейшее использование: все операции нужно выполнять осторожно. Пластик становится хрупким от длительного использования на солнце

Перепады температур делают его хрупким. По возможности замену нужно осуществлять при плюсовой температуре: вероятность сломать хрупкий пластик будет сведена до минимума.

Качественные, хорошо выполняющие свою функцию дворники – залог хорошего обзора. Следовательно – безопасности на дороге

Важно своевременно менять щетки очистки лобового стекла. Это позволит избежать ДТП и других проблем в дороге

Не работают дворники на ВАЗ


Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами. Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

Способы подключения стеклоочистителей.

Схему подключения стеклоочистителей можно разделить на два вида, по способу подключения переключателя режимов работы.

При первом способе подключения на электродвигатель привода стеклоочистителя подаётся постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот способ широко применяется в иностранных и отечественных автомобилях.

Второй способ полностью противоположен первому, то есть питание на электродвигатель подаётся через переключатель режимов, а минус в этом случае берётся с корпуса привода.

Я предлагаю рассмотреть принцип работы схемы стеклоочистителей автомобиля на примере, где плюс на электродвигатель подаётся через переключатель режимов, так как это более распространённый способ подключения.

На схеме представлено подключение привода стеклоочистителя с электродвигателем от постоянных магнитов и имеющего две скорости работы. Разница оборотов в данной схеме обеспечивается смещением одной из плюсовых щёток относительно физической централи якоря электродвигателя.

Снятие и установка моторчика и трапеции дворников

Сразу скажу, что за все годы владения «классики» как мною, так и моим отцом, не припомню случая, чтобы приходилось снимать трапецию дворников вместе с моторчиком. Получается, что в моем случае этот механизм всегда был достаточно надежным и никогда не нуждался в ремонте или замене. Если же вам повезло чуть меньше, то на примере своей ВАЗ 2106 попробую описать порядок выполнения процедуры. А перед этим, как обычно, приведу перечень необходимых инструментов для ремонта:

  1. Рожковый или комбинированный ключ на 22
  2. Торцовая головка на 10
  3. Трещоточная рукоятка с удлинителем

Порядок снятия дворников на «классике»

Ключом на 10 или головкой с воротком отворачиваем по одной гайке крепления каждого из дворников:

Затем снимаем рычаги вместе со стеклоочистителями, немного подергав за них, чтобы соскочили со шлицов:

Теперь берем ключ на 22 и им отворачиваем крепление трапеции сверху:

И вынимаем пластиковые накладки с шайбами, которые видны на картинке ниже:

Требования к стеклоочистителям.

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

Распространенные неисправности и методы устранения

Причины, почему не работают дворники на автомобилях, независимо УАЗ это или семерка, в основном одинаковые. Ниже приведены неисправности и методы их устранения.

Неисправность Способ устранения
Дворники не работают в обоих режимах. В этом случае следует проверить предохранители. Если они перегорели, нужно заменить новыми. Если окислились лишь контакты, нужно несколько раз вытянуть предохранители и поставить на место. Может потребоваться замена трапеции дворников Ваз.
Щетки не работают только в прерывистом режиме. В этом случае сначала нужно проверить поступление электропитания. Если напряжение есть, то причина поломки в реле.
Неисправен переключатель очистителя Поменять трехрычажный переключатель
Дворники работают, но при отключении они остаются в произвольном положении. Причина может быть в поломке редуктора, так как в нем находится концевой выключатель. Необходимо зачистить контакты или подогнуть пластину выключателя. При необходимости следует заменить редуктор.
Не работает электродвиигатель. В этом случае нужно демонтировать электродвигатетель, проверить состояние обмотки и щеток.
Щетки не движутся при работающем редукторе. Поломаны зубья шестерни, требуется ее замена. Может быть слабо закреплен кривошип на шестерне, нужно затянуть гайку крепления.

В основном проблема механическая — разбивается трапеция. При ремонте дворников многие меняют штатные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому на них не влияют загрязнение и обледенение.


Безкаркасные щетки для авто

Конструкция очистителя стекла представляет собой сложный механизм, состоящий из большого количества деталей. Отказать может любая из них, что повлечет либо полный отказ работы механизма, либо будет некачественное очищение стекла.

Порядок операций по ремонту стеклоочистителя снятие и установка редуктора с мотором:

Порядок операций по ремонту стеклоочистителя снятие и установка

Ремонт стеклоочистителя ВАЗ 2101 разборка и сборка

Порядок операций по ремонту стеклоочистителя ВАЗ 2101

  1. открутите щетки дворников с держателями;
  2. отключите провода с мотора стеклоочистителя и клеммы с АКБ;
  3. снимите уравнители, открутив перед этим гайки крепления штуцеров рычагов;
  4. демонтируйте стеклоочиститель в сборе, перед этим открутив гайки кронштейна мотора;
  5. возможно вам поможет верстак, что бы снят моторедуктор с кронштейна крепления, после чего проведите разборку рычажного привода;
  6. установка стеклоочистителя после ремонта проводится в обратном порядке.

После того как вы провели ремонт стеклоочистителя, нужно его подключить, чтобы он сделал несколько рабочих циклов. Щетки дворников должны быть установлены (в нижнем положении) – 50 мм от уплотнителя стекла. После проведения полной сборки проверяем что у нас получилось, если требуется то проводим регулировки.

Ниже  рассмотрим как разобрать, а потом собрать электрический мотор стеклоочистителя и его редуктор.

Замена, снятие и установка моторчика дворников ВАЗ 2105-2106-2107

Привет всем, дорогие друзья. Продолжаю тему жигулей. Я заметил, что в интернете часто встречаются вопросы, связанные с заменой моторчика дворников. В этой статье я постараюсь рассказать как это сделать. Что ж, давайте приступим…

Сейчас заменим моторчик дворника автомобиля ВАЗ 2107 (семерка). Хотя, дело так же обстоит и с жигулями 5 и 6 моделей. Для того нам понадобится ключ 8*10, первым делом, снимем дворники, открутив гайки на десять (смотри фото внизу),вот они на самом верху где я держу дворник рукой. Затем, ставим дворник стоя и шатая тянем верх на себя, если не поддается – подденем плоской отверткой и, помогая ей, тянем и снимаем.

Далее, берем ключ на 24 (переходим ко второй стадии); берете ключ на двадцать 24, открутите две гайки, которые крепят горлышко дворника, а затем, снимаем пластмассовые горловины и резиновые прокладки. Вот вам хорошо видно на снимке.

Смотрим фото внизу: отсоединяем штекер проводки.

Далее, торцовым ключем откручиваем две гайки на десять и, тем самым, освобождаем моторчик. Как видно на изображении, под ключом лежит резиновый уплотнитель – снимаем его тоже. Следуем дальше. Под моторчиком находится соединение тяг ( к сожалению на фото не видно), но вы увидите когда посмотрите под панелью, сверху стоит штопор – вам, первым делом, надо снять его и отсоединить короткую тягу от длиной тяги и остается выташить.

Так и собираем или меняем, на всех авто- Ваз 2101, Ваз 2106, 2105, 2107.Даже лада,2109, 2114 ,2115, у этих марок моторчик перемешен на середину и крепятся, на трех болтах, мне даже легче поменять на этих марок авто, чем на Ваз 2106, 2107,вопрос почему , отвечаю это связана с удобством доступа , наконец авто, производители начали понимать и думать об авто покупателях.Ну все можно бы и свернуть на эту тему, все вроде сказал а может и нет мог что то пропустил если так то буду благодарен за подсказку,да кстати если кто и не знает дам совет моторчик смазывается открутить черную крышку которая стоить на верху крепится шурупами под отвертку , там увидите механизм пальцам наносите смазку и ставим на место и помните пыль и грязь первый враг. Может у вас возникнут вопросы – буду рад помочь, до новых встр еч.

Если дворники перестали включаться

Когда стеклоочиститель ВАЗ 2107 перестал работать в обоих положениях переключателя режимов, начинать искать неисправность следует с предохранителя дворников. Он устанавливается в электрическую сеть для ее защиты от перегрузок, возникающих при неисправностях, замыканиях или повышенной нагрузке на двигатель стеклоочистителя. Если предохранитель исправен, следует проверить его контакты. Нередко они оказываются сильно окислены и препятствуют прохождению тока. Очистить контакты просто – необходимо вынуть предохранитель и почистить контакты ножом, отверткой или наждачной бумагой. Обычно этих действий достаточно, но иногда причина кроется в неисправностях реле, переключателя или двигателя. Но об этом ниже.

Особенности снятия мотора стеклоочистителей и трапеции на ВАЗ 2106

Первым делом необходимо отключить штекер питания от моторчика дворников. Для этого отсоединяем его, с небольшим усилием потянув за концы в стороны:

Теперь нужно немного приподнять резинку уплотнителя капота с одного края, как это наглядно представлено на фотографии ниже:

И после этого вынимаем провод со штекером из прорези в кузове ВАЗ 2106:

Теперь можно откручивать крепление самого моторчика, немного приподняв защитный чехол:

После чего надавив на штыри со шлицами, чтобы они провалились внутрь. И пробуем вынимать мотор стеклоочистителей, поворачивая его из стороны в сторону, чтобы найти оптимальное положение для изъятия:

Все готово, при необходимости производим замену всего механизма вместе с трапецией. Опять же повторюсь, на очень немногих ВАЗ 2106 придется проделывать данную процедуру, так как вся конструкция довольно надежная.

Стеклоочистители автомобиля ваз 2106 и других моделей из серии «классика» установлены под панелью рамы переднего лобового стекла и состоят из:

  1. Моторедуктора.
  2. Рычаги привода.
  3. Стеклоочистительные щетки.

Для снятия механизма стеклоочистителей нам потребуются: гаечные ключи на «10», свечной ключ и отвертка. Если все есть, то приступим к ремонту.

  • Первым делом необходимо снять стеклоочистные щетки, для этого отворачиваем гайки крепления и снимаем их, поддев отверткой.
  • Далее отворачиваем гайки крепления осей рычагов к кузову. Отвернув гайку, снимите с оси прокладку и втулку.

  • От моторедуктора отсоедините провода, разъединив пакетник.
  • Поддев край резинового уплотнителя капота, снимите его на половину, чтобы освободить место, где проходит пучок электропроводов через коробку воздухопритока.

  • Отверните две гайки крепления моторедуктора к кузову автомобиля.
  • Протолкните рукой оси рычагов во внутрь коробки воздухопритока.
  • Снимите моторедуктор в сборе с рычага, для этого немного подайте его в сторону, чтобы кривошип привода рычагов разместился над кронштейном крепления редуктора. Вытащите его сдвигая влево.

На этом процесс снятия стеклоочистителей ваз 2106 завершен. Установите новый моторедуктор в порядке обратном снятию. Когда будете устанавливать стеклоочистной механизм обратно на автомобиль, чтобы детали привода стали на свои «родные» места, включите стеклоочиститель и дайте ему совершить несколько движений, после чего отключите. Стеклоочистные щетки устанавливайте таким образом, чтобы они располагались на расстоянии 5см. от уплотнителя стекла. После завершения установки, проверьте работу механизма, для этого налейте на лобовое стекло воды и включите стеклоочиститель, при необходимости отрегулируйте щетки.

https://youtube.com/watch?v=GSlrqUDapuI

Источники

  • http://expocarservice.ru/remont/vaz/2103/dvorniki.html
  • http://vaz2106-remont.ru/snyatie-i-ustanovka-motorchika-i-trapecii-dvornikov/
  • http://remont-vaz2106.ru/stekloochistiteli-vaz-2106
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
