Ремонт и установка коленвала в автомобиле ваз 2106 своими руками

Назначение

Главная цель коленчатого вала – преобразование вращательно-поступательных перемещений поршней двигателя внутреннего сгорания в крутящий момент, передаваемый трансмиссией на колёса автомобиля. Главная функция коленвала – превращение поступательного движения во вращательное.

Основной технической характеристикой коленчатого вала цепочки является радиус кривошипа. Это расстояние от осей коренных шеек к шатунным. Коренных шеек выступающих в роли опор, обычно бывает 4, но бывает, встречаются и три. В 6-цилиндровом ДВС коренных шеек целых семь.

Удвоенный радиус представляет собой длину движения поршня, определяющую объем цилиндров. При изменении величины радиуса кривошипа и стабильном диаметре цилиндра, изменится объем последнего. Такую зависимость мотористы часто используют для проведения регулировки, когда надо изменить технические характеристики движка в каком-либо определённом направлении.

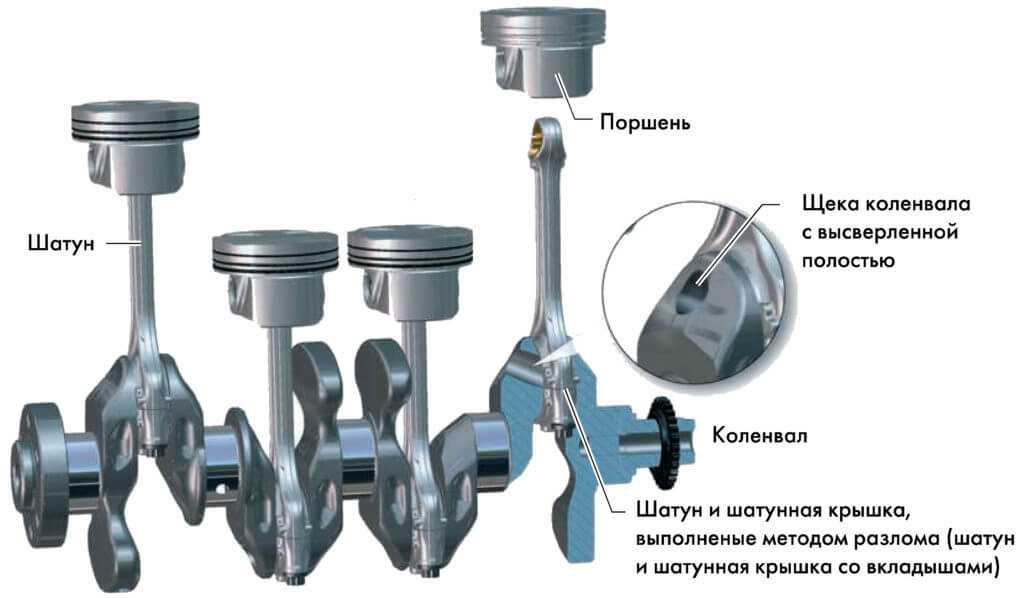

Конструктивно коленвал соединяет коренные и шатунные шейки благодаря так называемым «щёкам». Шатунные шейки имеют меньший диаметр, чем у коренных. У щеки есть продолжение, которое является противовесом. Благодаря ему шатунный и поршневой вес находятся в балансе, и силовой агрегат работает без рывков. Оба конца механизма уплотнены во избежание потери смазочной жидкости.

При установлении соотношения длины хода поршня и диаметра цилиндра, мотор можно сделать длинноходным или короткоходным. Последний вариант повышает мощность за счёт прироста числа оборотов. Длинноходные варианты признаны экономичными. Они обеспечивают повышенный крутящий момент при небольших оборотах.

Как определить выработку сальников у ВАЗ-2110

Течь масла из под крышки картера сцепления можно увидеть, если загнать машину на смотровую яму.

Сам сальник представляет собой изделие, сделанное из комбинированного материала. В этом случае, это резина и металл. Задача сальника – обеспечить герметичное уплотнение соединений между вращающимися деталями автомобиля. По-другому, сальник называют манжетой вала.

Перед тем, как менять сальники, нужно проверить следующие детали и системы двигателя:

1. Проверить на засоры систему подачи масла.
2. Масляный фильтр.
3. Шланги на предмет их целостности.
4. Систему картерной вентиляции.

Кромки манжет

Если все эти системы в рабочем состоянии, а подтёки масла на двигателе при этом не пропадают, значит, сальники, скорее всего, пришли в негодность. Самым характерным признаком, который указывает на выработку сальников, являются следы масляных подтёков на кромках манжета .

Так как шкив коленвала вращается с высокой скоростью, то масло попадает на всю переднюю часть двигателя, причём замасливается и ремень вспомогательных агрегатов. Такой ремень придётся менять, так как его контакты с маслом недопустимы. Кроме того, существует ещё один признак, указывающий на износ заднего сальника. Это следы масла на соединениях кожуха сцепления и блока цилиндров.

Отдай авто слесарям, а то так и будешь менять через каждые 3 тысячи км.

А вот тут све зависит о «сапливости» последнего

сальник не трогал, я имел ввиду масло менял 3 т. км. назад

Ну дык почитай мануал сделай все как положено и будет тебе щастье

эээ.поясни как на этом двигателе сальник может стоять внутри?

Да нет конечно, это я затупил, карбюратор с впрыском попутал. Абсолютно разные движки. Автор посмотри здесь. http://www.autoprospect.ru/vaz/2110-. vigatelya.html

Сальники на всех ТАЗовских переднеприводных моторах одинаково стоЯт (в т.ч. на ОКЕ) Сложностей с заменой ни каких, хотя бывает плохо слазит шкив ремня ГРМ — остальное спрыгивает на УРА. Часто кстати бежит датчик давления масла — масло стекает вниз, и по неопытности народ грешит на сальник колена.

З.Ы. Если и в самом деле сальник колена потек, я бы с заменой не тянул. Ремень ГРМ на ТАЗиках оченньната купание в масле не любит (((

Думаю сальник на месте, когда сальник вывалился там масло ручьем бежит — сальник ведь на маслонасосе, и давлением насоса зимой бывает его выжимает, когда густое масло в мороз превращается в пластилин ))) Мну 2 раза такое попадалось.

Стоит сразу же заметить, что замена переднего сальника коленвала не отличается особой сложностью и вполне по силам даже начинающему автовладельцу. Выполнять её следует в такой очерёдности:

• Снимаем защитный кожух с ремня ГРМ и демонтируем защиту двигателя;

• Выставляем поршень в первом цилиндре на ВМТ по такту сжатия;
• Слегка ослабляем ремень ГРМ, после чего снимаем его;
• Снимаем переднее правое колесо, предварительно подняв авто домкратом;
• Демонтируем приводной ремень генератора и шкив;
• Откручиваем крепление со шкива коленвала и извлекаем его. Здесь следует в первую очередь снять шпонку;
• Сливаем из системы моторное масло;
• Снимаем маслонасос, на котором и находится нужное нам приспособление;
• Извлекаем старую деталь при помощи отвёртки и ставим на её место новую, используя для этого насадку или головку на «27»;
• Проводим сборку ранее демонтированных агрегатов в обратном порядке.

Подготовка к замене вкладышей и непосредственная установка коленвала

После того как с ВАЗ 2106 будут сняты капот и аккумулятор, аккуратно нужно слить масло и охлаждающую жидкость. Затем извлечь такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отмечайте, в каком порядке они снимаются. Далее нужно убрать с двигателя все прилегающие шланги и провода вместе с головкой блока цилиндров.

Кроме этого, отсоедините такие части, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, отвечающие за крепление опорной подушки двигателя и болты, прикрепляющие картер сцепления к двигателю. Порядок, в котором производится отсоединение, должен неукоснительно соблюдаться

В процессе работы тросы подъемного устройства необходимо закрепить на блоке и осторожно его приподнять

Затем, поставив домкрат под коробку передач, начинайте осторожно раскачивать блок для того, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку провода распредвала, детали масляного насоса, валик привода вспомогательных агрегатов, маховик и держатель задней манжеты коленвала

Ключом на 10 нужно отвернуть все болты, которые крепят поддон картера к блоку цилиндров, и снять его вместе с прокладкой уплотнителя. Отсоединить масляный насос. Используя головку на 14, отвинтить гайки, которыми крепится крышка шатуна, после чего ее снять. Затем взять молоток, ручкой упереться в шатун, вытолкнуть поршни из цилиндров. Далее возьмем головку на 17 и открутим болты, которыми коленвал прикрепляется к крышке. Ведя счет от носка коленвала, по номерным меткам, отсоединяем все последующие крышки. Учитывайте, что на 5 крышке есть сразу две метки по обе стороны.

Установите все, что сняли

Все, что было снято, нужно установить на место. Сначала толкатели и подъемники. Затем синхронизирующий механизм, цепь ГРМ и крышка. Потом водяной насос и дополнительное оборудование. После этого – радиатор. Найдите в инструкции по сервисному обслуживанию двигателя последовательность и момент затяжки болтов впускного коллектора. Установите все шланги обогревателя и радиатора, а также соединения вакуумных и электрических линий. В последнюю очередь подсоедините тросик привода к дроссельной заслонке и установите впускной воздухопровод.

При наличии соответствующего инструмента и инструкции по сервисному обслуживанию двигателя процедуру замены подшипника двигателя можно выполнить за полдня.

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике  при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

Снимаем деталь с ВАЗ 2106 для осмотра

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Коренные подшипники на ВАЗ 2106

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Видео — Как снять подшипник с коленвала

Снять подшипник достаточно просто, главное знать, как он там посажен. Установка любого подшипника выполняется при помощи пресса, поэтому достать его руками попросту не получится. Для его снятия можно воспользоваться множеством способов, но мы перечислим лишь два из них.

Первый – это просто разбить старый подшипник при помощи молотка и зубила. Метод этот хоть и действенный, но опасный для сальника коленвала, осколки могут попасть в блок цилиндров и повредить его. Поэтому пользоваться таким способом можно только в крайнем случае.

Второй способ более рациональный, но долгий, однако попробовать его стоит. Для этого подбирается болт произвольной длины, которая превышает длину подшипника. Самым главным условием является диаметр шляпки – она должна быть точно таких же размеров, что и отверстие внутренней обоймы подшипника. Внутрь обоймы кладется порция солидола, а болт устанавливается внутрь обоймы шляпкой. После этого, наносите удары молотком сверху болта. Таким образом, шляпка, выполняя функции поршня, сдавливает солидол, который и выдавливает подшипник. Постепенно увеличивайте порцию солидола по мере продвижения подшипника.

И все же, настоятельно рекомендуется приобрести специальный съемник, который поможет вам не только снять подшипник, но и установить на его место новый. Что касается установки, то ее можно производить при помощи молотка с мягкой подкладкой, но в этом случае, удары должны наноситься по всей окружности обоймы, чтобы подшипник вошел равномерно. Сборка деталей производится в обратной последовательности.

Сборка двигателя ВАЗ 2101 до 2107

Продолжаем делать капитальный ремонт двигателя шестерки. Запчасти куплены, блок и коленвал расточен. Остался вроде пустяк, взять и самому дома собрать двигатель, сэкономив деньги на мотористе.

Но, очень много пришлось мне переделывать движков после самоделкиных, и бестолковых мотористов.

Поэтому постараюсь в этой статье объяснить как правильно собрать двигатель, учитывая всякие мелочи, так как, не учитывая эти мелочи, движок долго работать не будет.

Сборку двигателя начинаю с установки коленвала, здесь и надо учесть очень много мелочей.

При сборки двигателя, можно его хорошо помыть, а можно и не мыть, но главное, чтобы внутри двигателя все было чисто, а я зажрался и с наружи принципиально движок не мою, и все это знают. Единственно советую после ремонта двигателя заехать на мойку и там помыть двигатель сверху, если есть желание.

А с другой стороны, мне нравится тот момент, когда приходит хозяин забирать машину после ремонта, открывает капот и видит чумазый двигатель, кривит лицо, но после того как его заводит, расплывается в довольной улыбке.

Перед установкой коленвала, надо установить коренные вкладыши в постель блока двигателя, обязательно тряпкой протрите начисто постели вкладышей перед установкой вкладышей. Чтобы не одой соринки не было между вкладышем и постелью. На фото показано как правильно надо поставить вкладыши в блок дигателя.

Фото. Правильная установка вкладышей в блок двигателя ВАЗ.

После установки вкладышей, обязательно смажьте их маслом.

Фото. Установленные упорные полукольца (полумесяцы)

И перед самой установкой коленвала, установите в блок упорные полукольца (полумесяцы), чтобы они не падали смажьте их с маслом. Аккуратно поставьте коленвал на вкладыши и смотрите, чтобы не упали полумесяцы.

Обычно ставлю полумесяцы с латунным напылением, но если у Вас один полумесяц с латунным напылением, а другой с алюминиевым, то со стороны маховика ставьте с латунным напылением.

Фото. Проверка продольного хода коленвала.

После установки коленвала, обязательно проверти продольный ход коленвала. Обычно добиваюсь чтобы продольный ход коленвала был по нулям, или максимум одну десятую миллиметра. Проверить продольный ход коленвала можно вставляя отвертку между щечками коленвала с разных сторон. Если не учесть продольный ход коленвала, и ход будет большой то выпадут полумесяцы, коленвал будет продольно болтаться в двигателе, при нажатии на сцепление упираться в блок двигателя и грызть метал в блоке. Так как я ремонтом занимаюсь давно, то у меня целая куча рабочих и новых полумесяцев, также продаются специальные ремонтные полумесяцы, они толще стандартных. Поэтому мне легко подобрать полумесяцы чтобы не было продольного хода коленвала. Если после установки стандартных полумесяцев, в коленвале есть продольное перемещение, купите ремонтные полумесяцы, но часто бывает что на ремонтные полумесяцы не садится коленвал, тогда попробуйте поставить один рабочий полумесяц а другой ремонтный, или на точильном камне аккуратно сточите лишний метал с ремонтного полумесяца.

Фото. Проверка коленвала на зажатость.

После того как полумесяцы подобраны, вставьте вкладыши в подушки, и наживите их на коленвале, но сразу сильно не затягивайте, вставьте ключ на коленвал и начинайте затягивать по одной подушки, и после затяжки очередной подушки пробуйте прокрутить коленвал. Подробности проверки и подгонки вкладышей найдете на странице Ремонт коленвала.

Фото. Шатун с поршнем приготовлены к выбиванию пальца.

3.22. Замена вкладышей коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем капот (см. Замена капота) и аккумуляторную батарею. Сливаем масло (см. Замена масла). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем радиатор вместе с термостатом (см. Замена радиатора и Замена термостата). Снимаем карбюратор (см. Замена карбюратора). Снимаем топливный насос (см. Замена топливного насоса). Снимаем распределитель зажигания (см. Замена распределителя зажигания). Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см. Замена прокладки головки блока цилиндров). Снимаем генератор (см. Снятие генератора). Снимаем стартер (см. Замена стартера). Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости). Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя). Отворачиваем болты крепления к двигателю картера сцепления. Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем блок и картер сцепления. Устанавливаем блок цилиндров на стенд. Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления). Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала). Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов). Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала). Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров… …и снимаем его вместе с уплотнительной прокладкой. Снимаем масляный насос (см. Снятие и разборка масляного насоса). Головкой «на 14» отворачиваем две гайки крепления крышки шатуна… …и снимаем крышку шатуна. Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра. Аналогично вынимаем остальные три поршня. Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала… …и снимаем ее. Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям. Метки на крышках коренных подшипников. Снимаем коленчатый вал. Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала. Сталеалюминиевые вкладыши, установленные в постелях 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников). Разбираем коленчатый вал (см. Разборка коленчатого вала). Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы. Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные). Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок. Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения). Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов. В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня). Смазываем моторным маслом поршень, кольца и стенки цилиндра. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр. Надеваем крышку шатуна и динамометрическим ключом затягиваем болты (см. Приложения). Дальнейшую сборку двигателя производим в последовательности, обратной разборке.

Расточка

Все шатуны снимаются после последовательной проверки зазоров, также демонтируется и шлифуется коленчатый вал. Проведение расточки возможно только на специальном оборудовании — центростремителе, которое нечасто можно встретить у обычных автовладельцев. Поэтому здесь потребуется обращение к специалистам. После шлифовки производится подбор вкладышей коленвала соответствующего размера. Здесь не обойтись без такого инструмента, как микрометр, и примерки выбранных элементов. Далее все детали устанавливаются в обратном порядке и завинчиваются крышки на коренных подшипниках.

Стоит отметить некоторые особенности обратного монтажа шатунов и вкладышей. Последние предварительно смазываются маслом, также должны быть закручены крышки. По сравнению с проводимыми подготовительными работами, на монтаж уходит намного меньше времени. При этом не стоит забывать про эксплуатацию коленчатого вала, которая характеризуется высокими нагрузками, а также про его высокую стоимость. Необходимо сделать все возможное для увеличения периода функционирования. Основную роль здесь играет шлифовка, проведенная в подходящее время. Такая процедура обеспечивает гладкость шеек и подготавливает их к дальнейшей эксплуатации.

Почему проворачивает шатунный вкладыш

Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.

Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.

Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.

А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.

Основные причины проворота вкладышей:

• не достаточно были зафиксированы вкладыши;
• вкладыши прикипели.

Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.

Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу. После такой сварки начинают проворачиваться вкладыши.

Выберете модификацию т/с для поиска шкив коленвала

• Lada Riva 2105 2105 Седан 1200 Junior/L 60 л.с. id3048 Двигатель: объем — 1.2 л., мощность — 60 л.с., код — VAZ,WAS2105, тип — бензиновый, модель — BA3 2101. Привод: задний. Год выпуска: 1981-2004
• Lada Riva 2105 2105 Седан 1300 Spezial/L 65 л.с. id3049 Двигатель: объем — 1.3 л., мощность — 65 л.с., код — VAZ,WAS2105, тип — бензиновый, модель — BA3 2105. Привод: задний. Год выпуска: 1981-2004
• Lada Riva 2105 2105 Седан 1300 67 л.с. id45110 Двигатель: объем — 1.3 л., мощность — 67 л.с., тип — бензиновый, модель — BA3 2105. Привод: задний. Год выпуска: 1983-1987
• Lada Riva 2105 2105 Седан 1500 67 л.с. id14045 Двигатель: объем — 1.5 л., мощность — 67 л.с., тип — бензиновый, модель — BA3 2103. Привод: задний. Год выпуска: 1993-2004
• Lada Riva 2105 2105 Седан 1500 71 л.с. id51311 Двигатель: объем — 1.5 л., мощность — 71 л.с., тип — бензиновый, модель — BA3 2103 (KAT). Привод: задний. Год выпуска: 1987-1988
• Lada Riva 2105 2105 Седан 1500 S 71 л.с. id6658 Двигатель: объем — 1.5 л., мощность — 71 л.с., код — WAS21093, тип — бензиновый, модель — BA3 21083. Привод: задний. Год выпуска: 1989-2004
• Lada Riva 2105 2105 Седан 1500 Special 75 л.с. id3050 Двигатель: объем — 1.4 л., мощность — 75 л.с., код — VAZ2105,WAS21053, тип — бензиновый, модель — BA3 2103. Привод: задний. Год выпуска: 1985-2004
• Lada Riva 2105 2105 Седан 1500 67 л.с. id45111 Двигатель: объем — 1.5 л., мощность — 67 л.с., тип — бензиновый. Привод: задний. Год выпуска: 1983-1993
• Lada Riva 2105 2105 Седан 1600 76 л.с. id7447 Двигатель: объем — 1.6 л., мощность — 76 л.с., код — WAS21074, тип — бензиновый, модель — BA3 2106. Привод: задний. Год выпуска: 1988-2001
• Lada Riva 2105 2105 Седан 1700 i Classic 84 л.с. id5700 Двигатель: объем — 1.7 л., мощность — 84 л.с., код — VAZ2107, тип — бензиновый, модель — B032123. Привод: задний. Год выпуска: 1996-2004

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку — до 0,04 мм;
• конусность, а также овальность шатунных шеек — до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

1. Сначала запрессовывается опорный подшипник первичного вала.
2. Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.
3. Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.

   Замена изношенных деталей

4. Коренные и шатунные шейки нужно смазать моторным маслом.
5. Теперь коленвал следует уложить в блок.
6. По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.
7. Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.
8. Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.
9. Затем нужно установить задний сальник коленчатого вала.
10. Далее на блок устанавливается поддон картера двигателя.
11. При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.
12. Затянув переднюю крышку, можно устанавливать шкив коленвала.
13. Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.
14. Затем нужно отрегулировать натяжение цепи.
15. Далее устанавливаются метки на распредвале и коленвале.
16. Затем монтируются оставшиеся детали и узлы двигателя.
17. После установки ремня генератора необходимо отрегулировать его натяжение.
18. На последнем этапе устанавливается и регулируется зажигание.

При установке прокладок следует использовать герметик, чтобы обеспечить надежную герметизацию и исключить протекание рабочих жидкостей при дальнейшей эксплуатации автомобиля.

После окончательной сборки нужно завести двигатель и проверить его работоспособность.

Таким образом, ремонт коленвала на ВАЗ 2106 может выполнить даже водитель с небольшим опытом ремонтных работ, при этом значительно можно сэкономить на услугах автосервиса.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Читать дальше: Блютуз в машину для музыки

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.
