Выключатель сигналов торможения ваз 2107

Где установлен выключатель сигнала торможения?

выключатель сигнала торможения

Выключатель сигнала торможения расположен на узле педали тормоза.

Устройство

Выключатель сигнала торможения выполнен таким образом, что имеет две группы контактов. Обе группы отсылают свой сигнал на контроллер. Одна группа контактов соединяет напряжение с Кл. 15, а другая с Кл. 30, которое поступает на питание ламп сигналов торможения.

Неисправности

Контроллер отслеживает состояние ВСТ. При нарушениях в работе, регистрирует код ошибки, а также заносит этот код в память и включает сигнал. Неисправностью также считается неверный зазор между корпусом выключателя и насадкой толкателя. Этот зазор необходимо устанавливать в пределах от 0,2мм до 0,5мм.

Техническая информация

Установка газобаллонного оборудования на ГАЗели — привычная практика, к которой на протяжении последних десяти-пятнадцати лет прибегают многие владельцы этих автомобилей. А совсем недавно — в 2012 году — «Группой ГАЗ» был начат серийный выпуск специальных газовых двигателей и газомоторных ГАЗелей, о которых пойдет речь в этой статье.

Грузовой среднетоннажный автомобиль КАМАЗ-4308 — это надежный и неприхотливый грузовик, предназначенный для перевозки различных товаров и продуктов на небольшие расстояния. Грузоподъемность КАМАЗа при условии установки прицепа достигает 8 тонн.

КАМАЗ-43118 представляет собой надежный неприхотливый автомобиль, который легко может передвигаться в условиях сложнейшего бездорожья. Этот многоцелевой грузовик предназначен для перевозки грузов, масса которых достигает 10 тонн.

КАМАЗ-65117 является одной из новейших разработок Камского завода, которую многие называют «вторым дыханием» отечественного автопрома, насколько удачной получилась эта модель.

Тяжелые грузовики КрАЗ более полувека служат для решения самых сложных задач, неизменно оправдывая оказанное им доверие. Что сейчас готов предложить КрАЗ покупателям? Какие автомобили выпускает Кременчугский завод? В чем преимущество этих грузовиков перед другими? Ответы на вопросы — в этой статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Источник

➤

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Почему не горят стоп сигналы на ваз 2106

Получить доступ к лампе, выполнив действия, предусмотренные п.п. 1–5 предыдущей инструкции.
Вынять нужную лампу, осмотреть её.
Проверить лампу мультиметром.
При необходимости заменить.
Произвести зачистку контактов.
Определить, поступает ли на контакты гнезда напряжение, подключив к ним щупы тестера и включив выключатель габаритов.
При отсутствии напряжения «прозвонить» проводку тестером. В случае обнаружения обрыва, восстановить проводку.
Если и это не помогло, заменить кнопку включения габаритов, для чего поддеть её корпус отвёрткой, вынуть из панели, отсоединить проводку, подключить новую кнопку и установить её на консоль.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Не Работает Сигнал На Ваз 2106

Отсутствие звукового сигнала на автомобиле является неисправностью, которая влияет на безопасность движения. Возможность надлежащего предупреждения или привлечения внимания пешеходов, а также других участников дорожного движения, в том числе звукового сигнала, может помочь избежать аварийной ситуации или аварии.

Неисправность, такую как отсутствие звукового сигнала на автомобилях ВАЗ, легко диагностировать и исправить своими руками. Для этого вам нужно изучить схему подключения (которая очень распространена) и следовать инструкциям, чтобы выполнить необходимые проверки.

Схема аудиосигнала ВАЗ

Хотя схемы соединений на «классических» и переднеприводных автомобилях ВАЗ немного отличаются, они очень похожи. Единственная разница — маркировка реле и расположение предохранителей, остальное на 100% похоже.

Подключение звукового сигнала ВАЗ 2101, 2102, 2103, (2106 после 1993 г.), без реле:

Гудки C-308 и C-309 (2106 — 20,3721-01);
Батарея;
Блок предохранителей (1 на сигнал);
Выключатель звукового сигнала (кнопка на руле);
Генератор постоянного тока;

Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:

Гудки C-309 и C-308;
Батарея;
Генератор;
Блок предохранителей;
Кнопка звукового сигнала на рулевом колесе;
Реле звукового сигнала РС — 528;

Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:

Выключатель тормозного сигнала ваз

Выключатель сигнала торможения входит в состав узла педали тормоза и предназначен для подачи на контроллер ЭСУД соответствующих сигналов о нажатии /отпускании водителем педали тормоза. В системах управлением дроссельной заслонкой по проводам (Е-газ) сигналы выключателя педали тормоза играют важную роль, поскольку используются функцией безопасности ПО контроллера ЭСУД

По этой причине очень важно обеспечить, чтобы выключатель сигнала тормоза всегда находился в рабочем состоянии

Рис. 1 — Расположение выключателя сигнала торможения в салоне LADA SAMARA :

1 — выключатель сигнала торможения ВАЗ.

В случае не соответствия его функциональной характеристики переключения, например, при самопроизвольном изменении значений регулировок, указанных в инструкции (из-за вибраций педали тормоза, износа выключателя и блока педалей), двигатель автомобиля может переходить в аварийный режим работы с принудительно уменьшенной мощностью. Величина регулировочного зазора выключателя должна быть в пределах 0,2. 0,5 мм. Выключатель сигнала торможения имеет две группы контактов, первая из которых коммутирует напряжение с Кл. 15, а вторая — напряжение с Кл. 30, поступающее на питание лампы стоп-сигнала. Оба эти сигнала поступают на контроллер ЭСУД. В состоянии отпущенной педали тормоза контакты первой группы должны быть нормально замкнуты, а контакты второй — нормально разомкнуты.

При неисправности выключателя сигнала торможения контроллер заносит в свою память ее код и включает сигнализатор. Код неисправности также заносится при неправильной регулировке зазора между насадкой приводного толкателя и корпусом выключателя (рис. 2).

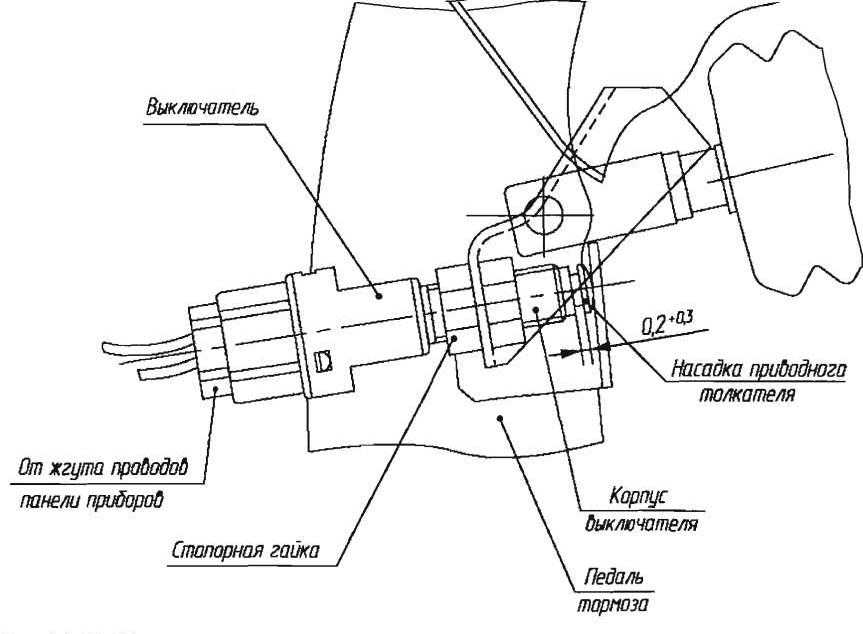

Рис. 2 — Установка выключателя сигнала торможения

Снятие выключателя

1 Выключить зажигание.

2 Отсоединить колодку жгута проводов от выключателя.

3 Ослабить стопорную гайку и снять выключатель (ключ гаечный 19).

Установка выключателя

1 Потянуть педаль тормоза на себя и убедиться, что она находится в крайнем отжатом положении.

2 Установить выключатель на кронштейн.

3 С помощью технологического щупа выставить зазор 0,2. 0,5 мм между насадкой приводного толкателя и корпусом выключателя.

4 Придерживая корпус выключателя, затянуть стопорную гайку. Момент затяжки 5. 8 Н.м (ключ гаечный 19, вставка сменная, ключ моментный).

Источник

Не горят стоп сигналы на ваз 2106 причины

Инфо

Плавкая вставка F-1, кроме «стопов» отвечает за цепи звукового сигнала, прикуривателя, плафона освещения салона и часов. Так что, если эти приборы не работают — меняем предохранитель. В другом случае — разбираем фару, проверяем контакты и лампу.

При необходимости производим её замену.

Для проверки и замены выключателя необходимо:

Находим на кронштейне педалей «лягушку».
Отсоединяем от неё провода и замыкаем их между собой.
Включаем зажигание и смотрим на «стопы». Если они горят — производим замену выключателя.
Рожковым ключом на 19 откручиваем буфер выключателя, пока он не упрётся в кронштейн.
Этим же инструментом выкручиваем сам выключатель.
Вкручиваем на его место новую «лягушку».

Таким образом мы получим фонарь, который будет работать синхронно с главными «стопами», включаясь при нажатии на педаль газа.

Подсветка номерного знака

Цепь ламп подсветки номера защищена двумя предохранителями. Это те же самые плавкие вставки F-7 и F-8, которые обеспечивают безопасную работу габаритов. Так что в случае выхода из строя одного из них, прекратит работать не только лампа подсветки номера, но и соответствующий габарит. Освещение номера должно работать при включённых габаритных огнях.

Что касается поломок фонарей подсветки и их ремонта, то здесь все по аналогии с габаритами, за исключением того, что для замены ламп вам не придётся снимать отражатель.

Ваз 2106 замена выключателя света заднего хода и стоп сигнала

Для выполнения ремонта по замене выключателя света заднего хода и выключателя стоп сигнала нам потребуются гаечные ключи на «27» и «19». Если все есть, то приступим к ремонту.

Первым делом произведем замену выключателя света заднего хода автомобиля ваз 2106. Выключатель расположен в задней части коробки переключения передач с правой стороны. Чтобы обеспечить себе максимально удобные условия работы, необходимо снять систему выпуска газов.

Первым делом отсоедините от выключателя провода.
Открутите выключатель и снимите его с коробки передач.

На этом процесс снятия завершен, замените выключатель на новый и установите в порядке обратном снятию.

Рассмотрим процесс замены выключателя стоп сигнала.

Выключатель стоп сигнала расположен в салоне автомобиля и установлен на кронштейне педалей. Для снятия выключателя нам потребуется гаечный ключ на «19».

Отсоединяем от выключателя провода и ослабляем затяжку буфера.
Теперь ослябляем затяжку гайки и выворачиваем выключатель до того момента, пока он не упрется буфером в кронштейн.
Как только он уперся буфером, отворачиваем его и выворачиваем выключатель из кронштейна.

Установку нового выключателя стоп сигнала производим в порядке обратном снятию. Не забудьте отрегулировать свободный ход педали тормоза (см. Тормозная система).

Источник

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд . Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом
Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.
Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи. Я думаю вы и сами понимаете, что до пожара тут не далеко.
Сработал предохранитель

Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.
Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Я думаю вы и сами понимаете, что до пожара тут не далеко.
Сработал предохранитель . Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.
Плавятся предохранители . Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Схема электрооборудования (1988-2001 г.)

Передние фонари;
Боковые указатели поворота;
Аккумуляторная батарея;
Реле лампы сигнализатора заряда аккумуляторной батареи;
Реле включения ближнего света фар;
Реле включения дальнего света фар;
Стартер;
Генератор;
Наружные фары;
Внутренние фары;
Датчик включения электродвигателя вентилятора;
Электродвигатель вентилятора системы охлаждения двигателя;
Звуковой сигнал;
Катушка зажигания;
Распределитель зажигания;
Свечи зажигания;
Электромагнитный клапан карбюратора;
Датчик указателя температуры охлаждающей жидкости;
Подкапотная лампа;
Выключатель света заднего хода;
Датчик указателя давления масла;
Датчик сигнализатора недостаточного давления масла;
Датчик сигнализатора недостаточного уровня тормозной жидкости;
Моторедуктор очистителя ветрового стекла;
Коммутатор*;
Электродвигатель омывателя ветрового стекла;
Реле включения электродвигателя вентилятора**;
Регулятор напряжения;
Реле-прерыватель очистителя ветрового стекла;
Дополнительный блок предохранителей;
Основной блок предохранителей;
Реле-прерыватель аварийной сигнализации и указателей поворота;
Реле включения обогрева заднего стекла***;
Выключатель стоп-сигнала;
Штепсельная розетка для переносной лампы****;
Добавочный резистор электродвигателя отопителя;
Электродвигатель отопителя;
Переключатель электродвигателя отопителя;
Часы;
Лампа освещения вещевого ящика;
Прикуриватель;
Выключатель аварийной сигнализации;
Регулятор освещения приборов;
Лампа сигнализатора уровня тормозной жидкости;
Трехрычажный переключатель;
Выключатель зажигания;
Выключатель обогрева заднего стекла***;
Выключатель заднего противотуманного фонаря;
Выключатель наружного освещения;
Выключатели плафонов, расположенные в стойках передних дверей;
Моторедукторы электростеклоподъемников передних дверей***;
Выключатели плафонов, расположенные в стойках задних дверей;
Выключатель контрольной лампы стояночного тормоза;
Плафоны освещения салона;
Указатель уровня топлива с сигнализатором резерва;
Указатель температуры охлаждающей жидкости;
Указатель давления масла с сигнализатором недостаточного давления;
Тахометр;
Лампа сигнализатора стояночного тормоза;
Лампа сигнализатора заряда аккумуляторной батареи;
Лампа сигнализатора воздушной заслонки карбюратора;
Контрольная лампа габаритного света;
Лампа сигнализатора указателей поворота;
Лампа сигнализатора дальнего света фар;
Спидометр;
Выключатель сигнализатора воздушной заслонки карбюратора;
Переключатель элекростеклоподъемника левой передней двери***;
Реле включения электростеклоподъемников передних дверей***;
Переключатель элекростеклоподъемника правой передней двери***;
Задние фонари;
Фонари освещения номерного знака;
Датчик указателя уровня и резерва топлива;
Колодки, подключаемые к элементу обогрева заднего стекла***;
Лампа освещения багажника;
Задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках: а — Коммутатора; б — Датчика-распределителя зажигания; в — Очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г — Реле прерывателя аварийной сигнализации и указателей поворота; д — Трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** Устанавливается на части автомобилей.

**** С 2000 г. не устанавливается.

Запчасти ВАЗ

В данном разделе представлены автозапчасти для продукции Волжского Автомобильного Завода (ВАЗ) — самого крупного производителя легковых автомобилей в России. Если вам необходимо заменить вышедший из строя прибор или узел вашей «Лады» или «Нивы», вы попали точно по адресу, здесь представлены все необходимые запчасти на ВАЗ.

В разделе более 25 000 наименований товаров. Благодаря удобному поиску и электронному каталогу вы легко найдете детали для любой линейки авто лидера отечественного автопрома: у нас есть запчасти как на новые модели ВАЗ (Granta, Kalina, Priora, Largus), так и на давно известные российскому автомобилисту задне- и переднеприводные (Самара, ОКА, «классика» и т.д.), а также полноприводные ВАЗы (Нива, Шевроле-Нива). Коробки передач, блоки цилиндров, двигатели, сцепления различных производителей, поршни, амортизаторы, сальники, рулевые тяги, приводы сцепления и многое другое для своего автомобиля вы найдете именно здесь.

Мы сотрудничаем с ведущими производителями запчастей ВАЗ, поставщиками конвейера тольяттинского автозавода. Каждый продукт соответствует всем необходимым стандартам качества.

Артикул: ВК412\19.3720

Екатеринбург	3 шт.
Новосибирск	1 шт.
Пермь	25 шт.
Москва, Рябиновая ул.	11 шт.
Сабурово	4 шт.
Нижний Новгород	13 шт.
Красногорск	10 шт.
Нефтекамск	1 шт.
Москва, Варшавское ш.	69 шт.
Королев, Ярославский пр-д.	2 шт.
Москва, Дмитровское ш.	9 шт.
Люберцы, Мира ул.	157 шт.
Люберцы, Машково д.	117 шт.
Москва, Кетчерская ул.	7 шт.

Данные обновлены: 24.01.2021 в 21:29

Екатеринбург	3 шт.
Новосибирск	1 шт.
Пермь	25 шт.
Москва, Рябиновая ул.	11 шт.
Сабурово	4 шт.
Нижний Новгород	13 шт.
Красногорск	10 шт.
Нефтекамск	1 шт.
Москва, Варшавское ш.	69 шт.
Королев, Ярославский пр-д.	2 шт.
Москва, Дмитровское ш.	9 шт.
Люберцы, Мира ул.	157 шт.
Люберцы, Машково д.	117 шт.
Москва, Кетчерская ул.	7 шт.

Данные обновлены: 24.01.2021 в 21:29

Характеристики

Код для заказа	149015
Артикулы	19.3720, 2101-3720000
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.03
Высота, м	0.03
Длина, м	0.08
Вес, кг	0.018

Терминал

Марусино

Люберцы, Машково д.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает клаксон, необходимо разобраться со схемой сигнала ВАЗ 2107:

Схема состоит из следующих компонент:

звуковых приспособлений;
монтажного блока;
перемычки для контактов, установленной на месте реле;
выключателя сигнала.

Звуковой сигнал включается кнопкой, расположенной по центру руля.

На рулевом колесе расположено контактное кольцо, в зоне подрулевых выключателей подпружиненный контакт. Современные сигнальные устройства оборудованы регулировочным винтом для настройки громкости, встроенным реле (в монтажном блоке выводы реле для звукового сигнала закорочены перемычкой).

нет звука при нажатии кнопки;
не отключается звук либо включается произвольно;
хриплое, тихое или прерывистое звучание.

В системе звукового устройства протекает низковольтный ток, поэтому важно качество соединений. Если на контактах большое количество окислов и ржавчины, то затрудняется прохождение тока

Для клаксонов нужен мощный ток силой не менее 4-5 А.

Необходимо тщательно следить за чистотой соединений и клемм, иначе, ремонт будет нужен постоянно

Так как кузов автомобиля выполняет роль минуса, а окисления оседают на плюсе, то особое внимание нужно уделять зачистке клемм на плюсовом проводе красного цвета

Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв. Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ. Затем включается зажигание. Если звук появился, значит обрыв в минусовой цени. Если звук отсутствует, а плюсовые клеммы зачищены, то вышло из строя устройство.

Если не работает звуковой сигнал на ВАЗ 2107, возможны следующие неисправности:
