Схема электрооборудования автомобиля ваз–2101, ваз–2102

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

  1. Отключить аккумуляторную батарею
  2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
  3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
  4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
  5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
  6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

  • ротор;
  • статор;
  • реле регулятора;
  • полупроводниковый мост;
  • щётки;
  • шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы

Электросхема ВАЗ-21011 и ВАЗ-21013


Первая часть карты соединений электропроводки для моделей ВАЗ-21011 и ВАЗ-21013


Вторая часть карты соединений электропроводки для моделей ВАЗ-21011 и ВАЗ-21013

Детальная электросхема проводки данных моделей волжского автозавода включает в себя следующие элементы:

  1. Передняя оптика автомобиля.
  2. Поворотные фары, установленные спереди.
  3. Боковые поворотные оптические устройства.
  4. Батарея.
  5. Реле контрольного светового индикатора фиксации разряда АКБ.
  6. Реле активации ближнего освещения оптики.
  7. Реле активации дальнего освещения оптики.
  8. Генераторный узел.
  9. Стартерный механизм.
  10. Источник света под капотом машины.
  11. Свечи, установленные под капотом.
  12. Датчик давления моторного масла.
  13. Датчик определения объема антифриза.
  14. Звуковые сигналы.
  15. Распределительный механизм — трамблер.
  16. Моторедукторный узел системы стеклоочистки.
  17. Лампочка определения уровня «тормозухи».
  18. Катушка зажигания.
  19. Электромотор системы очищения лобового стекла.
  20. Регуляторное устройство уровня напряжения в бортовой сети.
  21. Электродвигатель для включения и управления режимами печки.
  22. Световой индикатор для освещения пространства в бардачке.
  23. Добавочный резисторный элемент электрического мотора отопительной системы.
  24. Штепсельная розетка для переносной лампочки.
  25. Выключатель индикатора стояночного тормоза.
  26. Переключатель тормозных сигналов.
  27. Прерывательное реле поворотных указателей.
  28. Переключательный механизм для управления системой освещения при движении задним ходом.
  29. Монтажный блок с предохранительными элементами.
  30. Прерывательное устройство контрольного светового индикатора стояночного тормоза.
  31. Реле системы стеклоочистки.
  32. Рычаг в салоне авто для изменения режимов работы отопительного узла.
  33. Прикуриватель.
  34. Переключательные устройства осветительных приборов, установленных в стойках задних дверей.
  35. Переключатели плафонов, расположенных в стойках передних дверей.
  36. Осветительные приборы салона автомобиля.
  37. Замок зажигания.
  38. Контрольный щиток.
  39. Датчик определения температуры хладагента в системе охлаждения.
  40. Лампочка активации дальнего освещения оптики.
  41. Лампочка обозначения внешних осветительных приборов.
  42. Лампочка на контрольном щитке поворотных огней.
  43. Контрольный световой источник заряда АКБ.
  44. Лампочка определения давления моторной жидкости.
  45. Лампа ручного тормоза, а также уровня тормозной жидкости.
  46. Контроллер выявления объема горючего в баке.
  47. Лампочка определения резерва топлива.
  48. Осветительное устройство приборной панели.
  49. Переключательный механизм для включения лампочек головного освещения.
  50. Переключатель поворотных огней.
  51. Кнопка активации звукового сигнала.
  52. Выключатель обмыва ветрового стекла.
  53. Рычаг для переключения интенсивности работы системы стеклоочистки.
  54. Выключательный механизм наружного света машины.
  55. Кнопка света в контрольном щитке.
  56. Датчик объема топлива и его резерва в баке.
  57. Осветительное устройство багажного отсека.
  58. Задняя оптика.
  59. Осветительные приборы заднего номера авто.
  60. Фара освещения дороги при движении задним ходом.

Подкапотная проводка

Электрическая схема культового автомобиля отличается простым размещением и надёжной эксплуатацией. Провода подключаются к соответствующим датчикам, приборам и узлам. Плотность соединения обеспечивают удобные быстроразъёмные штекерные соединения.

Всю систему электрической проводки можно разделить на шесть пучков проводов:

  • передний;
  • задний;
  • правый и левый;
  • пучки фар и боковых указателей поворота;
  • провода аккумуляторной батареи;
  • провода панели приборов.


Полная замена подкапотной проводки необходима при наличии многочисленных скруток на старых кабелях

К подкапотной проводке можно отнести передний пучок проводов, провода для указателей поворота и аккумулятора. В моторном отсеке расположены основные датчики и приборы:

  • аккумулятор;
  • стартер;
  • генератор;
  • модуль зажигания;
  • высоковольтные провода и свечи зажигания.


Аккуратно уложенные провода под капотом говорят о любви водителя к автомобилю

В качестве питающего органа для этих приборов служат самые толстые провода, соединяющие кузов автомобиля с аккумуляторной батареей и двигателем. По этим проводам протекает ток наибольшей силы при запуске двигателя. Для предохранения электрических соединений от воды и грязи провода снабжены резиновыми наконечниками. Для исключения разброса и перепутывания все провода собраны в жгуты и разделены на отдельные пучки, которые проще заменить при необходимости.

Полная замена косы исключит потерю напряжения при плохом контакте и многочисленных скрутках

Жгут обмотан липкой лентой и закреплён на корпусе, что исключает свободное свисание и захватывание отдельных проводов подвижными частями силового агрегата. В месте расположения конкретного прибора или датчика жгут разделяется на самостоятельные нити. Жгуты обеспечивают определённый порядок подключения приборов, который отражён в электрической схеме.


Подробная схема позволяет найти участок проводов с плохим контактом

Номера позиций элементов электрической цепи на схеме подключения фар ВАЗ 2101:

  1. Фара.
  2. Аккумулятор.
  3. Генератор.
  4. Блок предохранителей.
  5. Переключатель света фар.
  6. Выключатель.
  7. Замок зажигания.
  8. Сигнализатор включения дальнего света.

Защёлки на пластиковых колодках штепсельных разъёмов обеспечивают надёжное соединение, предотвращая случайную потерю контакта от вибрации.

Электросхема ВАЗ 2101: что скрывает электропроводка с пятидесятилетней историей

Обширная территория Советского Союза тормозила техническое и социальное развитие страны. В открытой продаже отсутствовало необходимое количество легковых автомобилей для всех, кто мечтал о личном транспорте. Для удовлетворения спроса руководство страны приняло оригинальное решение: в качестве прообраза отечественного транспортного средства выбрана модель Fiat 124, как лучшего автомобиля 1967 года. Первая версия легковой машины именовалась ВАЗ 2101. Конструкция модели, основанная на дизайне итальянских инженеров Fiat, уже на стадии производства удостоилась международной премии «Золотой Меркурий» за вклад в развитие общества.

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.


Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.


Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

  1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
  2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
  3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
  4. Дальний свет правой фары (8 А).
  5. Ближний свет левой фары (8 А).
  6. Ближний свет правой фары (8 А).
  7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
  8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
  9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
  10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.


При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

  1. Подфарники.
  2. Боковые указатели поворота.
  3. Аккумулятор.
  4. Генератор.
  5. Замок зажигания.
  6. Блок предохранителей.
  7. Реле-прерыватель.
  8. Сигнализатор включения.
  9. Переключатель.
  10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

  • панель приборов и подсветку индикаторов;
  • пучки фар;
  • указатели поворота;
  • освещение в салоне;
  • стеклоочиститель;
  • ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Способы устранения поломки

Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство. Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.

Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.

  1. Первым делом выключаем зажигание.
  2. Находим датчик положения коленчатого вала.
  3. Отсоединяем разъемы.

    Отсоединяем провода

  4. С помощью ключа откручиваем болт, закрепляющий устройство.

    Выкручиваем болт

  5. Снимаем датчик положения коленвала из кронштейна.

    Снимаем ДПКВ

Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.

Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.

Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.

Как поменять блок предохранителей на ваз 2101

Новый блок предохранителей

Причина, по которой потребовалась замена блока предохранителей ваз 2101, может быть разной. Это может быть и механическое повреждение вследствие удара или же расплавление корпуса из-за перегрева держателей предохранителей. Но чаще всего меняют старый блок на блок новой модификации. Блоки нового типа гораздо надёжнее и удобнее в обслуживании. Конечно же, цена их – оставляет желать лучшего. Однако такая замена блока позволит вам избавиться от многих проблем и надолго. Ниже предложенная инструкция поможет вам выполнить необходимую замену. Для того, чтобы заменить блок, необходимо выполнить следующее:

  • Прежде всего, необходимо отсоединить провод от «минусовой» клеммы аккумулятора.
  • Затем необходимо подготовить 4 перемычки.
  • Перемычки устанавливаем на новом блоке, замыкая предохранители в таком порядке: 3-4, 5-6, 7-8, 9-10.
  • Далее ключом R8 отвинчиваем гайки крепления блока.
  • Затем блок снимаем с установочного места, но провода не отсоединяем.
  • Далее последовательно, в установленном порядке, переподсоединяем провода со старого блока на новый блок предохранителей.
  • Подсоединив провод «минусовой» клеммы проверяем работоспособность электрических устройств и агрегатов цепи.
  • Если все работает, устанавливаем блок предохранителей на штатное место и закрепляем его.

Предоставленное видео, в наглядной форме, поможет вам лучше понять расположение и устройство блока предохранителей.

Схема электрооборудования ВАЗ 2106, 21061, 21063, 21065 выпуска 1988-2001 гг.

На этой странице размещена схема электрооборудования автомобиля ВАЗ 2106 и его модификаций (21061, 21063, 21065), который выпускался в период с 1988 по 2001 год.

Для увеличения изображения кликните по картинке ниже.

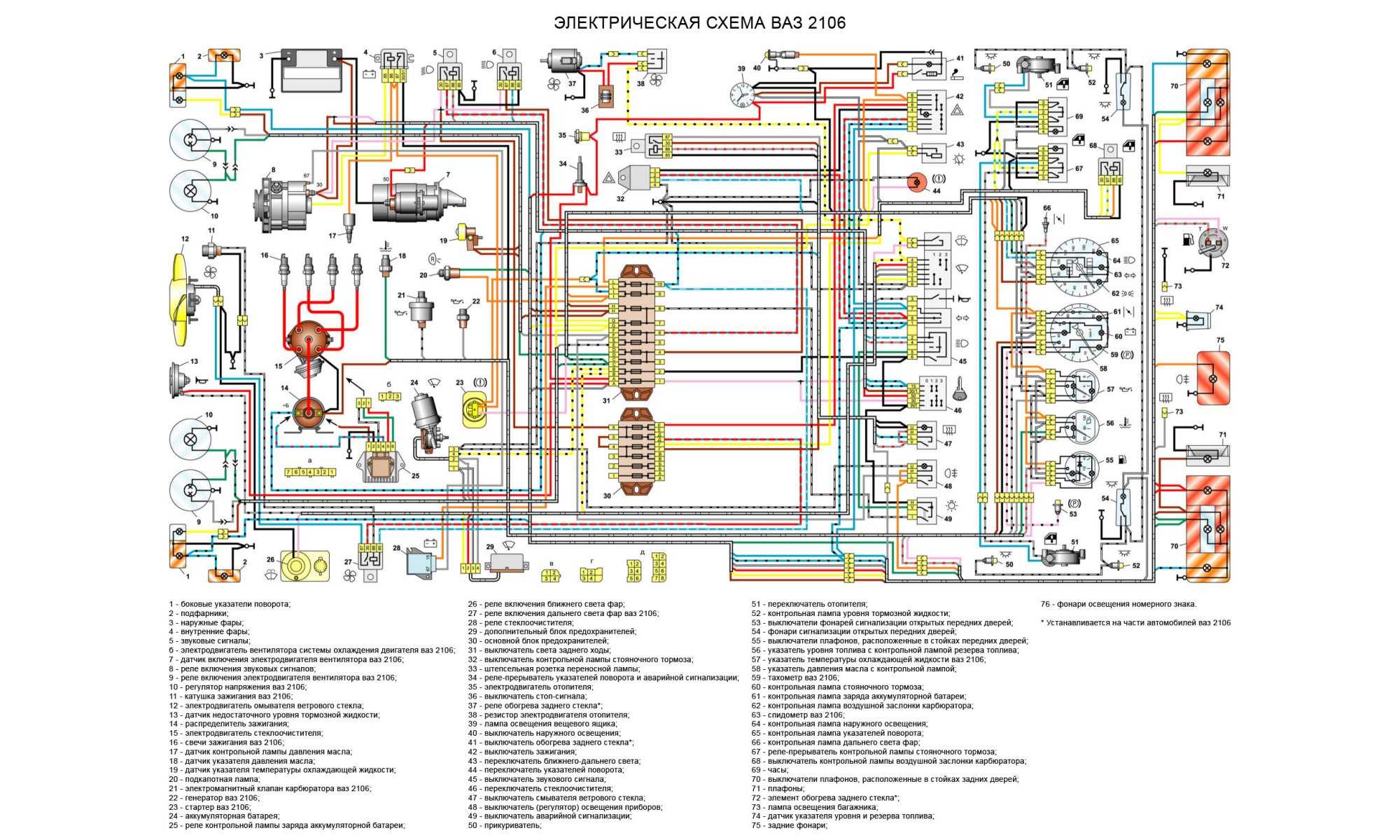

Электрическая схема ВАЗ 2106 выпуска 1988-2001 годов

  1. передние фонари
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле лампы сигнализатора заряда аккумуляторной батареи
  5. реле включения ближнего света фар
  6. реле включения дальнего света фар
  7. стартер
  8. генератор
  9. наружные фары
  10. внутренние фары
  11. датчик включения электродвигателя вентилятора
  12. электродвигатель вентилятора системы охлаждения двигателя
  13. звуковой сигнал
  14. катушка зажигания
  15. распределитель зажигания
  16. свечи зажигания
  17. электромагнитный клапан карбюратора
  18. датчик указателя температуры охлаждающей жидкости
  19. подкапотная лампа
  20. выключатель света заднего хода
  21. датчик указателя давления масла
  22. датчик сигнализатора недостаточного давления масла
  23. датчик сигнализатора недостаточного уровня тормозной жидкости
  24. моторедуктор очистителя ветрового стекла
  25. коммутатор *
  26. электродвигатель омывателя ветрового стекла
  27. реле включения электродвигателя вентилятора **
  28. регулятор напряжения
  29. реле-прерыватель очистителя ветрового стекла
  30. дополнительный блок предохранителей
  31. основной блок предохранителей
  32. реле-прерыватель аварийной сигнализации и указателей поворота
  33. реле включения обогрева заднего стекла ***
  34. выключатель стоп-сигнала
  35. штепсельная розетка для переносной лампы ****
  36. добавочный резистор электродвигателя отопителя
  37. электродвигатель отопителя
  38. переключатель электродвигателя отопителя
  39. часы
  40. лампа освещения вещевого ящика
  41. прикуриватель
  42. выключатель аварийной сигнализации
  43. регулятор освещения приборов
  44. лампа сигнализатора уровня тормозной жидкости
  45. трехрычажный переключатель
  46. выключатель зажигания
  47. выключатель обогрева заднего стекла ***
  48. выключатель заднего противотуманного фонаря
  49. выключатель наружного освещения
  50. выключатели плафонов, расположенные в стойках передних дверей
  51. моторедукторы электростеклоподъемников передних дверей ***
  52. выключатели плафонов, расположенные в стойках задних дверей
  53. выключатель контрольной лампы стояночного тормоза
  54. плафоны освещения салона
  55. указатель уровня топлива с сигнализатором резерва
  56. указатель температуры охлаждающей жидкости
  57. указатель давления масла с сигнализатором недостаточного давления
  58. тахометр
  59. лампа сигнализатора стояночного тормоза
  60. лампа сигнализатора заряда аккумуляторной батареи
  61. лампа сигнализатора воздушной заслонки карбюратора
  62. контрольная лампа габаритного света
  63. лампа сигнализатора указателей поворота
  64. лампа сигнализатора дальнего света фар
  65. спидометр
  66. выключатель сигнализатора воздушной заслонки карбюратора
  67. переключатель электростеклоподъемника левой передней двери ***
  68. реле включения электростеклоподъемников передних дверей ***
  69. переключатель электростеклоподъемника правой передней двери ***
  70. задние фонари
  71. фонари освещения номерного знака
  72. датчик указателя уровня и резерва топлива
  73. колодки, подключаемые к элементу обогрева заднего стекла ***
  74. лампа освещения багажника
  75. задний противотуманный фонарь

Для того, чтобы скачать схему ВАЗ 2106 и сохранить её на компьютер, наведите курсор на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение».

Порядок условной нумерации штекеров в колодках:

  • а — коммутатора
  • б — датчика-распределителя зажигания
  • в — очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла
  • г — реле прерывателя аварийной сигнализации и указателей поворота
  • д — трехрычажного переключателя

* — Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** — С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** — Устанавливается на части автомобилей.

**** — С 2000 г. не устанавливается.

Дополнительные обозначения


При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.

  • задние лампы реверсной передачи;
  • электродвигатели насосов омывателей фар и стекла;
  • обогрев заднего стекла;
  • указатели поворотов, аварийной сигнализации;
  • противотуманные фонари;
  • тахометр, вольтметр, контрольные лампы на приборке;
  • прикуриватель и часы;
  • звуковой сигнал;
  • освещение салона, лампы тормоза;
  • дальний свет фар;
  • контрольная лампа дальнего света;
  • подкапотное освещение и освещение номерного знака;
  • подсветка бардачка;
  • ближний свет справа;
  • ближний свет слева.

Проверка работоспособности генератора ВАЗ 2101

Выход и строя генератора — ситуация довольно неприятная. Специалисты рекомендуют периодически (не реже двух раз в год) проводить оценку его работоспособности для определения оставшегося ресурса.

Это можно сделать как на стенде в СТО, так и с помощью осциллографа. Однако не менее точные результаты можно получить и в гаражных условиях с помощью обычного мультиметра.

Проверка генератора мультиметром

Для проверки генератора можно использовать как аналоговый, так и цифровой мультиметр.

Проверить работоспособность генератора ВАЗ 2101 можно с помощью мультиметра

Алгоритм проверки предельно прост и заключается в выполнении следующих действий.

  1. Мультиметр устанавливается в режим измерения постоянного тока.
  2. Прибор подсоединяется к клеммам аккумулятора. На неработающем двигателе он должен показывать от 11.9 до 12.6 В.
  3. Помощник из салона заводит двигатель и оставляет работать на холостом ходу.
  4. В момент запуска двигателя регистрируются показания мультиметра. Если напряжение резко упало, ресурс генератора незначителен. Если же напряжение, напротив, подскочило (примерно до 14.5 В), то избыточный заряд в ближайшем будущем приведёт к выкипанию АКБ.

Функции электрической проводки моделей «шестерки»

Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:

  • активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
  • соединяет с АКБ через блок ряда предохранителей;
  • проводит электроток ключевых узлов.

Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

  1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

  1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена

В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит

Основные причины неисправности клеммы зажигания:

  • Окисление контактов.
  • Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Данные причины вызваны плохим контактом клеммы на ВАЗ 2106, либо тем, что происходит длительный пуск стартера.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

Основные габаритные размеры автомобиля ВАЗ21011

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
  3. Основные габаритные размеры автомобиля ВАЗ–21011
↓ Комментарии ↓

1. Технические данные 1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона 2. Эксплуатация и обслуживание 2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля

3. Двигатель 3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3.14. Система смазки

4. Топливная система 4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания 5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5.4 Возможные неисправности зажигания, их причины и методы устранения

6. Система запуска и зарядки 6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Трансмиссия 7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Ходовая часть 8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9. Рулевое управление 9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9.3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система 10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11. Электрооборудование 11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы

12. Кузов 12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12.8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель

13. Особенности ремонта 13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023

14. Приложения 14.0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
