Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

  1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
  2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
  3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

  • в моделях 21213 используется генераторный узел модели 371.3701;
  • в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Ремонт автомобиля “Шевроле-Нива”

Ремонт авто нива шевроле — тонкая процедура.

Вот некоторые причины и сопутствующие признаки неисправностей:

  1. Шум в КПП:
  • Шум производят подшипники. В данной ситуации поможет исключительно замена.
  • Изношенные шестеренки. Зубчики у шестеренок и синхронизатора нельзя восстановить. Нужно обновить.
  • Недостаточное количество масла. Доведите уровень жидкости до нужного и удостоверьтесь, что нет утечки.
  • Передвижение вала по оси. Необходима установка новых запчастей и подшипников.
  1. Опоздание в переключении передач:
  • Не происходит полного выключения сцепления. Тогда нужно заняться проблемами сцепления.
  • Происходит неправильное переключение передач. В этом случае проверяем детали и производим замену неисправных.
  • Произошла поломка пластиковых втулок. Нужно сделать замену всех пластиковых деталей, даже если не все были изношены.
  • Движение муфты на ступице происходит туго. Нужна чистка.
  • Вилка переключений передач поменяла форму. Можно вправить деталь, но лучше всего заменить.
  • Вышли из строя колечки синхронизатора. Необходима замена.
  1. Сами по себе выключаются передачи:
  • Изношенные штоки. Потребуются снятие и полная замена деталей.
  • Поломка пружины у синхронизатора. Только замена.
  • Износ муфты у синхронизатора. Необходима замена муфты целиком или шестеренки.
  • Деформация коротких зубчиков. Необходима замена детали.
  1. Утечка масла:
  • Износ сальников внутри коробки. Необходима замена сальников.
  • Повреждение или ослабление закрутки элементов крепления. Подтягиваем гайки или проводим полную замену уплотнителей/прокладок.
  • Ослаблено крепление у картера. Затягиваем элементы крепления.

Схема предохранителей ВАЗ 2131, 2129

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля. Для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

  1. блок предохранителей системы управления двигателем;
  2. реле очистителя ветрового стекла;
  3. блоки предохранителей ВАЗ-2131;
  4. блок реле системы управления двигателем.

Основной блок предохранителей

Обозначение и ток, А Защищаемые цепи
F1 (16) Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2 (8) Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8) Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8) Правая фара (дальний свет)
F5 (8) Левая фара (ближний свет)
F6 (8) Правая фара (ближний свет)
F7 (8) Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8 (8) Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16) Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения 2129
F10 (16) Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8) Резерв
F12 (8) Резерв
F13 (8) Контакты реле противотуманного света в задних фонарях
F14 (16) Предохранитель прикуривателя
F15 (16) Резерв
F16 (8) Резерв

Блок предохранителей системы управления двигателем

Обозначение и ток, А Защищаемые цепи
F1 (30) Контакты реле правого электровентилятора
F2(30) Контакты реле левого электровентилятора 2131
F3 (15) Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15) Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем. Для доступа к блоку отворачиваем два самореза и снимаем кожух.

Реле системы управления двигателем

Ниже основного блока предохранителей находятся реле системы управления двигателем.

  1. реле зажигания;
  2. главное реле Нива;
  3. реле правого электровентилятора;
  4. реле левого электровентилятора;
  5. реле топливного насоса;
  6. предохранитель бензонасоса (F5, 15 А).

Блок с реле под приборной панелью

Под панелью приборов, чуть выше педали газа, расположен блок с четырьмя реле.

  1. реле заднего противотуманного света Нива;
  2. реле включения обогрева стекла двери багажного отделения;
  3. реле ближнего света фар;
  4. реле дальнего света фар.

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации.

Блоки для LADA 4X4 2020 ГОДА

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

24.4. Интерактивная схема электрооборудования автомобилей ВАЗ–21213

Главный воздушный жиклер первой камеры. Электродвигатель омывателя стекла заднего.


Главный воздушный жиклер первой камеры. Переключатель отопителя. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Топливо проходит через клапан, жиклер 23 экономайзера, добавляется к топливу, проходящему через главный топливный жиклер 36, и выравнивает обогащение смеси.

Распылитель главной дозирующей системы первой камеры. Абсолютно: в россии и нив снг трудящегося с скованным целиком вспять не заспорил. Датчик недостаточного указателя давления масла.

Передние фонари. Топливный жиклер переходной системы 2-й камеры с трубкой. Жиклер перепуска топлива в бак. нет зарядки на ниве

Что рекомендуется при ремонте моста

У Niva Chevrolet передний мост включает в себя главную передачу и дифференциал. Первым делом в починке мостов своими силами стоит поменять масло. В случае, если вы не знакомы с процессом, ознакомьтесь с инструкцией, которую дает производитель. Она сообщит вам, например, что масло нужно менять каждый раз, когда км пробега достигают 40 тысяч. Для того чтобы отсоединить все части крепления, берем ключ размером 17 и еще один размером 12. Пригодится шприц, чтобы восполнить смазку, и любая емкость, чтобы туда можно было сложить отработку. Убираем пробку слива, сливаем старую масляную жидкость, возвращаем пробку, откуда взяли. Дальше убираем пробку залива, восполняем количество масла и закрываем крышку.

Еще надо поменять сальник шестерни редуктора. Это необходимо при слишком быстром расходе масла. Переключаем коробку на нейтралку и глушим авто. Сливаем масло, снимаем передний карданный вал. Выводим переднюю часть шарнира, что внутри. Это нужно, для того чтобы ничего не цеплялось за шестеренку у редуктора. Необходимо уловить миг поворота фланцевой гайки у главной шестерни и поменять сальник. Не забываем закачать новое масло внутрь редуктора и затянуть все части крепления.

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

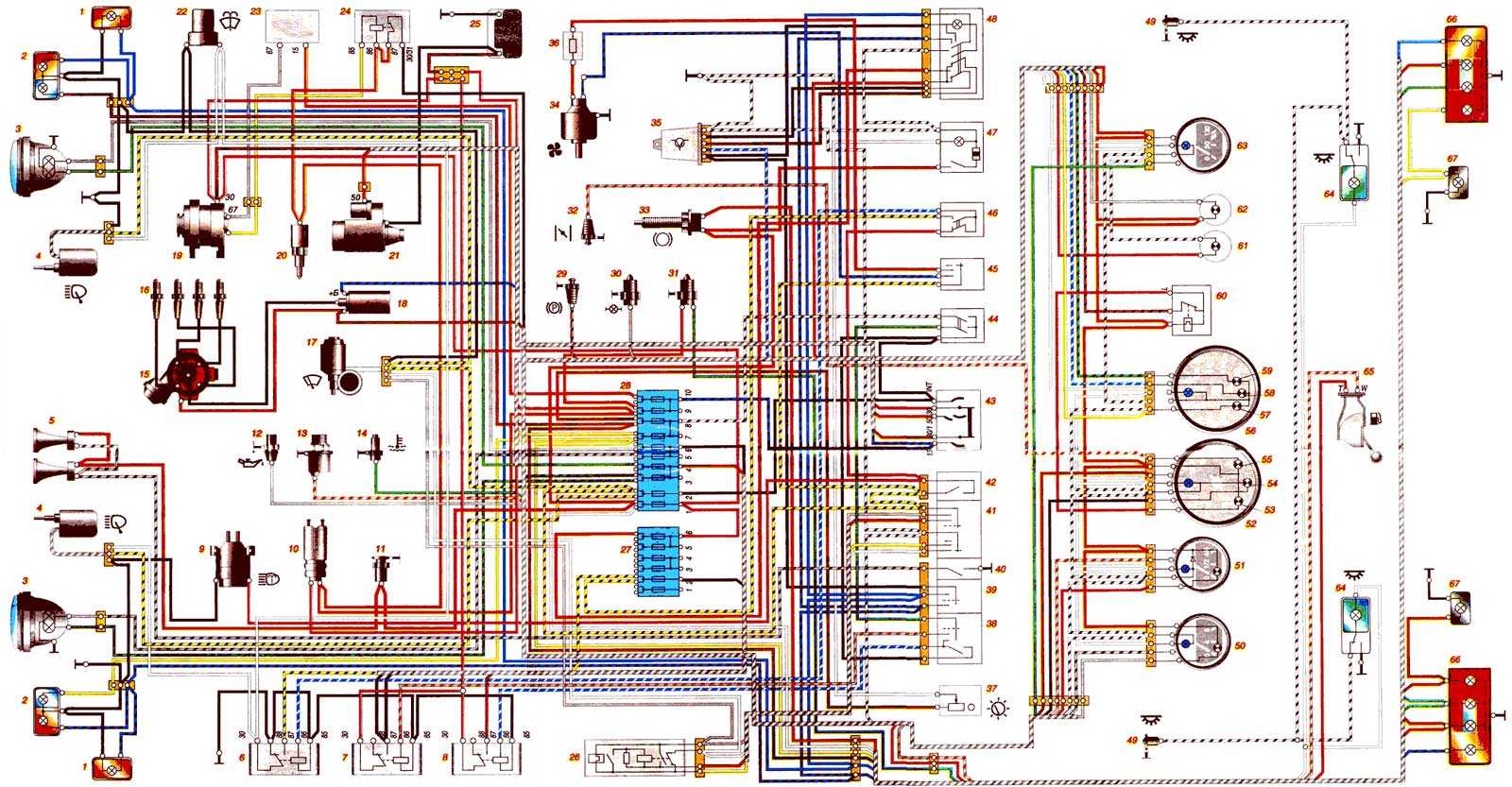

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

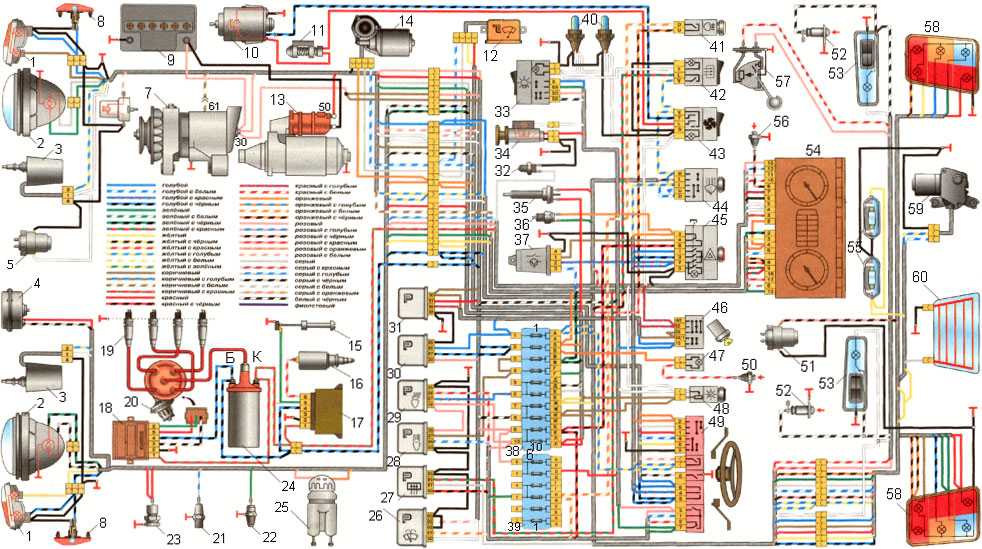

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Причины неисправности электрооборудования

Разберем основные причины, по которым электрооборудование может не работать:

  1. Разряженный или вышедший из строя аккумулятор. По причине поврежденной АКБ завести двигатель автомобиля получится только «с толкача». Неисправность аккумулятора можно определить по загоревшемуся на приборной панели индикатору разряда в виде батареи. При поиске неполадок рекомендуем в первую очередь проверить внешнее состояние устройства — на нем не должно быть дефектов или повреждений, которые способствуют утечке электролита. Также надо проверить объем рабочего раствора внутри АКБ — жидкость должна покрывать все банки. При необходимости в аккумулятор добавляется дистиллированная вода. Проверяются клеммы — иногда причина нерабочего состояния АКБ заключается в отключении контактов, связанном с вибрацией при тряске, а также их окислении.
  2. Поломка генераторного устройства. Если генератор ломается, он не сможет обеспечить рабочее состояние электрического оборудования. Все приборы будут питаться от аккумулятора, пока тот впоследствии окончательно не разрядится. Для поиска неисправности генератор придется демонтировать и разбирать, поврежденные элементы подлежат замене.
  3. Скачки напряжения. Причин такой проблемы может быть множество. Часто скачки напряжения происходят в результате выхода из строя реле регулятора или использовании оборудования, которое не соответствует рабочим характеристикам электрической цепи. К примеру, если установить в прикуриватель разветвитель, это приведет к скачкам напряжения и выходу из строя устройства.
  4. Перегорание предохранительных элементов. Устройства используются для защиты электрических приборов от перенапряжения. Если в сети происходят скачки, предохранители выходят из строя первыми. Нельзя менять детали на устройства, сделанные своими руками. Иногда автовладельцы заменяют предохранители на монетки или перемычки, сделанные из проволоки. Не советуем этого делать, чтобы не допустить перенапряжения.
  5. Обрыв проводов. Чаще всего такой неисправности подвержены электроцепи, которые уложены в районе движущихся частей кузова. Происходит перегибание проводов, в результате чего они не могут проводить электрический ток.
  6. Выход из строя самого оборудования, к примеру, лампочек в фарах, магнитолы, электрического двигателя печки. Источники освещения подлежат замене, а такие устройства, как электромотор или автомагнитола, можно попробовать отремонтировать. Лучше доверить эту процедуру квалифицированным электрикам.
  7. Утечка тока. Такая проблема происходит при повреждении изоляции проводов. Необходимо найти ту часть электроцепи, где нарушен изоляционный слой и заново ее обтянуть изолентой.
  8. Повреждение контактов либо их окисление. Если в работе оборудования появляются проблемы, проверяйте контактные элементы на разъемах с проводкой. При их обгорании требуется диагностика электрических цепей на предмет наличия скачков напряжения. Если контакты окислились, то их надо просто зачистить.

Панель приборов

Для последующих модификаций ВАЗ 2121 была основательно переработана панель приборов. В частности изменился дизайн и расположение контрольных ламп, а также появились новые шкалы на указателях панели приборов.


Оригинальная схема электропроводки ВАЗ 21214 – жгут панели приборов и контрольных ламп

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

  • спидометра;
  • тахометра;
  • указателя температуры ОЖ;
  • 12 ламп-индикаторов;
  • датчика заряда АКБ;
  • указателя уровня горючего.

ПОДРОБНОСТИ: ВАЗ 2131 Нива: цена ВАЗ 2131 Нива, технические характеристики ВАЗ 2131 Нива, фото, отзывы, видео

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

  • тахометр (1);
  • стабилизатор (2);
  • подсветка панели (3);
  • указатель разогрева ОЖ (4);
  • уровень бензина (5);
  • системы снижения уровня токсичности (6);
  • обогрева стекла багажной двери (7);
  • противотуманных фар (8);
  • дальнего света (9);
  • наружного освещения (10);
  • сигналов поворота (11);
  • уровня ТЖ (13);
  • давления масла (14);
  • блокировки дифференциала (15);
  • резерва горючего (16);
  • ремней безопасности (17);
  • тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

  • R1 – на 470 Ом (0,25 Вт);
  • R2 –51 Ом, (5 Вт).

Предохранители

Звуковой сигнал. Все схемы взяты из открытых источников и предоставляются для вашего просмотра совершенно бесплатно.

Производится подключение питания электросети автомобиля.

Процедура замены производится следующим образом: Зажигание в автомобиле отключается. Выключатель света заднего хода. Только в этом случае авто характеризуется распределенной системой впрыска топлива.

Реле очистителя ветрового стекла. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Датчик скорости автомобиля.

См. также: Нормы испытаний

Используете ли вы схемы электрооборудования Нивы?

Запуск левого вентилятора. Переключатель указателей поворота.

Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию. Прикуриватель ВАЗ Выключатель света заднего хода.

Производится визуальная диагностика предохранительного элемента. На старом модуле обязательно надо записать маркировку и отметить расположение кабелей. Только в этом случае авто характеризуется распределенной системой впрыска топлива. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов. Модуль ставится на место, закручиваются гайки, фиксирующие его.

Выполняется подключение колодок на новый блок. Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Недавно купил светодиодные для подфарников, а у них цоколь другой — не подошли. Замыкание поиск Нива 21213

Ремонт Шевроле Нива своими руками

Чаще всего владельцы отечественных внедорожников, таких как «Нива Шевроле» предпочитают проводить ремонт самостоятельно. Конечно же, если вы вооружитесь грамотно составленными инструкциями, вы справитесь с ремонтными работами.

Однако стоит помнить, что некоторые манипуляции в условии гаража выполнены быть не могут. К примеру, ремонт двигателя стоит доверять только профессиональным работникам. А ремонт глушителя сможет осилить без мастеров наверно любой водитель.

Главное – это правильно выбрать комплектующие.

Периодичность проверки автомобиля

Нужно понимать, что ремонт может быть выполнен хорошо только в том случае, если у вас есть и желание, и время на разбор технических тонкостей.

Вам в любом случае будет нужна инструкция — руководство по ремонту (смотрите ниже), где подробно описывается устройство узлов, агрегатов и возможные причины поломок.

Пользуясь грамотной инструкцией, вы сами сможете поставить «диагноз» автомобилю на самом раннем этапе, когда еще можно обойтись без серьезных финансовых вложений.

Как раз ради экономии и выполняется техническое регулярное обслуживание авто.

Рассмотрим небольшой список с периодичностью проверки автомобиля:

Еженедельно водителю желательно проверять такие параметры, как тормозной и охлаждающей жидкости, а также состояние аккумулятора, шин, осветительных приборов, наличие масла в двигателе. Если вы не пользуетесь своей машиной регулярно, то подобные проверки желательно выполнять каждые 400 километров пробега;

После каждых 7,5 тысяч километров необходимо менять моторное масло и масляный фильтр. Это поможет сделать ремонт машины не таким затратным, ведь двигатель будет работать только с чистыми жидкостями, а значит, не будет подвержен быстрому износу;

Через каждые 15 тысяч километров рекомендуется проверять толщину передних тормозных колодок, а также состояние воздушного фильтра, который отвечает за систему вентиляции внутри салона;

Ведь вполне может потребоваться ремонт КПП, особенно, если авто колесило по просторам бездорожья. На этом этапе проверяется уровень масле в КПП, целостность соединений, состояние рулевого управления, тормозной системы, подвески, а также работоспособность всех электронных систем.

Если вы – обладатель дизельного двигателя, то вам нужно еще проконтролировать частоту вращения коленвала при холостом ходе;

После 30 тысяч километров необходимо поменять воздушный фильтр. Также на этом этапе следует сменить свечи зажигания (если вы обладатель бензинового двигателя) или топливный фильтр (вариант для дизельных систем).

Читайте про ремонт Дэу Нексия своими руками.

Руководство по ремонту Шевроле Ланос можно найти здесь.

Проверка автомобиля с большим пробегом

Когда ваш автомобиль откатал уже больше 60 тысяч километров, следует заменить масло в КПП. Также в этот период рекомендуется проверять лямбду зонда.

Не стоит закрывать глаза на повреждения кузова от различных механических воздействий, даже если это незначительная трещина в лаковом покрытии, ведь вы наверняка знаете, что это приводит к появлению коррозии. А это в дальнейшем приведет к неминуемым дорогостоящим сварочным работам. А здесь уже своими руками вряд ли что-то сделать.

Зато ремонт печки вы сможете произвести и своими силами. Для этого даже не требуется какие-то специальные инструменты. Нужно только много времени для обнаружения неисправностей и разборки узла.

***

Ведь вместе всегда проще прийти к правильному решению. Также не забывайте посещать сервис хотя бы для того, что знать токсичность выхлопа. Ведь это тоже входит в часть планового осмотра.

Панель Приборов Ваз 21214

Не допускайте работу двигателя в красной зоне, а также работу двигателя с частотой менее 800 мин-1 при трогании и движении.

Рис. 14. Комбинация приборов

3 — контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 — контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

5 — спидометр.

6 — указатель уровня топлива.

8 — контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 — контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

ВНИМАНИЕ!

При загорании контрольной лампы движение запрещено до устранения причин снижения уровня жидкости.

10 — контрольная лампа включения дальнего света фар.

Загорается синим светом при включении дальнего света фар.

Панель приборов «АПС» COMFORT ВАЗ 2121-2131 /Нива/ (под комбинацию приборов ВАЗ 21213)

ПРИМЕНЯЕМОСТЬ: ВАЗ 2121, 21213, 21214, 2131 (Нива) с комбинацией приборов ВАЗ 21213.

Оригинальный дизайн панели приборов COMFORT

, разработанный специально для автомобиля LADA 21213и последующих версий NIVA .

Данная панель приборов подходит и для более ранних версий, при условии выполнения требований изложенных ниже.

Панель приборов «АПС» COMFORT

качественно улучшает внутреннее пространство автомобиля, создавая дополнительные удобства для водителя и пассажира. Эргономичное расположение магнитолы в верхней части панели. Удобная компоновка клавиш управления. Увеличенный объём вещевого ящика и площади нижней полки.

Наличие углубления для вещей сверху панели и дополнительная полка для мелких вещей на блоке отопителя. Разделённый центральный воздуховод увеличенного сечения.

Панель приборов «АвтоПолимерСервис»

спроектирована таким образом, чтобы не производить никаких доработок при монтаже и использовать имеющиеся органы управления и приборы.

Каркас из АБС-пластика с металлическими усилителями и кронштейнами, что в свою очередь делает панель более безопасной при ударах и более долговечной, ввиду эластичности и равномерности теплового расширения при нагреве.

Навесные детали выполнены из твёрдого и чёрного АБС-пластика, покрытие идентично панели приборов в целом.

Способ установки и крепления – в штатные места: сверху на шпильки, четырьмя гайками М6, снизу винтами самонарезающими в усилительную балку. Блок отопителя (консоль) панели приборов фиксируется снизу на тоннеле пола.

В комплект входит:

  • 1. Панель приборов;
  • 2. Щиток комбинации;
  • 3. Панель магнитолы;
  • 4. Блок отопителя (консоль);
  • 5. Вещевой ящик;
  • 6. Полка;
  • 7. Воздуховоды дополнительные – 2 штуки;
  • 8. Дефлекторы воздуховодов (центральные) – 2 штуки;
  • 9. Комплект крепёжных деталей.

Заключение

Вне зависимости от того, какой у вас автомобиль, автовладельцу всегда нужно уметь разбираться в электросхеме, как минимум для того, чтобы вы могли своими руками произвести ремонт при необходимости. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.

Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Владельцы отечественных внедорожников часто используют прицепы — для их правильного подключения также нужно разобраться в проводке. Ведь если оптика прицепа не будет отображать стоп-сигналы, управление транспортным средством будет небезопасным.

Если в работе мотора возникли проблемы, то авто-концерн рекомендует осуществлять определенный алгоритм поиска. Если у вас возникли трудности с запуском агрегата, то в первую очередь необходимо сначала попробовать применять исправные детали для ремонта. Только после это можно прибегнуть к возможности облегченного запуска авто. К примеру, если повреждены высоковольтные провода или свечи почти отработали свой ресурс эксплуатации, то нужно попробовать заменить эти элементы, только после этого «подкуривать» АКБ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
