Как включить габариты, ближний и дальний свет фар lada priora

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

Снимите фишку выключателя фонарей.
Включите зажигание.
Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

Если питание приходит, проверьте датчик заднего хода.
Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Возможные неисправности проводки

С какими неисправностями в работе бортовой сети автолюбитель может столкнуться:

Само устройство не работает. Например, отказывается функционировать система обогрева заднего стекла либо электрический регулятор боковых зеркал. Есть вероятность, что причина кроется в самом устройстве либо предохранителе, который отвечает за его работоспособность.
Замыкание в электросети. Как сказано выше, проблема замыкания обычно проявляется в результате нарушения изоляции на том или ином участке. Чтобы не допустить этого, укладка проводов должна осуществляться в местах, где отсутствуют какие-либо движущиеся элементы.
Обрыв проводки. Данная неисправность характерна для многих авто российского производства.Чтобы не допустить обрыва, учтите рекомендации, описанные пунктом выше.
Выход из строя предохранительного элемента. Если вы замечаете, что в работе тех или иных приборов стали появляться неисправности, то для начала следует открыть монтажный блок и проверить целостность самого предохранителя. Есть вероятность, что проблема кроется именно в этом. Обычно предохранительные устройства ломаются из-за слишком высокого напряжения в бортовой сети. Если причина действительно кроется в перенапряжении, то для начала необходимо ликвидировать саму проблему, а уже потом менять предохранители.
Отсутствие контакта. Участок цепи при этом может быть целым, но контакт будет отсутствовать. Вероятнее всего, в данном случае проблема кроется в том, что провод немного отошел или контакт на его конце окислился. В таком случае производится зачистка контакта, для этого используется щетка или наждачка, после чего осуществляется повторное подключение провода.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

1 – ЭУР;
2 – контролька аварийки;
3 – датчик давления масла;
4 – световой индикатор включения ручного тормоза;
5 – БУ иммобилайзера;
6 – БУ подушек безопасности;
7 – наружное освещение автомобиля;
8-9 – указатели поворота;
10 – контроль системы впрыска горючей смеси;
11 – отключение ПБ переднего пассажира;
12 – индикация замков ремней безопасности;
13 – работа тормозной системы;
14 – кнопка перезагрузки подрулевого переключателя;
15 – индикация расширительного бачка тормозной системы;
16 – БУ ABS;
17 – выключатель положения дальнего света головного освещения;
18 – подсветка приборной доски;
19 – масса;
20 – прием питания от клеммы АКБ;
21 – соединитель замка зажигания;
22 – сенсор расхода горючего;
23-24 – переключатель режимов БК;
25-26 – датчик температуры «за бортом»;
27 – остаток топлива в баке;
28 – спидометр;
29 – индикация температуры антифриза;
30 – тахометр;
31 – диагностическая клемма;
32 – питание от генератора (L).

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Штатные ДХО (дневные ходовые огни) на Приору – артикул и цена

Штатные световые приборы стоят внутри блок-фар Приоры:

левая – 2170-03711011-00, цена – 6000-7000 рублей;
правая – 2170-03711010-00, цена – 6000-7000 рублей.

Штатные световые приборы стоят в одной «ячейке» с дальним светом. Для их «активации» устанавливается реле ДХО-30 на Приору стоимостью около 600 рублей. Весь секрет в том, что реле «30» ставится вместо стандартного реле дальнего света.

Благодаря этой модернизации дневные ходовые загораются, когда водитель включает ключом зажигание, а затем спускает ручник. Два этих действия должны активировать световые приборы – появляется новая «предустановка» благодаря 30 реле. При этом габариты не горят одновременно с ДХО. Эта модернизация для дорестайлинговых фар сделает их такими же функциональными, какими являются рестайлинговые.

Установка

Замена старой панели приборов без CAN на щиток с навигацией без CAN (2170-3801010-50) выполняется без доработок. Снимаем старую панель и вместо нее устанавливаем новую, вставляем разъем с проводами, подключаем антенну (закрепляем ее на крыше) и при необходимости меняем правый подрулевый переключатель.

Если старая комбинация приборов без навигации, но с CAN и вместо нее планируется установить новый щиток с навигацией с CAN (2170-3801010-60), тогда нужно переставить контакты 10-11 на 28-29 (если после подключения все равно не работает, меняем 28 и 29 местами). См. распиновку комбинации приборов.

После установки новой панели приборов пробег обнулится.

Навигация в панели приборов работает на Windows CE 6.0 вместе с ПО Navitel. Предусмотрено обновление ПО и загрузка навигационных карт с USB-карты через специальный USB вход. Эксплуатация автомобиля станет на много приятней, единственный недостаток — высокая цена.

А вам приходилось ставить на Приору или Калину щиток приборов нового образца с навигацией? Какие трудности у вас возникали в ходе этой доработки? Напомним, на сайте лада.онлайн можно найти другие инструкции по тюнингу и доработке автомобилей Лада Приора или Калина, например, как отрегулировать электронную педаль газа или улучшить тормоза без переделок.

Ключевые слова: панель приборов лада приора | панель приборов лада калина | торпедо лада приора | торпедо лада калина

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Когда Chevrolet Niva получит рестайлинг, новые подробности

Фото юбилейной Lada 4х4 и отличительные особенности

Как закрыть радиатор двигателя Lada Vesta зимой

Диагностика электроусилителя руля Лада без сканера

Как снять блок электропакета с охраны LADA PRIORA

Что делать если Приора не снимается со штатной сигнализации!

Моргает аварийная сигнализация, автомобиль не реагирует на кнопки ключа зажигания.Как правило, здесь задействованы несколько блоков, которые имеют синхронизациюмежду собой.

Ключ зажигания
Модуль радиоканала (Находится в водительской двери)
Блок электропакета (Блок комфорта)
ЭБУ двигателя

Новые блоки идут с не активированными кодами внутри и могут без проблем устанавливаться налюбой автомобиль, но стоит прописать (обучить) ключи, во все эти блоки прописывается специальный код,который имеет синхронизацию между собой и служит как штатная сигнализация. (Иммобилайзер)Как только вы повернули ключ зажигания, в течении пяти секунд идет опрос между ключом и блоками,если код везде совпал, тогда ЭБУ двигателя дает разрешение на запуск, если код хоть одного устройстване распознан, ЭБУ двигателя блокируется и автомобиль не заводится.

Обучение рабочего ключа, производится с помощью специального красного обучающего ключа.Процедуру обучения ключей я описывать не буду, в интернете полно информации.На самом деле главным ключом, является красный обучающий ключ, в нем хранитсякод который после обучения записывается в рабочий ключ и остальные блоки.

Попробую подробней объяснить как это все работает:

Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета иблоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Как определить обучены ключи или нет:

Лампа ИММО на панели приборов тухнет через 5 секунд — ключи обучены.
Лампа ИММO тухнет через 30 секунд — ключи не обучены. (Автомобиль будет заводится любой болванкой)

Варианты отключения ИММО:

Записать в блок ЭБУ двигателя необученный дамп еепром. Все функции останутся работать в штатномрежиме, кнопки ключа и тд., только автомобиль будет заводится любой болванкой.

Если автомобиль не снимается с охраны с пульта дистанционного управления:

Тут ситуация немного сложней, для этого и писалась данная статья.Вдруг по каким то причинам автомобиль остался на охране, моргает аварийная сигнализация,автомобиль подает звуковые сигналы и тд.Конечно же вы откроете автомобиль механическим способом с помощью замочной скважиныв двери, но при этом постоянно моргает аварийная сигнализация и не работают функции комфорта,автомобиль при этом не заводится.Причиной могла стать поломка ключа дистанционного управления или модуля двери водителя.При всем этом блок электропакета остался на охране.
Снять блок электропакета с охраны можно двумя способами.1) Поставить модуль двери водителя с другого автомобиля и открыть дистанционно с ключатой же машины. Таким способом можно снять блок комфорта с охраны.2) Разобрать блок электропакета и с помощью программатора очистить микросхему памятиеепром М95080.

Блок комфорта, снятие с охраны.Данная инструкция относится только для разблокировки блока электропакета.Если нужно разблокировать запуск двигателя, достаточно записать необученныйдамп еепром в ЭБУ двигателя.

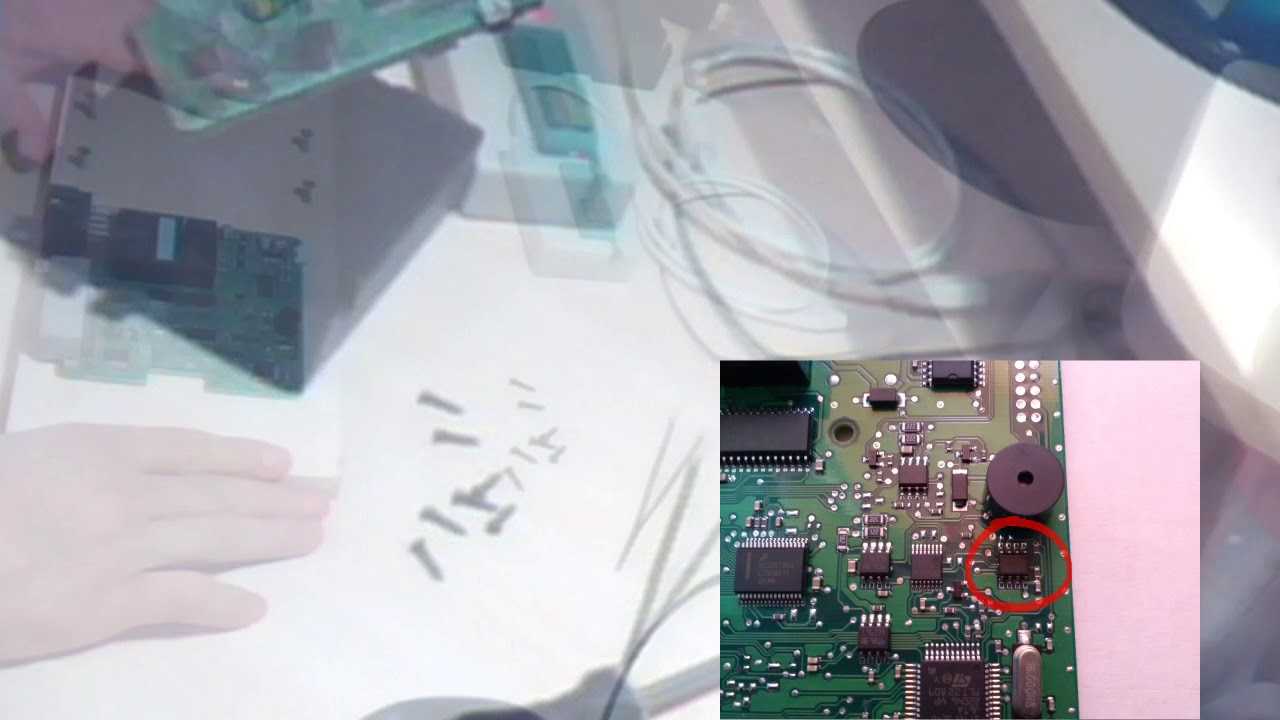

Разбираем блок и находим микросхему памяти еепрм M95080.Данную микросхему достаточно вставить в программатор и полностью очистить, илизаменить на новую если нет программатора.При повторном обучении ключей все необходимые данные пропишутся в нее заново.

После очистки микросхемы блок электропакета выйдет с охраны.

Еще несколько фоток в тему и видео.

Распиновка блока комфорта для подключения на столе.

Схема подключения контроллера электро пакета.

Как снять блок электропакета Приора с охраны 2170-3763040

Предохранители и реле в Ладе Приоре, электрические схемы

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения

Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Замена звукового сигнала на Лада Веста – нехитрая процедура, которую должен уметь выполнить любой владелец. Ведь езда без исправно работающего клаксона априори небезопасна, а отгонять автомобиль на СТО из-за подобной поломки – неоправданно большие временные затраты. Однако замена в случае возникшей неисправности – не единственная необходимость. Многих попросту не устраивает громкость либо тональность звукового сигнала, и они меняют штатные компоненты Весты на альтернативные. Следовательно, оба эти пути необходимо рассмотреть подробнее.

Не горит свет в багажнике

Микрик находится в самом замке. Надо снять обшивку двери, чтобы добраться до него. Пройдись поиском – была тема с фотками замка багажника. Но имей в виду, что лампочка включается не самим микриком, а RECом(задним электрическим блоком) по сигналу с микрика.

Нашел на форуме тему с фотками окисленных контактов замка багажника – разобрал свой замок, там контакты от окисления стали как проволка и один даже обломился, пришлось «приколхозить» его обратно.

После этого пропали обе проблемы: свет включается исправно, сигналка «сама по себе» не срабатывает.

P.S. купил светодиодную лампочку белого цвета в багажник, вставил её, а она мирцает как стробоскоп. В чем может проблема? Сама лампочка исправна, проверял в салонном плафоне.

Такая же проблема была. В добавок к этому сигналка иногда сама по себе включалась по среди ночи.

После этого пропали обе проблемы: свет включается исправно, сигналка «сама по себе» не срабатывает.

Параллельно светодиодам ставь резюк с сопротивлением как у светящейся лампы накаливания (там на 5Вт? тогда 12^2/5=29 Ом.) Резюк не менее чем на 5Вт и обеспечить хороший теплоотвод – ни во что не заматывать, к пластмассе не прислонять. Пусть будет в воздухе в какой-нибудь сетчатой обрешетке.

Причина всего этого – транзисторные ключи, зажигающие лампы. Или ключ не выходит на рабочий режим с таким мизерным током коллектора, или какая-нибудь цепь, которая анализирует ток и выходит в режим осцилляции при таком мизерном токе.

Точки подключения штатной сигнализации на Лада Приора

Концевик капота (-) – белый, черный в разъеме посередине;
Зажигание (+) – оранжевый в разъеме посередине;
Кнопка открывания крышки багажного отсека (-) – черный, белый в маленьком разъеме;
Концевик багажного отсека (-) – черный, белый в маленьком разъеме;
Заводская звуковая система оповещения – черный, белый на предохранительной панели.Владельцы моделей Ваз меняют, или усовершенствуют существующую защиту. Модернизировать защиту на приору не трудно. Для управления центральным замком требуется перерезать проводок коричневого цвета в водительской дверце и подключиться соответственно схеме.

Основные концевики

Зажигание – синий, черный цвет, расположен в районе замка зажигания;
Стартер – красного цвета;
Повороты – синий и синий с черной риской;
Зажигание – оранжевый;
Концевик капота – белый с черной полоской;
Генератор – черный с коричневой риской.

Другие решения для дневных огней на Ладе Приоре

По ПДД установка дополнительного оборудования не обязательна, а вместо ДХО можно использовать ближний свет, габаритные огни или подключенные противотуманные фары приора . Однако такие решения на практике оказываются не самыми эффективными для повышения различимости автомобиля.

Недостатки пренебрежения специальными ходовыми огнями:

Габаритные огни , мощность которых составляет 5 Вт, хорошо видны в темноте. Днем они практически полностью обесцвечиваются и оказываются почти незаметными.
Ближний фары позволяет хорошо обозначить автомобиль на дороге, он становится действительно различимым. Но такой вариант при частой езде с включенными в дневное время фарами приводит к их скорому износу и перерасходу топлива. Приходится обеспечивать одновременный расход электроэнергии на приборную панель и габаритные огни . Более 0.4 л бензина уходит при этом на проход 100 км на автомобиле Лада Приора .
Дальние фары в качестве ДХО не рекомендуется использовать как по указанным для ближнего света причинам, так и из-за риска ослепления движущихся напротив водителей автомобилей.
Противотуманные фары не обеспечивают хорошую дальность света и различимость автомобиля недостаточна.

Противотуманные фары могут заменить ходовые огни у Лада Приора

Как снять блок электропакета с охраны LADA PRIORA

Что делать если Приора не снимается со штатной сигнализации!

Ключ зажигания
Модуль радиоканала (Находится в водительской двери)
Блок электропакета (Блок комфорта)
ЭБУ двигателя

Попробую подробней объяснить как это все работает:

Код радиоканала, которым мы открываем двери с кнопок дистанционного управления ключа,прописывается в модуль двери водителя, где находятся кнопки стеклоподъемников.Если заменить блок комфорта или эбу двигателя, кнопки на ключе все равно будут работать.
Код ИММО (Иммобилайзера) имеет связь только с ключом зажигания, блоком электропакета иблоком ЭБУ. Если отсоединить модуль двери водителя, автомобиль все равно заведется.

Инструкция по установке и подключению

Установка сигнализации на Приора начинается с определения мест расположения блоков охранного комплекса. При монтаже требуется обеспечить минимальную длину соединительных кабелей, запрещается располагать модули на штатных электрических приборах. На части машин Лада 2 Приора используется заводской охранный комплекс с пультом управления, вынесенным на головку ключа. Штатный блок сигнализации на Приоре находится в салоне машины под облицовками тоннеля пола. При установке дополнительного защитного оборудования штатное устройство отключается.

Установка сигналки своими руками начинается с монтажа головного блока, который располагается внутри панели приборов. Узел располагается на удалении от салонного обогревателя, рекомендуется наклонить модуль штекером вниз для стока конденсата. Положительный импульс питания поступает от замка зажигания, в цепи предусматривается предохранитель (номинал указан в документации, прилагаемой к автосигнализации).

Антенный блок ставится на ветровое стекло, часть сигнализаций допускает скрытное размещение узла (со снижением радиуса действия пультов).

При использовании оборудования с автозапуском требуется вывести в моторный отсек температурный сенсор; на части моделей сигнализаций применяется отдельный блок реле, обеспечивающий пуск мотора на расстоянии.

Сенсор удара располагается в салоне машины (пьезоэлектрический микрофон) или внутри головного блока (3-осевой сенсор ускорений). При установке оборудования требуется вывести на обшивку стойки контрольный светодиод, а также переключатель программирования. Головной жгут проводки подключается к блоку центрального замка и сирене, размещенной в моторном отсеке. Для управления замком крышки багажника используется дополнительный канал сигнализации. Подсоединение выполняются в соответствии с заводской инструкцией.

Охранный комплекс на автомобилях Приора подключается к электронному блоку управления, который находится под панелью приборов около педального узла. Для повышения защищенности рекомендуется соединить дополнительные жгуты со штатной проводкой автомашины. Полученные магистрали должны внешне имитировать заводские кабели, что дополнительно усложнит задачу угонщика. Часть комплексов поддерживают реле с радиоуправлением, которые блокируют цепи топливного насоса или зажигания.

При установке проводки требуется использовать кабели из одинакового материала. Если предполагается соединить разнородные металлы, то коммутация производится специальной муфтой. Лишние провода рекомендуется свернуть в рулон, который затем крепится под панелью приборов. Запрещается натягивать или изгибать проводку под прямым углом.
