Замена глушителя lada priora (ваз приора) своим руками

Выхлопная труба ВАЗ 1111 (Ока)

У Оки глушитель идет отдельно от выхлопной трубы. Существует 2 модели Оки с ВАЗовскими моторами, соответственно на них устанавливаются 2 вида глушителей и выхлопных труб:

Базовая 1111 – на нее устанавливается выхлопная труба ВАЗ 1111
Модифицированная с двигателем 11113 — на нее устанавливается выхлопная труба ВАЗ 11113

Отличия между ними в креплениях. В первом случае труба крепится хомутом, во втором используется болтовое соединение.

Стоимость глушителя для Lada Priora на территории России — от 1000 до 7500 руб. Основная задача глушителя — снизить шумность выхлопных газов в системе выпуска до допустимых пределов. Также он уменьшает токсичность отработавших газов и их температуру.

Узел состоит из металлического корпуса (в идеале — из нержавеющей стали) и отводящих трубок. В корпусе расположено несколько каналов и камер, через которые проходят потоки отработанных продуктов горения. Во время прохождения газа по внутренним элементам конструкции звуковые колебания подавляются. Во всех узлах для гашения высокочастотных шумов используется смена направления потока в каналах, расположенных под разными углами.

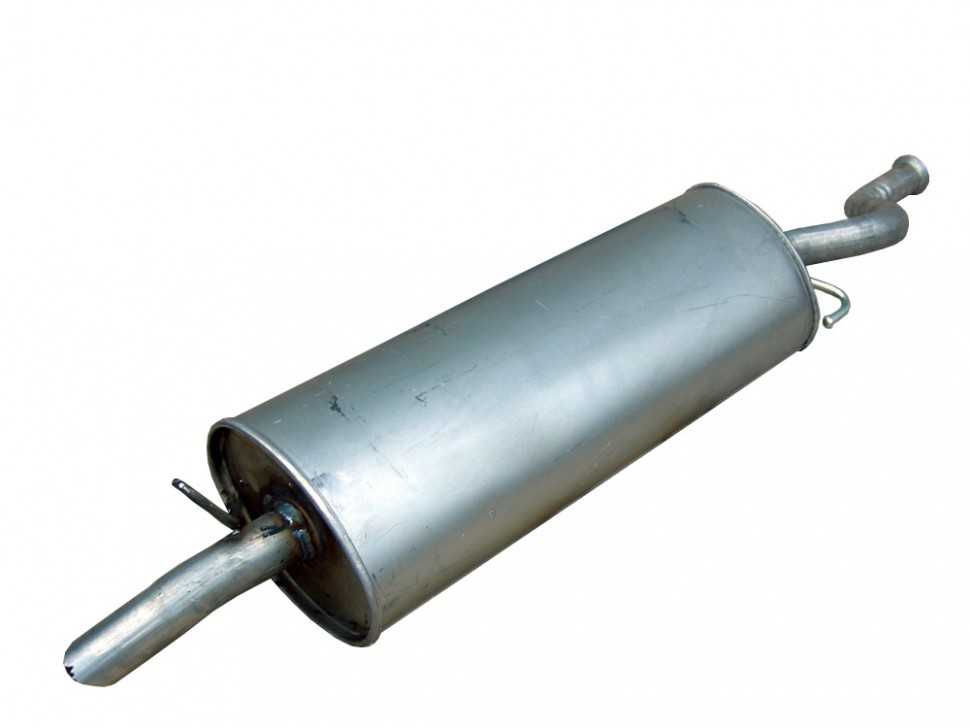

Штатный глушитель-артикул и цена

Комплектуется заводом автомобиль ВАЗ 2170 «Приора» запчастью артикул №2170-120010. Исполненый из лёгкой листовой стали толщиной 0.8-1,1мм. Соединительная входная труба диаметром 48мм. Внутри камеры глушителя (овального бачка — в народе бочонка) расположен ряд параллельных камер для последнего этапа погашения силы звуковой волны выхлопных газов. Выходная труба позволяет устанавливать разного типа насадки на глушитель для придания уникальности, изменения звуковых характеристик выхлопа своего автомобиля. Цена такого штатного глушителя в пределах 1200-1600р. Шагнуть конечно можно на много дальше.

Устройство резонатора

Конструктивно резонатор состоит из перфорированной (просверленной по всей длине в пределах устройства) трубы, помещенной в металлический корпус. Также в конструкции есть дроссельное отверстие, предназначенное для повышения эффективности гашения волновых колебаний в трубе. Внутренняя полость резонатора разделена на две или более неравные части перегородками, расположенными в поперечной плоскости к трубе. Также в конструкцию более современных выхлопных резонаторов входит теплоизоляция и/или звукоизоляция (зачастую это один и тот же материал), расположенная под корпусом и предназначенная для снижения его температуры и/или звуков, исходящих из устройства.

Внутреннее устройство резонатора

Внутренние полости имеют неодинаковый объем с тем, чтобы обеспечивать периодическое сужение и расширение потока отработанных газов, что в свою очередь дает выравнивание их неравномерной пульсации. То есть, каждая камера имеет свою резонансную частоту. Кроме этого они имеют небольшое смещение относительно оси корпуса. Это необходимо для достижения смены направления потока выхлопов. А внутренняя перфорация на трубе нужна для гашения большой амплитуды звуковых волн, которые вырабатывают газы.

На эффективность работы резонатора влияют следующие факторы:

степень его изношенности, герметичность;
уровень загрязненности от нагара (чем чище, тем эффективнее);
диаметр (чем больший диаметр устройства, тем больший у него КПД).

Глушители ВАЗ 2101-2107 (Классика)

Глушители на отечественную классику бывают 3-х видов:

Глушитель на классику в кузове седан сборки АвтоВАЗ (ВАЗ 2101, 2103, 2105, 2106, 2107) штампосварной и закатной
Глушитель на классику в кузове универсал сборки АвтоВАЗ (ВАЗ 2102, 2104) штампосварной и закатной
Глушитель на классику сборки ИЖавто (ВАЗ 2104, 2106, 2107)

Несмотря на то, что длина классики в кузове седан и универсал примерно одинаковая, глушители у них немного отличаются. Главное отличие здесь не в длине выхлопной трубы, а в изгибе трубы, которая огибает мост (на фото к сожалению этого практически невидно). Так же про первые 2 вида глушителей нужно сказать, что на рынке они могут быть представлены 2-х типов изготовления:

Штампосварной – метод производства, при котором, штампуется две металлические части банки глушителя, затем обвариваются между собой и все это приваривается к трубе.
Закатной – метод производства, при котором берется лист металла и оборачивается вокруг требухи глушителя.

Исторически сложилось, что раньше изготавливали глушители только штампосварным методом. Потом бац, нано технологии! Появился метод закатки, который дешевле в производстве и надежнее по сравнению со штампосварным, т.к. один сварной шов лучше, чем глушитель, обваренный по кругу. При этом не имеет значения, каким методом изготовлен глушитель – встают как родные и штампосварной и закатной. Правда учтите, что оригинальный глушитель на классику бывает только штампосварной, т.к. завод делает их только старым методом.

Наличие 3-его вида глушителя объясняется тем, что когда производство ВАЗовской классики полностью перенесли в Ижевск, там решили устанавливать полностью свою выхлопную систему, производство которой уже было налажено.

От классики перейдем к переднееприводным автомобилям ВАЗ, где на 100% работает вышеупомянутое правило: «Чем длиннее кузов, тем длиннее выхлопная труба глушителя». Но и тут есть нюансы.

Глушитель на Приору — цена, установка и аналоги

Проблемы системы отвода выхлопных газов отправляют водителей на ТО. Какой глушитель не ставь, он со временем прогорит — не зависимо от того сколько стоит. Глушитель он же выхлоп, автомобиля Приора кузовов седан, хэтчбэк,универсал одинаковый и со временем тоже прогорает. Конечно основной глушитель на Приору, лучше поставить из нержавейки — не смотря, что он дороже. Цена например STT — 4950 рублей, а Mute нержавейка- 4500 рублей, Stinger(стингер) — 4100 руб. Замена глушителя, дело хоть и не частое, форумы автолюбителей регулярно пополняются свежими статьями, посвящённых проблемам выхлопа автомобиля Лада Приора, эксплуатации, замене средней части выхлопной системы автомобиля, отчётливо свидетельствуя об актуальности вопроса. Выхлопная система это выдох для автомобиля — она важна, так же как и впускная система. В статье мы собрали большинство наболевших вопросов потребителей.

Инструкция по замене глушителя и не только

Замену глушителя на «Приоре» легко произвести, загнав автомобиль на эстакаду, или разместив его над смотровой ямой

Некоторые автолюбители просто поднимают одну сторону автомобиля домкратами, но в таком случае очень важно использовать страховочные упоры

Прежде чем приступать к замене глушителя, стоит разобраться ещё с несколькими деталями выхлопной системы. Необходимость в замене проставочных колец, резиновых подвесок или гофры может появиться уже в процессе осмотра или даже демонтажа глушителя.

Меняем уплотнительное кольцо

Уплотнительное кольцо изготавливается из термостойкого армированного материала и служит для понижения температуры выхлопных газов. В процессе эксплуатации оно выгорает.

Уплотнительное кольцо глушителя не только делает соединение герметичным, но и снижает температуру отработанных газов

Удобнее всего поменять кольцо в процессе установки нового глушителя. Для замены необходимо открутить болты, соединяющие глушитель и резонатор. Разомкнув части глушителя, вы увидите уплотнительное кольцо и сможете заменить его.

Устанавливаем новые резиновые подвески

Резиновые подвески, на которых крепятся глушитель и резонатор, лучше поменять при первых признаках износа. Это может спасти от более серьёзных проблем с выхлопной системой. Чтобы снять крепление, сначала надо отсоединить от него глушитель, а затем снять саму подвеску с крючка. Перед установкой новой подвески крючок лучше промыть от грязи, чтобы новая резинка держалась надёжно.

Подвески глушителя на «Приору» продаются в большинстве магазинов запчастей

Меняем гофру глушителя

Гофра глушителя служит для понижения вибрации выхлопной системы. Этот узел обычно изготавливают из нержавеющей стали. Служит она довольно долго, но со временем всё же требует замены. Если вы обладаете навыками аргонной сварки, то сможете поменять гофру глушителя на «Приоре» самостоятельно.

Приваривать гофру следует аккуратно, чтобы не повредить глушитель

В первую очередь, нужно замерить старую гофру и подобрать новую подходящего размера. Затем следует аккуратно вырезать старую гофру, а на её место вставить и приварить новую.

Инструкция по замене глушителя и резонатора на «Ладе-Приоре»

Для замены глушителя на «Приоре» вам понадобятся следующие инструменты:

гаечные ключи на 7 и 13;
отвёртка с плоским жалом;
зубило;
молоток.

Следуя приведённой ниже инструкции, вы сможете самостоятельно демонтировать старый глушитель и установить новый. При необходимости можно поменять и резонатор.

Открутите болты хомута, соединяющего трубы глушителя и резонатора.
Разомкните трубы и извлеките уплотнительное кольцо.
Если нужно поменять резонатор, открутите болты крепления трубы резонатора и выньте армированную проставку.
Снимите глушитель и, при необходимости, резонатор с резиновых подвесок.
Расположите основной и дополнительный глушители под автомобилем, в том положении, в котором они будут установлены.
Закрепите резонатор на резинках.
Вставьте новую проставку и прикрутите резонатор к приёмной трубе катализатора. Не затягивайте гайки слишком сильно, заверните их до упора.
Подвесьте глушитель на резинках.
Вставьте уплотнительное кольцо и соедините глушитель с трубой резонатора.
Проверьте все соединения и подвесы.

Все проставочные кольца при установке глушителя стоит заменить новыми.

Видео: замена глушителя и резонатора на автомобиле «Лада-Приора»

Поменять глушитель довольно просто практически на любом автомобиле, и «Приора» — не исключение. Исправный глушитель бережёт не только окружающую среду, но и ваш душевный покой. Когда машина работает тихо, а из-под днища не доносится ни стуков ни дребезжания, можно расслабиться и полностью сосредоточиться на вождении.

Главная →

Обслуживание и Ремонт →

Основные неисправности глушителя Лада Приора

Главными причинами для замены, ремонта этой части выхлопной системы чаще выступает прогорание, разрыв бачка при громких хлопках внутри, потеря целостности, деформация деталей конструкции. Громкий рёв при работе на высоких оборотах, удары по кузову. Важным фактором выхода из строя глушителя лада приора является коррозия металла, наступающая при потере защитного покрытия в результате перегревов, конденсации водяного пара на стенках.

Жидкость в глушителе

скопление жидкости в полости бочонка или как шутят бывалые автолюбители «капает с конца») явление достаточно частое

Важно узнать какая жидкость собирается внутри. Зачастую причиной тому водный конденсат, образующийся от перепада рабочей температуры агрегата и внешней среды

Негативно влияет на мало защищённые в антикоррозийном плане модели из железоцинковой стали. Модели, исполненные из стали с долей алюминия, или нержавеющей стали, такому влиянию поддаются в меньшей степени. Многие находят выход, просверлив дренажное отверстие в углу бачка. При обнаружении в жидкости тосола или антифриза самое время битьнтревогу. Неисправность в герметичности охладительной системы двигателя автомобиля (потеря целостности, износ прокладки головки блока цилиндров, разгерметизация блока цилиндров). Следует безотлагательно проверить работу системы охлаждения, устранить причину во избежание дальнейших негативных последствий.

Громкий рев на оборотах

Звук выхлопных газов меняется при достижении двигателя оборотов свыше 3000. Причиной такого поведения, зачастую, оказывается перегорание перегородок внутри резонатора, средней части выхлопной системы, забитый катализатор выхлопных газов. Потеря плотности соединений, целостности конструкции в результате действия коррозии, прогорания отдельных элементов, трещины на стыках деталей. Всё это свидетельствует об окончании срока эксплуатации запчасти. Единственным надёжным решением будет замена неисправного узла системы. Устранение этих дефектов при помощи молотка и сварочного аппарата является временным решением.

Почему глушитель стреляет

Громкие хлопки, происходящие, внутри выхлопной системы наводят на мысль об её неисправности. Неисправность, конечно, есть, но кроется она в работе двигателя машины. Выстрел происходит в результате частичного сгорания газо-топливной смеси внутри цилиндров и воспламенения остатков уже внутри системы отвода выхлопных газов.

«Выхлопная» только берёт на себя все последствия неисправности, вскоре сама может выйти из строя. Следует проверить свечи зажигания, свечные провода, всю систему подачи топлива.

Стуки из под кузова

Стуки, вибрация, посторонние звуки при движении, вещь неприятная для уха владельца автомобиля. Виновником часто становятся удары частей выхлопной системы об днище кузова и бензобак автомобиля. Причин такого поведения несколько. Первоочерёдной проверки подлежат резиновые крепежи деталей системы выхлопа, Потеря, износ которых расшатывает конструкцию, заменить их не составит большого труда. Возможна потеря плотности хомутных соединений деталей (нужно уплотнить дотяжкой крепежа, возможна нужно заменить болты крепления хомута). Установка неподходящей модели, с отличием в углах изгиба труб конструкции глушителя. Это чревато постоянным контактом с корпусом, ходовой части, бензобаком, автомобиля (требует немедленного вмешательства). Понижение клиренса машины посредством установки заниженной подвески (стучит по балке). Решается установкой подвижных крепежей подходящей конфигурации.

Выхлопная система Лада Приора устройство и неисправности

Выхлопная система Лады Приора универсал, стингер, седан и хэтчбек имеет схожее устройство. Она включает в себя основной и вспомогательный глушители, а также выпускной коллектор. Каждый из этих элементов может страдать от неисправностей, которые необходимо устранить максимально быстро. В большинстве случаев самостоятельный ремонт, тюнинг и замена каких-либо деталей возможны, однако для этого понадобится яма или эстакада. Сегодня поговорим о том, как устроена выхлопная система Лады Приора, как выглядит схема и какие неисправности могут случаться.

Устройство

ведущий глушитель. Эллипсовидное устройство, выполненное из высокопрочного металла. Во внутренней части располагаются перегородки, необходимые для смягчения звука. Спереди и сзади к нему подведены трубы. Закрепляется он на кузове с помощью особых подушек, которые препятствуют вибрации;
дополнительный глушитель. Находится около коллектора и закрепляется на кузове аналогично ведущей конструкции. Соединение с ведущим глушителем выполнено с помощью шарниров, благодаря чему удается не допустить повреждения дна и облегчить нагрузку на устройство;
коллектор. Необходим для сбора выхлопа из двигателя и для недопущения повреждения металла вредными реагентами. Соединяется с приемником при помощи фланцев.

Итак, мы разобрались с устройством системы, далее поговорим об основных ее проблемах.

Поломки системы

Проблем с выхлопной системой может возникать немало. Как правило, ремонт невозможен, потребуется замена элементов. Рассмотрим их подробнее.

Ржавчина и разрушение системы из-за коррозии. Особенно данной проблеме способствует накапливающийся конденсат.
Невозможность приглушения шума. Стандартно неисправность вызвана разрушением внутренних перегородок ведущего глушителя.
Разрыв крепежных элементов. Характерным симптомом проблемы является стук глушителя и появление вибрации.
Неисправность кислородного датчика.

Стандартным методом решения тех или иных проблем является замена элемента. В некоторых случаях возможны временные решения, но если глушитель «прогорел» или проржавел, без установки новой детали, к сожалению, попросту не обойтись.

Основные узлы выхлопной системы Приоры

Как уже упоминалось, это не один элемент, а несколько:

Выпускные клапаны ГРМ (газораспределительной системы).
Выпускной коллектор с сажевым фильтром (катализатором).
Датчик кислорода (Лямбда-зонд) 2 штуки.
Средняя часть с резонатором.
Хвостовая часть с глушителем.

Каждую из этих частей нужно рассматривать отдельно.

Выпуск газов в головке блока

Эта часть работы газораспределительного механизма. Полное описание этого механизма, это отдельный вопрос работы двигателя. Здесь достаточно упомянуть, что 8 выпускных клапанов открываются в режиме выпуска, и поршень вталкивает отработанные газы в систему . А именно в выпускной коллектор.

Катализатор, или сажевый фильтр в выпускном коллекторе

Это один из самых сложных и дорогостоящих узлов всей системы выпуска отработанных газов. По сути, это устройство для дожигания несгоревших частиц бензина при помощи катализа. Для этого, тонкие стенки продольных сот фильтра, выполнены из специального материала. Контактируя с ними, бензин сгорает (образно). На выходе получается обычная вода.

Комплект Лямбда-зондов для системы Евро-3

Что такое стандарт Евро-3? По факту, это уровень очистки выхлопных газов автомобиля. Именно по уровням допуска машин в Европу и распределяются эти системы. Существует несколько уровней:

Уровень Евро.
Порог Евро-2.
Евро-3 (основной для «Приоры»).
Евро-4 (Последующие модели и последние «Приоры»).
Евро-5.

На первом варианте, в выхлопную систему добавили сажевый фильтр. О нём сказано выше. А вот в системе №2, уже подключили контроль электроники. Был разработан специальный, довольно сложный и дорогой, датчик. Лямбда-зонд или датчик кислорода. Благодаря специальному покрытию, его сопротивление меняет номинал в зависимости от насыщения выхлопных газов окисью углерода. То есть угарным газом.

Основные неисправности глушителя Лада Приора

Жидкость в глушителе

Важно узнать какая жидкость собирается внутри. Зачастую причиной тому водный конденсат, образующийся от перепада рабочей температуры агрегата и внешней среды. Негативно влияет на мало защищённые в антикоррозийном плане модели из железоцинковой стали

Модели, исполненные из стали с долей алюминия, или нержавеющей стали, такому влиянию поддаются в меньшей степени. Многие находят выход, просверлив дренажное отверстие в углу бачка. При обнаружении в жидкости тосола или антифриза самое время битьнтревогу. Неисправность в герметичности охладительной системы двигателя автомобиля (потеря целостности, износ прокладки головки блока цилиндров, разгерметизация блока цилиндров). Следует безотлагательно проверить работу системы охлаждения, устранить причину во избежание дальнейших негативных последствий

Громкий рев на оборотах

Типы сдвоенной трубы

Следующие варианты в настоящее время пользуются наибольшей популярностью у отечественных автолюбителей:

раздвоенный отвод, установленный после глушителя;
параллельный монтаж двух патрубков с глушителями за резонатором;
система с 2 резонаторами, и таким же количеством глушителей.

Причем в последнем случае от каждого из них может отходить еще и спаренная труба. Как видно каждый вариант имеет свои достоинства и недостатки, потому выбор остается за автовладельцем.

В настоящей статье мы расскажем, как сделать самый простой двойной выхлоп для Приоры. В этой схеме будет произведена разводка трубы после глушителя, то есть вариант чисто декоративный.

Данное решение можно воплотить в жизнь несколькими способами. Легче всего будет приварить отводку от основной трубы. Однако такой вариант имеет немало недостатков, которые, впрочем, на качество работы мотора никак не влияют. Но дело в том, что на высоких оборотах из добавленного патрубка газов будет выходить меньше. То есть любому знающему человеку станет понятно, что сдвоенный выхлоп – чистая декорация.

Лучше собрать конструкцию в форме рогатки, в которой после глушителя устанавливаются одинаковые по длине и сечению трубы, направленные в разные стороны.

Производители глушителей и цены аналогов для Приоры

Выбор глушителей на приору, доступных потребителю огромен. Многие из них отличаются названием завода производителя. Рассмотрим основные, отличающиеся способом и материалами производства:

Глушитель из стали с большой примесью алюминия («Лада-Имидж», «EDEX», «ФЕНИКС» и т.п.), устойчив к коррозии, подходит для всех типов кузова. Минус его: наличие сварочных швов в конструкции детали. Цена – от 2500р;
Закатного типа производства («Фобос» «НААЗ» «Автокомплект» и т.п.) главное преимущество – производство детали без сварочных технологий, использования нержавеющей стали, поэтому у него повышенный срок службы. Цена такой «приблуды» от 3000р;
Бюджетный глушитель («ВВВ Тольятти») использование железо — цинковой стали в производстве, недолговечен, сильно страдает от коррозии, быстрый износ. Единственный плюс – цена запчасти примерно 1400р;
Отдельный тип — выхлопные системы стингер(паук) прямоток («MUTE»? «StinGer-auto» и т.п.). Преимущества – небольшое увеличение тяги автомобиля, выбор качественных материалов при изготовлении, большой срок службы.

Устройство выхлопной системы «Лада-Приора»

Система отвода выхлопных газов на автомобиле «Лада-Приора» по своему строению проста и похожа на выхлопные системы большинства бюджетных автомобилей. Её можно разделить на три составные части:

выпускной коллектор с нейтрализатором газов;
дополнительный глушитель, включающий в себя резонатор;
основной глушитель.

Все три части герметично соединены между собой. Основной и дополнительный глушители крепятся к днищу автомобиля на резиновых подвесках. Выпускной коллектор присоединён непосредственно к двигателю.

«Приора» выпускается в трёх видах кузова: седан, универсал и хэтчбек. Функционально выхлопные системы автомобилей в разных кузовах не отличаются друг от друга, однако, из-за разницы в габаритах, глушители для разных версий различны по длине труб, форме их изгибов и количеству резиновых подвесок. Так, на хэтчбеках глушители несколько короче, чем на седане, а на универсалах количество креплений будет больше.

1 — прокладка ГБЦ, 2 — приёмная труба катализатора, 3 — армированная прокладка, 4 — гофра, 5 — резонатор, 6 — резиновые подвески, 7 — кронштейн, 8 — приёмная труба, 9 — уплотнительное кольцо, 10 — резиновые подвески, 11 — основной глушитель, 12 — крепления

Неисправности выхлопной системы чаще всего связаны с основным или дополнительным глушителем, поэтому и замене обычно подвергаются именно они.
