Проверка
Проверка ДМРВ осуществляется с помощью мультиметра, диагностического прибора или осциллографа. В большинстве случаев автолюбители не обладают оборудованием, которое способно диагностировать поломку датчика.
В данном случае рассмотрим проверку обычным мультиметром, который есть практически у каждого водителя или же в противном случае стоит недорого.
Проверку ДМРВ мультиметром можно осуществить лишь с датчиком, который устанавливается на двигателя без системы Е-ГАЗ. Частотный же датчик устанавливаемый в паре с электронной дроссельной заслонкой, с помощью мультиметра проверить невозможно. Проверка такого датчика осуществляется диагностическим прибором по каналам АЦП, либо по диаграмме на осциллографе.
Так же проверку частотного датчика можно осуществить с помощью диагностического прибора ЕЛМ327, как это сделать читайте в нашей статье.
Процесс проверки
Для проверки датчика потребуется две иголки и мультиметр. Принцип определения работоспособности ДМРВ осуществляется на замере напряжения между контактами.
Проверка цепи
Изначально проверяется цепь питания датчика.
Переводим мультиметр в режим измерения постоянного напряжение на 20В.
Снимаем разъем с ДМРВ.
Включаем зажигание на автомобиле.
Подключаем один из выводов мультиметра к корпусу двигателя, а второй к Выводу №2 на разъеме (на колодке присутствует нумерация контактов). Напряжение на Выводе №2 должно быть не менее 12В.
Проводим ту же процедуру с Выводом №4. Напряжение на Выводе №4 должно быть не менее 5В.
Если показания не совпадают и значительно меньше указанных следует проверить аккумулятор, ЭБУ и цепь питания ДМРВ.
Проверка датчика
Приступаем к проверке датчика, для этого подключаем разъем ДМРВ если он снят.
Устанавливаем на мультиметре предел измерения постоянного напряжения 2В или 2000мВ (в различных версиях мультиметра, данная величина указана по-разному).
Замеряем напряжение между 1 и 3 выводом при включенном и выключенном зажигании автомобиля. Показания сверяем с таблицей указанной ниже.
| Напряжение (В) | Состояние |
| 0.99…1.01 | Состояние нового датчика |
| 1.01…1.02 | Датчик находится в хорошем состоянии |
| 1.02…1.03 | Нормальное состояние ДМРВ |
| 1.03…1.04 | В скором времени необходима замена |
| 1.04…1.05 | Датчик практически не работает, нужна замена |
| 1.05…и выше | Датчик неисправен полностью, срочно нужна замена |
Так же одна из хороших проверок ДМРВ, это его замена на заведомо исправный, например с другой такой же машины.
Признаки и симптомы неисправности регулятора давления топлива
- мотор глохнет на холостом ходу;
- мощность двигателя сильно снижается;
- при ускорении не удаётся добиться нормальной динамики;
- машина слабо реагирует на нажатие педали газа;
- потребление горючего внезапно сильно увеличивается;
- возрастает количество выбросов углекислого газа;
- меняется частота вращения коленвала.
Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.
Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.
Диагностика
Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.
Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.
Первый способ

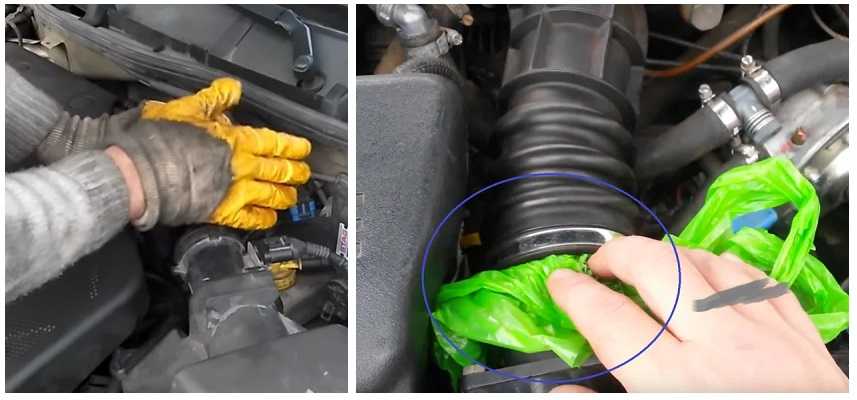

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.
На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.
Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.
Второй способ

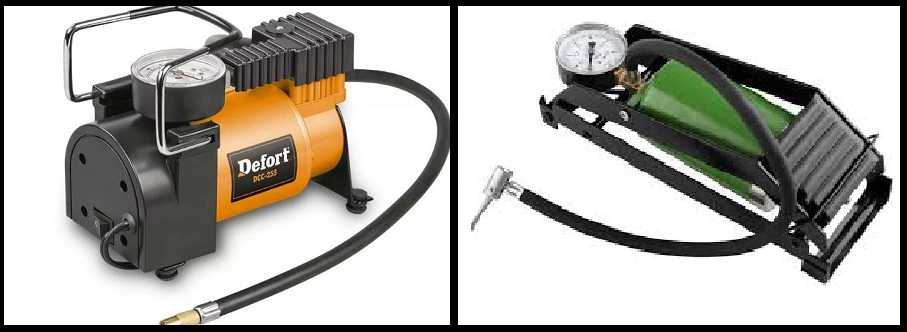

Для диагностики данным способом понадобиться насос или компрессор.
Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.
На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.
Третий способ
Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.
Как проверить и отрегулировать давление топливного насоса приора
Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?
Проверка давления топливного насоса
Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.
При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.
Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.
Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:
- снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
- отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
- далее необходимо включить зажигание и выровнять давление;
- рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).
Что будет при отклонении давления от нормы
Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.
Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).
Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.
Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.
https://www.youtube.com/watch?v=QaJwthsYi3Q
Как проверить эффективность работы кондиционера автомобиля LADA
Считаете, что кондиционер недостаточно охлаждает салон в жаркую погоду, не справляется со своей задачей на 100% и воздух, идущий из воздуховодов, не такой холодный, как хотелось бы? Не спешите обращаться за помощью к специалистам, сначала проверьте эффективность работу кондиционера своими руками.
Устройство кондиционера на всех современных автомобилях LADA (XRAY, Веста, Ларгус, Гранта, Приора, Калина и Нива 4х4) не имеет принципиальных отличий. Поэтому проверка его работы выполняется аналогичным образом. Инструкция также будет полезной для владельцев автомобилей других марок.
Как отремонтировать адсорбер и клапан
Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.
Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.
Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.
Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным
Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.
Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.
Заключение
Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.
Проверка работоспособности
Обычно описывается множество различных, и якобы действенных способов проверки с помощью тестера или замыкания провода на массу. Увы, на «Приоре» существует только один 100% верный способ проверить ДУТ. И делается это на снятом модуле бензонасоса.
Описание снятие этого модуля имеется во многих статьях и занимает большой объём. Поэтом можно только уточнить, что он находится под задним сиденьем «Приоры» под специальным лючком в кузове. Над бензиновым баком.
Поэтому переход на уже снятый модуль.
Поэтому порядок действий следующий. Отключить от разъёма модуля фишку с проводами. Включить зажигание. Дождаться срабатывания реле бензонасоса. Контрольной лампой проверить наличие тока на проводе к датчику.
Убедиться что поплавок датчика уровня топлива находится в крайнем нижнем положении. Подключить провода. Подождать 5 секунд. На панели должна загореться лампочка «резерв» бензобака. Медленно поднять поплавок до половины свободного хода. Стрелка указателя, соответственно должна показать половину бака. Поднять до конца поплавок. Соответственно стрелка покажет полный бак. Это при исправном датчике.
Если этого не происходит, осмотреть визуально пластину с контактами, протереть и попробовать снова. Если изменений не будет. Можно менять устройство.
Замена ДУТ
Это сделать на снятом модуле очень просто. Новый узел продаётся в комплекте с пучком проводов и разъёмами. Нужно только отключить провода от насоса. Вынуть фишку из крышки модуля изнутри и отщёлкнув два рычажка вынуть вверх по стенке пластину датчика. Вот и всё, можно ставить новый. И проверить его работу вышеуказанным способом.
Видео, показывающее описанное в теме устройстве:
Как найти подсос воздуха в коллекторе
На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.
Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.
Простой дымогенератор из сигареты
Масляный дымогенератор своими руками
Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера
– открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.
Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.
Поиск подсоса воздуха
Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.
Проверка подсоса воздуха, пережимая шланги
Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.
Также, иногда, применяют метод поиска сжатым воздухом
. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.
Поиск подсоса воздуха методом пролива бензином
Как обнаружить подсос опрыскиванием
Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.
При поиске подсосов стоит брызгать на:
- Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
- Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
- Соединение ресивера и патрубка дросселя.
- Прокладки форсунок.
- Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

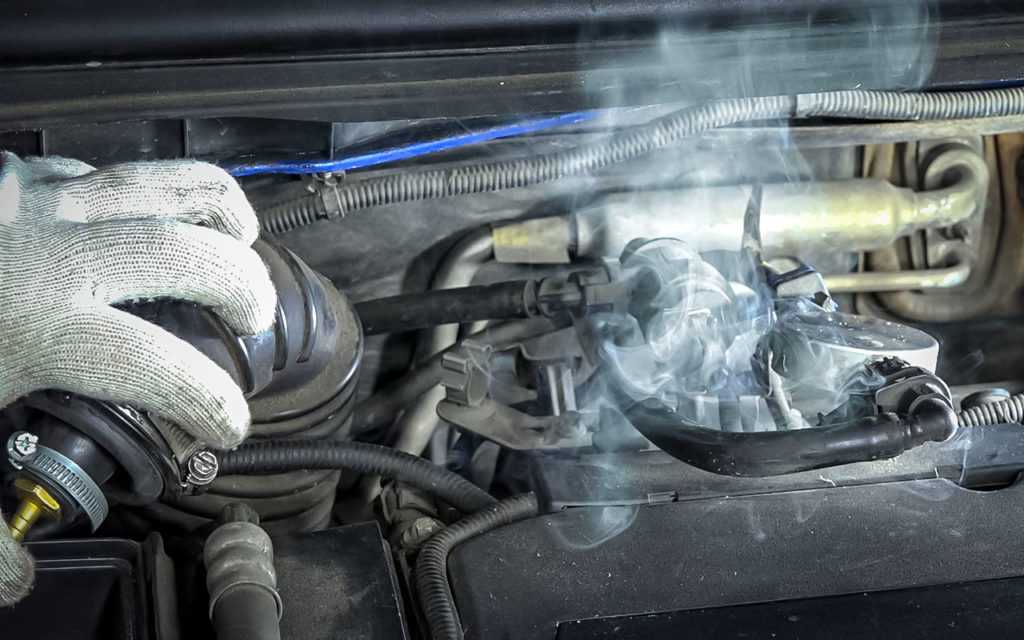

Проверка наличия подсоса дымогенератором
Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.
Появление такой проблемы для любого водителя всегда неожиданно и неприятно. Сразу перед владельцем возникает несколько вопросов о том, что случилось с автомобилем, где искать неисправность, как её устранить. Большинство водителей обратятся за помощью к специалистам или «знатокам», хотя во многих случаях поиск и устранение неисправности можно выполнить самостоятельно.
Процедура чистки
Чистка форсунок может предоставить автовладельцу следующие преимущества:
восстановление изначальной работоспособности устройства;
сокращение потребления топлива;
оптимизация работы мотора.
То есть в случае наличия загрязнений (использование некачественного топлива), допускается возможность для промывки и чистки клапанов с целью возвращения им работоспособности.
Открыть капот и убедиться в работоспособности всех систем автомобиля
Несколько способов промывки
Опытные водителю знают, что чистить форсунки на «Ладе Приора» можно несколькими способами. При этом каждый из них имеет как свои плюсы, так и минусы.
Первый вариант заключается в использовании моющей присадки — жидкость добавляется в бензин, после попадания в бензобак поступает в форсунки. Обычно одного флакончика присадки (0.5 л) хватает на целый бак топлива. В этом случае промываются абсолютно все части топливной системы. Однако недостатком такого способа считается отсутствие слива грязи — она так и останется в системе.
Второй вариант подразумевает применение сольвентом. Он считается наиболее эффективным, так как промывка осуществляется на работающем двигателе. Однако необходимо сразу же после применения сольвента заменить , так как они могут перестать функционировать.
Самым современным способом можно считать ультразвуковую промывку форсунок. Однако оборудование такого типа не всегда может себе позволить купить обычный автовладелец.
Автовладелец «Лады Приора» может провести чистку и замену неисправных форсунок своими силами — главное, внимательно следить за ходом выполнения работ. Электромагнитный клапан на «Приоре» считается довольно надёжным элементом топливной системы, поэтому выполнять любые виды работ с ним придётся нечасто.
Карбюраторные автомобили медленно, но верно становятся достоянием истории. На смену поплавковым камерам и диффузорам пришли форсунки и распределённый впрыск топлива, качество которого контролируется бортовым компьютером автомобиля. С одной стороны, форсунки существенно облегчили автомобилистам жизнь. С другой стороны, даже эти надёжные устройства периодически выходят из строя. К счастью, заменить их водитель может своими руками. Главное, знать, как это делается.
Характеристики бензонасоса Bosch ВАЗ 2110 (давление и производительность)
Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о насосах топливных на ВАЗ 2110 Bosch, то это есть некорректный запрос.
Под топливными насосами подразумевается чаще всего топливные насосы высокого давления они же ТНВД и это ближе к дизельным топливным системам. Бензиновые двигателя имеют бензонасосы — механические и электрические.
На Ваз 2110 электрический бензонасос Bosch, наверно самый популярный бензонасос, потому, как имеет сравнительно невысокую цену и универсальные размеры, а так же доступность в большинства магазинах.
Как выбрать бензонасос bosch хорошего качества?
Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch, не устанавливая его на автомобиль и предостережения по установке.
Производительность бензонасоса Bosch — от 3 до 3,8 bar
Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?
Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.
Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.
Характеристики бензонасоса Bosch 0580453453
Специально для своих читателей, заморочился и промерял бензонасос, что лежит у меня на витрине. На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром корпуса. Почему? Диаметр корпуса можно регулировать прокладкой из бензостойкой резины.
Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все :). Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.
Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.
Длина бензонасоса:
- Бензонасос Bosch 0580453453 — 105 мм
- Бензонасос Bosch 0580453449 — 65 мм
- Бензонасос Bosch 0580453465 — 90 мм
Как купить бензонасос bosch хорошего качества?
На рынке бензонасос Bosch стоит в двое дешевле, чем у меня. Приведу более точную информацию, розничная цена бензонасоса Bosch Ваз 2110 на рынке или в недобросовестных магазинах дешевле закупки оригинального бензонасоса Bosch на 10$.
Я его покупаю грубо за 300 грн, у официального поставщика и знаю, что это оригинал, а подделка бензонасоса Bosch продается за 220-250 грн в розницу.
Погруженные бензонасосы смазываются и охлаждаются топливом. Из-за некачественного бензина и присадок, внутренние электро механизмы разъедает. При работе на сухую перегрев и стирание щеток. Срок службы бензонасоса очень большой.
Встречались иномарки, которые спустя более 25 лет решились менять бензонасос, только по той причине, что стал плохо качать, такой машиной была Honda Accord 2.0 1986 года. Для меня были удивительно слышать, когда мне дедушка, он же водитель, этого автомобиля, рассказывал, как он тестировал.
Говорит, беру баночку, налил водички, включил на аккумуляторе, смотрю струя слабая, я и понял, что он уже старый. Насос стоял оригинальный, я его лично держал в руках. Давление создаваемое бензонасосом может достигать 6-7 атмосфер, с такой мощностью работает бензонасос Bosch с ВАЗ 2110.
