Ремонтируем двигатель 21126 ваз 2170 приора после обрыва ремня грм

Демонтаж ГБЦ

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

  1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

  1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Порядок откручивания (слева) и заворачивания крепёжных винтов

Замена гидрокомпенсаторов на Приоре (ВАЗ 2170-72) 16 клапанов

Гидрокомпенсатор – это устройство, которое используется в современных двигателях для автоматического регулирования зазоров клапанного механизма. Данный элемент носит важную функцию в работе газораспределительного узла, управляющего подачей рабочей смеси в камеры сгорания мотора, а также отвод отработавших газов. Для того, чтобы двигатель работал в нормальном режиме, вышеупомянутый узел должен своевременно открывать и закрывать клапана силового агрегата.

Стоит напомнить, что для поддержания нужных фаз газораспределения открытый клапан имеет определенный зазор. В автомобилях семейства Лада Приора (ВАЗ 2170-72) с двигателем 21126 используется 16 клапанов, регулировку зазора которых выполняют гидрокомпенсаторы (ГК). Так как данная деталь подвержена повышенному износу, то в данной статье мы рассмотрим вопросы замены ГК, а также причины по которым в них появляется стук.

Принцип работы гидрокомпенсаторов

Главной целью использования ГК в моторе Приоры является упрощение процедуры технического обслуживания двигателя. Если раньше необходимо было производить регулировку каждого клапана отдельно, то теперь эта процедура проводится в автоматическом режиме.

Конструктивно гидрокомпенсатор представляет собой цилиндрическую деталь, которая состоит из плунжерной пары, размещенной внутри его корпуса, а также обратного клапана.

Принцип действия этого механизма простой. Во время работы силового агрегата на дно цилиндра ГК нажимает кулачок распредвала. При этом происходит перемещение гидрокомпенсатора, вследствие чего, плунжер нажимает на клапан и соответственно он производит открытие.

Упомянутый выше зазор регулируется давлением масла, попадающего в полость под плунжером. Чем больше давление масла, тем сильнее оно воздействует на плунжер и соответственно с большим зазором открывается клапан.

Почему стучат гидрокомпенсаторы

Двигатель 21126 представляет собой надежную конструкцию с длительным сроком эксплуатации, но даже с такими характеристиками могут возникать трудности в работе механизма газораспределения. Со временем при езде на Приоре возникает характерный стук гидрокомпенсаторов на холодную или же на горячую. При этом возникает падение мощности силового агрегата и повышение шумности работы последнего.

Основная причина по которой появляется стук – это характеристики и качество моторного масла. Конструкция гидрокомпенсаторов предполагает повышенную чувствительность к его особенностям смазывающего вещества и соответственно отклонения от рекомендации завода-изготовителя непосредственно влияет на срок службы ГК.

Видео по теме:

Достаточно часто проблема стука решается сменой моторного масла. При этом необходимо произвести промывку двигателя специальной жидкостью.

Практически всегда после замены масла следует характерный шум компенсаторов, потому что новое масло не успело подняться к плунжерной паре ГК. Это наблюдается около первых пяти минут работы мотора, после чего стук прекращается.

Если после смены масла ситуация не поменялась и стук продолжается, то есть вариант промывки силового агрегата, которая выполняется двумя способами:

  1. Применение специальной промывочной жидкости. Она заливается в двигатель и временно эксплуатируется в нём. Однако эффект от неё сомнительный, так как зачастую на рынке представлены подделки, и они не помогают.
  2. Демонтаж и ручная промывка каждого гидрокомпенсатора.

Замена гидрокомпенсаторов на двигателе 21126 Приора 16 клапанов

В первую очередь вам необходимо купить новые гидрокомпенсаторы для двигателя Приоры

Важно учесть, что если вышел из строя один ГК, то менять следует все. Для проведения работ вам понадобится следующий инструментарий

Инструмент

  • Набор ключей с накидными головками;
  • Отвертки;
  • Новый комплект компенсаторов;
  • Новая прокладка крышки головки блока цилиндров;
  • Сальники распредвалов;
  • Герметик;
  • Магнит (необязательно).

Порядок действий

  1. Отключить клеммы от АКБ автомобиля;
  2. Снять кожух двигателя;

Если после проведения всех действий стук остался, то вероятно причина кроется не в самих гидрокомпенсаторах, а в ГБЦ. В вашей Приоре могут быть засорены масляные каналы, вследствие чего компенсаторы недополучают необходимое количество масла.

Также добавим, что средняя стоимость работ в СТО по замене гидрокомпенсаторов на Приоре составляет около 4000 рублей.

Как определить неисправный гидрокомпенсатор

Эти детали могут простучать при запуске холодного двигателя, а затем продолжить издавать звук даже тогда, когда двигатель разогрелся. Зная об этой неисправности, выполните следующие действия для определения неисправных гидравлических толкателей Приоры:

  • Проверьте шариковый клапан ГК. Если он изношен, то ничего не поделать – гидрик придется менять, ставить вместо него новую деталь.
  • Внутренняя полость толкателя загрязнилась отработавшей смазкой или маслом. Если случаи не критичные, можно промыть гидрики, а затем покрыть все внутри хорошим масляным составом.
  • Пара плунжеров износилась – это два маленьких цилиндра. Ремонту деталь не подлежит, так что ее тоже придется менять.

Эти признаки проявляются, когда гидрики стучат, пока мотор холодный, а также после того, как он прогрелся, но при высоких оборотах затихают. Есть еще один способ, который поможет выявить неисправные гидравлические толкатели. Он касается пружины – она отвечает за то, чтобы маленькие детали возвращались на свое место всякий раз, когда клапан нужно вернуть назад, закрыв отверстие.

К слову сказать о том, почему гидрики Приоры могут стучать после ремонтных работ:

  • Если звук издают новые детали, они пока что встают в свое место – уже через пару запусков двигателя этого звука не будет.
  • Если стук появился после замены масла, причина – это некачественное масло или плохой/износившийся фильтр.
  • Наконец, после долгого стояния машины в одиночестве тоже может появиться этот пронзительный звук. Со временем он пропадет. Просто масло стекло с рабочих камер, и им нужно наполниться, прежде чем запускать повседневный режим работы без стука, а также других признаков неисправностей, которые могут напугать.

Осознавая всю тяжесть той работы, которую выполняет двигатель на морозе, можно подробно рассказать о причинах того, что гидравлические толкатели холодного шестнадцатиклапанного двигателя Приоры стучат:

  1. Ресурс моторного масла подходит к концу. Масло некачественное. Масло загрязнено продуктами работы двигателя.
  2. Моторное масло не подходит двигателю по вязкости. Если оно будет слишком мягким, гидрики будут буквально «вырываться» из своих позиций, что навредит их пружинкам.
  3. Если масло будет слишком густым, гидроусилители чисто физически не смогут протолкнуть клапан.
  4. Засорена масляная система. Если сечение, которое проходит клапан, уменьшается, внутри гидравлического толкателя понижается давление, и он выдает меньшую мощность во время своей работы.
  5. Главная масляная магистраль не поддерживает высокое давление. Распознать это можно по горящей лампочке, обозначающей уровень масла на приборной панели.
  6. Плунжер внутри ГК заклинил. Это может произойти из-за скопившегося внутри нагара.
  7. Плунжер износился. Если обратный клапан дает течь, ни о каком высоком давлении, которое гидрик оказывает на клапан, не может быть и речи.

Когда температура двигателя плавно поднялась до рабочей, стук может остаться. Даже наоборот – он может внезапно появиться. Причиной может служить любая неполадка, характерная для стука на холодном движке Приоры. Но из-за специфики можно назвать еще две причины, которые вызывают стук гидравлических толкателей прогретого двигатели Приоры:

  • Высокий или низкий уровень масла. Когда масла слишком много, оно не дает пространство для работы. Если его слишком мало, давления не хватит для того, чтобы продавить клапан.
  • Лунки гидриков расширились из-за перегретого двигателя. В них мелкие детали будут «гулять», а потом даже спускаться с восьмеркой. Из-за этого все усилие, которое они могли бы оказать на клапан, загасится. Остудите мотор.

Нужно проверить все гидрокомпенсаторы таким методом: нажмите на него отверткой. Кулачок элемента должен смотреть в сторону толкателя «затылком». В хорошем состоянии гидротолкатель прижмется с явным усилием. В противном случае подопытный элемент сломан.

Есть еще один метод. По очереди установите все кулачки распредвала в верхнее положение и проверьте есть ли между ними и толкателями зазоры. Утапливая элемент нажимом, визуально сравните скорость его перемещения относительно остальных. Если обнаружился зазор или скорость прокручивания выше нормы, разберите гидрокомпенсатор и очистите его от грязи. Если это не помогло – замените.

Разные причины и устранения стука гидрокомпенсатора

Далее мы рассмотрим причины возникновения постороннего шума в гидрокомпенсаторе и как можно устранить вызывающую его неполадку.

  1. Посторонний звук при запуске:
  • причина: при длительном простое системы из некоторых гидрокомпенсаторов вытекает масло;
  • устранение: кратковременный стук в несколько секунд не является признаком поломки. Продолжительный – имеет одну из упоминаемых в следующих пунктах причину.
  1. Стук на холодную и горячую, но пропадает после повышения оборотов:
  • причина № 1: поврежден или износился шарик обратного клапана. Устранение – только полная замена гидрокомпенсатора;
  • причина № 2: загрязнение механизма по причине некачественного или грязного масла. Устранение – очистка элементов от продуктов износа и замена масла.
  1. Стук на горячую, но пропадает после повышения оборотов. С остывшим движком нет проблем:

причина: через зазоры между плунжером и гильзой, которые появились по причине износа, протекает масло. Устранение – замена сломанного гидрокомпенсатора в сборе.

  1. Стук на высоких оборотах, пропадающий на малых:
  • причина № 1: вспенивание остатков масла при его избытке в картере из-за взбалтывания коленвалом. Получающаяся смесь попадает в гидрокомпенсаторы. Устранение – восстановите уровень масла до приемлемого количества;
  • причина № 2: из-за низкого уровня масла насос засасывает воздух. Устранение – восстановите уровень масла до приемлемого количества;
  • причина № 3: деформирован масляный картер из-за удара о дорожное покрытие, из-за чего повредился маслоприемник. Устранение – замена дефектных деталей.
  1. Постоянный стук одного или нескольких клапанов, который не зависит от интенсивности работы коленвала:

причина: наличие зазора между кулачком и толкателем по причине повреждения или загрязнение элементов механизма. Устранение – проверьте наличие зазоров по описанному ранее примеру и сравните скорость перемещения относительно других элементов гидрокомпенсатора. Очистите детали от загрязнений и замените вышедшие из строя детали.

  1. Стук на холодную:

причина: происходит редко, но случается. Происходит подобное в разной степени сложности по тем же причинам, что были описаны ранее. Если же стук кратковременный (пару секунд), это не значит, что что-то сломано. Устранение – устранение неполадок зависит от причины и полностью соответствует действиям при стуке в других ситуациях.

Итак, самая частая причина – мало масла, потому внимательно следите за его уровнем.

Более подробно о работе гидрокомпенсаторов, их предназначении и почему те могут стучать, вы узнаете из видео. Если же вы считаете, что не справитесь с ремонтом или заменой деталей, лучше обратитесь за помощью к специалистам СТО.

Гидрокомпенсатор – это устройство, которое используется в современных двигателях для автоматического регулирования зазоров клапанного механизма. Данный элемент носит важную функцию в работе газораспределительного узла, управляющего подачей рабочей смеси в камеры сгорания мотора, а также отвод отработавших газов. Для того, чтобы двигатель работал в нормальном режиме, вышеупомянутый узел должен своевременно открывать и закрывать клапана силового агрегата. Стоит напомнить, что для поддержания нужных фаз газораспределения открытый клапан имеет определенный зазор. В автомобилях семейства Лада Приора (ВАЗ 2170-72) с двигателем 21126 используется 16 клапанов, регулировку зазора которых выполняют гидрокомпенсаторы (ГК). Так как данная деталь подвержена повышенному износу, то в данной статье мы рассмотрим вопросы замены ГК, а также причины по которым в них появляется стук.

Все должно быть рядом, без подготовки не начинать

Лада Приора может послужить примером для рассмотрения процесса замены. Во избежание неприятных неожиданностей любую работу необходимо спланировать и приготовить все необходимое. В нашем случае понадобится:

  • Gasket Maker — герметик (анаэробный);
  • заглушки и сальники распредвалов;
  • 16 компенсаторов INA.

Начнем с отключения аккумуляторного минуса. Затем демонтируем воздушный фильтр, тросики дроссельной заслонки, провода, которые будут мешать манипуляциям, катушки зажигания форсунки и впускной коллектор.

Замена гидрокомпенсаторов на Приоре осложняется тем, что болт крепления коллектора расположен под генератором.

Для того, чтобы добраться до гидрокомпенсаторов:

Снимается ремень генератора, сам генератор освобождается от крепежных болтов и осторожно отводится к радиатору. Используя ключ с поворотной головкой, выкручивается болт крепления коллектора.
Демонтируется рампа с форсунками и отсоединяется трубки кондиционера (при наличии).
Демонтируется коллектор

Сначала приподнимаем его левый край и далее всю деталь, а после выводим влево.
Крышка клапанов снимается при помощи отвертки, вставленной в технологические пазы.
Далее убирается ремень ГРМ, демонтируются шкивы, распредваловская постель и сами валы.

Все компенсаторы открыты взору, среди них необходимо выявить неисправные. Это делается продавливаем. Дефектные просядут без особого усилия.

Извлекаются гидрокомпенсаторы при помощи магнита. Замене подлежит весь комплект, так как эксплуатируются они в аналогичных условиях и износ должны иметь, примерно, одинаковый.

Вышеперечисленные модификации имеют двигатели с распредвалом, расположенным сверху. Но существуют и такие, в которых он находится внизу. В этом случае на пятку автомобильного клапана воздействует рокер (коромысло). Замена гидрокомпенсаторов на Ниве Шевроле (там ГРМ устроен именно так) технологически будет отличатся от описанного, да и «гидрики» там другого типа.

Проверка снятого реле-регулятора современного типа

На большинстве автомобилей реле-регулятор можно извлечь из щеточного узла, оставив генератор на месте. Для этого отсоедините клемму «минус» от аккумулятора и разыщите реле, находящееся в особом окне на торце генератора. Далее отверните крепежный винт и достаньте узел, в состав которого входит реле и щетки. Узел нужно очистить от графитовой пыли. Для проведения проверки понадобится несложная электрическая схема, в которую входят:

  • источник напряжения на 12В (желательно регулируемый, например, зарядное устройство);
  • лампочка от авто («габариты);
  • провода.

Некоторые зарядные устройство могут функционировать только с подключенным аккумулятором. Если у вас именно такое, подключите к нему АКБ. Минус подсоедините к корпусу реле, плюс ко второй клемме. К щеткам посредством маленьких «крокодильчиков» (чтобы не поломать стержни) подключите лампочку. Если на зарядном устройстве установлено минимальное напряжение, лампа загорится. Теперь увеличьте напряжение до 14,5В: она должна погаснуть. Если это так, можно говорить об исправности регулирующего устройства.

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе проверке необходимо проверять каждое место, дабы исключить его или же наоборот найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

РХХ (в Приорах без Е-ГАЗ)

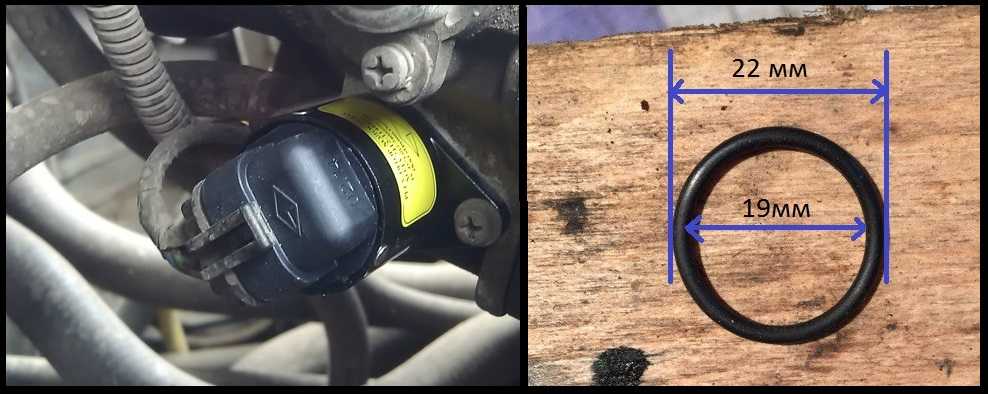

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Крышка

Проверка крышки масло заливной горловины. Довольно часто случается, что уплотнитель крышки затвердевает и имеет трещины при обнаружении подсоса воздуха возле крышки ее необходимо заменить.

Вентиляция картера

Проверка шлангов и хомутов картера малой и большой вентиляции. Со временем шланг вентиляции картера теряет свою эластичность и при колебаниях мотора может сломаться, тем самым пропуская воздух.

Щуп

Проверка герметичности щупа уровня масла в ДВС. Щуп, как и картерный шланг способен потерять эластичность своих уплотнителей, для устранения проблемы необходимо снять щуп, смазать герметиком посадочное место и установить обратно.

Дроссель

Проверка соединения ДЗ с ресивером. Дроссельная заслонка соединяется с ресивером на болтовом соединении, между которым устанавливается прокладка, со временем прокладка может промяться и пропускать воздух.

Кольца ресивера

Проверка уплотнительных колес на ресивере. Довольно распространенная проблема на пластиковых ресиверах. В местах соединения ресивера и к головке блока цилиндров для уплотнения используются резиновые кольца, которые под воздействием высоких температур высыхают и начинают пропускать воздух. Лечится данная проблема только заменой колец.

Кольца форсунок

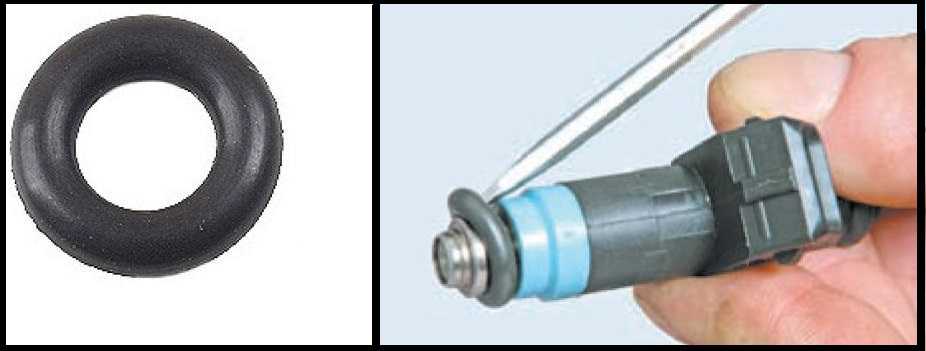

Проверка уплотнительных колец на форсунках. Уплотнительные кольца форсунок так же как и кольца ресивера подвержены влиянию высоких температур что неблагоприятно сказывается на их физических свойствах. Подсос воздуха из-под форсунок локализуется заменой самих колец на новые.

Абсорбер

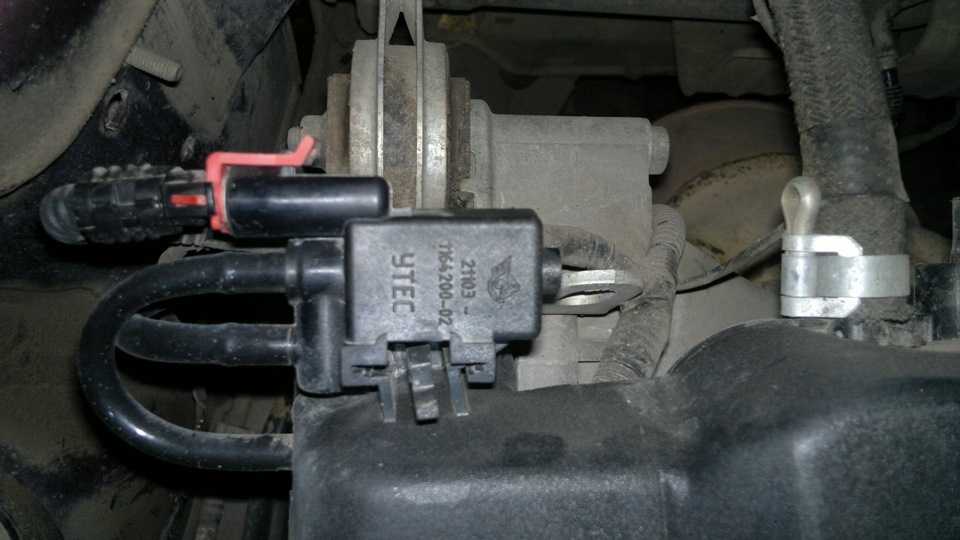

Проверка герметичности клапана абсорбера и его трубок. Клапан абсорбера напрямую связан с ресивером. Его трубки выполняются из пластика и в холодное время года, довольно часто случается их облом, что приводит к неизбежному подсосу воздуха.

Вакуумный усилитель

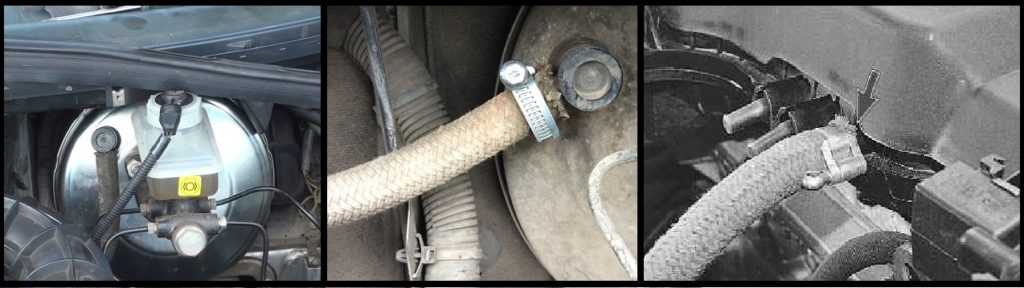

Проверка шланга вакуумного усилителя тормозов и его герметичности. Вакуумный усилитель тормозов соединяется с ресивером по средствам шланга. Подсос воздуха может быть как и в самом усилителе так и в шланге.

Надеямся, наша статья была Вам полезна. Желаем успехов в поиске подсоса воздуха на Лада Приора.
