Снятие и замена бензонасоса лада приора

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

1. Сначала необходимо переключить тестер в режим вольтметра.
2. Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
3. Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
4. Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
5. Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Расположение и работа топливного насоса

Бензонасос в автомобиле Лада Приора действует от электрического привода, который включается после поворота ключа в положение зажигания. Он в течение нескольких секунд подкачивает горючее в топливную систему, чтобы давление в ней достигло 3,7 бар, при этом внутри салона раздается характерное негромкое жужжание. Когда отметка давления достигнута, можно запускать двигатель.

Агрегат работает непрерывно, просто из-за шума мотора звук, издаваемый насосом, уже не слышен. Поддержанием необходимого давления в топливной магистрали занимается специальный регулятор РДТ с перепускным клапаном.

Жужжание бензонасоса слышно в салоне автомобиля потому, что он располагается внутри топливного бака, находящегося под задним сиденьем Приоры. Туда же встроен сетчатый фильтр грубой очистки горючего и датчик уровня с поплавком. Бензин, перекачиваемый насосом, поступает к форсункам по трубке топливной магистрали, сделанной из толстостенной медной трубки.

Замена форсунок на автомобиле «Лада Приора»

Перед тем как переходить к описанию процесса снятия форсунок, нужно подобрать всё необходимое для работы. Вот перечень инструментов и расходников:

• отвёртка крестовая;
• набор ключей-шестигранников;
• комплект рожковых ключей;
• пассатижи;
• вороток и комплект головок торцовых;
• отвёртка плоская.

Последовательность работы

1. Колодка, к которой подключены провода форсунок «Приоры», отсоединяется вручную и извлекается.

Колодка с проводами на топливной рампе «Приоры» снимается вручную

Крепёжная топливная планка на «Приоре» откручивается только крестовой отвёрткой

Топливный штуцер «Приоры» следует откручивать только двумя ключами

Уплотнительные кольца с рампы «Приоры» следует снять, чтобы не потерять их

Вентиляционный шланг «Приоры» можно снять только после ослабления хомута

Хомут тормозного шланга «Приоры» удобно ослаблять плоскогубцами

Впускной трубопровод «Приоры» сверху держится всего на двух гайках

После откручивания крепежа трубопровод «Приоры» достаточно просто потянуть на себя

Подготовительные работы перед заменой топливного фильтра

Прежде чем заменить фильтр на популярной в нашей стране LADA Priora, понятное, дело, нужно купить новый. Предлагаем вам список каталожных номеров требующегося элемента: 21230-1117010-02 или 21230-1117010-00, дополнительно 21230-1117010-01, точно по этим же номерам можно приобрести фильтр для ВАЗовских 9-ки и 10-ки

Не забывайте при покупке обращать внимание на штуцеры для крепежа топливных шлангов. Они всегда должны быть гладкие, а с каждой стороны должен присутствовать выступ для защелкивания пластикового или же пружинного фиксаторов. Замена топливного фильтра на рассматриваемой нами Приоре с «движком» 16 клапанов, разделена на несколько этапов:

Замена топливного фильтра на рассматриваемой нами Приоре с «движком» 16 клапанов, разделена на несколько этапов:

• Этап подготовительный. Включает покупку нового фильтра, подготовку инструмента.
• Этап, на котором в топливной системе осуществляется сброс давления.
• Демонтаж старого/установка нового фильтрующего элемента.
• Запуск силовой установки и работа ее работоспособности.

Основные неисправности бензонасоса на Приоре

Зачастую, на автомашине не работает устройство для подачи топлива в двигатель, по причине того что сеточка засорилась, или топливный фильтр забился – они преграждают путь горючему веществу по магистралям, так что двигателю фактически не с чем работать. При таких случаях будет достаточно поменять фильтр. Но неисправности бензонасоса автомобиля Приора могут проявляться по-разному:

• После того, как ключ в замке зажигания проворачивается до включения зажигания, отсутствует характерный звук подкачки. При идеальных условиях всегда нужно дожидаться, когда насос подкачает топливо, а уже после этого запускать двигатель. Проще говоря: не работает и не качает топливо топливный насос автомобиля. Неисправность электроцепи топливного насоса.
• При включении зажигания слышно, как насос подкачивает горючее вещество к машине, мотор запускается. Но как только водитель делает попытку проехать всего чуть-чуть, автомобиль глохнет. Когда машина стоит на месте (на холостых оборотах), она потребляет меньший объем топлива в каждом цикле. А когда она начинает движение (даже без нажатия педали газа), требуется больший объем жидкости, но она не поступает к форсункам. Насос не успевает подкачивать бензин.
• При движении машина «кивает», а затем глохнет. Для поддержания стабильной скорости при движении, а также для ускорения бензонасос должен периодически подавать больший объем горючего вещества. Если он не может это сделать, двигатель «захлебывается» от воздуха – ему нужен бензин.

В последних двух случаях, скорее всего, придется заменить сеточку устройства для подачи топлива в двигатель. При худшем раскладе последует его замена.

Замена топливного шланга на Приоре

Топливный шланг Лада Приора это главные артерии, которые обеспечивают надежную подачу бензина к двигателю внутреннего сгорания.  Топливная система состоит из нескольких составных шлангов.

Некоторые их них выполнены из металла, другие из пластика, а третьи из резины весьма низкого качества, что в конечном итоге приводит к значительному износу таких изделий при воздействии на них минусовых температур.

К сожалению, полностью избежать применения эластичных материалов, таких как резина невозможно. Все дело в том, что детали, которые располагаются на двигателе, подвержены некоторым вибрациям. Для того чтобы смещения гасились, применяют эластичные материалы при передаче топлива от одного уза другому. Хороший пример тому — резиновый топливный шланг приора.

Признаки изношенности изделия

Первый и главный признак, указывающий на возможные неисправности — явный запах бензина в салоне автомобиля.  Если запаха нет, следует обратить внимание на внешний вид самого шланга, его состояние. Погните изделие в различные стороны, при этом не должно быть каких-либо трещин или отверстий

При наличии повреждений (даже незначительных), шланг подлежит замене. Кроме того, часто встречаются ситуации, когда причиной протечек топлива являются места соединений самого шланга, например с металлической трубкой топливной рампы или соединительной трубкой исходящей из-под днища автомобиля.

«Внимание. Топливная система автомобиля находится под давлением даже в момент, когда зажигание автомобиля выключено (остаточное давление сохраняется).  Поэтому перед проведением работ связанных с обслуживанием или ремонтом топливной системы требуется сбросить давление!». Теперь остановимся на том, как поменять топливный шланг на Лада Приора.Для того чтобы демонтировать изделие потребуется:

Теперь остановимся на том, как поменять топливный шланг на Лада Приора.Для того чтобы демонтировать изделие потребуется:

Первым, подготовительным этапом выполнения работ будет сброс давления. Для этого понадобится снять заднее сиденье. Открутить места креплений металлического лючка и снять его. Выдернуть фишку питания из разъема бензонасоса.
Переместиться в салон автомобиля. Завести двигатель и дать ему поработать до того момента пока все топливо не закончится и он не заглохнет.
После чего, попробуйте повторно запустить мотор, позволяя стартеру работать на протяжении 3, 4 секунд.
Открыть капот. Найти топливный шланг.
Теперь понадобится найти место соединения нашего шланга с входной металлической трубкой, которая заходит в подкапотное пространство из-под днища авто. Далее необходимо надавить на специальный, пластиковый фиксатор крепления и удерживая его в таком положении, потянуть шланг в противоположном направлении.
Для отсоединения второго конца потребуется найти металлическую трубку, соединенную с топливной рампой. В данном случае, соединительное крепление отличается от указанного в предыдущем шаге. Вам понадобится ключ на 10, при помощи которого и предстоит выкрутить специальную крепежную гайку.
При установке исправного изделия, не забудьте установить новые уплотнительные кольца, которые служат для герметизации соединительных мест. Старые кольца использовать запрещено, а новые устанавливайте только при плюсовых значениях температуры окружающего воздуха.

Мероприятия для продления срока эксплуатации

Топливные шланги Лада Приора,как и на других автомобилях,подвергаются воздействию различных негативных условий (трение, изгибы, перепады температурных режимов). Для продления их эксплуатационных характеристик рекомендуется:

• производить периодический осмотр;
• подвергаемое повышенному трению изделие, помещать в защитную гофру.

При своевременной диагностике, замене узлов и комплектующих, вы избежите возгораний топлива и прочих негативных последствий.

Снятие и разборка бензонасоса

Механизм подачи топлива в приоре находится в бензобаке, поэтому чтобы его достать нужно:

1. Cнять заднее пассажирское сидение. Защёлки, удерживающие его, находятся по бокам.
2. В днище авто находится люк, прикрученный двумя саморезами. Сняв его, получаем доступ к бензонасосу, который зафиксирован в топливном баке при помощи плоского металлического кольца.
3. Снять кольцо, которое прижимается с помощью гаек, накручиваемых на восемь резьбовых штырей, равномерно распределенные вокруг отверстия в бензобаке.
4. Снимаем два топливопроводных шланга и убираем фиксирующее кольцо.
5. Отсоединяем электрический разъём, через который подаётся питание на насос, находящийся в пластмассовом кожухе.
6. Вынимаем корпус, это нужно делать аккуратно, чтобы не повредить поплавок, благодаря которому на приборном щитке показывается уровень заполнения бака бензином.
7. Следующим шагом будет вытащить сам насос, отгибаются четыре защёлки, расположенные на корпусе, и вынимается бензонасос, внизу которого находится сеточка грубой очистки.

Как правило, вся сетка выглядит достаточно грязной, а её центральная часть буквально забита различным мусором. Чтобы снять старую сетку, её нужно просто обхватить со всех сторон пальцами и дёрнуть на себя, или ковырнуть плоской отверткой.

Со своего посадочного места она выходит относительно легко. После этого устанавливаем новую сетку. Сеточку для бензонасоса лада приора можно купить в специализированном магазине или на рынке. Стоит она около 50 рублей.

На дне пластмассового стакана, в котором находился насос, обычно также много всякого мусора. Его нужно хорошо промыть и протереть сухой ветошью.

Затем всё собирается в обратной последовательности. После замены сеточки двигатель набирает обороты плавно и работает стабильно. Во время движения по трассе машина больше не дёргается и нормально ускоряется.

Одна из причин низкого давления топлива в топливной рампе — грязная сетка бензонасоса. Рассмотрим, как можно снять и почистить этот фильтр бензонасоса Приора своими руками.

Потребуется: снять бензонасос, приготовить плоскую отвертку и маркер.

Снятие ДУТ (датчика уровня топлива):

Замена сетки бензонасоса Приоры

Сборка бензонасоса производится в обратном порядке. При установке пружины пользуемся пометкой, которую нанесли на направляющую ранее. Переставлять пружину на другую направляющую нельзя.

Кстати, не забывайте менять другие фильтры.

Забитая сетка бензонасоса — одна из причин, по которой может снизиться давления в топливной системе вашей Приоры

Если подобная проблема возникла с вашим автомобилем, то первым делом обратите внимание на данный сетчатый фильтр. Для этого необходимо извлечь бензонасос из бака

После этого можно приступать к выполнению ремонта. Первым делом отводим в сторону топливную трубку, которая крепится к нижней части корпуса, как это показано на фото ниже.

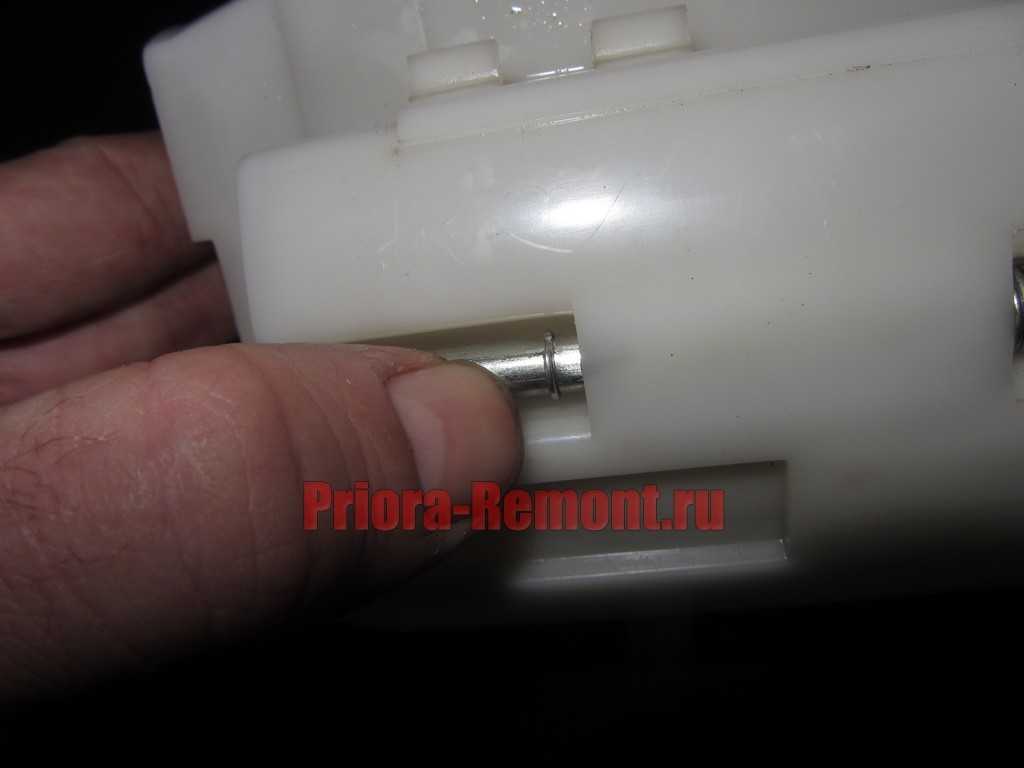

После этого при помощи отвертки, длинногубцев или других приспособлений снимаем стопорное кольцо со штока.

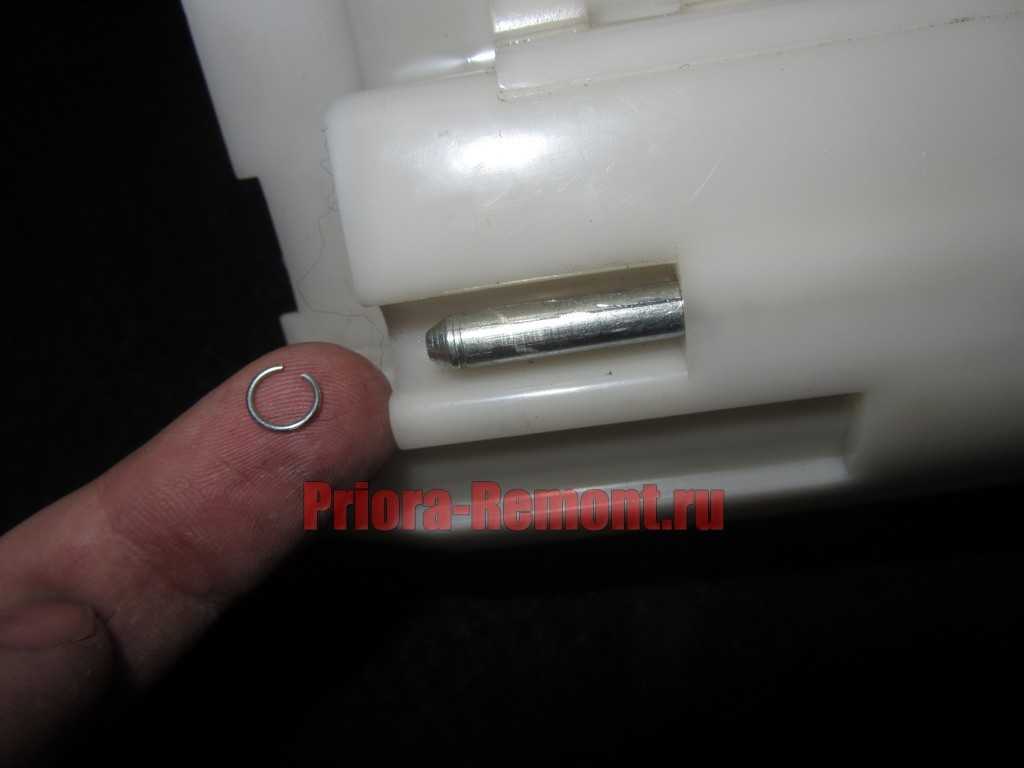

Результат данного действия показан на фото ниже.

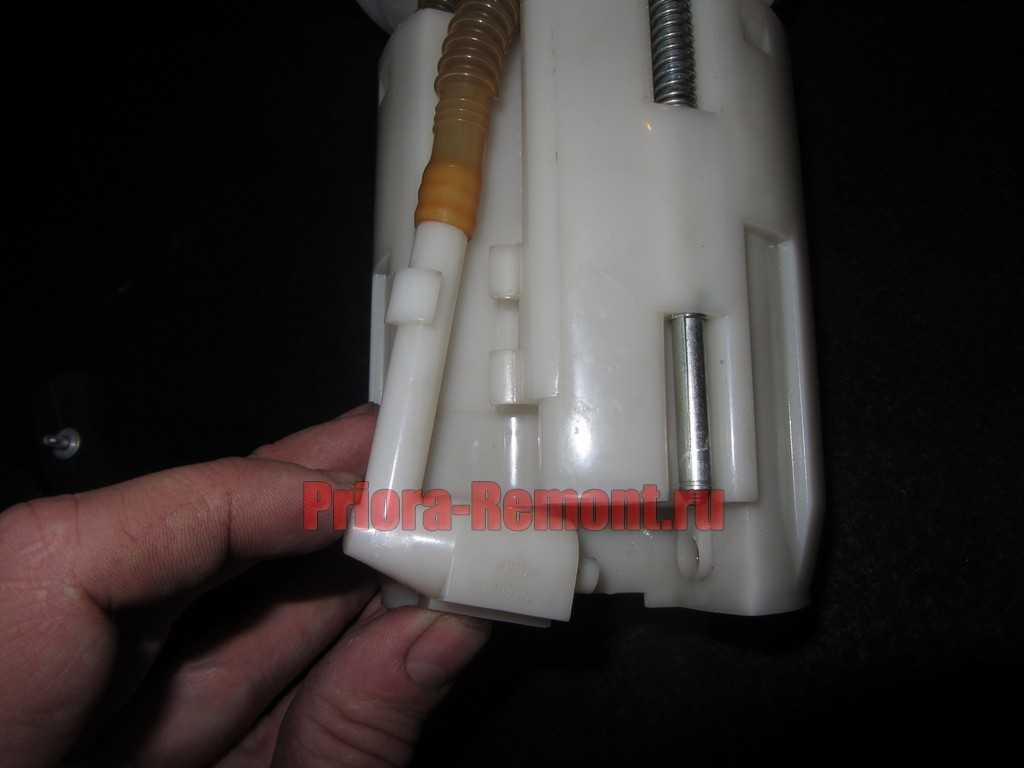

Далее необходимо освободить внутреннюю часть модуля бензонасоса от трех защелок, слегка нажав на них одновременно.

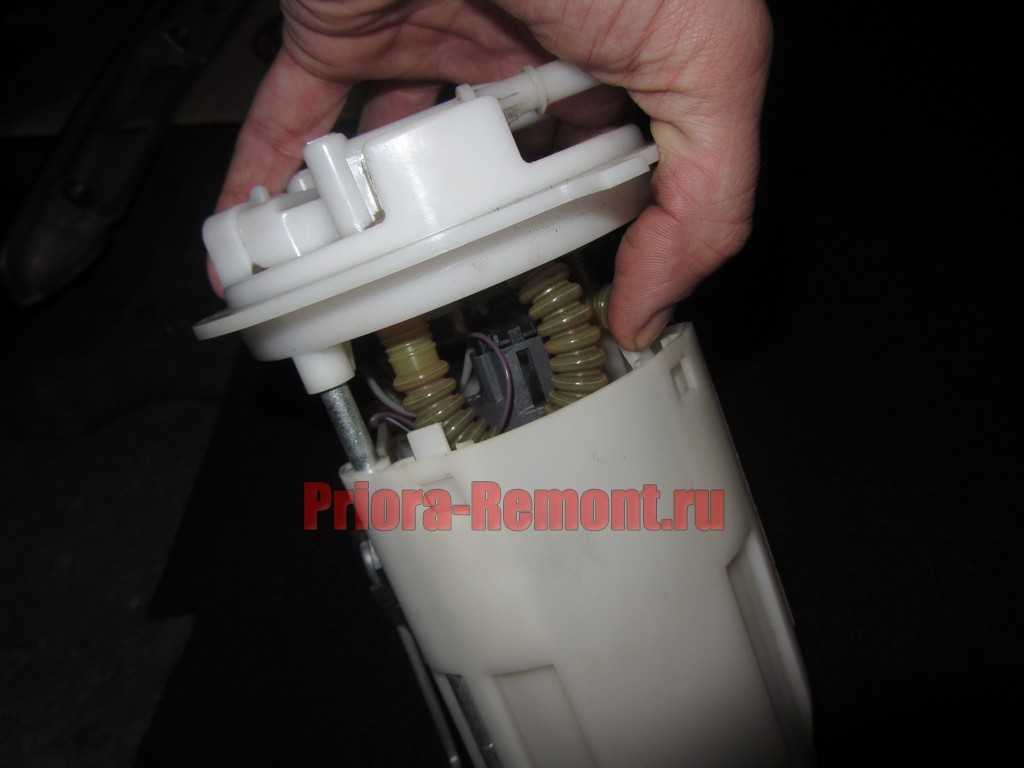

И после чего сдвигаем нижнюю часть вниз до конца, пока она не отсоединится от основного модуля.

В результате получим разъединенный модуль бензонасоса, что наглядно продемонстрировано ниже на фото.

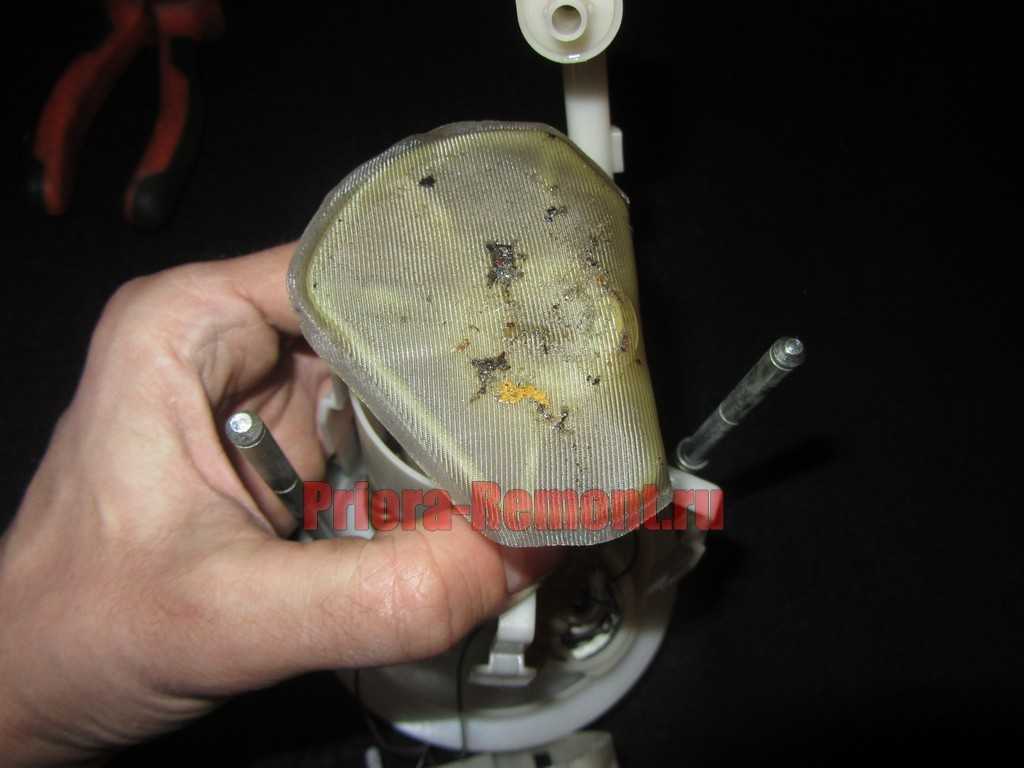

Теперь переворачиваем основную часть насоса и снизу видим сетчатый фильтр, который и необходимо нам будет заменить.

В данном случае показана сетка с пробегом 60 000 км, что говорит о том, что даже при таком небольшом пробеге она может достаточно сильно загрязняться. Чтобы ее снять, необходимо поддеть отверткой с плоским лезвием.

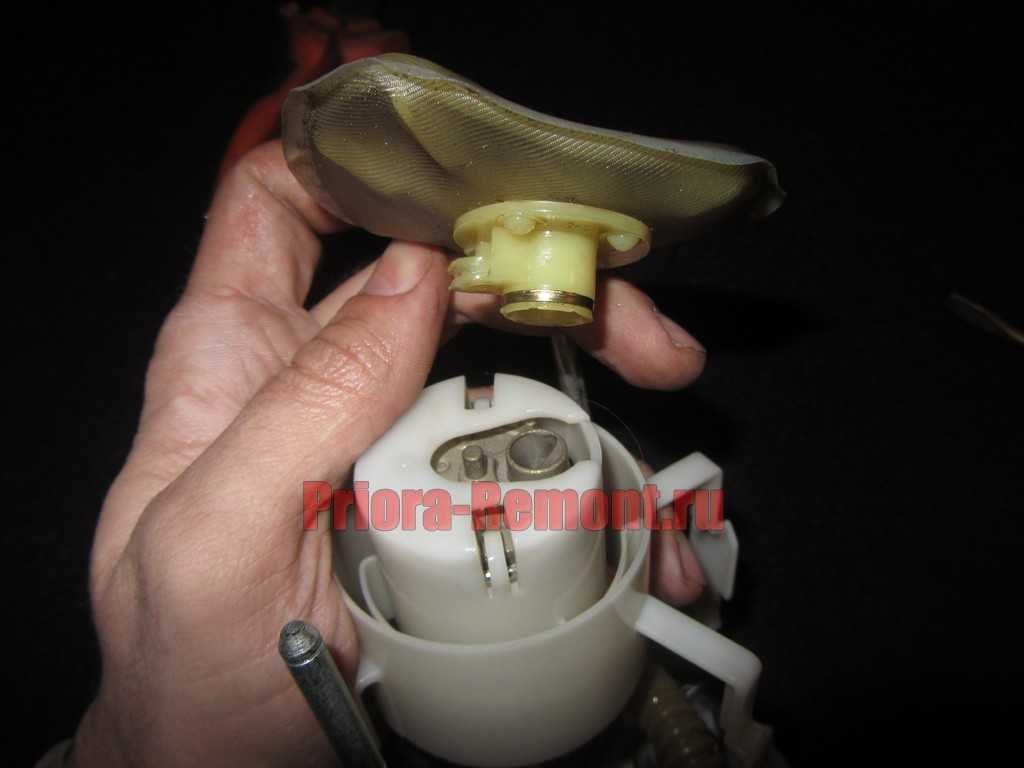

Придется приложить небольшое усилие, чтобы сетка снялась с бензонасоса.

Новая сеточка устанавливается на место в обратной последовательности. Чтобы она села плотно, необходимо прижимать ее до щелчка, для чего необходимо приложить определенное усилие. Обычно, новой сетки хватает на несколько лет эксплуатации или на 50-70 тысяч километров, после чего ее необходимо заменить опять-таки на новую.

Цена новой сетки бензонасоса на Приору составляет не больше 60 рублей, поэтому лучше менять данный элемент немного чаще, чем этого требует регламент и рекомендации завода изготовителя.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

1. неисправность регулятора давления топлива в рампе;
2. поломку бензонасоса или заметное снижение его производительности по причине износа;
3. сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом звук работы насоса можно попросту не услышать.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

1. выход из строя предохранителя бензонасоса;
2. поломка реле бензонасоса;
3. проблемы с «массой» бензонасоса;
4. неисправность электромоторчика бензонасоса;
5. окисление или залом контактов и клемм бензонасоса;
6. неисправен сам бензонасос;

Вступление

Топливный насос Лады Приоры отвечает за подачу топлива в топливную рампу, которая в свою очередь распределяет топливо по форсункам.

Перед запуском автомобиля бензонасос накачивает достаточное давление топлива в систему, и после чего мотор запускается. Нагнетается определенное давление необходимое для нормальной работы ДВС и это давление сохраняется весь период работы ДВС, до его полной остановки.

Неисправность топливного насоса приведет к понижению давления или же вовсе его отсутствию, что несомненно скажется на работе двигателя и его функциях.

В данной статье речь пойдет об бензонасосе Лады Приоры, а именно о его возможных неисправностях и о том как его снять и проверить.

Порядок демонтажа и установки бензонасоса на Приоре своими руками

При помощи крестовой отвертки отворачиваем два винта крепления крышки, и под ней будет располагаться насос. Далее нам необходимо отсоединить два топливных шланга, предварительно нажав на фиксаторы, которыми они крепятся к штуцерам верхней крышки. Один шланг крепится одним металлическим фиксатором, на который необходимо надавить, и потянуть за шланг в сторону.

Второй шланг сидит более плотно и чтобы его снять, необходимо уже надавить с двух сторон на «кнопки», которые на фото ниже показаны в зеленом цвете.

После этого отсоединяем штекер питания с проводами от модуля, поддев фиксатор немного вверх.

Далее отворачиваем все гайки крепления насоса при помощи головки на 10 мм.

Снимаем кольцо, как показано на фото ниже.

И второе пластиковое кольцо также необходимо снять со шпилек.

После этого уже можно будет вынимать весь модуль бензонасоса из бака в сборе, так как больше его ничего не держит.

Чтобы вытащить его до конца, необходимо слегка наклонить в сторону, чтобы датчик уровня топлива не мешался при демонтаже.

Обратите внимание, что при снятии, в емкости может быть немало бензина, поэтому его сразу необходимо слить. Далее уже можно заниматься дальнейшими действиями, либо же заменой насоса, либо сетки или же датчика уровня топлива

После выполнения всех необходимых процедур можно приступать к установке насоса на прежнее место, и подключению всех шлангов и проводов питания. Стоит отметить, что бензонасос на Приоре стоит от ВАЗ 2110 нового образца, то есть для двигателей 1,6 литра. Цена такого насоса в сборе составляет от 2200 рублей до 3000 р.

Симптомы: подвывание и свист в районе топливного бака, двигатель не развивает полной мощности, двигатель работает нестабильно / часто глохнет / работает с перебоями.

Возможная причина: неисправен топливный насос.

Инструменты: набор головок, набор гаечных ключей, плоская отвертка, крестообразная отвертка.

Примечание. В системе питания двигателя давление достигает 380 кПа, поэтому категорически воспрещается производить ослабление либо снятие топливопроводов при работающем двигателе или сразу же после его остановки. Проведение работ по демонтажу и ремонту системы питания допускается исключительно после процедур по стравливанию давления. После работ по понижению давления в системе питания следует подождать 4–5 часов, так как через это время давление в системе станет практически нулевым.

1. Включите нейтралку, а затем затормозите автомобиль с помощью стояночной тормозной системы.

2. Демонтируйте подушку заднего сиденья.

3. Приподнимите вырезанную часть коврика, расположенную над люком.

4. Открутите и выньте два крепежных винта крышки лючка над топливным насосом, используя фигурную отвертку с крестообразным лезвием.

Замер давления в системе питания двигателя Лада Приора

Показателем исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны:

– неустойчивая работа двигателя;

– остановка двигателя на холостом ходу;

– пониженная частота вращения коленчатого вала на холостом ходу;

– недостаточная приемистость автомобиля (двигатель не развивает полной мощности);

– провалы в работе двигателя при движении автомобиля.

Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов ЭСУД, отвечающих за подачу топлива (модуль топливного насоса, форсунки, топливное реле и соответствующие предохранители).

Давление топлива в системе питания проверяют с помощью профессионального манометра и шланга с оригинальным штуцером для подключения к клапану, расположенному на топливной рампе.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса.

Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

Если вы включали зажигание три раза без попытки пуска двигателя, в очередной раз электробензонасос не включится, что не является признаком неисправности.

Он включится одновременно с началом пуска двигателя стартером.

2. Снизьте давление в системе питания (см. «Как снизить давление топлива Лада Приора»).

3. Отверните защитный колпачок штуцера для контроля давления топлива на торце топливной рампы.

Обратите внимание, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком колпачок

Если кольцо порвано или потеряло эластичность, замените его или целиком колпачок.

Если нет возможности использовать профессиональный манометр, воспользуйтесь обычным манометром со шлангом и хомутом.

Манометр должен быть со шкалой измерения не более 1000 кПа (10 кгс/см2) и ценой деления не более 20 кПа (0,2 кгс/см2).

Обратите внимание на надежное соединение (завальцовку) манометра и шланга

4. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине)…

При выворачивании золотника может вытечь небольшое количество топлива, поэтому предварительно подложите под штуцер ветошь.

5. …и выньте его из штуцера.

6. Подсоедините к штуцеру шланг с манометром.

Закрепите шланг на штуцере хомутом и проверьте надежность его крепления.

Пустите двигатель и проконтролируйте давление по манометру.

Оно должно составлять 380–400 кПа (3,8–4,0 кгс/см2).

Возможны следующие причины снижения давления:

– неисправен регулятор давления топлива;

– засорен топливный фильтр тонкой очистки или фильтр топливоприемника;

– неисправен электробензонасос.

7. Остановите двигатель и снизьте давление в системе питания.

8. Отсоедините манометр от штуцера контроля давления, вверните в штуцер золотник и установите на штуцер защитный колпачок.

Замена бензонасоса и сеточки бензонасоса Лады Приора

1. Замена сеточки в бензонасосе Лады Приора

Решил сегодня поменять сеточку на бензонасосе. Предварительно снял заднее сиденье и открутил два болта на крышке, которая ведет к бензонасосу.

Отключаем провода, идущие к бензонасосу и садимся за руль. Заводим машину и даем поработать на холостом ходу, пока не заглохнет, тем самым мы сбросили давление внутри трубопроводов. Стравливать обязательно.

Отключаем жгут проводов.

Отсоединяем два трубопровода, которые крепятся на бензонасосе. Снимаются путем нажатия на железную скобу и, отталкивая от себя, отсоединяем трубопровод от бензонасоса

Отсоединяем два трубопровода

Откручиваем восемь гаек на 10.

Далее, снимаем кольцо-держатель бензонасоса и убираем его, чтобы оно не мешало нам.

Потом, аккуратно отводя шланги трубопровода, придерживая их рукой, вытаскиваем из посадочного места сам бензонасос, главное, без чрезмерных усилий, и аккуратно, чтобы не повредить поплавок на бензонасосе.

Сняв бензонасос, отсоединяем пластмассовый патрубок. Без снятия его мы не сможем разобрать бензонасос

Снимаем два маленьких стопорных кольца по обе стороны этих направляющих

Потом отсоединяем пластмассовый крепеж (их там три) благодаря отсоединению их, мы можем долезть до самой сеточки.

Добрались мы до сеточки, как видим, на ней есть немного стружки — значит фильтр работает хорошо. Дальше мы его будем снимать, чтобы поменять на новый.

Благодаря отвертке поддеваем сеточку и снимаем её с седла бензонасоса.

Вид сбоку на сеточку сюда нужно вставить отвертку

Вот и сняли мы сеточку с бензонасоса для замены старой на новую.

Снятая сеточка с бензонасоса

Установка новой сеточки на бензонасос и сборка в обратной последовательности.

2. Замена бензонасоса на Приоре

Ремонт приоры и ревизия в топливной системе.

После отказа датчика уровня топлива (ДУТ), поехал на диагностику , на которой выяснилось, что мой бензонасос на приоре не держит давление. Стрелка дергалась и мастер сказал что бензонасос сломается очень скоро. Итак, в связи с заменой датчика, нужно заменить моторчик бензонасоса приоры, топливный фильтр и фильтр грубой очистки.

Обо всем этом в данной статье.

Моторчик бензонасоса Bosch на ладу приору

датчик уровня топлива ДУТ К2

Топливный фильтр SCT ( артикул ST 342 ) Фильтр грубой очистки приора 16V

Начинаем разбирать и вынимать приоровский бензонасос.

— Первым делом снижаем давление в топливной системе. Поднимаем задний диван, откручиваем крышку бензонасоса и вытаскиваем штеккер, который идет на бензонасос. После этого запускаем автомобиль, пока она сама не заглохнет.

— Снимаем с аккумулятора клеммы. Это нужно делать перед любым ремонтом приоры

(опционально) Пылесосим, чтобы грязь не упала в топливный бак

— Снимаем шланги (прямой и обратку), идущие к бензонасосу

обычным ключом на 10 откручиваем гайки и снимаем железный и пластмассовый обод

— боком вытаскиваем бензонасос, осторожно, чтобы не зацепит ДУТ

Разбираем вытащенный бензонасос лада приора

-вынимаем стопорное кольцо, с одной из направляющий.

-Отключаем все провода, вытаскиваем штекер из корпуса, штекер из моторичка бензонасоса и отключаем провод

-Отгибаем 3 защелки и по пластиковым направляющим вынимаем его

-Снимаем сеточку с моторчика

Отодвигаем защелку и достаем моторчик

Это фото для того, что можно было собрать всё на место. Здесь хорошо видно расположение моторчика и гофрированных шлангов

На дне бензонасоса на сеточке — грязь.

В приоре с завода стоит ДУТ 11. Но по отзывам лучше ДУТ К2.

Датчики уровня топлива полностью идентичные и взаимозаменяемые.

Слева — старый бензонасос. справа новый бензонасос Bosch на приору

Вот так вот выглядит бензонасос приоры в разобранном состоянии:

Сборку проводим в обратной последовательности.

Вставляем моторчик в подставку по направляющим, снизу одеваем сеточку, просто прижав к моторчику.

Подключаем новый ДУТ и не забываем воткнуть все три штеккеры.

Вот так вот выглядит новый собранный приоровский бензонасос

После этого вставляем всё на место, прикручиваем. Не забываем под одну из гаек прикрутить минусовую клемму. Подключаем штеккер питания.

Замена топливного фильтра лада приора

Далее я заменил топливный фильтр, находящийся он под машиной.

Отсоединяем от него два шланга. Приготовьте емкость под бензин, потому что из фильтра и шлангов он польется. Вытаскиваем старый фильтр и ставим новый.

После всего этого, пару раз включаем зажигание, не заводя машину. слушаем как бензонасос качает бензин, и проверяем, не подтекает фильтр

Проверка давления в системе питания двигателя

Давление в топливной рампе можно проверить обычным манометром (например, от шинного насоса). Работу проводим на холодном двигателе. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра»). Снимаем пластмассовый экран двигателя. На резьбовой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.

Отворачиваем пластмассовый колпачок штуцера на топливной рампе

Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы. На штуцер рампы надеваем шланг манометра и закрепляем его хомутом. Надеваем провод на «минусовой» вывод аккумуляторной батареи. Включаем зажигание. При этом должен включится топливный насос, работу которого можно проконтролировать на слух.

Измеряем давление топлива в системе… …которое должно быть равным 3,6–4,0 бар. После остановки насоса давление может незначительно снизиться и затем стабилизироваться на некоторое время. Если давление в системе больше 4,0 бар — неисправен регулятор давления топлива. Пониженное, но стабильное давление топлива в системе питания может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью топливного насоса или регулятора давления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять (см. «Замена топливного фильтра»), слить из фильтра остатки топлива и через отрезок шланга продуть (можно ртом). Сопротивление проходу воздуха при продувке должно быть незначительным. В противном случае заменяем топливный фильтр новым, который рекомендуем всегда иметь в запасе. Проверку состояния сетчатого фильтра топливного модуля проводим после демонтажа и разборки модуля (см. «Снятие и разборка топливного модуля»). В случае сильного загрязнения сетчатого фильтра очищаем и промываем его. Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть негерметичность соединений топливного модуля, неисправность насоса, а также негерметичность форсунок. Для поиска причины неисправности вновь включаем топливный насос, и после его остановки полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление стабилизируется, то негерметичен топливный модуль либо неисправен насос. Если же давление продолжает падать — негерметична одна или несколько форсунок. Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива. Для проверки исправности регулятора давления топлива следует подсоединить шланг манометра непосредственно к выходному штуцеру топливного модуля. Включив зажигание, измеряем давление топлива. Если давление топлива в системе низкое, но стабильное, значит, регулятор сбрасывает давление слишком интенсивно и его необходимо заменить.
