Как разобрать заднюю дверь на приоре?

Как исправить самые частые проблемы?

Как исправить имеющиеся проблемы в системе проводки? Зачастую проблема в системе зажигания LADA Priora заключается в перетирании проводной массы или в окислении.

Используя подготовленную отвертку, аккуратно подденьте защелки, выполненные из прочной пластмассы, которые находятся на крышке колодки проводов и откройте ее

Помните, что нельзя перепутать провода при сборке, поэтому крайне важно запомнить их расположение. Если вы в данном деле новичок, то провода можно сфотографировать, это вам облегчит работу. Поочередно разгибаем металлические фиксаторы и извлекаем проводку

Поочередно разгибаем металлические фиксаторы и извлекаем проводку

При этом важно проверить на целостность контакты и очистить их при необходимости

На данном этапе можно перейти к механизму зажигания. Снимите провода, находящиеся на корпусе системы зажигания. Опять же с использованием отвертки требуется отжать пластмассовые защелки, после снятия защелок проводку легко можно извлечь из корпуса.

В рассматриваемом нами корпусе присутствует контактная группа, производящая запуск различных автомобильных систем. Обязательно ее проверьте на наличие вероятных неполадок

Повышенное внимание стоит обратить на так называемый подвижный контакт. Его следует непременно разобрать и тщательно проверить. Для этой цели его требуется разобрать после отделения от контактной группы

Сама по себе разборка производится легким нажимом на сам механизм, и прокручиваем его против часовой стрелки. После данной манипуляции отделяется и проверяется контактная пружина, плюс открывается доступ к противоугонной системе авто, ее можно проверить

Для этой цели его требуется разобрать после отделения от контактной группы. Сама по себе разборка производится легким нажимом на сам механизм, и прокручиваем его против часовой стрелки. После данной манипуляции отделяется и проверяется контактная пружина, плюс открывается доступ к противоугонной системе авто, ее можно проверить.

Исправить систему зажигания могут замененные или почищенные контакты или АПС-6. Приорести контактную группу замка зажигания для Лады Приоры можно здесь.

Схема стеклоподъемников Приора

Схема стеклоподъемников автомобиля Lada Priora

Несмотря на то, что принцип управления стеклоподъемниками осуществляется точно так само, как и в других моделях, автомобиль Lada Priora использует несколько иную схему стеклоподъемников. Главным отличием от остальных моделей является отсутствие блока стеклоподъемников. Ими управляет интегрированный контроллер электропакета. Конструкторы сделали такую конструкцию для обеспечения удобства управления. Чтобы полностью открыть и закрыть стекло водителю не нужно удерживать клавишу управления. Все, что потребуется в такой ситуации — зажать кнопку на протяжении определенного времени. Если не уложиться в заданный временной период, отпустив клавишу слишком рано, стеклоподъемник прекратит подъем или опускание стекла. В данном случае кнопки не вызывают коммутацию сети, как на ряде других моделей. Они выполняют функцию датчика, передавая информацию на электронный блок.

Помимо применения электронных блоков, схема работы стеклоподъемников автомобиля Лада Приора 2014 подает питание к электроприводу специфическим способом. Один из имеющихся в системе проводов имеет многофункциональный характер. Он может участвовать в управлении зеркалами, подаче питания, а также управлять соленоидом блокировки двери. Следовательно, данный провод может менять полярность, в зависимости от особенностей включенного потребителя.На левую и правую сторону провода подсоединяют отдельно к разъему Х1. В данном случае используются выводы 4 и 6. Данное свойство очень полезно при поиске потенциальных неисправностей цепи.

Вам так же может понадобиться совет про коды ошибок Лада Приора с помощью которых вы выявите неисправность своего автомобиля.

Как искать неисправности в присутствующей схеме автомобиля Lada Priora, если стеклоподъемники пассажирских дверей перестали работать? Все электростеклоподъемники вряд ли сломаются сразу. Если же пришлось столкнуться с такой поломкой на практике, скорее всего, проблема заключается в электронном блоке управления электропакетом. Стоит отметить, что поломка единичного стеклоподъемника очень распространена на практике, особенно на автомобилях первого выпуска. Причина опять-таки заключается в неисправности блока, когда схемы, отвечающие за управление электростеклоподъемниками, полностью или частично выгорают. Это связано с недоработками схем заводом-изготовителем. Эта же причина могла спровоцировать работу стеклоподъемников рывками. Как результат, завод-изготовитель блоков полностью устранил неполадку, но это не улучшило ситуацию, так как старые модели все равно страдают данной «болезнью». Но не нужно надеяться на то, что все проблемы заключаются лишь в (прямо говоря) нестабильном блоке. Тем более не следует верить в то, что замена модуля управления исправит ситуацию. Существует ряд других причин, по которым могут возникнуть неисправности.

Электро схема стеклоподъемников Лада Приора

Поиск проблемы следует начинать с проверки правильности работы замка блокировки дверей, внутри которых перестал работать подъемник. Если замок также отказался работать, необходимо проверить, есть ли минус или питание от модуля управления стеклопакетом, разъем Х1, вывод 4 и (или) 6, в зависимости от неисправности борта. Подсоедините контрольную лампу с корпусом автомобиля, одновременно нажав любую кнопку на электростеклоподъемнике. Повторите операцию снова, но уже с плюсовым проводом. Удостоверьтесь в правильной работе выводов 1, 13, 5 и 11. Если во всех случаях контрольная лампа будет гореть, значит, проблем в работе блока управления нет. Скорее всего, имеет место проблема в электроприводе, либо излом в проводке. После снятия обшивки подключите контрольную рампу между двумя проводами, которые идут к электроприводу. Если во время включения кнопки подъема/опускания лампа начнет светиться, это значит, что проблемы в электроприводе. В противном случае вы имеете дело с изломом провода.

По сравнению с пассажирскими стеклоподъемниками, водительский использует немного другую схему. Это связано с тем, что водитель может управлять сразу всеми модулями в салоне. Не применяя диагностическое оборудование, водитель может проверить замыкание или целостность на массу провода, который подает сигнал, а также питание на модуле дверей водителя.

pol-z.ru

Устранение прочих неисправностей

К мелким поломкам можно отнести дребезжание стекла, шум в стеклоподъемнике, свободное хождение стекла под механическим воздействием (например, стекло не поднимается и не опускается подъемником, но то же самое можно сделать рукой). Их причиной является перекос стекла, выход из строя роликов или троса. При перекосе стекла его необходимо отрегулировать. Если же порвался трос, то он подлежит замене. При соскакивании троса с роликов необходимо его натянуть обратно и отрегулировать стеклоподъемник автомобиля. Возникновение шума является признаком того, что механизм плохо смазан. Для устранения неисправности нужно хорошо смазать все механизмы электростеклоподъемника, а также направляющие стекла. При медленной работе механизма его также стоит смазать либо заменить на новый. Со временем скорость опускания и поднятия стекол уменьшается из-за износа моторчика стеклоподъемника.

Снятие и замена передних дверей на Приоре по инструкции

Чтобы снять переднюю дверь на Приоре и заменить ее, необходимо выполнить следующие действия:

  1. Ключом с головкой на 8/10 (зависит от модификации авто) выкрутить болты крепления ограничителя открывания. Чтобы не повредить ЛКП шляпок болтов, следует предварительно оклеить их малярной лентой.
  2. Далее необходимо освободить из зацепления с кузовной частью автомобиля резиновый защитный чехол, внутри которого проходит жгут проводов на консоль стеклоподъемников и зеркала заднего вида. Для этого поддеваем чехол с помощью плоской отвертки.
  3. Выкрутить два винта крепления пластикового порога. На фото ниже показаны места их расположения на пороге. Снимать пластиковый порог нужно для того, чтобы добраться до места, где расположено соединение фишки питания проводов.
  4. Под шумоизоляционным ковриком расположена фишка, которую необходимо отсоединить.
  5. Разъединить фишку с клеммной колодкой, для чего следует поддеть плоской отверткой язычок, и потянуть фишку вверх.
  6. Теперь отсоединенную связку проводов необходимо просунуть через проем в кузове автомобиля, предварительно демонтировав резиновую заглушку.
  7. После этого можно приступать к выкручиванию двух болтов, которые держат петли на Приоре.
  8. При выкручивании болтов, необходимо позвать помощника, который будет удерживать дверь. Ведь она достаточно тяжелая, и чтобы исключить вероятность ее повреждения при демонтаже, лучше не рисковать, и обратиться за помощью к соседу.

На этом процесс снятия передней двери на Приоре завершен. Остается выполнить необходимые манипуляции с ней, после чего установить обратно. Если осуществляется замена двери на Приоре, то процесс ее установки выполняется в порядке обратном снятию. Предварительно следует переставить все детали (стекло, дверной замок, карту, боковое зеркало и т.п.). Наглядно увидеть, как снять переднюю дверь на Приоре можно на видео ниже.

Снятие передней обивки двери

  1. Открутите два винта крепления ручки с модулем управления стеклоподъемниками (ЭСП), и выньте его из обивки двери.
  2. Отсоедините фиксатор, и отсоедините разхем с проводами от модуля управления ЭСП;
  3. Выверните винт крепления облицовки внутренней ручки двери;
  4. Снимите ее.
  1. Откручиваем три винта крепления обивки внизу двери;
  2. Открутить фиксатор блокировки замка двери;
  3. Вставляем длинную шлицевую отвертку между обшивкой и дверью, поочередно отщелкиваем клипсы по всему периметру двери. Отводим обивку от двери;
  4. На фото изображена обивка передней двери ЛАДА Приора (вид с обратной стороны). Запомните расположение 8 фиксаторов, тогда снятие будет проходить гораздо легче.

Установка задних стеклоподъемников на Ладу Приору. Полная инструкция

Автовладельцам одноименной модели нелишним будет знать о том, что такое установка задних стеклоподъемников на Ладу Приору

– точнее, иметь хотя бы общую информацию о комплекс работ, объединенных данным понятием. Постараемся подробно описать процесс, отметив некоторые сопутствующие моменты, которые, несомненно, принесут практическую пользу отечественным автолюбителям. Установка задних стеклоподъемников на «Приору» имеет ряд специфических особенностей. Но – обо всем по порядку.

Понятие «электрический стеклоподъемник»

Механизмы для подъема стекла (или, используя более привычное слово «стеклоподъемники»), как следует из самого названия, предназначены для поднятия/опускания стекол.

В рассматриваемом варианте имеется в виду электрический стеклоподъемник

(хотя в ряде моделей для задних стекол предусмотрены только механические), то есть манипуляции с боковыми стеклами проводятся за счет использования электрической энергии.

Это удобно и практично, создает дополнительный комфорт для водителя и пассажиров

Приятно отметить, что отечественные производители уделили этому показателю должное внимание

Конструктивные особенности

Нижеописанные действия ориентированы на снятие/установку электрических подъемников, что не исключает использование данного текста:

  • руководства для механических СП;
  • Механизм помещен внутрь дверцы (есть, однако, модификации со специальными подрамниками, а также крепления на корпусе автомобиля).

Стеклоподъемник состоит из:

  • поводу, что включает в себя блок, состоящий из электрического двигателя, зубчатой и червячной передачи;
  • механического регулятора для подъема/опускания стекол;
  • блока управления.

Поднятие или опускание стекла осуществляется нажатием соответствующей клавиши. Отметим, что на Ладе «Приора» получили применение три вида электрических стеклоподъемников (далее – ЭСП): реечные, тросиковые, планочные. Применяются различные комплектации – это касается как конкретного конструктивного решения, так и электромоторов.

Последние варьируются в достаточно широком диапазоне – в ряде моделей использованы различные импортные электродвигатели. От качества этой детали зависит шум

, производимый устройством, скорость подъема/опускания стекла, устойчивость к внешним воздействиям.

Установка задних ЭСП

Необходимость замены ЭСП может возникнуть по ряду причин. Наиболее распространенные из них:

  • перегорание соответствующего предохранителя;
  • некачественное соединение проводов и, как следствие отсутствие контакта;
  • выход из строя электродвигателя.

В любом из перечисленных случаев необходима замена (или ремонт) механизма. Сразу оговоримся – для большинства любителей самостоятельный ремонт относится к трудновыполнимым задачам, поэтому здесь он рассмотрен не будет. Просто опишем процесс снятия механизма – соответственно, установка производится в обратном порядке.

На первом этапе

получаем доступ к ЭСП. Для этого необходимо снять декоративную опушку. Процесс достаточно простой, в дополнительном описании не нуждается. Напомним, что стекла должны быть предварительно зафиксированы в положении «закрыто».

Следующий этап:

выворачивание крепежных болтов. Используем головку «на 10». Затем выворачиваем элементы, с помощью которых ЭСП крепится к дверце. Здесь придется иметь дело с тремя болтами (используем головку «на 8»). Снова вооружившись головкой «на 10», выкручиваем гайки, крепящие направляющую ЭСП.

На этом демонтаж завершен. Как уже говорилось, установка производится в обратном порядке.

видео: Установка механизма слеклоподъемника на заднюю левую дверь Приоры люкс.

Как видим, установка задних стеклоподъемников на «Приору» не представляет из себя ничего сложного: достаточно просто выкручивать соответствующие болты. Напомним, что этот процесс требует аккуратности

, соразмерного приложения усилия, чтобы избежать опасности срыва головок. Что касается заменяемого агрегата, то с ним придется разбираться специалистам.

Lada Priora hatchback › Logbook › Заклинило замок двери. Переделка внутреннего замка ВАЗ-2108 в приоровский с электроприводом.

Настали небольшие морозы и случилась маленькая неприятность, заклинил замок пассажирской двери и никакие манипуляции не помогали мне в этой проблеме, машина с ЦЗ. Делать было нечего и пришлось разбирать дверную обшивку. Поначалу казалось что это почти невозможно сделать при закрытой двери, но набравшись терпения это вполне возможно, все тоже самое что и при открытой, только надо было немного фантазии как сорвать клипсы(я сделал с помощью обычной плоской отвертки с намотанной тряпочкой и какой-то матери). Вскрыв обшивку двери увидел вот такую картину, заранее прошу прощения за качество фото, некогда было замарачиваться

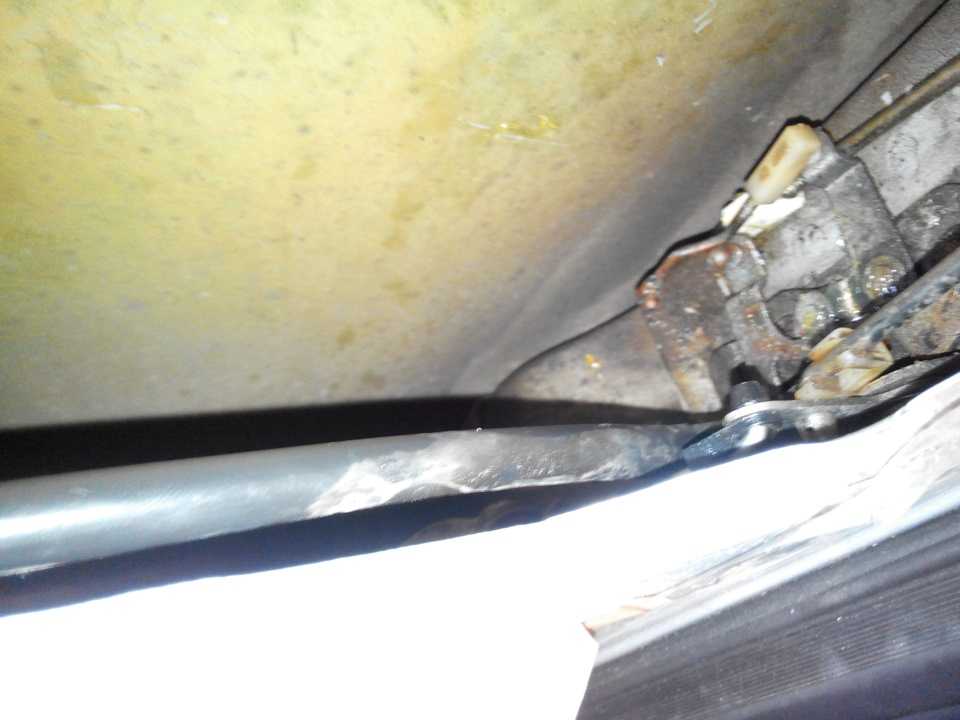

Как видно там все заржавело и как в дальнейшем выяснилось погнулась пластинка механизма и было ясно что пора его менять. Электропривод оказался рабочий.Приехав в магазин и спросив замок у продавца я сразу опешил от цены данной детали, стоил он 900 рублей в магазине и 1200 на рынке. Настроение напрочь упало. Спросив причину такой цены продавец сказал что это из-за того что замок идет сразу с электроприводом не разборный. Покрутив его в руках и увидев на полке замок 2108 было сразу понятно что они одинаковые. Цена замка 2108 всего 170 рублей. Покрутив оба в руках в голову пришла логичная мысль переделать замок в приоровский. Купил его и поехал в гараж.Вот он

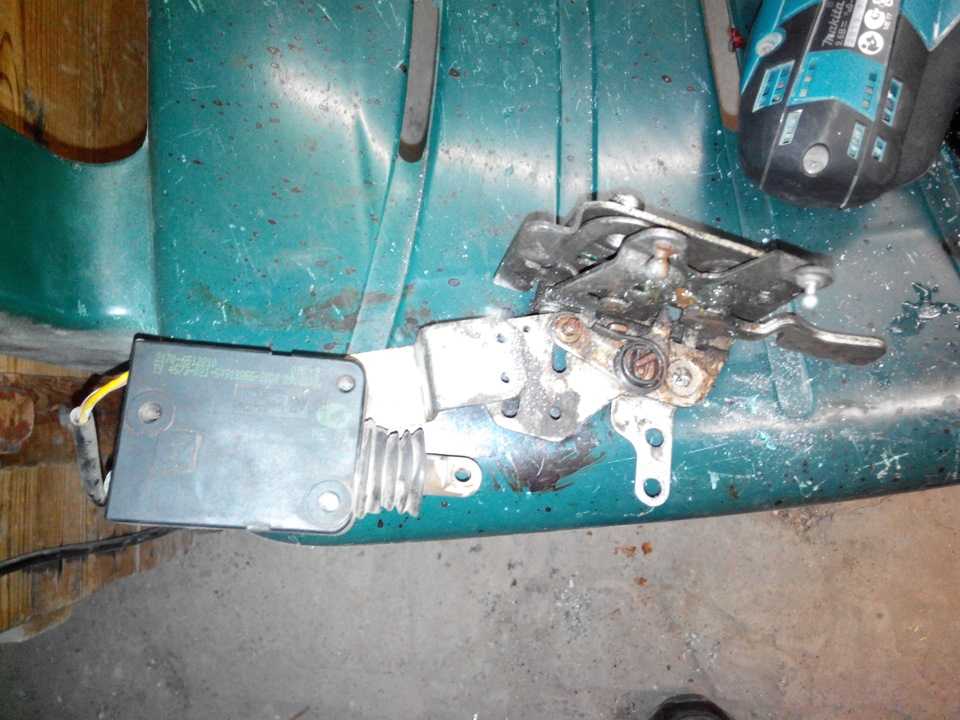

Открыл с помощью пассатижей дверь и снял замок, кстати говоря запаситесь сразу ключем TORX 40 если не ошибаюсь, если у вас заводские болты.Вот он зараза

Сверлышком на 3 если не ошибаюсь высверливаем клепки

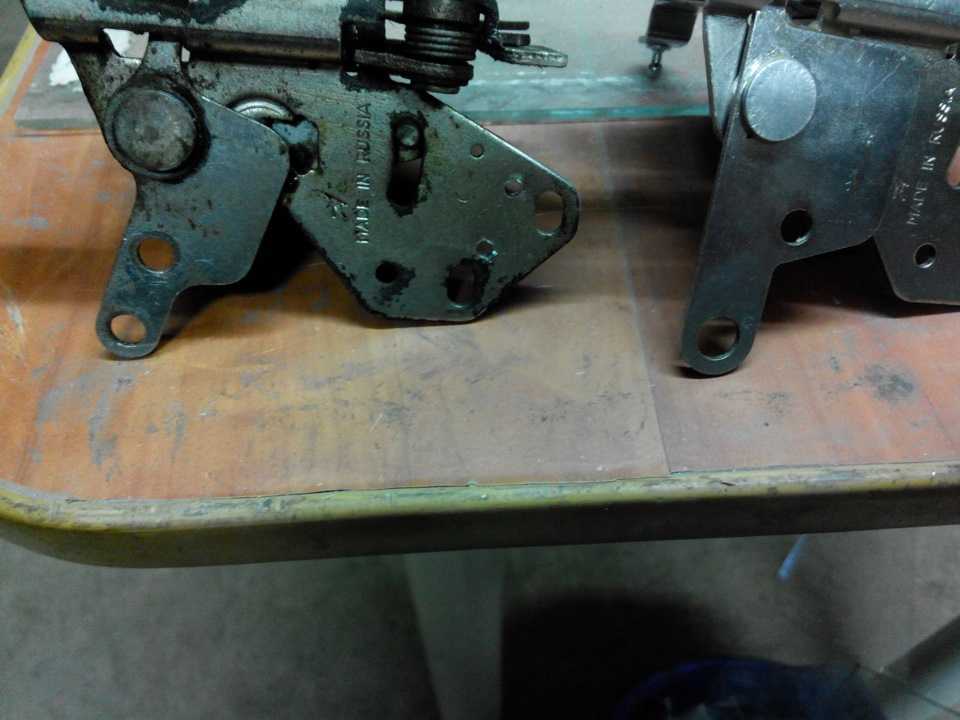

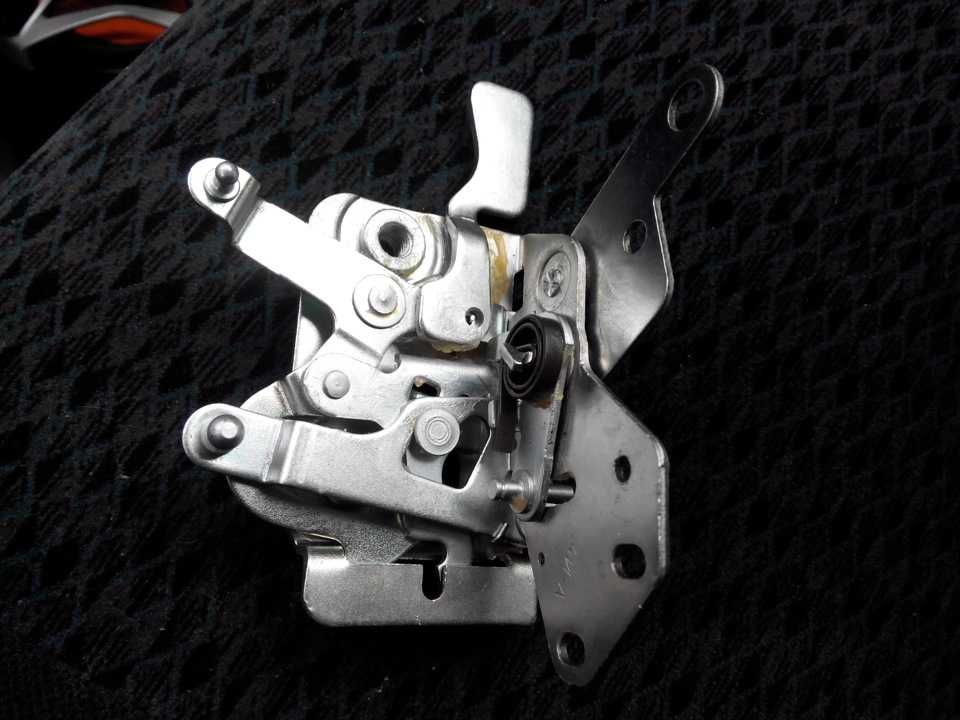

Вот два замка рядом, видно небольшое различие, но оно только в язычке.

Дальше все просто, прикладываем пластину с электроприводом к новому замку, отмечаем как было на старом, сверлим и подбираем маленькие болтики. Собираем конструкцию и получаем вот такую вещь

Сразу оговорюсь что не надо сверлить лишнее отверстие, иначе тяга будет сильно высоко и с этим возникли в будущем неприятные мелкие проблемы. И так как отверстие под пластмассовое крепление тяги электропривода оказалось больше пришлось подобрать тонкую шайбочку с одинаковым диаметром как отверстие на старом замке, что бы фишка защелкнулась.

Так как у замков небольшое отличие пришлось сделать новую тягу. Я использовал старую вешалку, но можно любую проволоку таким же сечением. Мерить длину по замку.

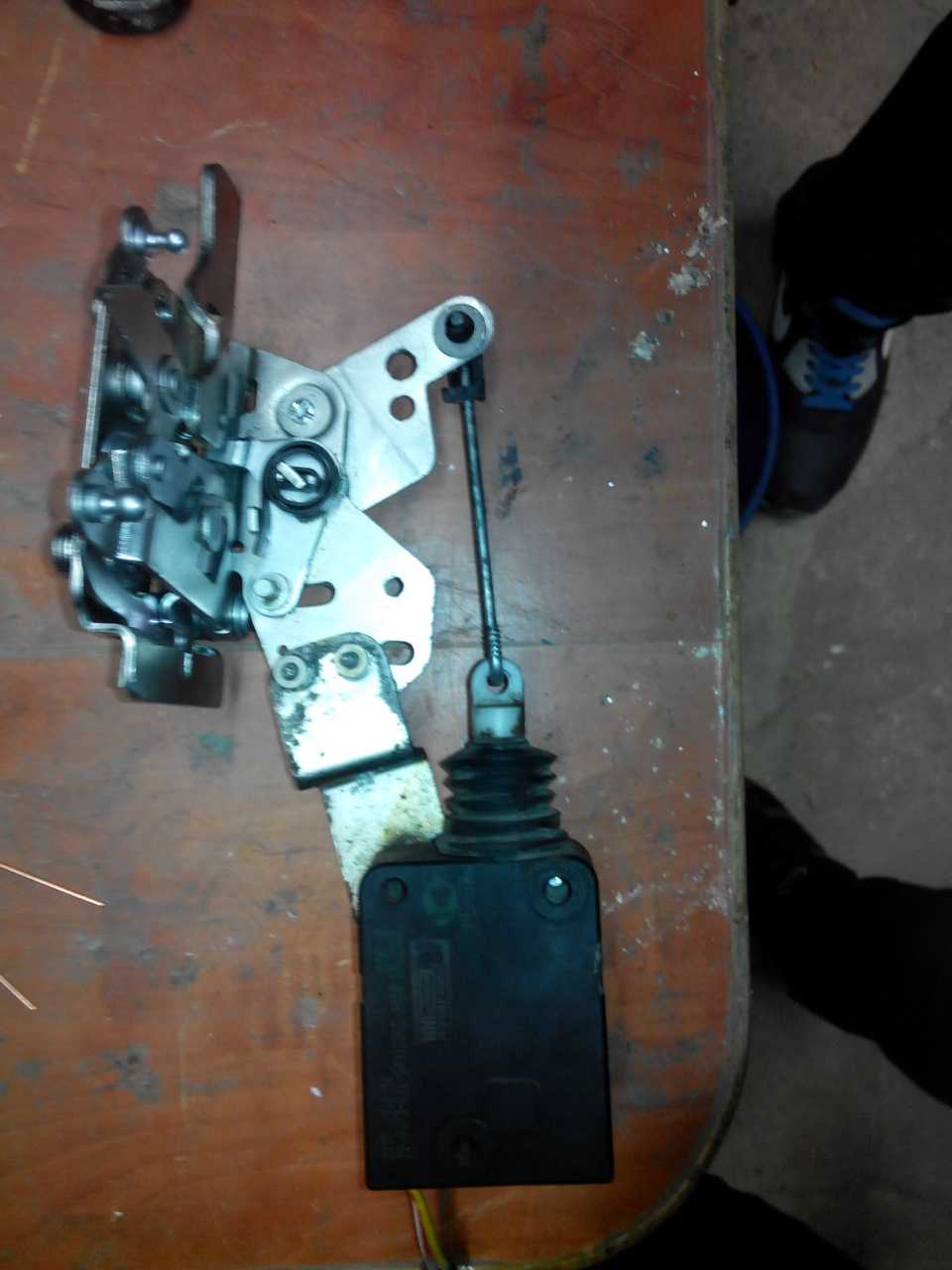

Ну вот, собираем все как было.Работает уже два месяца, все в норме. Экономия на лицо.Понадобилось: Замок, сверлышко на 3, маленькие болтики с гаечками 2 шт, шайбочка, шуроповерт, бита TORX 40, терпение.У меня на переделку ушло около получаса.Надеюсь кому нибудь информация поможет. Желаю удачи.

Источник

ВАЗ 2170 | Снятие, установка и регулировка дверей

Снятие, установка и регулировка дверей

Двери автомобиля имею значительный вес, поэтому разумно будет заручиться помощью ассистента.

СНЯТИЕ И УСТАНОВКА

1. Снимите панель внутренней обивки и пленочный изоляционный экран (см. Раздел Снятие и установка панелей внутренней обивки дверей). Рассоедините контактные разъемы и протолкните электропроводку сквозь технологичные отверстия в дверной раме, обеспечив тем самым возможность свободного демонтажа последней. 2. Откройте дверь до упора и подоприте ее домкратом, либо деревянными блоками. Замечание: Во избежание повреждения ЛКП проложите между головкой домкрата и краем двери слой ветоши.

3. Выверните болт крепления ограничителя открывания двери.

4. Обведите петельные планки маркером, пометив положение их на двери.

5. Выверните крепежные болты и с помощью ассистента аккуратно снимите дверную сборку с автомобиля. Установка производится в обратном порядке.

1. Правильность положения двери в кузовном проеме имеет критическое значение с точки зрения исправности функционирования дверной сборки. В первую очередь следует оценить величину люфта осевых пальцев дверных петель. Полностью откройте дверь и подергайте ее вверх-вниз. Если люфт двери превышает 1.6 мм, петли следует заменить. 2. Для выполнения корректировки положения двери в вертикальном направлении ослабьте болты крепления петель на кузове автомобиля (доступ к некоторым болтам ограничен, поэтому может понадобиться ключ специальной формы). Дверь можно считать установленной верно, когда в закрытом положении ее верхний край оказывается параллелен срезу крыши автомобиля, а нижний – линии порога 3. Выравнивание двери в продольном направлении осуществляется путем отпускания болтов крепления петельных планок на дверной раме, – вновь может понадобиться специальный ключ. Передний край (задний у задней двери) двери при этом должен оказаться заподлицо с поверхностью крыла. 4. Исправного срабатывания запорного механизма можно добиться путем корректировки положения ударника замка в вертикальном направлении. Для оценки величины смещения обведите пластину основания ударника маркером. Ослабьте крепеж и произведите необходимую регулировку, – защелка должна входить в зацепление с центральной частью ударника.

5. В заключение отрегулируйте положение ударника в горизонтальном направлении, – закрытая дверь должна оказываться заподлицо с поверхностью стойки/панели заднего крыла и исправно при этом запираться.

Этапы снятия обшивки

Прежде чем снять обшивку с клипс, необходимо убрать все болты, фиксаторы и крепления, которые расположены в разных частях двери. Удобнее всего это делать в определённом порядке.

Прежде чем начинать демонтаж обшивки двери, отсоедините от аккумулятора отрицательный провод.

С передней двери

Чтобы снять обшивку двери на Лада Приора, необходимо избавиться от всех креплений. Для этого соблюдайте следующий порядок действий.

Выкрутите кнопку, отвечающую за блокировку двери, и уберите её. Открутите винт внутренней ручки двери. Снимите ручку, аккуратно отодвигая её плоской отвёрткой. Найдите в специальном кармашке два винта, с помощью которых крепится модуль управления стеклоподъёмника. Они могут быть спрятаны под резиновым ковриком. Открутите оба винта и выньте модуль ЭСП. Теперь вам нужно отсоединить от него разъём с проводами. Найдите три винта в нижней части дверцы, с помощью которых обшивка крепится к двери. Выверните их. Таким образом вы избавились от всех винтов и фиксаторов. Теперь нужно взять отвёртку с плоским шлицем и аккуратно поддеть обшивку в нижней её части. Отщёлкните все восемь клипс, которые обозначены на схеме, начиная с нижней части двери. На этом этапе будьте аккуратны: сломанные крепления довольно трудно восстановить

Осторожно снимите обшивку. Если всё сделано правильно, вы почти не должны встретить сопротивления

Расположение основных винтов, препятствующих снятию обшивки

В результате дверь вашего автомобиля будет выглядеть следующим образом.

после того, как вы демонтируете обшивку, ваша дверь будет выглядеть подобным образом

Из-за небольшого размера винты и клипсы часто теряются. Чтобы упростить себе процесс обратной сборки, перед началом работы приготовьте контейнер, куда будете складывать все мелкие детали.

Для того чтобы установить обшивку на своё место, приложите её к двери. Следите за тем, чтобы крепления находились на своих местах. Вставьте и закрутите кнопку блокировки. Благодаря этому вы сможете предварительно скрепить составные части двери. Убедитесь, что ручка попала в своё отверстие. Теперь можно защёлкнуть все клипсы и вкрутить обратно винты.

Видео: как правильно снять обшивку с автомобиля Лада Приора своими руками

С задней двери

Порядок действий при снятии обшивки с задней двери Лада Приора мало чем отличается от того, что был приведён в инструкции для передней. Исключение составляет работа со стеклоподъёмниками: здесь они имеют немного иной механизм.

Кнопку блокировки двери открутите и выньте. С помощью той же отвёртки аккуратно отожмите фиксатор ручки стеклоподъёмника. Вытащите саму ручку и её фиксатор. Открутите винт, удерживающий облицовку внутренней ручки двери. Снимите облицовку, помогая себе отвёрткой с плоским шлицем. Открутите два винта, расположенные в небольшом кармане ручки под резиновым ковриком, а затем выньте ручку. Начиная с нижней части двери, снимите обшивку с клипс. Принцип действий такой же, как и для передней двери.

Собирается задняя дверь в обратном порядке.

Будьте аккуратны при работе с проводкой, особенно той, что предназначена для стеклоподъёмников. Она довольно тонкая, поэтому легко может порваться.

Как можно заметить, процесс демонтажа обшивки как передней, так и задней двери автомобиля Лада Приора не особенно сложен и не требует множества инструментов. Набора из двух отвёрток будет вполне достаточно. Чтобы не повредить дверь, соблюдайте главное правило: не только откручивайте винты, но и убирайте прикреплённые ими детали. Все дополнительные элементы, как, например, ручки двери или стеклоподъёмника, будут сильно мешать в процессе снятия обшивки. Если вы будете чётко соблюдать все инструкции, то сможете с лёгкостью разобрать и собрать обшивку двери, не прибегая к помощи специалистов из автосервисов.

Итоговая регулировка двери

Регулировка двери после замены пальцев или петель — это выравнивание нормального уровня замков для точного закрытия захвата

Если запланировано и их заменять, то лучше останавливать внимание на так называемых бесшумных замках. Стоят они незначительно дороже, но позволяют не так быстро изнашивать сам механизм закрывания

При их установке можно выбрать любой уровень. Работают они по принципу классической защелки. В момент закрывания не создают дополнительного сопротивления, поэтому дверь закроется даже при легком толчке. Открыться на ходу замок уже не сможет.

Если да, можно приступать к регулировке. Лучше всего это делать с фиксатора. С ним все достаточно просто — смещаем его немного выше и в сторону салона. Так делать можно по несколько миллиметров, пока усилие для закрывания не будет минимальным.

Перед тем как выполнять замену пальцев или петель, следует точно установить, что является причиной скоса дверей. Может быть, достаточно просто выполнить регулировку, а может, придется полностью менять крепеж.

Вот и пришла пора замены пальцев дверей задних спустя 3.5 года . Можно даже вывести Аксиому маж не маж один черт двери провиснут передние раньше задние посже . Никого не слушайте смазки шприцы масла графитки все это фигня нихрена там не смазывается .

Основываясь на опыте замены на передних дверях на пальцы от Оpel которые уже порядка 2 лет назад были заменены и ничего не стучит и не провисает хоть двери и конкретно зашумлены решение долго не искал .
