Лада приора: эур, неисправности и ремонт электроусилителя

Снимаем ЭУР на Приоре и устанавливаем новый

Когда ЭУР на вашем авто то работает то нет, и вы выявили причины, по которым понятно, что ремонтировать устройство бесполезно, нужно поменять усилитель на новый. Сделать это вы можете затратив немного времени и усилий, но все же своими руками.

Инструменты, необходимые для замены ЭУР на LADA Priora:

• Крестовая отвертка самая обыкновенная.
• Головка на «13», основной инструмент.
• Пригодится и ключ накидной на «8».

Пошаговая инструкция по замене ЭУР на Приоре:

Первым делом обязательно требуется отключить аккумуляторную батарею, достаточно будет «скинуть» минусовую клемму.
Снимаем с рулевой колонки пластиковые накладки, для этого отстегиваем пару фиксаторов и выкручиваем пару саморезов.
Выкручиваем 4-е болта и отделяем свободно, но аккуратно нижнюю часть пластиковой закрывающей накладки.
На данном этапе мешает замок и рычаги-переключатели понятное дело, дворников и поворотов. Не спеша, отключаем все провода и ключом на «8» требуется ослабить хомут, крепящий все выше перечисленные устройства. Они легко отходят с кожуха вала.
Отсоединяем 2 разъема от электронного блока управления. Снимаем пластиковую накладку со специальной шпильки.
Нижние гайки не нужно откручивать, достаточно повернуть их буквально на несколько оборотов.
Далее, извлеките стяжной болт шарниров.
Выкручиваем все оставшиеся крепежные гайки.
Извлекаем ЭУР.
Устанавливаем новый усилитель, и собираем все в обратной последовательности

Важно ничего не перепутать.

Неисправности рулевого управления, способы их обнаружения и устранения

Рулевое управление должно обеспечить надежное и легкое управление автомобилем на любых участках пути. При этом все детали рулевого управления должны быть зашплинтованы и смазаны, соединения системы гидроусилителя должны быть герметичны, а люфт рулевого колеса — в пределах нормы. Однако в пути, в рулевом управлении могут возникнуть неисправности, которые создают угрозу безопасности движения автомобиля, затрудняют его управление.
Основными неисправностями рулевого управления могут быть:
1. Увеличенный люфт рулевого колеса.
2. Заедание руля или тугое вращение.
3. Износ деталей рулевого управления.
4. Отказ в работе гидроусилителя руля.
Если автомобиль в движении плохо держит дорогу, трудно управляем, а на месте при большом повороте руля передние колеса не поворачиваются, значит, увеличен люфт рулевого колеса.
Причинами этой неисправности бывают:
а) ослабление креплений картера рулевого механизма, рулевой сошки, крышки нижнего подшипника червяка рулевого механизма, поворотных рычагов, подшипников передних колес;
б) износ шарниров рулевых тяг, роликовых подшипников червяка, подшипников ступиц передних колес, втулок, шкворней поворотных кулаков, циркулирующих шариков и шариковой гайки рулевого механизма с гидравлическим приводом, карданной передачи этого привода либо поломка амортизационных пружин наконечников тяг и увеличение зазора между роликом и червяком.
Заедание руля (тугое вращение) характеризуется трудным поворачиванием руля как на месте, так и при движении автомобиля.
Эта неисправность возникает, как правило, по следующим причинам:
а) чрезмерно затянуты или повреждены подшипники червяка;
б) заедает вал рулевой сошки или червяка, шкворней поворотных цапф, ролика с червяком в зацеплении;
в) неправильно отрегулирован рулевой механизм;
г) погнуты рулевые тяги;
д) на поверхностях ролика и червяка имеются задиры либо в картер механизма руля попадают посторонние предметы;
е) недостаточна смазка в картере рулевого механизма;
ж) отсутствует воздух в камерах передних колес.
Износ деталей рулевого управления возникает из-за несвоевременной и плохой смазки рулевого управления, движения на повышенных скоростях по плохим дорогам, частых поворотов колес, когда автомобиль стоит.
Неисправности гидроусилителя руля:
а) нет усиления при поворотах или оно недостаточное и неравномерное;
б) шум и стук при работе насоса.
Возможные причины: попадание воздуха в систему, неисправный силовой цилиндр и насос, заедание золотника клапана управления, ослабление ремней привода насоса, ненормальный уровень масла в бачке насоса, повышенный износ либо заедание деталей насоса.
Чтобы проверить величину люфта руля, лучше всего пользоваться люфтомером. Как это делается? Управляемые колеса установить в положение, соответствующее движению по прямой, люфтомер закрепить на кожухе колонки, а его стрелку на ободе. Руль поворачивать влево (выбирая свободный ход) до начала увеличения сопротивления дальнейшему поворачиванию и в этом положении установить «нуль» шкалы против стрелки. После этого руль поворачивать вправо на величину свободного хода. Шкала люфтомера покажет величину свободного хода рулевого колеса.

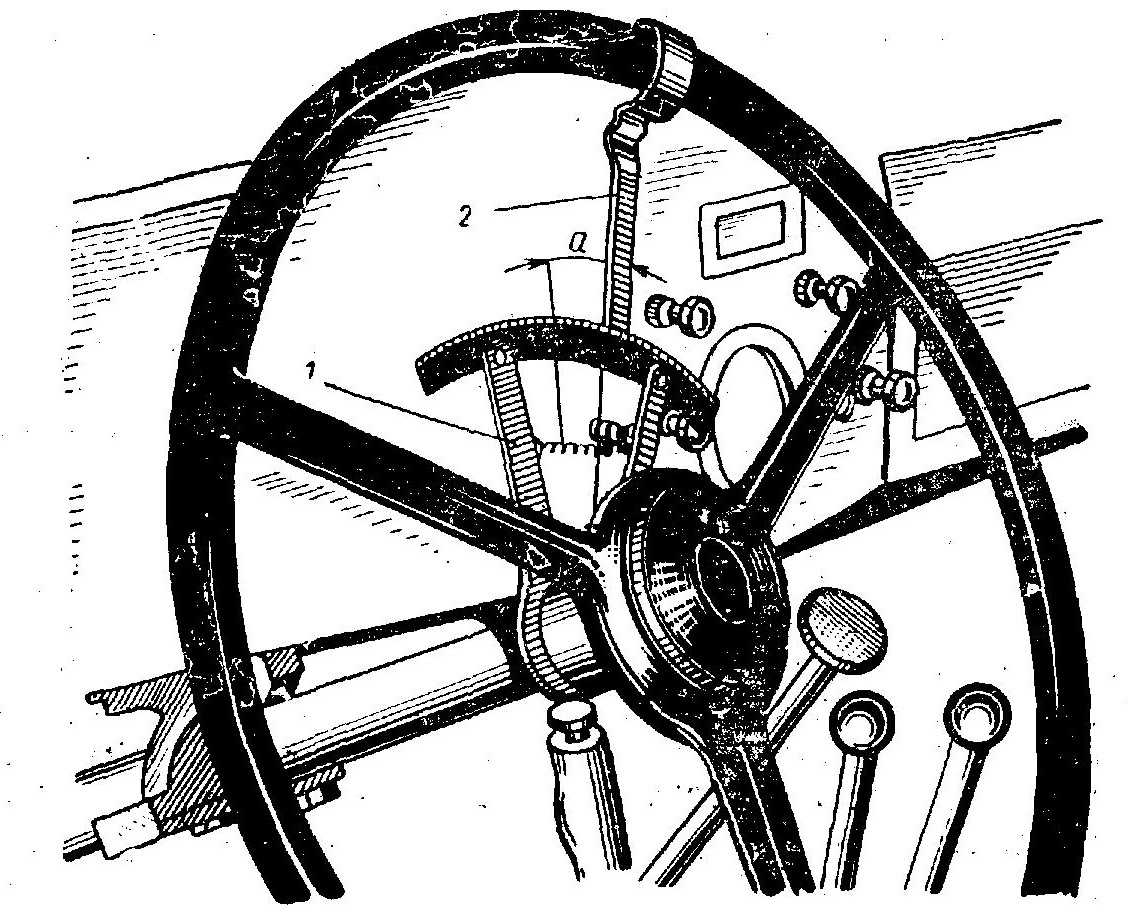

Проверка люфта рулевого колеса автомобиля с помощью люфтомера:
1 — люфтомер; 2 — стрелка; а — величина люфта
Допустимый люфт руля для каждой марки автомобиля должен быть в соответствии с данными таблицы.
Помните, что на автомобилях, где имеется гидроусилитель руля, проверку люфта нужно обязательно производить при работающем двигателе. Если в пути люфтомер отсутствует, то свободный ход руля можно определить замером длины дуги на его ободе. При превышении нормы люфта рулевого колеса следует проверить надежность крепления картера руля к раме, рулевого колеса на валу и при необходимости закрепить их. Обычно надежность крепления рулевого колеса на валу проверяют покачиванием его в направлении, перпендикулярном в плоскости вращения. При обнаружении качки следует туго затянуть гайку крепления рулевого колеса на валу.

Величины люфтов рулевого колеса
Марка автомобиля.	Допустимый люфт рулевого колеса, в градусах	Допустимый люфт рулевого колеса при измерении на ободе, в мм
«Запорожец», ЗАЗ-965А	10	35
«Москвич-407»	10	35
«Волга» М-21	15	40
ГАЗ-69, ГАЗ-69А	15	40
УАЗ-450Д	—	48
ГАЗ-51А, ГАЗ-53А	10	40
ГАЗ-бЗ	10	40
ГАЗ-66	10	40
ЗИЛ-150, ЗИЛ-164, ЗИЛ-157	15	36
ЗИЛ-130	15	36

Причины поломки усилителя

Довольно часто встречающейся причиной неисправности усилителя руля является неправильная работа датчика скорости. Замена и устранение неполадки обойдётся автовладельцу не дорого, да и произвести данную операцию можно самостоятельно. Чем выше скорость автомобиля, тем меньше работает усилитель, облегчая управление. В случае неисправности датчика усилитель считывает не правильную информацию и отключается. Такого вида поломку легко обнаружить. На приборной доске просто загорится лампочка ЭУР. Всё что вам будет необходимо, это произвести замену датчика скорости.

Ещё одна причина выхождения усилителя из строя, это неисправность самого усилителя. Решение данной проблемы будет не из дешёвых.

Конструкция и особенности эксплуатации ГУР и ЭУР

Для облегчения поворота руля и повышения комфорта может использоваться либо гидро-, либо электроусилитель. У обоих усилителей есть как плюсы, так и минусы.

Конструктивно ГУР – это система из шлангов высокого и низкого давления, в которых находится масло, приводимое в движение с помощью помпы. Рабочую жидкость гидроусилителя нужно заливать в бачок возле насоса. Он работает, только когда двигатель запущен. Водитель поворачивает руль, а в это время жидкость через распределитель под давлением, создаваемым насосом, поступает к рулевому механизму. Она попадает в рабочий цилиндр, давит на поршень, который начинает смещаться, и облегчает вращение рулевого колеса. При прямолинейном движении жидкость оттекает обратно в бачок системы.

Схема ГУР

Преимущества и недостатки ГУР

В случае с гидроусилителем основной минус – это громоздкость всей системы. Но она дешевле в производстве и обслуживании, а это сказывается на цене автомобиля. На данный момент ГУР встречается в основном на машинах бюджетного класса, к которым относится и Приора. Усилитель такого типа устанавливается также на дорогих мощных внедорожниках. Объясняется это тем, что ГУР способен передавать большую мощность передачи крутящего момента на рулевое управление. В этом плане он выигрывает у электроусилителя, но недостатков все равно насчитывается больше:

1. В автомобиле, оборудованном гидроусилителем, не рекомендуется держать руль в крайнем правом или левом положении более 5 секунд. В противном случае масло в ГУР на Приоре начинает нагреваться, что может привести к выходу системы из строя.
2. Механизм требует постоянного контроля уровня масла, осмотра и замены приводов, шлангов, насоса.
3. Насос зависит от работы двигателя, а значит, он забирает определенный процент мощности у силовой установки. Если при прямолинейном движении ГУР не работает, этот процент мощности расходуется впустую.
4. Подобная система не подразумевает настройку режимов работы в зависимости от скорости движения, угла поворота рулевого колеса.
5. На небольшой скорости обеспечивается хорошая чувствительность рулевого механизма, но на высокой она становится менее выраженной.

Последний недостаток инженеры компенсируют использованием рулевой рейки с переменным передаточным числом. ГУР стал уже устаревшей системой, ее совершенствованием конструкторы уже не занимаются.

Конструкция электроусилителя

По своему устройству ЭУР проще, чем ГУР. Он состоит из ЭБУ, датчика крутящего момента, датчика угла поворота рулевого колеса и электродвигателя. Здесь нет никаких шлангов и жидкости. Электромотор закреплён непосредственно на самой рулевой рейке, а крутящий момент передается на нее посредством торсионного вала, встроенного в систему рулевого механизма.

В случае с ГУРом усилие облегчается жидкостью, а в электроусилителе за это отвечает сила тока. Когда водитель поворачивает руль, усилие передается на рулевую рейку. В это время датчик крутящего момента передает данные на электронный блок управления. Контроллер рассчитывает, какую силу тока нужно передать на электродвигатель для оптимального облегчения вращения руля. Так как усилие должно быть равномерным, в расчет берется скорость движения и угол поворота рулевого колеса.

Плюсы и минусы ЭУР

Электроусилитель – более современная система с высоким потенциалом для модернизации. Она не лишена недостатков, но их меньше, чем у ГУРа:

• высокая стоимость,
• электродвигатель не может обеспечить большую мощность усилия, поэтому устанавливается только на легковые автомобили.

Недостатки нивелируются, так как конструктивно электроусилитель постоянно совершенствуется.

Преимуществ у ЭУР для Приоры немало. Систему легко обслуживать благодаря простоте конструкции. Единственная деталь, требующая осмотра, – это подшипник качения. Механизм ЭУР имеет более компактные размеры и может устанавливаться на рулевой вал в салоне, освобождая место в подкапотном пространстве. За счет этого увеличивается долговечность конструкции, поскольку нет воздействия перепадов температур и повышенной влажности.

Электроусилитель не отбирает у двигателя мощность, что позволяет экономить топливо. Привод работает только во время поворота рулевого колеса. За работу усилителя отвечает ЭБУ, с помощью которого можно отрегулировать режим работы ЭУР, учитывая условия эксплуатации автомобиля. Для электроусилителя не страшны крайние положения руля. Движение на большой скорости делает руль с ЭУР более чувствительным.

Как снять непосредственно руль «Приоры»

Для снятия этой важной детали, необходимо приготовить некоторые инструменты:

• Плоская отвёртка;
• Плоскогубцы;
• ключ-головку на 24;
• шестигранник №5
• Вороток с удлинителем для головки.

Очень важно! Перед тем как начинать разборку и снятие руля обязательно выставить колёса автомобиля строго по курсу «прямо»! И отметить как расположено рулевое колесо. Это необходимо для правильной установки на место после снятия

Процесс снятия

После установки «Приоры» в нужное положение колёса лучше зафиксировать, и можно приступать к снятию. В первую очередь снимается подушка безопасности

Её снятие, это очень тонкая работа и проводить её необходимо с особенными предосторожностями. Для начала лучше обесточить автомобиль

То есть отсоединить клемму аккумулятора. И только после этого выкрутить с обратной стороны руля 2 болта под шестигранник. После чего, очень осторожно отвести устройство в сторону.

Особое внимание! Ни в коем случае не делать резких движений и не ударять устройство! Может произойти спонтанное срабатывание, которое приведёт к тяжёлым травмам!

Разъём проводов подушки закреплён специальным фиксатором, расклинивающим центр разъёма. Его нужно аккуратно поддеть тонкой отвёрткой и после этого аккуратно снять. После чего извлечь из подушки разъём. Без резких движений отложить устройство в сторону,чтобы оно не попало под удар или резкий толчок. Ни в коем случае не пытаться разобрать подушку!

Дальше работа будет попроще. Плоскогубцами аккуратно отсоединить провода, идущие на звуковой сигнал, и отвести их в сторону.

Теперь основная гайка на 24. Её необходимо сорвать, но не откручивать и не снимать полностью, а только отвернуть на 2—3 оборота. После этого аккуратно постукивая ладонями по обратной стороне руля «Приоры» добиться смещения его вверх. То есть сорвать по шлицам. Затем ещё раз проверить положение колёс и рулевого колеса. Можно сделать отметки маркером на руле и кожухе колонки.

И уже потом полностью открутить гайку и снять окончательно руль «Приоры»

В момент снятия действовать осторожно, чтобы не повредить провода электронных устройств. Вытащить их через специальное отверстие и отвести в сторону

Распространенные неисправности и способы их устранения

С поломками устройств сталкиваются многие приороводы, в частности, речь идет о неисправности именно блока управления. Если блок управления системой работает некорректно или вышел из строя, на дисплее бортового компьютера появится соответствующая ошибка. Расшифровав ее, можно понять, что компьютер сообщает об отказе работы подключения ЭУР, что в большинстве случаев говорит о наличии проблем в пайке. В частности, речь идет о месте соединения платы усилителя с контроллером.

Данная неисправность решается либо путем замены системы у дилера, если авто на гарантии, либо путем ремонта. Если у вас нет опыта в чип-тюнинге или работы с электронными девайсами, то решение такой неисправности необходимо доверить профессионалам. Разумеется, для того, чтобы точно поставить «диагноз», потребуется провести компьютерную диагностику.

Часто случается такое, что происходят сбои в работе датчика скорости, что опять же, способствует появлению ошибки бортового компьютера. Такой тип неисправности можно решить путем перепрограммирования устройства либо заменой проводов в тех местах, где регулятор соединяется с контроллером. Если сам регулятор является нерабочим, то его придется заменить (автор видео — Алексей a-skorp).

Слишком низкий уровень напряжения в бортовой сети авто — это также распространенная проблема

В данном случае необходимо в первую очередь уделить внимание диагностике генераторного устройства либо проводки. Для проверки используйте тестер. В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками

Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы

В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками. Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы.

Как определить механические повреждения ЭУР и рулевых механизмов?

Механическая диагностика осуществляется в том случае, если не нормально, но при этом бортовой компьютер не выдает ошибок. Чтобы произвести проверку механических повреждений, необходимо максимально провернуть рулевое колесо влево и вправо, мотор при этом должен быть заведен. Следует отметить, что при повороте рулевого колеса транспортное средство должно стоять на одном месте.

В том случае, если вы заметили, что при повороте руля необходимо приложить больше усилий, чем обычно, то это может свидетельствовать о выходе из строя деталей или компонентов усилителя. Но также это может говорить о поломке других элементов рулевой системы (видео о диагностике усилителя руля с помощью скрепки представлено ниже, автор видео — Гоша Вахромеев).

Чтобы точно выявить, что же послужило проблемой, потребуется провести более тщательную диагностику. Для этого транспортное средство в первую очередь нужно загнать на подъемник и поднять, при этом тщательно проверив на работоспособность все элементы ходовки. Проверке подлежат рейки, рулевые тяги и т.д. Такую процедуру можно без проблем провести на любом СТО либо же своими силами, но только если у вас есть подъемник и определенные навыки по диагностике. Есть вероятность того, что ремонт ЭУР не требуется, поскольку он сам по себе работоспособен, но требуется ремонт других элементов.

Чтоб не допустить появления неисправностей, связанных с электроусилителем, необходимо время от времени производить очистку системы, а также контактных узлов. Чтобы провести сервисное обслуживание самостоятельно, потребуется снять свой ЭУР, полностью разобрать его, произвести очистку и поставить обратно. Подробнее об этом мы расскажем ниже.

Снятие и установка ЭУР в домашних условиях

Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.

Итак, как происходит процедура снятия и монтажа электроусилителя:

1. В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
2. Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
3. Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
4. Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
5. Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
6. В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
7. Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.

После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.

Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера

Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона. На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации

Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации. Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье.

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

• Электромотор.
• Колонка.
• Рулевое колесо.
• Датчик момента.
• Электронный блок управления.
• Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

• Встроенные в рулевую колонку;
• Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

• С червячным редуктором;
• Двухвальный;
• Шарико-винтовой;

С червячным редуктором

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.
