Эур лада приора неисправности и способы устранения

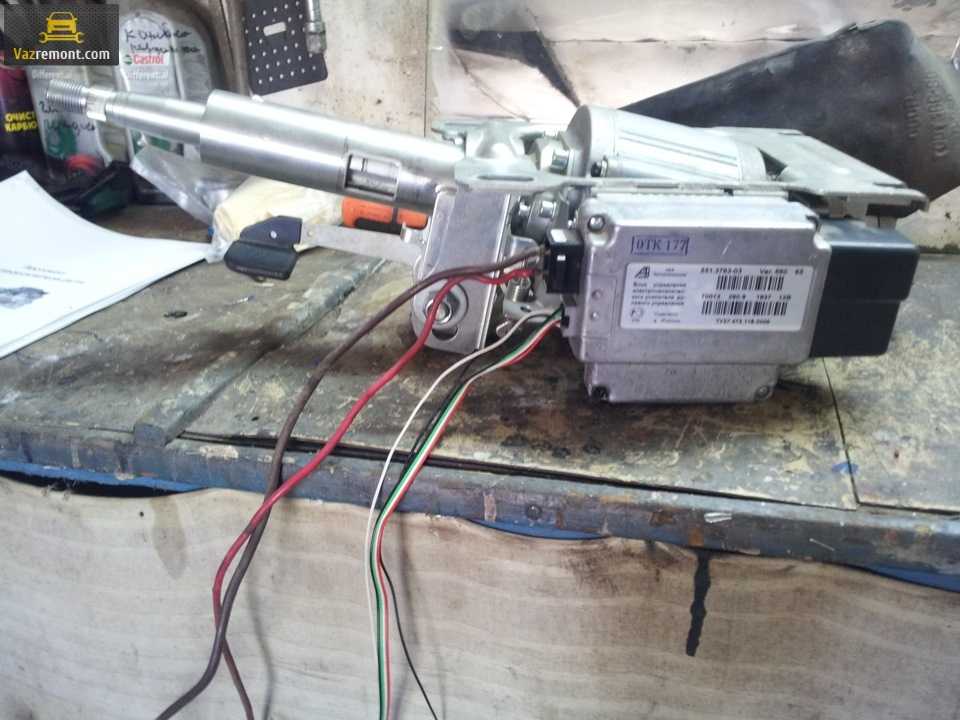

Снятие и установка ЭУР в домашних условиях

Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.

Итак, как происходит процедура снятия и монтажа электроусилителя:

1. В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
2. Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
3. Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
4. Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
5. Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
6. В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
7. Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.

После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.

Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера

Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона. На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации

Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации. Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье.

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

• Электромотор.
• Колонка.
• Рулевое колесо.
• Датчик момента.
• Электронный блок управления.
• Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Основные компоненты ЭУР и их взаимодействие

Благодаря процессу, который совершает электроусилитель руля, уменьшается нагрузка при развороте машины. Управление автомобилем марки Приора становится гораздо проще — система предотвращает выполнение опасных маневров на скорости выше средней.

Основные компоненты ЭУР:

• рулевое колесо;
• колонка;
• вал;
• электромотор;
• механизм, обеспечивающий поворот руля;
• ЭБУ (электронный блок управления);
• датчик момента.

Когда автомобиль совершает поворот, активизируется электроусилитель, с помощью электромотора происходит обеспечение момента. После чего датчик совершает измерения показателей, направляет их на электронный блок управления. Исходя из градуса поворота и его резкости, блок рассчитывает нужную мощность и подает ее.

Предыдущие автомобили марки ВАЗ имели ГУР, он выдавал одну и ту же мощность, как при прямой езде, так и при поворотах (это небезопасно). Электроусилитель руля в данном случае более надежная система, так как чувствует все изменения в движении транспортного средства

Однако с пройденными километрами или при неосторожном вождении, данный узел может быстро выйти из строя. Несвоевременное выявление поломки грозит летальным исходом – колеса просто перестанут слушаться

Как результат, возникает аварийная ситуация. Могут быть разные неисправности, способы устранения зависят от особенностей поломки.

Составляющие ЭУР

Современные модели автомобилей кардинально отличаются от своих предшественников. Изменения можно увидеть во всем. Однако одним из самых весомых достижений стало более легкое управление транспортным средством. Если ранее для вращения руля нужно было прикладывать немало усилий, сейчас все намного проще. Более того, практически одной рукой можно провернуть руль управления, когда машина находится в заглушенном состоянии. Все это благодаря установленному ЭУР. Но иногда случается, что не работает гидроусилитель руля на приоре.

С помощью этого аппарата усилие, которое требуется для вращения руля, уменьшается в разы. Иными словами – управлять можно смело одной рукой без лишнего напряжения.

На старых моделях автомобилей ВАЗ устанавливалась другая система – гидравлическое усиление, но начиная с «Калины» производители перешли на ЭУР, чем приятно порадовали покупателей. Недостатки, которые имеет ЭУР, полностью устранены в новой модели. В случае ее поломок, устройство чинится намного проще. Но и недостатки тоже имеются.

ЭУР имеет три следующие основные составляющие:

• механическая;
• электрическая;
• ЭБУ с периферией.

Механика включает в себя детали управления руля и части, которые соединяют весь механизм. Сюда же входит арматура, выполняющая роль крепежа.

В категорию «электрическая составляющая» входит мотор усилителя – самая слабая часть, которая чаще всего подвергается поломкам. Также имеются разъемы с датчиками и ЭБУ.

Определяем рабочее состояние ЭУР по лампочке на приборе

Каждый раз, садясь в автомобиль и проворачивая ключ зажигания, стоит обращать внимание на панель — значок в виде руля и восклицательного знака. Во время включения зажигания он загорается и если вся система находится в рабочем состоянии, то спустя несколько минут автоматически потухает

Если же продолжил светиться – явный признак выхода из строя.

В таком случае следует проводить диагностику, используя компьютерные технологии

Важно получение кодов поломки и их расшифровка. Иногда предоставляются только коды

Стоит запомнить простое правило – все неисправности, связанные с ЭУР выдают числовые комбинации, начинающиеся с буквы «С»

Обратите внимание — значение «С 1013» говорит о низком напряжении, которого недостаточно для полноценной и безопасной работы электроусилителя

Причина данной неисправности может быть не одна. Из самых распространенных – поломка пары проводов (или одного). Они могут не функционировать из-за ослабления или пригорания. Их очень легко отыскать по цвету – красный и черный. Вторая проблема – большой предохранитель на устройство. Он легко поддается замене или ремонту. И третья – нехватка сети в машине. Самостоятельно устранить эту неполадку практически невозможно, обратитесь к специалистам.

Выясняем рабочее состояние электроусилителя с помощью руля

Распространенная причина проверки — не горит лампочка, указывающая на ЭУР

Важно обратить внимание на техническое состояние после проведенного капитального ремонта. Делается это легко: не заводя машину, прокрутите руль. Затем запустите мотор и проделайте то же действие

Если приложенная сила была одинаковой, это значит следующее – не работает ЭУР на приоре

Затем запустите мотор и проделайте то же действие. Если приложенная сила была одинаковой, это значит следующее – не работает ЭУР на приоре.

Причина неисправности может быть в работе одной из трех составляющих. Проблемы с механической частью говорят о нерабочем состоянии вала, соединений или арматуры. Если загвоздка в этом, колеса просто не подчиняются поворотам руля управления. Если дело не в механике, работа будет объемнее и сложнее. Если сломались сервомотор или усилитель – можно забыть о ремонте. Лучше купить новый ЭУР и сделать его установку самостоятельно – так будет быстрее, дешевле, практичней и надежней. И последний вариант, по которому могла возникнуть поломка – неисправность проводов. Это очень важные компоненты, с помощью которых подаются сигналы от внешних датчиков. Данный случай также легко чинится в домашних условиях, достаточно изначально приобрести электрическую проводку и провести монтаж.

2 Диагностика и ремонт неисправностей усилителя руля на Приоре

Начиная с 2010 года стартовала программа импортозамещения, которая коснулась в том числе производителя автомобилей ВАЗ. Электроусилители руля стали поставляться отечественным заводом “Автоэлектроника” из Тулы вместо немецкого аналога фирмы Bosch. Нельзя говорить, что с последним у автвладельцев Приоры не возникало трудностей, однако при вводе в эксплуатацию новой версии автолюбители все чаще стали жаловаться на электронные ошибки блока управления ЭУР, которые иной раз полностью блокируют работу всего механизма.

Таким образом, если на экране бортового компьютера (заводского или встроенного) появляется ошибка, которая выглядит как отказ системы усилителя руля, скорее всего проблема в пайке в местах стыковки платы электроусилителя с основным автомобильным контроллером. Особенно это актуально для автомобилей 2011-2012 годов выпуска. Такую проблему можно решить по гарантии, в этом случае дилер обязан заменить механизм усилителя руля на новый. Однако если гарантия на автомобиль больше не распространяется, есть смысл обратиться к грамотным специалистам в области электроники (например, тем, кто занимается чип-тюнингом), чтобы провести качественную диагностику системы и по возможности постараться программным или механическим путем продлить жизнь электронной микросхеме.

В таких случаях на модели ВАЗ Приора или Калина, как правило, гаснет приборная панель или тахометр, а компьютер сообщает, что электроусилитель руля отказал. Проблема без труда решается программными настройками, заменой проводки в местах соединения датчиков и контроллеров или заменой датчика скорости или датчика момента на ЭУР.

Еще одной причиной неисправности электроусилителя на Приоре, которая не зависит от заводского брака или проблем с платой и подключениями – это недостаточное напряжение бортовой сети в автомобиле

В таком случае следует обратить внимание на исправность проводки и генератора при помощи специального диагностического оборудования

Следует отметить, что если электроусилитель руля неисправен, продолжать эксплуатацию автомобиля не рекомендуется, хотя на ходовые качества и динамику это никак не влияет. Дело в том, что со временем могут выйти из строя другие рулевые механизмы (рейка и т. д), которые связаны с ним, плюс не обеспечивается соответствующий комфорт и безопасность при движении.

Полный отказ работы электроусилителя

Несмотря на то, что ЭУР считается более надежным, чем ГУР, все же и у него бывают неисправности, а поскольку это напрямую влияет на безопасность, следует неотлагательно произвести ремонт.

Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.

Гидроусилитель для современной Лады

Для этого нужно сделать:

1. Несколько поворотов руля в разные стороны при неработающем моторе.
2. Затем нужно провести ту же операцию, но уже при заведенном автомобиле.
3. Если усилие, которое нужно было приложить к рулевому колесу, не изменилось, это означает, что усилитель не работает.

Движение, конечно, можно продолжать и при неработающем усилителе, но нежелательно, нужно как можно быстрее провести его ремонт и восстановить работоспособность.

Бывают случаи, когда усилитель на Приоре отключается вместе со спидометром. Виной тому является датчик скорости. Дело в том, что эти три элемента связаны между собой. Такая схема позволяет регулировать работу ЭУР в зависимости от скоростного режима. Ремонт в данном случае сводиться к проверке работоспособности датчика скорости и проводки, идущей к нему, спидометру и ЭУР. Если обнаружены обрывы коммутации, ее нужно восстановить. А когда неисправность в самом датчике, он просто заменяется.

Электроусилитель может отключиться по причине низкого напряжения в бортовой сети Лады Приора. Это указывает на то, что изоляция в проводке, возможно, повреждена, и происходит короткое замыкание или возникают проблемы с работоспособностью генератора, поэтому он не выдает положенное напряжение. Ремонт заключается в проверке и восстановлении целостности проводки, а также проверке и устранении неполадок генератора.

Сильное загрязнение контактной группы датчика момента, установленного на усилитель, тоже может стать причиной отключения. Причем бортовой компьютер, проводя самодиагностику системы и выявляя проблемы с работой датчика момента из-за загрязнения, может сам преднамеренно отключить усилитель. Ремонт в таком случае сводится к снятию ЭУР с автомобиля, разборке и тщательной очистке контактной группы. Но поскольку операции по восстановлению работоспособности электроусилителя сложные и неправильная сборка и установка его на автомобиль может сказаться на правильной работе рулевого механизма, желательно для восстановления ЭУР обратиться к специалистам.

Но как уже говорилось, полное отключение электроусилителя руля приводит лишь к тому, что нужно будет прилагать больше усилий при управлении автомобилем, и существенно на безопасность во время движения такая неисправность не влияет.

Ремонт электроусилителя на Приоре , замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

Источник

Самостоятельное снятие и установка усилителя

Процедуру демонтажа и установки нового электроусилителя можно выполнить своими руками, но для этого вам надо будет приготовить все инструменты. Для выполнения работ вам потребуются две отвертки — одна с плоским наконечником, другая — с крестовым. Также понадобится и набор гаечных ключей с торцевыми головками.

Как выполнить задачу по снятию и установке своими руками:

Перед выполнением работ нужно будет обесточить бортовую сеть вашей Приоры. Чтобы сделать это, выключите зажигание, а затем откройте капот и отключите аккумуляторную батарею от питания. После этого вам потребуется снять рулевое колесо, но перед этим демонтируйте пластмассовую накладку, расположенную под рулем и под приборной панелью. Кожух крепится на несколько болтов, их надо выкрутить и отложить в сторону. Снятие рулевого колеса осуществляется с учетом рекомендаций, описанных в сервисном мануале. Когда накладка будет демонтирована вместе с рулем, вы увидите разъемы подрулевых переключателей, к которым подводятся провода. Эти штекеры нужно будет отключить. Также демонтажу подлежит и контактное кольцо. При помощи ключа с головкой на 8 вам потребуется выкрутить болт, который крепит разъем с проводами от выключателя зажигания. Отложите болт в сторону, чтобы не потерять. Когда эти действия будут выполнены, нажмите на пластиковые крепления и отключите разъемы с проводкой в верхней и нижней части рулевой колонки. Сделав это, в месте фиксации электрического усилителя непосредственно к колонке вы увидите пластиковую шторку. Вам нужно будет ее снять, для этого также потребуется отсоединить крепления. При помощи торцевого гаечного ключа вам надо будет незначительно ослабить гайки, с помощью которых крепится усилитель к нижней части колонки. Именно ослабить, а не выкручивать. Когда гайки будут ослаблены, нужно демонтировать электроусилитель из посадочного места, его снятие осуществляется с промежуточным валом. Но мы рекомендуем все же отсоединить усилитель от вала, это позволит быстро очистить ЭУР и упростить процедуру монтажа. Для отсоединения вала вам надо будет открутить винт, который крепит карданный шарнир на валу, с помощью гаечного ключа на 13. Сделав это, надо будет также выкрутить две гайки, расположенные на торцевых частях, после чего вся рулевая колонка подлежит снятию. Затем вам надо будет демонтировать болт и кардан от шлицевого шкива механизма

При этом обратите внимание на метки — при дальнейшей установки они в любом случае должны совпадать. Метки расположены на защитном чехле, шкиве и крышке стартерного механизма

Теперь вы можете очистить электроусилитель и другие компоненты системы либо заменить вышедший из строя ЭУР на новый. Процедура сборки осуществляется в обратной последовательности.

Источник

Преимущества и недостатки перед ГУРом

ГУР (гидроусилитель руля) когда-то был пределом мечтания для многих, но с ним приходилось возиться – чего стоил только постоянный долив рабочей жидкости в бачок, плюс бережливое отношение к механизму.

Преимущества, которые получает владелец Приоры с ЭУР:

Более надежный механизм. Все просто – нет того, что часто ломается (шкивы, шланги) или заканчивается (жидкость). Кроме того, с ЭБУ можно получить диагностические данные по неисправностям. На установку, по заявлению производителя, уйдет не более 1,5 часов – с проводами все выйдет гораздо проще, чем с подключением шлангов. Кроме того, залезать в моторный отсек не придется. Пассивная безопасность при ударе Регулируемость. Изначально, после установки, усилие будет увеличиваться с ростом скорости движения автомобиля. Это можно изменить, перепрограммировав данные в ЭБУ – например, снижать усилие от механизма с повышением скорости движения. Энергосбережение. Электродвигатель внутри не работает постоянно – он запускается только лишь тогда, когда водитель начинает поворачивать руль.

Неправильно было бы умолчать о недостатках:

Не «чувствуется» дорога – ГУР делает машину более чувствительной, опытный водитель ценит это. Механизм ЭМУР (электромеханический усилитель руля) стоит дороже, чем ГУР. Основные неисправности

Лучший расклад – это выявление неисправности устройства перед началом движения, иначе сюрприз во время движения может привести к неожиданностям. Получается, что человек во время движения продолжит прикладывать малое усилие к повороту руля, из-за чего во время предполагаемого поворота автомобиль может уйти прямо.

Включая зажигания, всегда дожидаются загорания всех лампочек датчиков. Загорится и датчик ЭУР в виде руля. В течение двух секунд электронный блок управления проводит диагностику всей системы, если по истечении этого времени датчик не перегорит, ЭБУ нашел неисправность.

Не всякое нарушение работы ЭБУ отражается на приборной панели:

Толчки в рулевом колесе; При выключеном двигателе и при включенном двигателе усилия рук, практически одинаковы. Как было сказано ранее, управляет всем ЭБУ. Конечно же, о любой поломке можно узнать через диагностический разъем, к которому можно подключиться самостоятельно. Он может выдать следующие коды ошибок, которые касаются ЭУР:

Если электроусилитель руля на Приоре не работает, и даже нет возможности подключиться к диагностическому разъему, можно попробовать старый «дедовский» метод:

Вставить ключ в замок зажигания В восьмиконтактном разъеме блока управления замкнуть контакты 6 и 7 (первый – около защелки, верхний правый); Включить зажигание, но не включать двигатель. При этом необходимо смотреть на приборную панель – на то место, где загорается иконка ЭМУР.

Ремонт электроусилителя на Приоре: неисправности и их признаки

Несомненно, электроусилитель является более надежным узлом, чем устройство, работающее на гидравлике, но и в ЭУР появляются неисправности. При их обнаружении нужно сразу проводить ремонт, так как от работы усилителя зависит безопасность водителя, его спутников и других участников дорожного движения.

Полный отказ работы ЭУР

Как показывает практика, неисправностей у этого узла не так много, поломки случаются в один и тех же деталях. Первое, что стоит разобрать, – это полный отказ ЭУР. При отключении усилителя необходимо проверить экран бортового компьютера, скорее всего, вы увидите там код, сообщающий о неисправностях в узле. Но иногда определить отключение усилителя можно только на практике.

Выполняем следующие действия:

1. Выключаем двигатель и несколько раз поворачиваем «баранку» в разные стороны;
2. Повторяем эти действия, но уже при заведенном моторе;
3. Усилие при повороте руля не поменялось? Значит узел полностью отключился.

Необходимо проверить, нет ли повреждений и обрывов в проводке

Иногда усилитель и спидометр перестают работать одновременно. Причиной такого дефекта является датчик скорости, который вышел из строя. Взяв электросхему, вы поймете, что эти три элемента связаны. Датчик момента подает данные на блок управления, он сравнивает их со скоростью и определяет усилие. Если причиной стал датчик скорости, то ремонт заключается в проверке проводки, которая ведет к этому элементу. Также стоит проверить провода, соединяющие датчик со спидометром и усилителем руля. Если в коммутации обрывов нет, то следует поменять датчик.

Низкое напряжение в сети автомобиля тоже может привести к отключению ЭУР. Неисправности следует искать в изоляции проводки. Если она повреждена, в сети будут появляться короткие замыкания. Также нарушения в изоляции приводят к неисправной работе генератора. Для устранения неисправности следует проверить проводку и генератор. В датчике момента присутствует множество контактов, которые при сильном загрязнении способствуют отключению ЭУР. В этом случае ремонт – это разбор агрегата и очистка контактов датчика момента.

Непредсказуемая работа руля

Водитель едет по ровной дороге, положения руля не меняется, и вдруг машина поворачивает в сторону. Такое непредсказуемое поведение усилителя руля требует срочной диагностики, так как в самый неподходящий момент электроусилитель руля Лада Приора может отправить автомобиль на обочину или на встречную полосу. В такой ситуации движение следует прекратить и отключить усилитель. Для этого нам понадобиться извлечь предохранитель, который отвечает за подачу напряжения на усилитель.

Чтобы достать этот предохранитель, нужно выполнить следующие действия:

1. У левой ноги водителя расположена крышка монтажного блока;
2. Проворачиваем фиксаторы и отщелкиваем крепления;
3. Блок, где расположен нужный предохранитель, вы найдете возле расширительного бачка;
4. Смело достаем предохранитель F5 (50 A) – он отвечает за обеспечение цепи питания к ЭУР.

Нужно достать F5 50A, чтобы отключить работу электроусилителя

Причина такого поведения – неисправности в устройстве электроусилителя. Это может быть датчик момента, блок управления, засоренные контакты или механические повреждения. Диагностику рекомендуется выполнять у профессионалов, так как в гаражных условиях проверить блок управления у вас не получится, замена может быть осуществлена своими руками.
