Проверка состояния рулевого управления Лада Приора

Проверку состояния рулевого управления в соответствии с регламентом технического обслуживания проводим через каждые 15 тыс. км пробега. На элементах рулевого управления не должно быть механических повреждений.

Для проверки свободного хода рулевого колеса (люфта рулевого управления) устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля.

Прикрепляем скотчем к панели приборов отвертку с длинным стержнем, чтобы ее лезвие было направлено к рулевому колесу. Поворачиваем рулевое колесо до момента начала поворота колес (при этом колеса должны оставаться неподвижными) сначала в одну, а затем в другую сторону.

В моменты начала поворота колес мелом или ниткой отмечаем границы свободного хода рулевого колеса на его ободе.

Измерив расстояние между метками, определяем свободный ход рулевого колеса, который не должен превышать 5° (соответствует расстоянию между метками 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек.

При резком повороте рулевого колеса из стороны в сторону на небольшой угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтягиваем ослабленные крепления элементов рулевого управления или заменяем неисправные детали и узлы.

Для оценки состояния шаровых шарниров наружных наконечников рулевых тяг требуется помощник. Вывешиваем передние колеса и надежно фиксируем автомобиль на опорных стойках заводского изготовления.

Помощник, взявшись за колесо, качает его в горизонтальной плоскости — несколько раз поочередно резко тянет заднюю часть колеса на себя, а переднюю часть — от себя, и наоборот.
При этом, приложив руку…

…к корпусу шарового шарнира 1 наружного наконечника рулевой тяги и поворотному рычагу 2, оцениваем их взаимное перемещение.
Если ощущается свободный ход в шаровом шарнире, необходимо заменить наружный наконечник рулевой тяги.

Также нужно заменить наружный наконечник рулевой тяги…

…если чехол шарнира наконечника порвался.

Проверяем состояние чехла рулевого механизма.
Если чехол потерял эластичность, потрескался или порвался, его необходимо заменить.

Проверяем работу механизма регулировки рулевой колонки. При опущенном рычаге регулировки рулевая колонка должна плавно, без рывков и заеданий перемещаться вниз-вверх, а при поднятом рычаге — надежно фиксироваться в установленном положении.

Для проверки электроусилителя рулевого управления на неподвижном автомобиле поворачиваем 1–2 раза управляемые колеса в крайние положения при неработающем двигателе и затем при работающем двигателе. Сравнив усилия, приложенные к рулевому колесу в том и другом случаях, можно сделать вывод о работоспособности электроусилителя (исправный электроусилитель при работе двигателя существенно снижает усилие, приложенное к рулевому колесу). Самопроизвольный поворот рулевого колеса электроусилителем от нейтрального положения при работающем двигателе не допускается.

Видео по теме «Lada Priora. Проверка состояния рулевого управления»

Стучит рулевая рейка на Приоре — как подтянуть?!

Проверка рулевых наконечников и шаровой без ямы. Check the steering ends

Диагностика ЭУРа (ЭМУР Электроусилитель руля) ВАЗ методом «скрепки» Калина, Приора

Распространенные неисправности и способы их устранения

С поломками устройств сталкиваются многие приороводы, в частности, речь идет о неисправности именно блока управления. Если блок управления системой работает некорректно или вышел из строя, на дисплее бортового компьютера появится соответствующая ошибка. Расшифровав ее, можно понять, что компьютер сообщает об отказе работы подключения ЭУР, что в большинстве случаев говорит о наличии проблем в пайке. В частности, речь идет о месте соединения платы усилителя с контроллером.

Данная неисправность решается либо путем замены системы у дилера, если авто на гарантии, либо путем ремонта. Если у вас нет опыта в чип-тюнинге или работы с электронными девайсами, то решение такой неисправности необходимо доверить профессионалам. Разумеется, для того, чтобы точно поставить «диагноз», потребуется провести компьютерную диагностику.

Часто случается такое, что происходят сбои в работе датчика скорости, что опять же, способствует появлению ошибки бортового компьютера. Такой тип неисправности можно решить путем перепрограммирования устройства либо заменой проводов в тех местах, где регулятор соединяется с контроллером. Если сам регулятор является нерабочим, то его придется заменить (автор видео — Алексей a-skorp).

Слишком низкий уровень напряжения в бортовой сети авто — это также распространенная проблема

В данном случае необходимо в первую очередь уделить внимание диагностике генераторного устройства либо проводки. Для проверки используйте тестер. В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками

Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы

В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками. Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы.

Как определить механические повреждения ЭУР и рулевых механизмов?

Механическая диагностика осуществляется в том случае, если не нормально, но при этом бортовой компьютер не выдает ошибок. Чтобы произвести проверку механических повреждений, необходимо максимально провернуть рулевое колесо влево и вправо, мотор при этом должен быть заведен. Следует отметить, что при повороте рулевого колеса транспортное средство должно стоять на одном месте.

В том случае, если вы заметили, что при повороте руля необходимо приложить больше усилий, чем обычно, то это может свидетельствовать о выходе из строя деталей или компонентов усилителя. Но также это может говорить о поломке других элементов рулевой системы (видео о диагностике усилителя руля с помощью скрепки представлено ниже, автор видео — Гоша Вахромеев).

Чтобы точно выявить, что же послужило проблемой, потребуется провести более тщательную диагностику. Для этого транспортное средство в первую очередь нужно загнать на подъемник и поднять, при этом тщательно проверив на работоспособность все элементы ходовки. Проверке подлежат рейки, рулевые тяги и т.д. Такую процедуру можно без проблем провести на любом СТО либо же своими силами, но только если у вас есть подъемник и определенные навыки по диагностике. Есть вероятность того, что ремонт ЭУР не требуется, поскольку он сам по себе работоспособен, но требуется ремонт других элементов.

Чтоб не допустить появления неисправностей, связанных с электроусилителем, необходимо время от времени производить очистку системы, а также контактных узлов. Чтобы провести сервисное обслуживание самостоятельно, потребуется снять свой ЭУР, полностью разобрать его, произвести очистку и поставить обратно. Подробнее об этом мы расскажем ниже.

Основные поломки ЭУР

Опытные водители и владельцы «Приор» могут наблюдать следующую тенденцию – поломки случаются в одних и тех же деталях, слабых местах системы. Почему же так происходит?

Первое, на что нужно обратить внимание – работа электроусилителя руля. После того, как произведено полноценное отключение системы, на бортовом компьютере должен появиться код – он сообщает о причине поломки

Каждый код имеет свою расшифровку. Однако очень часто реальную причину прекращения функционирования усилителя удается определить только после того, как проведется полноценная диагностика. Для того, чтобы узнать о природе поломки электроусилителя руля лада приора, делается следующее:

1. Выключается двигатель и пару раз проворачивается руль.
2. Включается мотор и «баранка» проворачивается несколько раз.

Отсутствие изменений в приложенных усилиях — верный показатель отключения ЭУР.

Ездить вполне возможно и с отключенной системой, однако делать это не рекомендуется. Очень трудно разобраться в особенностях управления с наличием электроусилителя и без него. Поэтому лучше выполнить диагностику. Она поможет определить, какой из компонентов вышел из строя, можно ли его починить или лучше заменить на новый.

Иногда можно наблюдать следующую ситуацию: спидометр одновременно с датчиком перестают функционировать. Возникает это чаще всего из-за неисправности датчика скорости. Датчик предоставляет данные БУ, а тот обрабатывает информацию на спидометре и определяет подачу нужного объема усилия.

Если причина поломки именно в датчике, решение проблемы простое. Достаточно проверить качество проводов и при необходимости сделать замену на новые. Если провода исправны, рекомендуется заменить сам датчик.

Остановка деятельности электроусилителя руля может произойти и из-за недостаточного напряжения. Возникает это в связи с нарушениями изоляции проводов — могут случаться короткие замыкания. По этой же причине перестает работать генератор. Датчик имеет огромной количество проводов, которые со временем могут запылиться или засориться. В таком случае нужно разбирать его, проводить «генеральную уборку».

Процесс извлечения предохранителя

Если во время ровного и плавного движения вперед автомобиль резко поворачивает в сторону, рекомендуется провести внеплановую диагностику. Ведь такое непредсказуемое поведение электроусилителя руля Приора не обойдется без аварийных ситуаций. Припаркуйтесь и отключите узел: отсоедините предохранитель для прекращения подачи напряжения на усилитель.

Для извлечения предохранителя нужно провести следующие действия:

• находим крышку монтажного блока, локализация — возле левой ноги водителя;
• совершаем проворот фиксаторов;
• отключаем сцепление;
• находим блок, в котором расположен предохранитель;
• извлекаем его.

Неисправность авто говорит о проблемах ЭУР. Причин для этого может быть много, поломка одной детали или нескольких. Чтобы максимально точно определить причину, обратитесь за специализированной диагностикой. А уже заменить или отремонтировать испортившеюся деталь можно и самостоятельно.

Процесс изъятия электроусилителя

Если принято решение заменить на автомобиле приора электроусилитель руля или убедиться в рабочем состоянии отдельных его деталей, извлекать агрегат нужно полностью. Для этого понадобятся:

• зубило;
• головка на 8 или на 13;
• удлинитель;
• трещотка.

Процесс извлечение ЭУР простой и быстрый. Процесс длительный: нужно снять руль управления, взяться за подушку безопасности, затем снять кожух и последнее – замок зажигания. После всего этого можно доставать электроусилитель.

Конструкция и особенности эксплуатации ГУР и ЭУР

Для облегчения поворота руля и повышения комфорта может использоваться либо гидро-, либо электроусилитель. У обоих усилителей есть как плюсы, так и минусы.

Конструктивно ГУР – это система из шлангов высокого и низкого давления, в которых находится масло, приводимое в движение с помощью помпы. Рабочую жидкость гидроусилителя нужно заливать в бачок возле насоса. Он работает, только когда двигатель запущен. Водитель поворачивает руль, а в это время жидкость через распределитель под давлением, создаваемым насосом, поступает к рулевому механизму. Она попадает в рабочий цилиндр, давит на поршень, который начинает смещаться, и облегчает вращение рулевого колеса. При прямолинейном движении жидкость оттекает обратно в бачок системы.

Схема ГУР

Преимущества и недостатки ГУР

В случае с гидроусилителем основной минус – это громоздкость всей системы. Но она дешевле в производстве и обслуживании, а это сказывается на цене автомобиля. На данный момент ГУР встречается в основном на машинах бюджетного класса, к которым относится и Приора. Усилитель такого типа устанавливается также на дорогих мощных внедорожниках. Объясняется это тем, что ГУР способен передавать большую мощность передачи крутящего момента на рулевое управление. В этом плане он выигрывает у электроусилителя, но недостатков все равно насчитывается больше:

1. В автомобиле, оборудованном гидроусилителем, не рекомендуется держать руль в крайнем правом или левом положении более 5 секунд. В противном случае масло в ГУР на Приоре начинает нагреваться, что может привести к выходу системы из строя.
2. Механизм требует постоянного контроля уровня масла, осмотра и замены приводов, шлангов, насоса.
3. Насос зависит от работы двигателя, а значит, он забирает определенный процент мощности у силовой установки. Если при прямолинейном движении ГУР не работает, этот процент мощности расходуется впустую.
4. Подобная система не подразумевает настройку режимов работы в зависимости от скорости движения, угла поворота рулевого колеса.
5. На небольшой скорости обеспечивается хорошая чувствительность рулевого механизма, но на высокой она становится менее выраженной.

Последний недостаток инженеры компенсируют использованием рулевой рейки с переменным передаточным числом. ГУР стал уже устаревшей системой, ее совершенствованием конструкторы уже не занимаются.

Конструкция электроусилителя

По своему устройству ЭУР проще, чем ГУР. Он состоит из ЭБУ, датчика крутящего момента, датчика угла поворота рулевого колеса и электродвигателя. Здесь нет никаких шлангов и жидкости. Электромотор закреплён непосредственно на самой рулевой рейке, а крутящий момент передается на нее посредством торсионного вала, встроенного в систему рулевого механизма.

В случае с ГУРом усилие облегчается жидкостью, а в электроусилителе за это отвечает сила тока. Когда водитель поворачивает руль, усилие передается на рулевую рейку. В это время датчик крутящего момента передает данные на электронный блок управления. Контроллер рассчитывает, какую силу тока нужно передать на электродвигатель для оптимального облегчения вращения руля. Так как усилие должно быть равномерным, в расчет берется скорость движения и угол поворота рулевого колеса.

Плюсы и минусы ЭУР

Электроусилитель – более современная система с высоким потенциалом для модернизации. Она не лишена недостатков, но их меньше, чем у ГУРа:

• высокая стоимость,
• электродвигатель не может обеспечить большую мощность усилия, поэтому устанавливается только на легковые автомобили.

Недостатки нивелируются, так как конструктивно электроусилитель постоянно совершенствуется.

Преимуществ у ЭУР для Приоры немало. Систему легко обслуживать благодаря простоте конструкции. Единственная деталь, требующая осмотра, – это подшипник качения. Механизм ЭУР имеет более компактные размеры и может устанавливаться на рулевой вал в салоне, освобождая место в подкапотном пространстве. За счет этого увеличивается долговечность конструкции, поскольку нет воздействия перепадов температур и повышенной влажности.

Электроусилитель не отбирает у двигателя мощность, что позволяет экономить топливо. Привод работает только во время поворота рулевого колеса. За работу усилителя отвечает ЭБУ, с помощью которого можно отрегулировать режим работы ЭУР, учитывая условия эксплуатации автомобиля. Для электроусилителя не страшны крайние положения руля. Движение на большой скорости делает руль с ЭУР более чувствительным.

Снятие и установка электроусилителя — инструменты

Даже вручную диагностировать что-то с ЭУР будет трудно – так или иначе, придется его вынимать. Для этого стоит подготовиться и достать:

• Молоток;
• Зубило;
• Удлинитель;
• Вороток (трещотка);
• Головки на 8 и на 13.

Разбираем

• Разобрать и демонтировать рулевую колонку. Снять минусовую клемму с АКБ;
• Восьмой головкой снять контактную группу;
• От металлического блока серого цвета отсоединить всю проводку. Каждый провод под фиксатором, поэтому обращайтесь с ними аккуратно, старайтесь не повредить контакты;
• Разъединить крепление рулевой рейки и кардана, отсоединив болт. С зубилом и молотком ослабить стяжку кардана;
• Открутить четыре гайки, которые крепят усилитель к кузову;
• Вытащить ЭУР.

Для установки ЭУР все действия производятся в обратной последовательности. Крайне рекомендуется во время демонтажа запомнить (лучше – сфотографировать!) подключение всех проводов, чтобы установка прошла плавно с первого раза.

LADA > Priora

Нельзя, конечно, оценивать работу таких огромных коллективов по машинам, которые они клепают.

Напомню суть проблемы: у нас ломался электроусилитель, самопроизвольно вывернув колеса на встречную полосу. АВТОВАЗ заменил дефектный узел. Выяснилось, что поставщик усилителя, калужский завод «Автоэлектроника», вместо дорогого немецкого модуля управления поставил свой собственный. По словам представителей «Автоэлектроники», на замещение импорта отечественным блоком ушло почти два года и об этих работах в Тольятти знали. Проблемы возникли лишь при стыковке нового модуля с общей платой контроллера — пайка была недостаточно хороша, что и вылилось в большую волну неполадок. С декабря 2010 года по февраль 2011-го по гарантии пришлось заменить 1938 ЭУРов. При норме не более трех бракованных изделий на тысячу штук в тот период случился обвал — 21,3 на ту же тысячу!

Впрочем, на АВТОВАЗе ничего страшного не увидели. Из ответа пресс-центра автозавода: «В процессе совместной проверки специалистами АВТОВАЗа и предприятия-поставщика всех случаев обращения потребителей в сервисные центры с жалобой на некорректную работу электроусилителя установлено, что выявленное количество неисправностей не носит массовый характер. Проведена работа по замене электроусилителей из партии, попавшей под подозрение. Дирекция по качеству АВТОВАЗа ведет ежедневную работу по выявлению любых возможных дефектов и своевременному их устранению».

Однако дефект проявлялся у всех по-разному: кто-то успел проехать не более 400 км, мой сломался при пробеге 22 692 км! Возможно, чей-то ЭУР просто еще не «выстрелил». Ничего страшного не произошло и по мнению разработчиков: «Внезапные переходы ЭМУРУ 2172-345008-02 из режима „компенсация“ в режим „отказ“ при различных скоростях и режимах движения не приводят к снижению безопасности управления автомобиля „Лада-2170“.

Способы определения механических повреждений ЭУР и рулевых механизмов

Проверка механических повреждений производится только тогда, когда ЭУР в целом функционирует некорректно, но на дисплее бортового компьютера нет ошибок. Для диагностики механических поломок следует повернуть руль в разные стороны до упора при запущенном моторе. Разумеется, при этом машина должна находиться на одном месте. Если при вращении рулевого колеса вам приходится прикладывать значительно больше усилий, чем всегда, это говорит о неисправности в работе системы и поломке одного из компонентов. Такая же неполадка может свидетельствовать о выходе из строя других составляющих рулевой системы.

Для более точного определения неполадок следует осуществить тщательную проверку работоспособности. Вам нужно будет загнать свою Ладу Приору на эстакаду, яму либо подъемник, после чего внимательно произвести диагностику всех составляющих ходовой части. Нужно проверить рейки, рулевые тяги и прочие компоненты, поскольку есть вероятность, что сам усилитель рабочий, а признаки неисправности связаны с другими неполадками. Для обслуживания электроусилителя в домашних условиях вам придется полностью разобрать систему, очистить ее составляющие и собрать обратно.

Схема распиновки и обозначений контактов ЭУР

Ремонт электроусилителя руля на приоре своими руками

Современные модели автомобилей кардинально отличаются от своих предшественников. Изменения можно увидеть во всем. Однако одним из самых весомых достижений стало более легкое управление транспортным средством. Если ранее для вращения руля нужно было прикладывать немало усилий, сейчас все намного проще. Более того, практически одной рукой можно провернуть руль управления, когда машина находится в заглушенном состоянии. Все это благодаря установленному ЭУР. Но иногда случается, что не работает гидроусилитель руля на приоре.

С помощью этого аппарата усилие, которое требуется для вращения руля, уменьшается в разы. Иными словами – управлять можно смело одной рукой без лишнего напряжения.

На старых моделях автомобилей ВАЗ устанавливалась другая система – гидравлическое усиление, но начиная с «Калины» производители перешли на ЭУР, чем приятно порадовали покупателей. Недостатки, которые имеет ЭУР, полностью устранены в новой модели. В случае ее поломок, устройство чинится намного проще. Но и недостатки тоже имеются.

ЭУР имеет три следующие основные составляющие:

• механическая;
• электрическая;
• ЭБУ с периферией.

Механика включает в себя детали управления руля и части, которые соединяют весь механизм. Сюда же входит арматура, выполняющая роль крепежа.

В категорию «электрическая составляющая» входит мотор усилителя – самая слабая часть, которая чаще всего подвергается поломкам. Также имеются разъемы с датчиками и ЭБУ.

Определяем рабочее состояние ЭУР по лампочке на приборе

Каждый раз, садясь в автомобиль и проворачивая ключ зажигания, стоит обращать внимание на панель — значок в виде руля и восклицательного знака. Во время включения зажигания он загорается и если вся система находится в рабочем состоянии, то спустя несколько минут автоматически потухает. Если же продолжил светиться – явный признак выхода из строя

Если же продолжил светиться – явный признак выхода из строя.

В таком случае следует проводить диагностику, используя компьютерные технологии

Важно получение кодов поломки и их расшифровка. Иногда предоставляются только коды. Стоит запомнить простое правило – все неисправности, связанные с ЭУР выдают числовые комбинации, начинающиеся с буквы «С»

Стоит запомнить простое правило – все неисправности, связанные с ЭУР выдают числовые комбинации, начинающиеся с буквы «С»

Обратите внимание — значение «С 1013» говорит о низком напряжении, которого недостаточно для полноценной и безопасной работы электроусилителя

Причина данной неисправности может быть не одна. Из самых распространенных – поломка пары проводов (или одного). Они могут не функционировать из-за ослабления или пригорания. Их очень легко отыскать по цвету – красный и черный. Вторая проблема – большой предохранитель на устройство. Он легко поддается замене или ремонту. И третья – нехватка сети в машине. Самостоятельно устранить эту неполадку практически невозможно, обратитесь к специалистам.

Выясняем рабочее состояние электроусилителя с помощью руля

Распространенная причина проверки — не горит лампочка, указывающая на ЭУР

Важно обратить внимание на техническое состояние после проведенного капитального ремонта. Делается это легко: не заводя машину, прокрутите руль. Затем запустите мотор и проделайте то же действие

Затем запустите мотор и проделайте то же действие

Если приложенная сила была одинаковой, это значит следующее – не работает ЭУР на приоре

Затем запустите мотор и проделайте то же действие. Если приложенная сила была одинаковой, это значит следующее – не работает ЭУР на приоре.

Причина неисправности может быть в работе одной из трех составляющих. Проблемы с механической частью говорят о нерабочем состоянии вала, соединений или арматуры. Если загвоздка в этом, колеса просто не подчиняются поворотам руля управления. Если дело не в механике, работа будет объемнее и сложнее. Если сломались сервомотор или усилитель – можно забыть о ремонте. Лучше купить новый ЭУР и сделать его установку самостоятельно – так будет быстрее, дешевле, практичней и надежней. И последний вариант, по которому могла возникнуть поломка – неисправность проводов. Это очень важные компоненты, с помощью которых подаются сигналы от внешних датчиков. Данный случай также легко чинится в домашних условиях, достаточно изначально приобрести электрическую проводку и провести монтаж.

Как проводится самодиагностика?

Основные ошибки на Приоре мы разобрали, теперь стоит узнать, как выполняется самодиагностика. В ВАЗ 2170 с 16 клапанами предусмотрен специальный контроллер, с помощью которого выполняется диагностика. Если у вас установлен бортовой компьютер, то диагностика выполняется на нем. Также существует специальное оборудование, позволяющее провести более глубокую проверку систем Приора 16 кл.

Так как на большинстве автомобилей Приора 16 уже присутствует бортовой компьютер, мы рассмотрим вариант без использования специальных устройств. Начинается диагностика с активации режима теста. Работа проходит по следующей схеме:

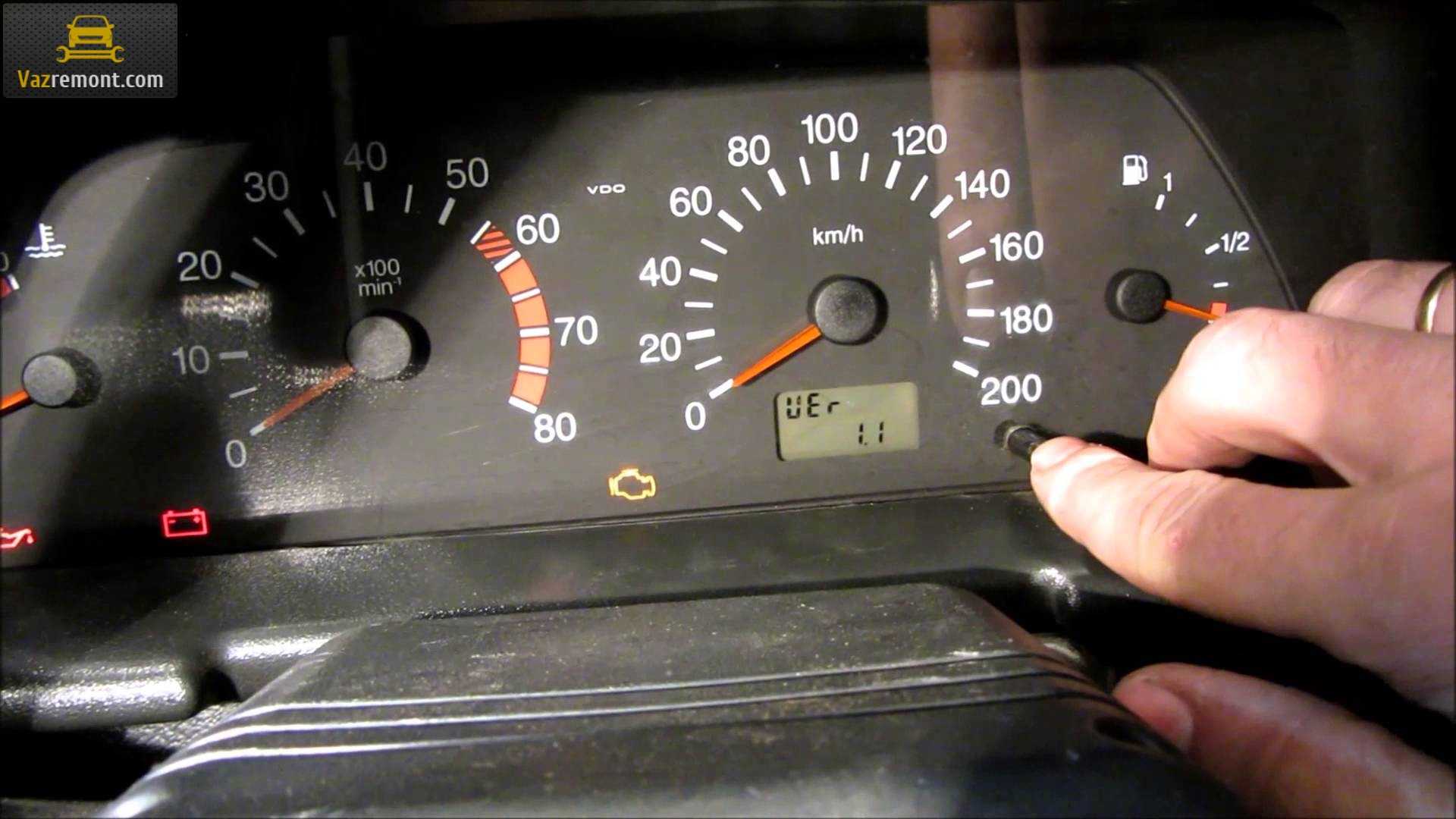

1. Выключаем зажигание. Теперь зажимаем клавишу сброса суточного пробега, не отпуская кнопку запускаем зажигание Приоры 16 кл;
2. На панели приборов вы увидите дисплей с индикацией. После включения зажигания все компоненты панели приборов начнут светиться. Стрелки температуры, спидометра, тахометра и других приборов начнут перемещаться до максимального уровня и обратно. Такое поведение говорит о том, что началась самодиагностика;
3. Переходим к правому переключателю руля. Здесь вы найдете кнопку переключения настроек бортового компьютера. Нажимайте на нее, на экране панели приборов появится сообщение с версией ПО;
4. Диагностика ошибок панели приборов начнется, если вы нажмете на эту клавишу еще раз. На дисплее буду появляться различные коды, расшифровать которые вы сможете в таблице ниже;
5. Когда диагностика завершена, вы можете провести сброс данных об ошибках. Нажимаем и держим клавишу сброса дневного пробега примерно 5 секунд.

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

В состав агрегата входят следующие компоненты:

1. Рулевое колесо;
2. Колонка;
3. Вал;
4. Электромотор;
5. Механизм поворота руля;
6. Электронный блок управления (ЭБУ);
7. Датчик момента.

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

Что нужно для замены рулевого наконечника?

Даже если придется менять наконечник, то в этом ничего страшного нет, справиться с этой задачей под силу каждому. Для замены нужно подготовить следующий инструмент: баллоник, любой домкрат, два ключа на 17 и 19 мм, плоскогубцы, молоток или специальный съемник, ключ для замера усилия закручивания.

Срываем боллоником болты на колесах, домкратим машину и откручиваем гайки до конца, снимаем колесо;
В место наконечника наливаем ВД-шку;
Для удобного извлечения шарнира, выворачиваем руль в ту или иную сторону до упора. Затем откручиваем весь механизм с рулевым наконечником;
Плоскогубцами достаем шплинт из гайки шарнира и откручиваем гайку фиксации;
Съемником или монтировкой нажимаем на поворотную тягу, таким образом, чтобы наконечник двигался вверх и болт его вылез из посадочного гнезда;
Освободив его, по часовой стрелке выворачиваем шарнир из рулевой тяги

Очень важно посчитать количество сделанных оборотов, чтобы потом не было проблем с развалом-схождением. Количество оборотов с разных сторон может существенно отличаться;
Потом берем заготовленный новый наконечник и заворачиваем на тягу против часовой стрелки (оборотов должно быть столько же, сколько при откручивании)

Затяжка гайки осуществляется с усилием, обозначенным в руководстве по эксплуатации. Для этого понадобиться ключ с замером силы;
В конце вставляем шплинт.

Заключение: Таким образом, самостоятельно можно провести диагностику и ремонт рулевого механизма. В данной статье рассмотрена тема: как проверить рулевые наконечники. Можно убедиться, что в осмотре и его замене нет ничего сложного.
