Как заменить рулевую рейку на ладе-приоре

Для чего предназначена рулевая рейка переднеприводных автомобилей

В машинах с передним приводом никак не установить классическую, давно проверенную систему управления поворотом передних колёс. Этого не даст сделать и поперечная установка мотора, и силовые приводы к колёсам. Поэтому громоздкую систему рычагов заменила рулевая рейка. Её основная задача — передача усилия с рулевого колеса на поворотные рычаги.

Важно! Большинство «Приор» оборудовано электрическим усилителем руля (ЭУР) а не гидроусилителем. Это является особенностью данной модели

Расположение и устройство рулевой рейки «Приоры» с ЭУР

Для экономии пространства данный элемент системы управления «Приоры» расположен на стенке моторного отсека. На переборке между двигателем и салоном «Приоры». Рейка соединена с рулевой колонкой, находящейся в салоне.

Устройство рулевой рейки

Этот важный узел управления «Приоры» собран из следующих компонентов.

Рейка передвижная.
Корпус.
Шлицевой вал с подшипником.
Металлический корпус (кожух).
Уплотнители и сальники.
Крепёж и фурнитура (болты, гайки).
Пружины.
Резиновый чехол механизма.

Основой этого механизма является металлический штырь (рейка), если можно так сказать. На одной его части имеются зубцы. Они входят в сопряжение с валом привода от руля, расположенным под прямым углом к несущему штырю. Это, по сути, известная всем червячная передача. Вал вращаясь передвигает, зацепляясь зубьями, рейку внутри кожуха. В защитном кожухе имеется специальная прорезь для присоединения наконечников рулевых тяг. В центре штыря (рейки)имеются специальные отверстия под наконечники, которые через особые рычаги соединены с поворачивающимися колёсами.

Неисправности и их признаки у рулевой рейки «Приоры» с ЭУР

Чаще всего выходят из строя трущиеся детали этого узла. Определить поломку или просто изношенность рулевого механизма довольно просто. Это будет ознаменовано следующими признаками:

Трудно поворачивается руль.
При вхождении в поворот из механизма слышится постукивание и скрежет.
В движении, при использовании рулевого колеса чувствительные толчки передаются от него в руки.

В общем и целом значительно ухудшается управляемость «Приоры».

При осмотре, мастер определит необходимость замены рулевой рейки «Приоры» визуальным осмотром. Обычно, он берётся рукой за тягу, а напарник проворачивает рулевое колесо. По излишнему люфту и посторонним звукам мастер выносит вердикт.

Внимание! Это устройство вполне ремонтопргодно. В продаже имеются готовые ремонтные комплекты для рулевой рейки «Приоры»

На эту тему имеются отдельные статьи.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Подтяжка

При обнаружении стуков в рулевой ее можно подтянуть, но подтяжка будет эффективна, только при наличии стуков от червячного механизма. Если же стук будет издаваться из-за разбитой пластиковой втулки, то подтяжка бесполезна.

Как известно по практике червячный механизм довольно надежен
и очень редко является виновником стука. Чаще всего виновата втулка.

Определить виновника стука можно подергав рулевые тяги поочередно.

Если при усилиях, прилагаемых к правой тяге, есть стук, то виновата втулка.
Если при усилиях, прилагаемых к левой тяге, есть стук, то виновата червячная передача.

В первом случае подтяжка нецелесообразна. Так как гайка затяжки подтягивает только червячный механизм. Для устранения стука необходимо демонтировать рулевую рейку с автомобиля и подвергать ее ремонту.

Снятие и ремонт рулевой рейки

Работы по снятию необходимо проводить, обладая нужным
инструментом. Таким как:

Трещотка;
Головка на «13», «15», «17»;
Ключ на «14»;
Шестигранник на «6»;
Отвертка «-»;
Молоток;
Бородок тупой;
Ключ для подтяжки рулевой рейки;
Съемник рулевых наконечников;
Монтировка;
Смазка «WD-40»;
Смазка «Литол – 24»;
Ремонтный комплект рулевой рейки;

Процесс снятия рулевой

Выставляем рулевое колесо ровно по центру.

Поднимаем домкратом левую сторону автомобиля

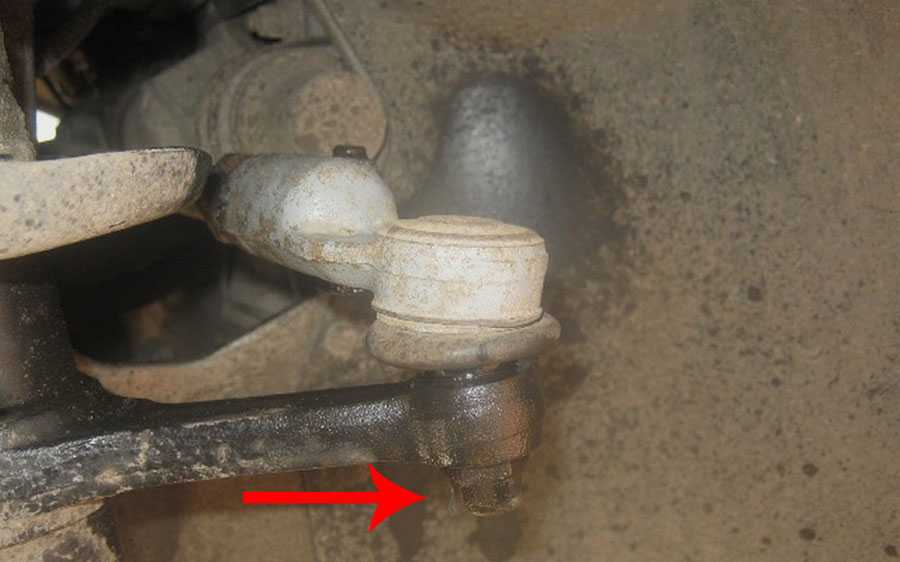

Расшплинотвываем и раскручиваем гайки рулевых наконечников, затем с помощью съемника выдавливаем их из сошки стойки.

Откручиваем головкой на «13» рулевой кардан в салоне автомобиля, и забываем в щель кардана отвертку, не повредив шлицы. Это необходимо для его легкого снятия со шлицов рейки.

Снимаем стальную шайбу фиксатор с болтов рулевых тяг и откручиваем левый рулевой рычаг от рейки и вытаскиваем его в левое окно рулевых тяг

Откручиваем скобы крепления рулевой рейки головкой на «13»

С помощью монтировки отодвигаем рейку в сторону и вынимаем ее в левое окно рулевых тяг

Процесс снятия завершен

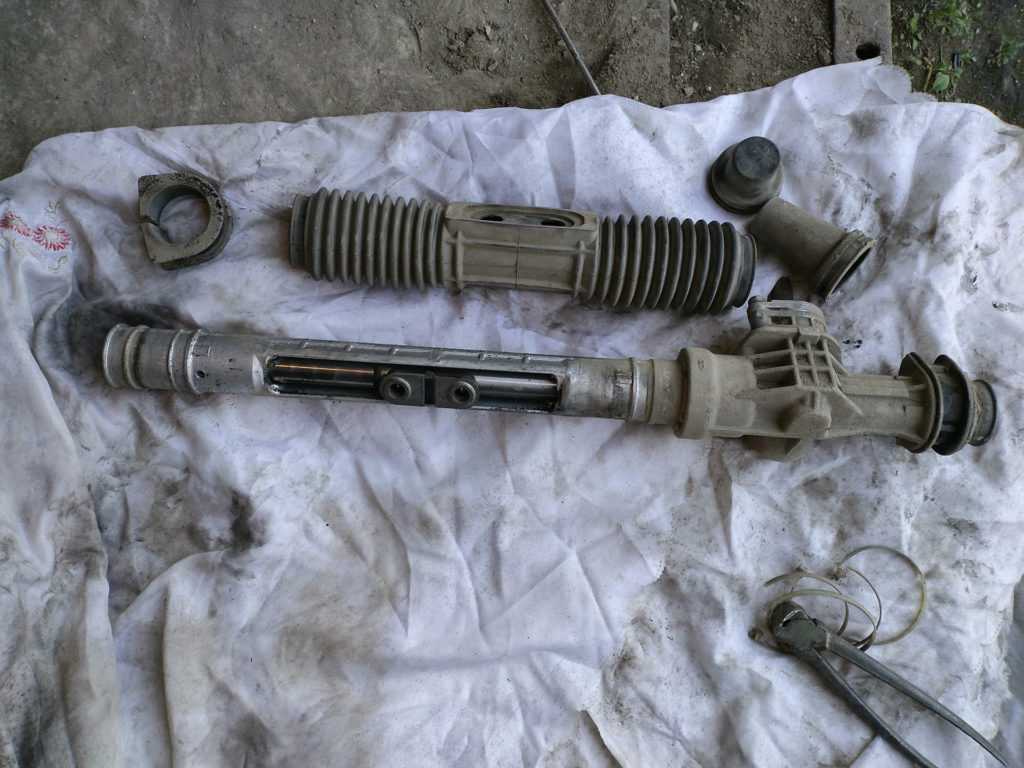

Процесс разборки рейки

Откручиваем рулевые тяги головкой на «15»

Снимаем пыльники, откусывая бокарезами пластиковые хомуты. Центральный пыльник рулевой вытаскиваем в правую сторону не повредив его.

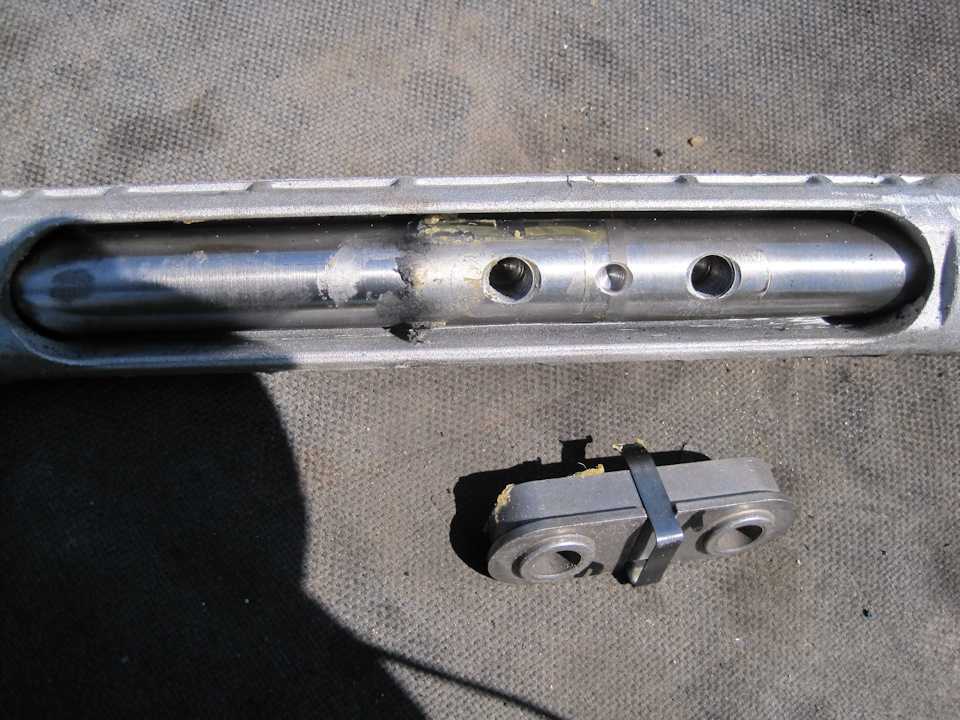

Снимаем «бинокль» с рашпиля.

Ставим метку как показано на картинке и откручиваем гайку крепления трубы рейки с помощью бородка и молотка

Вынимаем трубу

Откручиваем гайку подтяжки рулевой с помощью специального ключа (крутиться очень туго не бойтесь) вынимаем резиновое кольцо и прижимной поршень.

Чтобы вынуть прижимной поршень необходимо стукнуть обратной стороной рейки и поршень выпадет.

Вынимаем рашпиль

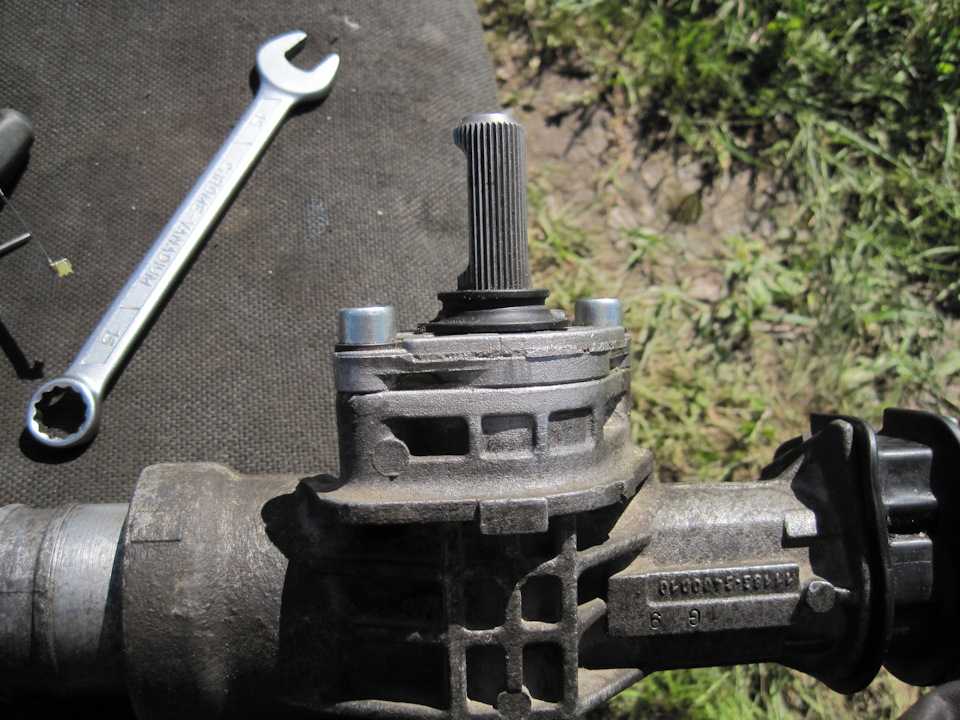

Откручиваем шестигранником на «6» два болта и аккуратно снимаем крышку «червяка» не повредив сальник

Зажимаем вал червяка в тисы через брусок и ударом по корпусу рейки вынимаем его

Далее из трубы вынимаем старую пластиковую втулку с помощью отвертки

Рейка разобрана, переходим к процессу сборки с использованием новых деталей

Сборка

Устанавливаем на втулку резиновые кольца и вставляем ее в трубу рейки

Промываем червячный вал от старой смазки, смазываем новой и вставляем на место, одеваем на него пластиковый подшипник.

В крышку «червяка» помешаем тарельчатую пружину, а затем сверху упорную шайбу. Хорошо смазываем и закрываем крышку.

Смазываем рашпиль и вставляем его в червячный механизм, а затем вставляем трубу в корпус механизма и закручиваем гайку совмещая поставленные ранее метки.

Выставление рулевой рейки по центру

При сборке рулевой необходимо соблюсти некоторое правило,
которое в дальнейшем не приведет к перестановке руля на шлицах.

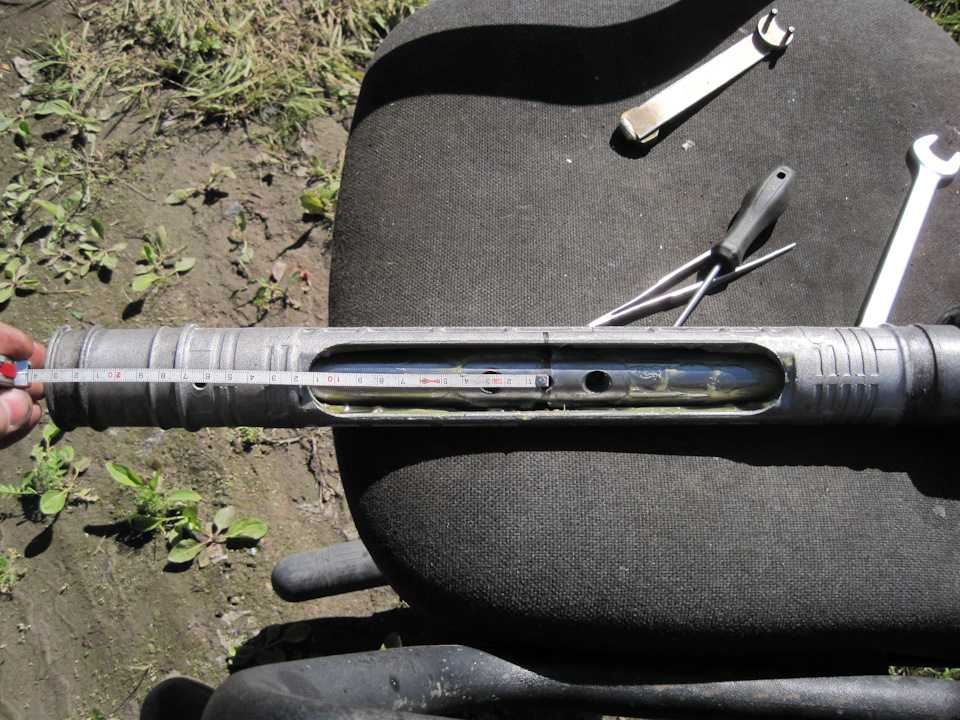

Когда рашпиль будет помещен в корпус рейки необходимо выставить ее «ноль» то есть положение, в котором руль будет стоять ровно по центру. Для этого необходимо от правого конца корпуса отмерить 235 мм и поставить метку маркером. Это и будет является «нолем». Далее необходимо совместить центр рашпиля с данной меткой. Центром рашпиля будет являться выемка под центровку «бинокля». Данную выемку совмещаем с ранее установленной меткой.

Также следует отметить при совмещении данных меток червячный вал должен смотреть лыской в правую сторону под углом 90 градусов к корпусу рейки.

Чтобы совместить все эти параметры нужно вращать вал червяка ключом на «14» до тех пор пока все параметры не будут совмещены.

Внимание: прижимной поршень рейки не должен быть установлен при совмещении меток. После того как метки будут выставлены продолжаем сборку. После того как метки будут выставлены продолжаем сборку

После того как метки будут выставлены продолжаем сборку

Устанавливаем прижимной поршень с надетой на него манжетой в корпус «червяка». Вставляем манжету в корпус, затем прижимную пружину, гайку и затягиваем ее с небольшим усилием.

Вставляем бинокль на рашпиль, одеваем пыльники и фиксируем их хомутами

Затем прикручиваем правый поворотный рычаг к рейки и устанавливаем рейку на место.

Сборку проводим в обратной последовательности.

Следует отметить, что рулевой кардан проще всего будет установить, сняв его с руля. Ключом на «13» откручиваем гайку и вынимаем болт, а затем и сам кардан.

При установке обратите внимание, чтобы руль стоял по центру. После того как рейка будет установлена, необходимо произвести подтяжку. Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов

Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов

После того как рейка будет установлена, необходимо произвести подтяжку. Для этого подтягиваем гайку до упора, а затем ослабляем ее на 90 градусов.

Процесс ремонта рулевой рейки завершен.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Методика самостоятельной диагностики неисправностей ЭУР на приоре

На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления:

— 2170-3450008-01 пр-во «Автоэлектроника» г.Калуга;

— 2170-3450008-00 пр-во «ДААЗ» г.Димитровград (возможны поставки в будущем).

ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе.

Информацию о технических характеристиках ЭУР смотрите здесь.

Диагностика ЭУР без сканера (методом «скрепки»):

— выключить зажигание;

— замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ;

— включить зажигание и читать коды через мигание лампы диагностики.

Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!!

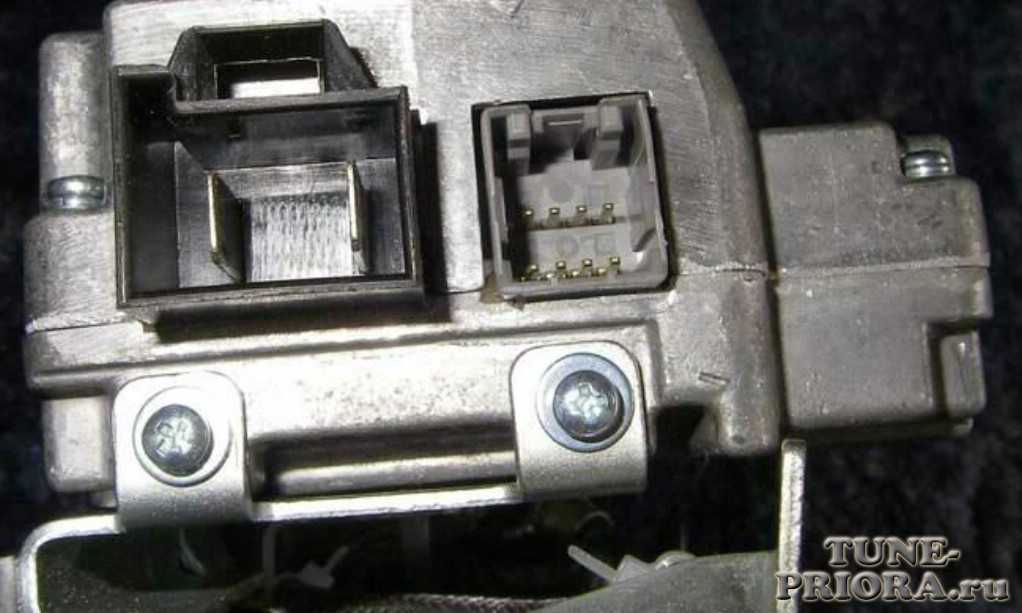

Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом:

1 — голубой (замок зажигания +12в)

2 — коричнево-красный (тахометр)

3 — серый (скорость автомобиля)

4 — розово-белый (контрольная лампа ЭМУР)

5 — желто-черный (K-Line)

6 — пустой (L-line)

7 — коричневый (масса)

8 — пустой

Временные параметры светового кода:

— длительность начальной паузы – 2 сек

— длительность длинного сигнала – 2 сек

— длительность короткого сигнала – 0,5 сек

— длительность паузы между сигналами – 0,5 сек

— длительность паузы между кодами – 2 сек

Расшифровка кода:

— 1 длинный 1 короткий — Система исправна

— 1 длинный 2 коротких — Отсутствие сигнала оборотов двигателя

— 1 длинный 3 коротких — Неисправность датчика момента

— 1 длинный 4 коротких — Неисправность двигателя ЭМУР

— 1 длинный 5 коротких — Неисправность датчика положения рулевого вала

— 1 длинный 6 коротких — Неисправность датчика положения ротора двигателя ЭМУР

— 1 длинный 7 коротких — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)

— 1 длинный 8 коротких — Неисправность блока управления ЭМУР

— 1 длинный 9 коротких — Неисправность датчика скорости автомобиля

Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10:

C1011 — Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала

C1012 — Цепь сигнала датчика скорости автомобиля, отсутствие сигнала

C1013 — Напряжение бортсети автомобиля ниже минимального порога

C1014 — Напряжение на замке зажигания ниже минимального порога

C1021 — Напряжение основного вывода датчика момента

C1022 — Напряжение контрольного вывода датчика момента

C1023 — Неверный сигнал основного и/или контрольного вывода датчика момента

C1024 — Датчик момента, отсутствие сигнала

C1031 — Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону

C1032 — Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону

C1033 — Датчик положения рулевого вала, отсутствие питания

C1041 — Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону

C1042 — Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону

C1043 — Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону

C1044 — Неверная последовательность датчика положения ротора двигателя

C1045 — Датчик положения ротора двигателя, отсутствие питания

C1050 — Замыкание на массу в силовых цепях

C1051 — Двигатель, превышение тока через фазную обмотку А

C1052 — Двигатель, превышение тока через фазную обмотку В

C1053 — Двигатель, превышение тока через фазную обмотку С

C1054 — Двигатель, обрыв фазных обмоток

C1055 — Двигатель, обрыв фазной обмотки А

C1056 — Двигатель, обрыв фазной обмотки В

C1057 — Двигатель, обрыв фазной обмотки С

C1058 — Двигатель, замыкание фазных обмоток

C1059 — Замыкание обмотки фазы А двигателя

C1060 — Замыкание обмотки фазы В двигателя

C1061 — Замыкание обмотки фазы С двигателя

C1070 — Неисправность не опознана

C1071 — Блок управления, ошибка ОЗУ электронного блока

C1072 — Блок управления, ошибка ПЗУ электронного блока

C1073 — Блок управления, ошибка ЕЕРROM электронного блока

C1074 — Реле электронного блока

C1075 — Блок управления, превышение температуры радиатора

C1076 — Напряжение питания элементов ЭБУ ниже минимального порога

C1077 — Напряжение на силовых конденсаторах ниже минимального порога

C1078 — Время заряда силовых конденсаторов

C1079 — Ток одной из фазных обмоток выше максимального порога

C1080 — Пробой как минимум одного из верхних силовых транзисторов

Электромеханический усилитель рулевого управления

Примечание:

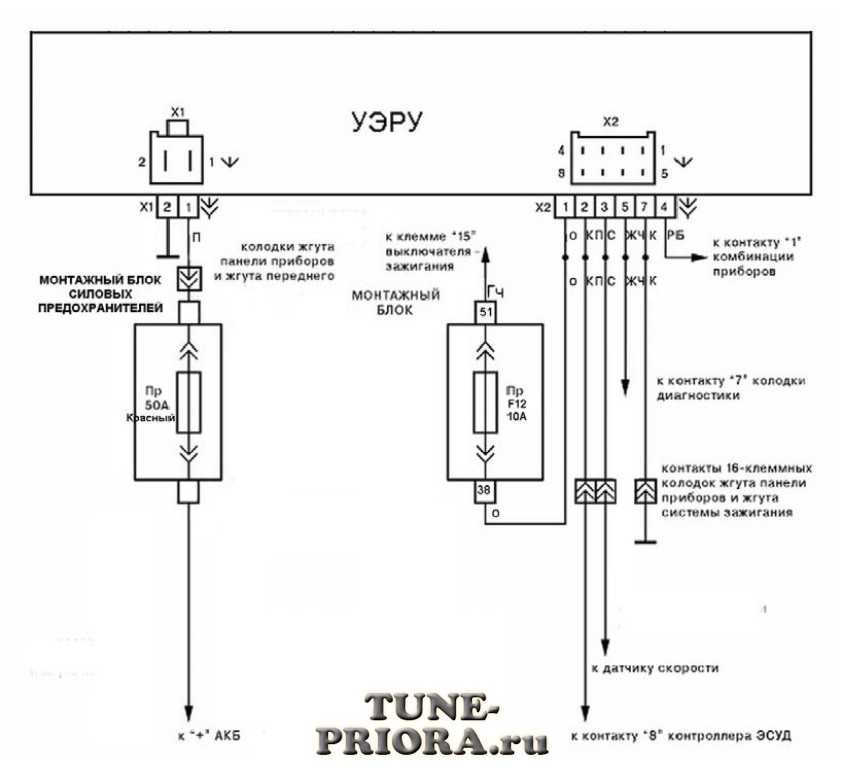

На электрической схеме подключения электроусилителя цвета проводов обозначаются буквами. Провода двойного цвета обозначаются двумя буквами, первая буква обозначает основной цвет провода, вторая буква обозначает цвет полосы на проводе.

Обозначение цвета проводов: Б — белый; Р — розовый; К — коричневый; О — оранжевый; П -красный; С — серый; Ч — черный.

Пример обозначения цветов проводов: О — оранжевый провод; КБ — коричневый провод с белой полосой.

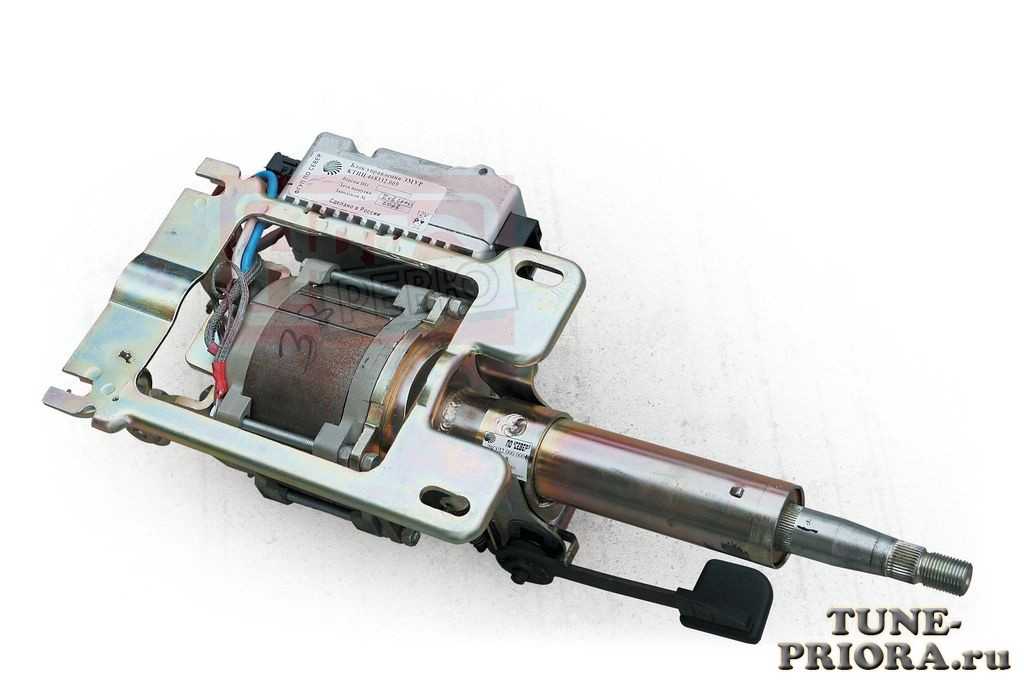

Электромеханический усилитель рулевого управления (ЭМУРУ) предназначен для снижения усилия на рулевом колесе автомобиля при парковке и низких скоростях движения автомобиля.

ЭМУРУ конструктивно располагается в рулевой колонке автомобиля и представляет собой питающийся от электрической бортовой сети автомобиля безколлекторный электродвигатель, подключенный через редуктор к рулевому валу и управляемый электронным блоком в зависимости от момента на рулевом валу и скорости движения автомобиля.

ЭМУРУ сохраняет работоспособность при изменении напряжения питания бортовой сети автомобиля в пределах от 10,8 В до 15 В.

ЭМУРУ следующие характеристики:

номинальное напряжение: 13,5В;
максималиный ток потребления: не более 55А;
ток потребления при отсутствии момента на входном валу: не более 0,5А;
максимальный компенсирующий момент (при скорости вращения вала до 360 c/сек., скорости автомобиля 0км/ч, момент нагрузки на выходном валу 35Н·м): 24 Н·м(12,9 кгс при R рул.колеса=190мм), что соответствует усилию управления на рулевом колесе водителем 6 Н·м (3,2 кгс при R рул.колеса=190мм);
момент сопротивления вращению вала при неработающем ЭМУР: не более 0,8 Н·м;
полная масса: не более 9,3кг;
рабочий диапазон температур: -40…+65ºС;
рабочий диапазон напряжения питания: 10,8 — 15В.

Схема электрических соединений ЭМУР на автомобиле семейства LADA PRIORA

Колодка	Контакт	Адрес
X1	1	«+12 В» от аккумуляторной батареи
2	«Минус» от аккумуляторной батареи
Х2	1	«+12 В» с клеммы «15» выключателя зажигания
2	Вход сигнала от тахометра
3	Вход сигнала от датчика скорости
4	Выход на индикатор состояния ЭМУР
5	Выход «К-линия» на колодку диагностики
6	Выход «L-линия» (не задействован)
7	Общий (масса)
8	Технологический вывод (не задействован)
ХЗ	А1	Фаза А электродвигателя
А2	Фаза А электродвигателя
В1	Фаза В электродвигателя
В2	Фаза В электродвигателя
С1	Фаза С электродвигателя
С 2	Фаза С электродвигателя
Х4	1	Общий провод 1 датчика момента
2	Общий провод 2 датчика момента
3	Питание датчика момента
4	Выход 1 датчика момента
5	Выход 2 датчика момента
6	Вход сигнала частоты 250 кГц
Х5	1	Общий провод датчика положения ротора
2	Выход фазы А датчика положения ротора
3	Выход фазы В датчика положения ротора
4	Выход фазы С датчика положения ротора
5	Питание «+5 В» датчика положения ротора

ЭМУРУ обеспечивает следующие режимы работы:

«Самотестирование»;
«Готовность»;
«Компенсация»;
«Отказ».

Для отображения режимов работы электроусилителя служит индикатор состояния ЭМУРУ, расположенный в комбинации приборов.

Режим «Самотестирование» выполняется при включении зажигания и в процессе работы ЭМУРУ. При отрицательном результате самотестирования (обнаружении неисправности) ЭМУРУ переходит в режим «Отказ».

ЭМУРУ переходит в режим «Готовность» после включения зажигания, при положительных результатах самотестирования и при отсутствии сигнала от тахометра. В данном режиме при вращении рулевого колеса ЭМУРУ не обеспечивает компенсирующий момент на рулевом валу.

Режим «Готовность» сопровождается непрерывным свечением индикатора состояния ЭМУРУ.

Снятие электроусилителя руля ВАЗ 2170

Потребуется: Крестовая отвертка, накидной ключ «на 8», торцевой ключ «на 13».

Снять минусовую клемму с аккумулятора. Снять руль, декоративные накладки рулевой колонки и накладку панели приборов. Далее по порядку:

Отвернуть 4 самореза с помощью крестовой отвертки, и снять нижнюю накладку панели.
Отсоединить колодки с проводами от подрулевых переключателей и контактного кольца.
Ослабить стяжной болт, используя накидной ключ «на 8». Разъединить колодки с проводами от замка зажигания.
Сжать фиксаторы и отсоединить жгут с проводами от рулевой колонки.

Сжать фиксаторы и отсоединить жгут с проводами в нижней части рулевой колонки.
Освободить фиксаторы, и отсоединить 2 колодки с проводами от электроусилителя рулевого управления.
Снять со шпильки крепления рулевой колонки декоративную шторку.
Ослабить затяжку гаек нижнего крепления рулевой колонки, используя торцевой ключ «на 13». Отвернуть их на несколько оборотов.

Замечание:

Снять рулевую колонку можно в сборе с промежуточным валом, но снимать и устанавливать колонку удобнее, если разъединить промежуточный вал. Соединение фланцев карданных шарниров промежуточного вала помечать не нужно, их установка возможна только в одном положении.

Отвернуть гайку стяжного болта с помощью ключа «на 13» (он соединяет карданные шарниры промежуточного вала).
Извлечь болт.
Отвернуть левую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
Отвернуть правую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».

Снять рулевую колонку Приоры в сборе.
Отвернуть гайку стяжного болта фланца нижнего карданного шарнира и рулевого вала, используя ключ «на 13».
Извлечь болт и снять карданный шарнир со шлицевого вала рулевого механизма.

Собственноручно чиним электроусилитель руля на Приоре: то, что доктор прописал

» Усилитель руля » Собственноручно чиним электроусилитель руля на Приоре: то, что доктор прописал

В автомобилях ВАЗ Приора электроусилитель руля выполняет функцию обеспечения более облегченного управления транспортным средством. С помощью ЭУР водитель может без проблем поворачивать рулевое колесо одной рукой. Какие неисправности характерны для усилителя и как произвести замену ЭУР в гаражных условиях — об этом мы расскажем ниже.

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема подключения усилителя, какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).
