Передний сальник коленвала Лада Приора (ВАЗ 2170, 2171, 2172)
| При обнаружении следов утечки масла через сальники коленчатого вала сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники. |
| Признаком необходимости замены переднего сальника коленчатого вала является утечка масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказываются вся передняя часть двигателя и ремень привода газораспределительного механизма. |
| Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма (смотрите «Ремень газораспределителя»), а также отвертка с прямым лезвием (две), молоток. |
| 1. Отсоедините провод от клеммы «минус» аккумулятора. |
| 2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (смотрите «Установка поршня в ВМТ такта сжатия»). |
| 3. Снимите ремень привода газораспределительного механизма (смотрите «Ремень газораспределителя»). |
|
|
| 8. Смажьте моторным маслом рабочую кромку нового сальника, установите его в крышку масляного насоса, сориентировав рабочей кромкой внутрь двигателя, и запрессуйте сальник в крышку насоса до упора с помощью оправки. В качестве оправки можно использовать головку подходящего размера из набора инструментов. |
| 9. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию. |
| 10. Отрегулируйте натяжение ремней привода газораспределительного механизма (смотрите «Ремень газораспределителя») и ремня привода генератора (смотрите «Замена ремня генератора»). |
ДвигательСравнение двигателей 21126 и 21124Неисправности двигателяКомпрессия в цилиндрахКожух двигателяБрызговик двигателяУстановка поршня в ВМТ такта сжатияРемень газораспределителяОпоры двигателяПрокладка крышки ГБЦЗамена прокладки ГБЦЗамена маслосъёмных колпачковСальники распредвалаПередний сальник коленвалаЗадний сальник коленвалаПрокладка масляного картераУплотнительные колца впускного коллектораПрокладка коллектораМаховикРаспределительные валыГидротолкателиПоломки гидротолкателейРемонт ГБЦПритирка клапановМонтаж двигателяРазборка двигателяРемонт двигателяСборка двигателяСистема смазкиМасляный насосРемонт масляного насосаСистема охлажденияПоломки системы охлаженияРасширительный бачокВентилятор радиатораРадиаторВодяной насосТермостатТопливная системаДавление в топливной системеПонижение давления в топливной системеВоздушный фильтрТопливный насосРемонт топливного насосаБензобакДроссельный узелРегулятор холостого ходаТопливная рампаФорсункиТрос дроссельной заслонкиСистема улавливания паров топливаВыхлопная системаПодушки подвески выхлопной системыЗамена глушителяЗамена дополнительного глушителяКоллектор глушителяТермоэкраны глушителя
Ремонт ГБЦ
Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.
Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.
Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.
Такая же полоска должна появится на седле клапана.
Видео притирки клапанов вручную
Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.
После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.
Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.
Набиваем новые сальники клапанов.
Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.
Замена сальника коленвала на Приоре
Нормальная работа двигателя, системы трансмиссии, сцепления и прочих узлов автомобиля не мыслима без соответствующей смазки. Такая необходимость обусловлена уменьшением процесса естественного трения деталей между собой. Не стал исключением такой элемент как коленчатый вал, герметичность которого обеспечивает сальник коленвала (приора).
К сожалению, происходят ситуации, когда уплотнительный элемент по той или иной причине допускает течь масла, что приводит к существенным проблемам в функциональности систем автомобиля. Эту проблему подробно разберем в настоящей статье.
Типичные проблемы и поломки ВОМ у трактора МТЗ-80(82)
Шумы, увеличивающиеся при увеличении оборотов, а также следы масла на крышке.
Значительный износ шлицов вала или планетарного редуктора. Масло на крышке говорит о том, что манжеты пора менять.
Вал работает слишком шумно и рывками.
Износ шлицевых соединений или сточились зубцы центральной шестерни. Для ремонта вала его выпресовывают и смотрят в каком состоянии шестерня. При этом отсоединяется задний мост и кулачковая муфта. При наличии больших зазоров и свободного хода шестерни, ВОМу потребуется серьезный ремонт, после которого вновь проводится его регулировка.
Низкая мощность двигателя при работе с ВОМ.
Износ ленточных тормозов, требуется их замена при толщине менее 2,5 мм.
Свободный ход хвостовика ВОМа.
Слабое натяжение фиксирующей гайки. ВОМ нужно снять с трактора, фиксирующую гайку затянуть, в случае срыва резьбы нарезать новую.
Масло на крышке ВОМ.
Нужно менять манжеты и прокладки. Вал снимается с трактора МТЗ-82 и меняется прокладка между крышкой и задним мостом. Если есть следы масла со стороны хвостовика то снимается стопорное кольцо, выпресовывается вал и меняются манжеты.
Как затягивать коренные вкладыши и вкладыши шатунов
Итак, с учетом вышесказанного становится понятно, что момент затяжки коренных и шатунных вкладышей крайне важен. Теперь перейдем к самому процессу сборки.
- Прежде всего, в постели коренных шеек устанавливаются коренные вкладыши. Необходимо учитывать, что средний вкладыш отличается от других. Перед установкой подшипников удаляется смазка-консервант, после чего на поверхность наносится немного моторного масла. После этого ставятся крышки постелей, после чего осуществляется затяжка. Момент затяжки должен быть таким, который рекомендован для конкретной модели силового агрегата. Например, для моторов на модели ВАЗ 2108 этот показатель может быть от 68 до 84 Н·м.
- Далее производится установка вкладышей шатунов. Во время сборки необходимо точно установить крышки на места. Указанные крышки промаркированы, то есть их произвольная установка не допускается. Момент затяжки шатунных вкладышей немного меньше по сравнению с коренными (показатель находится в рамках от 43 до 53 Н·м). Для Lada Priora коренные вкладыши затягиваются с усилием 68.31-84.38, а шатунные подшипники имеют момент затяжки 43.3-53.5.
О сальнике
Сальник является одним из наиболее распространенных и давноизобретенных уплотнительных устройств подвижных механизмов. Широкое применениеданная деталь получила из-за своего простейшего устройства.
Следует отметить, что сальники, используемые в автомобиляхВАЗ, имеют направление и устанавливать их необходимо только по назначенному направлениювращения вала.

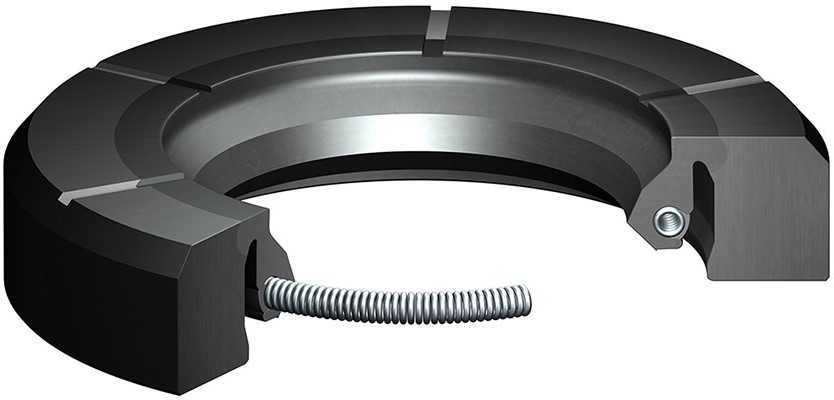

Устройство
Сальник изготавливается из специальной резины, которая при контакте с маслом не теряет свои свойства. Такая резина называется – маслостойкая.
Конструктивно сальник похож на кольцо, внутри сальникарасположена так называемая «коробка». Которая под действием давления маслаприжимается к рабочей части вала и создает герметичность уплотнения.
Так же сальник имеет пружинку, которая прижимает его рабочуючасть к валу обеспечивая герметичность.
Замена сальника коленвала Приоры
Для производства работ вам потребуется:
- плоская отвертка;
- набор головок и гаечных ключей;
«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала»
При помощи головки или ключа открутите шесть болтов крепления моховика. Для того чтобы предотвратить вращение последнего, при помощи отвертки застопорите колесо маховика.
После того как болты извлечены, необходимо снять стопорную пластину и вытянуть маховик на себя.
Произведите тщательный осмотр сальника на наличие нарушений герметичности, следов протекания масла.
После обнаружения признаков неисправностей, возьмите в руку отвертку и аккуратно подденьте уплотнительное кольцо со стороны металлической втулки. Вытяните изделие наружу
«Обратите внимание! Сразу после извлечения изделия, рекомендуется осмотреть, протестировать работу подшипника коленчатого вала. Если его вращение затруднено или он издает неприятные звуки, то желательно заменить и его».
Возьмите новый сальник коленвала (приора 16 клапанов) и смажьте рабочую поверхность детали при помощи моторного масла.
Расположите элемент смазанной кромкой внутрь (в блок цилиндров) и заправьте его максимально плотно к втулке коленчатого вала.
Для более плотного и герметичного соединения потребуется применить запрессовачное кольцо (оправку). Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.
Установите все элементы в обратном порядке.
Покупаем новое изделие
В процессе выбора особое внимание уделите упаковке, наличию голографических элементов на ней. Если вы уверены что в вашей Приоре сальник не менялся с завода, тогда возьмите старое изделие с собой в магазин и сравните маркировку, нанесенную на корпус оригинала с новой деталью
Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара.
Почему необходимо проводить замену вовремя?
Слева новый сальник, а справа старый
Ни для кого будет ни будет секретом, что своевременная замена сальника распредвала никак не навредит двигателю, а лишь увеличит его эксплуатационные характеристики. Срок и период для его замены никак не обусловлен и зависит только от пробега и манеры езды. Так как частая и интенсивная эксплуатация двигателя приводит к быстрейшему износу всех этих частей.
Однако если этот момент был пропущен, и протечка всё-таки произошла, это будет сопровождаться весьма неприятными фактами:
- Расход масла увеличится.
- Двигатель будет постоянно грязный, так как к излившемуся на двигатель маслу будет постоянно прилипать пыль от дороги.
- Также масло, которое вытекло из двигателя негативно скажется на общем состоянии различных электрических контактов и элементов. В первую очередь это касается электрических колодок питания, в которых может быть ухудшен контакт.
Польза манжета
Если сальник (манжет) выходит из строя или, попросту – пропускает масло, это существенно сказывается на работе автомобиля:
самый минимальный вред в том, что на ВАЗ 2110 двигатель и все подкапотное пространство будет замасленным;что немаловажно, увеличится расход масла, его придется постоянно доливать, о чем будет постоянно напоминать датчик уровня масла;при падении уровня масла будет слышаться стук клапанов, и они скорее выйдут из строя;замасленные неметаллические детали в автомобиле быстро разрушаются;замасленные контакты ведут ко многим проблемам начиная с плохого запуска двигателя;поскольку могут возникать проблемы с качеством смазки распредвала, то и датчик его положения (фазы) может барахлить. При этом увеличивается расход горючего, поскольку не будет регулировки подачи топлива на каждый отдельный цилиндр, а для всех клапанов нагрузка будет одинаковой
Предназначение и принцип действия датчика фаз
Штатный датчик фаз Приора служит для точной идентификации цикличности эксплуатации мотора и, с учетом полученной информации, трансляции ее в виде электронных импульсов на входной разъем бортового компьютера, который управляет функционалом силовой установки.
Вкратце, можно сказать, что предназначение датчика фаз – определение угловой позиции распредвала бензинового агрегата автомобиля. Принцип действия данного устройства основан на использовании эффекта Холла. На шкиве распредвала автомобиля расположен приваренный и проточенный особенным образом диск задающего значения.
При прохождении диска через специальное отверстие датчика фаз от прибора на бортовой компьютер транслируется сигнал напряжения со значением, близким к начальному показателю (чуть больше нулевого значения). При перемещении диска через контрольный сегмент для замеров появляется сигнал трансляции, т.н. опорный импульс, с разностью потенциалов около 5 Вольт, что сопоставимо позиции III цилиндра в точке сжатия.
Другими словами, высокочувствительный элемент изделия реагирует на конфигурацию, создаваемую круговым вращением распределительного вала мотора магнитного поля. Такой датчик фаз для Приора, цена на которого приемлема для российских автолюбителей, представляет собой комплекс компонентов, где устройство вторичного типа состоит из каскада выходного вида, исполненного по аналогу открытого коллектора, а также полупроводникового моста и импульсного усилителя.
Часто российские автолюбители спрашивают о датчике фаз, где находится, как сложно его демонтировать и т.д. Информируем, что это устройство расположено на кормовом приводном кожухе DOHC распредвалов. Снятие и замена датчика фаз на Лада Приора вызовет некоторый дискомфорт из-за «слепого» поиска отверстия для крепежа прибора, однако при известной сноровке это сделать будет несложно. В автомобиле Лада Приора датчик фаз придан, как моделям с восьмиклапанным мотором, так и с шестнадцатиклапанным «движком». Если в первом случае его расположение в торцевой плоскости ГБЦ возле фильтра очистки воздуха, то во другом на ГБЦ возле первого цилиндра автотранспортного средства.
На автомобилях (восьмиклапанных) Лада Приора выпуска до 2005 года датчик фаз не устанавливался. Если транспортное средство не оснащалось ранее таким прибором, то это означало смену принципа открывания систем впрыска, т.е. форсунки работали попарно в параллельном режиме. Если прибор установлен на автомобиль, то впрыск топлива происходит фазировано, т.е. конкретной форсункой в соответствующий цилиндр.
Дефект такого устройства и приведение его в нерабочее состояние по тем или иным причинам означает, что следует ожидать увеличения расхода горючего, повышения токсичности выхлопных газов и проблем с диагностированием ошибок этого устройства. К основным неисправностям электронного гаджета относятся следующие случаи:
- При пуске силовой установки некоторое время стартер крутит маховик в течение 3-5 сек. Далее мотор заводится и на панели приборов загорается транспарант “Check Engine”, что означает ожидание бортового компьютера по получению сигналов прибора.
- Перерасход горючего.
- Ошибки режима самостоятельной диагностики автомобиля при эксплуатации моторного агрегата.
- Уменьшение динамических свойств силовой установки транспортного средства.
- Мотор не запускается.
Возможные последствия
Утечка смазки через сальник не страшна лишь до поры до времени:
- Не стоит забывать и о том, чем грозит мотору утечка масла из системы смазки, во-первых, повышенный износ вследствие работы деталей на сухую, во-вторых, расход масла на доливку, цена которого тоже в копеечку
- Ремень газораспределения может перепрыгнуть через зуб шкива и даже сразу несколько зубьев и все по причине попадания масла на зубья ремня вызванное подтеканием сальника распредвала, от которого появляется масляная пленка на ремне газораспределения
- От попадания смазки (смазка это химия) ремень начинает расползаться и может оборваться под нагрузкой на полном ходу автомобиля, последствия сами представляете какие
- Поэтому при обнаружении даже незначительных масляных пятен на кожухе ремня газораспределения, необходимо не откладывая установить причину возникновения пятна
Немного о том, что такое сальник вообще:
Сальником называется резинометаллический манжет, который служит для уплотнения вращающихся частей агрегатов и не допускает вытекания жидкостей (смазки) из них
Название «сальник» пошло еще от древних автомобилей, где вместо манжеты применялся смазанный салом (жиром) войлок
Манжет имеет специальную кромку, которая при вращении создает завихрение, препятствующее вытеканию смазки из агрегата
Важно не перепутать направление вращения (различают манжеты левые и правые) иначе новый идеально установленный манжет будет течь
Причины износа заднего сальника коленвала на Приоре
Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:
- Несвоевременная замена масла.
- Некачественное изделие.
- Чрезмерно высокие температуры при работе двигателя.
В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.
Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.
Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.
Какова периодичность замены?
Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.
Причины износа сальников коленчатого вала
Ресурс манжет коленчатого вала составляет 150000 км, но по факту это приходится делать и раньше ввиду преждевременного износа и других механических повреждений. Зная основные причины выхода из строя данных элементов, можно продлить срок их службы. Перечислим основные причины износа манжет коленчатого вала:
- Некачественное масло. Помимо негативного воздействия на металлические элементы двигателя, плохое масло может также повлиять и на резиновые детали.
- Перегрев двигателя. Если вами был допущен перегрев двигателя, сразу проверяйте подтёки в местах выхода валов из корпуса двигателя.
- Активная езда по грязи, лужам и т.п. – всё это может негативно сказаться на состоянии уплотнений оси коленчатого вала.
Как видите, причин предостаточно, но неисправности можно избежать, если регулярно следить за автомобилем. Далее мы ответим на вопрос как заменить сальник коленвала на ВАЗ 2110 в различных модификациях.
Это интересно: Замена переднего ступичного подшипника Нива Шевроле — фото
Вступление
В автомобилях применяется огромное количество различных резинотехнических изделий, которые предназначены для удерживания жидкостей и невозможности их протечки. Автомобили ВАЗ тому не исключение, чтобы масло не протекало между валом и корпусом механизма устанавливают специальные резиновые уплотнители – сальники.
В данной статье речь пойдет о сальнике распределительного вала автомобилей ВАЗ 2110, 2111, 2112, 2114 и 2115. Так как двигателя в данных моделях имеют практически одинаковую конструкцию, то и замена будет аналогична для всех переднеприводных автомобилей ВАЗ. В статье подробно описан процесс замены сальника, а так же указаны его размеры и цена.
