Схема проводки лада приора (ваз 2170): распиновка, расшифровка, схема электрооборудования

Расшифровка обозначений заднего жгута электропроводки ваз приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

  • 1 – ответка приборной панели;
  • 2 – питание оборудования для двери за водителем;
  • 3/28 – запитка оборудования панели переднего пассажира;
  • 4 – обслуживание стеклоподъемников и замков дверей;
  • 5-6 поворотники;
  • 7 – подсветка внутри салона;
  • 8 – размыкатель индикации ручника;
  • 9-10 – кормовые габариты;
  • 11 – температура внутри машины;
  • 12-15 – размыкатели освещения внутреннего пространства машины;
  • 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
  • 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
  • 20 – силовая жила прикуривателя;
  • 21 – ЭБН;
  • 22 – контактная группа размыкателя цепи освещения грузового отсека;
  • 23 – подогрев заднего ветрового стекла;
  • 24 – лампа освещения багажного отсека;
  • 25 – дополнительный стоп;
  • 26 – силовая магистраль на электрический запор крышки багажного отделения;
  • 27 – питание на подсветку тылового номера;
  • А1-4 – масса;
  • ХР1/3 – контроллер питания электропакета.

Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170

От переднего электрожгута подается ток на те электроприборы, которые размещены в передней подкапотной части авто, такие как комплекс световой техники, звуковое устройство, подключения генератора и стартера, мотор электроомывателя, вентилятора системы охлаждения и т.д. Жгут соединен штекерами-гнездами 18,19,20 с пучком проводов приборов панели, штекером 37 к клеммной колодке заднего жгута.

№ контакта Расшифровка
1 Коммутаторный мотор постоянного тока
2 Аккумулятор
3 Генератор энергии
4 Разъемы жгута аккумулятора, стартера и переднего жгута
5-7 Разъемы жгута переднего к жгуту панели приборов
8 Прерыватель подкапотной подсветки
9-10 Блоки фар головного освещения
11 Индикатор уровня тормозной жидкости
12 Датчик измерения наружной температуры
13 Электрический моторчик омывателя лобового стекла
14 Датчик заднего хода
15 Вентилятор охлаждения радиатора
16 Моторедуктор заслонки печки
17 Резервный нагрузочный резистор
18 Электродвигатель очистителя передних стекол
19 Основной блок реле и предохранителей
20 Мотор отопителя
21,22 Устройства подачи звуковых сигналов
А1, А2, В1, В2 Места крепления заземления переднего жгута

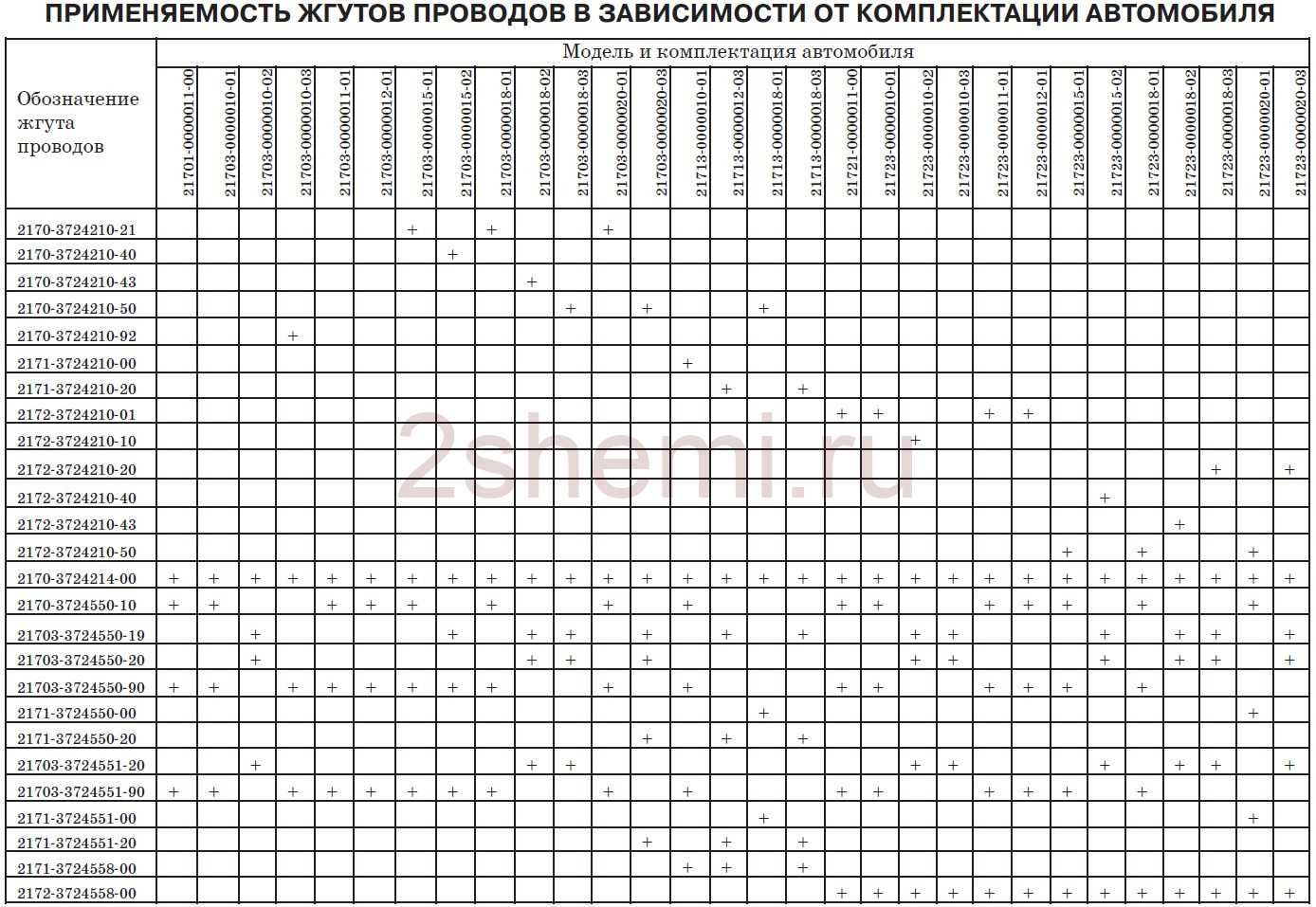

Переднему электрожгуту цепи проводов соответствует заводской номер 2170-3724010;

Электрожгут цепи проводов аккумулятора с корпусом под номером 2170-3724080;

Электрожгут идущий от аккумулятора к стартеру обозначен номером 2170- 3724070.

Неисправности

Отопительной системе для нормальной работы нужны: герметичность, целостность деталей и нормальный тосол. Первым делом следует проверить реле и предохранитель – все-таки этот агрегат внутри содержит электроприборы. Если электросеть агрегата не контактирует с ЭБУ, крутить регуляторы на блоке управления отопителем бессмысленно.

Предохранитель печки на Приоре имеет номер F9. Для того чтобы подобраться к нему, нужно снять пластмассовую заглушку над левым коленом водителя (под переключателем света фар), открутив три болта по ее периметру.

После того как предохранитель будет осмотрен, а недостатков выявлено не будет, можно приступить к дальнейшей диагностике.

Пожалуй, самой обидной вещью в любой машине является ситуация, когда даже при самой жаркой летней температуре отопитель не выключается. Это происходит потому, что заслонка не закрывает поток воздуха. Заслонка печки на Приоре управляется моторедуктором, который по истечении своего срока работы останавливается – его придется поменять.

Во время поездки на ВАЗ-2170 стоит тщательно присмотреться и прислушаться к тому, что Вы видите и чувствуете. Если из щелей должен идти жар, а его нет, значит, что-то не так с герметичностью или моторедуктором заслонки. Например, если стекло стало жирным, как будто заляпали руками, значит, это потек радиатор отопителя. Впрочем, это не единственные признаки поломки отопителя.

Приора: печка дует холодным воздухом, не греет – причины

Когда из отопительной системы поступает холодный воздух, который превращается в кондиционер, рассматриваются следующие возможные неисправности:

  • Шланги отопителя не подводят охлаждающую жидкость, или же сам радиатор недостаточно производительный, не забирает с них тепло.
  • Воздушный фильтр загрязнен. Если новой детали рядом нет, попробуйте снять фильтр, а затем запустить отопительную систему поработать без него.
  • Застопорился моторедуктор заслонки.
  • Блок управления (переключатели) сломался.
  • Сломался датчик температуры в салоне (он стоит под крышей).

Заслонка не двигается, а режимы: лицо, ноги, стекло не работают

К причинам, по которым можно отнести данную неполадку, относят:

  1. Неисправный моторедуктор распределения воздуха.
  2. Неработающий контроллер управления (КУ).

Шумит – что смотреть

Когда слышен непонятный шум, необходимо проверить подшипник моторчика отопителя. Шум вызывает не столько подшипник, сколько мелким мусором, который попал под лопасть моторчика.

Не дует печка и даже не включается

Есть всего две причины, по которым из системы отопления автомобиля Lada Priora не выходит воздух. Когда не работает отопление салона, нужно проверить предохранитель F9 и переключатели на центральной консоли – возможно, они просто сломались.

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.

Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар Лада Приора

Блок управления наружным освещением и подсветкой приборов расположен на панели приборов, слева от рулевой колонки.

Переключатель наружного освещения 1 имеет три фиксированных положения.

Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар:

1 — переключатель наружного освещения;

2 — регулятор освещения приборов;

3 — регулятор направления пучков света фар;

4 — клавиша выключателя ламп противотуманного света в задних фонарях В крайнем левом положении рукоятки переключателя — наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.

При включенном габаритном свете, вращая кольцо регулятора 2, можно изменять яркость освещения приборов. Регулятор направления пучков света фар 3 предназначен для регулировки угла наклона пучков света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:

— водитель и пассажир на переднем сиденье;

1 — водитель и четыре пассажира или водитель и груз в багажном отделении;

1,5 — водитель, четыре пассажира плюс груз в багажном отделении;

3 — водитель и пассажир, полностью загружено багажное отделение.

Лампы противотуманного света в задних фонарях включаются нажатием клавиши 4 при включенном ближнем или дальнем свете фар. При этом в клавише выключателя светится контрольный индикатор желтого света.

Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.

Выключение противотуманного света в задних фонарях происходит автоматически, если ближний или дальний свет фар будет выключен.

Видео по теме «Lada Priora. Блок управления наружным освещением»

Источник

Схема ВАЗ-2170 — ВАЗ-21728 Лада Приора

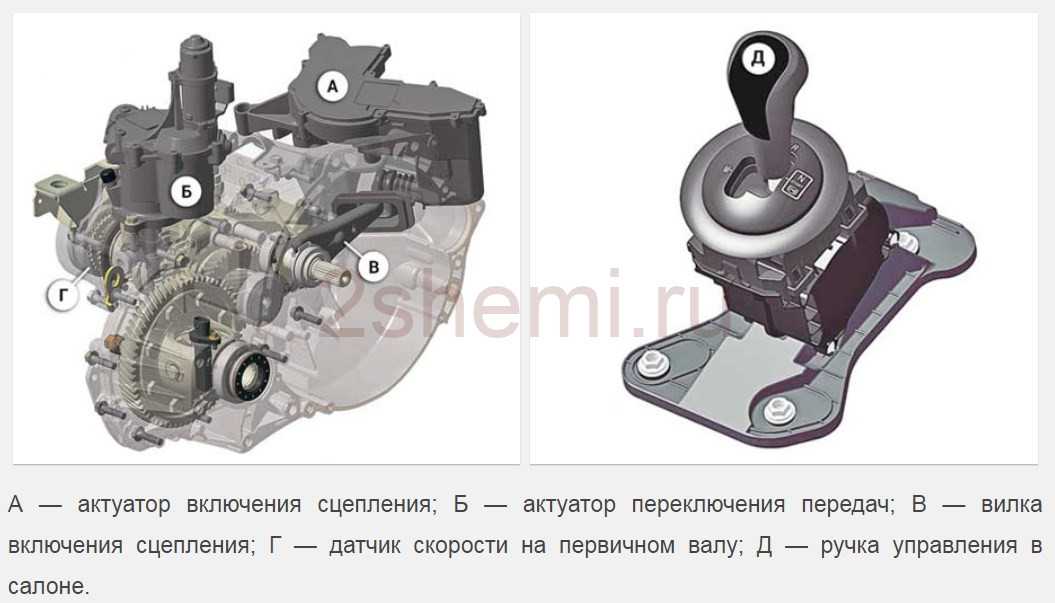

Приводится полная информация про электрооборудование, проводку, реле и предохранители автомобилей ВАЗ-2170 — ВАЗ-21728. Сборник предназначен для автоэлектриков и тех, кто имея некоторые познания в схемотехнике может провести небольшой ремонт авто своими руками. Седан «Лада Приора» (ВАЗ-2170) выпускается с 2007 года, хэтчбек ВАЗ-2172 с 2008-го, универсал ВАЗ-2171 производится с 2009 года. В 2013 году автомобиль был модернизирован и на него начали ставить роботизированную коробку передач АМТ (21723, 21728).

В электросхеме Приоры есть 4 основных жгута:

  • от панели приборов;
  • обеспечивающий управление мотором;
  • передний электрожгут цепи;
  • задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных есть и второстепенные:

  • установленный в двери переднего пассажира;
  • идентичные как в левой, так и правой задней двери;
  • проложенный в двери водителя;
  • подключающий заднюю подсветку номера;
  • подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы.

Схема подключения жгута эсуд ваз 2170

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

  • 1 – питание ЭБУ;
  • 2 – основная колодка электронной системы к приборной доске;
  • 3 – распределительный щиток;
  • 4 – спидометр;
  • 5 – сенсор неровностей дорожного покрытия;
  • 6 – индикация давления в картере двигателя;
  • 7 – ДПДЗ;
  • 8 – ДТОЖ;
  • 9 – индикация датчика температуры антифриза;
  • 10 – ДМРВ;
  • 11 – контроль ХХ;
  • 12 – основное реле топливного насоса;
  • 13 – предохранитель цепи ТН;
  • 14 – реле БЗ;
  • 15 – предохранитель вышеуказанной цепи;
  • 16 – плавкая вставка ЭБУ;
  • 17 – ДПКВ;
  • 18 – питание ДМРВ;
  • 19 – фазораспределение;
  • 20 – сенсор детонации смеси;
  • 21 – ЭМК продувки адсорбера;
  • 22 – диагностика ДМРВ;
  • 23 – питание катушки зажигания;
  • 24 – подача напряжения на свечи;
  • 25 – питание топливных форсунок;
  • 26 – клемма от катушек зажигания к ЭСУД;
  • 27 – обратная связь с 26;
  • 28 – разъем ЭСУД к системе впрыска;
  • 29 – ответка на предыдущий выход;
  • А – фаза на АКБ;
  • В1/2 – масса зажигания;
  • С1 – масса от КЗ.

Предохранители

Блок предохранителей Лада Приора под капотом

F1 (зеленый)    30    Электронная система управления двигателем
F2 (синий)    60    блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажигания
F3 (синий)    60    цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4 (синий)    60    Генератор Приоры
F5 (красный)    50    Усилитель электромеханический рулевого управления
F6 (синий)    60    Генератор

Блок предохранителей Лада Приора в салоне

F1 (голубой)    15    Цепь главного реле и блокировки стартера
F2 (коричневый)    7,5    Цепь питания контроллера
F3 (голубой)    15    Предохранитель электробензонасоса
К1    —    Реле зажигания
К2    —    Реле электробензонасоса

Блок предохранителей Лада Приора под панелью приборов

F1    25    Электровентилятор радиатора системы охлаждения
F2    25    Обогрев заднего стекла Приоры
F3    10    Дальний свет правый
F4    10    Дальний свет левый
F5    10    Звуковой сигнал
F6    7.5    Ближний свет (левый)
F7    7.5    Ближний свет (правый)
F8    10    Тревожный сигнал
F9    25    Отопитель Приоры
F10)    7.5    Освещение салона, комбинация приборов, стоп-сигнал
F11    20    Стеклоочиститель
F12    10    Клемма 15 приборов
F13    15    Прикуриватель
F14    5    Габаритный огонь левый, освещение номерного знака, освещение багажника
F15    5    Габаритный огонь правый
F16    10    Клемма 15 АБС
F17    10    Противотуманная фара (ПТФ) левая
F18    10    Противотуманная фара (ПТФ) правая
F19    15    Обогрев сидений
F31 или F27    30    Блок управления электропакетом

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

  • 1 – питание стартера;
  • 2 – АКБ;
  • 3 – подача заряда от генератора;
  • 4 – соединительная колодка на пучок (1 – 3);
  • 5-7 – подача питания на приборку;
  • 8 – лампа освещения подкапотного пространства;
  • 9-10 – головной свет;
  • 11 – показатель уровня расширительного бачка тормозов;
  • 12 – температура за бортом;
  • 13 – привод омывателя;
  • 14 – наружная индикация заднего хода;
  • 15 – вентилятор системы охлаждения;
  • 16 – редуктор печки;
  • 17 – резервный резистор;
  • 18 – привод дворников;
  • 19 – салонный модуль реле и предохранителей;
  • 20 – мотор печки;
  • 21 – звуковой индикатор тревоги;
  • 22 – питание клаксона;
  • А1/2, В1/2 – масса.

Замена заднего стекла lada 2109 (ваз 2109)

Обогрев заднего стекла вещь очень нужная — она защищает заднее стекло от запотевания и обледенения. Однако, очень часто он либо не работает совсем, либо работает только часть дорожек. Я думаю, что многие владельцы Ваз 2109 при движении задним ходом смотрят на дорогу через заднее стекло.

По крайне мере сам я именно так — это очень удобно. Если это стекло запотевшее или в снегу, то ничего не будет видно. А ездить по зеркалам, тем более когда привык ездить глядя в заднее стекло, очень неудобно, да и страшно. А безопасность при вождении автомобиля важна.

Не сильно приятно ехать задним ходом по зеркалам и гадать, ударишь кого или нет.

Принцип работы обогрева заднего стекла автомобиля Ваз 2109 следующий: на заднее стекло изнутри салона нанесена токопроводящая сеточка. Электрический ток, протекая по этой сеточке вызывает её нагрев, как следствие греется и заднее стекло автомобиля.

Включается обогрев нажатием кнопки на панели приборов Ваз 2109. Если обогрев Ваз 2109 не работает вообще, то необходимо искать причину, почему напряжение не подается на сеточку заднего стекла.

Проверяется наличие напряжения на обогрев заднего стекла Ваз 2109 просто: откидываете два провода, заведенные на подогрев и меряете напряжение между ними с помощью мультиметра.

Естественно перед этим не забываем нажать кнопку включения обогрева на панели приборов.

Если напряжения нет, то необходимо проверить реле включения обогрева в монтажном блоке, кнопку включения обогрева, состояние дорожек в монтажном блоке, целостность предохранителя, а также целостность проводов к заднему стеклу.

Если напряжение на обогрев приходит, но стекло все равно обмерзает, значит работает только часть дорожек, а может вообще ни одна не работает. Чтобы выяснить какие дорожки работают, а какие нет, необходимо включить обогрев, когда заднее стекло немного запотело. Вокруг дорожек, которые работают испарение пропадет.

Запоминаем эти дорожки, или помечаем где-нибудь чтобы не забыть. Остальные дорожки, вокруг которых не произошло высыхание испарений неисправны. Неисправность у дороже обогрева заднего стекла только одна — они разорваны.

Разрыв дорожки может быть самопроизвольным с течением времени, также дорожку можно поцарапать, если чем то острым или твердым тереть по заднему стеклу из салона. Разрыв дорожки можно обнаружить при внимательном осмотре каждой дорожки обогрева заднего стекла в отдельности.

Ремонт обогрева будет заключаться в восстановлении поврежденных мест дорожек. То есть необходимо устранить разрыв электрической цепи и обеспечить протекание электрического тока по всем дорожкам на заднем стекле.

Продается специальный токопроводящий клей, который прекрасно подходит для таких целей. Используется он следующим образом: с двух сторон от разрыва дорожки приклеиваем клейкую ленту так чтобы щель между ними была не тоньше дорожки.

Затем тонким слоем наносим токопроводящий клей в месте разрыва соединяя дорожку не дожидаясь высыхания клея удаляем клейкую ленту с заднего стекла. Помните, что если после нанесения токопроводящего клея дорожка все равно не работает, значит где-то на этой дорожке есть еще один разрыв.

Вот таким простым и понятным способом можно восстановить обогрев стекла задка. Теперь и в снег и в дождь заднее стекло будет чистое и прозрачное, обеспечивая водителю превосходный обзор.

Если Вы живете где-то в глухомани и никто в ваших местах не слышал про токопроводящий клей, то вариантов восстановления обогрева заднего стекла довольно много: начиная от самодельных клеев с медными опилками и графитом, и заканчивая вентиляторами для обдува заднего стекла. Можно поискать в интернете и найти то, что подойдет именно Вам.

Мы работаем на рынке автостекол Москвы более 7 лет

Установка в вашем присутствии за 1.5 часа

Гарантия — 5 лет

Возможность установки автостекол с выездом на вашей территории

Мы открыты для сотрудничества с автопарками, работаем за безналичный расчёт

LADA PRIORA 21723

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише «RESET»на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме «30» аккумуляторной батареи 21 К клемме «15» выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме «L» реле-регулятора генератора

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.
